MANUALE UTENTE SFMEE500 STANLEY

Avvertenza! Leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e speciche fornite con l'elettroutensile. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare tutte le avvertenze e le istruzioni per consultazioni successive. Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce a utensili elettrici alimentati attraverso la rete elettrica (con cavo) o a batteria (senza cavo).

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o la scarsa illuminazione possono essere causa d'incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi. c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

2. Sicurezza elettrica

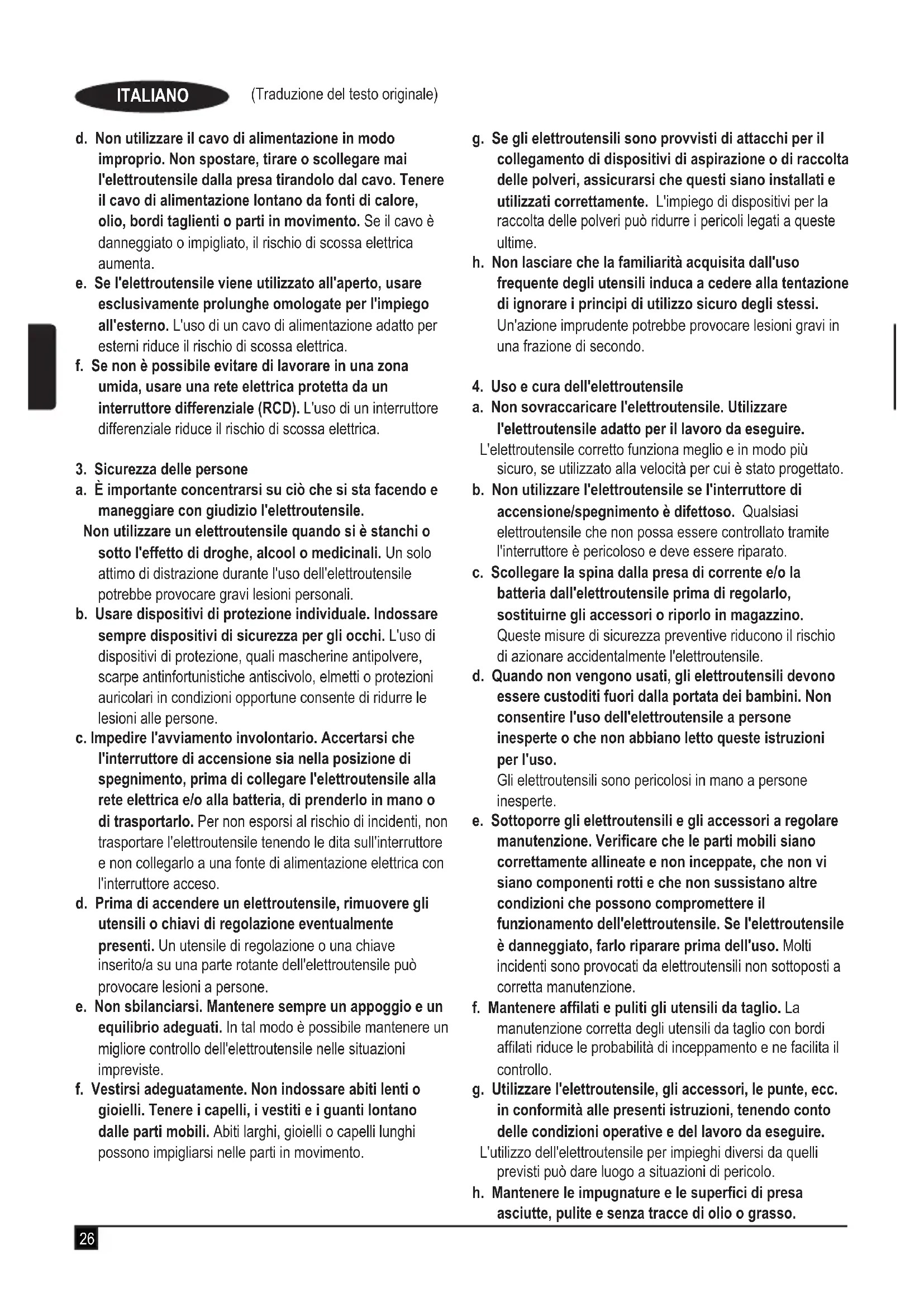

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modicare la spina in alcun modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modicare le spine e utilizzare sempre le prese appropriate. b. Evitare il contatto sico con superci collegate a terra, quali tubi, radiatori, forni e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta. c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.26 (Traduzione del testo originale) ITALIANO d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto per esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, usare una rete elettrica protetta da un interruttore differenziale (RCD). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali. b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di sicurezza per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni alle persone. c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore acceso. d. Prima di accendere un elettroutensile, rimuovere gli utensili o chiavi di regolazione eventualmente presenti. Un utensile di regolazione o una chiave inserito/a su una parte rotante dell'elettroutensile può provocare lesioni a persone. e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste. f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polveri può ridurre i pericoli legati a queste ultime. h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile adatto per il lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato. b. Non utilizzare l'elettroutensile se l'interruttore di accensione/spegnimento è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto queste istruzioni per l'uso. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Vericare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo. h. Mantenere le impugnature e le superci di presa asciutte, pulite e senza tracce di olio o grasso.27 (Traduzione del testo originale) ITALIANO Maniglie e superci di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

a. Fare riparare l'elettroutensile esclusivamente da personale specializzato e solo utilizzando ricambi originali. In questo modo sarà possibile mantenere la sicurezza dell'elettroutensile. Ulteriori avvertenze di sicurezza valide per gli elettroutensili

Avvertenza! Ulteriori avvertenze di sicurezza riguardanti le levigatrici per muri. u Questo elettroutensile è concepito per l'uso come levigatrice. Leggere tutte le avvertenze, istruzioni, illustrazioni e speciche fornite con l'elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scosse elettriche, incendi e/o lesioni gravi. u Con questo elettroutensile non è consigliabile eseguire lavori di molatura, spazzolatura metallica, lucidatura o taglio abrasivo. L’esecuzione di lavori per i quali l’elettroutensile non è stato progettato potrebbe comportare dei rischi e causare lesioni personali. u Non usare accessori che non sono stati progettati e consigliati in modo specico dal fabbricante dell’elettroutensile. Anche se un accessorio può essere collegato all’elettroutensile, questo fatto non ne garantisce la sicurezza di utilizzo. u La velocità nominale dell’accessorio deve essere almeno pari a quella massima riportata sull’elettroutensile. Gli accessori che girano a una velocità maggiore rispetto alla loro velocità nominale possono rompersi e andare in mille pezzi. u Il diametro esterno e lo spessore dell’accessorio devono rientrare nel valore della capacità nominale dell'elettroutensile. Gli accessori di dimensioni errate non possono essere protetti né controllati in modo adeguato. u L'attacco lettato degli accessori deve corrispondere alla lettatura dell'alberino della levigatrice. Per quanto riguarda gli accessori ssati tramite ange, il foro di sostegno dell'accessorio deve essere adatto al diametro di centraggio della angia. Gli accessori che non corrispondono alla struttura di montaggio dell’elettroutensile non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo. u Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori afnché sui dischi abrasivi non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, e le spazzole metalliche non abbiano lamenti metallici staccati o spezzati. Se l'elettroutensile o l'accessorio dovessero cadere, ispezionarli per rilevare eventuali danni oppure installare un accessorio integro. Dopo l'ispezione e l'installazione di un accessorio, allontanarsi o fare allontanare le persone presenti nelle vicinanze dal piano dell'accessorio rotante e azionare l'elettroutensile a vuoto alla massima velocità per un minuto. Normalmente durante questo tempo di prova gli eventuali accessori danneggiati si rompono. u Indossare dispositivi di protezione individuale.A seconda del lavoro da svolgere, indossare uno schermo facciale, occhiali di sicurezza oppure occhiali con protezioni laterali. Se del caso, indossare una maschera antipolvere, protezioni per l'udito, guanti e grembiuli da ofcina in grado di arrestare piccole particelle di abrasivo o piccoli frammenti del pezzo in lavorazione. La protezione per gli occhi deve impedire ai detriti volanti generati durante le varie lavorazioni di raggiungere gli occhi. La maschera o il respiratore antipolvere deve essere in grado di ltrare la polvere che si genera mentre si lavora. L'esposizione prolungata a rumore molto intenso può provocare la perdita dell'udito. u Mantenere le altre persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare dispositivo di protezione individuale adeguati. Frammenti del pezzo in lavorazione o di un accessorio rotto possono volare via e causare lesioni al di là dell’immediata area di lavoro. u Sostenere l'elettroutensile esclusivamente dalle superci di presa isolanti quando si eseguono lavori in cui l'accessorio di taglio potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell'elettroutensile stesso. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile, con il pericolo di provocare la folgorazione dell'operatore. u Posizionare il cavo di alimentazione lontano dall’accessorio rotante. In caso di perdita di controllo, il cavo può essere tagliato o impigliarsi e potrebbe avere una forza tale da trascinare la mano o il braccio dell’operatore verso l’accessorio rotante. u Non appoggiare mai un elettroutensile prima che si sia arrestato completamente. L’accessorio rotante potrebbe fare presa sulla supercie e trascinare l’elettroutensile facendone perdere il controllo. u Non azionare l’elettroutensile mentre lo si trasporta tenendolo lungo il anco. Un contatto accidentale con l’accessorio rotante può farlo impigliare agli indumenti e trascinarlo verso il corpo dell’utilizzatore. u Pulire regolarmente gli sati dell’aria dell’elettroutensile.28 (Traduzione del testo originale) ITALIANO La ventola del motore attira la polvere all'interno dell'alloggiamento e l'accumulo di metallo in polvere può causare rischi elettrici. u Non utilizzare l’elettroutensile in prossimità di materiali inammabili. Le scintille potrebbero incendiare i materiali. u Non utilizzare accessori che richiedono liquidi refrigeranti. L'uso di acqua o altri liquidi refrigeranti possono provocare elettrocuzione o folgorazione. Istruzioni di sicurezza aggiuntive Contraccolpo e avvertenze correlate Il contraccolpo è una reazione improvvisa provocata dal disco, dal platorello, dalla spazzola o da qualsiasi altro accessorio in rotazione che si inceppi o rimanga impigliato. L’inceppamento o l’impigliamento causano il bloccaggio rapido dell’accessorio che ruota, il quale, a sua volta, spinge l’elettroutensile, non più controllato, in direzione opposta a quella di rotazione dell'accessorio nel punto in cui era rimasto inceppato. Ad esempio, se un disco abrasivo si impiglia o si inceppa nel pezzo in lavorazione, il bordo del disco penetrato nel punto di inceppamento può scavare nel materiale e causare lo scavalcamento o il contraccolpo del disco. Il disco potrebbe saltare verso l'operatore o lontano dallo stesso, a seconda della direzione di rotazione del disco nel punto di inceppamento. In queste condizioni è possibile che i dischi abrasivi si rompano. Un contraccolpo è la conseguenza di un uso non appropriato oppure non corretto dell'elettroutensile e può essere evitato solamente adottando le misure di sicurezza idonee, descritte di seguito. u Mantenere una presa salda sull’elettroutensile e posizionare il corpo e il braccio in un modo tale da poter resistere alle forze del contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se disponibile, per avere il massimo controllo su contraccolpi e coppie di reazione durante l'avvio. Adottando le appropriate precauzioni l’operatore può essere in grado di controllare le forze di contraccolpo e di reazione. u Non avvicinare mai la mano all’accessorio rotante. Nel corso dell’azione di contraccolpo l'accessorio potrebbe passare sulla mano. u Non posizionare il corpo nella zona verso la quale l’elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al movimento del disco abrasivo nel punto di impigliamento. u Prestare particolare quando si lavora negli angoli, su bordi aguzzi e così via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l’accessorio rotante e a causare la perdita di controllo dell’elettroutensile. u Non montare una catena da sega, una lama da intaglio o una lama di sega dentata. Tali lame creano spesso contraccolpi e perdita di controllo. Istruzioni di sicurezza aggiuntive per le operazioni di levigatura Avvertenze di sicurezza speciche per le operazioni di levigatura: u Non usare carta vetrata sovradimensionata rispetto al disco abrasivo. Nello scegliere la carta vetrata seguire le raccomandazioni del produttore. Una carta vetrata che sporga oltre il platorello di sabbiatura presenta il rischio di lacerazioni e può restare impigliata, strappare il disco o rimbalzare. Sicurezza altrui u Questo elettroutensile non è destinato all'uso da parte di persone (compresi i bambini) con capacità siche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, a meno che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'elettroutensile da parte di una persona responsabile della loro sicurezza. u I bambini devono essere sorvegliati per assicurarsi che non giochino con l'elettroutensile. Rischi residui L'utilizzo dell'apparecchio può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono vericarsi a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi residui includono: u lesioni causate o subite a seguito del contatto con parti rotanti/in movimento; u lesioni causate o subite durante la sostituzione di parti, lame o accessori; u lesioni causate dall'impiego prolungato di un elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause); u menomazioni uditive; u rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).29 (Traduzione del testo originale) ITALIANO Vibrazioni I valori dichiarati delle emissioni di vibrazioni, indicati nei dati tecnici e nella dichiarazione di conformità del presente ma- nuale, sono stati misurati in base al metodo di test standard previsto dalla normativa EN60745 e possono essere usati come paragone tra un attrezzo e un altro. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione. Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/ CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato. Etichette sull'elettroutensile Sull'elettroutensile compaiono i seguenti pittogrammi:

Avvertenza! Per ridurre il rischio di lesioni alle persone l'utilizzatore deve leggere il manuale di istruzioni. Indossare protezioni acustiche quanto si effettuano lavori con trapani/avvitatori a percussione. L'esposizione al rumore può condurre alla perdita dell'udito. Indossare occhiali di sicurezza. Indossare una maschera antipolvere. Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superuo il lo di terra. Vericare sempre che la tensione della rete elettrica corrisponda alla tensione indicata sulla targhetta dei valori nominali. u Per prevenire pericoli, i cavi di alimentazione danneggiati devono essere sostituiti dal produttore o da un centro di assistenza STANLEY FAT MAX. Caratteristiche Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

3. Alloggiamento motore

4. Dispositivo di bloccaggio dell'asta ripiegabile

5. Impugnatura principale

7. Interruttore di accensione/spegnimento

8. Selettore elettronico della velocità

9. Presa per aspirazione polveri (con manicotto di

10. Asta di prolunga

10a. Impugnatura posteriore 10b. Presa per aspirazione delle polveri (con manicotto di bloccaggio) 10c. Manicotto

11. Tubo essibile di aspirazione

11a. Adattatore di sostegno 11b. Connettore (pre-assemblato) (38 mm) 11c. Ghiera di regolazione potenza di aspirazione 11d. Adattatore per attacco aspirapolvere (pre- assemblato) (47mm)

12. Adattatore per attacco aspirapolvere (pre-

13. Chiave esagonale

14. Disco abrasivo tondo

Utilizzo Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo. uPrima di utilizzare l'elettroutensile la prima volta si raccomanda di ottenere indicazioni pratiche. uVericare sempre che la tensione di alimentazione corrisponda alla tensione riportata sulla targhetta dei valori nominali dell'elettroutensile. uUtilizzare rilevatori appropriati per stabilire se sono presenti li elettrici o tubature nascosti nell'area di lavoro oppure telefonare all'azienda di erogazione locale per richiedere assistenza (un contatto accidentale con un lo elettrico può provocare un incendio e una scossa elettrica; una tubatura del gas danneggiata può causare un'esplosione;.la perforazione di un tubo dell'acqua provocherà danni materiali o il una scossa elettrica). uNon lavorare su materiali contenenti amianto (l'amianto è considerato una sostanza cancerogena). uLe polveri prodotte dalla lavorazione di materiali quali le vernici al piombo e alcune tipologie di legno, minerali e metalli, possono essere pericolose (il contatto o l'inalazione di tali polveri può provocare reazioni allergiche e/o malattie respiratorie all'operatore o alle altre persone presenti). Indossare una maschera antipolvere e utilizzare un dispositivo di aspirazione delle polveri, se collegabile.30 (Traduzione del testo originale) ITALIANO uAlcuni tipi di polveri (come la polvere di legno di quercia e di faggio) sono classicati come cancerogeni, in particolare se associati ad additivi per il condizionamento del legno. Indossare una maschera antipolvere e utilizzare un dispositivo di aspirazione delle polveri, se collegabile. uAttenersi ai requisiti connessi alle polveri delle normative nazionali per i materiali con cui si desidera lavorare. uNon bloccare l'elettroutensile in una morsa. uUtilizzare cavi di prolunga sicuri e completamente srotolati con una capacità di 16 Amp. Dopo l'uso uDopo lo spegnimento dell'elettroutensile non arrestare mai la rotazione dell'accessorio applicando una forza laterale contro di esso. Montaggio e regolazioni Avvertenza! Per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/ installazione di dotazioni o accessori. Prima di ricollegare l'elettroutensile premere e rilasciare il grilletto di azionamento per assicurarsi che l'elettroutensile sia effettivamente spento. Un avvio accidentale potrebbe provocare lesioni. Assemblaggio dell'asta ripiegabile (Figg. A1, A2 e A3) uDistendere completamente la parte superiore e la parte inferiore dell'asta (Fig. A1). uSpingere il dispositivo di bloccaggio dell'asta ripiegabile (4) nella posizione corretta e mantenere la punta adiacente all'impugnatura (Fig. A2). uPremere in giù il dispositivo di bloccaggio dell'asta ripiegabile (4) per bloccare l'asta (Fig. A3). uRilasciare il dispositivo di bloccaggio dell'asta ripiegabile per ripiegare l'asta. Sostituzione del platorello (Fig. B1) uInserire la chiave esagonale (13) (misura 5) nel bullone a testa esagonale sul blocco di levigatura. uTenere saldamente il platorello e ruotare la chiave in senso antiorario per smontarlo. uInstallare il nuovo platorello serrando il bullone. Fissaggio e cambio del disco abrasivo (Fig. B2) uPosizionare il disco abrasivo (14) al centro del platorello (2) e premerlo su di esso. I fori nel disco abrasivo devono essere allineati ai fori di estrazione nel platorello. uSolo per il platorello tondo: avviare l'elettroutensile per fare una prova e vericare che il disco abrasivo sia ssato al centro. Luci a LED uLe luci a LED da 10 W che circondano il platorello illuminano i punti concavi o sollevati presenti sul muro o sul softto, consentendo di lavorare in maniera efciente e di ottenere migliori risultati di levigatura, come illustrato nelle Figure E e F. Asta di prolunga (opzionale) (Fig. C) uUsare l'asta di prolunga (10) in base al suo utilizzo previsto per lavorare superci poste più in alto. uAllentare il manicotto sulla presa per aspirazione delle polveri (9) dell'asta. Non rimuovere il manicotto dalla presa. uAllineare l'impugnatura posteriore (10a) all'impugnatura principale (5) e inserire il manicotto (10c) sull'asta di prolunga (10) nella presa (9) effettuando un movimento di torsione completo no in alto. uSe necessario, regolare la lunghezza dell'asta di prolunga (10). Prestare attenzione al segno “max 1.8m” (massimo 1,8 m) sull'asta di prolunga. Una volta assemblato/ regolato l'asta di prolunga serrare il manicotto (9). Aspirazione delle polveri (Fig. D) uAllentare il manicotto sulla presa per aspirazione delle polveri (9) o (10b) ruotandolo nella direzione del simbolo del lucchetto aperto sull'impugnatura dell'elettroutensile. uInserire il tubo essibile di aspirazione (11) nell'estremità dell'impugnatura dell'elettroutensile, come illustrato. uStringere il manicotto sulla presa per aspirazione delle polveri (9) ruotandolo nella direzione del simbolo del lucchetto chiuso sull'impugnatura dell'elettroutensile. uCollegare il tubo essibile di aspirazione con l'adattatore di Ø 47 mm (11d) con l'adattatore di Ø 35 mm (12) direttamente a un aspirapolvere industriale (rimuovendo prima il tubo essibile dell'aspirapolvere). uÈ possibile anche collegare il tubo essibile di aspirazione a un aspirapolvere industriale con un adattatore, per evitare di rimuovere il tubo essibile dell'aspirapolvere. Adattatore di sostegno/Controllo del usso d'aria (Figg. G e H) uL'adattatore di sostegno (11a) protegge il tubo essibile dai danni quando l'elettroutensile viene messo via durante le pause dal lavoro (Fig. G). uControllare il usso dell'aria facendo scorrere la ghiera di regolazione della potenza di aspirazione (11c) sopra il foro di sato dell'aria nel connettore dell'elettroutensile (11b). uLa potenza di aspirazione è minima quando il foro di sato dell'aria è visibile (Fig. H). Accensione e spegnimento dell'elettroutensile (Figg. I, J e K) uAccendere/Spegnere la levigatrice per muri agendo sull'interruttore (7).31 (Traduzione del testo originale) ITALIANO Selettore elettronico della velocità uRegolare la velocità ruotando il selettore della velocità (8). l'utilizzatore ha la possibilità di scegliere velocità diverse in base alla supercie da levigare. uMantenere la macchina in funzione sempre alla velocità selezionata. Non sovraccaricare l'elettroutensile esercitando una pressione eccessiva. Operazioni di levigatura uUna volta installati la levigatrice e l'aspirapolvere e messi in atto tutte le misure e i dispositivi di sicurezza, iniziare accendendo prima l'aspiratore e successivamente la levigatrice. (Se si sta utilizzando un aspirapolvere con sistema di accensione/spegnimento integrato nella levigatrice, accendere semplicemente quest'ultima.) Testa di levigatura tonda uIniziare a lucidare passando sulla supercie di lavoro nel modo più delicato possibile, quanto basta per mantenere la testa di levigatura in piano rispetto alla supercie. uLa tecnica migliore consiste nell'eseguire passate sovrapposte e tenere la testa di levigatura costantemente in movimento per un tempo appropriato. Non soffermarsi troppo a lungo su un solo punto, altrimenti si formeranno dei segni circolari. uRimuovere l’elettroutensile dalla supercie di lavoro prima di spegnerlo. Avvertenza! Assicurarsi che il disco abrasivo che si sta utilizzando sia adatto per il lavoro da svolgere. Una carta vetrata a grana troppo grossa può rimuovere il materiale in maniera eccessivamente rapida. Al contrario, una carta a grana troppo ne può non riuscire a levigare rapidamente la supercie. Avvertenza! Accertarsi di evitare sporgenze appuntite e chiodi, ecc. al ne di non distruggere la carta vetrata e addirittura danneggiare il platorello in spugna. Manutenzione Questo elettroutensile STANLEY FAT MAX è stato concepito per funzionare per un lungo periodo con un minimo di manutenzione. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i riuti domestici normali. Essi contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com. Dati tecnici SFMEE500Tensione

50 / 60Potenza assorbita L 750Velocità nominale min

600 - 1700Platorello tondo mm 215Dimensione lettatura alberino

Peso kg 3,75Livello di pressione sonora misurato in base a EN60745:Pressione sonora (L ) 89 dB(A), incertezza (K) 3 dB(A)Potenza sonora (L ) 100,5 dB(A), incertezza (K) 3 dB(A)Valori di emissione totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN60745:

Dichiarazione di conformità CE DIRETTIVA MACCHINE

SFMEE500 - Levigatrice per muri Stanley Fat Max dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle seguenti normative: 2006/42/ CE, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015 Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per maggiori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale. Per maggiori informazioni contattare Stanley Fat Max al seguente indirizzo oppure consultare l'ultima di copertina del manuale. Il rmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di Stanley Fat Max. A.P. Smith Direttore tecnico Stanley Fat Max Europe, Egide Walschaertsstraat14-18, 2800 Mechelen, Belgio 12/07/201932 (Traduzione del testo originale) ITALIANO (Vertaling van de originele instructies) NEDERLANDS Garanzia Stanley FatMax è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro i territori degli Stati membri dell'Unione Europea e entro i confini dell'area europea di libero scambio. Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e condizioni Stanley FatMax e sarà necessario presentare la prova di acquisto al venditore o all'agente riparatore autorizzato. I Termini e condizioni della garanzia Stanley FatMax di 1 anno e la sede del tecnico riparatore autorizzato più vicino sono consultabili online sul sito web www.2helpU.com oppure contattando la sede Stanley FatMax di zona all'indirizzo indicato in questo manuale. Visitare il nostro sito web www.stanley.eu/3 per registrare il prodotto Stanley FatMax appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali. (Vertaling van de originele instructies) NEDERLANDS Bedoeld gebruik Uw STANLEY FAT MAX SFMEE500 wandschuurmachine is ontworpen voor het schuren van wanden en plafonds. Dit apparaat is geschikt voor zowel professionele gebruikers als niet-professionele gebruikers. Veiligheidsinstructies Algemene veiligheidswaarschuwingen voor elek- trisch gereedschap
