SFMEE500 - Schleifmaschine STANLEY - Kostenlose Bedienungsanleitung

Produkttyp	Wandschleifer
Marke	Stanley
Modell	SFMEE500
Versorgungsspannung	220 - 240 V AC
Frequenz	50 / 60 Hz
Leistungsaufnahme	750 W
Leerlaufdrehzahl	600 - 1700 min⁻¹
Schleiftellerdurchmesser	215 mm
Gewicht	3,75 kg
Schalldruckpegel (LpA)	89 dB(A)
Schallleistungspegel (LWA)	100,5 dB(A)
Vibrationen (ah)	2,7 m/s²
Vibrationsunsicherheit (K)	1,5 m/s²
Doppelisolierung	Ja
LED-Beleuchtung	10 W um den Schleifteller
Elektronischer Drehzahlregler	Ja, per Rändelrad
Staubabsaugsystem	Mit Saugeranschluss (Ø 35/47 mm)
Klappbare Verlängerung	Ja, bis zu 1,8 m
Schleifteller	Rund, Klettsystem
Verwendung	Schleifen von Wänden und Decken
Sicherheit	Doppelisolierung, Sicherheitsbremse, Gelenkverriegelung
Wartung	Reinigen Sie regelmäßig die Lüftungsöffnungen
Garantie	12 Monate

Häufig gestellte Fragen - SFMEE500 STANLEY

Wie baue ich die klappbare Verlängerung zusammen?

Klappen Sie die obere und untere Achse vollständig aus. Drücken Sie den Gelenkverriegelungsknopf nach rechts und halten Sie ihn gedrückt, dann senken Sie den Knopf, um die Achse zu verriegeln. Zum Zusammenklappen lösen Sie das Verriegelungssystem.

Wie ersetze ich den Schleifteller?

Ziehen Sie den Stecker. Stecken Sie den Innensechskantschlüssel (Größe 5) in die Schraube unter dem Schleifteller. Drehen Sie gegen den Uhrzeigersinn, um zu lösen, setzen Sie den neuen Schleifteller auf und ziehen Sie die Schraube fest.

Wie befestige ich eine Schleifscheibe?

Setzen Sie die Scheibe mittig auf den Klettschleifteller und drücken Sie fest. Stellen Sie sicher, dass die Löcher der Scheibe mit denen des Teller übereinstimmen, um den Staubabtransport zu gewährleisten.

Wie stelle ich die Schleifgeschwindigkeit ein?

Drehen Sie das Rändelrad für die elektronische Drehzahlregelung am Motorgehäuse. Die Drehzahl kann je nach Oberfläche zwischen 600 und 1700 min⁻¹ eingestellt werden.

Wie schließe ich einen Staubsauger an?

Lösen Sie den Ring am Absaugausgang, stecken Sie das Saugrohr ein und ziehen Sie den Ring fest. Verwenden Sie den passenden Adapter (Ø 47 mm oder 35 mm), um den Staubsaugerschlauch anzuschließen.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets Schutzbrille, Staubmaske und Gehörschutz. Halten Sie den Arbeitsbereich sauber und halten Sie Kinder fern. Ändern Sie den Stecker nicht und verwenden Sie das Gerät nicht in feuchter Umgebung.

Wie warte ich die Schleifmaschine?

Reinigen Sie regelmäßig die Lüftungsöffnungen, um Staubansammlungen zu vermeiden. Überprüfen Sie den Zustand des Schleiftellers und der Scheiben. Lagern Sie das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern.

Was tun, wenn der Schleifteller nicht rund läuft?

Überprüfen Sie, ob die Schleifscheibe richtig zentriert ist. Wenn das Problem weiterhin besteht, kontrollieren Sie den Schleifteller auf Verschleiß oder Beschädigung und ersetzen Sie ihn bei Bedarf.

Ist es möglich, das Gerät ohne Staubsauger zu verwenden?

Ja, aber es wird dringend empfohlen, ein Absaugsystem zu verwenden, um Staub zu reduzieren. Wenn Sie ohne Staubsauger arbeiten, tragen Sie eine geeignete Staubmaske.

Wie lautet die Garantie für dieses Gerät?

Stanley gewährt eine Garantie von 12 Monaten ab Kaufdatum. Sie gilt in der Europäischen Union und der Freihandelszone. Bewahren Sie Ihren Kaufbeleg auf.

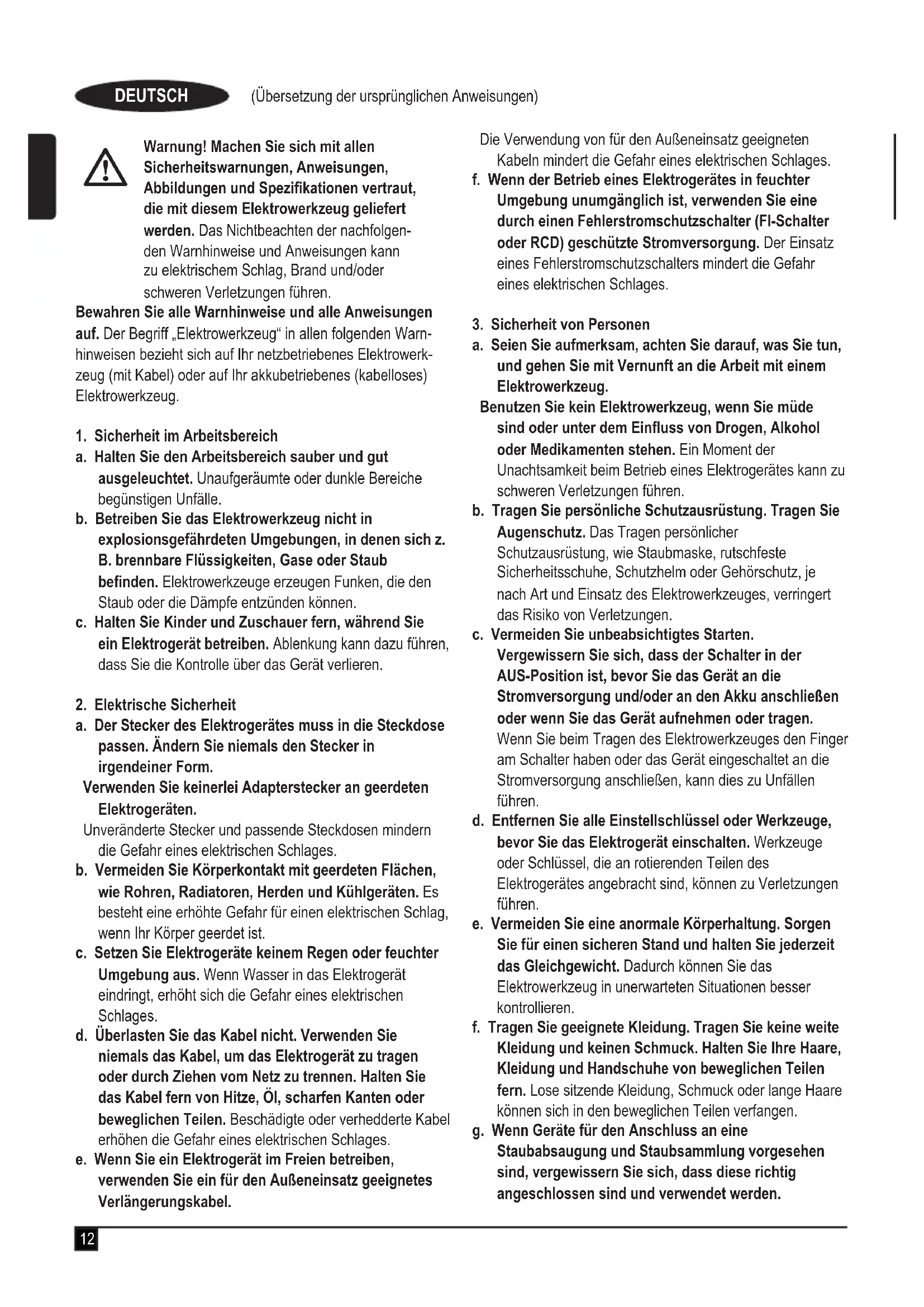

BEDIENUNGSANLEITUNG SFMEE500 STANLEY

(Übersetzung der ursprünglichen

Anweisungen)

DEUTSCH

Verwendungszweck

Ihr STANLEY FAT MAX Wandschleifer SFE500 wurde zum Schleifen von Wänden und Decken entwickelt. Dieses Gerät ist für professionelle sowie für private, nicht professionelle Benutzer vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

Warnung! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Das Nichtbeachten der nachfolgenden Warnhinweise und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und alle Anweisungen auf. Der Begriff „Elektrowerkzeug“ in allen folgenden Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1. Sicherheit im Arbeitsbereich

a. Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.

b. Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

1. Elektrische Sicherheit

a. Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form.

Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohren, Radiatoren, Herden und Kühlgeräten. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c. Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.

d. Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f. Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder RCD) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c. Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e. Vermeiden Sie eine anormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

g. Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden.

Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.

h. Werden Sie nicht durch häufigen Gebrauch von Werkzeugen nachlässig und ignorieren Sie keinesfalls die Prinzipien in Bezug auf sicheren Umgang mit Werkzeugen. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Pflege des Elektrogerätes

a. Überlasten Sie das Werkzeug nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Trennen Sie den Stecker vom Netz und/oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d. Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.

e. Pflegen Sie Ihre Elektrogeräte und deren Zubehör. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.

f. Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.

g. Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

h. Halten Sie die Griffe und Greifflächen trocken, sauber und frei von Öl und Fett.

Rutschige Griffe und Greifflächen verhindern die sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

1. Service

a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Zusätzliche Sicherheitshinweise für Elektrowerkzeuge

Warnung! Zusätzliche Sicherheitshinweise für Wandschleifer.

- Dieses Elektrowerkzeug ist als Schleifmaschine zu verwenden. Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

- Arbeiten, wie beispielsweise Schmirgeln, Drahtbürsten, Polieren und Trennschleifen sollten mit diesem Elektrowerkzeug nicht durchgeführt werden. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

- Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

- Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

- Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Das Gewinde von Zubehörteilen muss mit dem Gewinde der Schleifmaschinenspindel übereinstimmen. Bei Zubehör, das mit Flanschen montiert wird, muss die Aufnahmebohrung des Zubehörs mit dem Aufnahmedurchmesser des Flansches übereinstimmen. Zubehörteile, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

◆ Verwenden Sie keine beschädigten Zubehörteile.

Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

• Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Werkstattschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
• Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
• Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren könnte. Der Kontakt des Schneidewerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
  Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
• Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen.

Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.

• Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
• Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise

Rückschlag und verwandte Warnhinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleif-scheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
• Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

• Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

• Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust.

• Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Zusätzliche Sicherheitshinweise für Schleifarbeiten

Spezifische Sicherheitswarnhinweise für Schleifarbeiten:

- Verwenden Sie kein übergroßes Schleifpapier. Befolgen Sie bei der Auswahl des Schleifpapiers die Empfehlungen des Herstellers. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Sicherheit anderer Personen

• Dieses Werkzeug darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.
• Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.

Restrisiken

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

• Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
• Verletzungen, die durch das Austauschen von Teilen, Sägeblättern oder Zubehör verursacht werden.
• Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
  ♦ Schwerhörigkeit.
• Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan)

Schwingung

Die in den technischen Daten und der Konformitätserklärung angegebenen Schwingungsemissionswerte wurden in Übereinstimmung mit einem Standard-Testverfahren gemäß EN60745 gemessen und können zum Vergleich einzelner Werkzeuge verwendet werden.

Der angegebene Schwingungsemissionswert kann auch in einer vorläufigen Beurteilung der Exposition verwendet werden.

Warnung! Der Schwingungsemissionswert, der während der tatsächlichen Benutzung des Elektrowerkzeugs erreicht wird, kann sich von dem angegebenen Wert unterscheiden, was von der Art und Weise abhängt, in der das Werkzeug verwendet wird. Der Schwingungspegel kann über den angegebenen Wert steigen.

Bei der Beurteilung der Schwingungsbelastung, um die gemäß 2002/44/EG vorgeschriebenen Sicherheitsmaßnahmen festzulegen, damit Personen geschützt werden, die regelmäßig mit Elektrowerkzeugen arbeiten, müssen in einer Bewertung der Schwingungsbelastung die tatsächlichen Einsatzbedingungen und die Art und Weise, wie das Werkzeug verwendet wird, berücksichtigt werden; dazu gehört neben der Dauer des Betriebs bei gedrücktem Auslöser auch die Berücksichtigung aller Bereiche des Betriebszyklus, beispielsweise die Häufigkeit des Abschaltens des Werkzeugs und wie lange es im Leerlauf betrieben wird.

Etiketten am Werkzeug

Auf dem Werkzeug werden die folgenden Piktogramme zusammen mit dem Datumscode angezeigt:

Warnung! Zur Reduzierung der Verletzungsgefahr muss der Benutzer die Betriebsanleitung lesen.

Tragen Sie bei der Verwendung von Schlagbohrern Ohrenschützer. Lärm kann Gehörschäden verursachen.

Tragen Sie Augenschutz oder eine Schutzbrille.

Tragen Sie eine Staubmaske.

Elektrische Sicherheit

Das Werkzeug ist schutzisoliert, daher ist keine Erdung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

- Bei einer Beschädigung des Netzkabels muss dieses durch den Hersteller oder eine STANLEY FAT MAX Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Runder Schleifkopf
2. Runder Schleifteller (Klett-System)
3. Motorgehäuse
4. Klappbare Verriegelung
5. Haupthandgriff
6. Stiel
7. Ein-/Ausschalter
8. Elektronischer Drehzahlregler

9. Staubabsaugauslass (mit Verriegelungsmanschette)

10. Verlängerungswelle

10a.HintererGriff

10b. Staubabsaugauslass (mit Verriegelungsmanschette)

10c.Manschette

1. Saugschlauch

11a.Stützadapter

11b. Verbindungsstück (vormontiert) (38mm)

11c. Einstellring für die Saugleistung

11d. Saugadapter (vormontiert) (47mm)

1. Saugadapter (vormontiert) (35mm)

2. Sechskantschlüssel

3. Runde Schleifscheibe

Verwendung

Warnung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.

• Vor der ersten Verwendung des Werkzeugs sollten praktische Informationen gesammelt werden.
• Immer überprüfen, ob die Versorgungsspannung mit der Spannung übereinstimmt, die auf dem Typenschild des Werkzeugs angegeben ist.
• Verwenden Sie geeignete Detektoren, um versteckte Versorgungsleitungen zu finden, oder wenden Sie sich an das örtliche Versorgungsunternehmen. (Der Kontakt mit elektrischen Leitungen kann zu Feuer oder Stromschlag führen; die Beschädigung einer Gasleitung kann zu einer Explosion führen; das Eindringen in eine Wasserleitung kann zu Sachschäden oder Stromschlag führen.)

• Keine asbesthaltigen Materialien bearbeiten (Asbest gilt als krebserzeugend).
  Staub von Materialien wie bleihaltiger Farbe, einigen Holzarten, Mineralien und Metall kann schädlich sein. (Der Kontakt mit oder das Einatmen des Staubes kann für den Bediener oder umstehende Personen allergische Reaktionen und/oder Atemwegserkrankungen hervorrufen.) Tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugvorrichtung, wenn eine solche anschließbar ist.

• Bestimmte Stäube werden als krebserzeugend eingestuft (z.B. Staub von Eichen- und Buchenholz), insbesondere in Verbindung mit Zusatzstoffen zur Holzbehandlung. Tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugvorrichtung, wenn eine solche anschließbar ist.
  Befolgen Sie für die Materialien, mit denen Sie arbeiten möchten, die nationalen Anforderungen in Bezug auf Staubentwicklung.

• Spannen Sie das Werkzeug nicht in einen Schraubstock ein.
• Verwenden Sie nur vollständig abgerollte und sichere Verlängerungskabel mit einer Kapazität von 16 Ampere.

Nach dem Gebrauch

- Stoppen Sie nach dem Ausschalten des Werkzeugs niemals die Drehung des Zubehörs durch seitliche Kraft-einwirkung.

Zusammenbauen und Einstellen

Warnung! Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Bevor Sie das Gerät wieder anschließen, drücken Sie den Auslöseschalter und lassen ihn wieder los, um sicherzustellen, dass das Gerät ausgeschaltet ist. Ungewolltes Anlaufen kann zu Verletzungen führen.

Anbringen der klappbaren Welle (Abb. A1, A2, A3)

• Klappen Sie die obere und untere Welle vollständig auseinander (Abb. A1).
• Schieben Sie die klappbare Verriegelung (4) in die richtige Position und halten Sie die Spitze neben den Griff (Abb. A2).
• Drücken Sie die klappbare Verriegelung (4) nach unten, um die Welle zu verriegeln (Abb. A3).
• Lösen Sie die klappbare Verriegelung, um die Welle zusammenzuklappen.

Ersetzen des Schleiftellers (Abb. B1)

• Setzen Sie den Sechskantschlüssel (13) (Größe 5) in die Sechskantschraube des Schleifblocks ein.
• Halten Sie den Schleifteller fest und drehen Sie den Schraubenschlüssel gegen den Uhrzeigersinn, um den Schleifteller abzunehmen.
• Bringen Sie den neuen Schleifteller an, indem Sie die Schraube festziehen.

Anbringen und Austauschen der Schleifscheibe (Abb. B2)

♦ Legen Sie die Schleifscheibe (14) in die Mitte des Schleiftellers (2) und drücken Sie sie darauf fest.

Die Löcher in der Schleifscheibe müssen bündig zu den Absauglöchern im Schleifteller liegen.

- Nur für runde Schleifteller: Führen Sie einen Testlauf durch, um sicherzustellen, dass die Schleifscheibe fest in der Mitte sitzt.

Die LED-Leuchten

- Die 10W-LED-Leuchten, die den Schleifteller umgeben, beleuchten tiefere und erhöhte Stellen an der Wand oder Decke. So können Sie effizient arbeiten und ein besseres Schleifergebnis erzielen, siehe Abbildung E und F.

Verlängerungswelle (optional) (Abb. C)

• Verwenden Sie bei einer höher liegenden Arbeitsfläche die dafür vorgesehene Verlängerungswelle (10).
• Lösen Sie die Manschette am Staubabsaugauslass (9) der Welle. Entfernen Sie die Manschette nicht ganz aus dem Auslass.
• Richten Sie den hinteren Griff (10a) an dem Haupthandgriff (5) aus und befestigen Sie die Manschette (10c) der Verlängerungswelle (10) mit einer Drehbewegung ganz nach oben im Auslass (9).
  Passen Sie die Länge der Verlängerungswelle (10) gegebenenfalls an. Beachten Sie die Markierung „max 1.8m“ auf der Verlängerungswelle. Ziehen Sie die Manschette (9) fest, nachdem Sie die Verlängerungswelle montiert bzw. ihre Länge angepasst haben.

Staubabsaugung (Abb. D)

• Lösen Sie die Manschette am Staubabsaugauslass (9) oder (10b), indem Sie sie in Richtung des Entriegelungssymbols am Werkzeuggriff drehen.
• Stecken Sie den Saugschlauch (11) wie abgebildet in das Ende des Werkzeuggriffs.
• Ziehen Sie den Verriegelungsknopf zur Längenanpassung (9) fest, indem Sie ihn in Richtung des Verriegelungssymbols am Werkzeuggriff drehen.
• Verbinden Sie den Saugschlauch mit dem ∅47-mm-Adapter (11d) oder mit dem ∅35-mm-Adapter (12) direkt mit einem Industriestaubsauger (dazu zuerst den Saugschlauch entfernen).
• Sie können den Saugschlauch auch mit einem Adapter an einen Industriestaubsauger anschließen, ohne den Saugschlauch abzunehmen.

Stützadapter/Luftstromregelung (Abb. G, H)

Der Stützadapter (11a) schützt den Schlauch vor Beschädigungen, wenn das Werkzeug in Arbeitspausen beiseite gelegt wird (Abb. G).
- Regeln Sie den Luftstrom, indem Sie den Einstellring für die Saugleistung (11c) über den Lüftungsschlitz im Werkzeuganschluss (11b) schieben.

- Die Saugleistung ist auf der niedrigsten Stufe, wenn der Lüftungsschlitz vollständig sichtbar ist (Abb. H).

Ein- und Ausschalten des Geräts (Abb. I, J, K)

♦ Schalten Sie den Wandschleifer mit dem Schalter (7) ein bzw. aus.

Elektronische Drehzahlregelung

• Passen Sie die Drehzahl an, indem Sie den Drehzahlregler (8) drehen; für verschiedene Schleifoberflächen sind unterschiedliche Drehzahlen wählbar.
• Lassen Sie die Maschine mit der ausgewählten Drehzahl laufen. Überlasten Sie sie nicht durch übermäßigen Druck.

Sandpapierschleifen

- Sobald das Gerät und der Staubsauger eingerichtet sind und alle Sicherheitsmaßnahmen und Ausrüstungen vorhanden sind, schalten Sie zuerst den Staubsauger und dann das Gerät ein. (Wenn Sie einen Staubsauger mit integrierter Umschaltung verwenden, schalten Sie einfach das Gerät ein.)

Runder Schleifkopf

Beginnen Sie mit dem Schleifen und berühren Sie die Arbeitsfläche zunächst so leicht wie möglich, also gerade genug, um den Schleifkopf flach auf die Oberfläche aufzusetzen.
- Die beste Technik ist es, ständige überlappende Kreisbewegungen zu machen und den Schleifkopf jeweils angemessen lange an einer Stelle zu halten. Bleiben Sie niemals zu lange an einer Stelle, da sonst Wirbelspuren entstehen können.
- Nehmen Sie das Gerät von der Arbeitsfläche ab, bevor Sie sie ausschalten.

Warnung! Stellen Sie sicher, dass die verwendete Schleif- scheibe für die jeweilige Aufgabe geeignet ist. Zu grobes Schleifpapier kann Material zu schnell und unkontrolliert ent- fernen. Feines Schleifpapier hingegen schleift die Oberfläche möglicherweise nicht effizient genug ab.

Warnung! Vermeiden Sie unbedingt scharfe Vorsprünge, Nägel und ähnliches. Anderenfalls kann das Schleifpapier und möglicherweise auch der Schleifteller beschädigt werden.

Wartung

Ihr STANLEY FAT MAX-Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein dauerhafter, einwandfreier Betrieb setzt sorgfältige Pflege und regelmäßige Reinigung voraus.

Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie Elektroprodukte und Akkus gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

		SFMEE500
Spannung	VAC	220 - 240
Frequenz	Hz	50 / 60
Leistungsaufnahme W 750
Nenndrehzahl min	-1	600 - 1700
Runder Schleifteller mm 215
Spindelgewindegröße M6
Gewicht kg 3,75

Schalldruckpegel gemäß EN60745:

Schalldruck ( L_pA ) 89 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schallleistung ( L_WA ) 100,5 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibrationswerte (Triax-Vektorsumme) gemäß EN60745:

(a_h) 2,7 m/s ² , Unsicherheitsfaktor (K) 1,5 m/s ²

EU-Konformitätserklärung

MASCHINENRICHTLINIE

CE

SFMEE500 - Wandschleifer

Stanley Fat Max erklärt, dass die beschriebenen Produkte

2006/42/EC, EN62841-1:2015, EN62841-2-2:2014

entsprechen.

Diese Produkte entsprechen außerdem den Richtlinien 2014/30/EU und 2011/65/EU. Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Weitere Informationen erhalten Sie von Stanley Fat Max unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von Stanley Fat Max ab.

A.P. Smith

Technical Director

Stanley Fat Max Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgien

12/07/2019

Garantie

Stanley FatMax vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 12 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Stanley FatMax entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 1-jährige Garantie von Stanley FatMax und den Standort Ihrer nächstgelegenen Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Stanley FatMax-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Stanley FatMax-Produkt können Sie auf unserer Website unter www.stanley.eu/3 registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

Oberlaaerstraße 248,

A-1230 Wien

Stanley Fat Max Tel. [phone]

Fax [phone]

www.stanleyworks.de

Portugal
