Fatmax SFMEW210 - Schleifmaschine STANLEY - Kostenlose Bedienungsanleitung

Produkttyp	Schleifmaschine
Marke	STANLEY
Modell	Fatmax SFMEW210
Eingangsspannung	230 V
Leerlaufschwingungen	28.000 min⁻¹
Leerlaufhubzahl	14.000 min⁻¹
Schleifplattenfläche	8.866 mm²
Gewicht	1,12 kg
Schalldruckpegel (LpA)	77 dB(A) (Unsicherheit K=3 dB(A))
Schallleistungspegel (LwA)	85 dB(A) (Unsicherheit K=3 dB(A))
Vibration (Schleifen)	7,7 m/s² (Unsicherheit K=1,5 m/s²)
Stromversorgung	Netz 230 V, doppelte Isolierung
Sohlentyp	Austauschbare Schleifplatte mit abnehmbarer Rautenspitze
Staubbehälterkapazität	Integriert, regelmäßig entleeren
Hauptfunktionen	Schleifen von Holz, Metall, Kunststoff und lackierten Oberflächen
Enthaltenes Zubehör	Schleifblätter (Körnung 80, 120, 240), Staubbehälter, Ersatz-Rautenspitze, Präzisionszubehör (je nach Modell)
Sicherheit	Doppelte Isolierung, Ein-/Ausschalter, Staubabsaugung, Empfehlung von Maske und Gehörschutz
Wartung	Belüftungsöffnungen regelmäßig reinigen, Schleifplatte und Rautenspitze bei Verschleiß ersetzen
Garantie	12 Monate
Verwendungszweck	Profis und Heimwerker
Umweltschutz	Recycling durch getrennte Sammlung
Konformität	CE, EN 62841

Häufig gestellte Fragen - Fatmax SFMEW210 STANLEY

Wie wechselt man das Schleifpapier an der Schwingschleifer Fatmax SFMEW210?

Um das Schleifpapier zu wechseln, legen Sie die Schleifplatte nach oben. Positionieren Sie das neue Schleifblatt, indem Sie die Löcher des Blatts mit denen der Platte ausrichten. Bei Präzisions-Schleifblättern entfernen Sie zuerst die Rautenspitzen, legen das Blatt ein und setzen dann die Spitzen wieder ein.

Wie leert man den Staubbehälter?

Um den Staubbehälter zu leeren, ziehen Sie ihn vom Absauganschluss ab, indem Sie ihn nach außen schieben. Entsorgen Sie den Inhalt in einem geeigneten Mülleimer. Es wird empfohlen, den Behälter alle zehn Minuten während des Schleifens zu leeren, um das Risiko einer Selbstentzündung zu vermeiden.

Welches Zubehör ist mit diesem Schleifer kompatibel?

Empfohlenes Zubehör sind Schleifblätter (Körnung 80, 120, 240), große Präzisions-Schleifblätter (Körnung 60, 120, 240) mit Ersatzspitzen und Rautenspitzen. Verwenden Sie ausschließlich STANLEY FATMAX-Zubehör, um die Sicherheit zu gewährleisten.

Wie ersetzt man die Rautenspitze?

Um die Rautenspitze zu ersetzen, entfernen Sie die Schraube der Spitze, nehmen Sie die abgenutzte Spitze ab, setzen Sie eine neue ein und ziehen Sie die Schraube fest. Wenn die Vorderseite der Spitze abgenutzt ist, können Sie sie vor dem vollständigen Austausch umdrehen.

Was sind die wichtigen Sicherheitshinweise?

Tragen Sie stets persönliche Schutzausrüstung: Staubmaske, Augen- und Gehörschutz. Stellen Sie sicher, dass der Schalter auf Aus steht, bevor Sie das Gerät einstecken. Verwenden Sie im Freien ein zugelassenes Verlängerungskabel und in feuchten Umgebungen einen Fehlerstromschutzschalter. Tragen Sie keine weite Kleidung.

Wie hoch ist der Geräuschpegel dieses Schleifers?

Der Schalldruckpegel (LpA) beträgt 77 dB(A) mit einer Unsicherheit von 3 dB(A). Der Schallleistungspegel (LwA) beträgt 85 dB(A) mit einer Unsicherheit von 3 dB(A). Es wird empfohlen, Gehörschutz zu tragen.

Wie wartet man den Schleifer?

Reinigen Sie regelmäßig die Belüftungsöffnungen mit einer weichen Bürste oder einem trockenen Tuch. Reinigen Sie den Motorblock mit einem feuchten Tuch, ohne scheuernde Reinigungsmittel. Ersetzen Sie die Schleifplatte und die Rautenspitze, sobald sie abgenutzt sind, für eine optimale Funktion.

Was tun bei übermäßigen Vibrationen?

Übermäßige Vibrationen können auf eine abgenutzte Schleifplatte oder eine Unwucht des Schleifblatts hinweisen. Überprüfen Sie, ob das Schleifpapier korrekt angebracht ist, und ersetzen Sie die Platte bei Bedarf. Wenn das Problem weiterhin besteht, lassen Sie das Gerät von einer autorisierten Werkstatt überprüfen.

Kann dieser Schleifer zum Schleifen von bleihaltiger Farbe verwendet werden?

Ja, aber mit Vorsichtsmaßnahmen. Verwenden Sie einen Staubsauger zur Staubabsaugung, tragen Sie eine spezielle Blei-Schutzmaske und lassen Sie keine Kinder oder Schwangere in den Bereich. Entsorgen Sie Abfälle sicher. Beachten Sie die örtlichen Vorschriften.

Wo finde ich Ersatzteile?

Ersatzteile wie die Schleifplatte, die Rautenspitzen und die Schleifmittel sind bei Ihrem örtlichen Händler oder in autorisierten STANLEY FATMAX-Servicezentren erhältlich. Weitere Informationen finden Sie auf www.stanleyfatmax.eu.

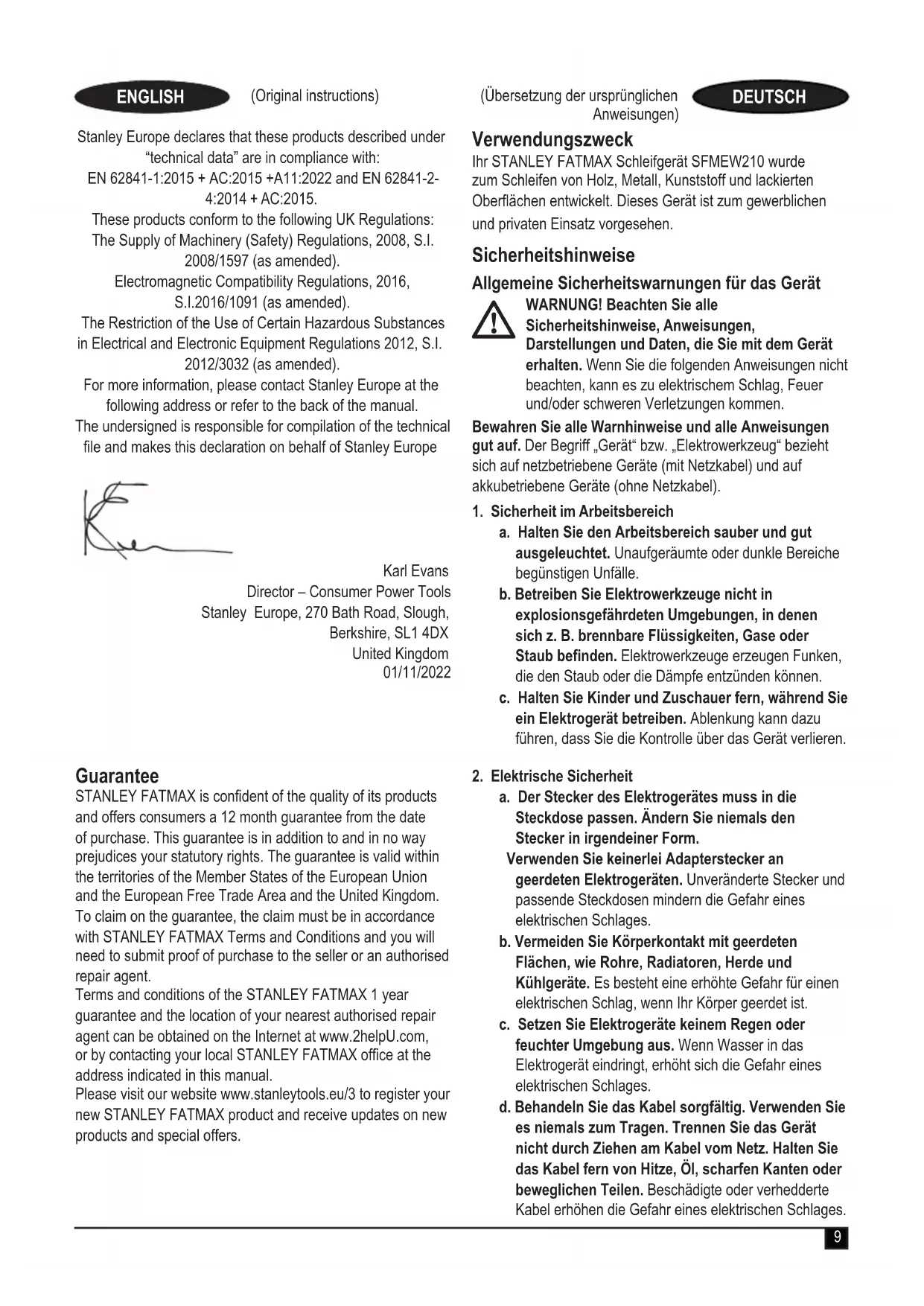

BEDIENUNGSANLEITUNG Fatmax SFMEW210 STANLEY

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Verwendungszweck

Ihr STANLEY FATMAX Schleifgerät SFMEW210 wurde zum Schleifen von Holz, Metall, Kunststoff und lackierten Oberflächen entwickelt. Dieses Gerät ist zum gewerblichen und privaten Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarningsen für das Gerät

WARNING! Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Geräterhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.

Bewahren Sie alle Warnhinweise und alle Anweisungen gut auf. Der Begriff „Gerät“ bzw. „Elektrowerkzeug“ bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie den Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b. Betreiben Sie Elektrowerkzeuge nicht in explosionsgeführdeten Umgebungen, in denen sich z. B. brenbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a. Der Stecker des Elektrogerates muss in die Steckdose passen. Andern Sie niemals den Stecker in irgendiner Form.
Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgéräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d. Behandeln Sie das Kabel sorgfältig. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den AuBeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den AuBeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.
f. Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumganglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (Fl-Schalter oder RCD) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters blindert die Gefahr eines elektrischen Schlages.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sietun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Gerät, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c. Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschlieben, es hochheiten oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.
d. Entfernen Sie alle Einstellschluss oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerates angebracht sind, konnen zu Verletzungen führen.
e. Vermeiden Sie eine anormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

g. Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren misunderstand.
h. Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorantieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. Gebrauch und Pflege von Geräten

a. Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät.
Das richtige Gerät wird die Aufgabe better und{sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
c. Trennen Sie den Stecker vom Netz und/oder, falls abnehmbar, den Akku vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d. Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und halten Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedieten. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät und sein Zubehör in einem einwandfrei den Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen halten Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g. Verwenden Sie Elektrogeräte, Zubehör und Einsatze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

h. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5. Service

a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Zusätzliche Sicherheitshinweise für Schleifgeräte

• Halten Sie das Gerät an den isolierten Griffflächen, da das Schleifband/die Schleifplatte mit dem Gerätekabel in Berührung kommt kann. Der Kontakt mit stromführungn Leitungen kann auch offen liegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
• Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
• Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschrieben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren können zu Verletzungen und/oder Sachschäden führen.

WARNING: Die beim Schleifen von bestimmten Materialien entstehenden Stäube können bei Berührung oder Einatmen die Gesundheit schädigen. Tragen Sie dazu Staubmasken, die speziell zum Schutz vor giftigem Staub und Gasen konzipiert sind, und stellen Sie safer, dass auch andere Personen geschützt werden, die sich im Arbeitsbereich aufhalten oder ihm betreten.

WARNING: Sorgen Sie beim Schleifen eisenhaltiger Metalle stets für ausreichende Belüfung. Betreiben Sie das Gerät nicht in der Umgebung von brennbaren Flüssigkeiten, Gasen oder Staub. Beim Schleifen entstehende Funken oder Späne sowie die Energieentladungen an den Motorbürsten konnen entflammbare Materialien entzünden.

WARNING: Verwenden Sie die Staubfilterkassette oder den Staubabsaugadapter nicht zur Aufbewährung von Gegenständen.

Schleifen von Farben

WARNING: Beachen Sie die Richtlinien für das Schleifen von Farben. Achten Sie besonderss auf folgende Aspekte:

Verwenden Sie wenn möglich eine Staubabsaugvorrichtung.

Treffen Sie beim Schleifen von möglicherweise bleihaltigen Farben besondere Maßnahmen: Verhindern Sie, dass Kinder oder Schwangere den Arbeitsplatz betreten. Alle Personen, die den Arbeitsbereich betreten, sollen eine Maske tragen, die speziell für den Schutz vor Stäuben und Dämpfen von bleihaltiger Farbe vorgesehen ist. Essen, trinken und rauchen Sie nicht am Arbeitsplatz. Entsorgen Sie Staubteilchen und andere Schleifabfälle sachgerecht.

WARNING: Wir empfehlen die Verwendung eines Fehlerstromschutzschalters mit einem Nennfehlerstrom von maximal 30mA.

Zusätzliche Sicherheitshinweise für Schleifgeräte

• Tragen Sie einen Gehorschutz. Lärn kann Gehorschaden verursachen.

Restrisiken

Beim Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswannungen genannt werden. Diese Risiken bestehen beispelsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken.
Theseind:

• Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursicht werden.
• Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehor verursacht werden.
• Der länger Gebrauch eines Gerats kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
  Schwerhörigkeit.
  Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (z. B. bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan)

Sicherheit anderer Personen

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei dann, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.

• Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.

Vibration

Die in den Abschnitten, "Technische Daten" und „EU-Konformitätserklung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN62841 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe diesen Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.

WARNING! Die bei Verwendung des Gerats auftretende Vibrationsemission hangt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Etiketten am Werkzeug

Am Gerät sind die folgenden Warnsymbole inkl. Datumcode angebracht:

WARNING! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Staubmaske.

Elektrische Sicherheit

Dieses Gerat ist schutzisoliert, daß ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

• Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine STANLEY FATMAX Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährung zu vermeiden.

Merkmale

Dieses Gerat verfügt über eine oder alle der folgenden

Merkmale:

1. EIN-/AUS-Schalter
2. Hinterer Griff
3. Vorderer Handgriff

4. Staubauffangbeutel

5. Schleifplatte

6. Rautenfornige Schleiftellerspitze
7. Schleifaufsatz

Zubehör

Welches Zubehörnteil mit dem Schleifgerät gefeliefert wird, ist vom jeweils erworbenen Modell abhängig. Für diese Produktreihe sind alle folgenden Zubehörteile erhältlich. Wenn Sie ein Zubehörnteil benötigen, das im Folgenden aufgeführrt ist, jedoch nicht mit dem Schleifgerät gefeliefert wurde, finden Sie weitere Informationen auf unserer Website www.stanleyfatmax.eu.

Das verwendete Zubehör hat wesentlichen Einfluss auf die Leistung des Geräts. Zubehörnteile von Stanley Fat Max erfüllen hochste Qualitätstandards und wurden speziell für die Verwendung mit Ihr Gemärk entwickelt. Bei Verwendung dieser Zubehörrs erhalten Sie stets optimale Ergebnisse.

Warning! Da Zubehör, das nicht von STANLEY FATMAX angeboten wird, nicht mit diesen Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesen Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollen mit diesen Produkt nur von STANLEY FATMAX empfohlenes Zubehör verwendet werden.

Articlel Beschreibung
	Schleifgitter mit 240-er-Körnung. Für eine feine Oberfläche beim Dreieckschliff. (Teilenummer - N238135)
	Schleifgitter mit 120-er-Körnung. Für eine mittlere Oberfläche beim Dreieckschliff. (Teilenummer - N238134)
	Schleifgitter mit 80-er-Körnung. Für eine grobe Oberfläche beim Dreieckschliff. (Teilenummer - N238133)
	Großes Dreieckschleifblatt mit 240-er-Körnung und zwei Ersatzspitzen. Für eine feine Oberfläche beim Dreieckschliff. (Teilenummer - ITM90531998-05)
	Großes Dreieckschleifblatt mit 120-er-Körnung und zwei Ersatzspitzen. Für eine mittlere Oberfläche beim Dreieckschliff. (Teilenummer - ITM90531998-03)
	Großes Dreieckschleifblatt mit 60-er-Körnung und zwei Ersatzspitzen. Für eine grobe Oberfläche beim Dreieckschliff. (Teilenummer - ITM90531998-01)
	Fingerschleifblatt mit 120-er-Körnung. Für eine mittlere Oberfläche beim Detailschliff. (Teilenummer - 470878-01)

Montage

Warning! Achten Sie vor dem Anbringen daraufuf, dass das Werkzeug ausgeschaltet ist, der Akku entnommen bzw. der Stecker des Stromkabels aus der Steckdose gezogen wurde.

Anbringen der Schleifgitter (Abb. A)

• Halten Sie das Gerät so, dass die Schleifplatte nach oben weist.
• Setzen Sie das Schleifgitter (8) auf die Schleifplatte auf. Achten Sie darauf darauf, dass die LÖcher im Schleifgitter mit den LÖchern in der Schleifplatte übereinstimmen.

Anbringen der Schleifblätter (Abb. B - optionales Zubehor)

• Trennen Sie die beiden zusätzlichen rautenfornigen Spitzen (9) vom Schleifblatt (8) ab.

Die rautenförmige Spitze (9) kann bei Verschleiß umgedreht oder ausgetauscht werden.

• Wenn der vordere Teil der Schleifspitze (9) verschlüssen ist, trennen Sie die Schleifspitze vom Schleifblatt, drehen Sie die Spitze um, und drücken Sie sie wieder an die Schleifplatte an.
• Ist die gesamte Spitze verschlissen, erhnen Sie sie vonder Schleifplatte ab, und bringen Sie eine neue Spitze an.

Verwenden Sie die richtige Schleifpapierart, um eine optimale Reinigungswirkung zu erzielen.

Ersetzen der rautenfornigen Spitze (Abb. C)

Wenn die abnehmbare Schleiftellerspitze (6) oder der Spitzenhalter verschlissen ist, kann sie bzw. er ausgetauscht werden. Ersatzteile erhalten Sie im Fachhandel.

• Entfermen Sie die Schraube der Spitze (10).
• Ersetzen Sie das verschlissene Teil.
• Bringen Sie die Schraube an und ziehen Sie diese fest.

Schleifaufsatz (Abb. C)

Der Schleifaufsatz 7 wird für feine Schleifarbeiten eingesetzt.

• Entfermen Sie die Schraube der Spitze (10).
• Entfernen Sie die abnehmbare Schleiftellerspitze 6 vonder Schleifplatte.
• Bringen Sie den Schleifaufsatz wie in Abbildung C gezeigt an der Schleifplatte an.
• Bringen Sie die Schraube an und ziehen Sie diese fest.
• Richten Sie das entsprechende Schleifblatt am Fingerschleifafaufsatz aus.

Austauschen der Schleifplatte (Abb. D)

Die Schleifplatte (5) ist Verbrauchsmaterial und muss gelegentlich ausgetauscht werden. Die Schleifplatte ist auszuwechseln, wenn sich deutlich Abnutzungsercheinungen zeigen. Schleifplatten sind gegen zusätzliche Kosten bei Ihr demortlichen Handler oder autorisierten STANLEY FATMAX Servicecenter erhalten.

• Halten Sie die Platte fest und entfern den Sie die Plattenschrauben (12) vom Plattenunterteil.
• Nehmen Sie die Platte ab.
• Bringen Sie die Platte wieder an. Bringen Sie die drei Schrauben wieder an. Ziehen Sie die Schrauben nicht zu fest an.

Richtige Haltung der Hande (Abb. E)

Warning! Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hande, wie dargestellt.

Warning! Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst.

Bei der korrekten Handposition liegt eine Hand wie in Abbildung E gezeigt auf dem hinteren Griff (2) und eine auf dem vorderen Handgriff (3).

Verwendung

Warning! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.

Ein- und Ausschalten (Abb. F)

• Schieben Sie den Ein-/Aus-Schalter (1) nach vorne in Stellung ^1 , um das Gerät einschalten.
• Ziehen Sie den Ein-/Ausschalter (1) nach hinter instellung „O“, um das Gerät auszuschalten.

Anbringen und Entfernen der Staubfangkassette (Abb. G)

Warning! Der Staub, der sich beim Schleifen von Beschichtungen (Polyurethan, Leinöl usw.) ansammelt, kann sich im Sammelbeutel des Schleifgeräts oder an anderen Sammelstellen selbst entzünden und zu einem Brand führen. Um Risiken zu reduzieren, sollte der Beutel früig geleert werden, und alle Anweisungen aus dem Handbuch des Schleifgeräts und alle Hinweise des Herstellers der Beschichtungen sind strikt einzuhalten.

• Der Staubfangbeutel (4) muss während des Betriebs alle 10 Minuten entleert werden.
  Zum Anbringen des Staubfangbeutels am Schleifgerät müssen Sie den Staubfangbeutel am Staubabsauganschluss (13) ausrichten.
• Schieber Sie den Staubfangbeutel wie in dem Bildausschnitt von Abbildung (G) gezeigt auf den Staubabsauganschluss.
• Zum Entfernen schieren Sie den Staubfangbeutel davon herunter.
• Zum Entleerennehmen Sie den Staubfangbeutel vom Staubabsauganschluss ab und leeren in einen geeigneten Müllbehälter.

Zubehör

Warning! Da Zubehör, das nicht von STANLEY FATMAX angeboten wird, nicht mit diesen Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesen Gerät gefährlich sein. Um das Verletzungsrisiko zu depressen, sollte mit diesen Produkt nur von STANLEY FATMAX empfohlenes Zubehör verwendet werden.

Wartung

Ihr STANLEY FATMAX-Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmaßigen Reinigung ab.

Das Ladegerät bestehtigt keine Wartung, es sollte jeder regelmäßig gereinigt werden.

WARNING! Entfernen Sie vor jeglichen

Wartungsarbeiten am Gerät den Akku aus dem Gerät. Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen.

• Reinigen Sie regelmäßige die Lüftungsschlitze des Geräts und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
• Reinigen Sie das Motorgnahme regelmäßig mit einem feuchten Tuch.

Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit thisem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die niederverwertet werden konnen, um den Bedarf an Rohstoffen zu verringn.

Bitte recyclen Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

		SFMEW210
Eingangsspannung V	×=	230
Schwingungen (lastfrei) min	-1	28000
Umläufe (lastfrei) min	-1	14000
Bandabmessungen	mm·	8866
Gewicht kg		1,12

Schaldruckpegel gemäß EN 62841:

Schaldruck (LpA) 77 dB(A), Unsicherheitsfaktor (K) 3 dB(A) Schallleistung (LNa) 85 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 62841:

Schleifen (ah) 7,7 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2

EU-Konformitätserklarung

MASCHINENRICHTLINIE

SFMEW210 Schleifgerat

STANLEY FATMAX erklär, dass diese unter „Technische

Daten" beschriebenen Geräte übereinstimmen mit:

EN 62841-1:2015 + AC:2015 +A11:2022 und EN 62841-2-4:2014 + AC:2015.

These Produkte entsprechen außer dem den Richtlinien.

2006/42/EC, 2014/30/EU und 2011/65/EU. Weitere

Informationen erhalten Sie von STANLEY FATMAX unter

der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichne ist verantwortlich für die

Zusammenstellung des technischen Dossiers und gibt diese

Erklärung im Namen von

STANLEY FATMAX ab.

Pacick Dippech

Patrick Diepenbach

(Übersetzung der ursprünglichen Anweisungen)

Garantie

STANLEY FATMAX vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 12 Monaten ab Kaufdatum. Diese Garantie verstellt sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone und des Vereinigten Königreichs.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von STANLEY FATMAX entsprechen und dem Verkafer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen.

Die Bedingungen für die 1-jährige Garantie von STANLEY FATMAX und den Standort ihrer nachstgelegen den Vertragswerkstatt finden Sie im Internet unter www.2helpU. com oder indem Sie sich an die lokale STANLEY FATMAX-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Auf unserer Website unter www.stanleytools.eu/3 können Sie Ihr neues STANLEY FATMAX-Produkt registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

2. Elektrische verilgheit

Elektrische verilgheit
