Produkttyp	Väggslipmaskin
Märke	Stanley
Modell	SFMEE500
Matningsspänning	220 - 240 V AC
Frekvens	50 / 60 Hz
Effektförbrukning	750 W
Tomgångsvarvtal	600 - 1700 min⁻¹
Slipdynans diameter	215 mm
Vikt	3,75 kg
Ljudtrycksnivå (LpA)	89 dB(A)
Ljudeffektsnivå (LWA)	100,5 dB(A)
Vibrationer (ah)	2,7 m/s²
Mätosäkerhet vibrationer (K)	1,5 m/s²
Dubbelisolering	Ja
LED-belysning	10 W runt dynan
Elektronisk varvtalsreglering	Ja, via ratt
Dammutsugningssystem	Med anslutning för dammsugare (Ø 35/47 mm)
Infällbar axelförlängning	Ja, upp till 1,8 m
Slipdyna	Rund, kardborresystem
Användning	Slipning av väggar och tak
Säkerhet	Dubbelisolering, säkerhetsbroms, ledlåsning
Underhåll	Rengör ventilationsöppningarna regelbundet
Garanti	12 månader

Vanliga frågor - SFMEE500 STANLEY

Hur monterar man den infällbara axelförlängningen?

Fäll ut den övre och nedre axeln helt. Tryck in ledlåsknappen åt höger och håll den, sänk sedan knappen för att låsa axeln på plats. För att fälla ihop, släpp låssystemet.

Hur byter man slipdynan?

Koppla bort verktyget. Sätt in insexnyckeln (storlek 5) i bulten under dynan. Vrid moturs för att lossa, montera sedan den nya dynan och dra åt bulten.

Hur fäster man en slipskiva?

Placera skivan mitt på kardborredynan och tryck fast ordentligt. Se till att skivans hål matchar dynans hål för dammavlägsning.

Hur justerar man sliphastigheten?

Vrid på den elektroniska varvtalsregleringsratten som sitter på motorblocket. Hastigheten kan justeras från 600 till 1700 min⁻¹ beroende på ytan.

Hur ansluter man en dammsugare?

Lossa ringen på utsugningsutloppet, sätt i dammsugarslangen och dra åt ringen. Använd lämplig adapter (Ø 47 mm eller 35 mm) för att ansluta dammsugarslangen.

Vilka är de viktigaste säkerhetsanvisningarna?

Bär alltid skyddsglasögon, dammmask och hörselskydd. Håll arbetsområdet rent och håll barn borta. Ändra inte kontakten och använd inte verktyget i fuktig miljö.

Hur underhåller man slipmaskinen?

Rengör ventilationsöppningarna regelbundet för att förhindra dammansamling. Kontrollera dynans och skivornas skick. Förvara verktyget torrt och utom räckhåll för barn.

Vad gör man om dynan inte snurrar jämnt?

Kontrollera att slipskivan är korrekt centrerad. Om problemet kvarstår, inspektera dynan för slitage eller skada och byt ut den vid behov.

Är det möjligt att använda verktyget utan dammsugare?

Ja, men det rekommenderas starkt att använda ett utsugningssystem för att minska damm. Om du arbetar utan dammsugare, bär en lämplig dammmask.

Vilken garanti har denna apparat?

Stanley erbjuder 12 månaders garanti från inköpsdatum. Den gäller inom EU och EES. Spara ditt köpbevis.

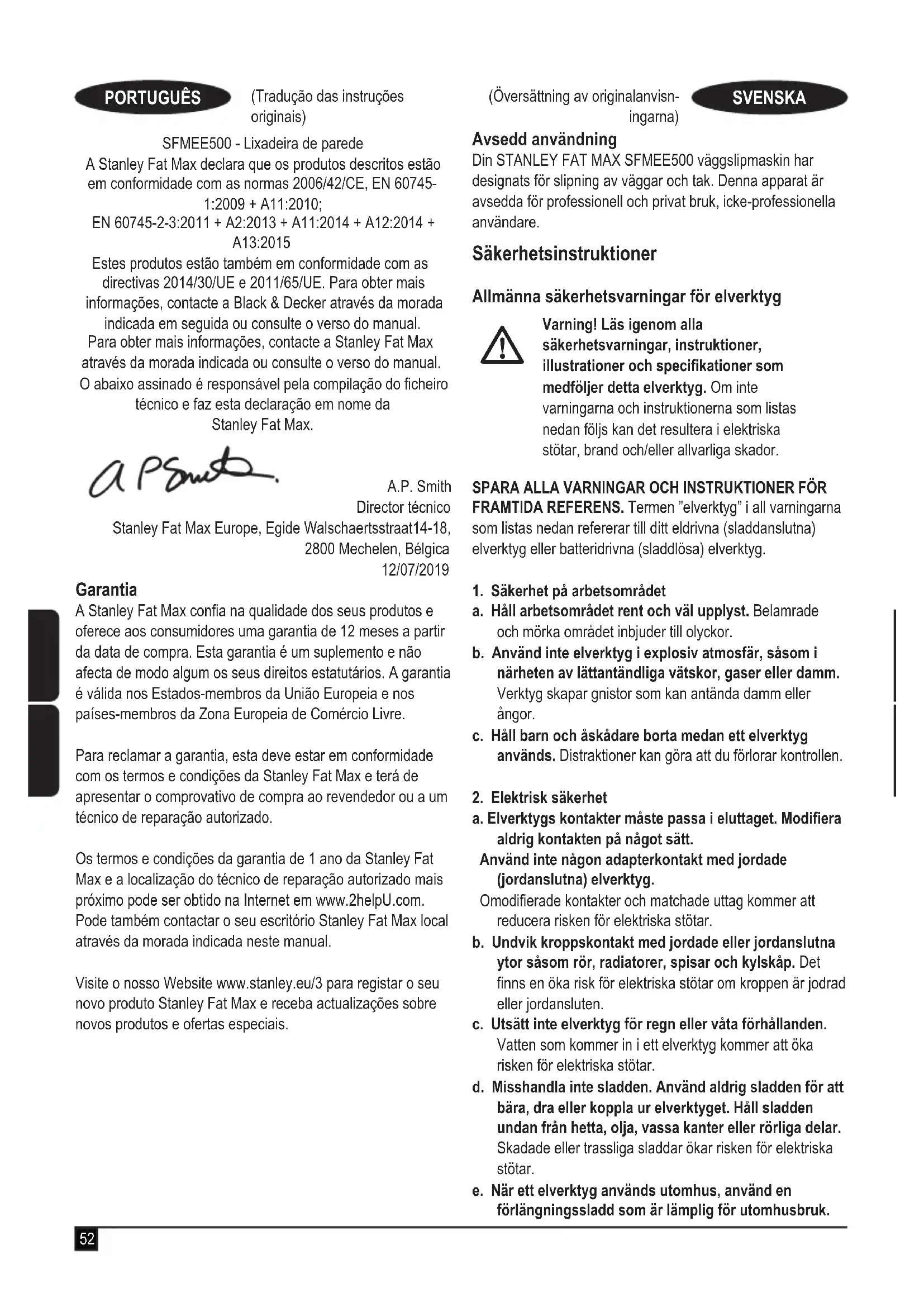

BRUKSANVISNING SFMEE500 STANLEY

(Översättning av originalanvisningarna)

SVENSKA

Avsedd användning

Din STANLEY FAT MAX SFMEE500 väggslipmaskin har designats för slipning av väggar och tak. Denna apparat är avsedda för professionell och privat bruk, icke-professionella användare.

Säkerhetsinstruktioner

Allmänna säkerhetsvarningar för elverktyg

Varning! Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Om inte varningarna och instruktionerna som listas nedan följs kan det resultera i elektriska stötar, brand och/eller allvarliga skador.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS. Termen "elverktyg" i all varningarna som listas nedan refererar till ditt eldrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1. Säkerhet på arbetsområdet

a. Håll arbetsområdet rent och väl upplyst. Belamrade och mörka området inbjuder till olyckor.

b. Använd inte elverktyg i explosiv atmosfär, såsom i närheten av lättantändliga vätskor, gaser eller damm. Verktyg skapar gnistor som kan antända damm eller ångor.

c. Håll barn och åskådare borta medan ett elverktyg används. Distraktioner kan göra att du förlorar kontrollen.

1. Elektrisk säkerhet

a. Elverktygs kontakter måste passa i eluttaget. Modifiera aldrig kontakten på något sätt.

Använd inte någon adapterkontakt med jordade (jordanslutna) elverktyg.

Omodifierade kontakter och matchade uttag kommer att reducera risken för elektriska stötar.

b. Undvik kroppskontakt med jordade eller jordanslutna ytor såsom rör, radiatorer, spisar och kylskåp. Det finns en öka risk för elektriska stötar om kroppen är jodrad eller jordansluten.

c. Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg kommer att öka risken för elektriska stötar.

d. Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll sladden undan från hetta, olja, vassa kanter eller rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.

e. När ett elverktyg används utomhus, använd en förlängningssladd som är lämplig för utomhusbruk.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f. Om användning av ett elverktyg i en fuktig miljö inte kan undvikas, använd en jordfelsbrytare (RCD) för att skydda strömanslutningen. Användning av en RCD minskar risken för elektriska stötar.

1. Personlig säkerhet

a. Var uppmärksam, titta på vad du gör och använd sunt förnuft när ett elverktyg används.

Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. En ögonblicks ouppmärksamhet när elverktyget används kan resultera i allvarliga personskador.

b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammask, halkfria skor, hjälm eller hörselskydd som används när så är lämplig kommer att reducera personskador.

c. Förhindra oavsiktlig start. Se till att avtryckare är i avstängd position innan anslutning till strömkällan och /eller batteripaketet, verktyget lyfts upp eller bärs. Att bära elverktyg med fingret på avtryckare eller strömsätta elverktyg som har strömbrytaren på inbjuder till olyckor.

d. Ta bort alla inställningsnycklar eller nycklar innan elverktyget slås på. En skruvnyckel eller en nyckel som lämnas fäst på en roterande del av elverktyget kan resultera i personskador.

e. Sträck dig inte för långt. Ha bra fotfäste och balans hela tiden. Detta ger bättre kontroll över elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i rörliga delrar.

g. Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Användning av dammuppsamling kan minska dammrelaterade faror.

h. Låt inte vanan som fåtts genom att regelbundet använda verktyg göra att du blir självbelåten och ignorerar verktygets säkerhetsprinciper. En vårdslös handling kan orsaka allvarliga skador på bråkdelen av en sekund.

1. Elverktyg användning och skötsel

a. Tvinga inte elverktyget. Använd korrekt elverktyg för ditt arbete.

Korrekt elverktyg kommer att göra arbetet bättre och säkrare vid den hastighet som det är designad för.

b. Använd inte elverktyget om strömbrytaren inte kan slå på eller stängas av. Alla elverktyg som inte kan kontrolleras av strömbrytaren är farliga och måste repareras.

c. Dra ut kontakten från strömkällan och/eller batteripaketet från elverktyget innan några justeringar görs, tillbehör byts eller elverktyget förvaras. Sådan preventiva säkerhetsåtgärder minskar risken att elverktyget startar oavsiktligt.

d. Förvara overksamma elektriska verktyg utom räckhåll för barn och låt inte personer som är obekanta med elverktyget eller dessa instruktioner verktyget. Elverktyg kan vara farliga i händerna på outbildade användare.

e. Underhålla elverktyg och tillbehör. Kontrollera om där finns felinriktningar eller rörliga delar som fastnat, trasiga delar eller andra förhållanden som kan påverka elverktygets drift. Vid skador reparera elverktyget innan användning. Många olyckor orsakas av dåligt underhållna elverktyg.

f. Hål kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kapkanter är mindre troliga att kärva och lättare att kontrollera.

g. Använd elverktyget, tillbehör och verktygsbits etc. i enlighet med dessa instruktion och tänk på arbetsförhållandena och arbetet som skall utföras.

Elverktyg som används för arbeten andra än de som är avsedda kan resultera i farliga situationer.

h. Håll handtagen och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor möjliggör inte en säker hantering och kontroll av verktyget i oväntade situationer.

1. Service

a. Låt en kvalificerad reparatör som använder identiska reservdelar utföra service på ditt elverktyg. Detta garanterar att säkerheten hos elverktyget bibehålls.

Ytterligare säkerhetsvarningar för elverktyg

Varning! Ytterligare säkerhetsvarningar för väggslipmaskiner.

- Detta elverktyg är avsett att fungera som en slipmaskin. Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Om inte alla instruktionerna som listas nedan följs kan det resultera i elektriska stötar, brand och/eller allvarliga skador.

- Arbeten såsom vinkelslipning, trådborstning. polering eller kapning rekommenderas inte att utföras med detta elverktyg. Arbeten som elverktyget inte skapats för kan skapa faror och orsaka personskador.

- Använd inte tillbehör som inte specifikt designats och rekommenderas av verktygstillverkaren. Bara för att tillbehöret kan fästat på ditt elverktyg betyder inte det att det är säkert att använda.

• Märkhastigheten på tillbehöret måste vara minst lika med den maximala hastigheten som är märkt på elverktyget. Tillbehör som körs snabbare är deras märkhastighet kan brytas sönder och flyga iväg.
  Den yttre diametern och tjockleken på tillbehöret måste vara inom märkkapaciteten för ditt elverktyg. Tillbehör av felaktig storlek kan inte skydds eller kontrolleras på ett tillfredsställande sätt.
  Gängade monteringen av tillbehör måste matcha vinkelslipens spindelgånga. För tillbehör som monteras med flänsar måste spindelhålen på tillbehöret passa flänsens fixeringsdiameter. Tillbehör som inte matchar monteringshårdvaran på elverktyget kommer att köras obalanserat, vibrera överdrivet och göra att kontrollen förloras.
• Använd inte skadade tillbehör. Innan varje användning, inspektera tillbehöret såsom slipskivor om där finns flisor eller sprickor, sprickor i rondelltallrikar, överdrivet slitage, trådborstar om där finns lösa eller avbrutna trådar. Om elverktyget eller tillbehöret tappats, kontrollera om där finns skador eller installera ett oskadat tillbehör. Efter inspektion och installation av tillbehör, placera dig och åskådare undan från det roterande tillbehörets plan och kör elverktyget på maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att gå sönder under denna testperiod.
• Använd personlig skyddsutrustning, beroende på användning kan ansiktsskärm eller skyddsglasögon användas. Då så är lämpligt, används dammask, hörselskydd, handskar och verkstadsförkläde som klarar att stoppa små slipande fragment eller delar från arbetsstycket. Ögonskydden måste kunna stoppa flygande skräp som genereras under olika arbetsmoment. Dammasken eller andningsmasken måste kunna filtrera partiklar som genereras under arbetet. Lång exponering för högintensivt buller kan orsaka hörselskador.
  Håll åskådare på ett säkert avständ från arbetsområdet. Alla som kommer in på arbetsområdet måste använda personlig skyddsutrustning. Fragment från arbetsstycket eller från ett trasigt tillbehör kan flyga iväg och orsaka skador utanför det omedelbara arbetsområdet.
• Håll endast elverktyget i de isolerade grepytorna vid arbete som utförs där kapitillbehöret kan komma kontakt med dolda ledningar eller dess egen sladd. Kapitillbehör som kommer i kontakt med strömförande ledningar kan göra metalldelarna strömförande och ge operatören en elektrisk stöt.

• Placera sladden fritt från det roterande tillbehöret. Om du förlorar kontroller kan sladden kapas eller dras in och din hand eller arm kan dras in i det roterande tillbehöret.

• Lägg aldrig ned elverktyget innan tillbehöret stannat helt. Det roterande tillbehöret kan ta tag i ytan och dra iväg elverktyget utanför din kontroll.

• Kör inte elverktyget medan du bär det. Oavsiktlig kontakt med det roterande tillbehöret kan ta tag i dina kläder och dra tillbehöret mot kroppen.
• Rengör regelbundet elverktyget luftventiler. Motorns fläkt kommer att dra in damm på insidan av höljet och överdriven ackumulering av pulvermetall kan utgöra en elektrisk risk.
  ◆ Använd inte elverktyget nära lättantändliga material. Gnistor kan antända dessa material.
• Använd inte tillbehör som behöver vätskekylning. Användning av vatten eller annan vätskekylmedel kan resultera i dödsfall av elektricitet eller elstötar.

Viktiga säkerhetsinstruktioner

Rekyl och relaterade varningar

Rekyl är en plötslig reaktion på en fastklämd eller fasthakad roterande skiva, rondelltallrik, borste eller annat tillbehör. Fastklämning eller fasthakning orsakar snabbt stopp av det roterande tillbehöret vilket i sin tur gör att det okontrollerade elverktyget tvingas i en motsatt riktning mot tillbehörets rotationsriktning vid den kärvande punkten.

Exempelvis om en slipskiva kläms fast i arbetsstycket kan kanten på skivan som går in i klämpunkten gräva sig in i ytan på materialet vilket gör att skivan klättrar ut och får en rekyl. Skivan kan antingen hoppa mot eller bort från operatören, beroende på skivans rörelseriktning vid klämpunkten. Slipskivor kan också gå sönder under dessa förhållanden. Rekyler är ett resultat av att elverktyg missbrukas och/eller felaktiga arbetsprocedurer eller förhållanden som kan undvikas genom att vidta korrekta åtgärder såsom anges nedan.

- Bibehåll ett fast grepp om elverktyget och placera kroppen och armen så att du kan stå emot rekylkrafterna. Använd alltid det extra handtaget, om sådant finns, för maximal kontroll över rekyler eller vridreaktioner under start. Operatören kan kontrollera vridreaktioner eller rekylkrafter och korrekta försiktighetsåtgärder vidtagits.

- Placera aldrig handen nära det roterande tillbehöret. Tillbehöret kan få en rekyl över din hand.

- Placera inte kroppen inom området där elverktyget kommer att förflytta sig om en rekyl uppstår. Rekylen kommer att driva fram verktyget i motsatt riktning mot skivans rörelse vid klämpunkten.

- Var särskilt försiktig vid arbeten i hörn, skarpa kanter etc. Undvik att studs eller klämma fast tillbehöret. Hörn skarpa kanter eller studsning har en tendens att klämma fast det roterande tillbehöret vilket gör att kontrollen förloras.

- Montera inte en träsnidesskiva eller en tandat sågskiva. Sådana skivor skapar regelbundet rekyler och gör att kontrollen förloras.

Ytterligare säkerhetsintruktioner för sliparbeten

Säkerhetsvarningar specifikt för sliparbeten:

- Använd inte mycket för stora slipskivepapper. Följ tillverkarens rekommendationer vid val av slippapper. Stora slippapper som sticker ut utanför sliprondellen utgör en risk för sönderslitning och kan orsaka fastklämning, slitage på skiva eller orsaka rekyl.

Säkerhet för andra

- Detta verktyg är inte avsett att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental kapacitet eller som saknar erfarenhet och kunskap såvida inte de övervakas eller instruerats beträffande användningen av apparaten av en person som är ansvarig för deras säkerhet. - Barn skall övervakas för att garantera att de inte leker med apparaten.

Kvarvarande risker

Ytterligare risker kan uppstå när verkget används vilka kanske inte är inkluderade i de medföljande säkerhetsvarningarna. Dessa risker kan uppstå vid missbruk, för lång användning etc.

Även vid användning av de relevanta säkerhetsbestämmelserna och implementering av säkerhetsenheter kan vissa kvarvarande risker inte undvikas. Dessa inkluderar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador orsakade när delar, skivor eller tillbehör byts.
- Skador orsakade av för lång användning av ett verktyg. När något verktyg används under lång tid se till att ta regelbunden paus.
◆ Hörselnedsättning.
- Hälsorisker orsakade av inandning av damm som uppstår när verktyget använd (exempelvis vid arbete med trä, särskilt ek, bok och MDF.)

Vibration

De deklarerade vibrationsvärdena som fastställts i de tekniska data och i deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod som tillhandahålls av EN60745 och kan användas för att jämföra ett verktyg med ett annat.

De deklarerade vibrationsvärdena kan också användas för en preliminär uppskattning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyg kan skilja sig från de deklarerade värdena beroende på hur verktyget används. Vibrationsnivån kan öka över det fastställda värdet.

Vid uppskattning av vibrationsexponering för att avgöra säkerhetsåtgärder som krävs av 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet bör en uppskattning av vibrationsexponeringen överväga de verkliga förhållanden för användningen och hur verktyget används, inklusive att alla delar av arbetet tas med i beräkningen av driftcykeln, såsom när verktyget stängs av och när det körs på tomgång förutom körtiden.

Etiketter på verktyget

Följande piktogram tillsammans med datumkoden visas på verktyget:

Varning! För att minska risken för skador måste användaren läsa bruksanvisningen.

Använd hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselskador.

Använd säkerhetsglasögon.

Använd dammask.

Elektrisk säkerhet

Detta verktyg är dubbelisolerat; därför behövs ingen jordanslutning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på märkplattan.

- Om strömsladden är skadad måste den bytas av tillverkaren eller av ett auktoriserat STANLEY FAT MAX servicecenter för att undvika faror.

Funktioner

Denna apparat inkludera vissa eller alla av följande funktioner.

1. Runt sliphuvud
2. Rund sliprondell (karborresystem)
3. Motorhölje
4. Viklås
5. Huvudhandtag
6. Skaft
7. Strömbrytare
8. Hjul för elektronisk hastighetskontroll
9. Dammutsugningsuttag (med låsmuff)

10.Förlängningsskaft

10a.Bakrehandtag

10b. Dammutsugningsuttag (med läsmuff)

10c.Muff

1. Dammsugarslang

11a.Stöadapter

11b. Kontakt (förmonterad) (38mm)

11c.Justeringsringsugeffekt

11d. Dammsugaradapter (förmonterad) (47mm)
12. Dammsugaradapter (förmonterad) (35mm)
13. Insexnyckel
14. Rund slipskiva

Använd

Varning! Låt verktyget arbeta i egen takt. Överbelasta inte.

• Innan verktyget används första gången rekommenderas att du tar emot lite praktisk information.
• Kontrollera alltid att spänningen är samma som spänningen som anges på namnplattan på verktyget.
• Använd lämplig detektor för att hitta dolda ledningar eller ring leverantörsföretaget för hjälp (kontakt med elektriska ledningar kan leda till brand eller elstörar, skador på gasledningar kan leda till explosion, penetrering av en vattenledning kan orsaka egendomsskador eller elektrisk stöt).
• Arbeta inte med material som innehåller asbests (asbests kan vara cancerframkallande).
  Damm från material såsom färg som innehåller bly, vissa träarter, mineraler och metall kan vara skadliga (kontakt med eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningssvårigheter för operatören eller åskådare); använd dammask och arbeta med en dammutsugningsenhet när sådan är anslutningsbar.
• Vissa typer av damm klassas som cancerframkallande (såsom ek- och björkdamm) särskilt i förening med tillsatser för träbehandling, använd dammask och arbeta med en dammutsugningsenhet när sådan är anslutningsbar.
• Följ de dammrelaterade kraven för materialet som du skall arbeta med.
• Kläm inte fast verktyget i ett städ.
  ◆ Använd helt utrullad och säker förlängningssladd med en kapacitet på 16 Amp.

Efter användning

- Efter att verktyget stängts av, stoppa inte det roterande tillbehöret genom att trycka på sidan av det.

Montering och justeringar

Varning! För att minska risken för allvarliga personskador, stäng av verktyget och koppla bort verktyget från strömkällan innan några justeringar eller borttagningar/installation av tillsatser eller tillbehör görs. Innan verktyget återansluts, tryck på och släpp avtryckaren för att garantera att verktyget är avstängt. En oavsiktlig start kan orsaka skador.

Montering av vikbart skaft (bild A1, A2, A3)

♦ Vik ut det övre skaftet och nedre skaftet helt (bild A1).
Tryck på viklåset (4) till den högra positionen och håll spetsen nära handtaget (bild A2).
Tryck ned viklåset (4) för att låsa skaftet (bild A3).

- Släpp vikläset för att vika skaftet.

Byta sliprondell (bild B1)

• Sätt i insexnyckeln (13) (storlek 5) i den sexkantiga skruvbulten på slipblocket.
• Håll fast sliprondellen och vrid sedan m'nyckeln moturs för att demontera rondellen.
  ◆ Installera ny sliprondell och dra åt bulten.

Fästa och byta slipskiva (bild B2)

• Placera slipskivan (14) i mitten av sliprondellen (2) och tryck på. Hålen i slipskivan måste vara i linje med utsugningshålen i sliprondellen.
• Endast för runda sliprondeller: genomför ett test för att kontrollera att slipskivan är fastklämd i centrum.

LED-lampan

10W LED-lampor runt rondellen lyser upp de skålformade och upphöjda punkterna på väggen eller i taket vilket gör att du kan arbeta effektivt och få bättre slipresultat såsom visas i bilderna E och F.

Förlängningsskaft (tillval) (bild C)

◆ Använd förlängningsskaftet (10) för avsedda arbetet för att nå högre arbetsytor.
- Lossa hylsan på dammutsugningsuttaget (9) på skaftet. Ta inte bort hylsan från uttaget.
- Rikta in det bakre handtaget (10a) mot huvudhandtaget (5) och för in hylsan (10c) på förlängningsskaftet (10) i uttaget (9) med en vridande rörelse hela vägen upp.
- Justera längden på förlängningsskaftet (10) om så behövs. Uppmärksamma markeringen "max 1,8m" på förlängningsskaftet. Dra åt hylsan (9) efter monteringen/justeringen av förlängningsskaftet.

Dammutsugning (bild D)

• Lossa hylsan på dammutsugningsuttaget (9) eller (10b) genom att vrida i riktningen för upplåsningssymbolen på verktygshandtaget.
• Sätt i dammsugarslangen (11) i änden på verktygshandtaget såsom visas.
• Dra åt ratten för längdjusteringen (9) genom att vrida den i riktning för lässymbolen på verktygshandtaget.
• Anslut dammsugarslangen med ∅ 47 mm adaptern (11d) eller med ∅35mm adaptern (12) direkt till en industridammsugare (ta bort dammsugarslangen först).
• Du kan också ansluta dammsugarslangen med en adapter till en industridammsugare utan att först ta dammsugarslangen.

Stödadapter/luftflödeskontroll (bild G, H)

- Stödadaptern (11a) skyddar slangen mot skador när verktyget läggs åt sidan vid avbrott i arbetet (bild G).

• Kontrollera luftflödet genom att skuta justeringsringen för sugewffetk (11c) över luftventilen i verktygsanslutningen (11b).
• Dammsugeffekten är i dess lägsta nivå när luftventilen är fullt synlig (bild H).

Stänga av och slå på maskinen (bild I, J, K)

- Slå på/stäng av väggslipmaskinen med omkopplaren (7).

Elektronisk hastighetskontroll

• Justera hastigheten genom att vrida på hastighetshjulet (8), användare kan använda olika hastigheter för olika slipytor.
• Låt maskinen köra på samma hastighet som valts. Överbelasta inte med överdrivet tryck.

Sliparbeten

- När maskinen och dammsugaren är inställd och alla säkerhetsåtgärder och utrustning är på plats, börja med att slå på dammsugaren och sedan maskinen. (Om du använder en dammsugare med integrerad omkopplare, slå då bara på maskinen.)

Runt sliphuvud

• Börja slipa och ha försiktig kontakt med arbetsytan så lätt som möjligt, bara tillräckligt så att sliphuvudet ligger plant mot ytan.
  Den bästa tekniken är att använda överlappande svepningar och hålla huvudet i konstant rörelse under lämplig tidsrymd. Slipa aldrig alltför länge på en plats då det kan uppstå virvelmärken.
• Lyft bort maskinen från arbetsytan innan den stängs av.

Varning! Se till att slipskivan du använder är lämplig för uppgiften, alltför grovt slippapper kan ta bort material alltför snabbt för att kontrolleras. Medan alltför fint slippapper slipar inte ytan tillräckligt snabbt.

Varning! Var försiktig för att undvika vassa föremål och spikar etc. Dessa kommer att slita ut sandpappret och förmodligen även skada sliprondellen.

Underhåll

Ditt STANLEY FAT MAX verktyg har designats att fungera under lång tid med minimalt underhåll. Fortsatt tillfredsställande drift beror korrekt verktygsvård och regelbunden rengöring.

Skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial.

Återvinn elektriska produkter och batterier i enlighet med lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com

Tekniska data

		SFMEE500
Spänning	V_AC	220 - 240
Frekvens	Hz	50 - 60
Effektinmatning W 750
Märkhastighet min	-1	600 - 1700
Rund sliprondell mm 215
Spindelgänga storlek M6
Vikt kg 3,75

Ljudtrycksnivå enligt EN60745:

Ljudtryck ( L_pA ) 89 dB(A), osäkerhet (K) 3 dB(A)Ljudeffekt ( L_WA ) 100,5 dB(A), osäkerhet (K) 3 dB(A)

Vibration totalvärde (triax vektorsumma) enligt EN60745:

(a_n) 2,7 m/s^2, osäkerhet (K) 1,5 m/s^2

EG deklaration om överensstämmelse

MASKINDIREKTIVET

SFMEE500 - Väggslipmaskin

Stanley Fat Max deklarerar att dessa produkter som beskrivs under 2006/42/EG, EN 60745-1:2009 + A11:2010;

EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015

Dessa produkter uppfyller också direktiv 2014/30/EU och

2011/65/EU. För ytterligare information kontakta Black &

Decker på följande adress eller se baksidan på denna manual.

För ytterligare information kontakta Stanley Fat Max på följande adress eller se baksidan på manualen.

Undertecknad ansvarig för kompilering av den tekniska filen och gör denna deklaration på

Stanley Fat Max vägnar.

A.P. Smith

Technical Director

Stanley Fat Max Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgien

12/07/2019

SVENSKA

(Översättning av originalanvisningarna)

Garanti

Stanley Fat Max är säker på kvaliteten på deras produkter och erbjuder kunderna 12 månaders garanti från inköpsdatumet. Denna garanti är ett tillägg och påverkar inte i något hänseende dina lagstadgade rättigheter. Garantin gäller inom medlemsländernas territorium i Europeiska unionen och det Europeiska frihandelsområdet.

För garantibegäran måste begäran vara i enlighet med Stanley Fat Max villkor och du behöver skicka med ett bevis på köpet till säljaren eller en auktoriserad serviceagent. Villkoren i Stanley Fat Max ettåriga garanti och var din närmaste auktoriserade reparatör finns kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala Stanley Fat Max kontor på adressen som anges i denna manual.

Besök vår webbsida www.stanley.eu/3 för att registrera din nya Stanley Fat Max produkt och få uppdateringar om nya produkter och specialerbjudanden.

NORSK

10b. Støvsugerutgang (med läsehylse)

10c.Hylse

1. Vakuumslange

11a.Støttetadaptor

11b. Kobling (formontert) (38mm)
11c. Sugekraft justeringsring
11d. Vakuumadapter (formontert) (47mm)
12. Vakuumadapter (formontert) (35mm)
13. Unbrakonøkkel
14. Rund pusseskive

Bruk

♦ Skru veggpusseren på/av med bryteren (7).

Elektronisk hastighetskontroll

10b. Støvudsugningsudgang (med låserør)

10c.Rør

1. Støvsugerslange

11a.Støtteadapter

11b. Konnektor (forhåndsmonteret) (38 mm)

11c. Sugeeffektjusteringsring

11d. Støvsugeradapter (forhåndsmonteret) (47mm)

1. Støvsugeradapter (forhåndsmonteret) (35mm)

2. Hexnøgle

3. Rund slibeskive

Brug
