Produkttyp	Sladdlös slipmaskin
Märke	Stanley Fat Max
Modell	FMCW210
Strömförsörjning	Litiumjonbatteri 18 V DC
Batterityp	FMC687L, 18 V, 2,0 Ah
Laddare	90608625, ingång 230 V AC, utgång 18 V DC, 2 A
Tomgångshastighet	12 000 svängningar/min
Antal orbitalrörelser i tomgång	12 000 orbitalrörelser/min
Slipstryckytans area	8866 mm²
Vikt	0,88 kg
Ljudtrycksnivå (LpA)	68 dB(A), osäkerhet K = 3 dB(A)
Ljudeffektnivå (LwA)	79 dB(A), osäkerhet K = 3 dB(A)
Vibration huvudhandtag	5,9 m/s², osäkerhet K = 1,5 m/s²
Vibration extrahandtag	7,3 m/s², osäkerhet K = 1,5 m/s²
Material som kan slipas	Trä, metall, plast, målade ytor
Säkerhet	Dubbel isolering, på/av-brytare, överbelastningsskydd
Dammuppsamlingssystem	Inbyggd dammkassett
Medföljande tillbehör	Slipark korn 80, 120, 240; diamantspets; laddare; batteri
Garanti	12 månader (gällande allmänna villkor)
Avsedd användning	Torrslipning för professionella och icke-professionella användare

Vanliga frågor - FMCW210 STANLEY

Hur installerar man batteriet på slipmaskinen FMCW210?

Sätt in batteriet i verktygets fot tills du hör ett klick. Se till att det är ordentligt låst före användning.

Hur laddar man batteriet till slipmaskinen?

Anslut laddaren till ett lämpligt uttag, sätt sedan i batteriet. Indikatorn blinkar under laddning och blir fast när laddningen är klar. Ladda helst mellan 18 °C och 24 °C.

Hur installerar man ett slippapper på sliptryckytan?

Placera slippapperet på sliptryckytan och rikta in hålen på papperet med hålen på sliptryckytan. För papper med diamantspetsar, sätt in spetsarna i avsedda slitsar.

Hur byter man diamantspetsen?

Skruva loss fästskruven, ta bort den slitna spetsen, montera en ny spets och dra åt skruven ordentligt. Du kan även vända spetsen för att använda den andra sidan.

Hur använder man dammkassetten?

Skjut kassetten på anslutningen på baksidan av verktyget tills den sitter ordentligt fast. För att tömma den, dra den bakåt för att ta bort den.

Vilka material kan jag slipa med denna slipmaskin?

Denna slipmaskin är avsedd för slipning av trä, metall, plast och målade ytor. Använd inte på magnesium.

Vilka viktiga säkerhetsanvisningar finns?

Bär alltid skyddsglasögon och dammskyddsmask. Håll arbetsområdet rent och väl upplyst. Undvik kontakt med brandfarliga vätskor.

Hur rengör man verktyget efter användning?

Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Använd en fuktig trasa för motorhuset, utan slipande rengöringsmedel.

Vad gör jag om batteriet inte laddas?

Kontrollera att uttaget fungerar, att omgivningstemperaturen är mellan 18 °C och 24 °C, och att laddaren är korrekt ansluten. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Vad är garantitiden för Stanley Fat Max?

Stanley Fat Max erbjuder 12 månaders garanti från inköpsdatum, inom ramen för allmänna villkor. Spara ditt köpbevis.

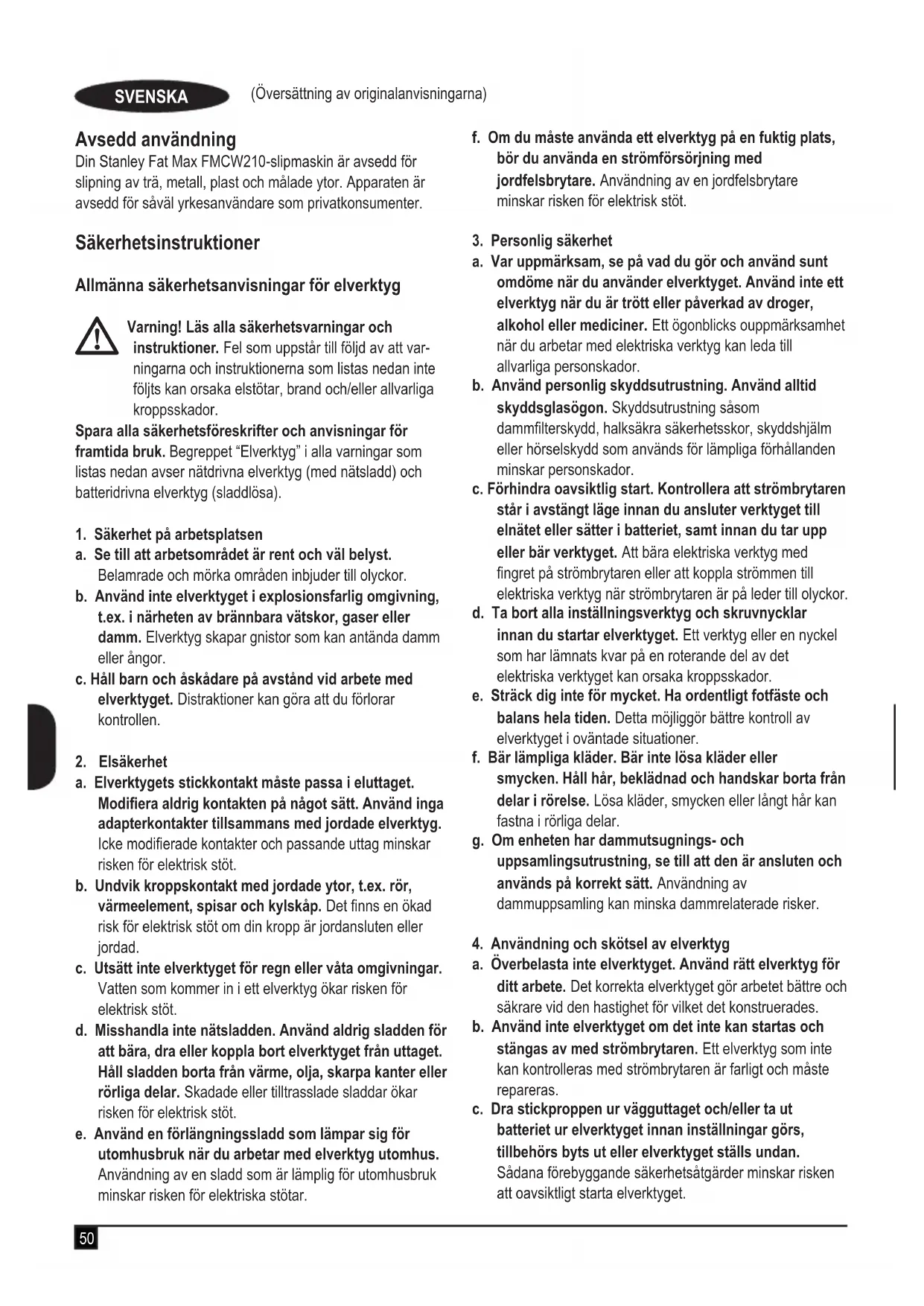

BRUKSANVISNING FMCW210 STANLEY

Din Stanley Fat Max FMCW210-slipmaskin ar avsedd for slipning av tra, metall, plast och malade ytor. Apparaten ar avsedd for saväl yrkesanvändare som privatkonsumenter.

Sakerhetsinstruktioner

Allmanna sakerhetsanvisningar for elverktyg

Varning! Läs alla sakerhetsvarningar och

instruktioner. Fel som uppSTAR till foljd av att var- ningarna och instruktionerna som listed an inte fofljtks kan orsaka elstotar,brand och/eller allvariga kroppsskador.

Spara alla sakerhetsforeskrifter och anvisningar for framtida bruk. Begreppet "Elverktyg" i alla varninger som listas nedan avser nätdrvna elverktyg (med natsladd) och batteridrivna elverktyg (sladdlosa).

1. Sakerhet pa arbetsplatsen

a. Se till att arbetsområdet Å rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i narheten av brännbara vätskor, gaser aller damm. Elverktyg skapar gnistor som kan anteanda damm aller angor.
c. Håll barn och öskådare på avständ vid arbete med elverktyget. Distractioner kan göra att du fölorar kontrollen.

2. Elsakerhet

a. Elverktygets stickkontakt maste passa i eluttaget. Modificera aldrig kontakten pa nagot satt. Anvand inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken for elektrisk stot.
b. Undvik kroppskontakt med jordade ytor, t.ex. ror, varmeelement, spisar och kylskap. Det finns en okad risk for elektrisk stot om din kropp ar jordansluten erer jordad.
c. Utsatt inte elverktyget for regn eller vata omgivningar. Vatten somkommen in i ett elverktyg okar risken for elektrisk stot.
d. Misshandla inte natsladden. Använd aldrig sladden for attbara, dra eller koppla bort elverktyget fran uttaget. Hall sladden borta fran varme, olja, skarpa kanter ellr rroliga delar. Skadade erler tiltrasslade sladdar okar risken for elektrisk stöt.
e. Använd en förlängningsladd som lämpar sig für utomhusbruk Near du arbetar med elverktyg utomhus. Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elektriska stötar.

f. Om du maste anvanda ett elverktyg pa en fuktig plats, bör du anvanda en stromförsörjning med jordfelsbrytare. Använding av en jordfelsbrytare minskar risken for elektrisk stöt.

3. Personlig sakerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme;nar du använder elverktyget.Använd inte ett elverktyg;nar du ar trött eller paverkad av droger, alcohol eller mediciner. Ett ögonblicks ouppmärksamhet.nar du arbetar med elektriska verktyg kan leda till allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning sasom dammfilterskydd, halksäkra sakerhetsskor, skyddshjälm eller horselskydd som används for lämpiga Förhällanden minskar personskador.
c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren stared i avständt lage innan du ansluter verktyget till elnätet aller sätter i batteriet, samt innan du tar upp ell er verktyget. Att barea elektriska verktyg med fingret på strömbrytaren erer att kopla strommen till elektriska verktyg nar strömbrytaren ar på leder till olyckor.
d. Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg aller en nyckel som har lammats kvar pa en roterande del av det elektriska verktyget kan orsaka kroppsskador.
e. Sträck dig inte für mycket. Ha ordentigt fotfäste och balans hela tiden. Detta möjiggör bättre kontroll av elverktyget i ovändade situationer.
f. Bar lampliga kläder. Bär inte lösakläderEller smycken. Håll här, beklädnad och handskar borta frandelar i rörelse. Lösa kläder, smycken ellr langt hr kan fastna i rroliga delar.
g. Om,enheten har dammutsugnings- och uppsamlingsutrustning,se till att den ar ansluten och anvandspokorrekt satt.Anvandning av dammupssamling kan minsakdammrelaterade risker.

4. Användning och skötsel av elverktyg

a. Überbelasta inte elverktyget. Använd rätt elverktyg für ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastigkeit für vilket det konstruerades.
b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren ar farligt och mäste repareras.
c. Dra stickproppen ur vagguttaget och/eller ta ut batteriet ur elverktyget innan inställninger gors, tillbehors byts ut aller elverktyget stalls undan. Sàdana forebyggande sakerhetsatgärder minskar risken att oavsiktligt starta elverktyget.

d. Förvara elverktyg utom räckhäll for barn och låt inte personer som ar ovana vid elverktyget aller som inte LAST denna braksanvisning använda det. Elverktyg ar farliga i händerna på ovana användare.
e. Underhälla elverktyg. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte gätt sönder erller skadats och inget annat foreligger som kan paverka elverktygets Funktion. Om det ar skadat, se till att elverktyget blir reparerat fore användning. Många olyckor orsakas av däligt unterhällna elektriska verktyg.
f. Häll skärande verktyg vassa och rena. Korrekt underhällna kapverktyg med vassa skär ar mindre troliga att de fastnar och ar lättare att kontrollera.
g. Använd elverktyg, tillbehör, bits m.m. enigt dessa anvisningar, samtidigt som arbetsforhällandena och det arbete som sca utforas beaktas. Användning av elverktyget für andra uppgifterän vad som avsetts kan resultera i farliga situationer.

1. Användning och skötsel av batteridrivet verktyg

a. Ladda endast med den laddare som ar specificerad av tillverkaren.
En laddare som passar en batterityp kan medfora brandrisk om den anvands ihop med ett annat batteri.
b. Använd endast de batteripaket som ar speciellt avsedda for elverktyget. Användning av andra batteripaket kan leda till persorskador eller eldsvåda.
c. När batteriet inte används skä du hälla det atskilt frän metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsväda.
d. Under olämpliga forhällanden kan vatska spruta ut fran batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spelà med vatten. Om vatskankommen i kontakt med ögonen, sök ochså lækharhjalp. Vatska som sprutar ur batteriet kan orsaka sveda och brännskador.

1. service
   a. Låt en kvalificerad reparator som bara anvander identiska reservdilar utföra service på elverktyget. Detta sakerställer att elverktygets sakerhet bibehalles.

Ytterligare sakerhetsanvisningar for elverktyg

Varning! Ytterligare sakerhetsanvisningar for slipmaskiner

Varning! Slipning ger upphov till damm som kan skada den som anvander verktyget och andra i narheten vid kontakt erer inanding. Anvand en specialkonstruerad ansiktsmask som skyddar mot damm och angor och se till att personer som vistas inom ell er i narheten av arbetsomraret ocks r skyddade.

Håll verktyget i de isolerade greppytorna vid arbete där det skärande tillbehöret riskerar att komma i kontakt med dolda elledninger. Om ett tillbehörkommen i kontakt med en stromforande ledning kan verktygets metalldelar bli stromforande och ge dig en elektrisk stöt.
Använd klämmor eller nagot annat praktiskt satt att stödja arbetsstycket vid ett stabilt underlag. Att hälla arbetet for hand aller mot kroppen ar instabilit och kan góra att du fforlorar kontrollen.

Varning! Var extra forsiktig vid slipning av vissa traslag (t.ex. bok, ek) och metall eftersom det kan produceras giftig damm. Använd ett andningskydd som konstruerats specielt für skydd mot giftigt damm och rök och se till att personer inom aller som kommt in i arbetsomradet okså skyddas.

Varning! Använd det här verktyget på en plats med god ventilation vid slipning av järnhaltiga mettler. Använd inte verktyget i narheten av brandfarliga vātskor, gaser eller damm. Gnistor eller varma partiklar från slipningen eller ljusbägar是从 motorn kan anteanda brännbart material.

Varning! Slipa inte magnesium! Det finns risk for brand eller explosioner.

Var noga med att ta bort allt slipdamm nar slipningen har avslutats.
Avsedd använding beskrivs i denna bruksanvisning. Om andra tillbehör erler tillsatser används, ellr om nàgon annan atgärd an de som rekommenderas i den harbruksanvisningen utförs med verktyget kan personer och/eller ergendom ta skada.

Sakerhet vid slipning av malarfarg

Varning! lakta gällande foreskrifter vid slipning av malarfäng. Var särskilt uppmärksam på foljande:

Använd om möjlig dammsugningsutrustning.
Var särskilt fösiktig nár du slipar bort farg som eventuellt innehäller bly och som kan avge giftigt slipdamm:
Låt aldrig barn eller gravida kvinnor vistas på arbetsplatsen.

SVENSKA

Alla manniskor som vistas på arbetsplatsen ska anecdanda en specialkonstruerad ansiktsmask som skyddar mot blyhaltigt damm eller angor.
At, drick och rok inte pa arbetsplatsen.
Slang damm och annat avlågsnat avfall på miljösker plats.

Andras sakerhet

Denna apparat ar inte avsedd att anvandas av personer (inklusive barn) med reducerad fysisk, sensorisk ell er mental formaga aller med begransad erfarenhet ell ker kunskap sàvida inte de ar under uppsikt ellert instruk-tioner om användning av apparaten av en person som ar ansvarig for deras sakerhet.
Barn bör övervakas for att garantera att de inte leker med apparaten.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade sakerhetsanvisingarna kan uppsta när verktyget används. Dessa risker kan uppsta vid felaktig ell er langvarig användning, etc. Åven om alla relevanta sakerhetsanvisiningar foljs och sakerhetsanordninger används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

Skador orsakade av att roterande/roliga delar vidrors.
Skador som uppstar vid byte av delar, blad ellerr tillbehor.
Skador som orsakas av langvarig anvandning av ett verktyg. Se till att regelbundet ta vilopauser nar du anvanderett verktyg under en langre period.
Horselnedsattning.
Halsorisker orsakade av inanding av damm nar redskapet anvands (exempel: arbete med tra, särskilt ek, bok och MDF)

Vibrationer

De vibrationsvarden som anges i avsnitten Tekniska data och deklarationen om overensstammelse har uppmatts i enlighet med en standardtestmetod foreskriven i EN 60745 och kan anvandas for jamforelse med andra verktyg. Det angivna vibrationsvardet kan även anvandas for en preliminar bedömming av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig frän det uppgivna värdet beroende på hur verktyget används. Vibrationsniv'an kan överstiga den uppgivna nivan.

Vid upskattningar av exponering for vibrationer i syfte att bedöma vilka sakerhetsåtgärder som ar nödvändiga enligt 2002/44/EG for att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå frän de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen skä även ta hänsyn till alla moment i arbetscykeln, t.ex. narr verktyget ar avständt och;när det gå på tomgang saväl som;när det faktiskt används.

Ytterligare sakerhetsinstruktioner for batterier och laddare

Batterier

Forsok aldrig oppna batteriet.
Utsattinte batterietforvatten.
Forvara inte på platser)där temperaturen kan blhogre an 40^
Ladda endast vid temperaturer mellan 10^ och 40^ .
Ladda endast med hjälp av laddare som medfoljer verktyget.
Följ instruktionerna som anges i avsnittet "Skydda miljon"\ när du kastar batterierna.

Forsk inte ladda skadade batterier.

Laddare

Anvand endast laddaren fran BLACK+DECKER for att ladda batteriet i det redskap som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.
Forsok aldrig ladda batterier som inte ar uppladdningsbara.
Byt defekta sladdar omgaende.
Utsatt inte laddaren for vatten.
Oppnainte laddaren.
Gör ingen Åverkan på laddaren.

Laddaren ar endast avsedd for inomhusbruk.

Las braksanvisingen fore anvandning.

Etiketter pa verktyget

Följande symboler tillsammans med datumkoden ar synliga pa verktyget:

Varning! Läs bruksanvisingen före användning for att minska risiken for persokador.

Använd en skyddsmask.

Elsäkerhet

Om natsladden ar skadad maste den bytas ut av tillverkaren erer en auktoriserad Stanley Fat Max-verkstad for att farliga situationer ske undvikas.

Funktioner

Detta verktyg har nagra aller samtiga av foljande Funktioner.

1. Strömbrytare
2. Dammuppsamlingskassett
3. Basplatta
4. Fingertillsats
5. Batteri

Tillbehör

Slipmaskinen levereras med olica tillbehör beroende på vilken modell du köpt. Alla tillbehör som visas nedan finns tillgangliga i värt sortiment. Om du vill haett tillbehör som visas nedan men inte levereras tillsammans med din slipmaskin kan du gà till.Var webbplats www.blackanddecker.eu.

Verktygets prestanda beror på vilka tillbehör du använder. Stanley Fat Max-tillbehören År av hög kvalitet och konstru-erade for att fungera optimalt med verktyget. Med dessa tillbehör fär du ut mesta möjiga av verktyget.

Artikel Beskrivning
	Slipnät med kornstorlek 240. Für slät yta på stora detaljer. (Artikelnummer - X39132-XJ)
	Slipnät med kornstorlek 120. Für medelslät yta på stora detaljer. (Artikelnummer - X39127-XJ)
	Slipnät med kornstorlek 80. Für grov yta på stora detaljer. (Artikelnummer - X39122-XJ)
	Sandpapper med kornstorlek 240 och två utbytesspetsar. Für slät yta på stora detaljer. (Artikelnummer - X31019-XJ)
	Sandpapper med kornstorlek 120 och två utbytesspetsar. Für medelslät yta på stora detaljer. (Artikelnummer - X31009-XJ)
	Sandpapper med kornstorlek 60 och två utbytesspetsar. Für grov yta på stora detaljer. (Artikelnummer - X31039-XJ)
	Sandpapper med kornstorlek 120 für fingertillsats. Für medelslät yta vid detaljslipning. (Artikelnummer - X3277-XJ)

Laddningsprocedur (bild A)

Stanley Fat Max-laddare ar utformade for att ladda Stanley Fat Max-batteripaket.

Koppla in laddaren (5) i lampligt uttag innan batteripaketet (4) satsi.
Satt i batteripaketet (4) i laddaren (5) pa det satt som bild A visar.
Lysdioden (5a) blinkar vilket indikerar att batteriet laddas.
När laddningen ar klar indikeras detta av att lysdioden (5a) lyser kontinuerligt.

Batteriet ar fulladdat och kan nu anvandas aller lamnas i laddaren.

Notera: Ladda urladdade batterier sa snart som möjigt after användning, i annat fall kan batterilivslängden minska betydligt. För att uppná maximal batterilivslängd bör du inte ladda ur batteriet helt och hallet.

Vi rekommenderar att du laddar batterierna after varje användning.

Lämna batteriet i laddaren

Laddaren (5) och batteripaketet (4) kan vara ansluten till vagguttaget hur länger som helst nar indikatorn lyser. Laddaren ser till att batteriet halls frascht och fulladdat.

Viktiga anmärkningar gällande laddning

Längsta livslängd och;basta prestanda uppnas om batteripaketet laddas d'lufttemperaturen ar mellan 18^ och 24^. Ladda INTE batteripaketet i lufttemperaturer under +4,5^ ell er over +40,5^. Detta ar viktigt aftersom det forhindrar allvarlg skada pa batteripaketet.
Laddaren och batteripaketet kan bli for varma att vidrora under laddningen. Detta ar normalt och indikerar inte nagot problem. For att mojiggora kylning av batteripaketet, undvik att placera laddaren erler batteripaketet pa en varm plats sasom i ett metallskjul ell er i en oisolerad vagn.
Om batteripaketet inte laddar korrekt:

Kontrollera eluttaget genom att ansluta en lampa ullen nagon annan apparat.
Kontrollera om uttaget ar anslutet till en strombrytare som stanger av strommen nar du slackerljuset.
Flytta laddaren och batteripaketet till en plats där den omgivande temperaturen ar ungefär 18^ - 24^
Om laddningsproblemen kvarstar, lamna verktyget, batteripaketet och laddaren till ditt lokala servicecenter.

Batteripaketet maste laddas när de inte langre kan producera tillräckligt med energia for jobb som enkelt utfords tidigare. FORTSÄTT INTE att använda det under dessa forhällanden. Folj laddningsproceduren. Du kan ocksä ladda ett delvis anvant paket när du sa önskar utan att det har nàgon negativ effekt på batteripaketet.

Främande foremal som ar ledande sasom, men inte begransat till, stalull, aluminiumfolie ether ansamling av metallpartiklar bor hallas borta fran laddningshalrummet. Koppla alltid ifran laddaren fran eluttaget nar det inte finns nagot batteripaket i facet. Koppla ifran laddaren vid rengoring.
Frys inte aller sank ned laddaren i vatten erer annan vatska.

Varning! Låt ingen vätska komma in i laddaren. Försök aldrig att öppna batteripaketet av nagon anledning.

Om plastholjet på batteripaketet går sönder eller spricker, lamna det till attervicecenter for atervinning.

Laddardiagnostik (bild B)

Se indicatorerna i bild B for laddningsstatus for batteripaketet.

Dålgit batteri

Om du ser ett blinkmönster for dalgit batteri, fortssatt da inte att ladda batteriet. Returnera det till ess servicecenter erer lamna det till batteriensamlingen.

Varm/kall fordrojning

När laddaren upptäcker att batteripaket som ar für hett eller for kallt,kommen den automatiskt att starta en varm/ kall fordrojning och avbryta laddningen tills batteriet har natt en lamplig temperatur. Laddaren vaxlar sedan automatiskt till laddningsläge. Denna Funktion garantarar maximal batteripaketets livslängd. Ett kallt batteri kommt att ladda med en lagre hastigkeit jämfort med ett varmt batteripaket. Paketetkommen att laddas med en lagre hastigkeit genom hela laddningscykeln ochkommen inte att ätergà till maximal laddningshastigkeit även om batteriet blir varmt.

Montering och borttagning av batteripaketet frän verktyget

Installerabatteripaket(bildC)

Satt in batteriet (4) i verktygsfoten tills ett horbart klick hors (bild C)
Se till att batteripaketet sitter helt på plats och är LAST i positionen.

Ta bort batteripaketet (bild D)

Tryck ned batterilasknappen (4a) sasom visas i bild D och dra bort batteripaketet (4) fran verktyget.

Montering

Varning! Innan montering, se till att verktyget ar avstangt och att batteriet har tagits bort.

Montering av slipnat (bild E)

Håll verktyget med slipbasplattan riktad uppät.

Placera slipnätet (6) på slipbasplattan och se till att hålen i papperet overensstämmer med hålen i plattan.

Montering av slippapper (bild F - valfritt tillbehör)

Lossa de báda rombiforme spetsarna (8) fran slippapperet (7).

Den rombiforme spetsen (8) kan vandas och bytas ut när den blir sliten.

När den främre spetsen (8) ar sliten lossar du den fran papperet, vander pa den och trycker fast den pa basplattan ingen.
När hela spetsen ar utsliten tar du bort den fran basplattan och monterar en ny spets.

För bösta dammuppsamling ser du till att rätt sandpapperstyp används.

Byta rombformade spetsen (bild G)

Byt den rombformade spetsen (9).
Byt och dra at skruven (10).

Montera och ta bort dammkassetten (bild H)

Satt dammkassetten (2) på anslutningen (2a) och se till att den sitter ordentlich.
For att ta bort dammkassetten drar du den bakat och bort fran bakänden av verktyget.

Användning

Varning! Lat verktyget arbeta i sin egen takt. Overbelasta inte.

Slá pá och stänga av

Sla pa verktyget genom att trycka strombrytaren (1) framat till lage I.
Stang av verktyget genom att trycka strömbrytaren (1) bakat till lage O.

Underhäll

Detta verktyg har tillverkats for att fungera under lang tid med ett minimum av underhall. Kontinuerlig tillfredsstallande drift beror på ordentlig verktygsvård och regelbunden rengöring.

Varning! Innan nagot underhall utfors maste verktyget stangas av och sladden dras ut ur vagguttaget aller batteripaketet tas bort.

Rengör regelbundet ventilationsöppningarna i verktyget med en mjuk borste eller torr trasa.
Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig nagot slipande aller Lossningsmedelsbaserat rengöringsmedel.

Skydda miljon

Separat insamling. Produktter och batterier som ar markerade medenna symbol far inte kastas i de vanliga hushallssoporna.

Produkter och batterier innehaller material som kan ateranvandas aller atervinnas for att minska behovet av ramaterial. Atervinn elektriska producerkter och batterier enligt lokala bestammelser. Narmare information finns tillganglig pa www.2helpU.com

Tekniska data

		FMCW210
Inspannning	Vdc	18
Svängninger (obelastad)	min-1	12000
Varvital (obelastad)	min-1	12000
Slipbasyta	mm2	8866
Vikt kg		0.88

Batteri		FMC687L
Spänning	VDC	18
Kapacitet	Ah 2.0
Typ		1
Laddare		90608625
Inspanning	VAC	230
Utpänning	VDC	18
Strömstyrka	mA 2000

LpA (ljudnivå) 68 dB(A), osäkerhet (K) 3 dB(A)

LWA (ljudeffekt) 79 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:

Vibrationsvärde (huvudhandtag) (a) 5,9 m/s2, osäkerhet (K) 1,5 m/s2Vibrationsvärde (hjalphandtag) (a) 7,3 m/s2, osäkerhet (K) 1,5 m/s2

EG-forsakran om overensstammelse

MASKINDIREKTIVET

FMCW210 - slipmaskin

Stanley Europe garanterar att produiterna som beskrivs under "tekniska data" uppfyller:

2006/42/EG, EN60745-1:2009+A11:2010 EN60745-2-

4:2009+A11:2011

De har produkterna overensstämmer även med direktiven 2014/30/EU och 2011/65/EU. For ytterligare information, kontakta Stanley Europe på foljande adress aller se slut et av bruksanvisingen.

Undertechnad ar ansvarig for sammanställingen av tekiska data och görenna försakran for Black & Decker.

R. Laverick

Stanley Fat Max är sakra på kvaliteten hosenna produit och erbjuder kunder 12 manaders garanti frän inköpsdatumet. Garantin gäller utöver konsumtentens rättigheter enlgit lag och paverkar inte dessa. Garantin är gilt i de områden som tillhör medlemsstaterni i Europeiska unionen och det europeiska frihandelsområdet.

For yrkande under garantin maste yrkandet vara in enlighemed Stanley Fat Max villkor och dukommen att behova skickain bevis pa kopet till forsaljaren ell er en auktoriserad reparator. Villkoren for Stanley Fat Max ettäriga garanti och var du hittardin narmaste auktoriserade reparator kan erhallas pa internetp www.2helpU.com,ller genom att kontakta ditt lokal Stanley Fat Max kontor pa adressen som angetts ienna braksanvisning.

Besök vår webbplats www.stanley.eu/3 for att registrera din nya Stanley Fat Max produit somt for att fä information om nyaprodukter och specialerbjudanden.

Tiltenkt bruk

Etiketter pà verktøyet

Utskifting av diamantformet tupp (Fig. G)

Skifte diamantformet tupp (9).
Sett inn igjen og stram holdeskruen (10).
