MANUALE UTENTE FMEW214 STANLEY

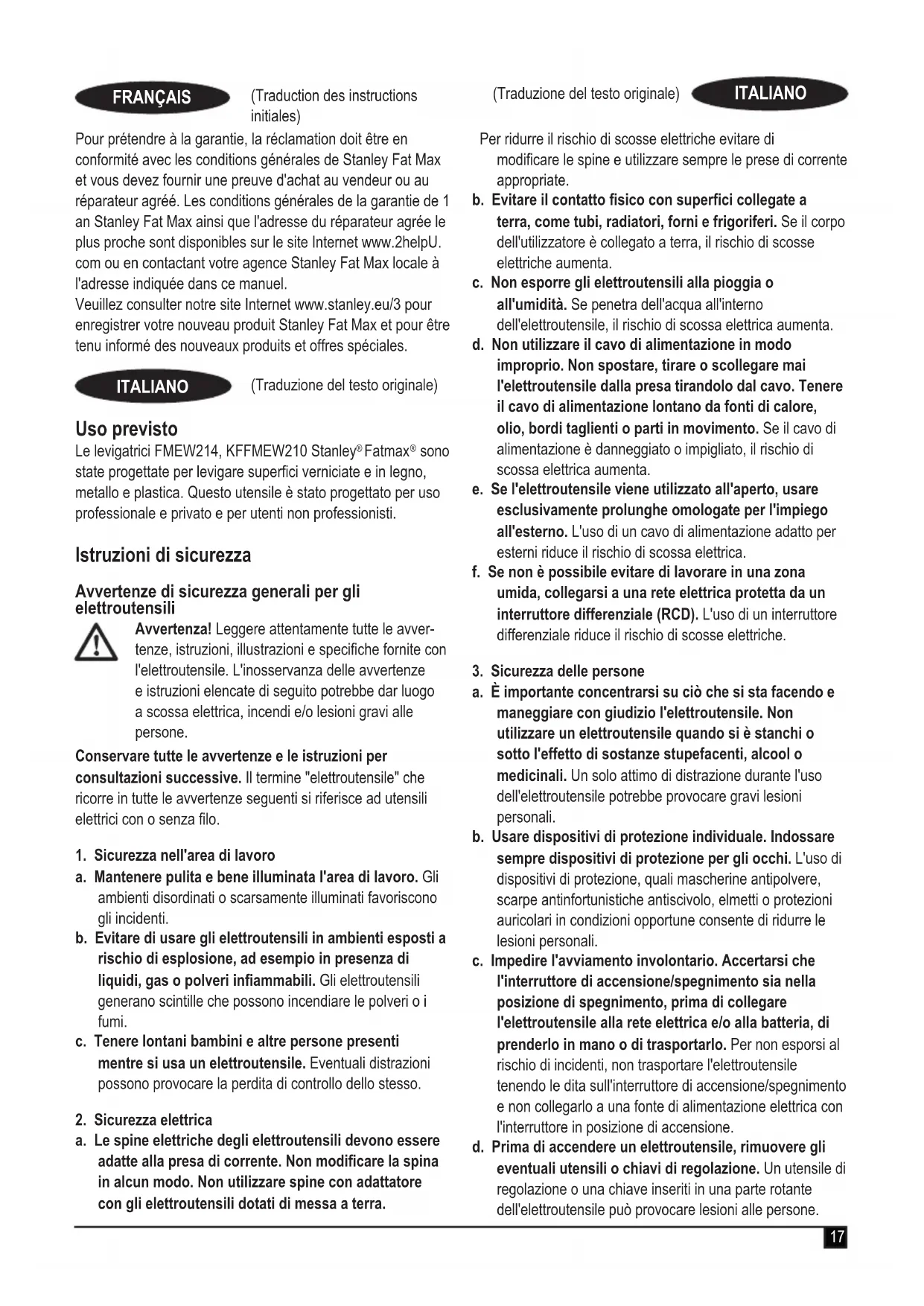

sono state progettate per levigare superci verniciate e in legno, metallo e plastica. Questo utensile è stato progettato per uso professionale e privato e per utenti non professionisti. Istruzioni di sicurezza Avvertenze di sicurezza generali per gli elettroutensili Avvertenza! Leggere attentamente tutte le avver- tenze, istruzioni, illustrazioni e speciche fornite con l'elettroutensile. L'inosservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scossa elettrica, incendi e/o lesioni gravi alle persone. Conservare tutte le avvertenze e le istruzioni per consultazioni successive. Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza lo.

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi. c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa di corrente. Non modicare la spina in alcun modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modicare le spine e utilizzare sempre le prese di corrente appropriate. b. Evitare il contatto sico con superci collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta. c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta. d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto per esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale (RCD). L'uso di un interruttore differenziale riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali. b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni personali. c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore di accensione/spegnimento e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione. d. Prima di accendere un elettroutensile, rimuovere gli eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inseriti in una parte rotante dell'elettroutensile può provocare lesioni alle persone. Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Stanley Fat Max et vous devez fournir une preuve d'achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 1 an Stanley Fat Max ainsi que l'adresse du réparateur agrée le plus proche sont disponibles sur le site Internet www.2helpU. com ou en contactant votre agence Stanley Fat Max locale à l'adresse indiquée dans ce manuel. Veuillez consulter notre site Internet www.stanley.eu/3 pour enregistrer votre nouveau produit Stanley Fat Max et pour être tenu informé des nouveaux produits et offres spéciales.18 (Traduzione del testo originale) ITALIANO e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile controllare meglio l'elettroutensile nelle situazioni impreviste. f. Vestirsi in maniera opportuna. Non indossare abiti lenti o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polvere può ridurre i pericoli associati a queste ultime. h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile adatto per il lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato. b. Non utilizzare l'elettroutensile se l'interruttore di accensione/spegnimento è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni d'uso. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Vericare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo. h. Mantenere le impugnature e le superci di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superci di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'elettroutensile nel caso di imprevisti.

a. Fare riparare l'elettroutensile esclusivamente da personale qualicato, utilizzando solo pezzi di ricambio originali. In questo modo sarà possibile mantenere la sicurezza dell'elettroutensile. Ulteriori avvertenze di sicurezza riguardanti l'elettroutensile Avvertenza! Ulteriori avvisi di sicurezza per le levigatrici u Tenere l'elettroutensile per le apposite impugnature isolanti, siccome la base di levigatura potrebbe entrare in contatto con il suo stesso cavo. Il taglio di un lo sotto tensione mette sotto tensione le parti metalliche esposte dell’elettroutensile e potrebbe esporre l’operatore a scosse elettriche. u Usare morse o altri metodi pratici per ssare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo dell'elettroutensile. u Avvertenza! Il contatto o l'inalazione della polvere generata dalla levigatura potrebbe nuocere alla salute dell'operatore e delle eventuali altre persone presenti. Indossare una mascherina antipolvere specica per polveri e fumi e accertarsi che anche le persone presenti nell'area di lavoro o che vi entrano siano adeguatamente protette. u Dopo la levigatura, rimuovere tutta la polvere. u Prestare molta attenzione quando si levigano superci verniciate con prodotti che probabilmente contengono il piombo come componente di base oppure quando si levigano certi legni e metalli la cui polvere può essere tossica: u Vietare l'accesso nell'area di lavoro a bambini o donne in gravidanza. u Non mangiare, bere o fumare nell'area di lavoro.19 (Traduzione del testo originale) ITALIANO u Smaltire polvere e riuti adottando le necessarie misure di sicurezza. u L'uso previsto è indicato nel presente manuale di istruzioni. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale, si potrebbero vericare lesioni a persone e/o danni alle cose. Sicurezza altrui u Questo elettroutensile non è destinato all'uso da parte di persone (compresi i bambini) con capacità siche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'elettroutensile da parte di una persona responsabile della loro sicurezza. u Controllare che i bambini non giochino con l'elettroutensile. Rischi residui. L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi: u lesioni causate o subite a seguito del contatto con parti rotanti/in movimento; u lesioni causate o subite durante la sostituzione di parti, lame o accessori; u lesioni causate dall'impiego prolungato di un elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause); u menomazioni uditive; u rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF). Vibrazioni I valori delle emissioni di vibrazioni dichiarati, indicati al paragrafo "Dati tecnici" e nella dichiarazione di conformità, sono stati misurati in base al metodo di prova standard previsto dalla normativa EN62841 e possono essere usati come parametri di confronto tra due elettroutensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione. Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/ CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato. Etichette sull'elettroutensile Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:: Avvertenza! Per ridurre il rischio di lesioni alle persone, l'utilizzatore deve leggere il manuale d'istruzioni. Sicurezza elettrica Il doppio isolamento di cui è provvisto l'elettrouten- sile rende superuo il lo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valore indicato sulla targhetta dei valori nominali. u Se il cavo di alimentazione necessita di essere sostituito, è necessario farlo sostituire dal produttore o presso un centro di assistenza Stanley FatMax autorizzato, in modo da evitare rischi. Caratteristiche Questo utensile presenta alcune o tutte le seguenti caratteristiche. 1. Interruttore di accensione/ spegnimento

2. Pulsante di blocco

3. Base di levigatura

4. Leva di bloccaggio carta

5. Manopola comando velocità variabile

6. Contenitore della polvere

Assemblaggio Avvertenza! Prima di assemblare l'elettroutensile, assicurarsi che sia spento e scollegato dalla presa di corrente. Montaggio di fogli di carta abrasiva (Figg. A, B, C,

Avvertenza! Non utilizzare mai l'elettroutensile senza foglio abrasivo o accessorio montato. Montaggio dei fogli abrasivi con occhielli in nylon (Fig. A) u Assicurarsi che l'elettroutensile sia spento e scollegato dalla corrente. U Premere saldamente e in modo uniforme il foglio nella base di levigatura (3).20 (Traduzione del testo originale) ITALIANO Montaggio dei fogli abrasivi standard (Fig. B, C, D) u Assicurarsi che l'elettroutensile sia spento e scollegato dalla corrente. u Ammorbidire i fogli di levigatura stronando la parte non abrasiva sul bordo di una supercie di lavoro. u Spingere verso l’alto le leve di bloccaggio (4) della carta per liberarle dalle scanalature di bloccaggio e aprire i fermi della carta spingendoli verso il basso (Fig. B). u Posizionare il foglio sulla base di levigatura (3) (g. C). u Inserire il bordo del foglio di carta abrasiva nel fermo anteriore della carta come illustrato (Fig. D). u Spingere verso il basso la leva anteriore di bloccaggio della carta (4) e posizionarla nella scanalatura di bloccaggio. u Tendendo leggermente il foglio di carta abrasiva, inserire il bordo posteriore del foglio nel fermo posteriore della carta. u Spingere verso il basso la leva anteriore di bloccaggio della carta (4) e posizionarla nella scanalatura di bloccaggio. Montaggio e rimozione del contenitore della polvere (Fig. E)

Montare il contenitore della polvere (6) sull’apertura d’estrazione della polvere (7). u Inlare il contenitore della polvere sull’elettroutensile e accertarsi che sia posizionato in modo sicuro. u Per rimuovere il contenitore della polvere, tirarlo indietro e staccarlo dall’apertura di estrazione. Impiego Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo. Avvertenza! Non coprire le prese di ventilazione durante l'utilizzo dell’apparecchio. Accertarsi che la base di levigatura sia posizionata in orizzontale sul pezzo in lavorazione. Selettore di velocità variabile Il comando della velocità variabile consente di adattare la velocità dell’elettroutensile all'applicazione. u Impostare il pomello di regolazione (5) sul valore richiesto. Usare una velocità alta per il legno, media per le impiallacciature e i materiali sintetici e bassa per il plexiglas, i metalli non ferrosi e per eliminare la vernice Accensione e spegnimento (Fig. F) uPer accendere l’elettroutensile, premere l’interruttore di accensione/spegnimento (1). uPer il funzionamento continuo, premere il pulsante di bloccaggio (2) e rilasciare l’interruttore di accensione. uPer spegnere l'elettroutensile, rilasciare l'interruttore di accensione. Per spegnere l’elettroutensile durante il funzionamento continuo, premere di nuovo l’interruttore di accensione e rilasciarlo. Per svuotare il contenitore della polvere Svuotare il contenitore della polvere (2) dopo ogni dieci minuti di utilizzo. u Tirare il sacchetto di raccolta della polvere (6) verso la parte posteriore ed estrarlo dalla porta di connessione. u Svuotare il contenitore della polvere in un recipiente idoneo e riposizionarlo sull’utensile. Consigli per un utilizzo ottimale u Per la massima comodità dell'utilizzatore, l'elettroutensile può essere azionato con una o due mani (Figg. G, H, I). Non appoggiare le mani sulle prese di ventilazione. u Non esercitare una pressione eccessiva sull'elettroutensile. u Vericare regolarmente lo stato del foglio di carta abrasiva. Se necessario, sostituirlo. u Levigare sempre usando una carta abrasiva con una grana analoga a quella del legno. u Quando si carteggiano strati di vernice nuova, adoperare carta con grana ne prima di applicare lo strato successivo di vernice. u Sulle superci rugose, o quando si rimuovono strati di vernice, iniziare a levigare con carta abrasiva a grana grossa. Su superci di altro tipo, cominciare con una grana media. In entrambi i casi, per ottenere una rinitura omogenea passare gradualmente a una grana sottile. u Consultare il rivenditore per ulteriori informazioni sugli accessori disponibili. Manutenzione Questo elettroutensile Stanley

è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Avvertenza! Prima di eseguire interventi di manutenzione sull’elettroutensile, scollegare il caricabatteria prima di pulirlo. u Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto. u Pulire regolarmente l'alloggiamento del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Sostituzione della spina (solo Regno Unito e Irlanda) Se dovesse essere necessario installare una nuova spina: u smaltire in sicurezza quella vecchia; u collegare il lo marrone al morsetto sotto tensione della nuova spina. u collegare il lo blu al morsetto neutro. Avvertenza! Non deve essere effettuato alcun collegamento al terminale di messa a terra.21 (Traduzione del testo originale) ITALIANO (Vertaling van de originele instructies) NEDERLANDS Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile raccomandato: 5 A. Protezione dell'ambiente Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i riuti domestici normali. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo web www.2helpU.com. Dati tecnici KFFMEW210 FMEW214 Tensione in ingresso V

Potenza assorbita W 280 280 Oscillazioni (a vuoto) min

Rotazioni (a vuoto) min

Supercie della base di levigatura

187 x 90 187 x 90 Peso kg 2.0 2.0 Livello di pressione sonora misurato in conformità alla norma EN 62841: KFFMEW210 Pressione sonora (L

) 96 dB(A), incertezza (K) 3 dB(A) Valori totali di emissione di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 62841: KFFMEW210 (a

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

Dichiarazione di conformità CE DIRETTIVA MACCHINE

Levigatrice KFFMEW210, FMEW214 Stanley Europe dichiara che questi prodotti descritti al paragrafo "Dati tecnici" sono conformi a: 2006/42/EC, EN62841-1:2015, EN62841-2-4:2014. Questi prodotti sono conformi alla Direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Stanley Europe al seguente indirizzo oppure consultare l'ultima di copertina del manuale. Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Stanley

è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio). Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni di Stanley

sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Stanley

di 1 anno e la sede del tecnico riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Stanley

di zona all'indirizzo indicato in questo manuale. Visitare il nostro sito web www.stanley.eu/3 per registrare il prodotto Stanley

appena acquistato e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali. (Vertaling van de originele instructies) NEDERLANDS Bedoeld gebruik De FMEW214, KFFMEW210 Stanley
