Marca	Stanley
Modello	Fatmax FMEW20
Tipo	Levigatrice a nastro
Utilizzo previsto	Legno, plastica, superfici verniciate
Tensione di ingresso	230 V CA
Potenza assorbita	1010 W
Velocità del nastro	190 - 380 m/min
Dimensioni della suola	75 x 533 mm
Peso	3,4 kg
Livello di pressione sonora	88 dB(A) (incertezza 3 dB)
Livello di potenza sonora	99 dB(A)
Vibrazioni	3,3 m/s² (incertezza 1,5 m/s²)
Alimentazione	Rete, doppio isolamento
Variatore di velocità	Sì
Sacchetto per la polvere	Incluso
Collegamento aspirapolvere	Sì
Centraggio del nastro	Regolabile
Cambio del nastro	Senza attrezzi (leva di tensione)
Garanzia	12 mesi
Manutenzione	Pulizia regolare delle aperture di ventilazione
Sicurezza	Doppio isolamento, protezione contro la polvere

Domande frequenti - Fatmax FMEW20 STANLEY

Come installare un nastro abrasivo?

Tirare la leva di tensione (5) verso l'esterno per rilasciare la tensione, rimuovere il vecchio nastro, posizionare il nuovo nastro rispettando la direzione della freccia, quindi spingere la leva verso l'interno per tendere il nastro.

Come centrare il nastro abrasivo?

Accendere l'utensile tenendolo capovolto e ruotare la manopola di centraggio (6) finché il nastro non è centrato sui rulli.

Come usare il variatore di velocità?

Ruotare la rotella del variatore di velocità (3) nella posizione desiderata. Utilizzare la velocità alta per il legno, media per impiallacciature e sintetici, bassa per il vetro acrilico e la rimozione di vernice.

Come collegare un aspirapolvere?

Inserire il tubo dell'aspirapolvere nel raccordo di evacuazione della polvere (7) situato sul retro dell'utensile.

Quali materiali posso carteggiare?

Questa levigatrice è progettata per carteggiare legno, plastica e superfici verniciate.

Qual è la garanzia di questo utensile?

Stanley offre una garanzia di 12 mesi dalla data di acquisto, soggetta ai termini e condizioni e presentazione della prova d'acquisto.

Come pulire l'utensile?

Pulire regolarmente le aperture di ventilazione con una spazzola morbida o un panno asciutto. Pulire il gruppo motore con un panno umido senza detergenti abrasivi.

Cosa fare se il nastro deriva durante la carteggiatura?

Fermare l'utensile, verificare che il nastro sia installato e centrato correttamente. Utilizzare la manopola di centraggio (6) per regolare l'allineamento.

Posso usare l'utensile senza il sacchetto per la polvere?

Sì, ma si consiglia di utilizzare il sacchetto per la polvere o di collegare un aspirapolvere per ridurre i rischi legati alla polvere.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre una protezione per gli occhi e una maschera antipolvere. Tenere l'utensile per le superfici di presa isolate. Assicurarsi che l'interruttore sia in posizione di arresto prima di collegare l'utensile.

MANUALE UTENTE Fatmax FMEW20 STANLEY

(Traduzione del testo originale)

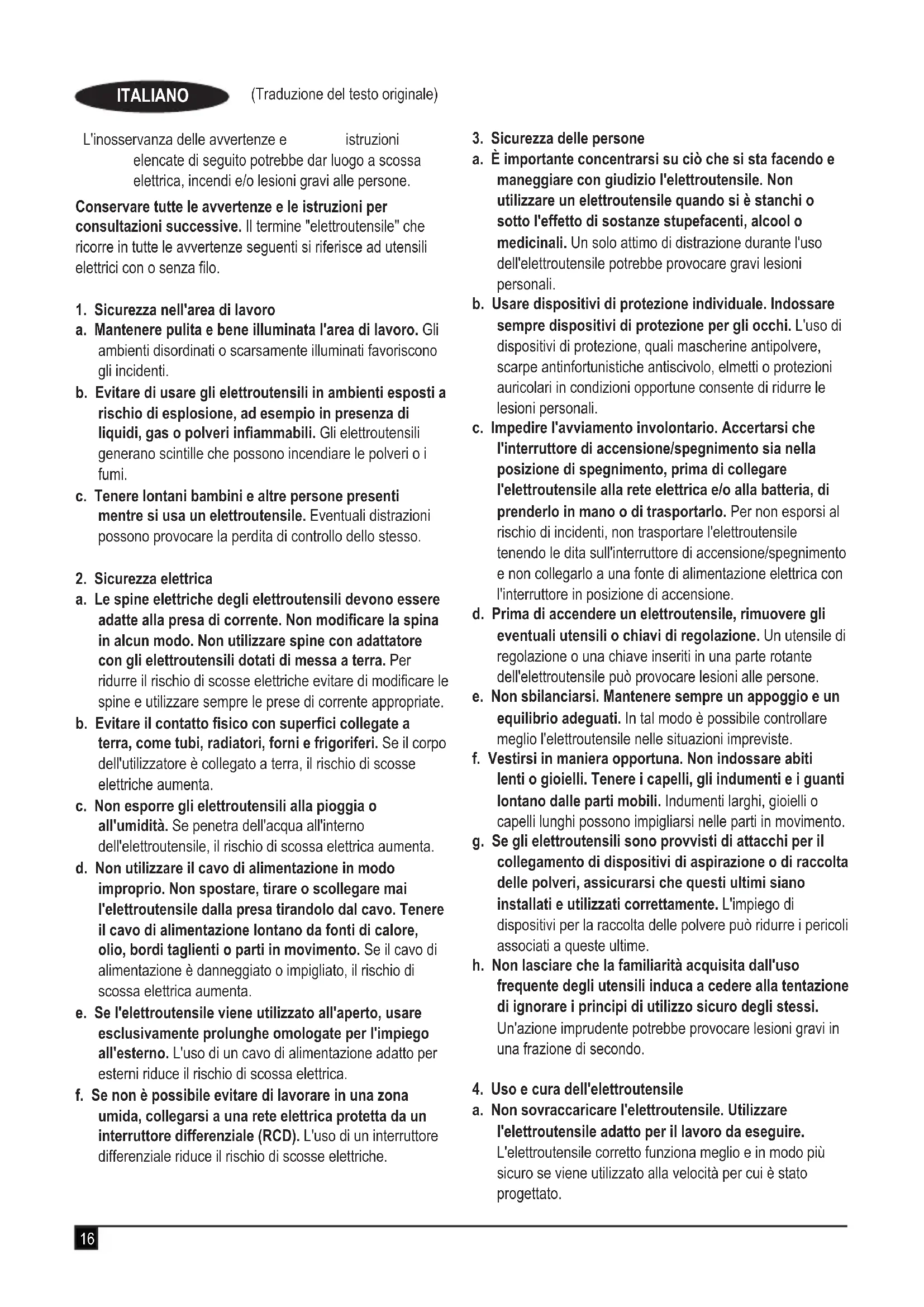

ITALIANO

Uso previsto

Le levigatrici a nastro KFFMEW200, FMEW204 Stanley Fatmax® sono state progettate per levigare superfici verniciate e in legno, metallo e plastica. Questo utensile è stato progettato per uso professionale e privato e per utenti non professionisti.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli eletttroutensili

Avvertenza! Leggere attendamente tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l'eletttroutensile.

L'inosservanza delle avventenze e istruzioni elencate di seguito potrebbe dar luogo a scossa elettrica, incendi e/o lesioni gravi alle persone.

Conservare tutte le avventenze e le istruzioni per consulazioni successive. Il termine "elettrotensile" che ricorre in tutte le avventenze seguenti si riferisce ad utensili elettrici con o alla filo.

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.
c. Tenere lontani bambini e altre persone presente quando si usa un elettROUTensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

2. Sicurezza elettrica

a. Le spine elettriche degli elettROUTensili devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzato spine con adattatore con gli elettROUTensili dotati di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzato sempre le prese di corrente appropriate.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornì e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche augmente.
c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetrà dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.
d. Non utilizzato il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'eeltroutensile alla presa tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumento.
e. Se l'elettROUTENSILE viene utilizzato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto per esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interrottore differenziale (RCD). L'uso di un interrottore differenziale riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. è importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettROUTensile. Non utilizzare un elettROUTensile quando si è stanchi o fatto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di disturazione durante l'uso dell'elettROUTensile potrebbe provocare gravi lesioni personali.

b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesions personali.

c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettROUTENSILE alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettROUTENSILE tenendo le dita sull'interruttore di accensione/spegnimento e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.

d. Prima di accendere un eletttroutensile, rimuovere gli eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inserti in una parte rotante dell'eletttroutensile può provocare lesioni alle persone.

e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possible controllare meglio l'eeltroutensile nelle situazioni impreviste.

f. Vestirsi in maniera opportuna. Non indossare abiti lenti o gioielli. Tenere i capelli, gli indumenti e i guanti Iontano delle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g. Se gli eletttroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polvere cui po ridurre i pericoli associati a queste ultime.

h. Non lasciare che la familiarità acquisita dall'uso Frequente degli utensili induca aCEDERE alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettROUTensile. Utilizzato l'elettROUTensile adatto per il lavoro da eseguire. L'elettROUTensile corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato.

b. Non utilizzato l'eletttroutensile se l'interruttore di accensione/spegnimento è difettioso. Qualsiasi eletttroutensile che non possa essere controllatotramite l'interruttore è pericoloso e delve essere riparato.
c. Scollegare la spina alla presa di corrente e/o la batteria dall'eletttroutensile prima di regolarlo, sostiturne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentamente l'eletttroutensile.
d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori alla portata dei bambini. Non consentire l'uso dell'elettrotensile a persona inesperte o che non abbiano fatto le presenti istruzioni d'uso.

Gli elettROUTensili sono pericolosi in mano a persona inesperte.

e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono promettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottomosti a corretta manutenzione.
f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilità il controllo.
g. Utilizzare l'eletttroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'eletttroutensile per impieghi diversi da quelli previsti potò dare luogo a situazioni di pericolò.
h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza traccce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'eeltroutensile nel caso di imprevisti.

5. Assistenza

a. Fare ripare l'elettROUTensile esclusivamente da personale qualificato,utilizzando solo pezzi di ricambio originali.In questo modo sare possibile mantenere la sicurezza dell'elettROUTensile.

Ulteriori avventenze di sicurezza riguardanti l'eletttroutensile

Avvertenza! Altri avvisi di sicurezza per le levigatrici.

Afferrare l'elettROUTENSILE sull'impugnatura isolata, dato che il nastro/base di levigatura potrebbe venire a fatto con il proprio filo di alimentazione. Il taglio di un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettROUTENSILE e potrebbe esporre l'operatore a scosse elettriche.
Usare Morse o altri metodi pratici per fissare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo dell'elettrotensile.
Avvertenza! Il contatto o l'inalazione della polvere genera alla levigatura potrebbe nuocere alla salute dell'operatore e delle eventuali altri persone presenti. Indossare una mascherina antipolvere specifica per polveri e fumi e accertarsi cheanche le persone presenti nell'area di lavoro o che vi entrano siano adeguatamente protette.
Dopo la levigatura, rimuovere tutte la polvere.
Prestare molta attenzione quando si levigano superfici verniciate con prodotti che probabilmente contengono il piombo come componente di base oppure quando si levigano certi legni e metalli la cui polvere cui essere tossica:

Vietare l'accesso nell'area di lavoro a bambini o donne in gravidanza.
Non mangiare, bere o fumare nell'area di lavoro.
Smaltire polvere e rifiuti adottando le necessarie misure di sicurezza.

L'uso previsto è indicato nel presente manuale di istruzioni. Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli raccomandi nel presente manuale, si potrebbero verificare lesioni a personne e/o danni alle cose.

Sicurezza altrui

Questo elettrotensile non è destinato all'uso da parte di persona (compresi i bambini) con capacité fisiche, sensoriali o mentali ridotte, o prive di esperenza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'elettrotensile da parte di una persona responsable della loro sicurezza.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Rischi residui.

L'utilizzo dell'elettroutensile più comportare rischi residui non necessariamente riportati nelle presenti averventenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolongato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
lesioni causate o subite durante la sostituzione di parti, lame o accessori;
lesioni causate dall'impiego prolongato di un elettrotensile ( quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);
menomazioni uditive;
rischi per la salute causati dall'aspirazione di polvere genera dall'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al capitolo "Dati tecnici" e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto alla normativa EN 62841 e posso sono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettrotensile può variarare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può essereplettere quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste alla normativa 2002/44/ CE destinata alla protezione delle persone che utilizzato regolarmente eletttroutensili per lo svolgimento delle propria mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'eletttroutensile viene usato,及其他 che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'eletttroutensile rimane spento, quelli in cui è accesso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni alle persona, l'utilizzatore deve leggere il manuale d'istruzioni.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettROUTensile rende superfluo il filo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valore indicato sulla targhetta dei valori nominali.

Se il cavo di alimentazione necessita di essere sostituito, è necessario farlo sostituire dal produttore o presso un centro di assistenza Stanley FatMax autorizzato, in modo da evitare rischi.

Caratteristica

Questo utensile presente alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento
2. Tasto di blocco dell'interruttore
3. Selettore di velocità variabile
4. Impugnatura
5. Leva di tensionamento
6. Manopola di centraggio
7. Presa per aspirazione delle polveri

Assemblaggio

Avvertenza! Prima di assemblare l'eletttroutensile, assicurarsi che sua spento e scollegato alla presa di corrente.

Montaggio del nastro di levigatura (fig. A)

Avvertenza! Non utilizzato mai l'electroutensile sono il nastro di levigatura.

Tirare verso l'esterno la leva di tensionamento (5) per eliminare la tensione dal nastro di levigatura (9).
Togliere il nastro di levigatura vecchio.
Infilare un nuovo nastro di levigatura sui rulli. Accertarsi che la freccia sul nastro di levigatura sia rivolta nella medesima direzione della freccia sull'elettroutensile.
Premere versus l'interno la leva di tensionamento (5) per tendere il nastro di levigatura.

Regolazione dell'allineamento del nastro di levigatura (fig. B)

Per avere la certezza che il nastro di levigatura segua il giusto percorso, è necessario centrarlo sui rulli.

Accendere l'elettROUTensile quando lo si Tiene in posizione capovolta.
Ruotare la manopola di centraggio (6) come richiesto fina a che l'allineamento del nastro non sua concentrato sui rulli.

Montaggio e rimozione del sacchetto di raccolta della polvere (fig. C)

Far scorrere il sacchetto di raccolta della polvere (8) sull'apertura d'estrazione della polvere (7).

Per togliere il sacchetto di raccolta della polvere, sfilarlo dall'apertura.

Collegamento a un aspirapolvere

Collegare il tubo dell'aspirapolvere infrilandolo nell'apertura di estrazione della polvere (7).

Impiego

Avvertenza! Lasciare che I'elettROUTensile funzioni al proprio ritmo. Non sovraccaricarlo.

Selettore di velocità variabile

Il dato della velocità variable consente di adattare la velocità dell'elettroutensile al materiale del pezzo.

Regolare la manopola di lavoro della velocità variabile (3) sulla regolazione richiesta. Usare una velocità alta per il legno, media per le impiallacciature e i materiali sintetici bassa per il plexiglas, i metalli non ferrosi e per eliminare la vernice.

Accensione e spegnimento

Per accendere l'elettroutensile, premere l'interruttore di accensione/spegnimento (1).
Per il funzionamento continuo, premere il pulsante di bloccaggio (2) e rilasciare l'interruttore di accensione.
Per spagnere l'elettroutensile, rilasciare l'interruttore di accensione. Per spagnere l'elettroutensile durante il funzionamento continuo, premere di nuovo l'interruttore di accensione e rilasciarlo.

Consigli per un utilizzo ottimale

Tenere sempre l'eeltroutensile con entrambé le mani.
Non esercitare una pressione eccessiva sull'eletttroutensile.
Verificare regolarmente lo stato del nastro di levigatura. Se necessario, sostuirlo.
Levigare sempre usingo una carta abrasiva con una grana analoga a quella del legno.
Quando si carteggiano strati di vernice nuova, adoperare carta con grana fine prima di applicare lo strato successivo di vernice.
Sulle superfici rugose, o quando si rimuvonto strati di vernice, iniziare a levigare con carta abrasiva a granagrossa. Su superfici di altri tipo, cominciare con una granamedia. In entrambi i casi, per ottenere una rifinitura omogenea passare gradualmente a una granasottile.
Consultare il rivenditore per ulteriori informazioni sugli accessori disponibili.

Manutenzione

Questo appearecchio Stanley Fatmax con oswana filo è stato progettato per funzionare a lungo con una manutenzione minima.

Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di eseguire interventi di manutenzione su eletttroutensili con oswana filo procedere come descripto di seguito.

Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
Pulire regolarmente l'alloggiamento del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Sostituzione della spina (solo Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

smaltire in sicurezza quella vecchia;
collegare il filo marrone al morsetto sotto tensione della nuova spina.
collegare il filo blu al morsetto neutro.

Avvertenza! Non deve essere effettuato alcun collegamento al terminale di messa a terra. Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile raccommando: 5 A.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo significolo non devono essere smaltiti con i rifiuti domestici normali.

Prodotti e batterie contengono materiali che sono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpp.com

Dati tecnici

	KFFMEW200 (Tipo 1)	FMEW204 (Tipo 1)
Tensione in ingresso VCA	230	230
Potenza assorbita W	1010	1010
Velocità nastro m/min	190 - 380	190 - 380
Base di levigatura mm	75 x 533	75 x 533
Peso kg	3,4	3,4

Livello di pressione sonora misurato in conformità alla norma EN 62841:

Pressione sonora (LpA) 88 dB(A), incertezza (K) 3 dB(A) Potenza acustica (LWA) 99 dB(A), incertezza (K) 3 dB(A)

Valori totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN62841:

Valore emissioni vibrazioni (a_h) 3m / s^2 incertezza (K) 1.5m / s^2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

Levigatrice a nastro KFFMEW200, FMEW204

Stanley Europe dichiara che quosti prodotti descritti al paragrafo "Dati tecnici" sono conformi a:

2006/42/EC, EN 62841-1:2015; EN 62841-2-4:2014

Questi prodotti sono conformi alla Direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Stanley Europe al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di quello documento technique e rilascia但这a dichiarazione periconto di Stanley® Fatmax®.

R. Laverick

Direttore tecnico

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgio

28/08/2018

Garanzia

Stanley Fatmax è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi alla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni di Stanley® Fatmax® e sare necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Stanley® Fatmax® di 1 anno e la sede del tecnico riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Stanley® Fatmax® di zona all'indirizzo indicato in quello manuale.

Visitare il nostro site web www.stanley.eu/3 per registrar il prodotto Stanley® Fatmax® appena acquistato e ricevee gli aggiornamenti sui nuovi prodotti e le offerte speciali.
