Merke	Stanley
Modell	Fatmax FMEW20
Type	Båndsliper
Tiltenkt bruk	Tre, plast, malte overflater
Inngangsspenning	230 V AC
Opptatt effekt	1010 W
Båndhastighet	190 - 380 m/min
Såle dimensjoner	75 x 533 mm
Vekt	3,4 kg
Lydtrykknivå	88 dB(A) (usikkerhet 3 dB)
Lydeffektnivå	99 dB(A)
Vibrasjoner	3,3 m/s² (usikkerhet 1,5 m/s²)
Strømforsyning	Nett, dobbel isolasjon
Hastighetsregulator	Ja
Støvbeholder	Inkludert
Støvsugertilkobling	Ja
Sentrering av bånd	Justerbar
Båndskifte	Uten verktøy (strammespak)
Garanti	12 måneder
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger
Sikkerhet	Dobbel isolasjon, støvbeskyttelse

Ofte stilte spørsmål - Fatmax FMEW20 STANLEY

Hvordan installere et slipebånd?

Trekk strammespaken (5) utover for å løsne spenningen, fjern det gamle båndet, plasser det nye båndet i pilens retning, og skyv deretter spaken innover for å stramme båndet.

Hvordan sentrere slipebåndet?

Slå på verktøyet holdt opp ned og drei sentreringsknappen (6) til båndet er sentrert på rullene.

Hvordan bruke hastighetsregulatoren?

Drei hastighetsreguleringshjulet (3) til ønsket posisjon. Bruk høy hastighet for tre, middels for finér og syntetiske materialer, lav for akrylglass og fjerning av maling.

Hvordan koble til en støvsuger?

Sett støvsugerslangen inn i støvavtrekket (7) bak på verktøyet.

Hvilke materialer kan jeg slipe?

Denne slipemaskinen er designet for å slipe tre, plast og malte overflater.

Hva er garantien for dette verktøyet?

Stanley gir en garanti på 12 måneder fra kjøpsdato, underlagt generelle vilkår og mot fremvisning av kjøpsbevis.

Hvordan rengjøre verktøyet?

Rengjør regelmessig ventilasjonsåpningene med en myk børste eller tørr klut. Rengjør motorblokken med en fuktig klut uten slipende rengjøringsmidler.

Hva gjør jeg hvis båndet driver under slipping?

Stopp verktøyet, kontroller at båndet er riktig installert og sentrert. Bruk sentreringsknappen (6) for å justere justeringen.

Kan jeg bruke verktøyet uten støvbeholderen?

Ja, men det anbefales å bruke støvbeholderen eller koble til en støvsuger for å redusere risiko knyttet til støv.

Hvilke sikkerhetstiltak bør jeg ta?

Bær alltid vernebriller og støvmaske. Hold verktøyet i de isolerte gripeflatene. Forsikre deg om at bryteren er i av-posisjon før du kobler til verktøyet.

BRUKSANVISNING Fatmax FMEW20 STANLEY

(Oversattning av originalanvisin ingarna)

SVENSKA

(Oversattning av originalanvis- ningarna)

(Oversettelse av de opprinnelige instruksjonene)

Tiltenkt bruk

KFFMEW200, FMEW204 Stanley Fatmax bandslipemaskinen din er konstruert for sliping av treverk, metall, plast og malte overflater. Slike verktoy er tiltenkt bade fagarbeidere og private brukere.

Sikkerhetsinstruktjoner

Generelle sikkerhetsadvarsler for elektroverktoy

Advarel! Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som folver dette elektriske verktoyet. Hvis advarslene og anvisingene nedenfor ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige persorskader.

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Uttrykket "elevtroverktoy" i alle advarsiene nedenfor gjelder for strømdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).

1. Sikkerhet i arbeidsomradyet

a. Hold arbeidsomraret rent og godt opplyst. Rotete ellermrke omrader en invitasjon til ulykker.
b. Ikke arbeid med elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det befinner seg brenbare væsker, gass erler stov. Elektrisk verktoy skaper gnister som kan antennene stov erler gasser.
c. Hold barn og andre personer unna nár du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

1. Elektrisk sikkerhet

a. Stöpselet til verktøyet på passer til stikkontakten. Aldri modifierstöpselet på noen mæte. Ikke bruk adapterstöpsler til jordee elektriske verktøy. Umodifiserte stöpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b. Unngå kroppskontakt med jordee overflater som rør, radiatorer, komfyrer og kjoleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet.
c. Ikke utsett elektroverktoy for regn aller fuktigkeit.
Dersom detkommen vann inn i et elektrisk verktoy vil det øke risikoen for elektrisk sjokk.
d. Unnga uforsvarlig behandling av ledningen. Aldri bruk ledningen til a bare, trekke erler dra ut stopselet til det elektriske verktoyet. Hold ledningen borte fra varme, olje, skarpe kanter ellere bevegelige deler. Skadede ell innviklede ledninger oker risikoen for elektrisk sjokk.
e. Nár du bruker et elektroverktý utendørs, má du bruke en skjøteledning som er egnet til utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt.
f. Hvis du ikke kan unngå Å bruke elektroverktøy på et fuktig sted, på du bruke en strømforsyning som er beskyttet med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

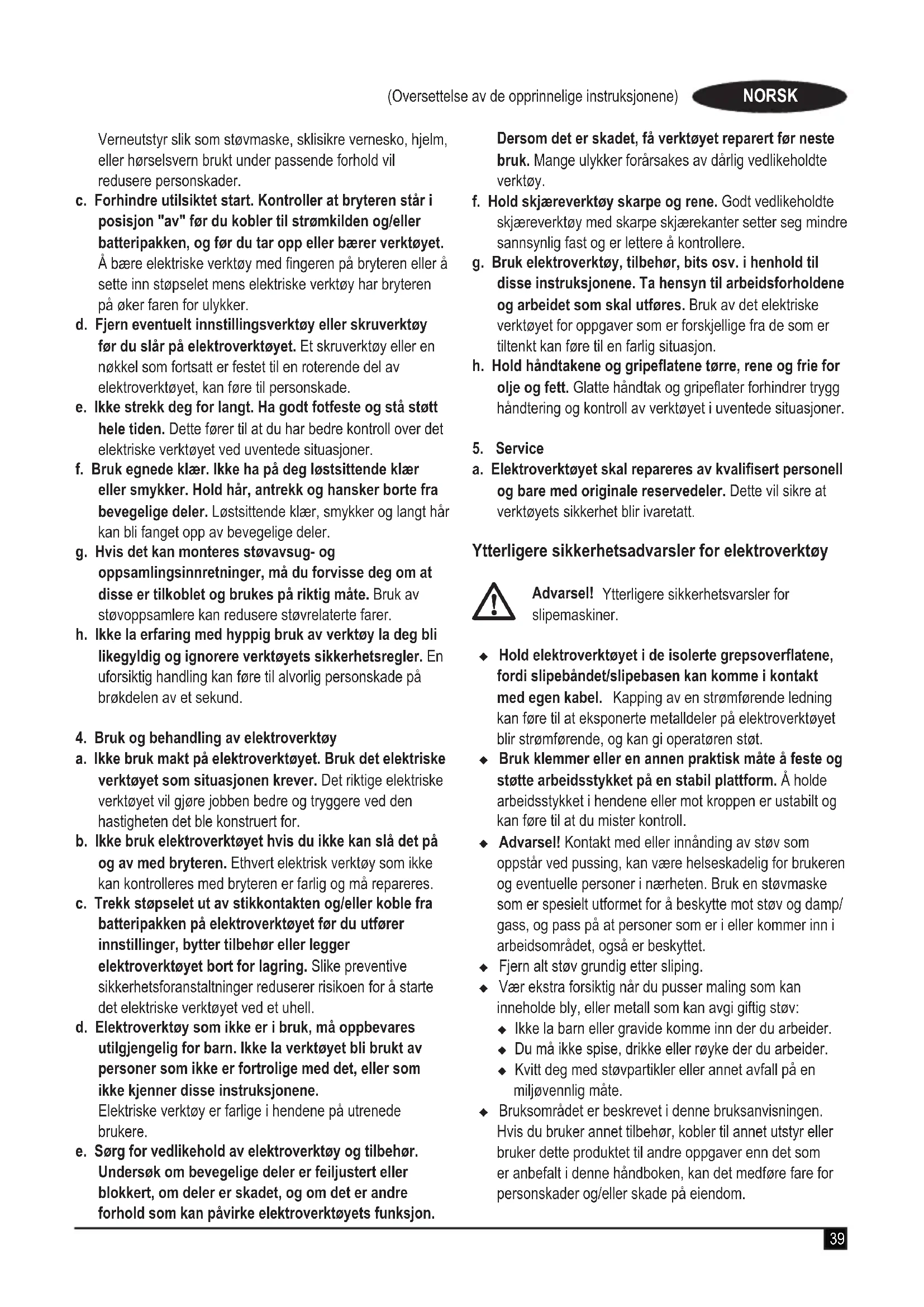

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis sunn fornuft nár du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt erer pavirket av medikamenteer, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan fore til alvorlig personskade.
b. Bruk personlig verneutstyr. Bruk alltid vernerbriller.

Verneutstyr sik som stovmaske, sklisikre vernesko, hjelm, eller horselsvern brukt under passende forhold vil redusere persorskader.

c. Forhindre utilisiktet start. Kontroller at bryteren stared i posisjon "av" for du kobler til strømkilden og/eller batteripakken, og for du tar opp erller bærer verktoyet. Å bare elektriske verktoy med fingeren på bryteren eller a sette inn storpselet mens elektriske verktoy har bryteren på øker faren for ulykker.
d. Fjern eventuelt innstillingsverktøy aller skruverktøy før du slar på elektronverktøyet. Et skruverktøyet en nokkel som fortsett er festet til en roterende del av elektronverktøyet, kan fore til personskade.
e. Ikke strekk deg for langt. Ha godt fotfeste og stå stott hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f. Bruk egnede klær. Ikke ha pa deg løstsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt här kan bli fanget opp av bevegelige deler.
g. Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa riktig mate. Bruk av stovoppsamlere kan redusse stvrelaterte farer.
h. Ikke la erfaring med hypppig bruk av verktoy la deg bli likegyldig og ignorerere verktoyets sikkerhetsregler. En uforsiktig handling kan fore til alvorlig personskade pa brokdelen av et sekund.
4. Bruk og behandling av elektroverktoy
a. Ikke bruk makt på elektronverktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gøre jobben bedre og tryggere ved den hastigheten det ble konstrukt for.
b. Ikke bruk elektroverktøyet hvis du ikke kan SLA det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og ma repareres.
c. Trekk stopselet ut av stikkontakten og/eller koble fra batteripakken pa elektroverktoyet for du utforer innstlinger, bytter tilbehør erler legger elektroverktoyet bort for lagring. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for a starte det elektriske verktoyet ved et uhell.
d. Elektroverktøy som ikke er i bruk, på oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjennerppe instruksjonene. Elektriske verktøy er farlige i hendene på utrenede brukere.
e. Sorg for vedlikehold av elektroverktoy og tilbehør. Undersok om bevegelige deler er feiljustert aller blokkert, om deler er skadet, og om det er andre forhold som kan paviske elektroverktoyets funksjon.

Dersom det er skadet, fá verktøyet reparert før;neste bruk. Mange ulykker forårsakes av)darlig vedlikeholdte verktøy.

f. Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe skjærekanter setter segindre sannsynlig fast og er littere Å kontrollere.
g. Bruk elektroverktøy, tilbehør, bits osv. i henhold tilppe disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan fere til en farlig situasjon.
h. Hold handtakene og gripeflatene tøre, rene og frie for olje og fett. Glatte handtak og gripeflater forhindrer trygg handtering og kontroll av verktøyet i uventede situasjoner.

5. Service

a. Elektroverktøyet skal repareres av kvalifisert personell og bare med originale resedeler. Dette vil sikre at verktøyesikkerhet blir ivaretatt.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsell Ytterligere sikkerhetsvarsler for slipemaskiner.

Hold elektroverktøyet i de isolerte grepsoverflatene, fordi slimebandet/slimebasen kankommen i kontakt med egen kabel. Kapping av en strømforende ledning kan fore til at eksponerte metalldeler på elektroverktøyet blir strømforende, og kan gi operatoren stot.
Bruk klemmer aller en annen practisk mæte á feste og stotte arbeidsstykket på en stabil plattform. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan fore til at du mister kontroll.
Advarsel! Kontakt med aller innanding av stov som oppstar ved pissing, kan vare helseskadelig for brukeren og eventuelle personer i nærhen. Bruk en stovmaske som er spesielt utformet for a beskytte mot stov og damp/ gass, og pass pa at.personer som er i ellerkommen inn i arbeidsomradyet, ogsa er beskyttet.
Fjern alt stov grundig etter sliping.
Vær ekstra forsiktig nár du pusser maling som kan inneholde bly, eller metall som kan avgi giftig støv:

Ikke la barn aller gravide komme inn der du arbeider.
Du ma ikke spise, drikke aller røyke der du arbeider.
Kvitt deg med stovpartikler aller annet avfall pa en miljøvennlig mate.

Bruksområdet er beskrevet i/DDne braksanvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i/DDne handboken, kan det medfore fare for personskader og/eller skade pa eiendom.

Andre personers sikkerhet

Dette apparatet er ikke ment for bruk av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, uller mangel på erfaring og kunnskap, med mindre de fãr tilsyn uller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.
Barn må holds under oppsyn, sorg for at de ikke leker med apparatet.

Andre risikoer.

När verktøyet brukes, kan det oppsta ytterligere risikoor som kanskje ikke er beskrevet i de medfolgende sikkerhetsadvarslene. Disse risikoene kan bl forårsaket av feil bruk, langvarig bruk osv.

Sylv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetsiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer:

Persanskader som forarsakes av beroring av en roterende/bevegelig del.
Personskader som oppstär ved skifte av deler, blader ellertilbehør.
Personskader som skyldes for lang tids bruk av verktøyet. Nå du bruker et verktøy i Lange期内er, ma du sorge for a ta regelmessige pauser.
Horselskader.
Helsefarer forarsaket av innanding av stov som utvikler seg nár du bruker verktoyet (eksempel: arbeid med tre, spesielt eik, bok og MDF.)

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt mål't i henhold til en standard testmetode som er angitt i EN 62841, og kan brukes til ÅSAMmenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan øgså brukes til en forelpig vurdering av eksponering.

Advarel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktoyet kan avvike fra den oppgitte verdien avhengig av maten verktoyet blir brukt pa. Vibrasjonsnivaet kan oke over nivaet som er oppgitt.

Når det vurderes vibrasjonsekponering for Å avgjøré
hvilke sikkerhetstiltak som kreves ifolge 2002/44/EF, for Å beskytte personer som bruker elektroverktøy regelmessig til arbeidsformål, skal det, när vibrasjonsekponeringen anslås, tas hensyn til de faktiske bruksforholdene og maten verktøyet blir brukt på. Dette inkluderer Å ta hensyn til alle deler avbruksyyklusen, for eksempel när verktøyet er avslätt, när det går på tomgang og när utløseren er trykket inn.

Advarsell Brukeren må lese handboken for a redusere risikoen for persorskade.

Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jording er derfor ikke ndvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Hvis strømledningen ma skiftes ut, skal dette gjores av produsenten eller et autorisert Stanley FatMax-servicesenter for a unngå fare.

Funksjoner

Dette verktoyet har noen av ellare falgende egenskaper.

1. På-/av-bryter
2. Laseknapp
3. Hjul for hastighetsregulering
4. Handtak
5. Strammehandtak
6. Sentreringsknott
7. Stovsugeruttak

Montering

Advarsell For monteringen ma du passage pa at verktoyet er slatt av, og at stopselet er trukket ut.

Montere slopeband (fig.A)

Advarsell Verktoyet ma aldri brukes uten slipeband.

Trekk strammehandtaket (5) utover for a fjerne strammingen i landslide (9).
Fjern det gamle slidebandet.
Plasser et nytt slepeband over rullene.Pass pa at pilen pslipebandet peker i samme retning som pilen pa verktoyet.
Skyy strammehandtaket (5) innover for a stramme landslidebandet.

Justere sporingen for slepebandet (fig. B)

Du ma plassere splicebandetmidtparrulleneforatdet skalfresrikrig.

Sla pā verktøyet mens du holder det opp ned.
Vri sentreringsknotten (6) sik at beltet blir sentrert over rullene.

Sette pà og ta av støvposen (fig. C)

Skyv stovposen (8) over stovuttaket (7).
Skyv stovposen av stovuttaket for a fjerne den.

Koble til en stovsuger

Koble stovugslangen til stovuttaket (7).

Bruk

Advarsell! La verktoyet arbeide i sin egen hastighet. Må ikke overbelastes.

Hastighetskontroll

Ved hjelp av kontrollen for variabel hastigkeit kan du tilpasse verktøyets hastigkeit etter materialet i arbeidsstykket.

Sett hastighetskontrollen (3) til ønsket innstilling. Bruk høy hastighet til tre, middels hastighet til finer og syntetiske stoffer og lav hastighet til akrylglass, ikke jernholdige metaller og fjerning av lakk og maling.

Slå på og av

Trykk pa av/pa-knappen (1) for a sla verktoyet pa.
Hvis du onsker a holde verktoyet i kontinuerlig drift, trykker du inn laseknappen (2) og slipper av/pa-knappen.
Slipp pã/av-knappen for 日 slá verktøyet av. Hvis du vil slá av verktøyet fra kontinuerlig drift, ma du trykke inn av/ pa-knappen en gang til og sa slippe den.

Råd for optimal bruk

Hold alltid verktoyet med begge hender.
Ikke trykk for hardt pa verktoyet.
Kontroller tilstanden til slepebandet regelmessig. Bytt etter behov.
Slip alltid i treets fiberretning.
Nár du skal splice nye malingsstrk før du skal male et nytt strk, bruker du ekstra finkornet splicepapir.
Pá veldig ujevne overflater, ellr nár du skal fjerne flere lag med maling, begynner du med et grovere slopepapir. Pá andre overflater begynner du med et middels grovkornet slopepapir. I begge tilfeller bytter du gradvis til mer finkornet slopepapir for à fa en glattere overflate.
Kontakt forhandleren for a fã mer informasjon om tilgengelig tilbehør.

Vedlikehold

Stanley Fatmax-appearatet/verktoyet ditt (batteridrevet ell er med kabel) er konstruert for a vare i drift over lengretid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig a sorge for riktig stell av verktoyet og regelmessig renhold.

Advarsell F or du utforer vedlikehold pa elektriskdrevet/ batteridrevet elektroverktoy:

Rengjørventilasjonsapningene i verktøyet jevnlig med en myk børste eller tørklut.
Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller lsemeddelbaserte rengjøringsmidler.

Skifte stöpsel (bare Storbritannia og Irland)

Dersom du trenger a sette pa et nytt stopsel:

Kast det gamle stopselet pa en trygg mate.

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for a redusere behovet for nye rmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruki henhold til lokale regler.

Mer informasjon finner du pà www.2helpU.com.

Tekniske data

	KFFMEW200 (Type 1)	FMEW204 (Type 1)
Inngangsspenning V ac	230	230
Inngangseffekt W	1010	1010
Bändastigheit m/min	190 - 380	190 - 380
Slipebase mm	75 x 533	75 x 533
Vekt kg	3,4	3,4

Lydtrykkniv a henhold til EN 62841:

Lydttrykk (L_p) 88 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (L_WA) 99 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (triaks vektorsum) bestemt i samsvar med EN62841:

Vibrasjonsemisjonsverdi (a_h) 3 m/s^2 , usikkerhet (K) 1.5 m/s^2

EF-samsvarserklaring

MASKINDIREKTIVET

KFFMEW200, FMEW204 bändslipemaskin Stanley Europe erklær at disse produktene som er beskrevet under «Tekniske data» er i samsvar med: 2006/42/EC, EN 62841-1:2015; EN 62841-2-4:2014

(Oversettelse av de opprinnelige instruksjonene)

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir davon erklæringen på vegne av Stanley Fatmax.

R. Laverick

Elektricitet og sikkerhed

Advarel! Kontroller før samling, at værktoget er slukket, og at stikket er taget ud af stikkontakten.

Montering af et slideband (fig. A)

Stanley Europe erklær, atprodukterne beskrevet under "Tekniske data" er i overensstemmelse med:

2006/42/EC, EN 62841-1:2015; EN 62841-2-4:2014
