CS 40036 Bp - Zaag Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze kettingzaag
Merk	Kärcher
Model	CS 40036 Bp
Nominale spanning	36 V
Kettingsnelheid onbelast	23 m/s
Lengte geleidingsrail	400 mm
Snijlengte	340 mm
Kettingsteek	3/8"
Inhoud kettingolietank	160 ml
Gewicht (zonder accublok)	5,0 kg
Afmetingen (L × B × H)	904 × 217 × 261 mm
Geluidsdrukniveau (LpA)	92,9 dB(A)
Geluidsvermogensniveau (LwA)	103,9 dB(A)
Trillingswaarde (voorste handgreep)	3,0 m/s²
Trillingswaarde (achterste handgreep)	3,4 m/s²
Voeding	Lithium-ion accu 36 V (Battery Power+ Kärcher)
Veiligheidsvoorzieningen	Kettingrem, klauwaanslag, kettinggrendel, anti-terugslagketting
Vereiste beschermingsmiddelen	Helm, gehoorbescherming, vizier, snijbestendige handschoenen, beenbeschermers, veiligheidsschoenen
Regelmatig onderhoud	Regelmatig reinigen, controleren en afstellen van de kettingspanning, controleren van de kettingrem, slijpen of vervangen van de ketting
Reserveonderdelen	Gebruik uitsluitend originele Kärcher accessoires en onderdelen
Garantie	Volgens de voorwaarden van het land (zie factuur)

Veelgestelde vragen - CS 40036 Bp Kärcher

Hoe start ik de Kärcher CS 40036 Bp kettingzaag?

Zorg dat de accu is opgeladen en geplaatst. Laat de kettingrem los door de handbeschermer naar de handgreep te trekken. Druk op de ontgrendelingsknop van de hoofdschakelaar en vervolgens op de hoofdschakelaar. Het apparaat start.

Hoe controleer en stel ik de kettingspanning in?

Verwijder voor elk gebruik de accu en draag handschoenen. Draai de moeren van het deksel los. Draai de stelschroef tot de ketting ongeveer 6,5 mm van de rail is. Draai de moeren vast.

Welk type olie moet ik voor de ketting gebruiken?

Gebruik een door de fabrikant aanbevolen biologisch afbreekbare kettingolie. Vul het olietankje (inhoud 160 ml) voor elk gebruik.

Hoe laad ik de Kärcher 36 V accu op?

Gebruik uitsluitend de Kärcher Battery Power+ 36V snellader. Steek de lader in een stopcontact, plaats de accu. De LED geeft het laadniveau aan. Laat de accu niet langer dan 24 uur opladen.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een helm, gehoorbescherming, snijbestendige handschoenen, beenbeschermers en veiligheidsschoenen. Houd de zaag met beide handen vast, nooit boven schouderhoogte. Houd personen en dieren op meer dan 15 m afstand. Werk niet op een ladder.

Hoe reinig en onderhoud ik de kettingzaag?

Verwijder de accu. Reinig de ketting met een borstel, veeg de behuizing af met een droge doek. Controleer de kettingrem na elke reiniging. Slijp de ketting indien nodig en vervang deze als hij versleten is.

Hoe vervoer ik de kettingzaag veilig?

Verwijder de accu. Zet de kettingrem vast. Plaats de kettingbeschermer. Draag hem aan de voorste handgreep, geleidingsrail naar achteren. Voor lange ritten, leeg het olietankje.

Hoe bewaar ik de kettingzaag voor langere tijd?

Verwijder de accu, zet de kettingrem vast, plaats de kettingbeschermer. Laat de kettingolie leeglopen. Olie de ketting om roest te voorkomen. Bewaar op een droge, goed geventileerde plaats, uit de buurt van bijtende stoffen.

Wat moet ik doen als de kettingzaag niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Als de accu defect is, vervang deze dan. Laat bij oververhitting afkoelen. Raadpleeg de foutopsporingstabel in de handleiding.

Wat is de garantie van de Kärcher CS 40036 Bp kettingzaag?

De garantie dekt materiaal- en fabricagefouten volgens de geldende voorwaarden in uw land. Neem contact op met uw distributeur of een erkend servicecentrum met de aankoopfactuur.

GEBRUIKSAANWIJZING CS 40036 Bp Kärcher

Algemene instructies. 7 9

Veiligheidsinstructies 80

Toebehoren en reserveonderdelen 91

Veiligheidsinrichtingen 91

Symbolen op het apparaat 91

Veiligheidskleding 92

Beschrijving apparaat 9 2

Montage 92

Inbedrijftstelling 93

Werking 93

vervoer 95

Opslag. 95

Verzorging en onderhoud. 95

Hulp bij storingen 96

Garantie 97

EU-conformiteitsverklaring 97

Algemene instructies

Lees voor het eerste gebruik van het toestel dezeveiligheidsinstrumenties, deze oorspronkelijke gebruiksaanwijzing, de bij het accupackgeleverde veiligheidsaanwijzingen en de meegeleverde veiligheidsinstrumenties accupack /oplaadapparaat. Houd u hieraan.Bewaar de documentatievoor later gebruik of voor de volgende eigenaar.

Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijkke veiligheids-

voorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.

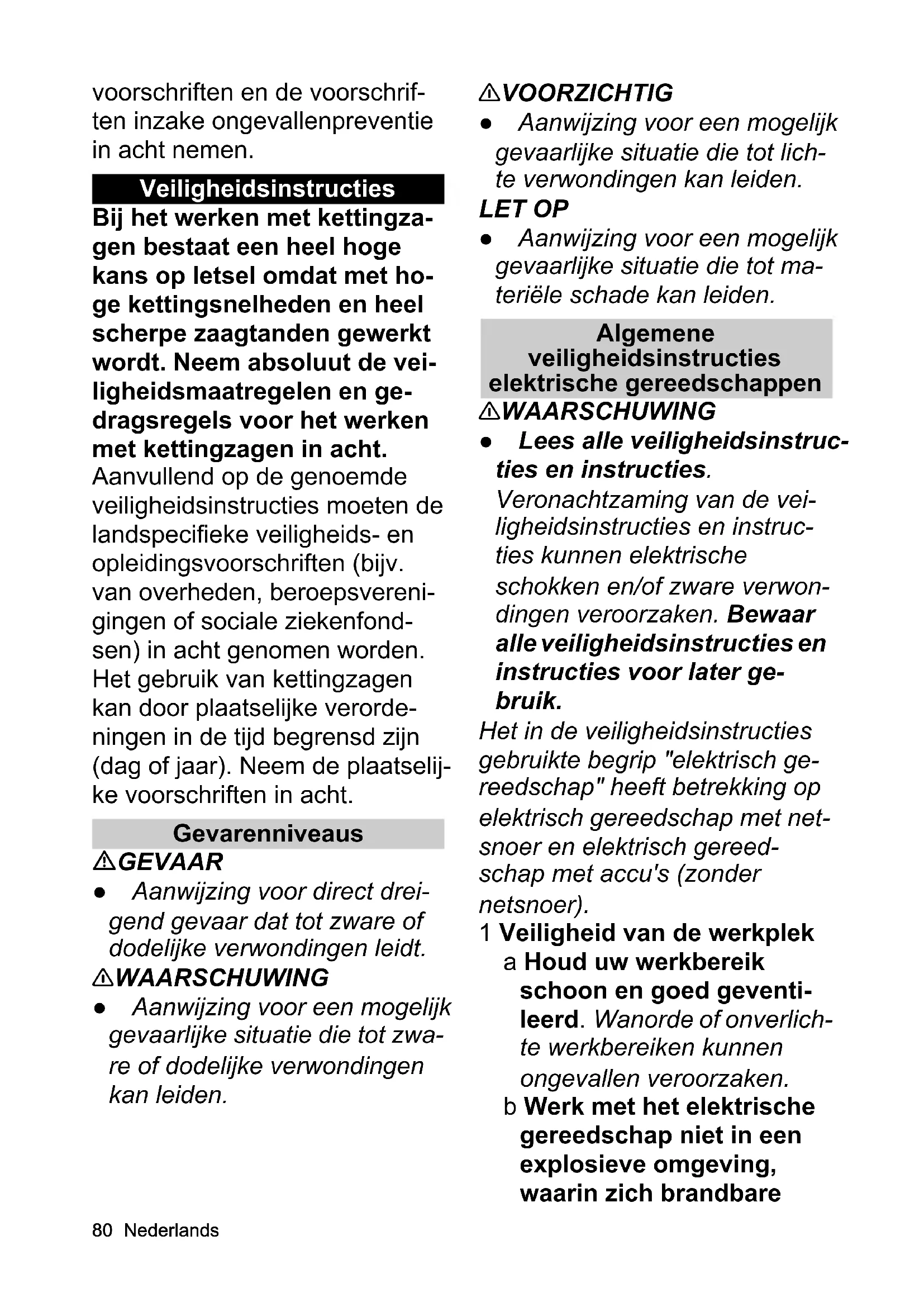

Veiligheidsinstructies

Bij het werken met kettingzagen bestaat een heel hoge kans op letsel odomat met ho-ge kettingsnelheden en heelscherpe zaagtanden gewerkt wordt. Neem absolut de veiligheidsmaatregelen en gedragsregels voor het werken met kettingzagen in acht.

Aanvullend op de genoemde veiligheidsinstrumenties要去en de landspecifieke veiligheids- en opleidingsvoorschriften (bijv. van overheden, beroepsverenigingen of sociale ziekenfondsen) in acht genomen worden. Het gebruik van kettingzagen kan doorplaatselijke verordeningen in dearendigrendijk (dag of一年多). Neem deplaatselijke voorschriften in acht.

Gevarenniveaus

GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dokelijke verwondingen leidt.

△WAARSCHUWING

• Aanwijzing voor een möglichke gevaarlijke situatie die tot zware of dodelijk verwondingen kan leiden.

△VOORZICHTG

• Aanwijzing voor een möglichke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

• Aanwijzing voor een möglichke gevaarlijke situatie die tot materiaanse schade kan leiden.

Algemene veiligheidsinstructies elektrische gereedschappen

△WAARSCHUWING

• Lees alle veiligheidsinstru-ties en instructies.

Veronachtzaming van de veiligheidsinstructies en instructies können elektrische schokken en/of zware verwondeningen verroorzaken. Bewaar alle veiligheidsinstructies en instructies voor later gezruik.

Het in de veiligheidsinstructies gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netsnoer en elektrisch gereedschap met accu's (zonder netsnoer).

1 Veiligkeit van de werkplek a Houd uw werkbereik schoon en goed geventi-leerd. Wanorde of onverlich- te werkbereiken können ongevallen veroorzaken.

b Werk met het elektrische gereedschap nicht in een explosieve omgeving, waarin zich brandbare

vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken vonden, waardoor het stof of de dampen kunnen ontvlammen.

c Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap buiten bereik. Bij afleiding kut u de controle over het apparatus verliezen.

a De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrische gereedschappen die over randaarding beschikken. Onveranderde stekkers en passende stopcontacten verminderendeks op een elektrischeschok.

b Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingen, ovens en koelkasten. Er bestaat verhoogde kans op een elektrische schok als uw lichaam geaard is.

c Houd elektrische gereedschappen uit de buurt van

regen en vocht. Het indringen van water in een elektrisch gereedschap verhoogt de kans op een elektrische schok.

d Gebruik de kabel nicht voor andere doeleinden, bijv. om het elektrische gereed-schap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen of bewegende apparaatonderdelen. Beschadigde of in elkaar gewikkelde aansluitkabels verhogen de kans op een elektrische schok.

e Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen verlengsnoeren die ook voor buiten geschikt zich. Het gebruik van een voor buiten geschikt verlengsnoer vermindert de kans op een elektrische schok.

f Als het gebruik van het elektrische gereedschap in vochtige omgeving nicht te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindt de kans op een elektrische schok.

a Wees aandachtig, let op wat u doet en ga verstandig te werk met een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van het elektrische gereedschap kan tot ernstig letsel leiden.
b Draag een persoonlijke veiligheidsuitrusting en.altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, verminder afhankelijk van het soort en het gebruik van het elektrische gereedschap de kans op letsels.
c Vermijd een onbedoelde inbedrijfstelling. Controler of het elektrisch gereedschap uitgeschakeld is, voordat u het op de stroomvoorziening en/of de accu aansluit, optilt of draagt. Als u bij het dragen van het elektrisch gereedschap uw vinger op de schakelaar hebt of het apparaat in ingeschakelde toestand

op de schakelaar aansluit, kan dit tot ongevallen leiden.
d Verwijder instelgereedschappen of schroefsleultels, voordat u het elektrische gereedschapinschakelt. Gereedschappen of sleutels die zich in een draaiend apparaatonderdeel bevinden, kunnentot verwondingen leiden.
e Vermijd een abnormale li-chaamshouding. Zorg voor stabiliteit en blij al-tijd in evenwicht. Daardoor kunt u het elektrische ge-ereedschap in onverwachtesituaties beter controeren.
f Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende onderdelen. Losse kleding, handschoenen, sieraden of langhaar kunnen vast komente zitten in bewegende delen.
g Als stofafzuiig- en opvanginrichtingen gemonteerd kuren worden, controleer dan of deze aangeslo-ten zich en juist gebruikt worden. Gebruik van een stofafzuiigang kan bevaren door stof verminderen.
Gebruik en behandeling van het elektrische gereedschap

a Vermijd overbelasting van het apparaat. Gebruik voor uw werk het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het opgegeben vermogensbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact en/of verwijder de accu, voordat u instellenen aan het apparaatuitvoert, toebehorenervangt of het apparaatweglegt.Deze voorzorgsmaatregel verhinder het per ongeluk starten van het elektrische gereedschap.
d Bewaar ongebruike elektrische gereedschappen buiten het bereik van kinderen. Laat het apparaat Niet gebruiken door Personen die hiermee nicht vertrouwd zijn of die deze instructies Niet gelezen hebben. Elektrische gereedschappen zich tegeaarlijk

als ze door onervaren personen gebrukt worden.
e Onderhoud elektrische gereedschappen zorgvul-dig. Controller of beweg- gende delen perfect functioneren en nicht klemmen en of onderdelen ge-broken of zodanig beschadigd zich dat de werking van het elektrische gereedschap gevaar loopt. Laat beschadigde onderdelen voor het ge-bruik van het apparaat repareren. Vele ongevallen worden door slecht onderhoden elektrische gereed-schappen veroorzaakt.
f Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhonden snijgereedschappen met scherpe snijkanten komen mindersnel vast te zitten en{kunnen beter geleid worden.
g Gebruik elektrisch gereed-schap, toebehoren, inzet-gereedschappen enz. overeenkomstig deze in-stricties. Houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaam-heden. Het gebruik van elektrische gereedschappen voor ander dan het regle-mentair gebruik kan tot gevaarlijke situatuies leiden.

5 Gebruik en verzorging van.Accupacks

a Laad de.Accupack alleen met door de goedgekeurde oplaadapparaten.Laders die nicht geschikt zich voor de desbeteffende accu+kunnen brand verooorzaken.

b Gebruik het apparaat al-leen met een meegeleverde accupack. Het gebruik van andere accurpacks kan letsel en brand veroorzaken.

c Houd de accu bij nicht-gebruik uit de buurt van metalen voorwerpen zoals paperclips, munten, sleultels, spijkers, schroeven of anderekleine metalen voorwerpen die kortsluiing van de contacten zouden hunnen verooorzaken. Kortsluiing kan leiden tot brand of explosives.

Eventueel kan uit de accupack vloeistof uittreden. Vermijd contact. Als u toch met de vloeistof in contact komt, grondig afspoelen met water. Als de vloeistof in de ogen te-rechtkomt, onmiddelijk een arts raadplegen. Accu-vloeistof kan uitslag en branden van deuisveroorzaken.

6 Service

a Laat uw elektrisch gereed-schap alleen door gekwali-

ficeerd vakpersoneel en alleen met originele reservenderdelen repareren. Hierdoor wordt gegarandeerd dat de veiligheid van het apparaat behouden blijft.

Aanvullende algemeneveiligheidsinstructies

Instructie In sommige regio's kuren voorschriften het gebruik van dit apparaat beperken. Laat u adviseren door uwplaatselijke autoriteiten.

GEVAAR • Levensgevaar door snijwonden als gevolg van ongecontroleerde bewegingen van het apparaat. Houd li-chaamsdelen uit de buurt van bewegende delen. • Gevaar voor letsel door wegteslingerde of vallende voorwerpen. Gebruik het apparaat nooit als er personen, vooral kinderen of dieren, zich binnen een straal van 15m bevinden. U mag aan het apparaat geen wijzigingen UITvoeren.

WAARSCHUWING Personen die nicht vertrouwd zijn met deze handleiding en kinderen mogen het apparaat Niet gebruiken. Lokale voorschriften kunnen de minimale leeftijd van de bediener voorschrijven. Een ongehinderd zich op het werkbereik helpt bij het herkennen van eventuele bevaren. Gebruik het apparaat alleen bij goede

verlichting. Controller voor gebruik of het apparaat, alle bedieningselementen, inclusief de kettingrem en veiligheidsinrichtingen, correct werken. Controller op losse sluitingen, zorg ervoor dat alle veiligheidsinrichtingen en grepen correct en stevigলig. Gebruik het apparaat Niet als het Niet in onberispelijke toestand is. Gebruik het apparaat nooit als de apparaatschakelaar aan de handgreep Niet correct in- of uitschakelt. Vervang versleten of beschadigde delen, alvorens het apparaat in bedrijf te nemen.

• Gevaar op terugslag door verlies van evenwicht. Zorg voor een normale lichaamshouding, zorg voor een vaste, veilige stand en blijf.altijd in evenwicht.
• Stop het apparaat onmiddelijk en controllerer op schade of identificier de oorzaak van de trilling als het apparaat is gezallen, een stoot heeft gekreten of abnormaal trilt. Laat schade repareren door de geauthoriseerde klantenservice of verrang het apparaat. VOORZICTIG • Draag volledige oog- en oorbescherming, stevige en robuuste handschoenen en een hoofdbescherming wanner u het apparaat bedient. Draag een gezichtsmasker wanner het werk stoffig is. • Draag bij het werken met het apparaat lange, zware broeken, vaste

schoenen en goed passende handschoenen. Werk nooit op blote voeten. Draag geen juwelen, sandalen of korte broeken.

• Letselgevaar, als losszittende kleding, haren of sieraden door beweeglijke delen van het apparaat worden gegren. Houd kleding en sieraden uit de buurt van beweeglijke delen van de machine. Bind lange haren samen.
• Gehoorbescherming uw vermogen om waarschuwingsto-nen te horen beperken. Let waarom op möglichke gezaren in de buurt en in het werkbereik.
• Gebruik alleen toebehoren en reserveonderdelen die worden aanbevolen door de fabrikant. Origineel toebehoren en originele reserveonderdelen garanderen een veilige en storingsvrijje werkung van het apparaat.

Veiligheidsinstructies voor hettingzagen

• Houd bij een lopende zaag alle lichaamsdelen uit de buurt van de kettingzaag. Controller voor het starten van de zaag of de zaagketting niets raakt. Bij het werk met een kettingzaag kan een moment van onachtzaamheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting gegren worden.

Houd de hettingzaag alsijd met uw rechterhand aan de achechterste greep en uw linkerhand aan de voorste greep vast. Het vasthouden van de hettingzaag in omgekeerde werkholding verhoogt de kans op letsels en mag nicht toegepast worden.
- Het elektrische gereed-schap mag alleen aan de ge-issoleerde greepvlakken vastgehouden worden om-dat de zaagketting verborgen leidingen kan raken. Zaagkettingen die een spanningvoerende draad raken, maken metalen delen van het elektrische gereedschap spanningvoerend en zouden de bediener een elektrische schok hunnen toedieren.
- Draag een veiligheidsbril en een gehoorbescherming. Bijkomende veiligheidsuitrusting voor hoofd, handen, benen en voeten worden aanbevolen. Passende veiligheidskledij vermindert het verwondingsgevaar door rondvliegend spaanmaterialien het toevalig aanraken van de zaagketting.
Werk met de kettingzaag Niet op een boom. Bij het gebruik op een boom bestaat verwondingsgevaar.
Zorg.altijd voor stabiliteit en gebruik de kettingzaag al-

teen als u op een harde, veilige en effen ondergrond staat. Een glibberige ondergrond of instabiele vlakken zoals op een ladder kuren tot het verlies van het evenwicht of de contrôle over de kettingzaag leiden.

Houd er bij het snoeien van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken en/of de bediener kan de controle over de kettingzaag verliezen.
Wees bijzonder voorzichtig bij het snoeien van onderhout enjonge bomen. Het dunne materiaal kan door de zaagketting gegren worden en op u slaan of uuit het evenwicht brengen.
- Draag de kettingzaag aan de voorste greep in uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij het transport of het bewaren van de kettingzaag altijd de veiligheidsafdekking aanbrengen. Een zorgvuldiige omgang met de kettingzaag vermindert de waarschijnlijkheid van het per ongeluk aanraken van de lopende zaagketting.

• Volg de instructies voor desmering, de kettingspanning en het wisselen van toebehoren. Een ondeskundig gespannen of gesmeerde ketting kan ofwel breken of het terugslagrisico verhogen.
• Houd de grepen droog, schoon en vrij van olie en vet. Vettige, olieachtige gruppen zich glibberig en leiden tot het verlies van de contrôle.
• Alleen hout zagen. De kettingzaag Niet voor werkzaamheden gebruiken waarvoor hij Niet bestemd is. Voorbeeld: Gebruik de kettingzaag Niet voor het za-gen van plastic, metselwerk of bouwmaterialen die nicht van hout�n. Het gebruik van de kettingzaag voor nicht reglementaire werkzaamheden kan tot gevaarlijke situatuies leiden.

Oorzaken en vermijden van een terugslag

Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting bij het zagen vastklemt.

Contact met de railpunt kan in sommige geallen tot een onverwachte maar achefteren gerichte reactie leiden waar bij de geleidingsrail maar boven en in

de richting van de bediener geslagen worden.

Het vastklemmen van de zaag-ketting aan de bovenkant van de geleidingsrail kan de rail snel in de richting van de bediener terugstoten.

Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u möglichk zwaar gewond raakt. Vertrouv Nietuitsluitend op de in de kettingzaag ingebouwde veiligheidsinrichtingen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om zonder ongevallen en letsels te konnen werken.

Een terugslag is het gevolg van een fout gebruik van het elektrische gereedschap. Deze kan door geschikte voorzorgsmaatregelen, zoals hierna beschreven, worden vermeden:

Houd de zaag met beiden handen vast, waar bij duim en vingers de grepen van de kettingzaag omsluiten. Breng uw lichaam en armen in een positie waar u aan de terugslagkrachten=kunt weerstaan. Als er geschikte maatregelen worden getroffen, kan de bediener de terugslagkrachten beheersen. De kettingzaag nooit loslaten.
Vermijd een abnormale lichaamshouding en zaag nicht hoger dan schouder-

hoogte. Daardoor wordt het per ongeluk aanraken van de railpunt vermeden en een betere controle van de kettingzaag in onverwachtete situates möglichk gemaakt.

• Gebruik algijd door de fabrikant voorgeschreveen reserverails en zaagkettingen.

Verkeerde reservoirails en zaagkettingen kuren tot het breken van de ketting en/of tot een terugslag leiden.

Houd u aan de instructies van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag.

Aanvullende veiligheidsinstrumenties voor kettingzagen

Instructie Karcher raadt aan om bij het eerste gebruik boomstammen op een zaagbok te za-gen. Houd bij het gebruik van de kettingzaag een verbanddoos voor grote wonden en een middel om hulp in te roepen bij u. Een grotere en uitgebreidere verbanddoos moet in de buurt zichn.

WAARSCHUWING • Zorg voor een stabiele stand, een schone werkplek en plan een terugtrektraject om u terug te trekken bij vallende takken voordat u het apparaat gebruikt. • Pas op voor smeeroliedampen en

zaagspanen. Draag indien nodig een masker of ademhalingsapparaat. Houd de kettingzaag altijd met beiden handen vast. Houd de grepen met de duim aan de ene en de vingers aan de andere kant vast. Houd de achterste greed met de rechterhand en de voorste greed met de linkerhand vast. Gevaar voor letsel. Voer geen wijzigingen aan het apparaat uit. Gebruik het apparaat Niet omaanbouwdelen of apparaten aan te vrijden die nicht worden aanbevolen door de fabrikant van het apparaat. Controller voordat u het apparaat inschakelt of de zaagketting geen voorwerpen raakt. Ernstig letsel of overlijden als een verkeerd gespannen zaagketting uit de geleidingsrail springt. Controller de kettingspanning voor elk gebruik. De lenghte van de ketting is afhankelijk van de temperatuur. Zorg ervoor dat alle veiligheidsinrichtingen,grepen en de klauwstop correct+zijn vastgezet en in goede staat verkeren. Ernstig letsel door foute werkwijze:

• U要去 allen tijde alert zichen controle—hebben over uwwerkplek wonneer u met dekettingzaag werkt. De grotte van het werkbereik is afhankelijk van de uit te voeren taaken de grotte van deBoom of het werkstuk. Het=kappen van

een boom vereist een grotere werkplek dan bijv. het op lengte afkorten.

• Zaag nooit met uw lichaam in lijn met geleidingsrail en ketting. Zo vermindert u het gevaar bij een terugslag van de ketting aan het hoofd of lichaam te worden geraakt.
  Maak bij het zagen geen heen en weeer gaande bewegingen, waar de ketting het werk doen, houd de ketting scherp en probeer Niet om de ketting door de snede te drukken.
• Oefen geen drukuit op de zaag aan het einde van de zaagsnede. Wees voorbereid om de zaag te ontlasten wanner deze door het hout is gezaagd.
• Stop de kettingzaag nichtijdens het zaagproces. Laat de zaag lopen tot de zaagsnede is beeindigd.
  Maak uzelf vertrouwd met uw neue kettingzaag door eenvoudige zaagsnedes in veilig ondersteund hout te make. Herhaal dit als u uw kettingzaag langeijd Niet hebtsgebruikt.

• Zaag geen wijnstokken en/of korte struiken met een diameter van minder dan 75 mm. Schakel het apparaat uit,zet de kettingrem vast, verwijder het accupack en controller of alle beweeglijke delen volledig tot stilstand zichn gekomen:

• Alvorens het apparaat te reinigen of eraan te werken.

• Het apparaat zonder toezicht achterlaten.
  Voordatu aanbouwdelen monteert of verwijdert.
• Voordat u het apparaat controleert, onderhoudt of aan het apparaat werkt.

VOORZICHTIG · De ketting-zaag is een zwaar apparaat.

Personen die de kettingzaag gebruiken, moeten fysiek fit en in goede gezondheid verkeren. U moet over een goed gezichtsvermögen, behendigheid, balans en handmatige vaardigheden beschikken. Gebruik bij twijfel de kettingzaag Niet. Draag bij het werken met het apparaat.altijd een veiligheidshelm met rooster, zo vermindert u het gevaar bij een terugslag in het gezicht en aan het hoofd gewond te raken.

Restrisico's

WAARSCHUWING

• Ook als het apparaatzoals voorgeschreiben worden gebruikt, blijven restrisico's voorhanden. De volgende bevaren hunden door gebruik van het apparaat ontstaan:
  Trillingen kuren tot letsel leiden. Gebruik voor alle werkzaamheden steeds het juiste gereedschap, gebruik de hiervoor bedoelde grepen en be

grens de arbeitsstijd en de duur vanblootstelling.

• Lawaai kan leiden tot gehoorschade. Draag een gehoorbescherming en begrens de belasting.
• Snijletsels bij contact met vrijiggende zaagtanden van de zaagketting.
• Snijletsels door onvoorziene, abrupte bewegingen of terugslag van de geleidingsrail.
• Snijletsels/injectiegevaardoor onderdelen die van de zaag-ketting wegvliegen.
• Letsels door weggeslingerde voorwerpen (houtspanen, splinters).
  Inademen van stof en deeltjes.
  Huidcontact met het smeermiddel/de olie.

• Langdurig gebruik van het apparaat kan door trillingen tot doorbloedingsstoringen in de handen leiden. Een algemeen geldende duur voor het gebruik kan Niet worden vastgelegd, omdat deze van meertere invloedsfactoren afhangt:
• Persoonlijke aanleg voor slechte doorbloeding (vaak koude vingers, tinteling in de vingers)

Lage omgevingstemperatuur. Draag warme handschoenen om uw handen te beschermen.
- Belemmering van de doorbloeding door stevig vastpakken.
- Ononderbroken gebruik is schadelijker dan door pauzes onderbroken gebruik. Bij regelmatig, langdurig gebruik van het apparaat en bij herhaaldelijk optreden van symptomen, zoals tinteling in de vingers, koude vingers, dient u contact op te nemen met een arts.

Niet-reglementair gebruk

Levensgevaardoor snijwonden

Gebruik het apparaat alleen volgens de voorschriften.

• De kettingzaag is voor commercieel gebruik geschikt.
• De kettingzaag is alleen geschikt voor werk in de open lucht.
• Om veiligheidsredenen要去 de kettingzaag aktijd met beiden handen goed worden vastgehonden.
• De kettingzaag werden ontwikkeld voor het zagen van takken, stammen en balken. De zaaglente van de geleidingsrail bepaalt de maximaal möglichke diameter van het gezaagde materiaal.
• De kettingzaag mag alleen worden gebruikt voor het zagen van hout.
• De kettingzaag nicht gebruiken in een natte omgeving of als het regent.
• De kettingzaag alleen in een goed verlichte omgeving gebruiken.
• Het ombouwen en Niet door de fabrikant goedgekeurde wijzigingen zijn uit veiligheidsredenen Niet toegestaan.

Elk ander gebruik is Niet toegestaan. Voor risico's die ontstaan door gebruik dat Niet is toegestaan, is de gebruiker verantwoordelijk.

Milieubescherming

Het verpakkingsmaterial is recyclebaar. Gooi verpakkingen met het geschaden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparatusaat

zijn deze onderdelenECHTER Noodzakelijk. Apparaten met dit symbologeniet met het huisvuil worden weggegooid.

Instrueties voor inhoudsstoffen (REACH)

Actuele informatatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werkung van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controller de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

△VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zich er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.

Ketting met gering terugslaggevaar

Een ketting met een gelding terugslaggevaar vermindert de waarschijnlijkheid van een terugslag.

De ruimtanden (grijpmessen) vór elke zaagtand voorkomen dat de zaagtanden te diep in de terugslagzone grijpen, waardoor de sterkte van de terugslag worden verminderd.

Bij het doorlussen van de ketting bestaat het risico dat deze veiligheidsfunctie buiten werking worden gesteld. Als de zaagcapaciteit verslecht, moet de ketting om veiligheidsredenen worden verrangen. Gebruik voor reserveonderdelen alleen de combinatie van geleidingsrail en ketting die door de fabrikant worden aanbevolen.

Geleidingsrails

Bij geleidingsrails waarvan de punten eenkleine radius hebben, is er meestal eenlager risico op terugslag.

Daarom voor de taak een geleidingsrail met passende ketting gebruiken die net lang genoeg is. Langere geleidingsgrails vergroten de kans op verlies van contrôleijdens het zagen.

Vór elke inbedrijfstelling de kettingspanning controlen (zie hoofdstuk Kettingspanning controlen). Als de kettingspanning Niet correct is ingesteld, bestaat bij het zagen van Kleinere takken (dunner dan de volledige lengte van de geleidingsrail) een verhoogde kans dat de ketting worden afgeworpen.

Kettingvanger

Als de ketting losraakt of breekt, voorkomt de kettingvanger dat de ketting in de richting van de gebruiker worden geslingerd.

Klauwstop

De geintegreerde klawstop kan worden gebruikt als draaipunt om de kettingzaag stabiliteit te geben tijdens een zaagsnede.

Bij het zagen het apparaat waar voren drukken tot de doornen in de rand van het hout dringen. Als de achefterste greedop omhoog of omaaag worden bewogen in de rich-

ting van de snede, wordt de fysiieke belasting bij het werken met de kettingzaag verminderd.

Kettingrem

Kettingremmen worden in geval van gevaar gebruikt om de ketting snel tot stilstand te brengen.

Als de handbescherming / hendel kettingrem in de richting van de geleidingsrail worden gedrukt, moet de ketting onmiddelijk tot stilstandkommen.

De kettingrem kan een terugslag Niet voorkomen, maar verminder het risico op letsel als de geleidingsrail de gebruiker raakt in geval van terugslag.

De correcte werkung van de kettingrem要去el he inbedrijfstelling van het apparaat worden gecontroleerd (zie hoofdstuk Werking van de kettingremmen controlen).

Symbolen op het apparatusat

	Algemeen waarschuinvesteken
	Lees voor de inbedrijfstelling de ge- bruiksaanwijzing en alle veiligheidsin-Structies.
	Draag bij het werken met het apparaat een geschikte hoofd-, oog- en gehoorbe- scherming.
	Draag bij het werken met het apparaat slipvaste veriligheidsschoenen.
	Draag bij werkzaamheden met het appa- raat antislip en slijtvaste handschoenen.
	Levensgevaar door terugslag van de ket- tingzaag. Raak de te zagen voorwerpen nooit met de punt van de geleidingsrail aan.
	Levensgevaar door ongecontroleerde bewegingen van de kettingzaag. Houd de kettingzaag.altijd met beiden handen vast.
	Levensgevaar door ongecontroleerde bewegingen van de kettingzaag. Houd het apparaat nooit met slechts een hand vast.
	Stel het apparaat Niet bloot aan regen of vocht.
	De op het etiket aangegeven geluids- drukniveau bedraagt 105 dB.
	De kettingrem worden gelost.
	De kettingrem worden vastbezet en de zaagketting geblokkeerd.
	Smering van de geleidingsrail en de ket- ting
	Draaien om de kettingspanning in te stel- len: + = ketting spannen - = ketting loseen
	Looprichting van de ketting (markering bevindt zich onder de afdekking)

Veiligheidskleding

△GEVAAR

Levensgevaar door snijwonden. Draag bij werkzaamheden aan het apparaat geschikte beschemende kleding. Neem deplaatselijke voorschriften inzake ongevallenpreventie in acht.

Hoofdbescherming

Draag bij het werknen met het apparaat een geschikte visiligeidshelm die voldoet aan EN 397 en CE-gemar-keerd is.

Draag bij het werknen met het apparaat een gehoorbescherming die voldoet aan EN 352-1 en CE-gemarkeerd is.

Draag ter bescherming gegen rondvliegende splinters een geschikte veiligheidsbril die voldoet aan EN 166 of CE-gemarkeeid is. Of draag een helmvizier dat voldoet aan EN 1731 en CE-gemarkeeid is.

In de vakhandel+zijn veiligheidshelmen met geintegreerde gehoorbescherming en vizier verkrijgbaar.

Kettingzaagjas

Draag bij het werkken met het apparaat ter bescherming van het bovenlichaan een kettingzaagjas die voldoet aan EN 381-11 en CE-gemarkeeerd is.

Veiligheidshandschoenen

Draag bij het werknen met het apparaat geschikte veiligheidshandschoenen met snijbeschemingsuitrusting die voldoen aan EN 381-7 en CE-gemarkeerd+zijn.

Beenbescherming

Draag bij het werkken met het apparaat geschikte beenbeschemmers met bescherming rond die voldoen aan EN 381-5 en CE-gemarkeerd zijn.

Veiligheidsschoenen

Draag bij het werknen met het apparaat slipvaste verilheidsschoenen die voldoen aan EN 20345 en zich gemarkeerd met een afbeelding van een kettingzaag. Hierdoor is gegardeerd dat de verilheidsschoenen aan EN 381-3 voldoen.

Als u de kettingzaag slechts af en toe gebruikt, de grond vlak is en er weinig gevaar is voor struikelen of vastraken in struiken, kut u veiligheidsschoenen met stalen teenkappen en beenbeschemmers die voldoen aan EN 381-9 gebruiken.

Beschrijving apparatus

In deze gebruiksaanwijzing worden de maximale uitrusting beschreiben. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeelding zie pagina's met grafieken Afbeelding A

1Deksel kettingolietank

②Ketting
3 Geleidingsrail
4 Afdekking
⑤ Moeren afdekking
6 Kettingspanschoef
(7)Klauwstop
8Kettingvanger
9 landbeschermer / hendel kettingrem
10)Handgreep, voorzijde
1)Ontgrendelingsknop accupack
12Typeplaatje
(13)Ontgrendelingsknop apparaatschakelaar
Handgreep,chterzijde
15 Apparaatschakelaar
16Zeskantsleutel met schroevendraier
17Kettingbeveiling
(18)*Accupack Battery Power+ 36V
19*Snellader Battery Power+ 36V

• optioneel

Accupack

Het apparaat kan met een 36 V Battery Power van Kärcher accapack worden gebruikt.

Montage

Ketting en geleidingsrail monteren

△VOORZICTIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veiligheidshandschoenen.

1. De moeren losdraaien en de afdekking verwijderen. Afbeelding B
2. De ketting op de geleidingsrail plaatsen. Hierbij op de draairichting van de ketting letten. Afbeelding C
3. De ketting rond het kettingwielplaatsen en de geleidingsrail inzetten. Afbeelding D
4. De afdekking aanbrengen en de moeren losjes aanbrengen. Afbeelding E
5. De kettingspanning instellen (zie hoofdstuk Kettingspanning instellen).
6. De kettingbeveiliging aanbrengen. Afbeelding F

Inbedrijfstelling

Kettingolietank vullen

1. Het bereik rond de vulopening reinigen en evt. zaagspanen en vuil verwijden.
2. Het deksel van de kettingolietank verwijden. Afbeelding G
3. De kettingolie langzaam in de tank vullen. Afbeelding H

4. Evt. gemorste kettingolie met een doek opnemen.

5. De kettingolietank met het deksel aflsluiten.

Kettingspanning controlleren

VOORZICTIG

Scherpe ketting

LetseI door snijden

Draag bij alle werkzaamheden aan de ketting veiligheidshandschoenen.

1. De kettingbeveiliging verwijderen.

Afbeelding I

1. Voorzichtig aan de ketting trekken.

Afbeelding J

De afstand:tussen geleidingsrail en ketting moet ca. 6,5 mm bedragen.

1. Evt. de kettingspanning instellen (zie hoofdstuk Kettingspanning instellen).

Accupack monteren

1. Het accupack in de opname van het apparaat schuiven tot het hoorbaar vastklikt.

Afbeelding K

Werking

Algemene bediening

1. De boom en de takken op schade, zoals bijv. verrotting, onderzoeken.
2. De kettingbeveiliging verwijderen.
3. Het apparaat met beiden handen vasthonden.

Apparaat inschakelen

1. De handbescherming / hendel kettingrem in de richting van de greep trekken.

Afbeelding L

De kettingrem worden gelost.

1. De ontgrendelingsknop apparaatschakelaar indruken.

Afbeelding M

1. De apparaatschakelaar indrukken.

Het apparatus start.

Werking onderbreken

1. De apparaatschakelaar loslaten.

Het apparatus stopt.

1. De handbescherming / hendel kettingrem in de richting van de geleidingsrail drukken.

Afbeelding N

De kettingrem worden vastbezet en de zaagketting geblokkeerd.

1. De.Accupack uit het apparaat verwijdersen (zie hoofdstuk Accupack verwijdersen).

Werktechnieken

Werkpositie

△GEVAAR

Ongecontroleerde bewegingen van de kettingzaag

Levensgevaardoor snijwonden

Vór het zagen de snede plannen en gevaren herkennen.

De hettingzaag altijd stevig en met beiden handen vasthouden.

• De kettingzaag nicht centraal voor het lichaam leiden.

Afbeelding O

• De kettingzaag naast het lichaam houden, zodate lichaamsdelen Niet in het bewegingsbereik van de kettingzaag komen.

• Zoveel möglich aufstand van het te zagen materiaal honden.

• Nooit op een ladder of in een boom staand werken.

• Nooit op onstabiele locaties werken.

Intrekken/terugslag

△GEVAAR

Ongecontroleerde bewegingen van de kettingzaag Levensgevaar door snijwonden

Vór het zagen de snede plannen en bevaren herkennen.

De hettingzaag altijd stevig en met beiden handen vasthouden.

Bij het intrekken en bij een terugslag gaat het om een efect dat in principe tengengesteld is aan de looprichting van de ketting op het gezaagde materiaal.

Afbeelding P

1 Intrekken
②Terugslag

Als bij het zagen met de onderkant van de geleidingsrail - bovenhands zagen - de kettingzaag klemt of een vast voorwerp in het hout raakt, kan de kettingzaag schoksgewijs maar het zaagmaterialial worden getrokken.

• Om het intrekken te vermiijden, de klauwstop.altijd veilig aanbrengen.

Als bij het zagen met de bovenkant van de geleidingsrail - onderhandzagen - de zaagketting klemt of een vast voorwerp in het hout raakt, dan kan de kettingzaag in de richting van de gebruiker teruggeslagen worden.

• Om een terugslag te vermijden:

• De bovenkant van de geleidingsrail Niet inklemen.

• De geleidingsrailijdens het zagen nicht verdraaien.

Terugslag

△GEVAAR

Ongecontroleerde bewegingen van de kettingzaag

Levensgevaar door snijwonden

Vór het zagen de snede plannen en bevaren herkennen.

De kettingzaag.altijd stevig en met beiden handen vasthouden.

Bij een terugslag worden de kettingzaag plots en oncontrolerbaar in de richting van de gebruiker geslingerd.

Een terugslag ontstaat als bijv. de zaagketting in het bovenste bereik van de zaagrailpunt per ongeluk een hindernis raakt of ingeklemd worden.

Afbeelding Q

• De kettingzaag aktijd zo vasthouden dat aan de terugslagkrachten weerstaan kan worden. De kettingzaag Niet loslaten.
  Bij het zagen Niet te ver maar voren buigen.
• De kettingzaag nicht boven schouderhoogte houden.
• Altijd wachten tot de ketting zichen maximaal toerental bereikt heeft en met volgas zagen.
• Niet met de zaagrailpunt zagen.
• De geleidingsrail alleen met uiterst voorzichtig in een begonnen snede inbrengen.
  Op de positie van de stam letten en op krachten die de snijspleet sluiten en de zaagketting+kennen inklemen.
• Bij het verwijderen van takken nooit meerere takken tegelijk zagen.
• Alleen met scherpe en juist gespannen ketting werkken.
• Een ketting met gering terugslaggevaar en een geleidingsrail metkleine railkop gebruiken.

Valrichting en terugtrektraject om terug te trekken

plannen

△GEVAAR

Valende boom

Levensgevaar

Het kappen van bomen mag alleen door hiervoor opgeleide Personen worden uitgevoerd.

Bij het plannen van de valrichting het volgende in acht nemen:

• De afstand tot de volgende werkplek要去 minstens 2,5 booblengtes bedragen.
• Geen bomen vellen bij sterke wind.
  De boom kan ongecontroleerd vallen.
• Valrichting aan de hand vanBoomgroei, omstandigheden op het terrein (helling) en weersomstandigheden vastleggen.
• De boom.altijd in een onbegroeide plek lien vallen, nooit op andere bomen.

Voor elke betrokken persoon要去en terugtrektraject gepland worden. Hierbij geldt:

• Het terugtrektraject ca. 45^ schuin gegen de velriching in plannen.

Afbeelding R

• Het terugtrektraject van hindernissen ontdoen.
• Geen gereedschap en apparaten op het terugtrek-traject neerleggen.
• Bij het werken op een steile helling het terugtrektraject parallel aan de helling plannen.
  Bij het gebruik makes van het terugtrektraject op vallende takken letten en de kroonruimte in het oog houden.

Het werkbereik aan de stam voorbereiden

1. Het werkbereik aan de stam van storende takken, struiken en hindernissen ontdoen. Stabilititeit gegarandeerd.
2. De stamvoet grondig vrijmaken, bijv. met een bijl. Zand, stenen en andere vreemde voorwerpen maken de ketting stomp.
3. Grote wortels verwijderen.

a De wortels verticaal insnijden.

Afbeelding S

b De wortels horizontalaal insnijden.
c Het losse wortelstuk uit het werkbereik verwijderen.

Velsnedeuitvoeren

△GEVAAR

Vallende boom

Levensgevaar

Het kappen van bomen mag alleen door hiervoor opgeleide Personen worden uitgevoerd.

1. Controlleren of niemand door de vallende boom gevaar loopt. Geroep kan door het lawaai van de motor Niet gehoord worden. In het velbereik mogen zich alleen personen bevinden die bezig+zijn met het vellen.

2. De velkerf in een rechte hoek op de velrichtingplaatsen.

a Zo dicht möglichk bij de bodem een horizontale snede (zoolsnede) over ca. 1/3 van de stamdia-meter uitvoeren.

Afbeelding T

b Een schuine snede (daksnede) in een hoek van ca. 45 - 60^ uitvoeren.

1. De velsnedeuitvoeren.
   a De velsnede parallel aan de zoolsnede en minstens 50~mm hoger aanbrengen.

b De velsnede slechts zover uityoeren dat een minstens 50~mm breuklijst blijft staan. De breuklijst verhindert dat de boom verdraait en in de verkeerde richting valt. Als de velsnede de breuklijst nadert, dan要去 de boom beginnen te vallen.

1. Als het gevaar bestaat dat de boom Niet in de gewenste richting valt of terugzwaait en de zaagketting inklemt, de velsnede Niet verder uitvoeren. Wiggen gebruiken om de snede te verbreden en de boom in de gewenste richting te lately vallen.
2. Als deBoom begint te vallen, de kettingzaag uit de snede trekken.
3. Het apparatus uitschakelen.
4. De kettingrem vastzetten.
5. De kettingzaag neerzetten.
6. Het geplande terugtrektraject volgen.

Ongecontroleerde bewegingen van kettingzaag en zaagmaterialiaal

Levensgevaarlijke snijletsels, letsels door gezaagd materiaal

Vór het zagen de snede plannen en bevaren herkennen.

De hettingzaag altijd stevig en met beiden handen vasthouden

Gespannen hout ontstaat als aan een stam, tak, stomp met wortels of scheut van ander hout onder spanning worden getrokken.

1. Op gespannen hout letten, odomat het gevaar bestaat dat het opnieuw in zijn oorspronkelijke positiererugschiet.

Afbeelding U

1. Gespannen hout voorzichtig vanaf de drukzijde za-gen (zie ook hoofdstuk Onder spanning staande stam afkorten).

Afbeelding V

Zagen van takken

△GEVAAR

Terugslag

Levensgevaarlijke snijjetsels

Er bij het zagen van takken op letten dat de geleidingsrail/ketting Niet ingeklemd worden.

WAARSCHUWING

Veranderende gewichtsverdeling bij het zagen van takken

Letselgevaar door ongecontroleerde beweging van de stam

Werkbereik zodiacig kiezen dat er geen gevaar ontstaat.

• Takken in groeirichting afzagen.

Afbeelding W

Van bovenaar onderen takken afzagen.
Grotere, onderaan liggende takken als steun laten om de boom boven de bodem te houden.
- De kettingzaag zo goed möglichk ondersteunen.
- Niet op de stam staan terwijl u takken afzaagt.
- Niet met de railpunt zagen.
- Op takken letten die andere spanning staan. Takken die andere spanning staan, van anderenaar boven zagen.
- Nooit meerdere takken tegelijk zagen.
- Regelmatig aufgezaagde takken uit het werkbereik verwijderen.

Stam afkorten

△GEVAAR

Ongecontroleerde bewegingen van de kettingzaag
Levensgevaar door snijwonden

Vór het zagen de snede plannen en gevaren herkennen.

De hettingzaag altijd stevig en met beiden handen vasthouden.

LET OP

Beschadiging van de ketting door bodemcontact

Ervoor zorgen dat de ketting de bodem nicht raakt.

1. De kettingzaag aan de klauwstop aanzetten.

2. De stam gelijkmatig doorzagen.

Onder spanning staande stam afkorten

△GEVAAR

Ongecontroleerde beweging van de kettingzaag

Levensgevaarlijke snijletsels

Bij het afkorten van onder spanning staande stammen absolut de volgorde van ontlastingsnede aan de drukzijde en doorzaagsnede aan de trekzijde in acht nemen.

• Stam worden aan 2 zijden ondersteund:

a Voor de ontlastingssnede aan de drukzijde de stam ca. 1/3 van de stam diameter van boven in-zagen.

Afbeelding X

b De zaagsnede aan de trekzijde van onderen aan-zetten.

Stam worden aan 1 zichde ondersteund:

a Voor de ontlastingssnede aan de drukzijde de stam ca. 1/3 van de stam diameter van onderen inzagen.

Afbeelding Y

b De zaagsnede aan de trekzijde van boven uitvoeren.

Accupack verwijderen

Instructie

Verwijder bij langdurige werkonderbrekingen de accupack uit het apparaat en bescherm hem gegen onbevoegd gebruik.

1. De ontgrendelingsknop accupack richting accupack trekken.

Afbeelding Z

1. De ontgrendelingsknop accapack indrukken om de occapack te ontgrendelen.

2. De accupack uithet apparaat nemen.

Werking beeindigen

1. De.Accupack uit het apparaat verwijdersen (zie hoofdstuk Accupack verwijdersen).

2. Het apparaat reinigen (zie hoofdstuk Apparaat reinigen).

vervoer

△VOORZICHTIG

Niet in acheit nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij het vervoer reckening met het gewicht van het apparatus.

△VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem de accu voor transport uit het apparaat.

Transporteer het apparaat alleen met aangebrachte kettingbeveiliging.

1. Het.Accupack verwijderen (zie hoofdstuk Accupack verwijderen).

2. De handbescherming / hendel kettingrem in de richting van de geleidingsrail drukken.

Afbeelding N

De kettingrem is vastbezet.

1. De kettingbeveiliging aanbrengen.

Afbeelding F

1. Het apparaat alleen aan de handgreep en met de geleidingsrail waar achteren dragen.

2. Bij langere trajecten de hettingolietank leegmaken.

a Het deksel van de kettingolietank verwijderen.

Afbeelding G

b De kettingsmeerolie in een geschikt reservoir vullen.

c Het deksel van de kettingolietank vastschroeven.

1. Bij het transport in voertuigen het apparaat gegen wegelijkden en omvallen beveiligigen.

Opslag

△VOORZICTIG

Niet in acheit nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

△VOORZICTIG

Ongecontroleerd starten

Letsel door snijden

Neem de accu vór het opslaan uit het apparaat.

Bewaar het apparaat alleen met aangebrachte kettingbeveiliging.

1. Het.Accupack verwijderen (zie hoofdstuk Accupack verwijderen).

2. De handbescherming / hendel kettingrem in de richting van de geleidingsrail drukken.

Afbeelding N

De kettingrem is vastbezet.

1. De kettingbeveiliging aanbrengen.

Afbeelding F

1. De kettingolietank leegmaken.

a Het deksel van de kettingolietank verwijderen.

Afbeelding G

b De kettingsmeerolie in een geschikt reservoir vullen.

c Het deksel van de kettingolietank vastschroeven.

1. Wordt het apparaat langer dan een maand wordt bewaard, de ketting inoliën om roest te vermijden.

2. Het apparaat op een droge en hoed geventilerde plaats bewaren. Uit de buurt honden van corroderende stoffen zoals tuinchemicalien en zouten. Het apparaat Niet buiten opslaan.

Verzorging en onderhoud

△VOORZICTIG

Ongecontroleerd starten

Letsel door snijden

Neem voor alle werkzaamheden aan het apparaat de accu uit het apparaat.

△VOORZICTIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veiligheidshandschoenen.

Apparaat reinigen

1. Het.Accupack verwijderen (zie hoofdstuk Accupack verwijderen).

2. De ketting met een borstel reinigen en resten snijmaterialiaal en vuil verwijderen.

Afbeelding AA

1. De behuizing en de grepen met een zachte, droge doek reinigen.
2. Na elke reiniging de werkung van de kettingrem controeren (zie hoofdstuk Werking van de kettingremmen controeren).

Onderhoudsintervallen

Voor elke inbedrijfstelling

Voor elke inbedrijfstelling要去en de volgende werkzaamheden worden uitgevoerd:

• Het vulniveau van de kettingolie controleren,evt. kettingolie bijvullen (zie hoofdstuk Kettingolietank vullen).
• De kettingspanning controleren (zie hoofdstuk Kettingspanning controleren).
• De ketting op voldoende scherpte controleren,evt. de ketting verrangen (zie hoofdstuk Ketting en geleidingsrail verrangen).
• Het apparaat op beschadigingen controleren.
• Alle boute, moeren en schroeven op vastheid controleren.
• De werking van de kettingrem controlleren (zie hoofdstuk Werking van de kettingremmen controle- ren).

Om de 5 bedrijfsuren

• Om de 5 bedrijfsuren de werkking van de kettingrem controlleren (zie hoofdstuk Werking van de kettingremmen controlleren).

Onderhoudswerkzamheden

Werking van de kettingremmen controlleren

1. Het apparaat inschakelen.
2. Terwijl het apparaat loopt, de hand aan de voorste grep zo draaien dat de handbeveiliging/de hendel van de kettingrem met de handrug in de richting van de geleidingsrail worden gedrukt. De kettingrem worden vastgezet.
   De kelting moet tot stilstand komen.
3. De handbescherming / hendel kettingrem in de richting van de greep trekken.

De ketting moet loskomen.

Kettingspanning instellen

1. Het.Accupack verwijderen (zie hoofdstuk Accupack verwijderen).
2. De moeren van de afdekking losdraaien. Afbeelding AB
3. Met de schroef de kettingspanning instellen.

Afbeelding AC

1. De kettingspanning controlleren.

Afbeelding J

De afstand:tussen geleidingsrail en ketting moet ca. 6,5 mm bedragen.

1. De moeren van de afdekking aantrekken.

Ketting en geleidingsrail verrangen

△VOORZICTHIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veiligheidshandschoenen.

1. Het accupack verwijderen (zie hoofdstuk Accupack verwijderen).
2. De moeren losdraaien en de afdekking verwijderen.

Afbeelding AD

1. De geleidingsrail verwijderen.

Afbeelding AE

1. De oude ketting en elev. de geleidingsrail op een deskundige manier afvoeren.
2. De neue ketting op de geleidingsrail plaatsen. Hierbij op de draairichting van de ketting letten.

Afbeelding C

1. De ketting rond het kettingwielplaatsen en de geleidingsrail inzetten.

Afbeelding D

1. De afdekking aanbrengen en de moeren losjes aanbrengen.

Afbeelding E

1. De kettingspanning instellen (zie hoofdstuk Kettingspanning instellen).

Hulp bij storingen

Storingen haben vaak oorzaken die eenvoudig met behulp van het volgende overzicht konnen worden verholpen. Neem bij twijfel of storingen die hier Niet worden vermeld contact op met de ergende klantenservice.

Hoe ouder de accupack is, hoe lager de capacititeit ook bij goed onderhoud worden, zodat ook in volledig opgeladen toestand Niet meer de volledige looptijd worden bereikt. Dit is geen defect.

Fout Oorzaak Remedie
Apparaat start nicht	Accupack is leeg.	Accupack opladen.
	Accupack is defect. ● Accupack verrangen.
	Accupack is nicht correct geplaatst.	Accupack in de opname schuiven tot deze vergrendelt.
Apparaat stoot tijdens bedrivijf	De accu is oververhit ● De werkzaamheden onderbreken en wachten tot de accutemperatuur waar in het normale bereik ligt.
	De motor is oververhit ● De werkzaamheden onderbreken en de motor lately afkoelen.

Garantie

In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijksteuringen aan uw apparaat verhelpen we binnen de garantieperiode Gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt makeen van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zichchterzijde)

Technische gegevens

Gegevens capacititeit apparaat
Bedrijfs spanning V 36
Stationaire snelheid van de ketting m/s	23
Volume kettingolietank ml 160
Vastgestelde waarden conform EN 60745-1, EN 60745-2-13
Geluidsdrukniveau LpA	dB(A) 92,9
Onzekerheid KpA	dB(A) 3,0
Geluidsvermogensniveau LWA	dB(A) 103,9
Onzekerheid KwA	dB(A) 1,1
Hand-arm-trillingwaarde voorste handgreep	m/s23,0
Hand-arm-trillingwaarde achterste handgreep	m/s23,4
Onzekerheid Km/s	217 x 261
Afmetingen en gewichten
Lengte x bredte x hoogte mm 904 x
	mm 400
Snjilenge	mm 340
Kettingdeling	in 3/8
Gewicht (zonder.Accupack)	kg 5,0

Technische wijzigingen voorbehonden.

Trillingswaarde

WAARSCHUWING

De aangegeven trillingswaarde werden met een standard-testprocedure gemeten en mag ter vergelijkking van de apparaten worden gebruikt. De aangegeven trillingswaarde mag voor een Voorlopige beoordeling van de belasting worden gebruikt. Afhankelijk van de wijze waarop het apparaat worden gebruikt, kan de trilingsemissieijdens het momentele gebruik van het apparaat van de aangegeven totale waarde afwijken.

Apparaten met een hand-armvibratiewaarde >2,5m / s^2 (zie het hoofdstuk Technische gegevens in de gebruiksaanwijzing)

VOORZICTIG · Langdurig ononderbroken gebruik van het apparaat kan tot stijfheid leiden.

• Draag warme handschoenen om uw handen te beschermen.
• Las regelmatige werkpauzes in.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een Niet door ons goedgekeurde wijziging van de machine verliest每次都 verklaring zich geldigheid.

Product: Accukettingzaag

Type: 1.042-504.x

Relevant EU-richtlijnen

2014/30/EU

2006/42/EG (+2009 / 127 / EG)

2011/65/EU

2000/14/EG (+2005/88/EG)

Toegepaste geharmoniseerde normen

EN 50581:2012

EN 55014-1:2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Toeegpaste conformiteitswaarderingsprocedure

2000/14/EG en gewijzigd door 2005/88/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten:103,9

Gegarandeerd:105

Opdrachtgevende instantie, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Germany heeft het EG-typeonderzoek uitgevoerd, certificaatnummer: BM 50452505 0001

De ondergeteken handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

PoepekeHue eenu 8 cnyuae KOhmaKma c 3emneu

Cneume 3a mem, ymo6bI ueB He kacanaoc 3emnu.

1.YctaHOBnTe cENHyIO NnNy Ha 3yOuTaBbYnp.
2.Порезайт ecTBoJ paBHomepeHo.

Pe3Ka CTBoJa C MexaHnuecko HnpanjKeHneM

ONACHOCTb

Imbracaminte de protectie. 340

Imbracaminte de protectie

PERICOL

Incalṭamnte de protectie

In timpul lucrului cu aparatul, purati fncaltaminte de protectie antiderapanta, care corespunde EN 20345 si este prevazutcu o ilustratie reprezentand un ferastrau cu Iant. Acest lucru asigura faptul ca incaltamintea de protectie corespunde EN 381-3.

Ik pec 5 darba stundam
