GEBRUIKSAANWIJZING AS001GZ MAKITA

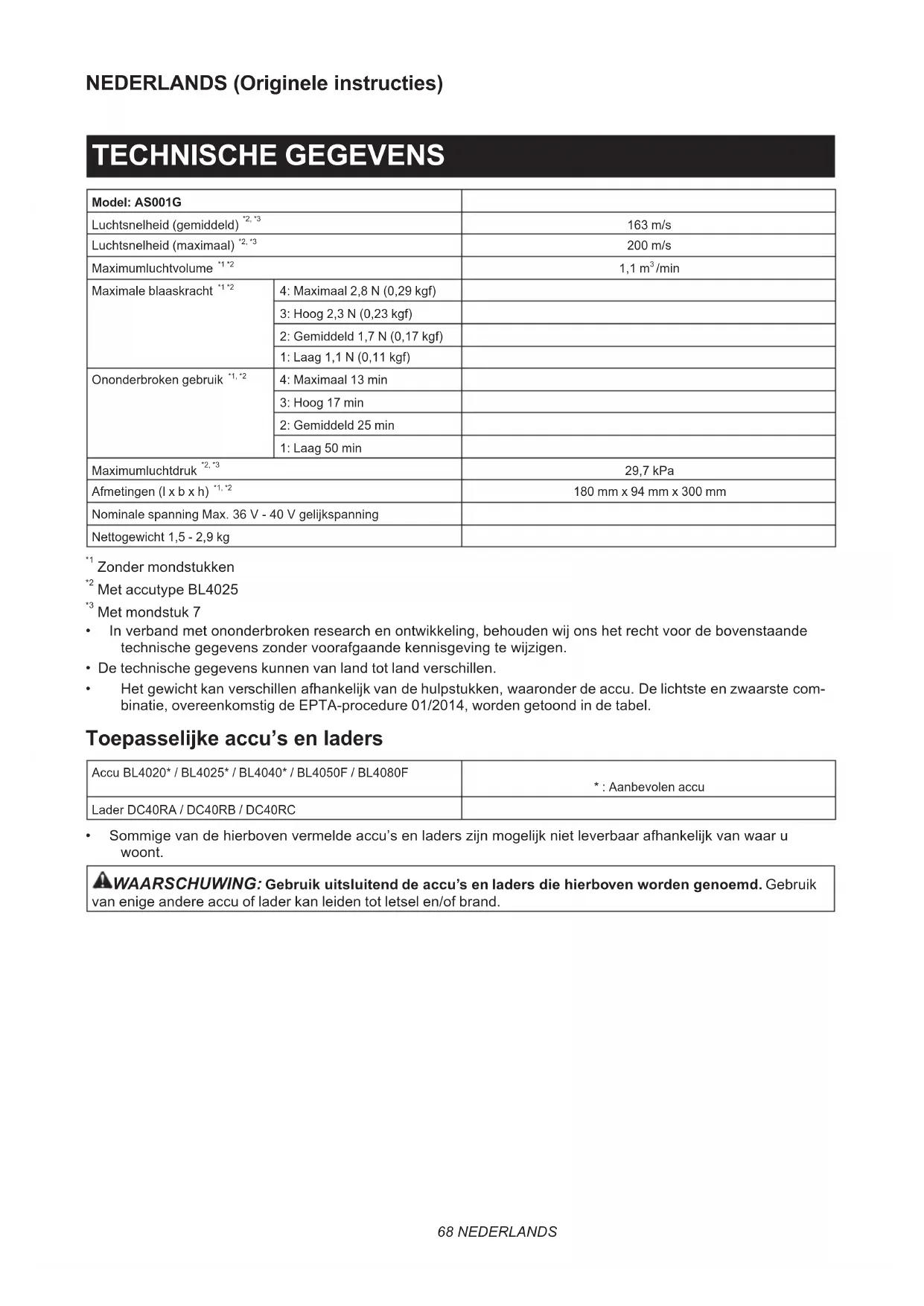

Model: AS001G
Luchtsnelheid (gemiddeld) 2,3		163 m/s
Luchtsnelheid (maximaal) 2,3		200 m/s
Maximumluchtvolume 1,2		1,1 m³/min
Maximale blaaskracht 1,2	4: Maximaal 2,8 N (0,29 kgf)
	3: Hoog 2,3 N (0,23 kgf)
	2: Gemiddeld 1,7 N (0,17 kgf)
	1: Laag 1,1 N (0,11 kgf)
Ononderbroken gelebruik 1,2	4: Maximaal 13 min
	3: Hoog 17 min
	2: Gemiddeld 25 min
	1: Laag 50 min
Maximumluchtdruk 2,3		29,7 kPa
Afmetingen (I x b x h) 1,2		180 mm x 94 mm x 300 mm
Nominale spanning Max. 36 V - 40 V gelijkspanning
Nettogewicht 1,5 - 2,9 kg

Zonder mondstukken
2 Met accutype BL4025
^3 Met mondstuk 7

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens können van land tot land verschillen.
- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu BL4020* / BL4025* / BL4040* / BL4050F / BL4080F	*: Aanbevolen accu
Lader DC40RA / DC40RB / DC40RC

• Sommige van de hierboven vermelde accu's en laders zijn möglichn nicht leverbaar afhankelijk van waar u woont.
  WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.

Toepasselijk mondstukken en hulpstukken

Mondstukken en hulpstukken	Toepassingen en doeleinden Diameters
Mondstuk 3	Lucht blazen inkleine ruimten,hoeken en ruimten bij muren om stof weg te blazen.	Ø3,0 mm
Mondstuk 7	Stof van filters aflazen.ø7,0 mm
Mondstuk 13	Gebruik als blazer Schoonblazen van werkkoppervlakken enwegblazen van stof in het algemeen.Anderboutgat schoonblazen met een optioneel lang mondstuk.Functioneert als koppelstukussen een lang mondstuk en de uitblaas-opening van het gereedschap.Gebruik als luchtpompOpblazen van groote opblaasbare zwembaden of luchtbedden.Gebruik voor leeglopenLeeg laten lopen van groote opblaasbare zwembaden of luchtbedden.Functioneert als een koppelstuk tussendielegloopslang en een rubber hulpstuk.	Ø13 mm
Groothoekmondstuk	Lucht blazen over vui en vloeistof op een werkblad en in een open ruimte.Blaashoek:120° met 5 gaten.	Ø6,0 mm* Diameter van een gat.
Mondstuk met knijpventiel	Opblazen en leeg laten lopen van strandsspelmaterialien, kussens en soortgelijke plastic opplaasbare voorwerpen.* Het leeg laten lopen kan worden uittgevoerd met een optionele leegloopslang.	Ø7,0 mm
Flexibel mondstuk 6	Stof wegblazenuit moeilijk bereikbare plaatsen, computers en soortgeme-like apparaten.	Ø6,0 mm x 800 mm
Set Lange mondstukken	Een set mondstukken die geschikt is voor het wegblazen van stof UIT ankerboutgaten en op smalleplaatsen. De lengte van het mondstuk kan worden aangepast door eén of twee mondstukken te bevestigen.* Lange mondstukken konnen worden aangebracht door mondstuk 13 als koppelstuk te gebruiken.	ø8,0 mm
Leegloopslang	Voorwerpen opblazen en leeg laten lopen met gebruikmaking van geschakte mondstukken.	-
Rubber hulpstuk 20 - 30	Mondstuk geschikt voor het opblazen en leeg laten lopen van luchtbedden, vlotten, boten en zwembaden.* Dit hulpstuk要去 worden aangebracht in combinatie met de leegloop-slang en mondstuk 13.	ø20 - 30 mm* Gemeten als buitendiameter.
Rubber hulpstuk 65	Hulpstuk geschikt voor het verpakken van uw kleding door de lustch eruit te zuigen.* Dit hulpstuk要去 worden aangebracht in combinatie met de leegloop-slang en mondstuk 13.	ø65 mm
Filter C	Hulpstuk bedoeld voor het verminderen van stofophoping in de motor onder stoffige werkomstandigheden.	-

Symbolen

Hieronder staan de symbolen die voor het gereedschap hunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Houd uw handen uit de buurt van draaiende delen.

Houd omstandersuit debuurt.

Draag oog- en gehoorbescheming.

Stel het gereedschap Niet bloot aan vocht.

Ni-MH Li-ion

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadellijke componenten in het apparaat, kuren oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparaten en accu's Niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijengescheden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieuubeschemmingsvoorschriften in acht neemt.

Dit wordt op het apparataa aangegeven door het symbol van een doorgekruiste afvalcontainer.

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het wegblazen van stof, opblazen en leeg laten lopen van opblaasbare voorwerpen met verwisselbare mondstukken alaar gelang uw wensen. Geschikt voor zowel commercieel als thuisgebruik, bijvoorbeeld het schoonmaken van werkoppervlakken en stoffilters, en het opblazen van strandspelmaterialien.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-1:

Geluidsdrukniveau (L_pA) : 82 dB (A)

Geluidsvermogenniveau (L_WA) : 90 dB (A)

Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijk den met andere gereedschappen.

OPMERKING: De opgevegen geluidsemissiewaarde(n) kan/kunnen ook worden gebrukt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsdsduurgedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsdsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-1:

Gebruikstoepassing: onbelaste werking

Trillingsemissie (a_n) : 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduurgedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle verilgheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als nicht alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accustofblazer

Instructie

1. Lees de gebruiksanawijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsorganen en het juiste gebruik van de stofblazer.
2. Laat in geen geval kinderen, Personen met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en Personen die deze gebruiksaanwijzing nicht gelezen hebben, de stofblazer gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zich.
3. Gebruik de stofblazer nooit in de buurt van andere Personen, met name kinderen, of huisdieren.
4. Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en bevaren die Personen of hun eigendommen konnen overkommen.

Voorbereidingen

1. Draag geen losse kleding of sieraden die in de luchtinlaat gezogen{kennen worden. Houd langhaaruitdebuurt van de luchtinlaten.
2. Om irritatie door stof te voorkomen, adviseren wij u een gezichtsmasker te dragen.
3. Gebruik persoonlijke-veiligheidsmied-delen.Draag altijd oogbescherming. Veiligheidsmiddelen, zoals stofmaskers, slipvaste veiligheidsschoenen,veiligheidshelm en gehoor-bescherming, gebruikt in toepasselijkke situatuies, dragen bij tot verminding van persoonlijk letsel.

Gebruik in het algemeen

1. Schakel de stofblazer uit, verwijder de accu en verzeker u ervan dat alle bewegende delen volledig tot stilstand zich gekomen:

2. iedere keer als u de stofblazer onbeheard awhile;

3. iedere keer als u omschakelt van opblazenaar leeg laten lopen en andersom;

4. voordat u de stofblazer controleert, reinigt of er werkzaamheden aan gaat verrichten;

5. als de stofblazer abnormaal begint te trillen.

6. Gebruik de stofblazer alleen bij daglicht of helder kunstlicht.

7. Reik Niet te ver en zorg algtd voor een stevige stand en goede lichaamsbalans.
8. Zorg ervoor dat alle koelluchtinlaten vrij়n van afval.
9. Gebruik de stofblazer in een aanbevolen stand en op een stevige ondergrond.
10. Gebruik het gereedschap nicht met natte handen.
11. Richt de uitgang van de slang nicht op uzelf of anderen. Voorwerpen können worden wegbezizen en letsel veroorzaken.
12. Gebruik het gereedschap Niet om chemicalien mee te spuiten. Uw longen kuren beschadigd raken door het inademen van giftige dampen.
13. Gebruik de stofblazer nicht op hogeplaatsen.

14. Blokker de aanzuigopening en/of uitblaas-opening nooit.

15. Wees voorzichtig dat de aanzuigopening of uitblaasopening Niet verstopt raken met stof of vuilijdens gebruik op een stoffigeplaats.

16. Gebruik geen andere mondstukken dan die worden aanbevolen door Makita.

17. Als de stofblazer gegen een vreemd voorwerp stoot of een vreemd geluid maakt of begint te trillen, schakelt u de stofblazer ommiddelijk uit. Verwijder de accu vanaf de stofblazer en inspecteer de stofblazer op beschadigingen voordat u de stofblazer waar start en gebruikt. Als de stofblazer beschadigd is, vraagt u uw erkende Makita-servicecentrum hem te repareren.

18. Steek geen vingers of andere voorwerpen in de aanzuigopening of uitblaasopening.
19. Voorkom onbedoeld starten. Verzeker u ervan dat de schakelaar in de uit-stand staat alvorens de accu aan te brengen of de stofblazer op te pakken of te dragen. Door de stofblazer te dragen met uw vinger op de schakelaar, of door de stofblazer op een voeding aan te slui-ten verwijl de schakelaar aan staat, neemt de kans op oncevallen sterk toe.
20. Vermijd langdurig gebruik van de stofblazer in een zeer koude omgeving.
21. Gebruik het gereedschap Niet tot voor bij de maximumuitgangsdruk van het gereedschap. Als het gereedschap worden gezruikt op een uitgangsdruk die hoger is dan de maximumuitgangsdruk, kan het voorwerp of het gereedschap barsten.

Bijwegblazen

1. Blaas nooit afval in de richting van omstanders.

2. Richt het mondstuk nooit op iemand in de buurtijdens het gebruik van de stofblazer.

3. Blaas nooit gevaarlijke materialen weg, zoals spijkers, stukjes glas of mesjes.

4. Gebruik de stofblazer nicht in de buurt van ontvlambare materialen.

Bij opblazen en leeg lately lopen

1. Bij het opblazen van voorwerpen sluit u een mondstuk of hulpstuk stevig aan op de luchtinlaat. Anders kan het voorwerp, mondstuk of hulpstuk worden beschadigd en kunt u letsel oplopen.
2. Laat de luchtdruk langzaam af. Wanner u een mondstuk of hulpstuk verwijdert na het opblazen van een voorwerp, houdt u het voorwerp, mondstuk en hulpstuk stevig vast. Deze kuren opspringen door de luchtdruk en letsel veroorzaken.
3. Pomp een Voorwerp Niet op tot voor bij de maximumdruk van het voorwerp. Anders kan het gereedschap of voorwerp worden beschadigd en kunt u letsel oplopen.
4. Pomp alleen voorwerpen op die door de fabrikant bedoeld zijn om met het gereedschap te worden opgeprompt, zoals fietsbanden, sportballen enkleine opblaasbanden. Als andere voorwerpen worden opgeprompt,+kennen deze worden beschadigd en kan letsel wordenveroorzaakt.
5. Controller tijdens het opblazen van een Voorwerp de staat van het gereedschap en Voorwerp, en verzeker uervaan dat er geen luchttek zit in het voorwerp..
6. Weesijdens gebruik alk'tijd voorzichtig dat u een voorwerp Niet te hard opblaast. Het voorworp kan anders openbarsten waar bij schade aan het gereedschap en persoonlijk letsel konnen wordenveroorzaakt.
7. Controller na het oppompen van een voorwerp de luchtdruk met behulp van een betrouwbaar en gekalibreerd meetinstrument.
8. Laat het gereedschap nooit onbeheerd awhile verwijl de slang is bevestigd aan het voorwerp of verwijl het gereedschap in werkig is.
9. Gebruik het gereedschap Niet als een stof-zuiger. Door stofophoping kan het gereedschap worden beschadigd.
10. Gebruik het gereedschap Niet als een ademhalingsapparaat.
11. Gebruik uitsluitend standardaccessoires die zich geleverd door Makita. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren.

Onderhoud en opbergen

1. Zorg ervoor dat alle moeren, bouteen en schroeven stevig vastgedraaid zich om er zeker van te zichen dat de stofblazer.altijd veilig kan worden gebruikt.
2. Als de onderdelen versleten of beschadigd zichn, verrangt u deze door onderdelen geleverd door Makita.

3. Berg de stofblazer op een droge plaats op buiten bereik van kinderen.

4. Wanner u de stofblazer stopt voor inspectie, onderhoud, opslag of het verwisselen van accessoires, schakelt u de stofblazer uit en verzekert u zich er eerst van dat alle bewegende delen volledig tot stilstand zijn gekomen en verwijdert u daarna de accu. Laat de stofblazer afkoelen voordat u enige werkzaamheden aan de stofblazer uitvoert. Onderhoud de stofblazer zorgvuldig en houd hem schoon.

5. Wanner u het gereedschap draagt, pakt u de handgreep van het gereedschap vast. Pak de slang nicht vast en trek er Niet aan. Het gereed-schap kan worden beschadigd en letsel kan wordenveroorzaakt.
6. Laat de stofblazer algid eerst afkoelen voordatu hem opbergt.
7. Stel de stofblazer nicht bloot aan regen. Berg de stofblazer binnenshuis op.
8. Haal het gereedschap Niet uit elkaar.

Reparatie

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke verrangingsonderdelen. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behouden blijft.
2. Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum.

BEWAAR DEZEVOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijz ing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden,要去 het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.

4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.

2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet wegen een hard voorwerp. Dergelijkke handelingen können leiden tot brand, buitensporige hitte of een explosie.

4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voor commercieel transport en dergelijkke door derden en transporteurs要去 speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Alsoorbereiding van het artikel dat wordt getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichst strengere nationale regelgeving. Blootliggende contactpuntero要去 worden afgedekt met tape en de accu moet zodanig worden verpakdtatdeze Niet kan bewegen in de verpakking.
6. Wanner u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
7. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zich aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
8. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
9. Tijdens en na gebruik, kan de accu hebert worden waardoor brandwonden of koude brandwonden+kunnen worden voroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
10. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnenzem brandwonden teveroorzaken.

11. Zorg ervoor dat geen steenslag, stof of grond vast kommt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel+kennen ontstaan.

12. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

13. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die+zijigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook verval daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuu tussen 10^ en 40^ . Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

MONTAGE

ALETOP: Zorg alkijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens enige werkzaamheden aan het gereedschap uit te voeren.

Het mondstuk aanbrengen

Lijn de pasnokken op het mondstukuit met de vergrendelinkepingen in de vergrendelbus van het gereedschap, en duw het mondstuk daarna stevig in de vergrendelbus tot het met een klik op+zijnplaats worden vergrendeld. Nadat u het mondstuk hebt aangebracht, probeert u het terug te trekken om er zeker van te+zijn dat hij goed op+zijnplaats is vergrendeld.

Fig.1: 1. Pasnokken 2. Vergrendelinkepingen 3. Vergrendelbus

KENNISGEVING: Verzeker u ervan dat het mondstuk correct is aangebracht op het gereed-schap zodat de pasnokken op het mondstuk precies passen in de vergrendelinkepingen van de vergrendelbus.

Het mondstuk verwijderen

Houd de voet van het mondstuk vast en roteer het in een richting aangegeven door de pijlen op de voet van het mondstuk om het te ontgrendelen. Trek het mondstuk van de vergrendelbus af nadat het is ontgrendeld.

Fig.2: 1. Voet van het mondstuk 2. Vergrendelbus

KENNISGEVING: Als vuil of stof vastzit op het oppervlak, kan het moeilijk zijn om het mondstuk vanaf het gereedschap te verwijderen. Houd in dat geval eerst de vergrendelbus gegen het motorhuis geschoven, en draai daarna de voet van het mondstuk om het te ontgrendelen.

ALET OP: Wees voorzichtig datijdens het verwijderen van het mondstuk uw handen nicht bekneld raken tussen hetchyteruiteinde van de vergrendelbus en het motorhuis. De vergrendelbus schuiftaar achteren in de richting van het motorhuis wanneer het mondstuk wordt ontgrendeld van de vergrendelbus.

Fig.3: 1. Vergrendelbus 2. Motorhuis

Het stofrooster aanbrengen en verwijderen

1. Draai het stofrooster op de aanzuigopening aan de achechterkant van de behuizing linksom om het stofrooster te verwijdenen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kutnen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.

▶ Fig.4: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

1. Breng het stofrooster waar aan op de aanzuigopening door de twee vergrendelnokken op het stofroosteruit te lijnen met de geleidergroeven in de behuizing. Draai daarna het stofrooster rechtsom om het op+zijnplaats te vergrendelen.

▶ Fig.5: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroven

Lange mondstukken aanbrengen en verwijderen

Optioneel accessoire

Met de set lange mondstukken Aunt u stof verwijderenuitkleine gaatjes en op smalleplaatsen.De lengte van de mondstukken kan maar wens worden aangepast.

▶ Fig.6: 1. Mondstuk 13 2. Lang mondstuk R 3. Lang mondstuk F

1. Steek het lange mondstuk R vanaf dechterkant door het luchtgat van het mondstuk 13. Steek het erdoor tot het mondstuk 13 vastzit op zijnplaats aan dechterkant van het lange mondstuk R.

Fig.7: 1. Mondstuk 132. Lang mondstuk R

1. Steek het lange mondstuk F over de punt van het ange mondstuk R. Draai het lange mondstuk F daarna met de hand tot het grofweg vast zit en draai het tenslotte stevig vast.

Fig.8: 1. Lang mondstuk F 2. Lang mondstuk R

1. Lijn de pasnokken op het mondstuk 13uit met de vergrendelinkepingen in de vergrendelbus van het gereedschap, en duw het mondstuk 13 daarna stevig in de vergrendelbus tot het met een klik op zijnplaats worden vergrendeld.

Fig.9: 1. Pasnok 2. Vergrendelinkeping
3. Vergrendelbus 4. Mondstuk 13 5. Lang mondstuk R 6. Lang mondstuk F

OPMERKING: Gebruik alleen het lange mondstuk R als u eenkleinere mondstuklengte wilt. Gebruik zowel het lange mondstuk R als F als u een grotere mondstuklengte wenst.

1. Om de lange mondstukken te verwijderen, maar u mondstuk 13 los van de vergrendelbus van het gereedschap en.maakt uervolgens de lange mondstukken los.

Mondstukken en hulpstukken voor leeglopen aanbrengen en verwijdersen

Optioneel accessory

KENNISGEVING: Verzeker u ervan dat de mondstukken en hulpstukken voor leeglopen alleen worden aangebracht en verwijderd verwijl de leegloopslang is losgekoppeld van het gereed-schap. Als de leegloopslang reeds op het gereed-schap is aangebracht, kan het gereedschap instabiel worden en omvallen.

1. Lijn de pasnokken op het mondstuk met knijpventieluit met de vergrendelinkepingen in de vergrendelbus van de leegloopslang, en duw het mondstuk metknijpventiel daarna stevig in de vergrendelbus tot het met een klik op+zijn plaats worden vergrendeld.

Fig.10: 1. Mondstuk met knijpventiel 2. Pasnokken

1. Vergrendelinkepingen 4. Vergrendelbus

2. Leegloopslang

Optionele rubber hulpstukken

De optionele rubber hulpstukken要去en over het mondstuk heb den worden aangebracht. Let erop dat u de rubber hulpstukken Niet rechtsstreeks aanbrengt op de leegloopslang.

i Lijn de pasnokken op het mondstuk 13 uit met de vergrendelinkepingen in de vergrendelbus van de leegloopslang, en duw het mondstuk daarna stevig in de vergrendelbus tot het met een klik op+zijnplaats worden vergrendeld.

ii Plaats een rubber hulpstuk over het mondstuk en bevestig het door het erop te duwen en te draaien.

Fig.11: 1. Rubber hulpstukken 2. Mondstuk 13

1. Leegloopslang

KENNISGEVING: Verzeker u ervan dat het mondstuk correct is aangebracht op de leeg-loopslang zodate pasnokken op het mondstuk precies passen in de vergrendelinkepingen van de vergrendelbus.

1. Draai het stofrooster op de aanzuigopening aan de achechterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kutnen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.

Fig.12: 1. Stofrooster 2. Vergrendelnokken
3. Aanzuigopening 4. Geleidergroeven

1. Bevestig het uiteinde van de leegloopslang aan de aanzuigopening door de twee vergrendelnokken op de leegloopslanguit te lijnen met geleidergroeven in de behuizing.Draai daarna de manchet achterop de leegloopslang rechtsom om hem op+zijnplaats te vergrendelen.

Fig.13: 1. Leegloopslang 2. Manchet achterop
3. Aanzuigopening 4. Vergrendelnokken
5. Geleidergroeven

1. Om het mondstuk en de hulpstukken voor leeglopen te verwijderen, volgt u de stappen voor het aanbrengen in de omgekeerde volgorde.

KENNISGEVING: Draai altiijd de manchet achterop de leegloopslang vast/los om de leegloopslang op+zijnplaats aan te brengen/te verwijderen.

Een optioneel filter aanbrengen

Optioneel accessory

Een optioneel hoogwaardig filter (filter C) is leverbaar om stofophoping in de motor te verminderen onder stoffige werkomstandigheden.

1. Draai het stofrooster op de aanzuigopening aan de achechterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster+kennen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.

Fig.14: 1. Stofrooster 2. Vergrendelnokken

1. Aanzuigopening 4. Geleidergroeven

2. Breng een optioneel hoogwaardig filter aan op de aanzuigopening door de twee vergrendelnokken op het optionele filter uit te lijnen met de geleidergroeven in de behuizing. Draai daarna het optionele filter rechtsom om het op+zijn plaats te vergrendelen.

Fig.15: 1. Optioneel hoogwaardig filter
2. Vergrendelnokken 3. Aanzuigopening
4. Geleidergroeven

KENNISGEVING: Het optionele hoogwaardige filter (filter C) kan vele keren worden hergebruikt door het schoon te make. Verwijder het stof regelmatin vanaf het filter aangezien een verstopt filter de luchtstroom kan hinderen waardoor de werkking minder efficien wordt. Was af en toe het filter in water, spoel het en LAST het goed drogen in de schaduw voordat u het wee gebruikt.

KENNISGEVING: Veeg, schrob of kras nicht hard over een optioneel hoogwaardig filter (filter C). Zorg ervoor dat u het stof voorzichtig van het filter af schudt of blaast.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Zorg alsijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controeren.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap algijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt, hunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel wordenveroorzaakt.

Fig.16: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen verschuft u de knop aan de voorkant van de accu en schuift u tegelijkkertijd de accu uit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op+zijn plaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoor. Wanner het rode deel zichtaar is, Zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel nicht meer zichtaar is. Als u dit nicht doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALETOP:Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze Niet goed aangebracht.

De resterende acculading controlleren

Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.

Fig.17: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschit van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteme. Dit system schakelt automatisch de voeding maar de motoruit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiliging

Wanner het gereedschap/de accu worden bediend op een manier waarop een abnormaal hoge stroomsterkte wordt getrokken, stopt het gereedschap automatisch. Wanner dat gebeurt, schakelt u het gereedschapuit en stopt u de toepassing die ertoe leidde dat het gereedschap oververhit raakte. Schakel verwolgens het gereedschap in om het wee te starten.

Oververhittingsbeveiliging

Wanner het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in die situatie het gereedschap afkoelen voordat u het gereedschap wee inschakelt.

Als de acculading onvoldoende is, stopt het gereedschap automatisch en knippert de lamp. Verwijder in dat geval de accu vanaf het gereedschap en laad de accu op.

Beveiling gegen andere oorzaken

Het beveiligingsystem is ook ontworpen voor andere oorzaken die het gereedschap hunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stocht. Voer alle volgende stappen uit om de oorzaken op te heffen, wonneer het gereedschapijdelijk is onderbroken ofijdens het gebruik is gestopt.

1. Schakel het gereedschap uit en schakel het daarna wee in om het opnieuw te starten.
2. Laad de accu('s) op of cervang hem/ze door (een) opgeladen accu('s).
3. Laat het gereedschap en de accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligingsystem is geseset, neemt u contact op met uw lokale Makita-servicecentrum.

De trekkerschakelaar gebruiken

ALET OP: Alvorens de accu in het gereed-schap teplaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert maar de stand "OFF".
ALET OP: De schakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees voorzichtig wonneer u het gereedschap in de aan-stand vergrendelt.
ALETOP: Breng de accu Niet aan verwijl de trekkerschakelaar is vergrendeld in de aan-stand.
ALETOP: Wanner het gereedschap nicht worden gebruikt, drukt u op de trekker-vergrendelknop vanaf de kant waarop de vergrendel-markering (staat om de trekkerschakelaar te vergrendeilen in de uit-stand.

Trekker-vergrendelknop

Om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingeknepen, is een trekker-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u op de trekker-vergrendelknop vanaf de Kant waarop een ontgrendel-markering (N) staat. Om het gereedschap te vergrendelen, drukt u op de trekker-vergrendelknop vanaf de Kant waarop een vergrendel-markering (N) staat. Verzeker u ervan de trekker-vergrendelknop na elk gebruik terug te zetten in de vergrendelde stand.

▶ Fig.18: 1. Trekkerschakelaar 2. Trekkervergrendelknop 3. Ontrendel-markering 4. Vergrendel-markering

KENNISGEVING: Knijp de trekkerschakelaar Niet hard in zonder de trekker-verbrendelknop te ontgrendelen. Hierdoor kan de schakelaar kapot gaan.

Trekkerschakelaar

Het luchtvolume kan worden geregeld door het inknijpen van de trekkerschakelaar. Het luchtvolume neemtoe door de trekkerschakelaar harder in te knijpen. Laat de trekkerschakelaar los om te stoppen.

Fig.19: 1.Trekkerschakelaar

Vergrendelknop

Om het gereedschap continu te lately werkken, knijpt u eerst de trekkerschakelaar in, drukt u daarna de vergrendelknop in, en LASTU tenslotte de trekkerschakelaar los. Om de vergrendelde stand op te heffen, knijpt u de trekkerschakelaar hebemaal in en LAAT u dezeervolgens weeR los.

Fig.20: 1.Trekkerschakelaar 2.Vergrendelknop

Het luchtvolume regelen

Het luchtvolume kan op vier niveaus worden ingesteld, te weten: 4 (maximaal), 3 (hoog), 2 (gemiddeld) en 1 (laag), afhankelijk van de toepassing en werklast. Druk op de luchtvolume-instelknop om hetiveau in de onderstaande volgorde te veranderen. Hetiveau verandert elke keer wanner u op de knop drukt.

Fig.21: 1. Laag luchtvolume 2. Gemiddeldl luchtvolume 3. Hoog luchtvolume 4. Maximaal luchtvolume 5. Luchtvolume-instelknop

Tabel met luchtvolume-installingen

Luchtvolumeniveau Maximum	luchtvolume
4: Maximaal 1,1 m	3/min
3: Hoog 1,0 m	3/min
2: Gemiddeld 0,8 m	3/min
1: Laag 0,6 m	3/min

• De maximumluchtvolumes zijn gemeten zonder mondstukken.

OPMERKING: Het luchtvolumineau kan worden veranderd voordat het gereedschap worden ingeschakeld.

OPMERKING: Het gereedschap begint te werken met deIRST gebruekte luchtvolumeniveau-instelling.

De lamp inschakelen

ALET OP: Kijk Niet direct in het lampllicht of in de lichtbron.

Om de lamp in te schakelen, voert u een van de vol-gende stappenuit.

• Knijp de trekkerschakelaar in om de lamp in te schakelen. De lamp blijft branden zolang u de trekkerschakelaar ingeknepen houdt. De lamp gaat ongeveer 10 seconden na het einde van het gebruik UIT.
• Druk op de luchtvolume-instelknop. De lamp gaat na ongeveer 10 secondenuit.

OPMERKING: Als de resterende acculading laag wordt, begint de lamp te knipperen. Het moment waarop de lamp begint te knipperen is afhankelijk van de temperatuur op de werkplek en de staat van de accu.

Fig.22: 1.Trekkerschakelaar 2.Luchtvolumeinstelknop 3.Lamp

Ophangoog

ALET OP: Voordat u het gereedschap ophangt, verzekert u zich er.altijd van of het ophangoog nicht beschadigd is.
ALET OP: Gebruik de onderdelen voor ophan-gen of monteren uitsluitend waarvoor ze zijn bedoeld. Het gebruik voor onbedoelde doeleinden kan leiden tot een onceval of persoonlijk letsel.
ALET OP: U moet van tevoren het nominale draagvermögen van uw gereedschapsrekken en -houlders controlen. Plaats het gereedschap Niet op de rekken of in de houlders als het gewicht hoger is dan het draagvermögen ervan.
LET OP: Verzeker u ervan dat het ophangoog stevig aan een haak hangt voordat u het loslaat.

Gebruik het ophangoog bovenop de blijktant van de behuizing om het gereedschap aan een haak van een rek of houder te hangen.

▶ Fig.23: 1. Ophangoog 2. Haak

De haak aanbrengen

Optioneel accessoire

WAARSCHUWING: Gebruik de opgang/- bevestigingsmiddelen alleen waarvoor ze bedoeld zichn, d.w.z. ophangen aan een gereedschapsgord delussen werkzaamheden of tijdens pauzes.
WAARSCHUWING: Wees voorzichtig dat de haak Niet overbelast worden aangezien een te hoge kracht of onregelmatige overbelasting kan leiden tot beschadiging van het gereedschap met persoonlijk letsel tot gevolg.

ALET OP: Als u de haak aanbrengt, bevestigt u deze alsjrd stevig met de schroef. Als u dit nicht doet, kan de haak losraken en tot persoonlijk letsel leiden.
ALET OP: Verzeker u ervan dat het gereed-schap veilig hangt voordat u het loslaat. Door onzorgvuldig of oncebalanceerd ophangen kan het gereedschap eraf vallen en persoonlijk letsel wordenveroorzaakt.

Fig.24: 1. Gleuf 2. Haak 3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. De haak kan aan ie dere zijkant van het gereedschap worden bevestigd. Om de haak te bevestigen, steekt u deleze in een gleuf op een zijkant en zet u hem vast met de schroef. Om de haak eraf te halen, draait u de schroef los en haalt u de haak eraf.

BEDIENING

LET OP: Richt het mondstukijdens gebruik Niet op iemand in de buurt.
KENNISGEVING: Blokker de aanzuigopening en/of uitblaasopening Niet tijdens gebruik.

Blazen bij algemeen gebruik

Aanbevolen mondstukken

Mondstuk 13

Maak uw werkoppervlakken schoon door stof, vuil, rommel, spanen of afval eraf te blazen.

Richt het mondstuk op een gegaste afstand op oppervlakken en zwenk het in de rondte om het materiaal er helemaal af te blazen.

Fig.25

ALETOP: Blaas nooit afval in de richting van omstanders of huisdieren.
ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

KENNISGEVING: Verwijder eventuele blokkades vanaf de oppervlakken voordat u begint te blazen.

Blazen in petite ruimten

Aanbevolen mondstukken

Mondstuk 3

Blaas in omsloten ruimten, in hoeken en opplaatsen bij muren om stof te verwijderen.

Richt het mondstukrecht op een gepaste afstand op de ruimten en knijp de trekkerschakelaar in om het geblazen luchtvolume te regelen.

Fig.26
Fig.27

ALET OP: Houd het mondstuk op een redelijkke afstand van het punt waar u maar blaast om te voorkomen dat het stof omhoog in de lucht geblazen worden.
ALET OP: Gebruik persoonlijke-beschermings-middelen zoals een stofmasker en oogbescherming.

KENNISGEVING: Voorkom dat de luchtventila-tieopeningen rond de uitblaasopening worden afgedekt. Anders hunnen plotseling geluid en trillin-gen worden veroorzaakt, en hunnen de prestaties van het gereedschap worden beinvloed.

Fig.28: 1. Luchtventilatieopengingen
2. Uitblaasopening

Een Iuchtfilter schoonmaken

Aanbevolen mondstukken

Mondstuk 7

Maak het oppervlak van filters schoon door er lucht doorheen te blazen.

Richt het mondstuk op korte afstand op het filteroppervlak en zwenk hetBeen en wee om het stof van het oppervlak af te blazen.

Fig.29

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

OPMERKING: Richt het mondstuk onder een hoek overeenkomstig de vom van het filter zDat het stof er gemakkelijk af komt.

Blazen in een open ruimte

Aanbevolen mondstukken

Groothoekmondstuk

Blaas lucht over vuil en vloeistof op een leeg oppervlak, zoals een bureaublad of een vloer, met behulp van het groothoekmondstuk met vrijf gaten onder een hoek van 120 graden.

Richt het mondstuk binnen een bepaalde afstand op een groter gebied en zwenk het van voren maarachten en van links waar rechts om ver en breed te blazen.

Fig.30

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

Plastic opblaasbare voorwerpen opblazen

Aanbevolen mondstukken

Mondstuk met knijpventiel
Mondstuk 13

Beschikbaar luchtvolume voor opblazen met een volledig opgeladen accu BL4025 zonder opnieuw opladen

Luchtvolume- niveau	Beschikbaar luchtvolume (Bij gebruik van het mondstuk met knijpventiel)	Aantal plastic strandballen van Ø61 cm met gelijkwaardig luchtvolume (Bij gebruik van het mondstuk met knijpventiel)
4: Maximaal 8,9 m	3	75
3: Hoog 9,5 m	3	80
2: Gemiddeld 13,0 m	3	110
1: Laag 21,3 m	3	180

OPMERKING: De maximumuitgangsdruk van dit gereedschap is 20,6 kPa.

(Met mondstuk 13)

Blaas strandspelmaterialien, kussens en soortgelijke plastic opblaasbare voorwerpen op met behulp van het mondstuk met knijpventiel.

Blaas tuinzwembaden, luchtbedden en soortgelijke grote plastic opblaasbare voorwerpen op met behulp van het mondstuk 13.

Steek het mondstuk in het ventiel van een opblaasbaar voorwerp en knijp de trekkerschakelaar in om het opblazen te starten.

Wanneer het opblaasbare voorwerp bijna volledig opgeblazen is, LaTeX u de trekkerschakelaar langzaam los om het luchtvolume te verlagen. Nadat de luchtstroom is gestopt, verwijdert u het mondstuk uit het ventiel en sluit u het ventiel.

Fig.31
Fig.32

ALET OP: Weesijdens gebruik alkijd voorzichtig dat u een opblaasbaar voorwerp Niet te hard opblaast. Het opblaasbare voorwerp kan anders openbarsten waar bij schade aan het gereedschap en persoonlijk letsel konnen worden veroorzaakt.
ALETOP: Laat het gereedschap nooit onbeheerdchter terwijl het mondstuk is bevestigdaan het opblaasbare voorwerp of terwijl het gereedschap in werking is.
ALET OP: Wees erop bedacht dat een hete luchtstroom uit de luchtventilatieopening bij de versmalling van het mondstuk met knijpventiel kan komen als gevolg van luchtcirculatie.

OPMERKING: Verzeker u ervan dat het mondstuk met knijpventiel volledig in het ventiel is gestoken zodat de punt van het mondstuk het klepje binnenin het ventiel openduwt.

OPMERKING: Voor een opblaasbaar voorwerp met eenklein ventiel steekt u de smalle punt van het mondstuk met knijpventiel in het ventiel totdat de versmalling van het mondstuk gegen de rand van het ventiel aan komt.

OPMERKING: Voor een opblaasbaar voorwerp met een groot ventiel steekt u het mondstuk met knijpventiel volledig in het ventiel zodate punt van het mondstuk het klepe binnenin het ventiel openduwt.

Fig.33: 1. Kleje binnenin het ventiel 2. Klein ventiel 3. Groot ventiel 4. Versmalling 5. Luchtventilatieopening

OPMERKING: Als een ventiel van een opblaasbaar voorwerp relatief kleiner is dan de punt van het mondstuk met knijpventiel, knijpt u in het ventiel en maakt u deze met de hand groter. Vervolgens propt u de punt van het mondstuk in het ventiel en houdt u deze vast.

Blazen in gaten en op smalleplaatsen

Optioneel accessory

Aanbevolen mondstukken

Setlange mondstukken

Verwijder stof uitkleine gaatjes en op smalleplaatsen. De lengte van de mondstukken kanaar wens worden aangepast.

Bevestig de lange mondstukken R en F aan elkaar voor een groter mondstuklengte, bijvoorbeeld om ankerboutgaten op de grond schoon te blazen.

Fig.34

Gebruik alleen het lange mondstuk R als u een Kleinere mondstuklengte wilt, bijvoorbeeld om vuiluit gaten in een muur weg te blazen.

Fig.35

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

Blazen op smalle plaatsen

Optioneel accessoire

Aanbevolen mondstukken

Flexibel mondstuk 6

Blaas stof uit moeilijk bereikbare plaaten. Zeer effectief bij het schoonmaken van de motor en het verwijderen van stof uit het interieur van een auto of de behuizing van een computer.

Richt het mondstuk onder een hoek binnen aanraakafstand en blaas heb en weer om achtergebleven stof te verwijdersen. Verander de hoek van het mondstuk tijdens het blazen om gemakkelijker de moeilijkere stukjes vuil en stof eruit te blazen.

Fig.36

ALETOP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

KENNISGEVING: Voorkom dat de luchtventilatieopeningen rondon het uiteinde van de flexibele slang worden afgedekt. Anders kuren plotseling geluid en trillingen worden veroorzaakt, en kuren de prestaties van het gereedschap worden beinvloed.

Fig.37: 1. Luchtventilatieopengingen

Plastic opblaasbare voorwerpen laten leeglopen

Optioneel accessoire

KENNISGEVING: Voorkom dat opblaasbare voorwerpen leeglopen onder natte en stoffige omstandigheden aangezien water, stof en soortgelijke externe substanties op oppervlakken kunnen binnendringen in de motor en schade aan het gereedschap kunnenveroorzaken. Maak opblaasbare voorwerpen eerst grondig schoon en droog voordat u ze leeg LASTLOEN.

KENNISGEVING: Laat het gereedschap nooit onbeheerd awhile tijdens het lately leeglopen van een opblaasbaar voorwerp. Als de motor continu blijft draaien nadat het leeglopen maar is, kan dat leiden tot oververhitting.

Aanbevolen mondstukken en hulpstukken

Leegloopslang
Mondstuk met knijpventiel
Rubber hulpstuk 20 - 30
Rubber hulpstuk 65

Laat opblaasbare voorwerpen leeglopen met behulp van de juiste mondstukken afhankelijk van uw voorkeuren en toepassingen.

1. Breng een mondstuk of rubber hulpstuk aan op de leegloopslang.
2. Vervang het stofrooster op de aanzuigopening van het gereedschap door de leegloopslang.
3. Steek de punt van het mondstuk in het ventiel ofplaats het hulpstuk over het ventiel van het opblaasbare voorwerp, en knijp de trekkerschakelaar in om het leeglopen te starten.
4. Wanner het opblaasbare voorwerp bijna volledig leeggelopen is, laut u de trekkerschakelaar langzaam los om het afzuigvolume te verlagen.
5. Nadat de luchtstroom is gestopt, verwijdert u het mondstuk of hulpstukuit of vanaf het ventiel en sluit u cervolgens het ventiel.

Bij gebruik van het mondstuk met knijpventiel

Fig.38

Bij gebruik van het rubber hulpstuk 20 - 30
Fig.39
Bij gebruik van het rubber hulpstuk 65
Fig.40

ONDERHOUD

ALET OP: Zorg aktijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, overig onderhoud en afstellingen te worden uitgevoerd door een door Makita erkend servicecentrum of het fabriekservicecentrum, en altijd met gebruikmaking van originele Makita-ervangingsonderdelen.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kuren verkleuring, verrormingen en barsten wordenveroorzaakt.

Schoonmaken

De behuizing schoonmaken

Maak de behuizing van het gereedschap regelmatig schoon met een droge doek of een in zoepwater bevochtigde doek.

De mondstukken schoonmaken

Verwijder voor en na elk gebruik deeltjes en stof die de openingsen van mondstukken konnen verstoppen.

Het filter aanbrengen en verwijderen

ALET OP: Verzeker u na het schoonmaken van het filter ervan dit weein de juiste positie aan te brengen.

Maak het filter regelmatig schoon aangezien het gebruik van een verstopt filter kan leiden tot slechte zuigprestaties.

1. Draai het stofrooster op de aanzuigopening aan de achechterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kan den worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.
   Fig.41: 1. Stofrooster 2. Vergrendelnokken
2. Aanzuigopening 4. Geleidergroeven
3. Haal het Ronde sponsfilter B (grijs-zwart)uit de aanzuigopening.
   Fig.42: 1. Ronde sponsfilter B (grijs-zwart)
   Verwijder Niet het sponsfilter A (geel) dat dieper in de aanzuigopening zit omdat deze要去血液循环 zitten om de motor gegen beschadiging te beschermen.
   Fig.43: 1. Sponsfilter A (geel)
4. Veeg en schud het stof met de hand van het ronde sponsfilter B af. Was af en toe het filter in water, spoel het en LAST het goed drogen in de schaduw voordat u het wee ter gebruikt.
   Fig.44
   Fig.45

KENNISGEVING: Na het wassen in water, droegt u het Ronde sponsfilter B voordat u het wee aanbrengt. Een onvoldoende gedroogd filter kan de levensduur van de motor verkorten.

KENNISGEVING: Was filters nooit in een wasmachine.

KENNISGEVING: Schrob of kras het filter nicht met harde voorwerpen, zoals een borstel.

OPMERKING: Filter verslieten na verloop vanijd. Wij adviseren u enkele in reserve aan te honden.

1. Plaats het Ronde sponsfilter B terug in de aanzuigopening.
   Fig.46: 1. Ronde sponsfilter B
2. Breng het stofrooster waar aan op de aanzuigopening door de twee vergrendelnokken op het stofroosteruit te lijnen met de geleidergroeven in de behuizing. Draai daarna het stofrooster rechtsom om het op+zijnplaats te vergrendelen.
   ▶ Fig.47: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

PROBLEMEN OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zich een inspectieuit. Als u een probleem ondvindt dat nicht in deze gebruiksaanwijzing worden beschreiben, mag u Niet proberen het gereedschap uit elkaar te halen. Laat reparations over aan een erkend Makita-servicecentrum, en alttijd met gebruikmaking van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijk	ke oorzaak (storing) Oplossing
Motor loopt nicht. De accu is nicht aangerecht.	Brecht. Breng de accu aan.
	Probleem met de accu (lage spanning).	Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	De aandrijving werkt nicht goed. Vraag	uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stoot na kort te hebben gedraaid.	De accu is bijna leeg.	Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	Oververhitting. Stop met het gebruik van	het gereedschap om het te latent afkoelen.
Het gereedschap haalt het maxi-mumluchtvolume nicht.	De accu is nicht goed aangebracht. Breng	de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af. Laad de accu	cu op. Als het opladen nicht helpt, ver-vangt u de accu.
	De aandrijving werkt nicht goed. Vraag	uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen:⇒ schakel onmiddelijk het gereed-schapuit!	De aandrijving werkt nicht goed. Vraag	uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor kan nicht stoppen:⇒ verwijder de accu onmiddelijk!	Elektrische of elektronische storing. Verwijder de accu en vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-product dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijke Makita-servicecentrum.

• Mondstuk 3
  Mondstuk 7
  Mondstuk 13
  Groothoekmondstuk
• Mondstuk met knijpventiel
• Flexibel mondstuk 6
• Set Lange mondstukken
  Leegloopslang
  Rubber hulpstuk 20 - 30
  Rubber hulpstuk 65
• Filter C
  Haak
  Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst(AP)knen zijn inbegren in de doos van het product als standaard toebehoren. Deze(AP)knen van land tot land verschillen.

ESPECIFICACIONES
