GEBRUIKSAANWIJZING HG02971 ULTIMATE SPEED

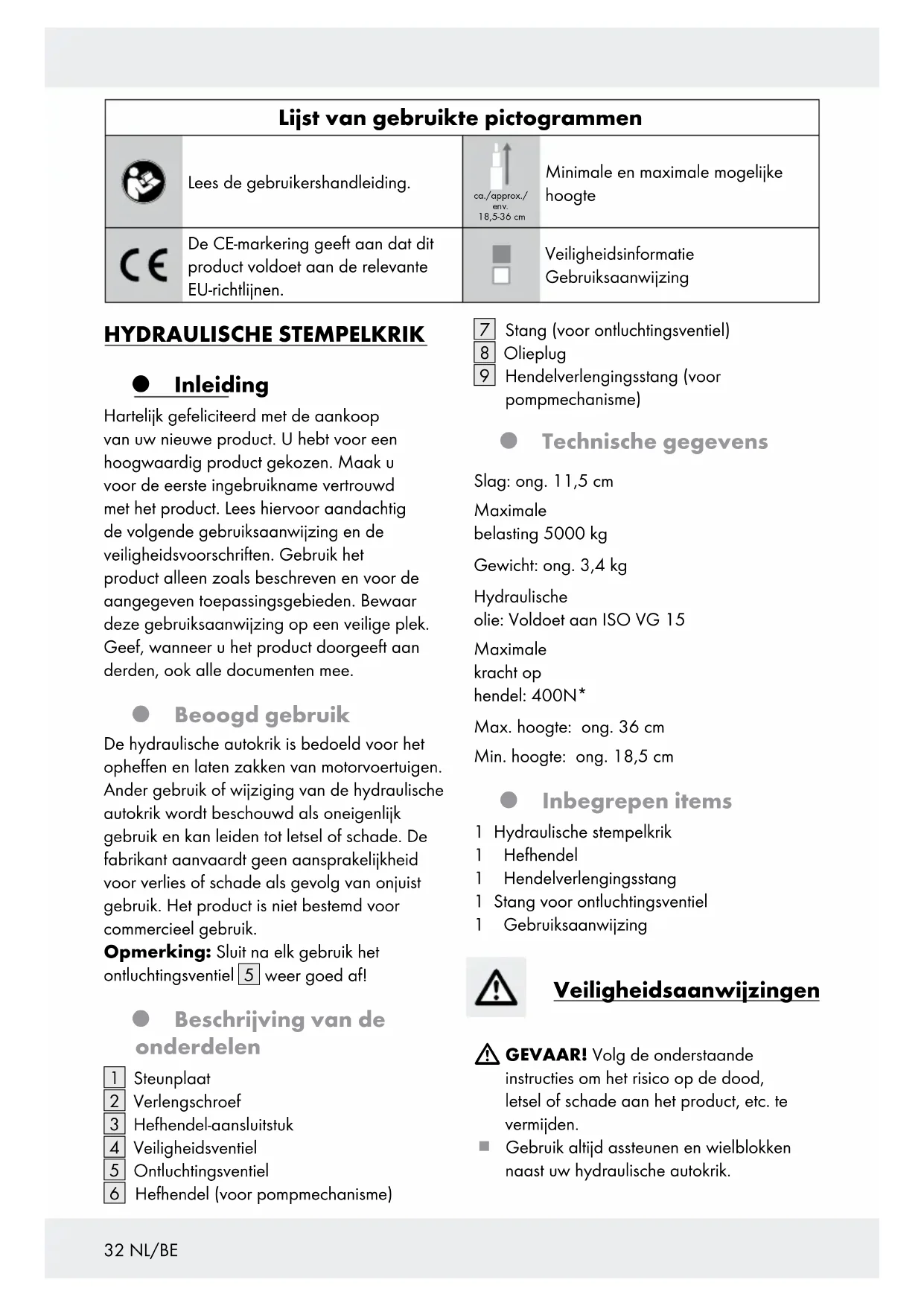

31NL/BE Lijst van gebruikte pictogrammen ............................ Pagina 32 Inleiding........................................................... Pagina 32 Beoogd gebruik ..................................................... Pagina 32 Beschrijving van de onderdelen......................................... Pagina 32 Technische gegevens ................................................. Pagina 32 Inbegrepen items .................................................... Pagina 32 Veiligheidsaanwijzingen ....................................... Pagina 32 Gebruik ........................................................... Pagina 34 Het voertuig optillen.................................................. Pagina 34 Het voertuig laten zakken ............................................. Pagina 35 Reiniging en onderhoud ........................................ Pagina 35 Reiniging en opslag ............................................. Pagina 35 Hydraulische olie bijvullen / smeren ..................................... Pagina 35 Lucht uit het hydraulisch systeem verwijderen .............................. Pagina 36 Opslag............................................................ Pagina 36 Probleemoplossing.............................................. Pagina 36 Afvoer............................................................. Pagina 37 Garantie .......................................................... Pagina 37 Afwikkeling in geval van garantie ....................................... Pagina 37 Service ............................................................ Pagina 38 EC verklaring van overeenstemming ......................... Pagina 3932 NL/BE Lijst van gebruikte pictogrammen Lees de gebruikershandleiding. ca./approx./ env. 18,5-36 cm Minimale en maximale mogelijke hoogte De CE-markering geeft aan dat dit product voldoet aan de relevante EU-richtlijnen. Veiligheidsinformatie Gebruiksaanwijzing HYDRAULISCHE STEMPELKRIK Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee. Beoogd gebruik De hydraulische autokrik is bedoeld voor het opheffen en laten zakken van motorvoertuigen. Ander gebruik of wijziging van de hydraulische autokrik wordt beschouwd als oneigenlijk gebruik en kan leiden tot letsel of schade. De fabrikant aanvaardt geen aansprakelijkheid voor verlies of schade als gevolg van onjuist gebruik. Het product is niet bestemd voor commercieel gebruik. Opmerking: Sluit na elk gebruik het ontluchtingsventiel [5] weer goed af! Beschrijving van de onderdelen [1] Steunplaat [2] Verlengschroef [3] Hefhendel-aansluitstuk [4] Veiligheidsventiel [5] Ontluchtingsventiel [6] Hefhendel (voor pompmechanisme) [7] Stang (voor ontluchtingsventiel) [8] Olieplug [9] Hendelverlengingsstang (voor pompmechanisme) Technische gegevens Slag: ong. 11,5 cm Maximale belasting 5000 kg Gewicht: ong. 3,4 kg Hydraulische olie: Voldoet aan ISO VG 15 Maximale kracht op hendel: 400N* Max. hoogte: ong. 36 cm Min. hoogte: ong. 18,5 cm Inbegrepen items 1 Hydraulische stempelkrik 1 Hefhendel 1 Hendelverlengingsstang 1 Stang voor ontluchtingsventiel 1 Gebruiksaanwijzing Veiligheidsaanwijzingen

GEVAAR! Volg de onderstaande instructies om het risico op de dood, letsel of schade aan het product, etc. te vermijden. Gebruik altijd assteunen en wielblokken naast uw hydraulische autokrik.33NL/BE Werk nooit onder een opgetild voertuig, tenzij u aanvullende veiligheidsmaatregelen hebt genomen. Dit is bedoeld om te voorkomen dat het voertuig wegrolt, wegglijdt of de krik doet kantelen. Gebruik het product alleen op een solide, vlakke ondergrond. Het product gebruiken op een instabiele of oneffen ondergrond, zoals grind, kan leiden tot het wegglijden van de last.

Zorg ervoor dat u nooit de toegestane (gespecificeerde) laadcapaciteit overschrijdt. De persoon die de krik bedient, moet de krik en de belasting tijdens alle bewegingen observeren. Werk nooit onder de opgetilde last als deze niet op geschikte wijze is beveiligd. Onopgeleide of onervaren personen mogen de hydraulische autokrik niet gebruiken. Neem gepaste voorzorgsmaatregelen om te voorkomen dat het voertuig wegrolt voordat u de hydraulische autokrik gebruikt. Trek de handrem aan, zet het voertuig in versnelling (bij een automatische versnellingsbak op 'P') en blokkeer de wielen. Zelfs met de gepaste veiligheidsmaatregelen, blijf altijd alert en controleer visueel of de steunplaat [1] stevig tegen het krikpunt van het voertuig is geplaatst. Zorg ervoor dat er geen benzine, accuzuur of enige andere gevaarlijke stof uit het voertuig kan stromen wanneer het voertuig wordt opgetild. Controleer of er geen persoon of object onder het voertuig is voordat u het laat zakken. Laat het voertuig langzaam zakken. Controleer of alle onderdelen correct zijn gemonteerd en geplaatst, en onbeschadigd zijn. Controleer voor elk gebruik of de hydraulische autokrik naar behoren werkt. Controleer de schroeven en ventielen van de hydraulische autokrik op een correcte plaatsing en let in het bijzonder op mogelijke lekkage van de hydraulische olie. Gebruik de hydraulische autokrik nooit om een voertuig te verplaatsen of te laden. Gebruik die nooit om een heel voertuig volledig van de grond te tillen. Het is niet toegestaan om mensen op te tillen met de hydraulische krik en zorg ervoor dat mensen die zich in de buurt bevinden voldoende afstand houden tot het voertuig wanneer de hydraulische krik wordt gebruikt. Verander nooit de instelling van het veiligheidsventiel [4]. Deze is in de fabriek ingesteld op de juiste waarde en mag later nooit opnieuw worden aangepast. Gebruik de hydraulische autokrik niet als de afdichting (veiligheidsventiel [4]) beschadigd is. Voordat de autokrik wordt gebruikt, moet de gebruiker vertrouwd worden gemaakt met het apparaat door een ervaren persoon. De pompkracht en de overgedragen kracht zijn ongeveer gelijk aan 400N* Als de markeringen op het product beschadigd zijn, waardoor ze onleesbaar zijn, mag de voertuigkrik niet worden gebruikt totdat de markeringen zijn vernieuwd. Er mogen geen wijzigingen worden aangebracht aan de hydraulische potkrik. Elke fysieke wijziging aan het apparaat en de naleving ervan met EN 1494/A1:

De uitgeoefende kracht bij het gebruik van de autokrik mag niet meer bedragen dan 400N*. Dit komt overeen met een kracht op de hendel van ongeveer 40 kg.34 NL/BE

LETSEL DOOR KLEMMING! Houd uw vingers uit de buurt van het gebied van het hefhendel-aansluitstuk [3] tijdens het pompen. Dit advies negeren kan leiden tot kneuzingen en letsel door klemming. De bedrijfstemperatuur van de hydraulische olie van dit apparaat ligt tussen -20 °C en +50 °C. Gebruik dit apparaat niet in een ruimte die is blootgesteld aan brandgevaar, waar brandbare of explosieve dampen of stoffen aanwezig kunnen zijn (bijv. in stallen, schuren of spuiterijen). Gebruik dit apparaat alleen om het voertuig op te tillen en te laten zakken, en niet om het voertuig in een opgetilde positie te houden. Verplaats het niet tijdens het omhoog brengen of laten zakken. Gebruik het apparaat niet als er olie lekt. Breng na gebruik alle gebruikte onderdelen terug naar hun oorspronkelijke positie. Laat de hydraulische olie of de oliepomp vervangen door een professional als de onderdelen niet meer kunnen worden verplaatst. Als u een olielekkage opmerkt, stop dan met het gebruik van het product en absorbeer de olie op de vloer met behulp van een doek. Elke reparatie moet door een professional worden uitgevoerd. Als de krik niet kan worden verlaagd zoals gewenst, moet de auto worden beveiligd met een assteun tegen onbedoeld zakken. Neem een nieuwe krik waarmee u de auto kunt optillen, zodat de defecte krik kan worden verwijderd. Als u twijfelt, vraag om professionele hulp.

• Als de gegenereerde inspanningen de waarde overschrijden, moeten extra personen de inspanningen verlagen. Gebruik Het voertuig optillen

VOORZICHTIG! LEVENSGEVAAR! Controleer of de autokrik en assteunen in een onbeschadigde staat verkeren voordat u ze gebruikt. Zorg ervoor dat de hydraulische autokrik alleen wordt gebruikt in combinatie met assteunen. Zorg dat u uw assteunen bij de hand hebt voordat u het voertuig optilt. Als u geen assteunen gebruikt, kan het voertuig kantelen en levensgevaarlijk zijn. Volg deze stappen: Zorg ervoor dat de steunplaat [1] volledig is neergelaten en de verlengschroef [2] volledig is ingedraaid voordat u de voertuigkrik verwijdert. Plaats de hydraulische autokrik op de gewenste positie. Bij het kiezen van de positie, volg de instructies in de handleiding van uw voertuig. Indien nodig, draai de verlengschroef [2] uit totdat deze in contact komt met de onderkant van het voertuig (Afb. B). Verbind de stang [7] en [9] met de hefhendel [6] om de hefhendel te verlengen (Fig. D).

LETSEL DOOR KLEMMING! Houd uw vingers uit de buurt van het gebied van het hefhendel-aansluitstuk [3] tijdens het pompen. Dit advies negeren kan leiden tot kneuzingen en letsel door klemming. Plaats het uiteinde van de hefhendel [6] in het hefhendel-aansluitstuk [3] en pomp het voertuig op tot de gewenste hoogte (Afb.D). Opmerking: Let op de sleuf op het hefhendel-aansluitstuk [3]. Zorg ervoor dat de hefhendel [6] correct in de sleuf vergrendeld is. Plaats de assteunen onder de aangewezen krikpunten onder het voertuig.35NL/BE Verlicht de belasting op de voertuigkrik door de stang [7] met de ovale opening op de ontluchtingsventiel [5] te plaatsen en vervolgens de stang [7] lichtjes tegen de klok in te draaien voordat u deze onmiddellijk terugdraait. De steunplaat [1] zakt lichtjes en het voertuig wordt ondersteund door de assteunen. Het voertuig laten zakken

LEVENSGEVAAR! Controleer of er geen persoon of object onder het voertuig is voordat u het laat zakken.

VOORZICHTIG! Laat het voertuig langzaam zakken, anders bestaat het gevaar op letsel en schade aan het product of aan het voertuig. Til het voertuig eerst lichtjes op om de assteunen te kunnen verwijderen. Ga verder zoals beschreven in de sectie 'Het voertuig optillen'. Verwijder de assteunen. Plaats de stang [7] met ovale opening op het ontluchtingsventiel [5] en draai de stang langzaam tegen de klok in (Afb. C). Het voertuig zakt langzaam. Opmerking: Hoe sneller de stang [7] tegen de klok in wordt gedraaid, hoe sneller het voertuig zakt. Ga in het begin aldus zeer voorzichtig te werk om een gevoel te krijgen voor de juiste snelheid. Laat de steunplaat [1] zakken totdat deze niet langer belast is. Trek vervolgens de autokrik onder het voertuig vandaan. Druk op de steunplaat [1] totdat deze volledig is neergelaten. Sluit het ontluchtingsventiel [5] door de stang [7] op het ontluchtingsventiel [5] met de klok mee te draaien. Verwijder de stang [7] van het ontluchtingsventiel [5]. Als deze is verlengd, draai de verlengschroef [2] terug in de krikbehuizing. Als de krik niet langer kan worden verlaagd zoals gewenst, zorg er dan koste wat het kost voor dat het voertuig wordt vastgezet met behulp van veiligheidssteunen om het onbedoeld zakken van het voertuig te voorkomen. Zorg voor een andere krik om het voertuig zo ver mogelijk omhoog te tillen, zodat u de defecte krik veilig kunt verwijderen. Zoek professionele hulp als u onzeker bent. Reiniging en onderhoud Smeer alle externe bewegende delen overvloedig met vet. Reinig de hydraulische krik met een doek lichtjes bevochtigd met olie. Maak de krik nooit schoon met schurende of corrosieve reinigingsmiddelen. Reiniging en opslag Hydraulische olie bijvullen / smeren Opmerking: Gebruik alleen hydraulische olie die voldoet aan ISO VG 15. Zet de autokrik rechtop op een vlakke en horizontale ondergrond. Draai de verlengschroef [2] volledig in de krikbehuizing. Plaats de stang [7] met ovale opening op het ontluchtingsventiel [5] en draai de stang tegen de klok in (Afb. C) totdat de steunplaat [1] volledig is neergelaten. Trek de olieplug [8] uit het oliereservoir. Doe hydraulische olie uit een geschikte container in het oliereservoir. Vul het hydraulische oliereservoir tot aan de onderste rand van de vulopening. Verwijder eventuele lucht die in het hydraulisch systeem aanwezig is. Om dit te doen, volg de stappen 3−4 in de sectie 'Lucht uit het systeem verwijderen'. Breng de olieplug [8] opnieuw aan in de opening van het oliereservoir. Smeer regelmatig alle bewegende delen van de autokrik in om corrosie te voorkomen.36 NL/BE Vul bij met ongeveer 100−105 ml olie wanneer alle olie is opgebruikt. Opmerking: De levensduur van drie jaar verloopt als de krik niet door een gekwalificeerde specialist wordt gecontroleerd. Defecte hydraulische autokrikken mogen alleen worden gerepareerd door een gespecialiseerde werkplaats. Probeer nooit zelf de hydraulische autokrik te repareren. Lucht uit het hydraulisch systeem verwijderen Lucht in het hydraulisch systeem kan een negatieve invloed hebben op de juiste werking van de autokrik Volg deze stappen om lucht uit het hydraulisch systeem te verwijderen:

[7] met ovale opening op het ontluchtingsventiel [5] en draai de stang tegen de klok in (Afb. C), oefen een lichte druk uit om de steunplaat omlaag te drukken totdat de steunplaat [1] volledig is neergelaten.

[8] uit het oliereservoir.

3. Steek de hefhendel

[6] in het hefhendel- aansluitstuk [3] en pomp deze herhaaldelijk op en neer om eventuele lucht te laten ontsnappen.

[7] met ovale opening op het ontluchtingsventiel [5] en draai de stang met de klok mee (Afb. C). Het ontluchtingsventiel [5] is nu weer dicht.

5. Breng de olieplug

[8] opnieuw aan in de opening van het oliereservoir.

6. Indien nodig, herhaal stappen 1−5 totdat

alle lucht is afgevoerd. Opslag Plaats de stang [7] met ovale opening op het ontluchtingsventiel [5] en draai de stang tegen de klok in (Afb. C) totdat de steunplaat [1] volledig is neergelaten. Draai de verlengschroef [2] volledig in de krikbehuizing. Berg de hydraulische autokrik en de hefhendel op in een droge ruimte en uit de buurt van vocht. Zorg ervoor dat de steunplaat [1] volledig is neergelaten en de verlengschroef [2] volledig is ingedraaid voordat de autokrik wordt opgeborgen. Dit voorkomt dat er olie uit de olieplug [8] stroomt. Smeer regelmatig alle bewegende delen van de autokrik in om corrosie te voorkomen. Probleemoplossing = Probleem = Oorzaak = Oplossing = De autokrik tilt het voertuig helemaal niet op of niet hoog genoeg. = Het ontluchtingsventiel [5] was niet goed gesloten. = Sluit het ontluchtingsventiel [5] volledig (zie de sectie 'Het voertuig omhoog brengen'). = Er is niet genoeg hydraulische olie in de autokrik. = Vul de hydraulische olie bij (zie de sectie 'Hydraulische olie bijvullen / smeren') = zit te veel hydraulische olie in de cilinder. = "Verwijder de overtollige hoeveelheid hydraulische olie uit de cilinder. = Er zit lucht in het hydraulisch systeem. = Verwijder de lucht uit het hydraulisch systeem (zie de sectie 'Lucht uit het hydraulisch systeem verwijderen')." = De autokrik zakt door onder belasting. = Het ontluchtingsventiel [5] was niet goed gesloten. = Sluit het ontluchtingsventiel [5] volledig (zie de sectie 'Het voertuig omhoog brengen'). = Hydraulische olie ontsnapt. = zit te veel hydraulische olie in de cilinder. = "Verwijder de overtollige hoeveelheid hydraulische olie uit de cilinder.37NL/BE = Het pompmechanisme werkt slechts gedeeltelijk. = Er zit te veel hydraulische olie in de cilinder. = "Verwijder de overtollige hoeveelheid hydraulische olie uit de cilinder. = Er is lucht in het hydraulisch systeem. = Verwijder de lucht uit het hydraulisch systeem (zie de sectie 'Lucht uit het hydraulisch systeem verwijderen')." Afvoer De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren. Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid. Verwijder de hydraulische olie op een milieuvriendelijke manier. Vraag uw lokale garage om voor de verwijdering te zorgen of zoek naar een gepast centrum voor afvalinzameling in uw buurt. Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer. Het Triman-logo geldt alleen voor Frankrijk. Garantie Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt. De garantie voor dit product bedraagt 3jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs. Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld. Mocht het product binnen 3jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het – naar onze keuze – gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden. De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, oplaadbare batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt. Afwikkeling in geval van garantie Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen: Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN486194_2501) als bewijs van aankoop bij de hand. Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.38 NL/BE Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden. Service Service Nederland Tel.: 08000225537 E-Mail: owim@lidl.nl Service België Tel.: 080071011 Tel.: 80023970 (Luxemburg) E-Mail: owim@lidl.be39NL/BE EC verklaring van overeenstemming
