BEDIENUNGSANLEITUNG HG02971 ULTIMATE SPEED

HYDRAULIK-STEMPELWAGENHEBER Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

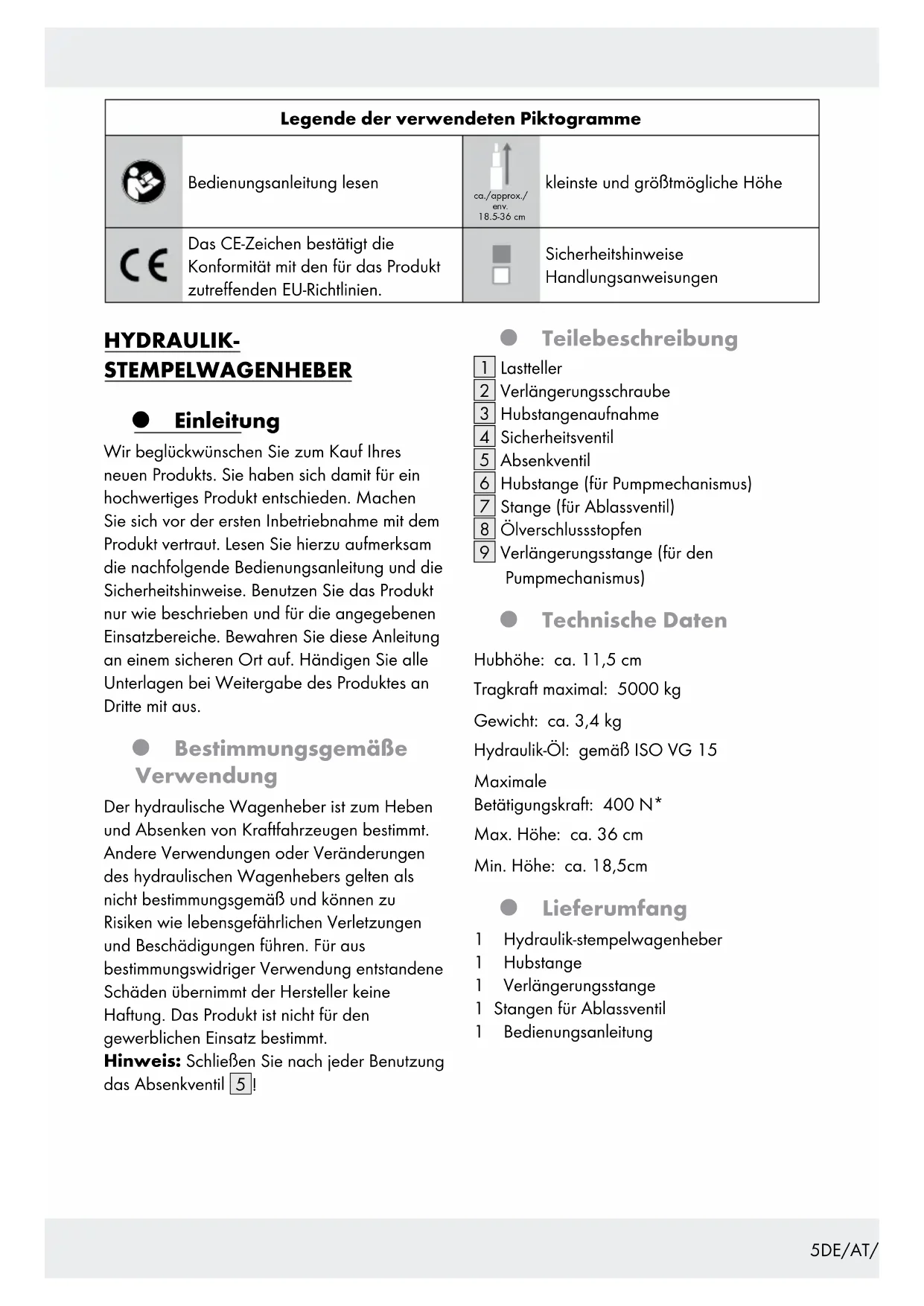

[1] [7] [8] [9] [9] [3] [6] [7] [6] [7] [1] [2] [3] [4] [5] [6] [7] [9]4 DE/AT/CH V1.0 Legende der verwendeten Piktogramme ..................... Seite 5 Einleitung .......................................................... Seite 5 Bestimmungsgemäße Verwendung ....................................... Seite 5 Teilebeschreibung .................................................... Seite 5 Technische Daten ..................................................... Seite 5 Lieferumfang ........................................................ Seite 5 Sicherheitshinweise .............................................. Seite 6 Gebrauch .......................................................... Seite 7 Kfz anheben......................................................... Seite 7 Kfz absenken ........................................................ Seite 8 Reinigung und Pflege ............................................ Seite 8 Wartung und Lagerung .......................................... Seite 8 Hydraulik-Öl nachfüllen/Einfetten ........................................ Seite 8 Luft aus dem Hydraulik-System entfernen................................... Seite 9 Lagerung ........................................................... Seite 9 Fehler beheben ................................................... Seite 9 Entsorgung ........................................................ Seite 10 Garantie ........................................................... Seite 10 Abwicklung im Garantiefall ............................................. Seite 11 Service ............................................................. Seite 11 EU-Konformitätserklärung ...................................... Seite 125DE/AT/CH Legende der verwendeten Piktogramme Bedienungsanleitung lesen ca./approx./ env. 18.5-36 cm kleinste und größtmögliche Höhe Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien. Sicherheitshinweise Handlungsanweisungen HYDRAULIK- STEMPELWAGENHEBER Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus. Bestimmungsgemäße Verwendung Der hydraulische Wagenheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenhebers gelten als nicht bestimmungsgemäß und können zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Hinweis: Schließen Sie nach jeder Benutzung das Absenkventil [5]! Teilebeschreibung [1] Lastteller [2] Verlängerungsschraube [3] Hubstangenaufnahme [4] Sicherheitsventil [5] Absenkventil [6] Hubstange (für Pumpmechanismus) [7] Stange (für Ablassventil) [8] Ölverschlussstopfen [9] Verlängerungsstange (für den Pumpmechanismus) Technische Daten Hubhöhe: ca. 11,5 cm Tragkraft maximal: 5000 kg Gewicht: ca. 3,4 kg Hydraulik-Öl: gemäß ISO VG 15 Maximale Betätigungskraft: 400 N* Max. Höhe: ca. 36 cm Min. Höhe: ca. 18,5cm Lieferumfang 1 Hydraulik-stempelwagenheber 1 Hubstange 1 Verlängerungsstange 1 Stangen für Ablassventil 1 Bedienungsanleitung6 DE/AT/CH Sicherheitshinweise

GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen, sowie Beschädigungen am Produkt bzw. Kfz. Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. So verhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs. Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z. B. Schotterdecken – kann es zum Verrutschen der Last kommen.

Achten Sie darauf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiten. Es ist erforderlich, dass die Bedienungsperson das Hubgerät und die Last während aller Bewegungen beobachten kann. Es ist nicht erlaubt, unter der angehobenen Last zu arbeiten, solange sie nicht durch geeignete Mittel gesichert ist. Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen. Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P“) und sichern Sie das Kfz mittels Radkeilen. Seien Sie trotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller [1] fest auf der Wagenheberaufnahme sitzt. Stellen Sie sicher, dass beim Anheben des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können. Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken. Senken Sie das Kfz nur langsam ab. Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind. Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile. Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an. Es ist nicht erlaubt, Personen mit dem hydraulischen Wagenheber anzuheben und achten Sie darauf, dass sich in der Nähe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist. Verstellen Sie niemals das Sicherheitsventil [4] . Es ist werksseitig korrekt eingestellt und muss nicht nachjustiert werden. Verwenden Sie den hydraulischen Wagenheber keinesfalls, wenn das Siegel (Sicherheitsventil [4] ) beschädigt ist. Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrene Person mit dem Gerät vertraut zu machen. Die Pumpe und Übertragungskräfte betragen ungefähr 400N*. Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgeraten, bis diese erneuert wurden. Nehmen Sie keine Umbauarbeiten am hydraulischen Wagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494/A1: 2008.7DE/AT/CH Beim Benutzen des Wagenhebers darf die aufgewendete Kraft 400N* nicht überschreiten. Dies entspricht einer Kraft von ungefähr 40 kg am Hebel.

VORSICHT! VERLETZUNGSGEFAHR DURCH QUETSCHUNGEN! Halten Sie Ihre Finger während des Pumpvorgangs immer vom Bereich der Hubstangenaufnahme [3] fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen. Die Betriebstemperatur des Hydrauliköls dieses Geräts liegt bei -20°C bis +50°C. Verwenden Sie das Gerät nicht in feuergefährdeten Räumen, in denen brennbare oder explosive Dämpfe oder Stäube vorhanden sein könnten (z. B. in Ställen, Scheunen oder Lackierhallen). Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in angehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken. Benutzen Sie das Gerät nicht, wenn Sie Spuren von ausgelaufenem Öl vorfinden. Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstellen lassen. Falls Sie ein Austreten von Öl bemerken, beenden Sie die Arbeit und beseitigen Sie die Verschmutzung mit einem Tuch. Lassen Sie das Produkt von einem Fachmann reparieren. Sollte sich der Wagenheber nicht mehr wie gewollt absenken lassen, sichern Sie unbedingt das Fahrzeug durch Unterstellböcke gegen ein unbeabsichtigtes Absenken. Beschaffen Sie sich einen weiteren Wagenheber, mit dem Sie das Fahrzeug so weit anheben können, dass der defekte Wagenheber sicher entfernt werden kann. Nehmen Sie professionelle Hilfe in Anspruch, falls Sie unsicher sind. *Wenn die erbrachte Leistung diesen Wert übersteigt, muss die Leistung durch die Zuhilfenahme von zusätzlichen Personen verringert werden. Gebrauch Kfz anheben

VORSICHT! LEBENSGEFAHR! Vergewissern Sie sich zunächst über den unversehrten Zustand von Wagenheber und Unterstellböcken, bevor Sie diese verwenden. Beachten Sie, dass der hydraulische Wagenheber nur in Kombination mit Unterstellböcken verwendet werden darf. Stellen Sie diese vor dem Anheben des Kfz bereit. Falls Sie keine Unterstellböcke verwenden, droht ein Abkippen des Kfz, was Lebensgefahr bedeuten kann. Gehen Sie wie folgt vor: Achten Sie darauf, dass der Lastteller [1] komplett abgesenkt ist und die Verlängerungsschraube [2] vollständig eingedreht ist, wenn Sie den Wagenheber lagern. Stellen Sie den hydraulischen Wagenheber in die gewünschte Position. Beachten Sie dabei die Betriebsanleitung des Kfz. Drehen Sie, falls notwendig, die Verlängerungsschraube [2] heraus, bis sie den Boden des Kfz berührt (Abb. B). Verbinden Sie die Stange [7] und [9]mit der Hubstange [6] , um eine verlängerte Hubstange zu erhalten. (Abb. D)

VORSICHT! VERLETZUNGSGEFAHR DURCH QUETSCHUNGEN! Halten Sie Ihre Finger während des Pumpvorgangs immer vom Bereich der Hubstangenaufnahme [3] fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen.8 DE/AT/CH Führen Sie die Hubstange [6] in die Hubstangenaufnahme [3] ein und pumpen Sie das Kfz auf die gewünschte Höhe (Abb. D). Hinweis: Achten Sie auf die Führung an der Hubstangenaufnahme [3]. Stellen Sie sicher, dass die Hubstange [6] richtig in der Führung einrastet. Stellen Sie die Unterstellböcke unter die zulässigen Stützpunkte des Kfz. Entlasten Sie den Wagenheber, indem Sie die Stange [7] mit der ovalen Öffnung auf das Absenkventil [5] aufsetzen, die Stange [7] etwas gegen den Uhrzeigersinn drehen und dann sofort wieder zurückdrehen. Der Lastteller [1] fährt etwas herunter und das Kfz wird von den Unterstellböcken gehalten. Kfz absenken

LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken.

VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und/ oder dem Kfz. Heben Sie zunächst das Kfz etwas an, um die Unterstellböcke entfernen zu können. Gehen Sie zum Anheben vor wie im Kapitel „Kfz anheben“ beschrieben. Entfernen Sie die Unterstellböcke. Setzen Sie die Stange [7] mit der ovalen Öffnung auf das Absenkventil [5] auf und drehen Sie die Stange langsam gegen den Uhrzeigersinn (Abb. C). Das Kfz wird langsam abgesenkt. Hinweis: Je stärker Sie die Stange [7] gegen den Uhrzeigersinn drehen, umso schneller wird das Kfz abgesenkt. Drehen Sie deshalb zunächst sehr vorsichtig, um ein Gefühl für die richtige Geschwindigkeit zu bekommen. Senken Sie den Lastteller [1] so weit ab, dass er nicht mehr belastet ist. Ziehen Sie den Wagenheber dann unter dem Auto hervor. Üben Sie Druck auf den Lastteller [1]aus, bis er vollständig abgesenkt ist. Schließen Sie das Absenkventil [5], indem Sie die Stange [7] auf dem Absenkventil [5] im Uhrzeigersinn drehen. Ziehen Sie die Stange [7] vom Absenkventil [5] ab. Drehen Sie die Verlängerungsschraube [2] wieder herunter, falls Sie herausgeschraubt ist. Sollte sich der Wagenheber nicht mehr wie gewollt absenken lassen, sichern Sie unbedingt das Fahrzeug durch Unterstellböcke gegen ein unbeabsichtigtes Absenken. Beschaffen Sie sich einen weiteren Wagenheber, mit dem Sie das Fahrzeug so weit anheben können, dass der defekte Wagenheber sicher entfernt werden kann. Nehmen Sie professionelle Hilfe in Anspruch, falls Sie unsicher sind. Reinigung und Pflege Fetten Sie alle außen liegenden, beweglichen Teile gut ein. Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch. Verwenden Sie keinesfalls scharfe oder ätzende Reinigungsmittel. Wartung und Lagerung Hydraulik-Öl nachfüllen/ Einfetten Hinweis: Verwenden Sie nur Hydraulik-Öle gemäß ISO VG 15. Stellen Sie den Wagenheber senkrecht auf eine ebene, waagerechte Fläche. Drehen Sie die Verlängerungsschraube [2] vollständig herunter.9DE/AT/CH Setzen Sie die Stange [7] mit der ovalen Öffnung auf das Absenkventil [5] auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller [1] vollständig abgesenkt ist. Ziehen Sie den Ölverschlussstopfen [8] aus dem Öltank. Füllen Sie Hydrauliköl mit einem geeigneten Gefäß in den Öltank. Füllen Sie das Hydraulik-Öl bis an die Unterkante der Einfüllöffnung. Entfernen Sie eventuell vorhandene Luft im Hydraulik-System. Gehen Sie dazu wie in den Schritten 3-4 im Kapitel „Luft aus dem Hydraulik-System entfernen“ vor. Setzen Sie den Ölverschlussstopfen [8] wieder in den Öltank ein. Fetten Sie alle beweglichen Teile des Wagenhebers regelmäßig ein, um Korrosion zu verhindern. Füllen Sie ca. 100−105ml Öl nach, wenn das Öl komplett verbraucht ist. Hinweis: Die Verschleiß-Lebensdauer von 3 Jahren verfällt, wenn der Wagenheber nicht von qualifiziertem Fachpersonal überprüft wird. Lassen Sie einen defekten hydraulischen Wagenheber nur vom Fachmann reparieren. Versuchen Sie niemals, ihn selbst zu reparieren. Luft aus dem Hydraulik- System entfernen Luft im Hydraulik-System kann zu Beeinträchtigungen bei der Funktion des Wagenhebers führen. Gehen Sie zum Entfernen der Luft aus dem Hydraulik-System wie folgt vor:

1. Setzen Sie die Stange

[7] mit der ovalen Öffnung auf das Absenkventil [5] auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C). Drücken Sie den Lastteller [1] nach unten, bis dieser vollständig abgesenkt ist.

2. Ziehen Sie den Ölverschlussstopfen

3. Führen Sie die Hubstange [6] in die

Hubstangenaufnahme [3] ein und pumpen mehrmals, um die Luft entweichen zu lassen.

4. Setzen Sie die Stange

[7] mit der ovalen Öffnung auf das Absenkventil [5] auf und drehen Sie die Stange im Uhrzeigersinn (Abb. C). Das Absenkventil [5] ist nun wieder geschlossen.

5. Setzen Sie den Ölverschlussstopfen

[8] wieder in den Öltank ein.

6. Wiederholen Sie bei Bedarf die Schritte

1−5, bis die Luft vollständig entwichen ist. Lagerung Setzen Sie die Stange [7] mit der ovalen Öffnung auf das Absenkventil [5] auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller [1] vollständig abgesenkt ist. Drehen Sie die Verlängerungsschraube [2] vollständig herunter. Lagern Sie den hydraulischen Wagenheber und die Hubstange trocken und vor Feuchtigkeit geschützt. Achten Sie darauf, dass der Lastteller [1] komplett abgesenkt ist und die Verlängerungsschraube [2] vollständig eingedreht ist, wenn Sie den Wagenheber lagern. So vermeiden Sie, dass Öl aus dem Ölverschlussstopfen [8] austreten kann. Fetten Sie alle beweglichen Teile des Wagenhebers regelmäßig ein, um Korrosion zu verhindern. Fehler beheben = Fehler = Ursache = Behebung = Der Wagenheber hebt das Kfz nicht oder nicht hoch genug an. = Das Absenkventil [5] wurde nicht richtig geschlossen. = Schließen Sie das Absenkventil [5] vollständig (siehe Kapitel „Kfz anheben“).10 DE/AT/CH = Es ist nicht genug Hydraulik-Öl im Wagenheber. = Füllen Sie Hydraulik-Öl nach (siehe Kapitel „Hydraulik-Öl nachfüllen/ Einfetten“). = Es befindet sich zu viel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder. = Es befindet sich Luft im Hydraulik-System. = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik- System entfernen“). = Der Wagenheber gibt unter Belastung nach. = Das Absenkventil [5] wurde nicht richtig geschlossen. = Schließen Sie das Absenkventil [5] vollständig (siehe Kapitel „Kfz anheben“). = Hydraulik-Öl tritt aus = Es befindet sich zu viel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder. = Der Pump-Mechanismus funktioniert nur teilweise. = Es befindet sich zu viel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder. = Es befindet sich Luft im Hydraulik-System. = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik- System entfernen“). Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die nächste Schadstoffsammelstelle. Das Produkt inkl. Zubehör, die Anleitung und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt. Die Garantie für dieses Produkt beträgt 3Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist. Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden.11DE/AT/CH Sollte das Produkt innerhalb von 3Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es –nach unserer Wahl– kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile. Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde. Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produktteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN486194_2501) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Service Service Deutschland Tel.: 0800 5435 111 E-Mail: owim@lidl.de Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800562153 E-Mail: owim@lidl.ch12 DE/AT/CH EU-Konformitätserklärung
