BRUGSANVISNING HG02971 ULTIMATE SPEED

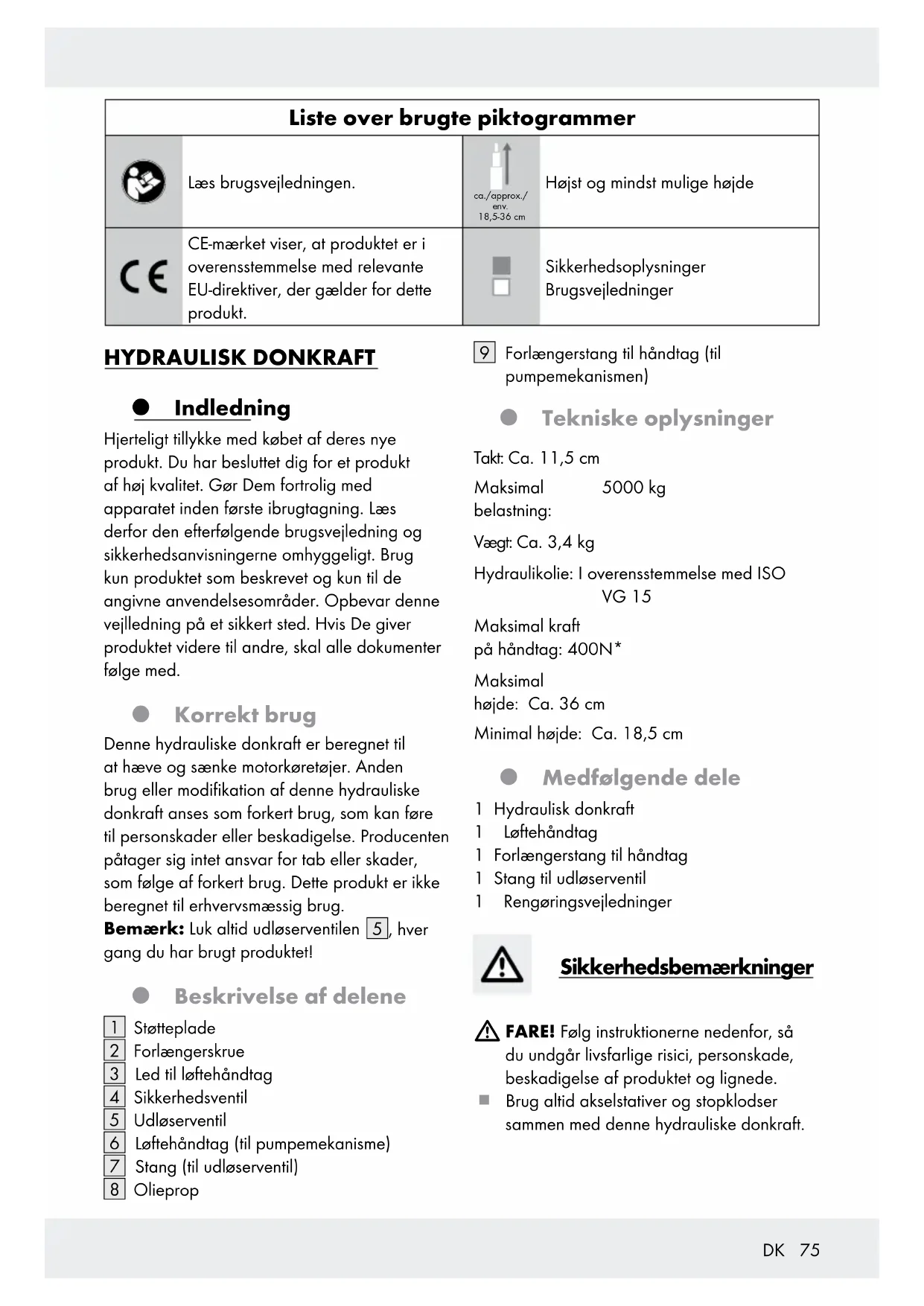

74 DK Liste over brugte piktogrammer ................................ Side 75 Indledning .......................................................... Side 75 Korrekt brug .......................................................... Side 75 Beskrivelse af delene ................................................... Side 75 Tekniske oplysninger ................................................... Side 75 Medfølgende dele ..................................................... Side 75 Sikkerhedsbemærkninger ....................................... Side 75 Brug ................................................................. Side 77 Sådan hæves køretøjet.................................................. Side 77 Sådan sænkes køretøjet................................................. Side 77 Rengøring og pleje af produktet ................................ Side 78 Vedligeholdelse og opbevaring ................................. Side 78 Påfyldning af hydraulikolie/smøring ....................................... Side 78 Sådan lukkes luften ud af hydrauliksystemet ................................. Side 78 Opbevaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 78 Fejlfinding........................................................... Side 79 Bortskaffelse ....................................................... Side 79 Garanti.............................................................. Side 79 Afvikling af garantisager ................................................ Side 80 Service .............................................................. Side 80 Overensstemmelseserklæring fra EU ........................... Side 8175DK Liste over brugte piktogrammer Læs brugsvejledningen. ca./approx./ env. 18,5-36 cm Højst og mindst mulige højde CE-mærket viser, at produktet er i overensstemmelse med relevante EU-direktiver, der gælder for dette produkt. Sikkerhedsoplysninger Brugsvejledninger HYDRAULISK DONKRAFT Indledning Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Gør Dem fortrolig med apparatet inden første ibrugtagning. Læs derfor den efterfølgende brugsvejledning og sikkerhedsanvisningerne omhyggeligt. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Opbevar denne vejlledning på et sikkert sted. Hvis De giver produktet videre til andre, skal alle dokumenter følge med. Korrekt brug Denne hydrauliske donkraft er beregnet til at hæve og sænke motorkøretøjer. Anden brug eller modifikation af denne hydrauliske donkraft anses som forkert brug, som kan føre til personskader eller beskadigelse. Producenten påtager sig intet ansvar for tab eller skader, som følge af forkert brug. Dette produkt er ikke beregnet til erhvervsmæssig brug. Bemærk: Luk altid udløserventilen [5], hver gang du har brugt produktet! Beskrivelse af delene [1] Støtteplade [2] Forlængerskrue [3] Led til løftehåndtag [4] Sikkerhedsventil [5] Udløserventil [6] Løftehåndtag (til pumpemekanisme) [7] Stang (til udløserventil) [8] Olieprop [9] Forlængerstang til håndtag (til pumpemekanismen) Tekniske oplysninger Takt: Ca. 11,5 cm Maksimal belastning: 5000 kg Vægt: Ca. 3,4 kg Hydraulikolie: I overensstemmelse med ISO VG 15 Maksimal kraft på håndtag: 400N* Maksimal højde: Ca. 36 cm Minimal højde: Ca. 18,5 cm Medfølgende dele 1 Hydraulisk donkraft 1 Løftehåndtag 1 Forlængerstang til håndtag 1 Stang til udløserventil 1 Rengøringsvejledninger Sikkerhedsbemærkninger

FARE! Følg instruktionerne nedenfor, så du undgår livsfarlige risici, personskade, beskadigelse af produktet og lignede. Brug altid akselstativer og stopklodser sammen med denne hydrauliske donkraft.76 DK Arbejd aldrig under et hævet køretøj, medmindre du har taget yderligere sikkerhedsforanstaltninger i brug. Dette skal gøres, så køretøjet ikke bevæger sig, glider af donkraften eller vælger donkraften. Produktet skal placeres på en flad og plan overflade. Hvis produktet placeres på en ustabil eller ujævn overflade – f.eks. på grus – kan køretøjet glide af.

Den tilladte (nominelle) belastningskapacitet må aldrig overskrides. Personen, der bruger donkraften, skal løbende holde øje med donkraften og belastningen på donkraften. Du må aldrig arbejde under et hævet køretøj, hvis det ikke er støtte af andre genstande end donkraften. Den hydrauliske donkraft må ikke bruges af personer, der ikke ved hvordan en donkraft bruges eller ikke har erfaring med brug af en donkraft. Før den hydrauliske donkraft tages i brug, skal du tage forholdsregler i brug, så du er sikker på at køretøjet ikke ruller væk. Træk håndbremsen, sæt køretøjet i gear (ved automatgear skal gearstangen sættes på "P") og bloker hjulene. Selv når du tager disse sikkerhedsforanstaltninger i brug, skal du altid løbende holde øje med om støttepladen [1] sidder ordentligt mod køretøjets løftepunkt. Sørg for, at der ikke kan strømme benzin, batterisyre eller andre farlige stoffer ud af køretøjet, når køretøjet hæves. Se, om der er nogen personer eller genstande under køretøjet, før det sænkes. Sænk langsomt køretøjet. Sørg for at ingen af delene er sat ordentligt på og sidder rigtigt, og at ingen dele er beskadigede. Du skal altid se, om den hydrauliske donkraft virker ordentligt, før du tager den i brug. Se, om skruerne og ventilerne på den hydrauliske donkraft sidder rigtigt, og vær særligt opmærksom på om hydraulikolien lækker. Denne hydrauliske donkraft må aldrig bruges til at flytte eller læsse et køretøj. Dem må aldrig bruges til at løfte et helt køretøj helt fra jorden. Denne hydrauliske donkraft må ikke bruges til at løfte personer. Personer i nærheden skal holde afstand til køretøjet, når den hydrauliske donkraft er i brug. S sikkerhedsventilens [4] indstilling må aldrig ændres. Den er forudindstillet fra fabrikken, og de må aldrig derefter justeres igen. Denne hydrauliske donkraft må aldrig bruges, hvis tætningen (sikkerhedsventil [4]) beskadiges. Før køretøjets donkraft tages i brug, skal en erfaren person vejlede brugeren i, hvordan donkraften bruges. Pumpekraften og den overførte kraft er lig med ca. 400N* Hvis mærkerne på produktet beskadiges så de ikke kan læses, må donkraften ikke bruges, før der kommer nye mærker på den. Denne hydrauliske flaskedonkraft må ikke ændres på nogen måde overhovedet. Enhver fysisk ændring af produktet og dets overensstemmelse med EN 1494/A1:

Den påførte kraft ved brug af køretøjets donkraft må ikke komme over 400N*. Dette svarer til en kraft på håndtaget på cirka 40 kg.

KLEMNING! Hold fingrene væk fra området omkring løftehåndtagets led [3], når du pumper. Manglende overholdelse af disse råd kan føre til skader fra rivning og klemning. Driftstemperaturen på hydraulikolie i dette produkt er mellem -20 °C og +50 °C. Dette produkt må ikke bruges i rum, hvor det kan udsættes for brandfare, eller hvor brændbare eller eksplosive dampe eller støv kan være til stede (f.eks. i stalde, lader eller malerværksteder).77DK Dette produkt må kun bruges til at hæve og sænke et køretøj. Det er ikke beregnet til at holde køretøjet hævet. Det må ikke flyttes, når det hæves og sænkes. Produktet må ikke bruges, hvis det lækker olie. Sæt alle brugte dele tilbage på plads efter brug. Hvis delene ikke længere kan flyttes, skal du få hydraulikolie- eller oliepumpen skiftet af en fagperson. Hvis produktet lækker olie, må det ikke længere bruges. Fjern olien fra gulvet med en klud. Alle reparationer skal udføres af en fagperson. Hvis donkraften ikke kan sænkes som ønsket, skal bilen støttes med andre stativer, så den ikke sænkes forkert. Sæt en ny donkraft under køretøjet, så den defekte donkraft kan fjernes. Hvis du er usikker, skal du kontakte en fagperson for hjælp.

• Hvis den genererede belastning overstiger produktets grænse, skal belastningen reduceres af yderligere personer. Brug Sådan hæves køretøjet

FORSIGTIG! LIVSFARLIGT! Se, om køretøjets donkraft og akselstativerne er beskadiget, før de tages i brug. Sørg for, at den hydrauliske donkraft kun bruges sammen med akselstativer. Hav dine akselstativer ved hånden, før du hæver køretøjet. Hvis du ikke bruger akselstativer, kan køretøjet vælte, hvilket kan være livsfarligt. Følg disse trin: Sørg for, at støttepladen [1] er sænket helt, og at forlængerskruen [2] er skruet helt ind, før du lægger donkraften væk. Placer den hydrauliske donkraft det ønskede sted. Du kan finde køretøjets hævepunkter i brugsvejledningen til køretøjet. Skru om nødvendigt forlængerskruen [2] ud, indtil den rører undersiden af køretøjet (fig. B). Sæt stangen [7] og [9] i løftehåndtaget [6] for at forlænge løftehåndtaget (fig. D).

KLEMNING! Hold fingrene væk fra området omkring løftehåndtagets led [3], når du pumper. Manglende overholdelse af disse råd kan føre til skader fra rivning og klemning. Stik enden af løftehåndtaget [6] ind i leddet til håndtaget [3], og pump køretøjet op til den ønskede højde (fig. D). Bemærk: Vær opmærksom på rillen i leddet til håndtaget [3]. Sørg for, at løftehåndtaget [6] sættes ordentligt fast i rillen. Sæt akselstativerne under de rigtige løftepunkter under køretøjet. Sænk køretøjets donkraft ved at sætte stangen [7] med den ovale åbning på udløsningsventilen [5]. Drej derefter stangen [7] en smule mod uret, og drej den hurtigt tilbage igen. Støttepladen [1] sænkes en smule, og køretøjet sidder nu på akselstativerne. Sådan sænkes køretøjet

LIVSFARLIGT! Se, om der er nogen personer eller genstande under køretøjet, før det sænkes.

FORSIGTIG! Sænk langsomt køretøjet, ellers er der fare for personskader og beskadigelse af produktet eller køretøjet. Løft først køretøjet en smule, så du kan fjerne akselstativerne. Fortsæt som beskrevet i afsnittet "Sådan hæves køretøjet". Fjern akselstativerne. Sæt stangen [7] med den ovale åbning på udløserventilen [5], og drej stangen langsomt mod uret (fig. C). Herefter sænkes køretøjet langsomt. Bemærk: Jo mere stangen [7] drejes mod uret, jo hurtigere sænkes køretøjet. Derfor skal du først dreje forsigtigt en smule, så du får en fornemmelse af, hvor hurtigt køretøjet sænkes.78 DK Sænk støttepladen [1], indtil der ikke længere er tryk på den. Træk derefter køretøjets donkraft ud fra under køretøjet. Tryk ned på støttepladen [1], indtil den er sænket helt. Luk udløserventilen [5] ved at dreje stangen [7] på udløserventilen [5] med uret. Træk stangen [7] ud af udløserventilen [5]. Hvis stangen er forlænget, skal du skrue forlængerskruen [2] tilbage i donkraften. Hvis donkraften ikke længere kan sænkes som ønsket, er det meget vigtigt at du støtter køretøjet med andre stativer, så det ikke sænkes ved et uheld. Brug en anden donkraft til at hæve køretøjet så meget som muligt, så du sikkert kan fjerne den defekte donkraft. Kontakt en fagperson, hvis du er usikker. Rengøring og pleje af produktet Smør alle udvendige bevægelige dele godt. Rengør den hydrauliske donkraft med en smule olie og en klud. Brug aldrig skrappe eller ætsende rengøringsmidler. Vedligeholdelse og opbevaring Påfyldning af hydraulikolie/ smøring Bemærk: Brug kun hydraulikolie, der overholder ISO VG 15. Stil køretøjets donkraft oprejst på en plan og flad overflade. Skru forlængerskruen [2] helt ned i donkraften. Sæt stangen [7] med den ovale åbning på udløserventilen [5] og drej stangen mod uret (fig. C), indtil støttepladen [1] er helt sænket. Træk olieproppen [8] ud af oliebeholderen. Fyld hydraulikolie i oliebeholderen fra en egnet beholder. Fyld oliebeholderen op til underkanten af påfyldningshullet. Luk eventuel luft ud af hydrauliksystemet. For at gøre dette, skal du følge trin 3−4 i afsnittet "Sådan lukkes luften ud af hydrauliksystemet". Sæt olieproppen [8] på oliebeholderen igen. Alle bevægelige dele på køretøjets donkraft skal regelmæssigt smøres, så de ikke ruster. Hvis der ikke er mere olie i oliebeholderen, skal den fyldes op med ca. 100−105 ml olie. Bemærk: Levetiden på tre år udløber, hvis donkraften får et eftersyn af en fagperson. Defekte hydrauliske donkrafte må kun repareres på et specialværksted. Du må aldrig selv forsøge af reparere denne hydrauliske donkraft. Sådan lukkes luften ud af hydrauliksystemet Luft i det hydrauliske system kan være skadeligt for køretøjets donkraft. Følg følgende trin for at lukke luften ud af hydrauliksystemet:

[7] med den ovale åbning på udløserventilen [5] og drej stangen mod uret (fig. C). Tryk en smule på støttepladen, indtil støttepladen [1] er helt sænket.

[8] ud af oliebeholderen.

3. Stik løftehåndtaget

[6] ind i leddet til håndtaget [3], og pump det op og ned et par gange, så resten af luften lukkes ud.

[7] med den ovale åbning på udløserventilen [5], og drej stangen med uret (fig. C). Udløserventilen [5] er nu lukket igen.

6. Gentag trin 1−5 hvis nødvendigt, indtil al

luften er lukket ud. Opbevaring Sæt stangen [7] med den ovale åbning på udløserventilen [5] og drej stangen mod uret (fig. C), indtil støttepladen [1] er helt sænket.79DK Skru forlængerskruen [2] helt ned i donkraften. Opbevar den hydrauliske donkraft og løftehåndtaget i et tørt miljø, hvor den er beskyttet mod fugt. Sørg for, at støttepladen [1] er sænket helt, og at forlængerskruen [2] er skruet helt ind, før du lægger donkraften væk. På denne måde slipper olien ikke ud af olieproppen [8]. Alle bevægelige dele på køretøjets donkraft skal regelmæssigt smøres, så de ikke ruster. Fejlfinding = Fejl = Årsag = Løsning = Køretøjets donkraft hæver slet ikke køretøjet, eller den hæver det ikke højt nok. = Udløserventilen [5] er ikke lukket ordentligt. = Luk udløserventilen [5] helt (se afsnittet "Sådan hæves køretøjet"). = Der er ikke nok hydraulikolie i donkraften. = Fyld hydraulikolie i oliebeholderen (se afsnittet "Påfyldning af hydraulikolie/ smøring"). = Der er for meget hydraulikolie i cylinderen. = Hæld noget af hydraulikolien ud af cylinderen. = Der er luft i det hydrauliske system. = Luk luften ud af hydrauliksystemet (se afsnittet "Sådan lukkes luften ud af hydrauliksystemet"). = Køretøjets donkraft giver efter, når den er under tryk. = Udløserventilen [5] er ikke lukket ordentligt. = Luk udløserventilen [5] helt (se afsnittet "Sådan hæves køretøjet"). = Hydraulikolien lækker. = Der er for meget hydraulikolie i cylinderen. = Hæld noget af hydraulikolien ud af cylinderen. = Pumpemekanismen virker kun delvist. = Der er for meget hydraulikolie i cylinderen. = Hæld noget af hydraulikolien ud af cylinderen. = Der er luft i det hydrauliske system. = Luk luften ud af hydrauliksystemet (se afsnittet "Sådan lukkes luften ud af hydrauliksystemet"). Bortskaffelse Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder. De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre. Hydraulikolien skal bortskaffes på en miljøvenlig måde. Spørg dit lokale værksted, hvor du kan bortskaffe olien, eller find din nærmeste kommunale genbrugsplads. Produktet og tilbehøret og emballagematerialer kan genbruges og er underlagt udvidet producentansvar. De skal bortskaffes separat. Følg de viste mærkater med sorteringsoplysninger, så de bortskaffes på en bedre måde. Triman-logoet gælder kun for Frankrig. Garanti Produktet er blevet fremstillet efter strenge kvalitetsstandarder og kontrolleret nøje før udlevering. I tilfælde af materiale- eller produktionsfejl kan du i medfør af loven gøre krav gældende over for sælgeren af produktet. Dine lovmæssige rettigheder begrænses på ingen måde af den af os nedennævnte garanti.80 DK Garantien på dette produkt gælder i 3år regnet fra købsdatoen. Garantien gælder fra købsdatoen. Opbevar den originale kvittering et sikkert sted, da dette dokument forlanges forlagt som dokumentation for købet. Alle skader eller mangler, der allerede forefindes på tidspunktet for købet, skal straks meddeles efter udpakningen af produktet. Hvis der inden for 3år regnet fra købsdatoen viser sig en materiale- eller produktionsfejl på produktet, reparerer eller udskifter vi det – efter vores valg – gratis for dig. Garantiperioden forlænges ikke som følge af et imødekommet krav om garanti. Dette gælder også for udskiftede og reparerede dele. Denne garanti bortfalder, hvis produktet er blevet beskadiget eller anvendt og vedligeholdt forkert. Garantien dækker materiale- og produktionsfejl. Denne garanti dækker hverken produktdele, der er udsat for normal slitage og derfor er at betragte som sliddele (f.eks. batterier, akkumulatorer, slanger, farvepatroner), eller skader på skrøbelige dele, f.eks. kontakter eller dele af glas. Afvikling af garantisager For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger: Opbevar kassebon og artikelnummer (IAN486194_2501) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail. Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået. Service Service Danmark Tel.: 80253972 E-Mail: owim@lidl.dk81DK Overensstemmelseserklæring fra EU
