PRT 550 A5 - Elektrische trimmer PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Snoergebonden elektrische trimmer
Merk	Parkside
Model	PRT 550 A5
Voedingsspanning	230 V ~, 50 Hz
Onbelast toerental	12 500 tpm
Snijdiameter	230 mm
Draaddikte	1,6 mm
Draadlengte	4 m
Gewicht	Ongeveer 1,55 kg
Beschermingsklasse	II (dubbele isolatie)
Beschermingstype	IPX0
Geluidsdrukniveau (LpA)	77 dB(A) (K=3 dB)
Gegarandeerd geluidsvermogensniveau (LwA)	90 dB(A)
Trillingen (ah)	< 2,5 m/s² (K=1,5 m/s²)
Draadtoevoer	Automatisch door tikken op de grond
Extra handgreep	Ja, verstelbaar in positie
Anti-trekinrichting	Ja, op de voedingskabel
Snijbescherming	Beschermkap met geïntegreerde draadafsnijder
Garantie	3 jaar
Aanbevolen maximale verlengkabellengte	75 m (type H05VV-F)
Reserveonderdelen beschikbaar	Draadspoel, veer, enz. (zie handleiding)
Beoogd gebruik	Gras snijden in tuinen en borders

Veelgestelde vragen - PRT 550 A5 PARKSIDE

Hoe verleng ik de draad automatisch?

Om de draad te verlengen, tikt u tijdens het gebruik de snijkop op de grond. De draad wordt automatisch afgewikkeld en op de juiste lengte afgesneden door de ingebouwde draadafsnijder. Als de draad te kort is, vervangt u de spoel.

Hoe vervang ik de draadspoel?

Koppel het apparaat los. Open de capsule door het bobinedeksel in de aangegeven richting te draaien. Verwijder de oude spoel en plaats de nieuwe, waarbij u de draad door het oogje steekt. Plaats het deksel terug door de driehoekige markeringen uit te lijnen en draai het vast. Trek aan de draad om deze naar buiten te laten komen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril en gehoorbescherming. Houd kinderen en dieren uit de buurt. Werk niet in de regen en gebruik een aardlekschakelaar (30 mA). Controleer de kabel voor gebruik.

Kan ik een verlengkabel gebruiken?

Ja, gebruik een voor buiten geschikte verlengkabel van het type H05VV-F met een maximale lengte van 75 m. Rol de kabel volledig uit voor gebruik en controleer of deze niet beschadigd is.

Hoe stel ik de extra handgreep af?

Draai de moer van de extra handgreep los, plaats deze in de gewenste positie en draai de moer stevig vast. Zorg ervoor dat de snijkop iets naar voren is gekanteld voor optimaal comfort.

Wat te doen als het apparaat niet start?

Controleer of de stekker goed is aangesloten en de kabel niet beschadigd is. Als de schakelaar defect is of de motor niet reageert, neem dan contact op met de klantenservice. Probeer niet zelf te repareren.

Hoe onderhoud ik de trimmer?

Reinig regelmatig de ventilatiesleuven, de beschermkap en de draadafsnijder met een borstel of een vochtige doek. Gebruik geen water of oplosmiddelen. Verwijder grasresten na elk gebruik.

Het apparaat trilt abnormaal, wat te doen?

Reinig eerst het snijmechanisme. Als de trillingen aanhouden, controleer of de spoel correct is geïnstalleerd. Als het probleem aanhoudt, kan de motor defect zijn; neem contact op met de klantenservice.

Wat is de garantieduur?

De garantie is 3 jaar vanaf de aankoopdatum. Bewaar het aankoopbewijs. De garantie dekt materiaal- en productiefouten, maar niet normale slijtage of schade door oneigenlijk gebruik.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (draadspoel, veer) zijn verkrijgbaar op de website www.grizzlytools.shop of via de klantenservice. Gebruik alleen originele onderdelen.

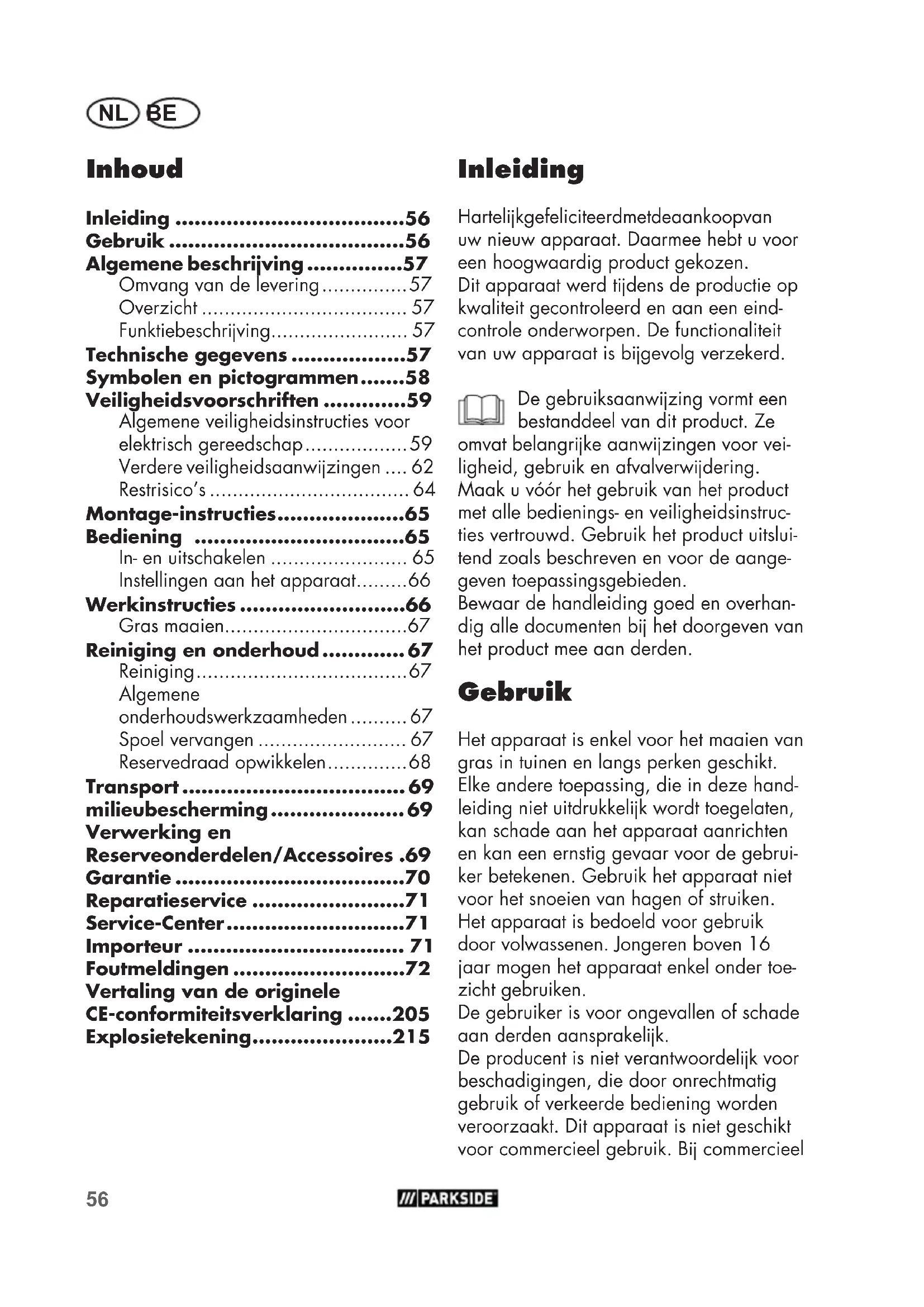

GEBRUIKSAANWIJZING PRT 550 A5 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

P

Algemene beschrijving. 57

Omvang van de levering. 57

Overzicht 57

Funktiebeschrijving. 57

Veiligheidsvoorschriften 59

Algemene veiligheidsinstructies voor elektrisch gereedschap. 59

Verdereveiligheidsaanwijzingen....62

Restrisico's 64

In- en uitschakelen 65

Instellingen aan het apparatusat.....66

Werkinstructies 66

Gras maaien. 67

Reiniging en onderhoud. 67

Reiniging 67

Algemene onderhoudswerkzaamheden 67

Spoel verrangen 67

Reservedraad opwikkelen.. 68

Transport 69

milieubescherming 69

Verwerking en

Reserveonderdelen/Accessoires .69

Garantie 70

Reparatieservice 71

Service-Center.71

Importeur 71

Foutmeldingen 72

Vertaling van de originele

CE-conformiteitsverklaring.....205

Explosietekening. 215

Inleiding

Hartelijkgefeliciteerdmetdeaankoopvan uw/Newuapparaat.Daarmee hebt u voor eenhoogwaardig product gekozen.

Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veriligheid, gebruik en afvalverwijdering.

Maak u vór het gebruik van het product met alle bedienings- en veiligheidsinstrictions vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruik

Het apparaat is enkel voor het maaien van gras in tuinen en langs perken geschikt.

Elke andere toepassing, die in deze handleiding nicht uitdrukkelijk worden toegelaten, kan schade aan het apparaat aanrichten en kan een ernstig gevaar voor de gebruiker beteken. Gebruik het apparaat Niet voor het snoeien van hagen of struiken.

Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 waar mogen het apparaat enkel onder toe-zicht gebruiken.

De gebruiker is voor ongevalen of schade aan derden aansprakelijk.

De producent is nicht verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt. Dit apparaat is nicht geschikt voor commercieel gebruik. Bij commercieel

gebruik vervalt de garantie.

Algemene beschriving

De afbeeldingen vindt u op de voorste en achterste uitrklapbare bladzijde.

Omvang van de levering

Pak het apparaat UIT en controllerer, of de inhoud volledig is:

• Elektrische gazontrimmer
• Veiligheidsafdekking met twee schroeven
• Draadspoel (reeds gemonteerd)
  Kruiskopschroeven
  Hulphandgreep
• Gebruiksaanwijzing

Overzicht

A

1 Aan-uitknop

2 Bovenste handgreep

3 Trekontlasting
4 Netsnoer
5 Handgreep
6 Middenstuk
7 Motorkop
8 Veiligheidsafdekking
9 Snijdkop
10 Hulphandgreep

11.1 Kruiskopschroef (groot)
11.2 Kruskopschroef (klein)

D

12 Moer

13 Greepschroef
14 Handgreephoulder

G

15 Spoeldeksel
15a driehoekige markings
15b Draaduitloop-oog, spoeldeksel
16 Draadspoel
16a Draaduitloop-oog, ring

17 Veer
18 Spoelkap
19 Draadsnijder
20 Ring

21 Opening, draadspoel

Funktiebeschrijving

De handbediende en draagbare elektrische gastrimmer heeft als maaimechanisme een draadspoel.

Om de gebruiker te beschemen, is het apparaat uitgerust met een beschemingskast, die de snijdinrichting afdekt.

De werkking van de bedieningselementen leest u in de onderstaande beschrijvingen.

Technische gegevens

Elektrische gazontrimmer...PRT 300 B2

Nominate ingangsspanning U 230 V\~ 50Hz

Opgenomen vermogen 300 W

Toeren bij Niet-belasting n.12500 min1 Beschermiveau..

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De aangegeven trillingemissiewaarde.
werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een
ander gebrukt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van deblootstelling benut worden.

Waarschuwing:

ankelijk van de manier, waarop het elektrische gereedschap gebruikt worden, kan de trilingemissiewaardeijdens het efectieve gebruik van het elektrische gereedschap van de aangegeven waardeverschillen.

Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werklijk. Daar bij moeten alle delen van de bedrijfscylclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Symbolen en pictogrammen

Symbolen op het apparaat

Let op!

Lees alvorens het apparaat te gebruiken aandachtig de gebruik-saanwijzing door.

Draag oog- en gehoorbescherming.

Nadat het uitschakelen, draait het messensamenstel nog enkele seconden verd. Handen en voetenuit de buurt houden.

Stel het apparaat Niet bloot aan vocht. Werk Niet met het apparaat als het regent of maai geen nat gras.

Houdt een veiligheidsafstand tot andere

personen en dieren. Zij zouden door weggeslingerde vreemde voorwerpen gewond hunnen raken.

Gevaar voor verwondingen door weggeslingerde onderdelen!

Omringende Personen op een veilige afstand uit de gezarenzone houden.

Haal meteen de stekker uit het stopcontact als het netsnoer beschadigd raakt.

Haal voor alle instellings- en onderhoudswerkzaamheden de stekkeruit het stopcontact.

Aanduiding van het geluidsvolume L_WA in dB

Veiligheidsklasse (dubbele isolering)

Machines horen nicht bij huishoudelijk afvalthus.

23cm Maicirkel

Draairichting draad

Lossen van het speldeksel

Bevestigen van het speldeksel

Symbolen in de gebruiksaanwijzing

Gevaarsymbol met informatie over depreventie van personen- of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatie over depreventie van schade.

Lees zorgvuldig de gebruiksaanwij-
zing door.

Aanduidingsteken met informatie over hoe u het apparaat better kunt gebruiken.

Veiligheidsvoorschriften

Gelieve bij het gebruik van het apparaat de veiligheidsinstrumenties in acht te nemen.

Algemene veiligheidsinstrumenties voor elektrisch gereedschap

WAARSCHUWING! Lees alle凭证geinscinducties en aanwijzingen. Verzuim bij de naleving van de凭证geinscinducties en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen verooorzaken.

Bewaar alle veiligheidsinstrumentes en aanwijzing voor de toekomst.

Het in de veiligheidsinstrumenties gebruekte begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) VEILIGHEID OP DE WERK-PLAATS

a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produeert vonken, die het stof of de dampen konnen doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afleiding kunt u de controle over het apparaat verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten doeH het risico voor

een elektrische schok afnemen.

b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendrin-gen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.

d) Gebruik het snoer Niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot把它, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt gerakte snoeren doen het risico voor een elektrische schok toenemen.

e) Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zich. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

f) Wanneer het gebruik van het elektrischegereedschapswerktuig in een vochtige omgeving Niet te vermijden is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar redueert het risico op een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschemingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschemingsuitrusting, zoals stofmasker, slipvrije veiligheidsschoenen, beschemende helm of gehoorbeschering, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.

c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschapuitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot oncevallen leiden.

d) Verwijder instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale li

chaamshouding. Zorg voor een veilige stand en houd te allenlijke uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situatuies beter controeren.

f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houdhaar, kledij en handsoenen op een veilige afstand tot bewegende onderdelen. Losztende kledij, sieraden of langhaar kan/konnen door bewegende onderdelen vastgegrepen worden.
g) Als er stofafzuiig- en -opvanginrichtingen gemonteerd{kunnen worden, vergewist u zich dat deze aangesloten juices en correct gebrukt worden. Gebruik van een stofafzuiiginrichting kan gefaren door stof doen afnemen.

4) GEBRUIK EN BEHANDE- LING VAN HET ELEKTRI- SCHE GEREEDSCHAP

a) Overbelast het apparaat nicht. Gebruik voor uw werk het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligier in het aangegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaardefect is.Elektrisch gereedschap,dat Nieteer in- ofuitgeschakeldkan worden,is gevaarlijk enmoet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de accuvoordat u apparaatinstellenedoorvoert. Toebehoren wisselenof het apparaat wegleggen.

Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen het apparaat Niet gebruiken, die daarmee Niet vertrouwd zijn of deze aanwijzingen Niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen gebruikt worden.
e) Verzorg elektrisch gereedschap met zorg. Controller, of beweegbare onderdelen fouloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich, dat de werkking van het elektrische gereedschap in negatieve zin beinvloed worden. Laat beschadige onderdelen voor het gebruik van het apparaat reparen. Tal van ongevalten hebben hun oorzaak in slecht onderhoven elektrisch gereedschap.
f) Houd snijd-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snijd-/snoeigereedschap met scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedieren.
g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwijzingen. Houd waar bij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Let erop dat luchtopeningen vrij van verruilingহn.

i) Haal de netstekker uit het stopcontact/verwijder de accu uit het apparaat

• wonneer de gebruiker de machine onbeheerd awhile.
• voordat u verstoppingen verwijdert.
• voordat de machine gecontroleerd of gereinigd wordt of eraan gewerkt wordt.
• na het aanraken van een vreemd voorwerp om het apparaat te controleren op schade.
• voor een onmiddelijkke controle,
  wonneer het apparaat sterk begint te trillen.
  als de machine abnormaal sterk begint te trillen, voer dan onmiddelijk een controleuit:
• controller de machine op beschadigingen;
• repareer alle beschadigde onderdelen;
• controller de machine op losse delen en magak.Deze weer yast.

5) SERVICE

a) Laat uw elektrisch gereedschapuitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerod dat de veiligheid van het elektrische gereedschap in stand gehonden worden.

Verdere veiligheidsaanwijzingen

SCHOLING

• Dit apparaat mag Niet door kinderen worden gezruikt. Er moet toezicht worden gehonden op

kinderen om ervoor te zorgen dat ze Niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen nicht door kinderen worden verricht.

• Het apparaat mag nicht worden gebrukt door personen met verminderde fysieke, zintuiglijke of geestelijkke capaciteiten of door personen met onvoldoende kennis of ervaring.
• Lokale voorschriften können een leeftijdsbeperking vastleggen voor de gebruikers.
• Wij wijzen u erop dat de gebruiker zich aansprakelijk is voor ongevalen of gevaarlijke situatuies ten opzichte van derden en hun bezittingen.
• Kinderen en Personen met beperkte lichamelijke, sensorische of geestelijkke vermogens of ontoreikende ervaring en kennis of Personen die nicht vertrouwd zijn met deze gebruksaanwijzingen, mogen nooit de toestemming krijgen om deze machine te gebruiken! Lokale voorschriften können een leeftijdsbeperking vastleggen voor de gebruikers.
  Laat nooit toe dat kinderen of personen, die met de vermelde instructies Niet vertrouwd zijn, de machine gebruiken.
  Maak u vertrouwd met alle bedieningselementen en met het juiste gebruik van de machine.

VOORBEREIDING

Voorafgaande aan het gebruik moet de machine optisch worden gecontroleerd op besch

digde, ontbrekende of foutaangebrachte veiligheidsinrichtingen of -afdekkingen.

Vooringebruiken van de machine en na een of andere schok gaat u na of er tekenen van slijtage of beschadiging zichen en LAST uoodzakelijkere reparationsuitvoeren.
- Gebruik alleen toegestane verlengsnoeren (H05VV-F), die maximaal 75 m lang zijn en die voor gebruik in de openlucht bedoeldijken. Rol een kabelhaspel voor gebruik steeds volledig af. Controller het snoer op schade en verrorming.
- Sluit geen beschadigd snoer op het stopcontact aan. Raak een beschadigde snoer Niet aan voordat de stekkeruit het stopcontact is gehald. Een beschadigd snoer kan leiden tot het aanraken van onder spanning staande onderdelen.
- Controller het net- en verlengsnoer eerst op schade of modificaties voordat u het gebruikt. Raakt het snoer tijdens gebruik beschadigd, haal dan onmidelijk de stekker uit het stopcontact. RAAK HET SNOER NIET AAN VOORDAT DE STEKKER UIT HET STOPCONTACT GEHAALD IS. Gebruik de machine Niet als het snoer versleten of beschadigd is.

Grijp, om het snoer uit het stopcontact te halen, altijd de steker vast om te trekken, Niet het snoer.

BEDRIJF

Gedurende de volledige gebruidsduur van de machine dient men oogbescherming, een lange broek en stevig schoeisel te dragen.
- Het gebruik van de machine bij slecht waar, vooral bij een kans op bliksem, zou vermeden moeten worden.
Waarschuwing! Raak geen bewegende, gevaarlijke onderdelen aan voordat de stekker uithet stopcontact is gehald en debewegende delen volledig tot stilstand zich gekomen.
- Pas op voor verwondingen aa voeten en handen door de snij-inrichting.
- Onderbreek het gebruik van de machine wonneer personen, vooral kinderen, of huisdieren in de buurtহ.
- Gebruik de machine uitsluitend bij daglicht of bij een goede kunstmatige verlichting.
Houd altijd handen en voeten op een veilige afstand tot de snoei-inrichting,vooral wanneer u de motor inschakelt.
- Monteer nooit metaalachtige snoei-elementen.
- Gebruik de machine nooit met beschadigde of ontbrekende beschermingsinrichtingen.
Vermijd een abnormale lichaams-houding. Zorg ervoor dat u stevig en veilig staat om steeds het evenwicht bij werken op hellingen te kunnen behouden.
- Loop stapvoets. Loop nicht met het apparaat in de hand.

Draag tijdens de werkking van de machine steeds stevige schoenen en een lange broek.
- Wonneer zich tijdens het gebruik een onceval of storing voordoet, moet het apparaat meteen wordenuitgeschakeld. Verzorg verwondingen op een adequate manier of zoek een arts op. Lees voorafgaand aan het opheffen van storingen het hoofdstuk "Foutmeldingen" of neem contact op met ons servicecenter.
Houd verlengsnoeren uit de buurt van bewegende, gevaarlijke onderdelen, om schade aan de snoeren en dus ook contact met onder spanning staande delen te voorkomen.
- Wonneer het netsnoer/verlengsnoer tijdens gebruik beschadigd of verwikkeld raakt, schakel dan onmiddelijk het apparaat uit en haal de netsteker uit het stopcontact om het apparaat los te koppelen van de stroomvoorziening.
- Gebruik een differentiaalbeveiligingssschakelaar met een bedrijfsstroom van 30mA of minder.
Houd het net- en verlengsnoeruit de buurt van het mes.
Zorg er altijd voor dat de ventilatieopeningen vrij van vreemde voorwerpen zijn.
- Als het netsnoer van dit apparaat beschadigd is, moet het worden verrangen door de fabrikant of zich onderhoudsvertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaren te voorkomen.

ONDERHOUD EN OPSLAG

Haal de stekker van het apparaat uit het stopcontact voordatu onderhouds- of reinigingswerkzaamheden uityoert.
- Gebruik alleen door de fabrikant aanbevolen reserveonderdelen en toebehoren.
- De machine要去 regelmatifie gecontroleerd en onderhouden worden. De machine mag alleen in een officièle werkplaats gerepareerd worden.
Berg een nicht-gebruekte machine buiten het bereik van kinderen op.

RESTRISICO'S

Ook als u dit elektrische gereed-schap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kannen zich in verband met de constructie-wijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich in indien het apparaat gedurende een langere periode gebruikt worden of Niet Zoals reglementair voorgeschreven beheerd en onderhonden worden. Waarschuwing! Dit elektrische gereedschap produeert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beinvloeden.

Om het gevaar voor ernstige of dodelijkke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend worden.

Montage-instructies

B

Middenstuk monteren:

1. Steek het middenstuk (6) op de motorkop (7).
2. Steek de handgreep (5) op het middenstuk (6).
3. Schroef het middenstuk (6) met de 4 Lange kruskopschroeven (11.1) vast.

4.

1. Plaats de veiligheidsafdekking (8) op de motorkop (7).
2. Schroef deze met de twee korte kruiskopschroeven (11.2) vast.

6.

Hulphandgreep monteren:

1. Verwijder de voorgemonteerde moer (12) en schroef (13) van de hulphandgreep (10).
2. Trek de uiteinden van de hulphandgreep (10)uit elkaar en schuif deze over de handgreephouder (14).
3. Schroef de hulphandgreep (10) vast met behulp van de handgreepschroef (13) en de moer (12).

Bediening

#

Opgelet: gevaar voor verwondingen! Gebruik het apparaat Niet zonder beschermende afdekking. Draag tijdens het werk geschikte kledij en ook een oog- en gehoorbescherming.

Vergewis u telkens voor gebruik dat het apparaat in staat is om goed te functioneren. De aan-/uitknop mag nicht worden vastgezet. Na het loslaten van de aan-/uitknop要去 de motor uitschakelen. Is de aan-/uitknop beschadigd, dan mag het apparaat Niet meer worden gebruikt.

i

Let op geluidsoverlast enplaatselijke voorschriften.

In- en uitschakelen

i

De snijdraad is aan het uiteinde vastgeknoopjt om deze tijdens transport vast te zetten. Het geknoopiete uiteinde wordt door de draadafsnijder (19) afgesneden na de eerste verlenging van de snijdraad.

#

Let op een veilige stand en houd het apparaat met beiden handen en met afstand tot het eigien lichaam goed vast. Let er voor het inschakelen op dat het apparaat geen voorwerpen raakt.

E

Vorm aan het uiteinde van het verlengsnoer een lus, steek deze door de opening van de bovenste handgreep (2) en hang de lus aan de trekontlasting voor kabels (3).

NL BE

1. Sluit het apparaat aan op het elektriciteitsnet.
2. Zorg dat u stabel staat en houd het apparaat met beiden handen goed vast. Zet de spoelkap nicht op de grond.
3. Om het apparaat in te schake- len, houdt u de aan-/uitknop (1) ingedrukt.

Om het apparaatuit fe schake- len, laut u de aan/uitknop (1) los.

Een schakeling voor continu bedrijf is Niet möglich.

Na uitschakeling van het apparaat blijft de spoel nog enigeijd draaien. Laat de spoel volledig tot stilstand komen.

Handen en voeten uit de buurt houden! Gevær voor verwondingen!

Haal regelmatig de grasrestenuit de spoel, om te voorkomen dat het maairesultaat vermindert.

Installingen aan het apparaat

Extra handgreep verstellen:

U kunt de extra handgreep in verschillende posities brengen. Stel de hendel zo af dat de spoelkap in de werkhouding ie'saar voren worden gekanteld

Draai de moer (12) los en zet de hulphandgreep (10) in de gewenste stand. Draai de moer weeer vast.

Maaidraad vieren:

Uw apparatus is voorzien van een automatisch navoermechanisme, m.a.w. de draad

wordt gemvierd wonneer u met de snijkop op de grond tikt. Mocht de draad in het begin langer zich dan de snijcirkel aan-geeft, dan wordt hij door de draadsnijder ingekort tot de juiste lenghte.

Let op: Haal regelmatig de grasresten uit de draadsnijder, om te voorkomen dat het maairesultaat vermindert.

Controleer de nylon draden regelmatig op schade en controllerer regelmatig of de maaidraden nog lang genoeg zich voor de draadsnijder.

• Wonneer geen draaduiteinden zichtaar zijn: Vervang de draadspoel (G 16) (zie "Reiniging en onderhoud").
• Draadlengte handmatig instellen:

Stekker uittrekken!

Trek aan het draaduiteinde en druk herhaaldelijk op de snijknop (A 9) totdat het draaduiteinde ongeveer 1 cm uit de draadsnijder (G 19) steegt.

Werkinstructies

Opgelet: geaar voor verwondeningen!

Maai geen vochtig of nat gras.
- Controller eerst of de spel niet in contact is met stenen, kiezelzand of andere vreemde voorwerpen voor dat u het apparaat inschakelt.
Schakel het apparaat aan alvorens u het te maaien gras nadert.
- Vermijdt overbelasting van het apparaat tijdens het werken.
Vermijdt aanraking met hindernissen (stenen, muren, houten schut

tingen enz.). De spoel zou snel verslieten. Gebruik de rand van de beschermingskast om het apparaat op de juiste afstand te houden.

Vermijd het gebruik van de machine bij slecht weer, vooral wanner er een risico op blikkeminslag bestaat!

Gras maaien

Maai het gras door het apparaat waar rechts en links te bewegen. Maai langzaam en houdt het apparaat tijdens het maaien in een hoek

van ca. 30^ maar voren. Maai lang gras in lagen van boven় onder.

Reiniging en onderhoud

Waarschuwing! Risico op lichamelijk letsel door bewegende gevaarlijke onderden!

Laat reparatiewerken en onderhoudswerkzaamheden, die nicht in deze handleiding beschreiben zijn, door ons servicecenter doorvoeren. Gebruik uitsluitend originele onderden. Gevaar voor verwondingen!

Schakel het apparaat UIT en haal de netstekkeruit het stopcontact.

Voer volgende reinigings- en onderhoudswerkzaamheden regelmatig door. Daardoor is een lang en gebruikbaar gebruik gegardeerd.

Reiniging

Het water mag noch met water afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

• Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik waarvoor een vochtig doeke of een borstel.

Gebruik geen reinigings- c.q. oplosmid-delen. U zou het apparaat daarmee onherstelbaar hunnen beschadigen.

Reinig telkens na het snoeien de beschemende afdekking en de snoei-inrichting van gras en aarde.

• Let op de draadsnijder. Hij kan ernstige snijwonden verroorzaken.

Algemene onderhoudswerkzaamheden

• Controller het apparaat telkens voor gebruik op duidelijk vast te stellen tekortkomingen zoals losse, versleten of beschadigde onderdelen.

• Controller afdekkingen en beschemingsinrichtingen op beschadigingen en correkte zitting. Wissel deze eventuele UIT.

Spoel verwangen

Dejuiste wikkelrichting van de draadspoel is op de draadspoel zich aangegeven.

1. Haal de stekker van het netsnoer uit het stopcontact.

2. Open de spoelkap (18) door de spoelkap (18) met een hand vast te houden en het spoeldeksel (15) in richting te draaien.

NL BE

1. Verwijder het speldealkse1 (15) van de spoelkap en neem de draadspoel (16) eruit. Zorg ervoor dat u de veer (17) nicht verliest.
2. Druk het draaduiteinde van de(APpe wdraadspoel uit de sleuf van de draadspoel.
3. Steek het draaduiteinde door het draaduitloop-oog (15b) in het speldeksel (15).
4. Plaats de neue draadspoel in de spoelkap (18). De zichkant van de draadspoel waarop de wikkelrichting met een pij is aangegeven, moet naplaatsing van de spoel zichbaarijken.
5. Zet het speldealdeksel (15) wee op de spoelkap (18). Zorg ervoor dat de driehoekige markeringen (15a) op het spelhuisdeksel (15) en het spoelhuis (18) samenyallen.
6. Draai het spoeldeksel (15) in richting vast. Houd daartoe de spoelkap (18) met een hand vast.
7. Trek aan het draaduiteinde en druk her haaldelijk op de snijknop (A 9) totdat het draaduiteinde ongeveer 1 cm uit de draadsnijder (19) steekt.

i Controleer de draadsnijder (21). Gebruik nooit het apparaat zonder draadsnijder of met defecte draadsnijder. Wanner de draadsnijder beschadigd is, neem dan contact op met once klantendienst.

Ook universe, in de winkel verkri-jgbare draden kuren op de spel-worden gewikkeld. Zo kan de legedraadspoel opnieuw worden gebru-ikt (zie "Technische specificaties"). De wikkelrichting is op de draadspoel (16) afgebeeld.

G Reservedraad opwikkelen

1. Demonteer de lege draadspoel, zie hoofdstuk „Spoel verrangen" punten 1-4.
2. Neem de ring (20) maar boven af van de draadspoel.
3. Steek een draaduiteinde van de reservationdraad door de opening (21) van de draadspoel (16).
4. Wikkel de draad op de draadspoel (16). De wikkelrichting is op de bovenkanten van de draadspoel (16) aangegeven.
5. Steek het draaduiteinde door het draaduitloop-oog (16a) in de ring (20).
6. Plaats de ring (20) op de draadspoel (16).
7. Steek het draaduiteinde door het draaduitloop-oog (15b) in het speldeksel (15).
8. Plaats de neue draadspoel in de spoelkap (18). De zichant van de draadspoel waarop de wikkelrichting met een pij is aangegeven, moet naplaatsing van de spoel zichbaar�n.
9. Zet het spoeldeksel (15) weeop de spoelkap (18).Zorg ervoor dat de driehoekige markeringen (15a) op het spoelhuisdeksel (15) en het spoelhuis (18) samenvallen.
10. Draai het spoeldeksel (15) in richting vast. Houd daartoe de spoelkap (18) met een hand vast.
11. Trek aan het draaduiteinde en druk herhaaldelijk op de snijknop (A 9) totdat het draaduiteinde ongeveer 1 cm uit de draadsnijder (19) steekt.

Transport

Houd het apparaat met de ene hand aan de bovenste handgreep (A 2) en met de andere hand op de hulpgreep (A 10) vast. Houd het mes in de richting van de grond. Zo vermijdt u dat u dat u tijdens het transport met het mes in aanraking komt.

Bewaring

• Bewaar het apparaat op een droge en stofvrijie plaat en buiten het bereik van kinderen.

Laat het apparaat Niet op de beschermingskast rusten. U hangt het apparaat het Beste aan het bovenste handvat op, zodat de beschermingskast geen andere voorwerpen raakt. Anders bestaat het gevaar dat de beschermingskast zich verrormt en daardoor afmetingen en veiligheidseigenschappen veranderen.

Verwerking en milieubescherming

Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendelijke manier af.

Machines horen nicht bij huishoudelijk afval.THuis.

• Lever het apparaat in bij een recyclepunt. De gebruike kunststof en metalen delen+kunnen per soort worden geschreiben en zo geschikt worden gemaakt voor hergebruik. Voor vragen hieromtrent kunt u terecht bij ons servicetecenter.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

• Breng snoeiafvalaar een recyclingpark enwerp het Niet in de vuilnisbak.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 71).

16 Draadspoel 13800032

G 17 Veer. 91105867

Garantie

Geachte cliente, gechte klant, U krijt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagebout voordoet, wordt het product door ons -aar onze keuze -voir u Gratis gerepareerd of verran gen.Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schrifelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft. Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neueu product terug.Met herstelling ofuitwisseIing van het product begint er geen{nieuwe garantiperiode.

Garantieperiode en wettelijk kwaliteitsgarantie

De garantiperiode wordt door de garantievergoeding nicht verlengd. Dit geldt ook voor verrangen en gerepareerde onderden. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verstijken van de garantiperiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd konnen worden (b.v.Spoel) of op beschadigingen aan breekbare onderdelen (b.v.de schakelaars).

Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebruikt of Niet onderhoven ward. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acheit genomen te worden. Gebruidsdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dieren onvoorwaardelijk vermeden te worden. Het product is uitsluitend voor het prive- eniet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geautorisere servicefilaraal doorgevoerd werden, valt de garantie wet.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te gehen om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassa-bon en het artikelnummer (IAN 384571_2107) als bewijs van de aankoop maar te houden.

• Gelieve het artikelnummer uit het typeplaatje.

• Indien er sich functiefouten of andere gebreken voordien, contacteert u in eer

ste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U kriigt dan bijkomende informatatie over de afhandeling van uw klacht.

• Een als defect geregisteerd product sunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u franco waar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresses of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 384571_2107

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 384571_2107

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is.

Contacteer in eerste instantie het hoger vermelde servicecenter.

In geval van een ongeluk of storing aan het apparaat, onmiddelijk de stekker uit het stopcontact halen! Niet volgen van deze aanwijzing kan leiden tot snijverwondingen.

Probleem Mogelijk oorzaak Oplossing van de foult
Apparaat start nicht	Schakelaar "Aan/uit" (A1) defect	Reparatie door servicecenter
	Motor defect
Apparaat werkkt met onderbrekingen	Intern loszittend contact	Reparatie door servicecenter
	Schakelaar "Aan/uit" (A1) defect
Sterke trillingen Hevige geluiden	Snoei-inrichting verruild	Snoei-inrichting reinigen (zie „Reiniging en onderhoud")
	Motor defect Reparatie door servicecenter
Slecht snoeiresultaat	De draadspoel (D 16) bevat nicht voldoende maaidraad	Indien nodig de maaidraad vieren (zie hoofdstuk "Instellingen op het apparaat") Draadspoel (D 16) verrangen (zie "Reiniging en onderhoud")
	Snijdraad is nicht uit het spoeldeksel (G 15) geregen	Spoeldeksel (G 15) verwijderen en snijdraad door de openingen maar buiten rijgen, draadspoel waar mon-teren.

Spis tresci

Wstep 73

Przeznaczenia 73

Opis ogolny 74

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Elektrische gazontrimmer bouwserie PRT 300 B2 Serienummer 000001 - 220000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60335-1:2012/A2:2019 • EN 50636-2-91:2014 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN IEC 63000:2018
Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 90 dB(A) gemeten: 88,2 dB(A) Toegepaste conformiteitbeordelingsprocedure in overeenstemming met Annex VI / 2000/14/EC Benoemde instantie: NB 0036, TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany, 20.11.2021	Christian Frank Documentatiegelastigde

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
