PRT 550 A5 - Elektrisk kantklipper PARKSIDE - Gratis brugsanvisning og manual

Produkttype	Elektrisk kantskærer med ledning
Mærke	Parkside
Model	PRT 550 A5
Forsyningsspænding	230 V ~, 50 Hz
Tomgangshastighed	12.500 o/min
Skærediameter	230 mm
Trådtykkelse	1,6 mm
Trådlængde	4 m
Vægt	Ca. 1,55 kg
Beskyttelsesklasse	II (dobbelt isolering)
Beskyttelsestype	IPX0
Lydtryksniveau (LpA)	77 dB(A) (K=3 dB)
Garanteret lydeffektniveau (LwA)	90 dB(A)
Vibration (ah)	< 2,5 m/s² (K=1,5 m/s²)
Trådfremføring	Automatisk ved at tappe mod jorden
Ekstra håndtag	Ja, justerbar i position
Trækaflastning	Ja, på strømkablet
Skærebeskyttelse	Beskyttelsesdæksel med indbygget trådskærer
Garanti	3 år
Maks. anbefalet forlængerledningslængde	75 m (type H05VV-F)
Reservedele tilgængelige	Trådspole, fjeder osv. (se vejledning)
Tilsigtet anvendelse	Græsklipning i haver og bede

Ofte stillede spørgsmål - PRT 550 A5 PARKSIDE

Hvordan forlænger jeg skæretråden automatisk?

For at forlænge tråden skal du banke skærehovedet mod jorden under drift. Tråden vikles automatisk ud og skæres til den rigtige længde af den indbyggede trådskærer. Hvis tråden er for kort, skal du udskifte spolen.

Hvordan udskifter jeg trådspolen?

Tag stikket ud. Åbn kapslen ved at dreje spolelåget i den angivne retning. Fjern den gamle spole og indsæt den nye, mens du fører tråden gennem øjet. Sæt låget på igen ved at justere trekantmarkeringerne og drej for at låse. Træk i tråden for at få den ud.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug beskyttelsesbriller og høreværn. Hold børn og dyr væk. Arbejd ikke i regnvejr og brug en fejlstrømsafbryder (30 mA). Kontrollér kablet før brug.

Kan jeg bruge en forlængerledning?

Ja, brug en forlængerledning egnet til udendørs brug af type H05VV-F med en maksimal længde på 75 m. Rul kablet helt ud før brug og kontrollér, at det ikke er beskadiget.

Hvordan justerer jeg ekstrahåndtaget?

Skru møtrikken på ekstrahåndtaget af, anbring det i den ønskede position, og skru det derefter fast. Sørg for, at skærehovedet er let fremadvippet for bedre komfort.

Hvad gør jeg, hvis apparatet ikke starter?

Kontrollér, at stikket er sat ordentligt i, og at kablet ikke er beskadiget. Hvis kontakten er defekt, eller motoren ikke reagerer, skal du kontakte kundeservice. Forsøg ikke selv at reparere.

Hvordan vedligeholder jeg kantskæreren?

Rengør regelmæssigt ventilationsåbningerne, beskyttelseshuset og trådskæreren med en børste eller fugtig klud. Brug ikke vand eller opløsningsmidler. Fjern græsrester efter hver brug.

Apparatet vibrerer unormalt, hvad skal jeg gøre?

Rengør først skæreanordningen. Hvis vibrationerne fortsætter, skal du kontrollere, at spolen er korrekt installeret. Hvis problemet fortsætter, kan motoren være defekt; kontakt kundeservice.

Hvad er garantiperioden?

Garantien er på 3 år fra købsdatoen. Opbevar kvitteringen. Garantien dækker materiale- og fabrikationsfejl, men ikke normal slitage eller skader som følge af forkert brug.

Hvor finder jeg reservedele?

Reservedele (trådspole, fjeder) fås på hjemmesiden www.grizzlytools.shop eller via kundeservice. Brug kun originale dele.

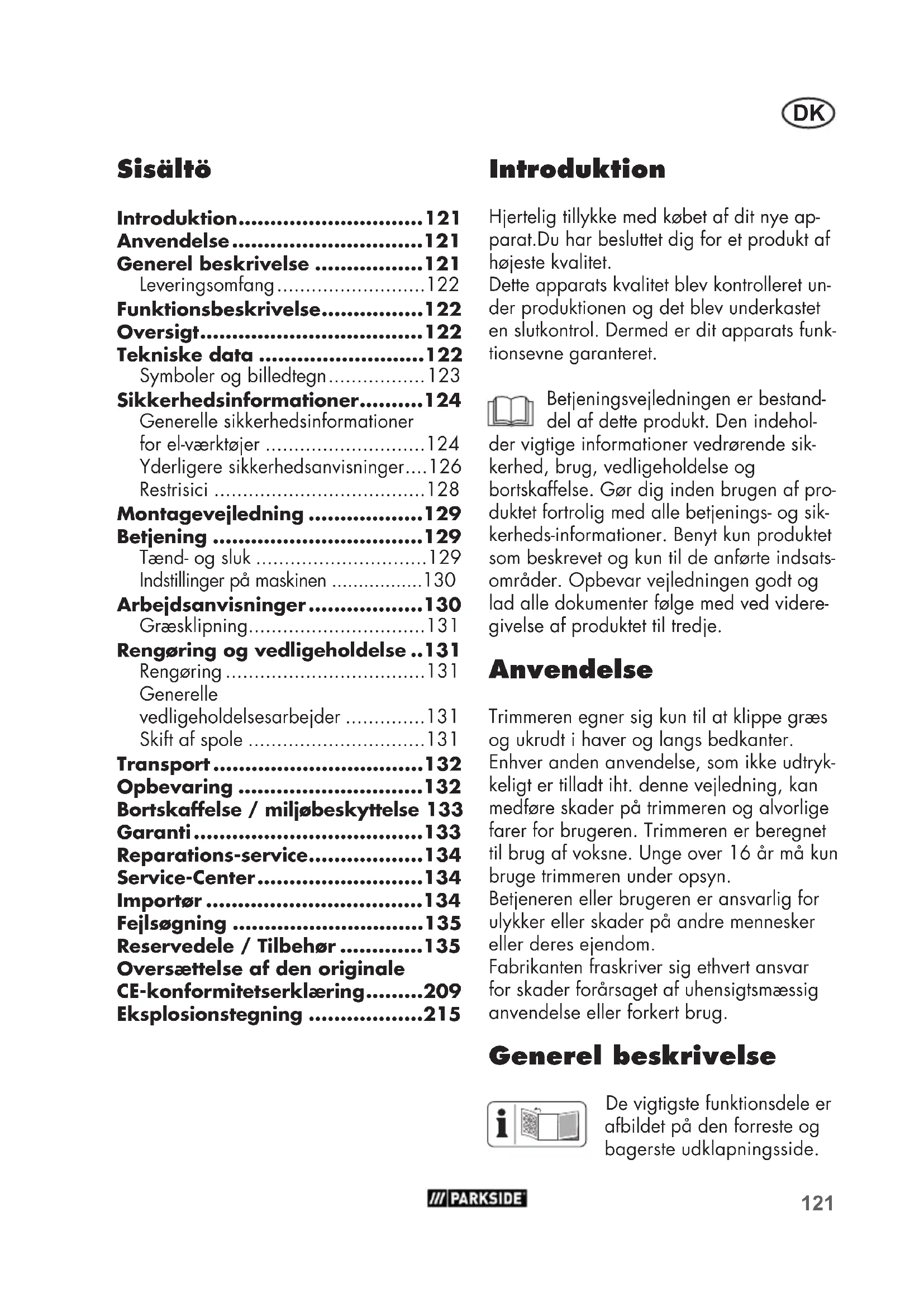

BRUGSANVISNING PRT 550 A5 PARKSIDE

Oversaettelse af den originale driftsvejledning

IT MT

För du læser, vend widen med billedder frem og blivbekendt med alle apparatets Funktioner.

E

Funktionsbeskrivelse. 122
Oversigt. 122
Tekniske data 122

Symboler og billedtegn 123

Sikkerhedsinformationer.....124

Generelle sikkerhedsinformationer for el-vaerktojer 124
Yderligere sikkerhedsanvisninger....126
Restrisici 128

Montagevejledning 129
Bettening 129

Taend-og sluk 129
Indstillinger pa maskinen 130

Arbejsanvisninger 130

Græsklipning. 131

Hjertelig tillykke med kobet af dit nye apparat.Du har besluttet dig for et produkt af hjoeste kvalitet.

Dette apparats kvalitet blev kontrolleret under produktionen og det blev unterkasteten slutkontrol. Demed er dit apparats fonctionsevne garanteret.

Betjeningsvejledningen er bestanddel af dette produit. Den indehol

der vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen afprodukter fortrolig med alle betjenings- og sikkerheds-informationer. Benyt kunprodukter som beskrevet og kun til de anførte insatsområder. Opbevar vegledningen godt og lad alle dokumenter ffolge med ved videregivelse afprodukter til tredje.

Anvendelse

Trimmeren egner sig kun til at klippe græs og ukrudt i haver og langs bedkanter.

Enhver anden anvendelse, som/DDtrykkeligt er tilladt iht. donne vegledning, kan medfore skader pa trimmeren og alvorlige farer for brugeren. Trimmeren er beregnet tilbrug af voksne. Unge over 16 ar ma kun bruge trimmeren under opsyn.

Betjeneren aller brugeren er ansvarlig for ulykker aller skader pa andre mensesker aller deres ejendom.

Fabrikanten fraskriver sig ethvert ansvar for skader forarsaget af uhensigtsmaesig anvendelseller forkert brug.

Generel beskrivelse

De vigtigste funktionsdele er afbildet pa den foreste og bagerste udklapningssside.

Leveringsomfang

Kontroller indholdet ved udpakningen af maskinen:

Elektriske graestrimmer
- Beskyttesesafdækning med to skruer
- Trädspole (allerede formoneret)
- Stjerneskruer
Stottehandtag
- Betjeningsvejledning

Funktionsbeskrivelse

Den handholdte og bærbare, elektriske græstrimmer er forsynet med en trådspole som skæreværktøj.

Til beskyttelse af brugeren er apparatet udstyret med en beskyttelsesanordning, som dækker skareanordningen.

Oversigt

1 Taend/sluk-kontakt

2 Øvre handtag
3 Traekaflastning

4 Strömkabel
5 Handtagsdel
6 Midtersektion
7 Motorhoved
8 Beskyttelsesafdækning
9 Skarehoved
10 Stottehandtag

11.1 Stjerneskrue (stor)
11.2 Stjerneskrue (lille)

D 12 Møtrik

13 Handtagskrue

14 Handtagsoptag

G 15 Spolelag

15a Trekantet marketing

15b Tradudtag-je, spoelag

16 Trädspole

16a Tradudtag-je, ring

17 Fjeder
18 Spolekabinet
19 Tradskaerer
20 Ring

Trådlængde trimmerspole: 4 m

Vaegt. ca. 1,55 kg

Lydtryksniveauau (L_pA) .77 dB(A); K_pA = 3 dB Lydeffektniveauu (L_wA)

garanteret 90 dB(A)

malt. 88,2 dB (A); K_VA = 1,97 dB

Vibration (a_h) .<2,5 m/s², K= 1,5 m/s²

Stoj- og vibrationsværdier er blevet malt i overensstemmelse med overensstemmelseserklæringen i de naevnte standarder og bestemmelser.

Den anforte svingningsemissionsværdi技术水平 it. en standardiseret provemetode og kan anvendes til sammenligning af et elværktj med et andet.

Den anforte svingningsemissionsværdi kan ogsa anvendes til en indledende vurdering af afbrydelsen.

Advarel: Svingningsemissionsværdien kan adskille sig fra den angivne værdi under brugen af elværktoget, afhengig af den madsom værktoget bruges pa.

Forsog at holde belastningen sa

lav som mulig pga. vibrationer. En mäde at reducere vibrationsbelastningen på kan vare at bare handsker ved brug af værktog begrænseden tid, man arbejder med værktog. Her er det ndvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktog er slukket og tider, hvor det ganske vist er taendt, men kører uden belastning).

Symboler og billedtegn

Laes betjeningsvejledningen

Bae r ojen- og horeværn

111

Skareanordningendrejer rundt i et par sekunder, after atprodukter slukket. Hold hender og fdder pa afstand.

Udsæt ikke maskinen for regn

Kvaestelsesefare pga. udslyn-gede dele! Hold omkringstaende personer væk frafareomradyet.

Fare for kvaestelser pa grund af bortkastede dele.

Hold omkringstaende personer væk fra produitet.

Trak straks stikket ud, hvis tilstningsledningen er beskadiget.

El-apparater mA ikke komme i husholdningsaffaldet

Beskyttesesklasse (dobbeltisolering)

Skaerebrede

23cm

Skaerebrede

Drejeretning trad

Løsning af spolelåget

Fastgorelse af spolelaget

Billedtegn i vejledningen:

Faretegn med angivelser til forebyggelse af person-ller materiel skade.

Advanssskilt med angivelser til forhindring af personskaderPGA Grund af elektrisk stod.

Pabudstegn med angivelser til forebyggelse of skader.

Laes betjeningsvejledningen omhyggeligt igennem.

Henvisningstegn med informationer til bedre omgang med apparatet.

Sikkerhedsinformationer

Dette afsnit beskriver de grundlaeg-gende sikkerhedsforskrifter ved arbejdet med elektrisk havekultivatoren.

Generelle sikkerhedsinformationer for el-værktjoer

ADVARSEL! Laes alle sikkerhedsinformationer og anvisninger. Forsommelighed ved overholdelse af sikkerhedsinformationer og anvisninger kan forarsage elektrisk stød, brand og/eller alvorlige kvestelser.

Opbevar alle sikkerhedsinformationer og anvisninger.

Det i sikkerhedsinformationerne anvende udtryk "el-værktj" vedrører netdrevne el-værktjoer (med forsyningskabel) og akku-drevne el-værktjoer (eden forsyningskabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sorg for at dit arbeidsomrade er rent og godt belyst. Uorden og uoplyste arbeidsomrader kan medfore ulykker.
b) El-værktøjet ma ikke benyttes i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser aller stov. El-værktøj kan slå gnister, som kan antaende støvet eller dampene.
c) Sorg for at børn og andre personer holdes væk fra arbeidsområdet, nar elværktøjet er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal
passe til kontakten. Stik
ket må ikkeændres pa
nogen måde. Brug ikke
adapterstik sammen med
jord forbundet el-værktøj.
Unændrede stik, der passer til
kontakterne, nedsafter risikoen
for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c) El-værktøjet ma ikke ud-sættes for regn eller fugt. Indtraengning at vand i et el-værktøj oger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er bereg net til, ved f.eks. at bare el-værktøjet i ledningen, hænge den op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadi-gede aller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktjoet bruges i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendors brug. Anvendelsen forlaengerledning til udendors brug ned

sætter risikoen for elektrisk stød.

f) Hvis arbeje med elværktogjet i fugtige omgivelser nikke kan undgas, skal der anwendes en feilstromsafbryder. Brugen at en feilstromsafbryder reducerer risikoen for elektrisk stod.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at vare opmærksom, se hvad man laver og bruge el-værktø-jet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin ellere uforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader.
b) Brug personligt beskyttelsesudstyr og hav altid beskyttelsesbriller pa. Brug af personligt beskyttelsesudstyr som f.eks. skridsikre sikkerhedssko, beskyttelseshjelm aller horeværn reducerer faren for personskader.
c) Undgå utilsigtet igang-sætning. Forvis dig om at el-værktøjet er slukket, før stikket sættes i stikkontakten og før du løfter eller bærer den.

Undgå at bære el-værktøjet med fingeren på afbryderen og sorg for, at maskinen ikke er taendtningar den sluttes til nettet, fordi dette kan medføre ulykker.

d) Fjern indstillingsværktøj og skruenogler, inden elværktøjetændes. Hvis et

stykke værktj aller en nogle sidder i en roterende maskindel, kan dette medfore personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-vaerktøjet i uventede situationer.

f) Brug egnet arbejdstoj. Undgå lse beklaedningsgenstande eller smykker. Hold här, tjo og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i lolestiddende tjo, smykker aller langt här.

g) Hvis der kan monteres stovudsgnings- og op-samlingsudstyr, skal du sikre dig, at dette er tilsluttet og anvendes korrekt. Brug af stovudsgninq kan reducere farerne ved stov.

4) OMHYGGELIG OMGAN MED OG BRUG AF ELVARKTØJER

a) Overbelast称之 maskinen. Brug altid det elværktj, der er beregnet til det arbeje, der skal udfores. Med det passende el-værktj arbeider man bedst og mest sikkert inden for det an-givne effektomrade.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.
c) Træk stikket ud af stik

kontakten, inden maskinen indstilles, der skiftes tilbehorsdele aller maskinen laegges fra. Denne sikkerhedsforanstaltning forbinderuutilsigtet start af el-værktjojet.

d) Opbevar el-værktøjet Eden for børns rækkevidde, nar det ikke benyttes. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlaestppe instrukser, benyttte maskinen. El-værktøj er farligt, hvis det benytttes af ukyndige personer.
e) E-værktøjet brør vedligeholds omhyggeligt. Kontroller om bevægelige dele fungerer korrekt og seks sidder fast, og om delene er braekket eller beskadiget, således at el-værktojets Funktion påvirkes. Fø beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skylde darligt vedligeholdte maskiner.
f) Sorg for, at skareværktjer er skarpe og rene. Omhyggeligt vedligeholdste skareværktjer med skarpe skarekanter sætter sig/DDs hurtigt fast og er nemmere at fore.
g) Brug el-værktøjet, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag herved hensyn til arbeidsforholdene og det arbeide, der skal udfores. Brug af el-værktøjet til andre end de fastsatte formal kan medfore farlige situationer.

h) Sorg for, at luftabningerne er fri for urenheder.
i) Træk strømstikket ud/tag det genopladelige batteri ud af apparatet

• nár brugeren fjerner sig fra maskinen,
• for fjernelse af blokeringer,
• För kontrol, rengöring eller arbejde på maskinen,
• after berøring med et fremmedlegeme for at kontrollere, om der er sket skader på maskinen,
• ved øjeblikelig kontrol af maskinen, hvis den begynder at vibrere ukontrolleret;
  hvis der opstar usaedvanligt kraftige vibrationer pa maskinen, skal den kontrolleres øjeblikeligt,
• undersog maskinen for beskadi-gelser;
• udfor de nodvendige reparatio-ner af beskadigede dele;
• undersøg maskinen for lse dele, og stram dem i giver fald

5) SERVICE

Sorg for, at dit el-værktj kun repareres af kvalificere de fagfolk, og at der kun benytes originale reservedele. Demed sikrer man sik at el-værktjets sikkerhed opretholdes.

Yderligeresikkerhedsanvisninger

OPLAERING

• Dette produit pågressive anvendes af børn. Børn skal vaere under opsyn, sö de ikke leger med ap

paratet. Rengoring og brugervedligeholdelse ma ikke udfores af børn.uden opsyn.

• Produktet må ikke anvendes af personer med begrænsede fysiske, sensoriske eller mentale evner eller af personer med begrænsenet erfaring eller viden om produitet.
  Lokale forskrifter fastsætter eventuelt en aldersbegrænsning for brugeren.
  Vær opmaerksom pa, at bruge- ren selv er ansvarlig for ulykker eller farer over for andre personer eller deres ejendele.
• Maskinen pågressive anvendes af**
• born, personer med begrænsede fysisiske, sensoriske eller mentale evner eller personer, som ikke er fortrolige med anvisningerne til maskinen! Lokale forskritter fastsætter eventuelt en aldersbegrænsning for brugeren.
• Tillad aldrig, at maskinen benytes af børn eller personer, der ikke er fortrolige med de anførte anvisninger.
  Gor dig fortrolig med betjeningsanordningerne og fagligt korrekt brug at maskinen.

FORBEREDELS

Før anvendelsen skal maskinen kontrolleres for synlige skader og manglende eller forkert placerede beskyttelsesanordninger erller -afdækninger.
- Inden maskinen tages i brug, og after eventuelle kollisioner skal maskinen kontrolleres for tegn på slitage eller beskadigelse, og nødvendige reparatoner

skal udfores.

• Anvend kun godkendte forlæn-gerledninger (H05VV-F), som maksimalt er 75 m Lange og som er beregnet til udendørs anvendelse. En kabeltromle skal altid rumles helt ud inden brug. Kontroller ledningen for beskadigelser og ældning.
• En beskadiget ledning ma ikke sluttes til strømforsyningen. Rør不同程度en beskadiget ledning, for den er adskilt fra strømforsyningen. Ved berøring af en beskadiget ledning kan detkommen til berøring af de aktive delie.
• Tilslutningsledningen og forlæŋgerledningen skal inden brug altid undersøges for tegn pa beskadigelse og ældning. Hvis ledningen beskadiges under brug, skal den omgående adskilles fra strømnettet. RØR IKKE VED LEDNINGEN, FØR DEN ER ADSKILT FRA STRØMNET-TET. Anvend ikke maskinen, hvis ledningen er beskadiget eller slidt.

Træk altid i stikket, hvis ledin-gen skal trækkes ud af stikkontakten, aldrig i ledningen.

DRIFT

Der skal bares beskyttelsesbiller, Lange bukser og fast fodtoj i hele det tidsrum, maskinen benyttes.
Undlad at bruge maskinen ved darligt vejr, især ved risiko for lynnedslag.
ADVARSEL! Rør ikke ved nogen bevægelige, farlige dele, for apparatet er adskilt fra strømfor

syningen og alle bevægelige, farlige dele stør helt stille.

• Pas på kvæstelser på fødder og hænder som fjelge af skæreanordningen.
• Stands maskinen, hvis der befinder sig andre personer og saerligt bo: n erheden af den.
• Anvend kun maskinen ved daglys aller god kunstig belysning.
• Hold altid hænder og fødder på sikker afstand af skæreværket, især nár du tænder for motoren.
• Montér aldrig metalliske skare-elementer.
• Benyt aldrig maskinen, hvis beskyttelsenordningerne er beskadiget eller mangler.
• Undgå unaturlige kropsholdninger. Sørg for at stå stabilt for at kunne holde balancen ved arbejde på skråninger.
  Gå langsomt. Løb ikke med maskinen i handen.
• Baer altid fast skotøj og lange bukser under driften.
• Hvis der opstår en ulykke aller en fejl under driften, skal apparatet slukkes øjeblikeligt. Kvæstelser skal plejes passende, eller der skal opsøges læge. Laes kapitlet „Feilsøgning" for at eliminere fejl, eller kontakt vores servicecenter.
• Hold forlængerledningen på afstand af bevægelige, farlige dele, for at undgå beskadigelse ser ved ledningen, som kan före til berøring af de aktive dele.
  Hvis ledningen/forlaengerled- ningenbliver beskadiget under anvendelsen eller bliver filtret

sammen, skal apparatet straks slukkes og stikket trækkes ud af stikkontakten, for at adskille apparatet fra strormforsyningen.

• Anvend et feilstrømsrelæ med en driftsstrøm på 30 mA eller mindre.
• Hold tilslutnings- og forlangerledningen på afstand af skareindretningen.
  Sorg altid for, at der/DD fremedlegemer i ventilationsabningerne.
  Hvis tilslutningsledningen til apparatet beskadiges, skal den udskiftes af producenten ull dennes kundeservice aller af entilsvarende kvalificeret person for at undgå fare.

VEDLIGEHOLDELSOG OPBEVARING

Adskil apparatet fra strormforsyningen, inden du udforer vedligeholdeses- og rengoringsopgaver.
- Anvend kun erstatnings- og tilbehorsdele, der er anbefalet af producenten.
- Maskinen skal regelmæssigt kontrolleres og vedligeholdelses. Lad kun autoriserede værsteder reparere maskinen.
Opbevar maskinen.uden for børns rækkevidde,hvis den ikke er i brug.

Restrisici

Ogsa hvis du betjener dette elværktj korrekt, vil der altid vare restrisici. Folgende risici kan optraede i forbindelse med dette elværktjojs konstruktion og udforelse:

a) Snitlaesioner
b) Horeskader, hvis der/DDke bruges et egnet horeværn.
c) Sundhedsskader, der stammer fra hand/arm vibrationer, hvis apparatet bruges i laengere tid ell er ikke bruges og vedligeholdes korrekt.

Advarsel! Dette elværktj ge-nererer et elektromagnetisk felt under brugen. Dette felt kan under visse omstændigheden pavirke aktive aller passive medicinske implantater. For at reducere risikoen for alvorlige aller dodelige kvæstelse, anbefaler vi personer med medicinske implantater at konsultere deres læge aller producenten af det medicinske implantat, inden de bruger maskinen.

Montagevejledning

Montering of midtersektion:

1. Sæt midtersekctionen (6) på motorhovedet (7).

2. Sæt handtagsdelen (5) på midtersekctionen (6).

3. Skru midtersektionen (6) fast medde 4 langestjerneskruer (11.1).

Montering of beskyttelsefasdekningen:

1. Sæt beskyttelsesafdækningen (8) på motorhovedet (7).
2. Skru den fast med de to korte stjerneskruer (11.2).

OBS Fare for tilskadekomst! Brug ikke apparatet uden afskærmning. Bær ved arbejdet med apparatet passende beklaedning samt øjen- og horeværn. Forvis dig fjr enhver brug om, at apparatet er funktriesdygtigt. Tænd-/sluk-knappen må ikke vare låst. När tænd-/ sluk-knappen slips, kal motoren starte. Hvis tænd-/sluk-knappen er beskadiget, må der ikke laengere arbejdes med apparatet.

Skaertråden har ved udlevering en knude ved enden pga. transport-sikringen. Knuden i enden skares af med trådskæreren (19) ved den Forste forlengelse af skærtråden.

Sorg for at stå sikkert og hold apparatet godt fast med begge hænd er og med afstand til kroppen. Vær inden du tænder opmaerksom pa, at apparatet ikke berørere andre genstande.

1. Lav en looke af forlaengerledningsende og for den igennem abningen ved det ovre handtag

(2) og sæt den fast i traekaflastningen (3).

1. Tilslut apparatet til netspaendingen.
2. Sorg for at stå stabilt og hold godt fast i apparatet med begge hænder. Spolekabinetet ma ikke sættes på jorden.
3. Tryk på tænd-/sluk-knappen (1) for at tænde.

Slip taend-/sluk-knappen (1) for at slukke.

En konstant brug er/DDke muligt.

Spolen drejer videre et stykke tid, after at apparatet er slukket. Lad spolen stoppe fuldstændigt.

Hold hænder og fødder på afstand! Fare for kvæstelser!

Indstilling af ekstrahandtag:

Du kan indstille ekstrahandtaget i forske-lige positer. Indstil handtaget pa en sadan MADE, at spolekabinetet er bojet fremad i arbejdstillingen

Løsn mørikken (12) og juster støttehandtaget (10) til den ønskede position er opnæt. Spænd mørikken ingen.

Forlengelse af skærtråden:

Apparatet er udstyret med en prikkeautomatik, dvs. traden forlenges, nar der prikkes pa jorden med skarehovedet. Hvis traden i starten er laengere end skareomr

det, forkortes den automatisk af tradskareren til den korrekte laengde.

Obs: Fjern regelmæssigt graesrester fra tradskæreren, sö skareeffekten ikke reduceres.

Kontroller regelmæssigt nylontråden for beskadigelser og om skæretråden stadig har den passende længe, som trådskæreren foregiver.

Hvis tradenerne ikke længere er synlige: Skift trådspolen (G 16) (se „Rengaring og vedligeholdelse")
- Manuel indstilling af tradlengde: Træk strømstikket!
Træk i tradenden og tryk gentagne gange på skærehovedet (A 9), indtil tradenden rager ca. 1 cm ud over tradskæreren (G 19).

Arbeidsanvisninger

Advarel: Risiko for kvaestelser!

• Klip/DD: fugtigt.
• Kontroller inden start af apparatet, at spolen不信 er i kontakt med sten eller andre fremmedlegemer.
• Taend for trimmeren, focr du nærmer dig det graes der skal klippes.
  Sorg for altid at have forlaengerledningen bag dig. Undgå at svinge hen over forlaengerledningen med maskinen i drift. Spolen bliver hurtigt slidt ned, hvis den er i kontakt med fremmedlegemer.
• Undgå en overbelastning af maskinen under arbejdet.
• Anvend ikke maskinen i dãrligt vejr, saerligt ikke ved risiko for lynnedslag!

Græsklipning

Klip graesset ved at
svinge trimmeren til
højre og venstre. Klip
langsomt og hold trim
meren sa den hælder
ca. 30^ forover under
klipningen. Klip langt

græs lag for lag ovenfra og nedefter.

Advarel! Risiko for kvæstelser på grund af bevægelige dele!

Lad istandsættelses- og vedligeholdelsesarbejder, der/DDke er beskrevet i donne vejledning, udfore af vores servicecenter. Anvend kun originaldele. Fare for tilskadekomst!

Sluk apparatus et traek stromstikket ud.

Gennemfor regelmæssigt følgende rengørings- og vedligeholdelseasarbejder. Derigennem er en lang og tilforladelig brug garanteret.

Rengoring

Apparatet ma hverken sprj- tevaskes med aller dyppes i vand. Der er fare for at fa et elektrisk stød!

• Hold ventilationsslidser, motorhus og handtag rene. Brug en fugtg klud aller en børste.

Brug ingen rengørings-ller oplosningsmidler. Derved kan du beskadige apparatet irreparabelt.

• Rengør afskærming og skareanordning for græs og jord after hver brug.
  Vær opmaerksom pa tradskæreren. Den kan forarsage alvorlige snitsar.

• Kontroller apparatet inden enhver brug for øjensynlige mangler sasom lose, slidte eller beskadigede dele. Kontroler om skruerne i skæreskiven sidder fast.
• Kontroller afskærmninger og sikkerhedsanordninger for beskadigelser og korrekt montering. Udskift om nødven-digitppe.

Shift af spole

Den korrekte viklingsretning for tradspolen er angivet pa selve tradspolen.

1. Traek strømstikket ud.
2. Abn spolekabinetet (18), idet du holder spolekabinetet (18) fast med en hand og drejer spolelaget(15)mod
3. Tag spolelåget (15) af spolekabinettet af, og tag trådspolen (16) ud. Vær opmærksom på, at fjederen (17) ikke gårtabt.
4. Tryk tradenden af den nye tradspole ud af sliden auf tradspolen.
5. Tråd tradenden gennem tradudtag-øjet (15b) i spolelåget (15).
6. Indsæt den nye trådspole i spolekabinettet (18). Den side af trådspolen, hvor tradens viklingsretning er angivet med en pil, skal vaere synlig after indsætning.
7. Sæt spolelåget (15) tilbage på spelekabinettet (18). Sørg for, at de trekantepe

DK

markeringer (15a) pa spolelaget (15) og spolekabinetet (18) ligger oven pa hinanden.

1. Drej spolelåget (15) fast mod ⑧. Hold tertil spolekabinetet (18) fast med en hand.
2. Træk i tradenden og tryk gentagne gange pa skærehovedet (A 9), indtil tradenden rager ca. 1 cm ud over tradskæreren (19).

Kontroller tradskaereren (21). Anvend under ingen omstændigheder apparatet uden en tradskaerer aller med en defekt tradskaerer. Henvend dig til vores kundeservice, hvis tradskaereren er beskadiget.

Träde som kan købes i byggemarkeder kan ligeledes anvendes. Således kan den tome trådspole genanvendes. (se „Tekniske data”). Viklingsretningen er vist på trådspolen (16).

Opvikling af den ekstra Trad

1. Tag den tome tradspole ud, se kaptiel "Skift af spole" punkt 1-4.
2. Tag ringen (20) af fra tradspolen ved at traekke den opad.
3. Tråd trådenden af den ekstra tråd gen-nem abningen (21) af trådspolen (16).
4. Vikl traden på tradspolen (16). Viklingsretningen er vist på oversiden af tradspolen (16).
5. Trad tradenden gennem tradudtag-øjet (16a) i ringen (21.

6. Sæt ringen (20) på trådspolen (16).

7. Tråd tradenden gennem tradudtag-øjet (15b) i spolelåget (15).

8. Indsæt den nye trådspole i spolekabinettet (18). Den side of trådspolen, hvor tradens viklingsretning er angivet med en pil, skal��e synlig after indsætning.
9. Sæt spolelåget (15) tilbage på spelekabinettet (18). Sørg for, at de trekante de markeringer (15a) på spolelåget (15) og spelekabinettet (18) ligger oven på hinanden.
10. Drej spolelåget (15) fast mod. Hold tertil spolekabinetet (18) fast med en hand.
11. Træk i tradenden og tryk gentagne gange pa skærehovedet (A 9), indtil tradenden rager ca. 1 cm ud over tradskæreren (19).

Transport

Bær det slukkede apparat med en hand vedhandtaget (A 2) og med den,anden hand ved støttehandtaget (A 10).Lad skæreanordningen pege mod jorden. Således undgår du atkommen i berøring med skæreenheden under transporten.

Opbevaring

Opbevar maskinen et tort og stv-beskyttet sted uden for borns rækkevidde.
- Drop encheden på forsiden. Hænges bedste på det øverste handtag, at beskyttelsen dækker alle andre genstande. Der er en risiko for, at deformer beskytelsestapen og dermedændredimensioner og sikkerhedsfunktioner

Bortskaffelse / miljobeskyttelse

Apparat, tilbehør og emballage skal afleveres til miljøvenlig genanvendelse.

El-apparater mA seksk komme i husholdningsaffaldet

• Aflever apparatet på en genbrugsstation. De anvendte plast- og metaldele kan sorteres after materiale og saledes afleveres til genbrug. Sporg i dette forbindelse vort servicecenter.
• Vi bortskaffer dine defekte indsendte apparater gratis.
  Sorg for at kompostere det afskärne materiale og smid det ikke i affaldstønden.

Garanti

Karekunde! Pa dette apparat yder vi 3 ars garanti fra kobsdato.

Skulle der forekomme defekter på dette produit har du lovpligtige rettigheder mod saelgeren af produits. Disse lovpligtige rettigheder bliver ikke indskraenket af den afterfolgende anførte garanti.

Garantibetingelser

Garantien traeder i kraft med kobsdatoen.
Opbevar den originale kassebon godt.
Dette bilag kræves som dokumentation for købet.

Skulle der indenfor tre ar after dette produks kobsdatoptraede en materiale-ller fabrikationsfejl, bliver Produktet -after vores skon - repareret aller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og kobsbilaget (kassebon) indenfor den tre ars frist bliver indsendt og at der vedlaegges en kort skriftligt beskrivelse af defekten og hvornar den er optradt. Hvis defekten er dækket af vores garanti, fär du apparatet repareret aller ombyttet. Med reparationen aller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlængen at garantien. Dette gælder øgså for ombytete og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks after udpakningen. Efter udlob af garantiperioden forefaldende reparations er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt after strenge kvalitetsretningslinjer og kontrllereret grundigt inden det forlod fabrikken.

Garantiydsen gelder for materia-ller fabrikationsfejl. Denne garanti gelder icike for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. Spole) ellr for beskadigelser pa skrobelige dele (f.eks.kontakter). Garantien bortfalder, hvis produktet bliver beskadiget, icke-formalsbestemt anvendt eller icke vedligeholdt. For en korrekt brug af Produktet skal alle i betjeningsvejledningen anfarte anvisninger folges noje. Anvendelsesformal og handlinger, som der frarades eller advares imod i betjeningsvejledningen, skal ubetinget undgas. Produktet er kun beregnet til privat og icke til erhervsmaesig brug.Ved misbrug og usagkyndig handtering vold og ved indgreb, der icke er foretaget pa vores autorisede servicested, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du folge folgende henvisninger:

• Hav ved alle forespørgsler kassebonen og articelnummeret (IAN 384571_2107) parat som dokumentation for købet.
• Artikelnummeret fremgår af mærkepladen.
• Skulle der optraede funktionsfejl aller andere defekter bedes du Forst kontakte den afterfolgende anforte serviceafdeling, Telefonisk erler pr. e-mail. Der fär du sä yderligere informationer om afviklingen af din reklamation.
• Et som defekt registreret produkt kan du, after aftale med vores kundeservice og med vedlagt kobsbilag (kassebon) somenort beskrivelse af, hvori defekten bestar og hvornar dette defekt er optradt indsende portofrit til den serviceadresse, som du fär meddelt. For at undgå problemer med modtagelsen og ekstra om-kostninger, bedes du ubetinget benyttte

den adresse, som du fár meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres aller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfolgende tilbehørdsdele og sørg for en tilstrækkelig sikker transportemballage.

Reparations-service

Du kan lade reparatoner, der ikke er omfattet af garantien, udfore hos vores service-fial mod betaling. Denne udfærdiger dig fremne et omkostningsoverslag.

Vi kan kun bearbejde apparater, der er indsendt tilstrækeligt emballeret og frankeret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores servicefilial.

Ufrankerede - som voluminos pakke, ekspres aller som en anden specialforsendelse - indsendte apparater bliver/DD modtaget.

Vi bortskaffer dine defekte indsendte apparater Gratis.

Service-Center

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 384571_2107

Importor

Vær opmaerksom pa, at folgende adressie\ ikke er en serviceadresse. Kontakt fsigma det\ ovenfor naevnte servicecenter.

Træk omgående stikket i tilfælde af ulykker aller driftsforstyrelser! Overholds dette ikke, kan det fjre til snitsør.

Problem Mulig Årsag Fejlafhjælpning
Apparatet starter ikke	Tænd/sluk kontakt (A 1) defekt	Reparation af servicecenter
	Motor defekt
Apparat arbejder med afbrydelser	Därelig intern forbindelse	Reparation af servicecenter
	Tænd/sluk kontakt (A 1) defekt
Kraftige vibrationerkraftig støj	Skæreanordning snavset	Udskift skæreanordning (se „Rengø-ring og vedligeholdelse")
	Motor defekt Reparation af servicecenter
Därelgårt arbeidsresultat	Trådspolen (D 16) har ikke nok skæretråd	Evt. Forlæng skæretråden (se kap. „Indstillinger ved apparatet“)Trådsole (D 16) skiftes (se „Rengø-ring og vedligeholdelse")
	Skæretråden fores ikke ud af spolelåget (G 15)	Tag spolelåget (G 15) af ogträd skæretråden igennem abningen og ud; monter derefter,trådspolen ingen.

Reservedele / Tilbehør

Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen.
Hvis du har yderligere sporgsmål, bedes du kontakte "Service-Center" (se side 134).

16 Tradspole 13800032
17 Fjeder 91105867

Contidente

Introduccion 136

Uso previsto. 136

Oversættelse af den originale CE-konformitetserklæring
Hermed bekærfter vi, at Elektrisk græstrimmer af serien PRT 300 B2 Serienummer 000001 - 220000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN 60335-1:2012/A2:2019 • EN 50636-2-91:2014 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN IEC 63000:2018
Yderligere bekæftes ifølge direktivet 2000/14/EC om støjemission: Lydeffektniveau: Garanteret: 90 dB(A) Mål't: 88,2 dB(A) Anvendt metode for overensstemmelsesvurdering iht. tillæg VI / 2000/14/EC Anmeldende institut: NB 0036, TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany
Det er udelukkende producentens ansvar at udarbeje de在这 overensstemmelseserklæring:
C E Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany, 20.11.2021	Christian Frank Dokumentationsbefuldmægtitet

• Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. Juni 2011 til begraënsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr
