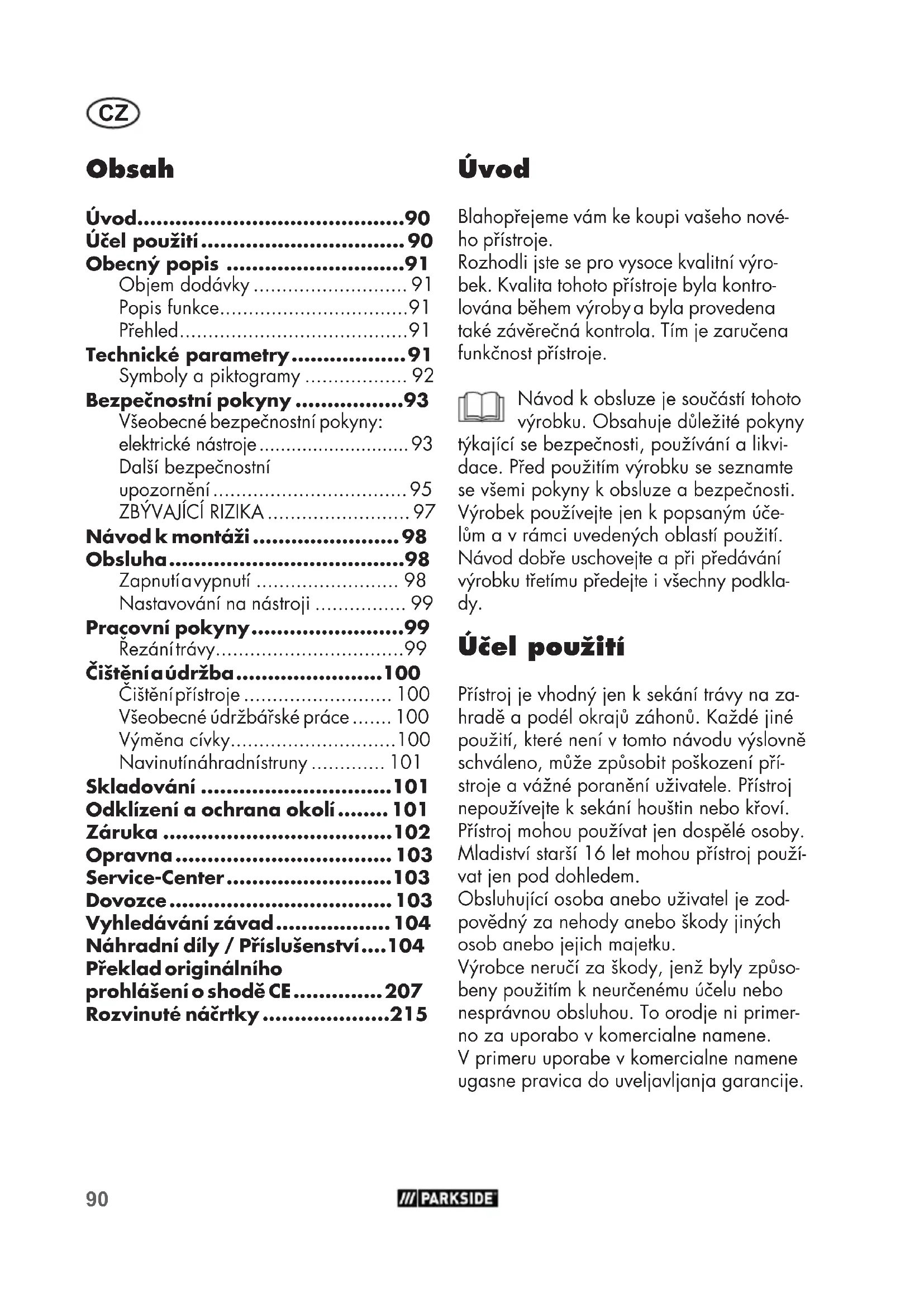

NÁVOD K OBSLUZE PRT 550 A5 PARKSIDE

• Obsah Úvod p. 90
• Účel použití p. 90
• Obecný popis p. 91
• Objem dodávky p. 91
• Popis funkce p. 91
• Přehled p. 91
• Technické parametry p. 91
• Symboly a piktogramy p. 92
• Bezpečnostní pokyny p. 93
• Všeobecné bezpečnostní pokyny: elektrické nástroje p. 93
• Další bezpečnostní upozornění p. 95

ZBÝVAJÍCÍ RIZIKA ......................... 97

• Návod k montáži p. 98
• Obsluha p. 98
• Zapnutí a vypnutí p. 98
• Nastavování na nástroji p. 99
• Pracovní pokyny p. 99
• Řezání trávy p. 99
• Čištění a údržba p. 100
• Čištění přístroje p. 100
• Všeobecné údržbářské práce p. 100
• Výměna cívky p. 100
• Navinutí náhradní struny p. 101
• Skladování p. 101
• Odklízení a ochrana okolí p. 101
• Záruka p. 102
• Opravna p. 103
• Service-Center p. 103
• Dovozce p. 103
• Vyhledávání závad p. 104
• Náhradní díly / Příslušenství p. 104
• Překlad originálního prohlášení o shodě CE p. 207
• Rozvinuté náčrtky Úvod Blahopřejeme vám ke koupi vašeho nové- ho přístroje. Rozhodli jste se pro vysoce kvalitní výro- bek. Kvalita tohoto přístroje byla kontro- lována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvi- dace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným úče- lům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podkla- dy. Účel použití Přístroj je vhodný jen k sekání trávy na za- hradě a podél okrajů záhonů. Každé jiné použití, které není v tomto návodu výslovně schváleno, může způsobit poškození pří- stroje a vážné poranění uživatele. Přístroj nepoužívejte k sekání houštin nebo křoví. Přístroj mohou používat jen dospělé osoby. Mladiství starší 16 let mohou přístroj použí- vat jen pod dohledem. Obsluhující osoba anebo uživatel je zod- povědný za nehody anebo škody jiných osob anebo jejich majetku. Výrobce neručí za škody, jenž byly způso- beny použitím k neurčenému účelu nebo nesprávnou obsluhou. To orodje ni primer- no za uporabo v komercialne namene. V primeru uporabe v komercialne namene ugasne pravica do uveljavljanja garancije.91 p. 215

Obecný popis Zobrazení nejdůležitějších funkčních dílů naleznete na přední a zadní výklopné stránce. Objem dodávky Vybalte nástroj a zkontrolujte, je-li kompletní: - Elektrický vyžínač - ochranný kryt s dvěma šrouby - cívka se strunou (již namontovaná) - šrouby skřížovou drážkou - dodatečná rukojeť - Návod k obsluze Popis funkce Ruční přenosná elektrická sekačka se strunou je vybavena sečným zařízením v podobě cívky se strunou. Pro ochranu uživatele je tento nástroj vyba- vený ochranným zařízením, které zakrývá řezací zařízení. Funkci obslužných dílů si prosím zjistěte z následujících popisů. Přehled 1 zapínač/vypínač 2 horní rukojeť 3 odlehčení tahu kabelu 4 síťový kabel 5 část rukojeti 6 střední kus 7 hlava motoru 8 ochranný kryt 9 řezná hlava 10 dodatečná rukojeť

11.1 šroub skřížovou drážkou (velký)

11.2 šroub skřížovou drážkou (malý)

12 matice 13 šroub rukojeti 14 upnutí rukojeti 15 víko cívky 15a trojúhelníkové značení 15b očko vývodu struny, víko cívky 16 cívka se strunou 16a očko vývodu struny, kroužek 17 pružina 18 pouzdro cívky 19 oddělovač struny 20 kroužek 21 otvor, cívka se strunou Technické parametry Elektrický strunová sekačka ........................PRT 300 B2 Jmenovité vstupní napětí U.......................... 230 V~, 50 Hz Příkon .........................................300 W Otáčky naprázdno ................12500 min

=3 dB Úroveň akustického výkonu (L

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jed- noho elektrického nářadí s jiným. Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.92

Výstraha: Hodnota emisí vibrací se může během skutečného použí- vání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá. Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vi- bracemi, je nošení rukavic při použití ná- stroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovní- ho cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kte- rých je sice zapnutý, ale běží bez zátěže). Symboly a piktogramy Piktogramy na přístroji Pozor! Pozorně si přečtěte návod k obsluze. Noste ochranu očí a sluchu. Po vypnutí se řezací zaří- zení ještě několik sekund otáčí. Ruce a nohy udržuj- te v bezpečné vzdálenosti. Přístroj nevystavujte vlhkosti. Nepracujte při dešti a nesekejte mokrou trávu. Ostatní osoby udržujte mimo dosah. Mohly by být poraněné odmrštěnými cizími tělesy. Nebezpečí poranění odmrštěním dílů! Ostatní osoby se nesmí pohybovat v rizikové oblasti. Pokud se poškodí připojovací vedení, ihned vytáhněte zástrčku. Při veškerých údržbových pracích vytáhněte zástrčku. Údaj hladiny akustického tlaku

v dB Elektrické přístroje nepatří do domácího odpadu. Stupeň ochrany (dvojitá izolace) Průměr střihu 23cm Průměr střihu Směr otáčení struny Povolení víka cívky Upevnění víka cívky Symboly v návodu Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám. Označení nebezpečí s infor- macemi o zabránění zranění osob v důsledku zasažení elektrickým proudem. Příkazové značky s údaji pro prevenci škod. Pozorně si přečtěte návod k obslu- ze. Informační značky s informacemi pro lepší zacházení s nástrojem.93

Bezpečnostní pokyny Dbejte na bezpečnostní pokyny při používání tohoto nástroje. Všeobecné bezpečnostní pokyny: elektrické nástroje

pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a in- strukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

ny a instrukce uchovejte pro budoucnost. Pojem „elektrický nástroj” používaný v bezpečnostních pokynech se vzta- huje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumu- látorem (bez síťového kabelu).

lený. Nepořádek anebo neo- světlené pracovní oblasti mohou vést k nehodám. b) Nepracujte s elektrickým

ném výbuchem, v kterém

ny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach ane- bo páry.

sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.

mi nástroji s ochranným Nezměněné zá- strčky a vhodné zásuvky zmen- šují riziko elektrického úderu.

povrchy jako jsou roury,

Existuje zvýšené ri- ziko skrze elektrický úder, když je Vaše tělo zemněné. c) Nevystavujte elektrický

ru. Vniknutí vody do elektric- kého nástroje zvyšuje riziko elektrického úderu.

Poško- zené anebo zamotané kabely zvyšují riziko elektrického úderu.

ly, které jsou vhodné i pro Použití pro- dlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu. f) Pokud je provoz elektric- kého nástroje ve vlhkém

Použití proudového chráni- če snižuje riziko úrazu elektric- kým proudem.

s elektrickým nástrojem

pod vlivem drog, alkoholu Jediný okamžik nepozornosti při používání elek- trického nástroje může vést k vážným poraněním.

brýle. Nošení osobní ochran- né výstroje, jako je protiskluzo- vá bezpečnostní obuv, ochran- ná přilba a ochrana sluchu, snižuje riziko poranění.

anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na na- pájení elektrickým proudem, pak toto může vést k nehodám.

nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

Tímto můžete v neočekávaných situacích lépe kontrolovat elekt- rický nástroj.

Volné oblečení, šper- ky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.

Toto pre- ventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.

strojem nejsou obeznáme- né anebo tyto pokyny ne- Elektrické nástroje jsou nebezpečné, když je používají nezkušené osoby.

elektrického nástroje na-

je opravit. Příčiny mnohých nehod tkví ve špatně udržova- ných elektrických nástrojích.

Pečlivě ošetřo- vané řezné nástroje s ostrými řeznými hranami se méně za- seknou a lépe se vedou.

Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elek- trického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím. h) Dbejte na to, aby ve větracích otvorech nebyly žádné nečistoty.

- kdykoliv se jako uživatel vzdálí- te od stroje, - před odstraněním blokování, - před kontrolou, čištěním nebo pracemi na stroji, - dojde-li ke kontaktu s cizím těle- sem, když následně kontrolujete případné poškození stroje, - k okamžité kontrole, když stroj začne nadměrně silně vibrovat; -pokud stroj začne neobvykle silně vibrovat, je nutná její oka- mžitá kontrola, - zjistěte poškození; - nechte provést potřebné opravy poškozených částí; - zkontrolujte uvolněné části a pevně je dotáhněte.

Tímto se zajistí to, že bezpečnost elektrického ná- řadí zůstává zachována. Další bezpečnostní upozornění

• Tento přístroj nesmí používat děti. Děti musí být pod dohledem, aby si nehrály s přístrojem. Čištění a údržbu nesmí provádět děti.96

• Přístroj nesmí používat osoby s omezenými tělesnými, smyslový- mi nebo duševními schopnostmi nebo osoby s nedostatečnými znalostmi nebo zkušenostmi.

• V místních předpisech může být stanoveno věkové omezení uži- vatelů.

• Je nutné pamatovat na to, že sám uživatel je odpovědný za úrazy nebo za ohrožení jiných osob nebo za jejich majetek.

• Dětem a osobám s omezenými fyzickými, smyslovými či psy- chickými schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi či osobám, které se neseznámily s pokyny, není do- voleno stroj používat! V místních předpisech může být stanoveno věkové omezení uživatele.

• Zařízení nikdy nesvěřujte do rukou dětem ani osobám, které nebyly seznámeny s uvedenými pokyny.

• Seznamte se s ovládacími prvky a správným používáním stroje. PřÍPRAVA

• Před použitím se stroj musí vizuál- ně zkontrolovat na výskyt poško- zení, chybějící nebo nesprávně nainstalovaná ochranná zařízení nebo ochranné kryty.

• Před uvedením zařízení do pro- vozu a po jakémkoliv nárazu ověřte známky opotřebení nebo poškození a nechte provést ne- zbytné opravy.

• Používejte pouze schválené prodlužovací kabely (H05VV-F) o délce maximálně 75 m, které jsou určeny pro používání ven- ku. Před použitím vždy celkem rozviňte kabelový buben. Zkont- rolujte kabel, zda není poškozen a zda nebyl upraven.

• Do zdroje napájení nezapojujte poškozený kabel. Nedotýkejte se poškozeného kabelu před jeho odpojením od proudového napájení. Kvůli poškozenému kabelu byste se mohli dotknout součástí pod napětím.

• Před použitím je nutné zkontro- lovat, zda na připojovacím a prodlužovacím kabelu nejsou známky poškození nebo zes- tárnutí. Pokud se kabel během používání poškodí, musí se okamžitě odpojit od sítě. PŘED

ODPOJENÍM KABELU OD SÍTĚ

SE JEJ NEDOTÝKEJTE. Stroj se nesmí používat, pokud je šňůra poškozená nebo opotřebovaná. K vytažení kabelu ze zásuv- ky byste měli vždy tahat za zástrčku, nikdy za kabel. PROVOZ

• Ochrana očí, dlouhé kalhoty a pevná obuv se musí nosit po ce- lou dobu používání stroje.

• Musí se zabránit používání stroje za nepříznivých povětr- nostních podmínek, zejména v případě rizika blesku.

• Varování! Nedotýkejte se žád- ných pohyblivých nebezpečných součástí, dokud nebyl přístroj odpojení od napájení a pohyb- livé nebezpečné díly se zcela nezastavily.

• Dávat pozor na pořezání nohou a rukou řezacím zařízením.

• Ocitnou-li se v blízkosti osoby, děti nebo domácí zvířata, pře- staňte zařízení používat.

• Zařízení používejte jen za den-97

ního světla nebo dostatečného umělého osvětlení.

• Ruce a nohy mějte vždy mimo dosah střihacího zařízení, ob- zvláště pak při zapnutí motoru.

• Nikdy nemontujte kovové střiha- cí prvky.

• Zařízení nikdy nepoužívejte s poškozenými nebo chybějícími ochrannými kryty.

• Nepracujte se zařízením v ab- normální tělesné poloze. Vždy dbejte na bezpečný postoj, abyste mohli vždy udržovat rov- nováhu při práci na svazích.

• Přecházejte pomalu. Neutíkejte s přístrojem v ruce.

• Při provozu stroje vždy noste pevnou obuv a dlouhé kalhoty.

Při odstra- ňování poruch si přečtěte kapito- lu „Vyhledávání závad“ nebo se obraťte na naše servisní centrum.

• Prodlužovací kabel chraňte před pohyblivými nebezpečnými součástmi, aby se zabránilo po- škození kabelů, které by mohly způsobit kontakt se součástmi pod napětím.

• Pokud se kabel /prodlužovací kabel při používání poškodí nebo zamotá, ihned přístroj vypněte a vytáhněte síťovou zá- strčku, čímž přístroj odpojíte od napájení.

• Použijte zařízení na chybný proud s provozním proudem 30mA nebo méně.

• Připojovací a prodlužovací kabely je nutné udržovat v bezpečné vzdálenosti od řezacího zařízení.

• Vždy je nutné se ujistit, že ventilační otvory jsou volné bez cizích těles.

• Dojde-li k poškození síťového vedení tohoto přístroje, musí jej vyměnit výrobce nebo jeho zákaznický servis či podobně kvalikovaná osoba, aby se zabránilo ohrožením.

• Před prováděním údržby nebo čištění odpojte přístroj od napá- jení.

• Smí se používat pouze náhradní díly a příslušenství doporučené výrobcem.

• Stroj se musí pravidelně kontrolo- vat a udržovat. Stroj se smí nechat opravit pouze ve smluvní dílně.

• Pokud se stroj nepoužívá, uchová- vejte jej mimo dosah dětí.

I když toto elektrické nářadí obslu- hujete v souladu s předpisy, stále existují zbývající rizika. V souvis- losti s technologií a konstrukcí to- hoto elektrického nářadí se mohou vyskytovat následující rizika: a) zranění pořezáním b) poškození sluchu, pokud není na- sazena vhodná ochrana sluchu. c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.98

Varování! Toto elektrické nářa- dí vytváří během provozu elek- tromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro sníže- ní nebezpečí vážného nebo smrtelného zranění doporuču- jeme osobám s lékařskými im- plantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem. Návod k montáži Montážstředníhokusu:

1. Nastrčte střední kus (6) na hlavu

2. Nastrčte část rukojeti (5) na

3. Našroubujte pevně střední kus

(6) pomocí 4 dlouhých šroubů skřížovou drážkou (11.1). Montážochrannéhokrytu:

5. Sešroubujte pevně tento dvěma

krátkými šrouby skřížovou drážkou (11.2). Montáždodatečnérukojeti:

6. Povolte a odstraňte

předmontovanou matici (12) a šroub (13) dodatečné rukojeti (10).

7. Roztáhněte konce dodatečné ru-

kojeti (10) od sebe anasuňte je na držák rukojeti (14).

8. Přišroubujte dodatečnou rukojeť

(10) pomocí šroubu rukojeti (13) a matice (12). Obsluha Pozor nebezpečí poranění! Přístroj nepoužívejte bez ochranného krytu. Při práci s přístrojem noste vhodný oděv a ochranu zraku a slu- chu. Před každým použitím se ujistěte, zda je přístroj funkčně způsobilý. Zapínač/ vypínač se nesmí zaaretovat. Po uvolnění zapínače/vypí- nače se musí motor vypnout. Je-li zapínač/vypínač poško- zen, není nadále dovoleno s přístrojem pracovat. Dodržujte ochranu proti hluku a místní předpisy. Zapnutí a vypnutí Řezná struna je při dodání na konci kvůli bezpečnosti přepravy zauzlo- vána. Zauzlený konec se odstřihne po prvním prodloužení řezné struny oddělovačem struny (19). Dbejte na bezpečný postoj a držte přístroj pevně oběma rukama a v dostatečné vzdálenosti od těla. Před zapnutím dbejte na to, aby se pří- stroj nedotýkal žádných předmětů.

1. Vytvořte na konci prodlužovacího

kabelu smyčku, provlékněte ji otvo- rem na horní rukojeti (2) a zavěste ji do odlehčení tahu kabelu (3).

2. Zapojte přístroj do síťového napětí.

3. Dbejte na bezpečný postoj a přístroj

držte pevně oběma rukama. Pouzd- ro cívky nepokládejte na zem.

4. K zapnutí stiskněte zapínač/vypí-

Chcete-li přístroj vypnout, uvolněte zapínač/vypínač (1). Trvalé zapnutí není možné. Po vypnutí přístroje se cívka ještě nějakou dobu otáčí. Vyčkejte, než se cívka zcela zastaví. Ruce a nohy udržujte v bez- pečné vzdálenosti. Nebezpečí poranění! Pravidelně čistěte cívku od zbytků trávy, aby se nezhoršil řezací úči- nek. Nastavování na nástroji Nastavení přídavného madla: Přídavné madlo můžete nastavit do růz- ných poloh. Nastavte rukojeť tak, aby se pouzdro cívky v pracovní poloze mírně naklonilo dopředu Uvolněte matici (12) a nastavte dodateč- nou rukojeť (10) do požadované polohy. Matici opět dotáhněte. Prodloužení řezné struny: Váš přístroj je vybaven tipovací automa- tikou, tj. struna se prodlouží, když klep- nete řeznou hlavu na zem. Je-li struna na začátku delší než sečná výseč, zkrátí ji oddělovač struny na správnou délku. Pozor:Pravidelně odstraňte z oddělovače struny zbytky trávy, aby nedošlo k omezení řezného účinku. Pravidelně kontrolujte nylonovou strunu, zda není poškozena a zda má odpovídající délku podle oddě- lovače strun.

• Nejsou-li vidět konce struny: Vyměňte cívku se strunou ( 16) (viz část „Čištění a údržba“)

• Ruční nastavení délky struny: Vytáhněte síťovou zástrčku! Zatáhněte za konec struny a opakovaně tlačte na řeznou hlavu

9), dokud konec struny nebude přečnívat cca 1 cm přes oddělovač struny ( 19). Pracovní pokyny Pozor nebezpečí poranění!

• Nesekejte vlhkou nebo mokrou trávu.

• Před spuštěním přístroje se ujistěte, že se cívka nedotýká kamenů, suti nebo jiných cizích těles.

• Dříve než se přiblížíte k sekanému tráv- níku, přístroj zapněte.

• Zabraňte nadměrnému zatěžování pří- stroje během práce.

• Zabraňte kontaktu s pevnými překážkami (kameny, zdi, laťkové ploty atd.). Cívka by se rychle opotřebovala.

• Zamezte použití přístroje při špatném počasí, zejména při nebezpečí blesku! Řezání trávy Trávu sekejte tím, že budete přístrojem po- hybovat doprava a doleva. Sekejte poma- lu a při sekání držte přístroj skloněný do- předu asi 30°.Dlou- hou trávu sekejte po vrstvách shora dolů.100

Čištění a údržba Výstraha! Nebezpečí zranění po- hyblivými nebezpečnými díly! Zajistěte provádění oprav a údržby, které nejsou popsány v tomto ná- vodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění! Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky. Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání. Čištění přístroje Přístroj není dovoleno ostři- kovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!

• Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč. Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.

• Po každém sekání očistěte ochranný kryt a řezací zařízení od trávy a hlíny.

• Dávejte pozor na oddělovač struny. Tento může způsobit vážné řezné rány. Všeobecné údržbářské práce

• Před každým použitím zkontrolujte, zda přístroj nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo po- škozené díly.

• Zkontrolujte, zda kryty a ochranná za- řízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte. Výměna cívky Správný směr navíjení cívky se stru- nou je samostatně uveden na cívce se strunou.

1. Vytáhněte síťovou zástrčku.

2. Otevřete pouzdro cívky (18) přidržením

pouzdra cívky (18) pevně rukou a otočením víka cívky(15) směrem

3. Sejměte víko cívky (15) pouzdra cívky

a vyjměte cívku se strunou (16). Dbejte na to, aby se Vám neztratila pružina (17).

4. Vytlačte konce struny nové cívky se stru-

nou ze štěrbiny cívky se strunou.

5. Provlečte konec struny očkem vývodu

struny (15b) ve víku cívky (15).

6. Vložte novou cívku se strunou do pouz-

dra cívky (18). Strana cívky se strunou, na které je šipkou vyznačen směr na- víjení, musí být po nasazení viditelná.

7. Znovu nasaďte víko cívky (15) na

pouzdro cívky (18). Dbejte na to, aby trojúhelníková značení (15a) na víku cívky (15) a pouzdru cívky (18) doléha- ly na sebe.

8. Pevně našroubujte víko cívky (15)

směrem . K tomu jednou rukou pevně přidržujte pouzdro cívky (18).

9. Zatáhněte za konec struny a

opakovaně tlačte na řeznou hlavu

9), dokud konec struny nebude přečnívat cca 1 cm přes oddělovač struny (19). Zkontrolujte oddělovač struny (21). Přístroj v žádném případě nepouží- vejte bez oddělovače strun nebo s vadným oddělovačem. Pokud je oddělovač strun poškozen, bezpodmínečně se obraťte na některý z našich zákaznických servisů.101

Lze také opět navinout struny, běžné v prodeji a dostupné ve sta- vebninách a železářství. Takto lze prázd- nou cívku se strunou opět použít. (viz „Technické údaje“) Směr navíjení je zobra- zen na cívce se strunou (16). Navinutí náhradní struny

1. Vyjměte prázdnou cívku se strunou, viz

kapitola „Výměna cívky“ body 1-4.

2. Sejměte kroužek (20) z cívky se strunou

3. Provlečte konec náhradní struny ot-

(16). Směr navíjení je uveden na horní straně cívky se strunou (16).

5. Provlečte konec struny očkem vývodu

7. Provlečte konec struny očkem vývodu

struny (15b) ve víku cívky (15).

8. Vložte novou cívku se strunou do pouz-

dra cívky (18). Strana cívky se strunou, na které je šipkou vyznačen směr na- víjení, musí být po nasazení viditelná.

9. Znovu nasaďte víko cívky (15) na

pouzdro cívky (18). Dbejte na to, aby trojúhelníková značení (15a) na víku cívky (15) a pouzdru cívky (18) doléha- ly na sebe.

10. Pevně našroubujte víko cívky (15)

směrem . K tomu jednou rukou pevně přidržujte pouzdro cívky (18).

11. Zatáhněte za konec struny a

opakovaně tlačte na řeznou hlavu

9), dokud konec struny nebude přečnívat cca 1 cm přes oddělovač struny (19). Přenášení Přenášejte vypnutý přístroj držením jednou rukou za horní rukojeť (

rukou za dodatečnou rukojeť ( 10). Směřujte řezací jednotkou směrem k zemi. Tím během přepravy zabráníte kontaktu s řezací jednotkou. Skladování

• Přístroj uchovávejte na suchém místě chrá- něném proti prachu, a mimo dosah dětí.

• Přístroj nepokládejte na ochranný kryt. Nejlepší je, pokud jej zavěsíte za horní rukojeť tak, aby se ochranný kryt ne- dotýkal žádných předmětů. Jinak hrozí nebezpečí, že se ochranný kryt zdefor- muje a tím se změní rozměry a bezpeč- nostní atributy. Odklízení a ochrana okolí Zařízení, příslušenství a balení zlikvidujte ekologickou recyklací. Přístroje nepatří do domovního odpadu.

• Přístroj odevzdejte na sběrném recyklačním místě. Použité umělohmotné a kovové díly se mohou roztřídit podle druhů a tak se mohou recyklovat. Infor- mujte se v našem servisním středisku.

• Likvidaci vašich zaslaných poškoze- ných přístrojů provádíme bezplatně.

• Posekaný materiál uložte na kompost, neodhazujte jej do popelnice.102

Záruka Vážení zákazníci, Na tento přístroj poskytujeme 3letou záru- ku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou. Záruční podmínky Záruční doba začíná běžet ode dne náku- pu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument bude- te potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahra- zen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvr- zenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, zís- káte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku. Záruční doba a zákonné nároky na odstranění vady Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a oprave- né díly. Již při koupi zjištěné závady a nedo- statky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy. Rozsah záruky Přístroj byl precizně vyroben podle přís- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normál- nímu opotřebení, a lze je považovat za spotřební materiál (např Cívka), nebo po- škození křehkých dílů (např. spínač). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvede- né v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné ma- nipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Postup v případě uplatňování záruky Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následu- jících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 384571_2107).

• Číslo výrobku je uvedeno na typovém štítku.

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvede- né servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o kou- pi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného ser- visu. Aby bylo zabráněno problémům103

s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj za- šlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal. Opravna Opravy, kterénespadajídozáruky, mů- žete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vy- placeně. Pozor: Prosím, přístroj zašlete našemu auto- rizovanému servisu vyčištěný a s upozorně- ním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně. Service-Center

Servis Česko Tel.: 800143873 E-Mail: grizzly@lidl.cz IAN 384571_2107 Dovozce Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko. Grizzly Tools Gmbh & Co. KG Stockstädter Straße 20 63762 Großostheim Německo www.grizzlytools.de104

Vyhledávání závad V případě nehody nebo provozní poruchy ihned vytáhněte síťovou zástrčku! Ne- dodržení může vést k pořezání. Problém Možné příčiny Odstranění závad Přístroj nestartuje Poškozený spínač/vypínač Oprava servisním střediskem Defektní motor Chod přístroje se přerušuje Interní uvolněný kontakt Oprava servisním střediskem Poškozený spínač/vypínač Silné vibrace, Silný hluk Znečištěné řezací zařízení Vyčistěte řezací zařízení (viz „Čištění a údržba“) Defektní motor Oprava servisním střediskem Špatný výsle- dek sekání V cívce se strunou ( 16) není dostatek řezné struny Případně Řeznou strunu prodlužte (viz kap. „Nastavení na přístroji“) Vyměňte cívku se strunou ( 16) (viz část „Čištění a údržba“) Řezná struna není vede- na z víka cívky ( 15) Sejměte víko cívky (

provlečte otvory navenek, cívku se strunou opět namontujte. Náhradní díly / Příslušenství Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obraťte na servisní středisko / „Service-Center“ (viz strana 103). 16 cívka se strunou ..............................................................13800032 17 pružina ..........................................................................91105867SK

=3 dB Hladina akustického výkonu (L

Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťa- huje na elektrické nástroje napája- né zo siete (so sieťovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).

hrievacie telesá, sporáky . Existuje zvýše- né riziko skrz elektrický úder, keď je Vaše telo uzemnené. c) Nevystavujte elektrický

trického nástroja zvyšuje riziko elektrického úderu.

• Choďte pomaly. Nebežte so zariadením v ruke.

4. Na zapnutie stlačte vypínač

dro cievky (18) podržíte pevne jednou rukou a veko cievky (15) otočíte do smeru

smeru . Na tento účel puzdro cievky (18) podržte pevne jednou rukou.

1. Prázdnu cievku so strunou demontujte,

smeru . Na tento účel puzdro cievky (18) podržte pevne jednou rukou.

• Rezaný materiál zakompostujte a nevy- hadzujte ho do nádoby na odpad.SK

Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce Elektrickástrunovásekačka konstrukčnířady PRT 300 B2 Pořadové číslo 000001 - 220000 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC•2014/30/EU•2000/14/EC&2005/88/EC 2011/65/EU* & (EU) 2015/863 Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení: EN60335-1:2012/A2:2019•EN50636-2-91:2014 EN55014-1:2017/A11:2020•EN55014-2:2015

EN61000-3-2:2014•ENIEC61000-3-2:2019

EN61000-3-3:2013•EN61000-3-3:2013/A1:2019 EN IEC 63000:2018 Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje: Úroveň akustického výkonu zaručená: 90 dB(A) měřená: 88,2 dB(A) Použitý postup konformitního ohodnocení dle dodatku VI / 2000/14/EC Místo hlášení: NB 0036, TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: Christian Frank Osoba zplnomocněná k sestavení dokumentace Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany, 20.11.2021

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.208
