HASZNÁLATI ÚTMUTATÓ PRT 550 A5 PARKSIDE

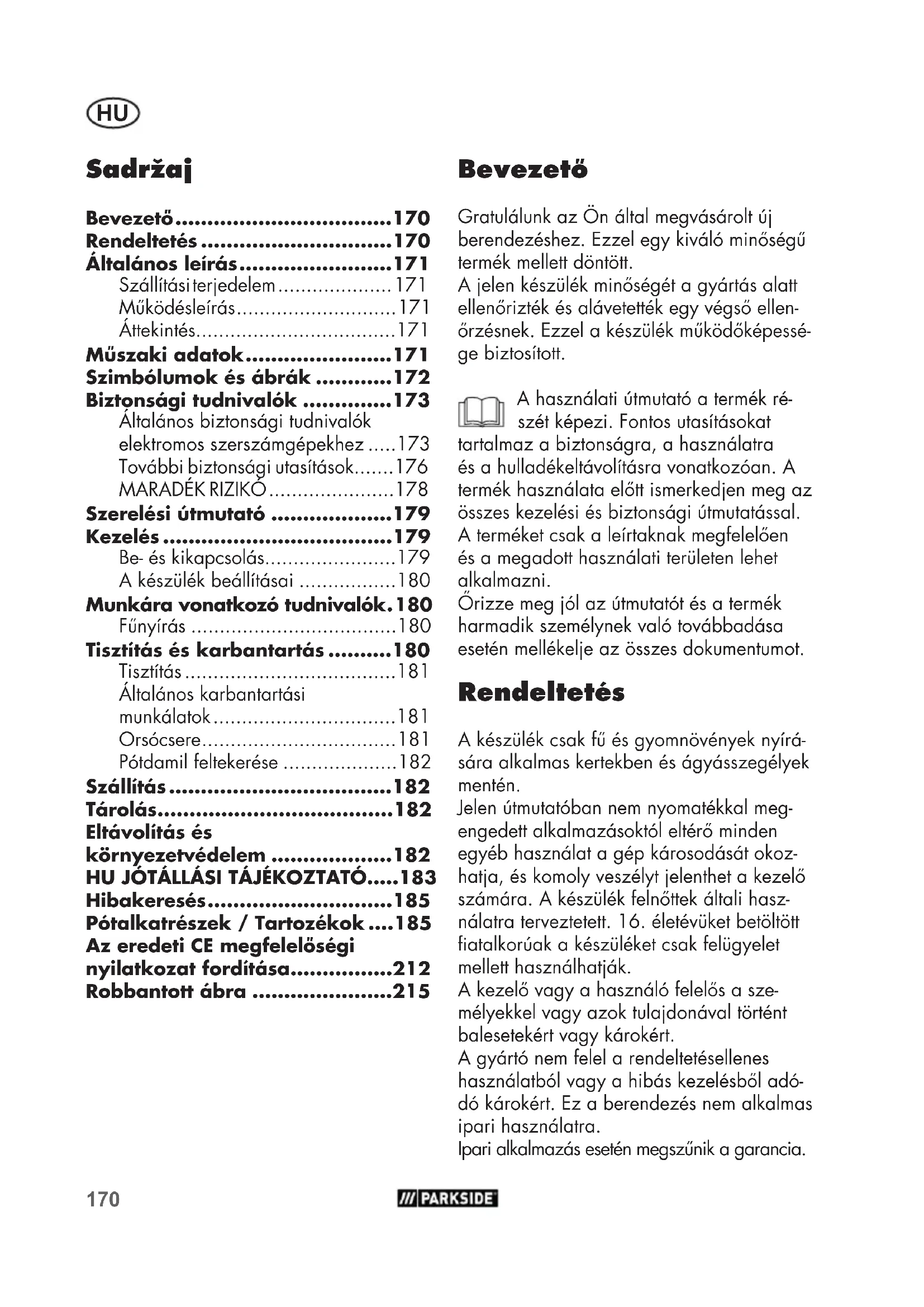

Szállítási terjedelem .................... 171 Működésleírás ............................ 171 Áttekintés ...................................171

• Szimbólumok és ábrák p. 172
• Biztonsági tudnivalók p. 173
• Általános biztonsági tudnivalók elektromos szerszámgépekhez p. 173
• További biztonsági utasítások p. 176

• Kezelés p. 179
• Be- és kikapcsolás p. 179
• A készülék beállításai p. 180
• Munkára vonatkozó tudnivalók . 180 Fűnyírás p. 180

környezetvédelem ...................182

hibakeresés .............................185 Pótalkatrészek / Tartozékok ....185 Bevezető Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellen- őrzésnek. Ezzel a készülék működőképessé- ge biztosított. A használati útmutató a termék ré- szét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni. Őrizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot. Rendeltetés A készülék csak fű és gyomnövények nyírá- sára alkalmas kertekben és ágyásszegélyek mentén. Jelen útmutatóban nem nyomatékkal meg- engedett alkalmazásoktól eltérő minden egyéb használat a gép károsodását okoz- hatja, és komoly veszélyt jelenthet a kezelő számára. A készülék felnőttek általi hasz- nálatra terveztetett. 16. életévüket betöltött atalkorúak a készüléket csak felügyelet mellett használhatják. A kezelő vagy a használó felelős a sze- mélyekkel vagy azok tulajdonával történt balesetekért vagy károkért. A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adó- dó károkért. Ez a berendezés nem alkalmas ipari használatra. Ipari alkalmazás esetén megszűnik a garancia.

12 anya 13 markolatcsavar 14 markolatbefogó 15 orsófedél 15a háromszög alakú jelölés 15b damilkivezető lyuk, orsófedél 16 damilorsó 16a damilkivezető lyuk, gyűrű 17 rugó 18 orsóház 19 damilvágó 20 gyűrű 21 nyílás, damilorsó Műszaki adatok Elektromos fűszegélynyíró ..............PRT 300 B2 Névleges bemeneti feszültség U ................................ 230 V~, 50 Hz Teljesítményfelvétel .......................300 W Üresjárati fordulatszám n

=3 dB Hangteljesítményszint (L

=1,97 dB Vibráció (a

A zaj és vibrálási értékek a konformitás nyilatkozatban megnevezett szabványok- nak és előírásoknak megfelelően lettek megállapítva. A megadott lengésemissziós értéket egy szabvány vizsgálati módszerrel mérték és Általános leírás A fontosabb komponensek ábrája az elülső és a hátsó kihajtható oldalon található. Szállítási terjedelem Csomagolja ki a készüléket és ellenőrizze teljességét: - Elektromos fűszegélynyíró - védőburkolat két csavarral - damilorsó (már fel van szerelve) - kereszthornyú csavarok - pótmarkolat - Használati utasítás Működésleírás A kézi és hordozható elektromos fűkasza vágóeszközként egy damilorsóval rendel- kezik. Az alkalmazó védelme érdekében a készü- lék egy védőszerkezettel van felszerelve, ami lefedi a vágószerkezetet. A kezelőelemek funkciójára vonatkozó tá- jékoztatót a lenti ismertetésben találhatja. Áttekintés 1 be-/kikapcsoló 2 felső markolat 3 kábeltartó 4 hálózati kábel 5 markolatrész 6 középső rész 7 motorfej 8 védőburkolat 9 vágófej 10 pótmarkolat

11.1 kereszthornyú csavar (nagy)

11.2 kereszthornyú csavar (kicsi)172

egy elektromos szerszám másikkal való összehasonlításához lehet használni. A megadott lengésemissziós értéket a kitettség bevezető becsléséhez is fel lehet használni. Figyelmeztetés: A lengésemissziós érték az elektro- mos szerszám tényleges használata során eltérhet a megadott értéktől, attól függően, hogyan használják az elektromos szerszámot. Próbálja a rezgésterhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkentésére tett in- tézkedések például a kesztyű viselése a szerszám használata során és a munkaidő korlátozása. Ebben az esetben a működési ciklus minden részét gyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut). Szimbólumok és ábrák A készüléken található képjelek: Vigyázat! Figyelmesen olvassa végig a kezelési utasítást. Hordjon szem- és fülvédőt. A kikapcsolás után néhány másodpercig még forog a vágószerszám. Tartsa távol a kezét és a lábát. Soha ne tegye ki a készüléket ned- vességnek. Ne dolgozzon esőben és ne vágjon a készülékkel nedves füvet. Más személyeket tartson távol. A repkedő idegen testek sérülést okozhatnak bennük. A repkedő dolgok sérülésveszélyt hordoznak magukban. Tartsa távol az embereket a környező területtől. Azonnal húzza ki a csatlakozódu- gót, ha a csatlakozóvezeték sérült. Húzza ki a csatlakozódugót, ha karbantartási munkát végez. A hangteljesítmény-szint megadása

dB-ban Az elektromos készülékek nem tartoznak a háztartási hulladékok közé. Védelmi osztály (kettős szigetelés) Vágókör 23cm Vágókör Damil forgásiránya Az orsófedél meglazítása Az orsófedél rögzítése Szimbólumok az utasításban: Veszélyjelek a személyi sérü- lés vagy anyagi kár elhárítá- sára vonatkozó utasítások- kal.173

Figyelmeztető jelzés áram- ütés okozta személyi sérülé- sek megelőzésére vonatkozó információval. Utasító jelzések az anyagi kár elhá- rítására vonatkozó utasításokkal. Figyelmesen olvassa el a használati útmutatót. Tájékoztató jelzések, amelyek a szerszámgép optimális kezeléséről informálnak. Biztonsági tudnivalók A készülék használata során gyelembe kell venni a biztonsági tudnivalókat. Általános biztonsági tud- nivalók elektromos szer- számgépekhez Figyelmeztetés! Olvas- son el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és uta- sítások betartásának elmulasz- tása áramütést, tüzet és/vagy súlyos sérüléseket okozhat. A jövőbeni használat érde- kében őrizzen meg minden biztonsági tudnivalót és út- mutatót. A biztonsági tudnivalókban alkal- mazott „elektromos szerszámgép” fogalom hálózatról működtetett elektromos szerszámgépekre (há- lózati kábellel) és akkuval működ- tetett elektromos szerszámgépekre (hálózati kábel nélkül) vonatkozik.

1) MUNKAHELYI BIZTONSÁG

a) Munkaterületét mindig tartsa tisztán és jól megvi- lágítva. A rendetlenség vagy a megvilágítatlan munkaterüle- tek balesetekhez vezethetnek. b) Ne dolgozzon az elekt- romos szerszámgéppel robbanásveszélyes kör- nyezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elekt- romos szerszámgépek szikrákat hoznak létre, melyek meggyújt- hatják a port vagy a gőzöket. c) Az elektromos szerszám- gép használata közben tartsa távol a gyermeke- ket és az egyéb személye- ket. Ha elvonják a gyelmét, elveszítheti a szerszámgép felet- ti uralmat.

2) ELEKTROMOS BIZTONSÁG

a) Az elektromos szerszám- gép csatlakozó dugójának passzolnia kell a duga- szoló aljzatba. A dugót semmilyen módon sem szabad módosítani. Ne használjon adapterdugókat vé- dőföldelt elektromos szerszám- gépekkel együtt. A módosítás nélküli dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Kerülje teste érintkezését a földelt felületekkel, mint pl. csövekkel, fűtőtestek- kel, tűzhelyekkel és hűtő- szekrényekkel. Megnő az áramütés veszélyének kockáza-174

ta, ha az Ön teste földelve van. c) Az elektromos szerszám- gépeket esőtől és nedves- ségtől távol kell tartani. Nő az áramütés kockázata, ha víz hatol be az elektromos szer- számgépbe. d) Ne használja a kábelt rendeltetésétől eltérő cé- lokra, az elektromos szer- számgép hordozásához, felakasztásához vagy a dugó dugaszoló aljzatból történő kihúzásához. Tart- sa távol a kábelt hőtől, olajtól, éles peremektől vagy mozgás- ban lévő készülékelemektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát. e) Ha egy elektromos szer- számgéppel a szabad- ban akar dolgozni, csak olyan hosszabbító kábelt használjon, amely külső terekben is alkalmazható. A kültéri használatra alkalmas hosszabbító kábel alkalmazása csökkenti az áramütés kockázatát. f) Ha az elektromos kézi- szerszám nedves helyen történő használata elke- rülhetetlen, használjon áram-védőkapcsolót. Az áram-védőkapcsoló hasz- nálata csökkenti az áramütés kockázatát.

3) SZEMÉLYEK BIZTONSÁGA

a) Legyen gyelmes, ügyel- jen arra, hogy mit csinál és végezze a munkát ra- cionálisan az elektromos szerszámgéppel. Soha ne használjon elektromos szer- számgépet, ha fáradt, illetve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Egy elektromos szerszámgép használata közben egyetlen gyelmetlen pillanat is komoly sérülésekhez vezethet. b) Hordjon személyi védőfel- szerelést és mindig egy vé- dőszemüveget. A személyi vé- dőfelszerelés, mint a pormaszk, a csúszásálló biztonsági cipők, a védősisak vagy a hallásvédő viselése, az elektromos szerszám- gép mindenkori fajtája és alkal- mazása függvényében, csökkenti a sérülések kockázatát. c) Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy az elektro- mos szerszámgép ki van kapcsolva, mielőtt áram- ellátásra és/vagy akkura csatlakoztatja, felemeli vagy hordozza. Balesetek- hez vezethet, ha az elektromos szerszámgép hordozása köz- ben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra. d) Az elektromos szerszám- gép bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csa- varkulcsot. A forgó készülék- részekben lévő szerszám vagy kulcs sérülésekhez vezethet. e) Kerülje az abnormális testtartást. Gondoskod- jon a stabil álló helyzetről és mindenkor tartsa meg egyensúlyát. Így váratlan hely-175

zetekben jobban tudja kontrollál- ni az elektromos szerszámgépet. f) Viseljen megfelelő ru- házatot. Ne viseljen bő ruházatot vagy ékszere- ket. Haját, ruházatát és kesztyűit tartsa távol a mozgásban lévő alkotó- elemektől. A mozgásban lévő alkotóelemek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Ha lehetőség van porszívó és porgyűjtő szerkezetek felszerelésére, győződ- jön meg arról, hogy azok csatlakoztatva vannak és szabályszerűen kerülnek alkalmazásra. Porelszívó alkalmazása csökkentheti a por miatti veszélyeztetéseket.

a) Ne terhelje túl a készülé- ket. Munkájához használja az annak megfelelő elekt- romos szerszámgépet. A megfelelő elektromos szerszám- géppel jobban és biztonságo- sabban dolgozhat a megadott teljesítménytartományban. b) Ne használjon olyan elektromos szerszámgé- pet, melynek meghibáso- dott a kapcsolója. A nem be- vagy kikapcsolható elektro- mos szerszámgép veszélyes és meg kell javíttatni. c) Húzza ki a dugót a duga- szoló aljzatból és/vagy ve- gye ki az akkut, mielőtt ké- szülék-beállításokat végez, tartozékelemeket cserél vagy elrakja a készüléket. Ez az óvintézkedés megakadá- lyozza az elektromos szerszám- gép véletlen beindulását. d) A használaton kívül lévő elektromos szerszámgépek tárolása gyermekek által el nem érhető helyen tör- ténjen. Ne engedje, hogy olyan személyek használ- ják a készüléket, akik azt nem ismerik és jelen uta- sításokat nem olvasták el. Az elektromos szerszámgépek veszélyesek, ha azokat tapaszta- latlan személyek használják. e) Az elektromos szerszám- gépeket ápolja gondosan. Ellenőrizze, hogy a moz- gatható alkotóelemek ki- fogástalanul működjenek, és ne szoruljanak, illetve hogy ne legyenek eltörve vagy olyan mértékben megsérülve alkotóelemek, hogy az csorbítsa az elekt- romos szerszámgép műkö- dését. A készülék használata előtt a sérült alkotóelemeket javít- tassa meg. Számos baleset okát a rosszul karbantartott elektromos szerszámgépek képezik. f) A vágószerszámokat tart- sa élesen és tisztán. A gon- dosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be és köny- nyebben vezethetők. g) Az elektromos szerszám- gépet, a tartozékokat, a behelyezhető szerszá- mokat stb. alkalmazza176

tevékenységet. Az elektro- mos szerszámgépek rendeltetés szerinti alkalmazásoktól eltérő célra történő használata veszé- lyes szituációkat teremthet. h) Ügyeljen arra is, hogy a szellő- zőnyílásokban ne legyen szeny- nyeződés.

csatlakozódugót / vegye ki az akkumulátort a

- ha a felhasználó eltávolodik a géptől, - a blokkolást okozó anyagok eltávolítása előtt, - a gép ellenőrzése, tisztítása vagy a gépen történő munka- végzés előtt, - a gép esetleges sérüléseinek ellenőrzése céljából, ha a gép idegen testhez ért, - a gép azonnali ellenőrzése céljából, ha a gép túlságosan vibrálni kezd; -ha a gép elkezd szokatlanul erősen rezegni, akkor azonnal ellenőrizni kell a gépet, - nézze át, hogy nincs-e rajta sé- rülés; - végezze el a sérült alkatrészek szükséges javítását; - ellenőrizze, hogy nincsenek-e meglazult alkatrészek és húzza meg azokat.

a) Elektromos szerszámgépe

képzett szakszemélyzetet és csak eredeti pótalkat- részeket vegyen igénybe. Ezzel biztosított, hogy az elekt- romos szerszámgép biztonsá- gos marad. További biztonsági utasítások OKTATÁS

• Ezt a készüléket nem használ- hatják gyermekek. Ügyelni kell a gyerekekre, hogy ne játssza- nak a készülékkel. A tisztítást és a karbantartást nem végezhetik gyermekek.

• A készüléket nem használhatják csökkent zikai, érzékszervi vagy mentális képességű vagy meg- felelő tapasztalattal és tudással nem rendelkező személyek.

• A helyi előírások életkori kor- látozásokat írhatnak elő a fel- használó számára.

• Vegye gyelembe, hogy maga a felhasználó felel a balesete- kért vagy más személyek vagy tulajdonuk veszélyeztetéséért.

• A gépet nem használhatják csök- kent zikai, érzékszervi vagy men- tális képességű vagy tapasztalat- tal és tudással nem rendelkező személyek vagy olyan személyek, akik nem ismerik a vonatkozó utasításokat! A helyi előírások életkori korlátozásokat írhatnak elő a felhasználó számára.

• A gépet soha nem használhatják gyermekek, vagy a fenti utasítá- sokat nem ismerő személyek. Ismerje meg a gép állítható rés- zeit és szakszerű használatát.177

• Használat előtt szemrevétele- zéssel ellenőrizni kell a gépet sérült, hiányzó vagy helytelenül felszerelt védőberendezések vagy burkolatok tekintetében.

• A gép üzembe helyezése előtt, és minden felverődésnél ellenőrizze az eszköz kopását, illetve épsé- gét, és szükség esetén végezze el a szükséges javításokat.

• Csak engedélyezett, legfeljebb 75 m hosszú és kültéri használat- ra készült hosszabbító kábeleket (H05VV-F) használjon. Használat előtt mindig tekerje le teljesen a kábeldobot. Ellenőrizze a kábel esetleges sérülését és öregedését.

• Ne csatlakoztasson sérült kábelt az áramellátásra. Ne érjen hoz- zá sérült kábelhez, ha még nem választotta le az áramellátásról. A sérült kábel révén feszültség alatt lévő részekhez érhet.

• Használat előtt ellenőrizze a csatlakozó- és hosszabbító vezetéket, hogy nincs-e rajta sérülés vagy öregedés nyoma. Ha használat közben megsérül a vezeték, haladéktalanul le kell választani a hálózatról. NE ÉR- JEN A VEZETÉKHEZ, AMÍG LE

NEM VÁLASZTOTTA A HÁLÓ-

ZATRÓL. Ne használja a gépet, ha a vezeték sérült vagy kopott. Mindig a csatlakozódugót és soha ne a vezetéket húzza, ha a vezetéket ki akarja húzni a csatlakozóaljzatból. ÜZEMELTETÉS

• Viseljen védőszemüveget, hosz- szú nadrágot és stabil lábbelit a gép teljes használati ideje alatt. Figyelmeztetés! Ne érjen semmi- lyen veszélyes mozgó alkatrészhez mindaddig, amíg nem választotta le a készüléket az áramellátásról és a veszélyes mozgó részek nem álltak le teljesen.

• Figyelmeztetés! Ne érjen sem- milyen veszélyes mozgó alkat- részhez mindaddig, amíg el nem távolította az akkumulátort és a veszélyes mozgó részek teljesen le nem álltak.

• Ügyeljen a vágóeszköz által okozott esetleges sérülésekre a lábakon és a kezeken.

• Szakítsa félbe a gép használatát például abban az esetben, ha emberek (főleg gyermekek), vagy háziállatok vannak a közelben.

• A gépet csak nappal, vagy jó mesterséges megvilágítás mel- lett szabad használni.

• Kezét és lábát - főleg a motor bekapcsolása során - tartsa tá- vol a vágószerkezettől.

• Soha ne szereljen fel fém vágó- elemeket.

• Sérült illetve hiányos védőberen- dezésekkel soha ne használja a gépet.

• Kerülje a normálistól eltérő test- tartást. Vegyen fel biztonságos álló helyzetet annak érdekében, hogy folyamatosan meg tudja tartani az egyensúlyát lejtőn végzett munka esetén.

• Lassan haladjon. Ne fusson ké- szülékkel a kezében.

• A gép működtetése közben midig viseljen stabil lábbelit és hosszú nadrágot.

üzemzavar esetén azonnal178

ki kell kapcsolni a készülé- ket. Lássa el megfelelően a sérüléseket vagy fordul- jon orvoshoz. Az üzemzavar megszüntetéséhez olvassa el a „Hibakeresés“ című fejezetet vagy forduljon a szervizközpontunkhoz.

• Tartsa távol a hosszabbító ká- belt a mozgó veszélyes alkat- részektől, hogy ne keletkezzen kár olyan kábeleken, amelyek feszültség alatt lévő alkatrészek érintéséhez vezethet.

• Ha a kábel/hosszabbítókábel használat közben megsérül vagy összegabalyodik, akkor azonnal kapcsolja ki a készülé- ket és húzza ki a hálózati csat- lakozódugót, hogy leválassza a készüléket az áramellátásról.

• Használjon 30 mA-es vagy annál kisebb üzemáramú áram- védőeszközt.

• Tartsa távol a csatlakozó- és hosszabbító vezetéket a vágó- szerszámtól.

• Mindig ügyeljen arra, hogy ne legyenek idegen tárgyak a szel- lőzőnyílásokban.

• Ha megsérül a készülék háló- zati csatlakozóvezetéke, akkor azt a veszélyek elkerülése érdekében a gyártónak vagy ügyfélszolgálatának vagy egy hasonlóan szakképzett személy- nek kell kicserélni.

KARBANTARTÁS ÉS TÁROLÁS

• Karbantartási és tisztítási mun- kák előtt válassza le a készülé- ket az áramellátásról.

• Csak a gyártó által ajánlott pótalkatrészeket és tartozékokat használjon.

• A gépet rendszeresen kell ellenőriz- ni és karbantartani. A gépet csak szerződéses műhelyben javíttassa.

• Ha nem használja a gépet, ak- kor azt gyerekektől elzárva kell tárolni.

Akkor is, ha Ön az elektromos szerszámát az előírásoknak meg- felelően használja, mindig fennáll egy bizonyos maradék rizikó. A következő veszélyek léphetnek fel az elektromos szerszám felépítésé- vel és kivitelezésével kapcsolatban: a) vágási sérülések b) halláskárosodás, amennyiben nem viselne megfelelő fülvédőt. c) egészségkárosodás, amely a kéz és a kar rezgéséből követ- kezik, amenniyben a berende- zést hosszabb időn keresztül használná vagy azt nem az elő- írásoknak megfelelően vezetné vagy karbantartaná. Figyelem! A jelen elektromos szerszám üzem közben elekt- romágneses mezőt gerjeszt. Ez a mező bizonyos körülmények között aktív vagy passzív mó- don orvosi implantatumokat be- folyásolhat. Annak érdekében, hogy a komoly vagy halálos sérülések veszélyét csökkentsék, az orvosi iplantátumokat viselő személyeknek ajánljuk, konzul- táljanak orvosukkal és az orvosi implantátum gyártójával, mielőtt használnák a gépet.179

Szerelési útmutató Középsőrészfelszerelése:

1. Helyezze a középső részt (6) a

2. Helyezze a markolatrészt (5) a

3. Csavarozza rá erősen a

középső részt (6) a 4 hosszú ke- reszthornyú csavarral (11.1). Védőburkolatfelszerelése:

4. Helyezze fel a védőburkolatot

(8) a motorfejre (7).

5. Csavarozza rá erősen a két

rövid kereszthornyú csavarral (11.2). Pótmarkolat felszerelése:

6. Csavarja le és távolítsa el a

pótmarkolat (10) előre felszerelt anyáját (12) és csavarját (13).

7. Húzza szét a pótmarkolat (10)

végeit és tolja a markolatbefogó- ra (14).

8. Csavarozza fel a pótmarkolatot

(10) a markolatcsavarral (13) és az anyával (12). Kezelés Vigyáza, sérülésveszély! Ne használja a berendezést védő- burkolat nélkül. A berendezés- sel való munkavégzés közben viseljen megfelelő ruházatot, valamint szem- és fülvédőt. Győződjön meg minden használat előtt arról, hogy a berendezés működésképes. A be-/kikapcsolót nem sza- bad lezárni. A be-/kikapcsoló elengedése után a motornak ki kell kapcsolnia. Sérült be-/ kikapcsoló esetén nem szabad tovább dolgozni a készülékkel. Vegye gyelembe a zajvédelmet és a helyi előírásokat. Be- és kikapcsolás Szállításkor a vágódamil végén csomó van a szállítás során történő rögzítés céljából. A csomózott véget a vágódamil első meghoss- zabbítása után a damilvágó (19) levágja. Figyeljen arra, hogy biztosan álljon és tartsa a berendezést mindkét kezével szorosan és a saját testétől távol. A bekapcsolás előtt gyeljen arra, hogy a berendezés ne érjen hozzá semmihez.

1. Csináljon egy hurkot a

hosszabbítókábel végéből és vezesse át a markolat (2) felső ré- szén lévő nyíláson, majd akassza be a kábeltartóba (3).

2. Csatlakoztassa a készüléket a há-

lózati feszültségre.

3. Ügyeljen a stabil állóhelyzetre és

tartsa erősen két kézzel a készü- léket. Ne érjen az orsóházzal a talajhoz.

4. A készülék bekapcsolásához

nyomja meg a be-/kikapcsolót (1). A kikapcsoláshoz engedje el a be-/kikapcsolót (1). Tartós működtetés nem lehetséges. A készülék kikapcsolása után egy rövid ideig még tovább forog az orsó. Hagyja, hogy az orsó teljesen leálljon.180

Tartsa távol a kezét és a lá- bát! Sérülésveszély! Rendszeresen távolítsa el a fűma- radványokat az orsóról, hogy az ne befolyásolja a vágást. A készülék beállításai A pót markolat átállítása: A pót mar- kolatot különböző helyzetekbe lehet állítani. Állítsa be a markolatot úgy, hogy az orsó- ház a munkahelyzetben kissé előre dőljön Lazítsa meg az anyát (12) és állítsa a pót- markolatot (10) a kívánt pozícióba. Ismét húzza meg az anyát. Vágódamil meghosszabbítása: A készülék egy érintés-automatikával van felszerelve, vagyis a damil meghosszabbo- dik, ha a vágófejet a talajhoz érinti. Ha a damil kezdetben hosszabb, mint a vágási kör, akkor a damilvágó a megfelelő hoss- zúságúra vágja azt. Figyelem:Rendszeresen távolítsa el a fűmaradványokat a damilvágóról, hogy az ne befolyásolja a vágást. Rendszeresen ellenőrizze a nejlon damil épségét, és hogy a vágódamil a damilvágó által meghatározott hosszúsággal rendelkezik-e.

• Ha nem látható a damil vége: Cserélje ki a damilorsót (

„Tisztítás és karbantartás“ fejezetet).

• Damilhossz manuális beállítása: Húzza ki a hálózati csatlakozódugót! Húzza meg a damil végét és nyomja meg többször a vágófejet ( 9), amíg a damil vége kb. 1cm-rel túlnyúlik a damilvágón ( 19). Munkára vonatkozó tudnivalók Figyelem - sérülésveszély!

• A készülék indítása előtt győződ- jön meg arról, hogy az orsó nem ér kövekhez, törmelékhez vagy egyéb idegen tárgyakhoz.

• A berendezés bekapcsolása előtt győ- ződjön meg arról, hogy a vágótárcsa ne érjen hozzá kövekhez, kavicsok- hoz, vagy más idegentestekhez.

• A készüléket kapcsolja be, mielőtt a vágandó fűhöz közeledik.

• Munka közben kerülje a készülék túlzott igénybevételét.

• Kerülje a szilárd akadályokkal (kö- vekkel, falakkal, léckerítésekkel) való érintkezést. Ebben az esetben az orsó gyorsan elhasználódna

• Ne használja a készüléket rossz idő- járás, különösen villámlás esetén! Fűnyírás A füvet a készülék jobbra és balra törté- nő mozgatásával nyír- ja le. A nyírást végez- ze lassan és közben tartsa a készüléket kb. 30 fokkal előre irány- ban megdöntve. A hosszú füvet fentről lefe- lé haladva rétegenként nyírja. Tisztítás és karbantartás Figyelmeztetés! Veszélyes mozgó alkatrészek okozta sérülésveszély! Az olyan javítási és karbantartási munkálatokat, amelyeket nem181

írnak le a jelen útmutatóban, a szervízközpontunkkal kell elvégez- tetni. Csak eredeti alkatrészeket használjon. Sérülésveszély! Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót. Rendszeresen végezze el a következő tisztító és karbantartási munkálatokat. Ezzel biztosítja a hosszú és megbízható használatot. Tisztítás A berendezést nem szabad sem vízzel lespriccelni, sem vízbe mártani. Áramütés ve- szélye áll fenn!

• Tartsa tisztán a légréseket, a motorhá- zat és a berendezés markolatait. Hasz- náljon ehhez egy nedves rongyot vagy egy kefét. Ne használjon tisztítószert ill. higítót. Azzal a berendezést visszavonhatatla- nul megrongálhatja.

• Minden vágás után tisztítsa meg a vé- dőburkolatot és a vágóberendezést a fűtől és földtől.

• Ügyeljen a damilvágóra. A damilvágó súlyos vágott sérüléseket okozhat. Általános karbantartási munkálatok

• Ellenőrizze a berendezést minden hasz- nálat előtt az olyan nyílvánvaló hiányos- ságokra tekintettel, mint az elhasznált vagy megrongált részek.

• Ellenőrizze a burkolatokat és a védő- berendezéseket a megrongálódásra és a megfelelő illeszkedésre tekintettel. Adott esetben cserélje ki azokat. Orsócsere A damilorsó helyes tekerési iránya magán a damilorsón van feltüntet- ve.

1. Húzza ki a hálózati csatlakozódugót.

2. Nyissa ki az orsóházat (18). Ehhez tar-

tsa erősen az orsóházat (18) az egyik kezével és forgassa el az orsófedelet (15) irányba.

3. Vegye le az orsóház fedelét (15) és

vegye ki a damilorsót (16). Ügyeljen arra, hogy ne veszítse el a rugót (17).

4. Nyomja ki az új damilorsó damilvégét

a damilorsó hornyaiból.

5. Fűzze át a damil végét az orsófedélben

(15) lévő damilkivezető lyukon (15b).

6. Helyezze be az új damilorsót az

orsóházba (18). A behelyezés után a damilorsó azon oldalának kell láthatónak lenni, amelyen a tekerési irányt egy nyíl jelöli.

7. Helyezze vissza az orsófedelet (15) az

orsóházra (18). Ügyeljen arra, hogy a háromszög alakú jelölések (15a) az orsófedélen (15) és az orsóházon (18) egymáson legyenek.

8. Forgassa el az orsófedelet (15)

irányba. Ehhez tartsa erősen az orsóházat (18) az egyik kezével.

9. Húzza meg a damil végét és nyomja

meg többször a vágófejet ( 9), amíg a damil vége kb. 1cm-rel túlnyú- lik a damilvágón (19). Ellenőrizze a damilvágót (21). Semmiképpen ne használja a készüléket damilvágó nélkül vagy hibás damilvágóval. Ha sérült a damilvágó, feltétlenül forduljon egyik ügyfélszolgálatunkhoz.182

Építők boltjában kapható szokásos damilt is fel lehet tekerni. Ily módon újra felhasználható az üres dami- lorsó (lásd „Műszaki adatok”). A tekerési irány a damilorsón (16) van ábrázolva. Pótdamil feltekerése

1. Szerelje ki az üres damilorsót, lásd

„Orsócsere“ fejezet, 1-4. lépés.

2. Vegye le felfelé a gyűrűt (20) a dami-

3. Fűzze át a pótdamil damilvégét a da-

milorsó (16) nyílásán (21).

4. Tekerje a damilt a damilorsóra (16). A

tekerési irány a damilorsó (16) tetején van megadva.

5. Fűzze át a damil végét a gyűrűben

(20) lévő damilkivezető lyukon (16a).

6. Helyezze a gyűrűt (20) a damilorsóra

7. Fűzze át a damil végét az orsófedélben

(15) lévő damilkivezető lyukon (15b).

8. Helyezze be az új damilorsót az

orsóházba (18). A behelyezés után a damilorsó azon oldalának kell láthatónak lenni, amelyen a tekerési irányt egy nyíl jelöli.

9. Helyezze vissza az orsófedelet (15) az

orsóházra (18). Ügyeljen arra, hogy a háromszög alakú jelölések (15a) az orsófedélen (15) és az orsóházon (18) egymáson legyenek.

10. Forgassa el az orsófedelet (15)

irányba. Ehhez tartsa erősen az orsóházat (18) az egyik kezével.

11. Húzza meg a damil végét és nyomja

meg többször a vágófejet ( 9), amíg a damil vége kb. 1cm-rel túlnyú- lik a damilvágón (19). Szállítás Úgy vigye a kikapcsolt készüléket, hogy egyik keze a felső markolaton ( 2), a másik keze pedig a pótmarkolaton

10) legyen. A vágóegységet irányítsa

a talaj felé. Ily módon megakadályozható, hogy a szállítás során hozzáérjen a vágó- egységhez. Tárolás

• A készülék tárolása száraz és portól védett, gyermekek által el nem érhető helyen történjen.

• Soha ne tegye a készüléket a védőbur- kolatra. Legjobb, ha a felső fogantyúnál fogva felakasztja úgy, hogy a védőbur- kolat ne érintkezzen más tárgyakkal. Egyéb esetben fennáll a veszélye annak, hogy a védőburkolat deformálódik, melynek révén megváltoznak a méretek és a biztonsági tulajdonságok. Eltávolítás és környezetvédelem Gondoskodjon a készülék, a tartozékok és a csomagolás környezetbarát újrahaszno- sításáról. Az elektromos készülékek nem tartoz- nak a háztartási hulladékok közé.

• Adja le a készüléket egy hulladékkezelő létesítményben. Az alkalmazott, mű- anyagból és fémből készült alkotóelemek fajtánként különválaszthatók és újrafel- használás alá vethetők. Kérdezze ezzel kapcsolatban szerviz-központunkat.

• A beküldött hibás berendezés eltávolítá- sáról ingyenesen gondoskodunk.

• A levágott anyagot tegye a komposztá- lásba és ne dobja azt a kukába.#

HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Elektromosfűszegélynyíró Gyártási szám: IAN 384571_2107 A termék típusa: PRT 300 B2 A gyártó cégneve, címe, e-mail címe: Grizzly Tools Gmbh & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: service@grizzlytools.de Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: 06800 21225 E-Mail: grizzly@lidl.hu W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: 0624 456 672 Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-

tében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fo- gyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthe-

tő. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári zetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén

a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervi- zekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma- zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré- léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkat- rész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát

bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fe- dezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igényérvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön

nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, vala- mint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-

ból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkama-

rák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthető- ségét nem érinti. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A cserélő bolt bélyegzője, kelt és aláírás:185

Hibakeresés Baleset vagy üzemzavar esetén azonnal húzza ki a hálózati csatlakozódugót! Ennek gyelmen kívül hagyása vágási sérüléseket okozhat. Probléma Lehetséges okok Hibakezelés A berendezés nem indul be A be-/kikapcsoló gomb meghi- básodott A szervízközpont javítása A motor meghibásodott A berendezés megszakításokkal dolgozik Belső kontaktushiba A szervízközpont javítása A be-/kikapcsoló gomb meghi- básodott Erős vibráció, Hangos zajok A vágóberendezés elszennye- ződött A vágólapot megtisztítani (lásd „Tisztí- tás és karbantartás“) A motor meghibásodott A szervízközpont javítása Rossz vágási eredmény A damilorsón (

gendő vágódamil Szükség esetén hosszabbítsa meg a vágódamilt (lásd a „Beállítások a ké- szüléken” fejezetet) Cserélje ki a damilorsót (

a „Tisztítás és karbantartás“ fejezetet) A vágódamil nincs kivezetve az orsófedélből ( 15) Vegye le az orsófedelet (

fűzze át a vágódamilt a nyílásokon kifelé, majd szerelje vissza a dami- lorsót. Pótalkatrészek / Tartozékok Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi űrlapot. További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 183. oldalon). 16 damilorsó ....................................................................13800032 17 rugó ...........................................................................91105867186

Az eredeti CE megfelelőségi nyilatkozat fordítása Ezennel igazoljuk, hogy a Elektromosfűszegélynyíró gyártási sorozat PRT 300 B2 Sorozatszám 000001 - 220000 évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban: 2006/42/EC•2014/30/EU•2000/14/EC&2005/88/EC 2011/65/EU* & (EU) 2015/863 A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: EN60335-1:2012/A2:2019•EN50636-2-91:2014 EN55014-1:2017/A11:2020•EN55014-2:2015

EN61000-3-2:2014•ENIEC61000-3-2:2019

EN61000-3-3:2013•EN61000-3-3:2013/A1:2019 EN IEC 63000:2018 Ezenkívül a 2000/14/EC zajkibocsátásról szóló irányelv szerint igazoljuk: Hangteljesítményszint garantált: 90 dB(A) mért: 88,2 dB(A) Alkalmazott konformitás-értékelő eljárás a VI / 2000/14/EC mellékletnek megfelelően Bejelentés helye: NB 0036, TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős: Christian Frank Dokumentációs megbízott Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany, 20.11.2021

• A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berende- zésekben való alkalmazásának korlátozásáról szóló irányelv előírásaival.213
