Producttype	Draadloze schroevendraaier (boor-schroevendraaier)
Merk	Parkside
Model	PAS 4 D6
Nominale spanning	4 V (gelijkstroom)
Accutype	Ingebouwde lithium-ion, 1,5 Ah
Laadtijd	Ongeveer 60 minuten
Laadspanning	5 V (USB-C)
Max. laadstroom	1,7 A
Max. koppel	10 Nm (volgens ISO 5393)
Bitshouder	6,35 mm (1/4") zeskant
Inbegrepen bits	14 bits: 4 sleufbits (SL3-SL6), 3 Pozidriv (PZ0-PZ2), 4 Phillips (PH0-PH3), 3 zeskantbits (H3-H5)
Verlichting	Werkplek-LED
Draairichting	Omkeerbaar (links/rechts)
Optionele accessoires	Koppelbits, excentrische bits, hoekbits, snijbits (niet inbegrepen)
Geluidsniveau (druk)	55,5 dB(A)
Geluidsniveau (vermogen)	66,5 dB(A)
Trillingen (schroeven)	≤ 2,5 m/s²
Bedrijfstemperatuur	0 tot +40 °C
Laadtemperatuur	+4 tot +40 °C
Opslagtemperatuur	0 tot +50 °C
Garantie	3 jaar
Aanbevolen lader	HG06825 / HG06825-BS (niet inbegrepen)

Veelgestelde vragen - PAS 4 D6 PARKSIDE

Hoe laad ik de accu van de Parkside PAS 4 D6 op?

Sluit de meegeleverde USB-kabel aan op de USB-C-poort van het gereedschap en op een aanbevolen USB-lader (type A) (HG06825 of HG06825-BS). De laad-LED brandt rood tijdens het laden en wordt groen wanneer de accu vol is. De laadtijd is ongeveer 60 minuten. Laad alleen tussen +4 °C en +40 °C.

Kan ik een niet-Parkside lader gebruiken?

Het wordt ten zeerste aanbevolen om alleen de gespecificeerde lader (HG06825 / HG06825-BS) te gebruiken om brandgevaar of beschadiging van de accu te voorkomen. Gebruik van andere laders kan gevaarlijk zijn.

Hoe verander ik de draairichting?

Gebruik de schakelaar voor de draairichting (markering 5) op het gereedschap. Duw hem naar rechts (indicator ▲) om te schroeven, en naar links (indicator ▼) om los te draaien. Om te vergrendelen, zet u hem in de middenstand.

Wat te doen als de schroef niet draait of het gereedschap blokkeert?

Schakel het gereedschap onmiddellijk uit door de schakelaar los te laten. Controleer of de bit geschikt is voor de schroef en goed is ingebracht. Als de blokkade aanhoudt, zet het werkstuk vast en verwijder de schroef voorzichtig. Wees voorbereid op een terugslageffect tijdens het losdraaien.

Hoe maak ik het gereedschap schoon?

Zet voor het reinigen de draairichtingschakelaar in de middenstand, koppel de USB-kabel los en verwijder de bit. Maak het gereedschap schoon met een droge doek en een zachte borstel voor de ventilatiesleuven. Gebruik geen chemische of schurende middelen.

Is de accu verwijderbaar?

Nee, de Li-ion-accu is ingebouwd en kan niet door de gebruiker worden vervangen. Neem voor eventuele interventies contact op met de fabrikant of een erkende klantenservice.

Wat betekenen de LED's op het gereedschap?

De laadniveau-LED (markering 3) geeft de accustatus aan: rood als de lading lager is dan 30% (of tijdens het laden), groen als de accu vol is. De werkplek-LED (markering 8) gaat branden wanneer de aan/uit-schakelaar wordt ingedrukt.

Kan ik standaard bits gebruiken?

Ja, het gereedschap accepteert bits met een zeskantige schacht van 6,35 mm (1/4"). U kunt standaard bits gebruiken die passen bij uw schroeven. Een magnetische bitshouder is inbegrepen om het wisselen te vergemakkelijken.

Is het gereedschap geschikt om te boren?

Dit gereedschap is voornamelijk ontworpen voor het schroeven en losdraaien. Het is niet bedoeld om te boren. Gebruik een geschikte boormachine voor boorwerkzaamheden.

Hoe bewaar ik het gereedschap?

Zet de draairichtingschakelaar in de middenstand (vergrendeld). Berg het gereedschap op een droge plaats op, uit de buurt van direct zonlicht, bij voorkeur in de originele verpakking. De opslagtemperatuur moet tussen 0 en +50 °C liggen.

GEBRUIKSAANWIJZING PAS 4 D6 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de oorspronkelijke

gebruiksaanwijzing

PL

WKRETARKA AKUMULATOROWA

Gebruekte waarschuwingen en symbolen . P a gina 123

Inleiding. 126

Beoogd gebruik . P a gina 126

Onderdelenbeschrijving. . P a gina 128

Veiligheidsaanwijzingen P a gina 133

Algemene veiligheidsaanwijzingen voor elektrische apparaten . P a gina 133

Veiligheidsaanwijzingen voor schroevendraaiers . . . Page 142

Verminding van trillingen en geluid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wat te doen in noodgevallen . P a gina 144

Veiligheidsaanwijzingen voor opladers . . . . . . . . P a gina 144

Overige risico's . 146

Gebruik . 147

Informatie over de accu . P a gina 147

Draairichting wizigen . P a gina 149

LED-werklam . P a gina 14

Bits en magnetische bithouder verwisselen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Afdekking voorkant. P a gina 150

In-/uitschakelen . P a gina 150

Schoonmaken en onderhoud . P a gina 151

Onderhoud . P a gina 152

Opbergen. P a gina 152

Transport . 153

Afvoer. 154

Garantie . 155

Afwikkeling in geval van garantie . P a gina 156

Service.. 157

EG-verklaring van overeenstemming.. . Page 158

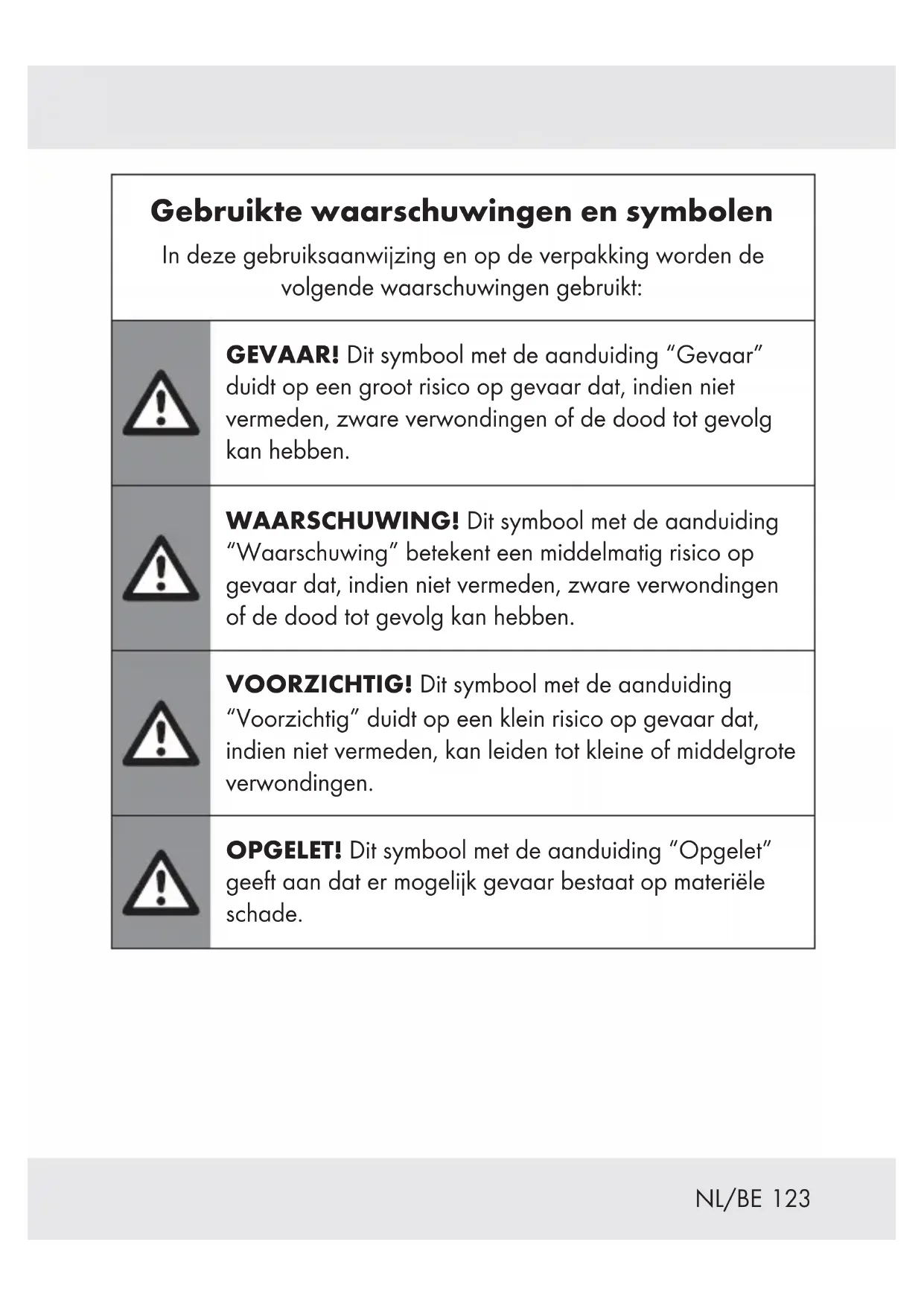

Gebruekte waarschuwingen en symbolen In deze gebruiksaanwijzing en op de verpakking worden de volgende waarschuwingen geleukt:
!	GEVAAR! Dit symbool met de aanduiding “Gevaar” duidt op een groot risico op gevaar dat, indien nicht vermeden, zware verwondingen of de dood tot gevolg kan hebben.
!	WAARSCHUWING! Dit symbool met de aanduiding “Waarschuwing” betekent een middelmatig risico op gevaar dat, indien nicht vermeden, zware verwondingen of de dood tot gevolg kan hebben.
!	VOORZICTIG! Dit symbool met de aanduiding “Voorlichtig” duidt op een klein risico op gevaar dat, indien nicht vermeden, kan leiden tot keine of middelgrote verwondingen.
!	OPGELET! Dit symbool met de aanduiding “Opgelet” geeft aan dat er möglichk gevaar bestaat op materiele schade.
i	TIP: Dit symbol met de aanduiding "Tip" duidt op verdere nuttige informatie.
4	Gevaar voor elektrische schokken!
~	Wisselstroom/-spanning
-	Gelijkstroom/-spanning
	Beschermingsklasse II
	Alleen in droge binnenruimtes gebruiken.
	Lees de gebruiksaanwijzing.
Li-Ion	Lithium-ion accu
n0	Toerental onbelast
max. 50 °C	Beschem de accu gegenitte en direct zonlicht.
	Beschem de accu gegen vour.
	Beschem de accu gegen water en vocht.
min-1	Toeren
CE	Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

ACCU-SCHROEVENDRAIAER

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogd gebruik

• Deze accuschroevendraaier (hierna "product" of "elektrisch apparatus" genoemd) is bestemd voor het vast- of losdraaien van schroeven.
• Gebruik het inzetgereedschap (opzetstukken en bits) altijd zoals beoogd! Houd bij de koop en het gebruik van inzetgereedschap de hand aan de technische eisen van het product (zie "Technische gegevens").
  De LED-werklamp 8 van dit product is bestemd voor directe verlichting van de werkplek.

Andere manieren van gebruik of veranderingen van het product worden beschouwd als onjuist en{kunnen risico's zoals levensgevaar, verwondingen en beschadigingen met zich meebrengen. De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde. Het product is nicht voor commercieel gebruik of voor vergelijkbare toepassingen bestemd.

Leveringsomvang

m WAARSCHUWING!

Noch het product noch het verpakkingsmateriaal zijn kinderspeelgoed! Kinderen mogen nicht spelelen met de plastic zakken, folie enkleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1 Accu-schroevendraaier
1 USB-kabel
14 Schroefbits × 25 mm:

4 Sleufbits: SL3 SL4 SL5 SL6

3 Pozidrivbits: PZ0 PZ1 PZ2

1 Magnetische bithouder × 60mm
1 Gebruiksaanwijzing

Onderdelenbeschrijving

(Afb. A)

1 Bithouder
2 Draairichtingsaanduiding (schroeven vastdraaien)
3 Batterijstatus-LED
4 Draairichtingsaanduiding (schroeven losdraaien)
5 Draairichtingschakelaar
USB type-C-aansluiting
7 Aan-/uitschakelaar
8 LED-werklamp
9 Afdekking voorkant
10 Magnetische bithouder
11 Schroefbits
12 USB-kabel
13 Gebruiksaanwijzing
14 Oplader
15 USB-aansluiting (type A)

• De leveringsomvang bevat geen oplader. Geschikte oplader: HG06825 / HG06825-BS

Technische gegevens

Accu-schroevendraaier

Model: HG07075

Nominale spanning: 4 V

= = = (gelijkspanning)

Oplaadspanning: 5 V

= = = (gelijkspanning)

Maximale laadstroom: 1,7 A

Accu (ingebowd): Li-ion

Aantal cellen: 1

Capacit: 1,5 Ah

Toerental onbelast: n

0 = 200^-1

Draaimoment (hoge/lage

inschroefdiepte volgens ISO 5393):

Max. 10Nm

Bithouder: 6,35 mm (1/4")

Gebruik uitsluitend de volgende oplader, om het snoerloze gereedschap op te laden*:

Informatie Waarde

Naam of handelsmerk

van de fabrikant,

OWIM GmbH & Co. KG

handelsregisternummer en

Informatie Waarde Eenheid

Voedingsspanning 100-240 V~

Voedingsfrequentie 50 / 60Hz

Uitgangsspanning 5,0 V

Uitgangsstroom 1,7 A

Uitgangsvermogen 8,5 W

Gemiddelde achieve efficientre 78,2 %

Energieverbruik in nichtbelaste toestand 0,07 W

Ingangsstroom 0,3 A

Beschermingsklasse

//

(dubbelingeisoleerd)

Soort aansluting

USB

(type A)

Oplaadtijd

ong.60

min

*Een oplader worden nicht meegeleverd. Geschekte oplader:

HG06825 / HG06825-BS

Aanbevolen omgevingstemperatuur

Tijdens het opladen:

+4 tot +40 °C

Tijdens het gebruik:

0tot+40°C

Tijdens opslag:

0tot+50°C

Geluidsemissiewaarden

De gemeten waarden zijn in overeenstemming met EN 62841 vastgesteld. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparatus bedraagt meestal:

Geluidsdrukniveau: L pA = 55,5 dB(A)

Geluidsvermögenspeil: L W A = 66,5 dB(A)

Onzekerheid K: K pA / WA = 3 dB

Trillingsmissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), vastgesteld conform EN 62841:

Schroeven

Trillingsemissiewaarde _: = < 2,5m / s ^2(0,912m / s^2)

Onzekerheid K: = 1,5 m/s

TIP

De aangegeven totale trillingswaarden en de aangegeven geluidsemissiewaarden zijn met een genormeerde testmethode gemeten en{kunnen gebrukt worden ter vergelijkking van dit elektrische apparatusat met andere.
De aangegeven totale trillingswaarden en de aangegeven geluidsemissiewaarden können ook dieren voor het voorlopig inschatten van de belasting.

m WAARSCHUWING!

De trillings- en geluidsemissies können tijdens het feitelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt worden, in het bijzonder van welk soort werkstuk bewerkt worden.

Probeer om de trillings- en geluidsbelasting zo Klein möglich te honden. U kunt bijvoorbeeld om de trillingsbelasting te verminderen tijdens het gebruik van het apparaat handschoenen dragen en een grens stellen aan de tijd dat u het apparaat gebruikt. Daarbij dient u rekening te honden met alle aspecten van de gebruikscyclus (bijvoorbeeld de tijd waarin het elektrische apparaat isuitgeschakeld en de tijd waarin het apparaat wel is ingeschakeld maar nicht feitelijk worden belast).

Veiligheidsaanwijzingen

• Algemene veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle verilgheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich nicht opvolgen van de verilgheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch apparatus" heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparatusen (met aansluitsnoer) of op door een accu gevoede elektrische apparatusen (zonder aansluitsnoer).

Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en nicht verlichte werkplekken können tot ongevallen leiden.

b) Werk met het elektrische apparaat Niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten verroorzaken vonken, die het stof of de dampen können doen ontbranden.
c) Houd kinderen en andere personen uit de buurt als het elektrische apparaat worden gebruikt. Als u wordt afgeleid, kut u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

a) De netstekker van het elektrische apparaat要去 in het stopcontact passen. Aan de netstekker mag niets worden veranderd. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten.

Ongewijzigde netstekkers en passende stopcontacten verminderen het risico op elektrische schokken.

b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten.

Het risico op elektrische schokken is groter als uw lichaam is geaard.

c) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparatus verhoogt het risico op elektrische schokken.

d) Gebruik het aansluitsnoor Niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat of om de netstekker uit het stopcontact te trekken. Houd het aansluitsnoor uit de buurt van ditte, olie, scherpe voorwerpen of zich bewegende onderdelen. Een beschadigd of verward aansluitsnoor verhoogt het risico op elektrische schokken.
e) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zich voor gebruik buitenshuis. Gebruik van een voor werk buitenshuis geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische apparaat in een vochtige omgeving Niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar verminder het risico op elektrische schokken.

Persoonlijke veiligheid

a) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat Niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Eén moment van onachtzaamheid bij gebruik van het elektrische apparaat kan ernstig letsel zeroorzaken.

b) Draag een persoonlijke veriligeidsuitrusting en altijd een veriligeidsbril. Het dragen van een persoonlijke veriligeidsuitrusting zoals een stofmasker, antislip-veiligheidsschoenen, een veriligeidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparatus, verminder het risico op letsel.
c) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat op het elektriciteitsnet aansluit terwijl het al ingeschakeld is, dan kan dit tot ongelukken leiden.
d) Verwijder inzetgereedschap of moersleutels voordatu het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan verwondingen veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kurz u het elektrische apparatus in onverwachte situatuies beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw় en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden en langhaar hunnen door bewegende delen worden gegren.
g) Als er stofafzuiig- en stofopvanginstallaties{kunnen worden gemonteerd,要去en deze worden aangesloten en op juiste wijze worden gebruikt. Gebruik van een stofafzuiing kan gevaar door stof verminderen.
h) Laat u Niet in scaap sussen door een onterecht gevoel van veriligheid en veronachtzaam nooit de veriligheidsregels voor elektrische apparaten, ook Niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werk. Achteloos te werkGENCY kan binnen een fractie van een seconde leiden tot zware verwondingen.

Gebruik en behandeling van het elektrische apparatus

a) Belast het elektrische apparaat Niet overmatig. Gebruik voor uw werk het waarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werk tu beter en veiligier in het aangegeven vermogensbereik.
b) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat nicht meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 gerepareerd worden.

c) Trek de netstekker uit het stopcontact en/ of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld worden gestart.
d) Berg nicht-bebruikte elektrische apparaten op buten het bereik van kinderen. Laat het elektrische apparaat Niet gebruiken door Personen die hiermee Niet vertrouwd zijn of deze aanwijzingen nicht hebben gelezen. Elektrische apparaten waren gevaarlijk als ze door onervaren Personen worden gebruikt.
e) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controller of bewegende delen correct werken en nicht klemmen en of er geen onderdelen gebroken of zodanig beschadigd zich dat ze de werkung van het elektrische apparaat nadelig beinvloeden. Laat beschadigde onderdelen voor het gebruik van het elektrische apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhonden elektrische apparaten.
f) Houd snijwerktuigen scherp en schoon. Met zorg onderhonden snijwerktuigen lopen minder vaak vast en zich gemakkelijker te sturen als de snijvlakken scherp zich.

g) Gebruik het elektrische apparaat, accessoires, de inzetgereedschap enz. overeenkomstig deze aanwijzingen. Houd waar bij rekening met de arbeidsomstandigheden en de werkzaamheden die要去en worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situatuiesEROORZAKEN.
h) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en olie-en vetvrij blijven. Gladde grepen en greepvlakken makeen veilige bediening en controle van het elektrische apparatus in onvoorziene omstandigheden onmogelijk.

Gebruik en behandeling van het op een accu werkend apparaat

a) Laad accu's alleen op met opladers die door de fabrikant worden aanbevolen. Bij een oplader die geschikt is voor een bepaald soort accu's, bestaat brandgevaar als het voor andere soorten accu's gezruikt worden.
b) Gebruik in de elektrische apparaten alleen accu's die waarvoor zijn bestemd. Gebruik van andere accu's kan letsel en brandgevaar veroorzaken.
c) Houd de nicht gebruikte accuuit de buurt van paperclips, munte, sleutels, spijkers, schroeven, of anderekleine metalen voorwerpen die kortsluiting konnen veroorzaken. Kortsluiting tussen occupolen kan brandwonden of brand veroorzaken.

d) Bij onjuist gebruik kan vloeistof uit de accu maar buitenlekken. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen kommt, raadpleeg dan bovendien een arts. Lekkende vloeistof kan irritatie van de huid of brandwonden veroorzaken.
e) Gebruik geen beschadigde of gemodificierde accu's. Beschadigde of gemodificierde accu's hunnen zich onvoorspelbaar gedragen en hunnen leiden tot gevaar voor brand, explosies of verwondingen.
f) Stel accu's nicht bloot aan vuur of hoge temperaturen. Vuur of temperaturen van meer dan 130^ kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het opladen op en laad de accu of het op een accu werkend apparaat nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Onjuist opladen of opladen bij te hoge of te lage temperaturen kan de accu beschadigen en het brandgevaar vergroten.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad nicht-opplaadbare batterijen nooit op.

Beschem de accu gegenitte en bijv. ook tegen voortdurend direct zonlicht, vuur, water en vocht. Explosiegevaar.

Service

a) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee worden verzekererd dat de verilgheid van het elektrische apparaat behouden blijft.

b) Verricht geen onderhoud aan beschadigde accu's. Alle onderhoud van accu's mag alleen door de fabrikant of zich daartoe gemachtigde klantendienst verricht worden.

Veiligheidsaanwijzingen voor schroevendraaiers

a) Houd het elektrische apparaat alleen vast aan de geïsoleerde greepvlakken als u werkt verricht waar bij de schroef verborgen elektrische leidingen kan raken. Contact van de schroef met een leiding waarop spanning staat, kan ook metalen delen van het apparaat onder spanningzetten en tot kortsluitingleiden.
b) Zet het werkstuk vast. Een met een spaninrichting of een bankschoef vastgezet werkstuk is veiliger dan een werkstuk dat u met uw hand vasthoudt.
c) Houd het elektrische apparaat goed vast. Als er schroeven worden losgedraaid, kan er soms spreke zichn van sterke waterdstand.
d) Zet het product directuit, als het apparaat tijdens gebruik blokkeert. Wees voorbereid op sterke waterd ondat deze een terugslag kan veroorzaken.
e) Zet de draairichtingsschakelaar altiid in de middelste stand (geblokkeerd) als u aan het apparaat werkt, het transporteert of bewaart. Dat voorkomt dat het elektrische apparaat onbedoeld start.

- Verminding van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke veiligheidsuitrusting om de effecten van trillingen en geluid te verminderen.

De volgende maatregelen helpen om de risico's van trillingen en geluid te reduceren:

Gebruik het product alleen zoals beoogd en zoals in deze aanwijzingen beschreiben staat.
Zorg ervoor dat het product in onberispelijke staat verkeert enuitstekend is onderhonden.
Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.
Houd het product stevig vast aan de handgrepen/greepvlakken.

Onderhoud het product Zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (indien van toepassing).

Organiseer uw werkplan zo dat het gebruik van producten die hevig/TRillen, over een langere tijdsduur verd南非 wordt.

- Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen in en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product alteid alert bent zodate u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiele schade voorkomen.
Schakel het product directuit als het defect raakt en koppel het los van het elektriciteitsnet. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordatu het weer in gebruik neemt.

Veiligheidsaanwijzingen voor opladers

Dit apparaat mag door kinderen vanaf 8aar en door personen met verminderde fysieke, sensorieche of geestelijkke vermogens of gebrek aan ervaring en/of kennis alleen worden gebruikt als ze onder toezicht staan of geinstrueerd zichn met betrekking tot veilig gebruik van het apparaat en begrepen hebben welke bevaren uit dat gebruik voortvloeien.

Kinderen mogen nicht met het apparaat spelen.

Schoonmaken en onderhoud door de gebruiker mogen Niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

Laad Niet-opplaadbare batterijen nooit opnieuw op.

Het nicht opvolgen van deze tip leidt tot gevaar.

Bescherm elektrische onderdelen gegen vocht. Dompel ze, om een elektrische schok te vermijden, nooit onder in water of andere vloeistoffen.

Houd het apparaat nooit onder stromend water. Neem de aanwijzingen voor schoonmaken, onderhoud en reparatie in acht.

Het apparaat is alleen bestemd voor gebruik binnenshuis.

Overige risico's

Ook als u het product volgens de voorschriften gebrukt, blijven er mogelijk risico's bestaan op lichamelijk letsel en materièle schade. Als gevolg van de bouwwijze en de uitvoering van dit product können zich onder andere de volgende bevaren voordoen:

Schade aan de gezondheid door trillingsemissies in die geallen waarin het product langdurig worden gebruikt, onjuist worden gehanteerd en onvoldoende worden onderhoden.
Lichamelijk letsel en materiaële schade als gevolg van defecte snijwerktuigen of een plotselinge inslag van een verborgen object tijdens het gebruik.
- Gevaar voor letsel en materiaanse schade veroorzaakt door rondvliegende voorwerpen.

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beinvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts zowel als de fabrikant van het medische implantaat te raadplegen voor het product te bedieren!

Gebruik

- Informatie over de accu

De ingebouwde accu is bij aflevering gedeeltelijk opgeladen. Li-ion-accu's konnen te allen tijde worden opgeladen zonder daarmee afbreuk te doen aan hun levensduur. Het afbreken van een oplaadprocedure beschadigt de accu Niet.
■ Als de batterijstatus-LED 3 van de accu tijdens gebruik rood oplicht, bedraagt de accucapaciteit minder dan 30% en要去 de accu worden opgeladen.
Laad het product nooit op bij omgevingstemperaturen lager dan +4^ of hoger dan +40^ . De opbergomstandigheden要去en koel en droog� en de omgevingstemperatuur要去 liggen:tussen 0^ en +50^ .
In dit product is een accu ingebouwd die nicht door de gebruiker verrangen kan worden. Om gezaren te vermijden mag de accu alleen verwijderd of verrangen worden door de fabrikant, zich klantendienst of een vergelijkbaar gekwalificeerd persoon. Bij het verwijderen van dit product要去 erop gewezen worden dat er een accu in het product zit.

Oplaadprocedure starten

(Afb. B)

Sluit de USB-kabel 12 aan op de USB-aansluiting (type A) 15 van de oplader 14.
Verbind het andere einde van de USB-kabel met de USB type C-aansluiting 6.
Sluit de oplader 14 aan op een stopcontact.
De batterijstatus-LED 3 geeft het ladingsniveau aan:

Batterijstatus-LED 3

Oplaadstatus

Rood Wordt opgeladen

Groen Accu opgeladen

① TIP: De LED-werklamp 8 kan tijdens het opladen worden gebruikt. Het is normal dat de greep tijdens het opladen wat warmer wordt.

Oplaadprocedure beeindigen

Koppel de USB-kabel 12 los van het product.
Trek de oplader 14 uithetstopcontact.

Draairichting wijzigen

Duw op de draairichtingschakelaar 5 om de draairichting te kiezen (afb. C):

Schakelaar verschoven Richting Richttingsindicator

Rechts (b)	Schroeven vastdraaien	▲	2
Links (a)	Schroeven losdraaien	▼	4

LED-werklamp

Zet de draairichtingschakelaar 5 in de middelste stand, zodat de knop even ver van beiden kanten is verwijderd.

De LED-werklamp 8 kan afzonderlijk worden ingeschakeld, om de directe werkplek te verlichten.

LED-werklamp 8 inschakelen: Druk op de aan-/uitschakelaar 7.

LED-werklamp 8 uitschakelen: Laat de aan-/uitschakelaar 7 los.

Bits en magnetische bithouder verwisselen

Trek de bit [11] eruit. Plaats een ander type bit of de magnetische bithouder [10] in de bithouder [1] (afb. D).

① TIP: Op bitsijken afmeting en vorm aangegeven. Mocht het u nicht duidelijkijken, probeer de betreffende bit dan om na te gaan of de bit zonder spelruimte in de schroefkop past.

Afdekking voorkant

De voorste afdekking kan worden verwijderd, om andere hulpstukken aan te brengen, die bij once klantenservice verzrikijgbaar zichn (afb. E, F):

A1 Draaimomentopzetstuk
A2 Excentrisch opzetstuk
A3 Hoekopzetstuk
A4 Snijopzetstuk

In-/uitschakelen

In-/uitschakelen Handeling

Aan	Druk de aan/uitschakelaar 7 in en houd\ deze in deze stand. De LED-werklamp 8 gaat aan.
Uit	Laat de aan/uitschakelaar 7 los. De LED-werklamp 8 gaatuit.

Schoonmaken en onderhoud

Voor het schoonmaken of verrichten van onderhoud:

• Zet de draairichtingschakelaar 5 in de middelste stand. Dit voorkomt onbedoeld inschakelen.
• Verwijder de USB-kabel 12.
• Verwijder het bit 11.
  Trek de oplader 14 uithetstopcontact.

Let erop dat er geen vloeistof in het binnenste van het producterechtkomt.
Houd het product alteid schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
Regelmatig deugdelijk schoonmaken helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlungen.
Maak het product met een droge doek schoon. Gebruik een zachte borstel voor moeilijk toegankelijkkeplaatsen.
Houd vooral de ventilatieopeningen met een doek en een zachté borstel vrij van verontreinigingen en stof.
De ventilatieopengingen要去en altijd vrij worden gehonden.

TIP

Gebruk geen chemische, alkalische, schurende of andere agressieve schoonmaak- en desinfectiemiddelen om het product schoon te makeen odomat deze de oppervlakken können beschadigen.

Onderhoud

Voor en na ieder gebruik: Controleer het product en zich accessoires (schroefbits [11] en magnetische bithouder [10]) op beschadigingen en slijtage.

Vervang indien nodig de accessoires (zie "Bits en magnetische bithouder verwisselen").

Neem waar bij de technische vereisten in acht (zie "Technische gegevens").

Opbergen

Zet de draairichtingschakelaar 5 in de middelste stand. Dift voorkomt onbedoeld inschakelen.

Berg het product op in een droge binnenruimte, waar het beschermd is tegen direct zonlicht, bij voorkeur in de oorspronkelijke verpakking.

Transport

In dit product zit een herlaadbare Li-ion-accu die voldoet aan de waarvoor geldende wettelijk bepalingen betreffende gevaarlijke stoffen. Het product met ingebouwde accu kan zonder verdere vereisten over land en water vervoerd worden.
Voor de verpakking en markings gelden bij transport door derden (bijv. luchtvaartmaatschappij, koeriers, expediteurs) bijzondere voorwaarden. Bij transport door derden要去 een expert voor gevaarlijke goederen geconsulteerd worden.

TIPS:

De ingebouwde Li-ion-accu mag uitsluitend door waarvoor opgeleid of gekwalificeerd personeel ut het product gehald worden.

Om de accu uit de behuizing te halen要去 deze leeg zich en要去 de schroeven van de behuizing losgedraaid worden. De accu-aansluitingen要去 van elkaar gescheiden gehonden en geisoleerd worden.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zich gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling.

Het Triman-logogeldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieu nut weg via het huisvuil, maar geef het af bij het waarvoorbestemde depot of het gemeentelijke milieupark. Overafgifteplaatsen en hun openingsstijden kut u zich bij uwaangewezen instantie informeren.

Defecte of verbruike batterijen / accu's要去 volgens de richtlijk 2006/66/EG en veranderingen waarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de waarvoor bestemde verzamelstations.

Milieuschade door foulieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen nicht via het huisvuil worden weggegooid. Ze können giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen / accu'saarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product=kunt u rechtmatig beroepdoen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantiperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zichn van glas.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 384680_2107) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de aller- of onderzijde.

Wonneer er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregisteerd product kut u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL Service Nederland

Tel.: [phone]

EG-verklaring van overeenstemming

EG-VERKLARING VAN OVEREENSTEMMING

IAN:

384680_2107

Het hierboven beschreiben voorwerp is in overeenstemming met de destatreffende harmonikatie wetgeving van de Unie!

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Vermelding van de toegapaste relevante geharmoniseerde nomen of van de andere technische specifieaties waartop de confirmiteitiverklaring betrakking teelt:

Mr. / Onderheiten

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-2:2014

Directive 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

Het hierloven beschreiben voorwerp van de veriklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlementen en de Raad van 8 Juni 2011 betreffende bepeking van het gebruik van bepaarde gervaarlijke stoffen in elektrische en elektronische apparatuur:

Nir. / Onderdelen

Richtlin 2011/65/EU

EN IEC 63000:2018

Onderteilend voor en numens.

Vertaling van de brignieve verlaing van prinienkarns

NL
