PAS 4 D6 - Vrtačka PARKSIDE - Bezplatný návod k obsluze

Typ výrobku	Bezdrátový šroubovák (vrtačka-šroubovák)
Značka	Parkside
Model	PAS 4 D6
Jmenovité napětí	4 V (stejnosměrný proud)
Typ baterie	Lithium-iontová vestavěná, 1,5 Ah
Doba nabíjení	Přibližně 60 minut
Nabíjecí napětí	5 V (USB-C)
Maximální nabíjecí proud	1,7 A
Maximální krouticí moment	10 Nm (podle ISO 5393)
Držák nástavce	6,35 mm (1/4") šestihranný
Součástí jsou nástavce	14 nástavců: 4 ploché (SL3-SL6), 3 Pozidriv (PZ0-PZ2), 4 Phillips (PH0-PH3), 3 šestihranné (H3-H5)
Osvětlení	LED pracovní plochy
Směr otáčení	Reverzibilní (vlevo/vpravo)
Volitelné příslušenství	Momentový nástavec, excentrický nástavec, úhlový nástavec, řezací nástavec (nejsou součástí balení)
Hladina hluku (akustický tlak)	55,5 dB(A)
Hladina hluku (akustický výkon)	66,5 dB(A)
Vibrace (šroubování)	≤ 2,5 m/s²
Provozní teplota	0 až +40 °C
Teplota při nabíjení	+4 až +40 °C
Skladovací teplota	0 až +50 °C
Záruka	3 roky
Doporučená nabíječka	HG06825 / HG06825-BS (není součástí balení)

Často kladené otázky - PAS 4 D6 PARKSIDE

Jak nabít baterii Parkside PAS 4 D6?

Připojte přiložený USB kabel k USB-C portu nástroje a k doporučené USB nabíječce (typ A) (HG06825 nebo HG06825-BS). Během nabíjení svítí LED červeně a po úplném nabití se rozsvítí zeleně. Doba nabíjení je přibližně 60 minut. Nabíjejte pouze při teplotě +4 °C až +40 °C.

Mohu použít jinou než Parkside nabíječku?

Důrazně se doporučuje používat pouze specifikovanou nabíječku (HG06825 / HG06825-BS), aby se předešlo riziku požáru nebo poškození baterie. Použití jiných nabíječek může být nebezpečné.

Jak změnit směr otáčení?

Použijte přepínač směru otáčení (označení 5) umístěný na nástroji. Přepněte doprava (indikátor ▲) pro šroubování, doleva (indikátor ▼) pro povolování. Pro uzamčení nastavte do střední polohy.

Co dělat, když se šroub neotáčí nebo nástroj blokuje?

Okamžitě vypněte nástroj uvolněním spínače. Zkontrolujte, zda nástavec odpovídá šroubu a je správně nasazen. Pokud blokování přetrvává, zajistěte obrobek a šroub jemně vytáhněte. Při povolování počítejte s účinkem zpětného rázu.

Jak čistit nástroj?

Před čištěním nastavte přepínač směru otáčení do střední polohy, odpojte USB kabel a vyjměte nástavec. Nástroj otřete suchým hadříkem a měkkým kartáčkem na větrací otvory. Nepoužívejte chemické nebo abrazivní prostředky.

Je baterie vyjímatelná?

Ne, lithium-iontová baterie je vestavěná a není uživatelsky vyměnitelná. V případě potřeby kontaktujte výrobce nebo autorizovaný servis.

Co znamenají LED na nástroji?

LED indikátor nabití (označení 3) ukazuje stav baterie: červená, pokud je nabití pod 30% (nebo během nabíjení), zelená, pokud je baterie plně nabitá. LED osvětlení pracovní plochy (označení 8) se rozsvítí při stisknutí spínače zapnutí/vypnutí.

Mohu použít standardní nástavce?

Ano, nástroj přijímá nástavce s šestihrannou stopkou 6,35 mm (1/4"). Můžete použít standardní nástavce vhodné pro vaše šrouby. Součástí balení je magnetický držák nástavce pro snadnou výměnu.

Je nástroj vhodný pro vrtání?

Tento nástroj je určen především pro šroubování a povolování. Není určen k vrtání. Pro vrtací práce použijte vhodnou vrtačku.

Jak nástroj skladovat?

Nastavte přepínač směru otáčení do střední polohy (uzamčeno). Skladujte nástroj na suchém místě chráněném před přímým slunečním zářením, ideálně v původním obalu. Skladovací teplota by měla být mezi 0 a +50 °C.

NÁVOD K OBSLUZE PAS 4 D6 PARKSIDE

Pokyny pro obsluhu a bezpećnostní pokyny

Překlad původniho námodu k používání

SK

AKUMULÁTOROVŠ SKRUTKOVAČ

Pokyny pre obsluhu a bezpečnostné pokyny

Použitá výstrážná upozorněni a symboly. Strana 199

Uvod. Strana 202

Použití ke stanovenému učelu. Strana 202

Rozsah dodávky. 203

Popis dlu . Strana 204

Technické udaje. Strana 205

Bezpečnostní poukyny Strana 209

Vseobecné bezpečnostniPokyny pro elektrické nastroje . Strana 209

BezpečnostníPokyny pro šroubováky . . . . . . . Strana 218

Snizeni vibraci a hluku. Strana 219

Chovani v nouzovych pripech Strana 220

BezpečnostníPokyny pro nabiječky ............................ Strana 220

Zbytkovárizika. Strana 2

Provoz. 223

Informace o akumulatoru. S rana 223

Změna směru otáčeni. Strana 225

Pracovni svitilna s LED 225

Vymena bitu a magnetického držáku bitu . . . . . . S trana 225

Pridni kryt 226

Zapinani/Vypinani. Strana 226

Cisteni a udrzba. Strana 227

Udrzba. Strana 228

Skladovani Strana 228

Transport 229

Zlikvidovani. Strana 230

Zaruka 231

Postup v pripadé uplatnovani záruky. 232

Servis. Strana 233

ES prohlasei o shode. Strana 234

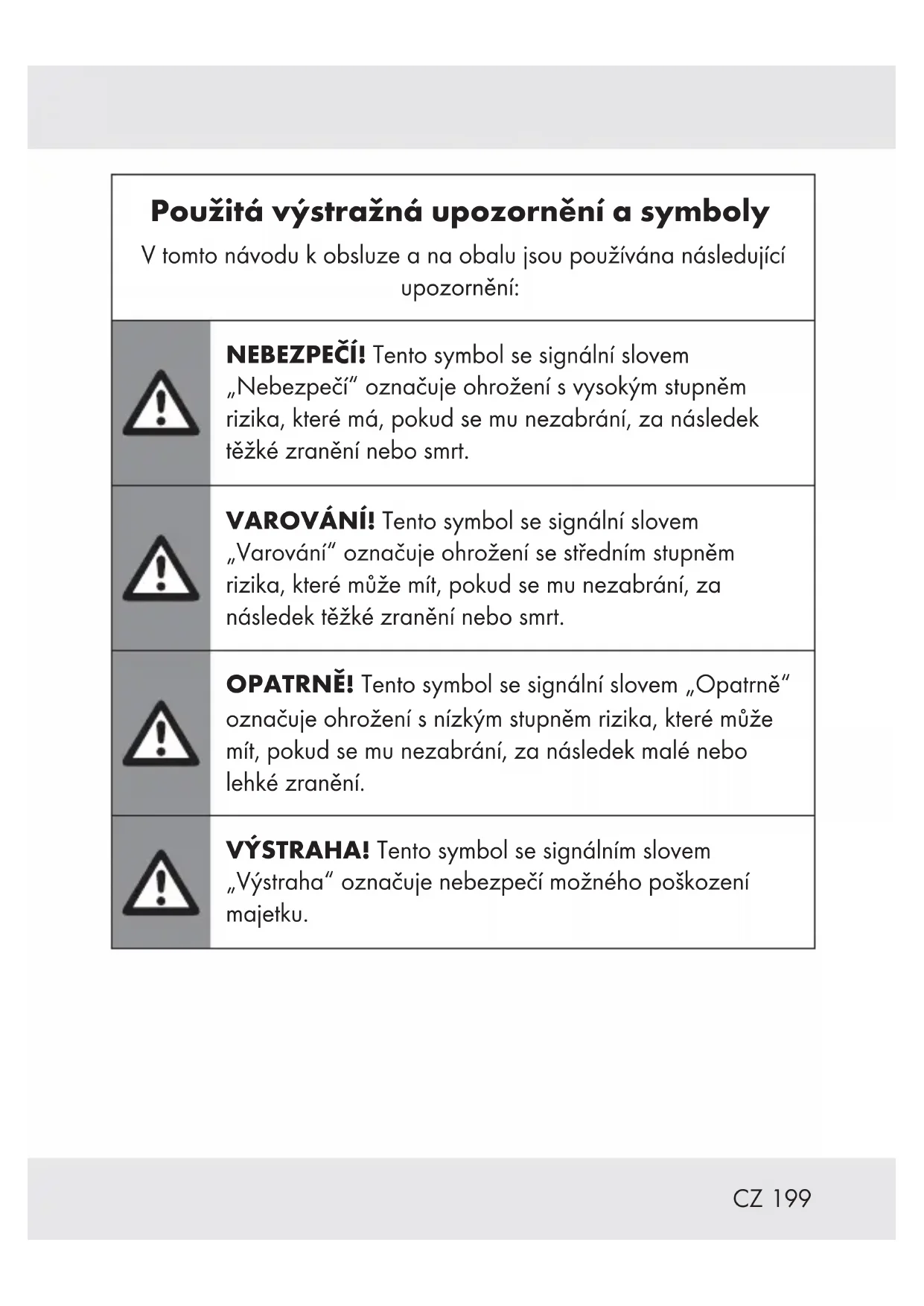

Použitá výstrážná upozorněni a symboly V toto námodu k obsluze a na obalu jsou používána následující upozornění:
!	NEBEZPEČÍ! Tento symbol se signálné slovem „Nebezpečí“ označuje ohrožení s vysokým stupném rizika, které má, pokud se mu nezabrání, za následek těžké zraněné nebo smrt.
!	VAROVÁNÍ! Tento symbol se signálné slovem „Varováné“ označuje ohrožení se středním stupném rizika, které může mít, pokud se mu nezabrání, za následek těžké zraněné nebo smrt.
!	OPATRNUÉ! Tento symbol se signálné slovem „Opatrně“ označuje ohrožení s nízkým stupném rizika, které může mít, pokud se mu nezabrání, za následek malé nebo lehné zraněné.
!	VÍSTRAHA! Tento symbol se signálné slovem „Výstraha“ označuje nebezpečí možného poškození majétku.
i	UPOZORNÉNÍ: Tento symbol se signálím slovem „Upozornění” poskytuje další užitečné informace.
4	Nebezpečí zraněné elektrickým proudem!
~	Střidavý proud/napěť
=	Stejnosměrný proud/napěť
	Ochranná třída II
	Používat jen suchých vniřních prostorách.
	Přečte si námod na obsluhu.
Li-Ion	Lithium-ionový akumulátor
n₀	Volnoběžné otáčky
max. 50 °C	Chraťe akumulátor před horkem a prímým slunečním zářením.
	Chraťe akumulátor před ohněm.
	Chraťe akumulátor před vodou a vlhkem.
min-1	Otáček za minutu
CE	Značka CE potvrzujé shodu se směrnicemi EU, které se na vyrobek vztahuji.

AKUŠROUBOVÁK

Uvod

Blahopřejeme Vám ke koupi nového vyrobku. Rozhodli jste se pro kvalitné produkt. Návod k obsluze je současti tohoto vyrobku. Obsahuje duležitétokyny pro bezpečnost, použiti a likvidaci. Pred použitím vyrobku seseznamte se všemi tokyny k obsluze a bezpečnostními tokyny. Používejte vyrobek Jen popsánym způ sobem a na uvedenych mistech. Pri prédani vyrobku tretí osobě prědejte i vsechny podklady.

Použití ke stanovenému učelu

Tento aku šroubovák (dále jen „vyrobek" nebo „elektricky nastroj") je určen pro utahovani a povolovani šroubů.
Vždy používeje nastrojové nastavce (nastavce a bity) v souladus jejich zamyslenymi použitimi! Pri nákupu a použiti nastrojovych nastavců vždy dbeje na technické požadavky vyrobku (viz „Technické udaje").
- Pracovni svitilna s LED 8 tohoto vyrobku je urcena k osvetleni prime pracovni oblasti.

Jiné upotřebení nebo upravy vyrobku se považují za uživání v Rozporu se stanoveným učelem a mohou věst k rizikům, jak je nebebezeci smrti, zraněné nebo poskození. Vyrobce nenese zhádnou odpovednost za škody způsobné nesprávném upotřebením. Vyrobek není určen k zhivnostenskému nebo podobnému vyuzivání.

- Rozsah dodávky

m VAROVÁNÍ!

Vyrobek a balici materialy nejsou detska hračka! Nedovolte detem hrat si s plastovymi sáčky, fóliemi a malými dily! Hrozí nebezpeči polknutí a udušení!

1 Aku šroubovák
1 USB kabel
14 Šroubovací bity x 25 mm:

4 Bity se stebrinou: SL3 SL4 SL5 SL6
3 Bity Pozidriv: PZ0 PZ1 PZ2
4 Bity Phillips: PHO PH1 PH2 PH3
3 Sestihranné bity: H3 H4 H5

1 Magneticky držák bitů x 60 mm
1 Návod na obsluhu

Popis dlü

(Obr. A)

1 Drzak bitu
2 Indikator smeru otaceni Utahnout srouby)
3 LED stavu nabijeni baterie
4 Indikator smeru otaceni (Uvolnit srouby)
5 Prepinac smeru otaceni
6 USB prípojka typu C
7 Vypínač Zap/Vyp
8 Pracovní svítilna s LED
9 Predni kryt
10 Magneticky držák bitů
11 Šroubovací bity
12 USB kabel
13 Návod na obsluhu
14 Nabiječka *
15 USB pripojka (typ A)

• Nabiječka není obsažena v rozsahu dodávky. Vhodná nabiječka: HG06825 / HG06825-BS

Technické udaje

Aku šroubovák

Model: HG07075

Jmenovite napeti: 4

Volnoběžné otáčky: n

Utahovací moment (obtižné/

nekomplikované zaroubovani/

odsroubovani podle ISO 5393):

V = (stejnosměrné napěti)

$$ = - - - \left(\text {s t e j n o s m e r n e n a p e t i}\right) $$

A

Ah

K nabijeni bezkabelového nářadi používeje výhradné následujíci nabiječku*:

Informace Hodnota

Název výrobce nebo

ochrannáznámka,

Informace Hodnota Jednotka

Vstupní napěti 100-240 V~

Vstupni frevence 50 / 60Hz

Prüměrná učinnost v aktivním režimu 78,2 %

Spotreba energie ve stavu bez zateze 0,07 W

Vstupni proud 0,3 A

Ochranná třida II /

(dvojita izolace)

Typ pripojeni USB

(typ A)

Doba nabijeni cca 60 min

*Nabiječka není současti rozsahu dodávky. Vhodná nabiječka: HG06825 / HG06825-BS

Doporucená okolní teplota

Během nabijeni:

+4αz+40℃

Během provozu:

0 až +40 °C

Během skladováni:

0a +50^

Hodnoty emisi hluku

Naměréné hodnoty byly stanoveny v souladu s normou EN 62841. Hladina akustického tlaku elektrického nastroje hodnocená jak A je obvykle:

Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 62841:

Srouby

Hodnota emisi vibraci a_h = < 2,5m / s ^2(0,912m / s^2)

Nejistota K: = 1,5 m/s

UPOZORNÉNÍ

Uvedené celkové hodnoty vibraci a uvedené hodnoty emisi hluku byly naměřeny pomoci standardizovanych zkušebnich metod, a mohou být použity k porovnámí Jednoho elektrického nastroje s jiným.

Uvedené celkové hodnoty vibraci a uvedené hodnoty emisi hluku mohou byt použity i pro prédběznému odhadu zatízení.

m VAROVÁNÍ!

Vibrate a hluk pri skutečném použiti elektrických nastrojů se od uvedenych hodnot odchylují v závislosti na způsobu, jakým je elektricky nastroj používán, zejměna typ zpracovávaného obrobku.

Snažte se udržet zatízeni vibracemi a hlukem tak nizké, jak je to Jen možné. Příklady opatřeni ke snízeni zatízeni vibracemi je nošeni rukavic pri používaní nastroje a omezení doby práce. Přitom se musí brát do uvahy vsechny akce provozního cyklu (napřiklad chasy kde je elektrický nastroj vypnut, a ty, u kterych je sice zapnuty, ale beží bez zatízení).

Bezpečnostní pokyny

Vseobecné bezpečnostni poukyny pro elektrické nastroje

m VAROVÁNÍ!

Přečtěte si všechny bezpečnostní poukyny, poukyny, ilustrace a technické udaje, kterými je tento elektrický nastroj opatřen. Nedodrženi následných pouků můze způsobit zraněné elektrický proudem, požár a/ nebo těžká zraněné.

Uschoveite bezpećnostnéPokyny a námody probudoucnost.

Termin použivaný v bezpečnostnich pokynech „elektrický nastroj" se vztahuje na elektrické nastroje napajene ze site (sítovým vedením) nebo elektrické nastroje napajene akumulátorem (bez sítoveho vedení).

Bezpečnost práce na pracovním mistě

a) Udržujte pracovní prostor v Čistotě a dobre osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou věst k urazům.

b) Nepracujte s elektrickym nastrojem ve vybusném prostředi, v pritomnosti hořlavych kapalin, plynů nebo prachu. Elektrické nastroje jsou zdrojem jiskrení, které můze zapálit prach nebo vypary.
c) Pri praci s elektrickymi nastroji udržujte deti a osoby v bezpećné vzdálenosti. Pri Rozptylení muzete ztratit kontrolu nad elektrickým nastrojem.

Elektrická bezpečnost

a) Sifová zastrčka elektrického nastroje se musi hodit do zasuvky. Zastrčka nesmi bytŽadným zpúsobem měnéna. Nepouživeje rozbočovaci zastrčky s uzeměnými elektrickými nastroji. Neupravene zastrčky a odpopvidající zasuvky snizují riziko urazu elektrickým proudem.
b) Vyhněte se kontaktu těla s uzemnémymi povrchy, jako jsou potrubi, radiatóry, sporáky a lednicky. Pokud je vase tělo uzemnéne, existuje zvyşene riziko urazu elektrickým proudem.
c) Chrahte elektrické nastroje préd dešém nebo vlhkem. Proniknutí vody do elektrického nastroje zvyšuje riziko urazu elektrickým proudem.

d) Nezneužívejte prípojné vedení k zavěšování nebo nošeni elektrického nástroje nebo k vyтáhnuti zástrčky ze zásuvky. Udržujte prípojné vedení daleko od tepla, oleje, ostrych hran nebo pohybujicích se Častí. Poškozená nebo spletená prípojné vedení zvyšuju riziko urazu elektrickým proudem.
e) Pokud pracujete s elektrickym nastrojem venku, používejte jen prodlužovaci vedení vchodné i pro venkovní použiti. Použití prodlužovaciho vedení vchodného pro venkovní prostředí snižuje riziko Úrazu elektrickým proudem.
f) Pokud je provoz elektrického nastroje ve vlhkém prostředi nevyhnutny, použije proudový chranič. Použití proudového chraniče snizuje riziko urazu elektrickým proudem.

Bezpečnost osob

a) Bud'te pozorní, sledujte, co deláte a používejte zdravy Rozum pri práci s elektrickým nastrojem.

Nepoužívejte elektrický nastroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvile nepozornosti pri použité elektrického nastroje můze věst k važnám zraněním.

b) Používeje osobní ochranné pomůcký a vždy noste ochranné bryle. Nošeni osobních ochranněch pomůcek, jako je maska proti prachu, neklouzáva bezpečnostní obuv, ochranná prilba nebo ochrana sluchu, v závislostí na povaze a použití elektrického nástroje, snizuje riziko zraněné.
c) Zabrańte nahodnému spuštěné. Ujistěte se, ze elektricky nastroj je vypnutý prydīm, než jej prípojǐte k elektrické siti a/nebo akumulátoru, ho zvednete nebo prěnášite. Pokud prěnášite elektrický nastroj s prstem na spínači nebo zapnutý elektrický nastroj prípojǐte k napájení, můze to věst k nahodám.
d) Před zapnutím elektrického nastroje odstrante vsechny serizovaci nastroje nebo klic na šrouby. Nastroj nebo klic, který ponecháte pripevněk otáčejíci se Časti elektrického nastroje, může věst ke zraněné.
e) Vyhybeje se nenormálímu drženi těla. Dbejte na správný postoj a udržujte za všech okolnosti rovnováhu. To umožnjuje lepsí ovladatelnost elektrického nastroje v neocekávanych situácích.

f) Noste vchodný oděv. Nenoste volné oděv nebo šperky. Udržujte své vlasy a oblečeni mimo dosah pohybujićích se Časti. Volné oděv, šperky nebo dlouhé vlasy mohou byt zachyceny pohybujićimi se Častmi.
g) Pokud lze instalovat zařizení pro odsáványá záchyt prachu, musí byt prípojeno a správně používán. Použít iodsáványí prachu muže snížit nebezpečí týkajíci se prachu.
h) Neukolébeje se ve faleşné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nastroje, a to ani v pripadě, ze iSTE se seznámili s elektrickým nastrojem pri Častém používání. Nedbalé jednámí mûže věst k váznám zraněním během zlomků sekundy.

Upotrebeni a zacházení s elektrickým nastrojem

a) Elektricky nastroj nepretezujte. Použijte pro svou práci určený typ elektrického nastroje. S pomocivhodného elektrického nastroje pracujete lépe a bezpečnéji v zadané oblasti vykonu.
b) Nepouživeje elektrický nastroj, jehož spinač je vadny. Elektrický nastroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí byt opraveno.

c) Před jakýmkoliv serízovánilm, výměnou nastrojovych nastavců nebo prěd uložením nepouživaného elektrického nastroje vyтáhněte zástrčku ze zásuvky a/nebo odstraťe odnimatelný akumulátor. Totopreventivné opatrěné zabraṇije neúmyslnému spušěné elektrického nastroje.
d) Nepouživané elektrické nastroje skladujte mimo dosah deti. Nenechte osoby použivat elektrický nastroj,Pokud nejsou s nim obeznámeni nebo necetli instrukce.Elektrické nastroje jsou nebezpečné, kdyz jsou používány nezkusenymi osobami.
e) Opatrujte elektrické nastroje a nastrojovy nastavec s peci. Zkontrolujte, zda pohyblivé dily bezvadné funguji a nezadiraji se, zda dily nejsou prasklé nebo tak poškozené, ze je narusena funkce elektrického nastroje. Poškozené dily nechte opravit pred použitim elektrického nastroje. Mnoho nahod je zpúsobeno špatné udržovanými elektrickými nastroji.
f) Žezné nastroje udržujte ostré a Čisté. Rádně udržované Žezné nastroje s ostrymi Žeznými brity se méně zadírají a lépe se ovládají.

g) Používeje elektrický nastroj, príslušenstvi a nastrojové nastavce atd. v souladu s temito pokyny. Zohledněte pracovní podmíky a Činnost, která má byt provedena. Použití elektrického nastroje k jiné Činnosti, než je určené použití, můze věst k nebezpečnám situacím.
h) Udržujte rukojeti a uchopy suché, Čisté a bez oleje a tuku. Kluzké rukojeti a uchopy neumoznjuí bezpečnou obsluhu a ovládání elektrického nastroje v neočekávanych situácích.

Upotrebeni akumulatorového nastroje a zacházení s nim

a) Akumulátory nabijeje touze nabiječkami doporučenými vyrobcem. U nabiječky, která je určena pro určity druh akumulatorů, hroží riziko požáru v pripadě jejího použítí s jinými akumúlatory.
b) V elektrickych nastrojich použiveje pouze akumulátory pro ne určene. Použití jin'ych akumulátoru můze zpúsobit poranění a věst ke vzniku požáru.
c) Nepouživaný akumulátor uchováveje v bezpečné vzdálenosti od kancelářskych sponek, minci, klicu, hrebíku, šroubú ājinych malych kovovych preydětů, které by mohly zaprčinit premostěni kontaktů. Zkrat mezi kontakty akumulátoru můze mit za následek popáleniny nebo požár.

d) Pokud isou použity nesprávně, můze z akumulátoruunikat tekutina. Vyhněte se kontaktu s ni. Pri nahodném kontaktu oplachnéte vodou. Pokud sekapalina dostane do očí, požadujte navic lékarskou pomoc. Unikající kapalina z akumulátoru můze věst k podrážděnépis pokožky nebo popáleninám.
e) Nepoužívejte poškozený nebo zmeněny akumulátor. Poškozené nebo upravené akumúátory se mohou chovat nepredvidatelné a věst k požáru, vybuchu nebo nebezpečí zraněné.
f) Nevystavujte akumulátor ohni nebo vysokým teplotám. Ohei nebo teploty nad 130 °C mohou vyvolat explozi.
g) Dodržujte vsechny pokyny k nabijeni a nabijeite akumulátor akumulátorového nastroje nikdy mimo rozsah teplot uvedeny v námodu k obsluze. Nesprávné nabijeni nebo nabijeni mimo priustné rozsah teplot mohou akumulátor zničit a zvyšují riziko vzniku požáru.

OPATRNE! NEBEZPEČI VÍBUCHU! Nikdy nedobíjeite nedobíjtelné baterie.

Chraťe akumulátor prěd horkem, např. i prěd opakovaným slunečním zárlením, ohnéím, vodou a vlhkostí. Existuje nebezpečí exploze.

Servis

a) Nechte elektrické nastroje opravovatjen od kvalifikovaného odborného personálu s použitim originálnich nahradnich dlù. Tim je zajistěno, ze bezpečnost elektrického nastroje zustane zachována.
b) Nikdy neudržujte poskozené akumulátory. Veskerá udrzba akumulatoru musí byt provedena vyrobcem nebo autorizovanými servisními středisky.

BezpečnostníPokyny pro šroubováky

a) Elektricky nastroj držte pri provaděné operaci, kdy můze použitý nastroj dojit do kontaktu se skrytymi vodiči, za izolované rukojeti. Kontakt šroubu s vodičem pod napětím může také dát pod napětí kovové Časti pristroje a zpúsobit uraz elektrickým proudem.
b) Zajistete obrobek. Obrobek drzeny upinacimi pripravky nebo svrakem je drzen bezpecneneji nez rukou.
c) Držte elektrický nastroj pevně. Pri povolováni a uvolnovani šroubů můze dojit krátkodobě k silnám reakcím.
d) Pokud je nastroj během používání zablokován, výrobek okamžite vypněte. Bud'te pripraveni na silné reakce, protože tý mohou zpúsobit zpětný ráz.
e) Pri praci, preprave nebo skladovani pristroje vždy prepnéte prepinač sméru otáčeni zpět do středni polohy (uzamčeno). To zabrání nechtěnému spustěné elektrického nástroje.

Snizeni vibraci a hluku

Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlucné a nods osobní ochranné pomůcky pro sníženi účinků vibrací a hluku.

Následujíci opatřeni umožné snížit vibracemi a hlukem púsobéná rizika:

Používejte výrobek pouze podle jeho učelu a jak je popsánov těchto instrukcích.
Ujistete se, ze je vyrobek bezvadný a je dobre udržován.
Používejte správné nastrojové nastavce pro tento vyrobek a zajistěte, aby byly bezvadné.
Držte vyrobek bezpečné za rukojeti/uchopové plochy.
Udržujte vyrobek podlePokynu a dbeje o dostatechné mazání (je-li aplikovatelné).
Planujte prubeh svych pracitak,aby upotrebeni vyrobku s vysokou hodnotou vibraci bylo Rozlozeno na delsi casové obdobi.

Seznamte se na základé tohoto námodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostnéPokyny a bezpodminéčné se jich držte. To pomálá vyhnout se rizikúm a nebezpecím.

Vždy budte pri použivani vyrobku pozorní, abyste nebezpeci zjistili vcas a mohli Jednat. Vcasny zasah muze zabrnut váznému zraněni nebo poskození majetku.
Pri vadne funkci ihned vyrobek vypněte a odpoje ho od sítě. Nechte to kvalifikovanému odborníkov i zkontrolovat a,Pokud je to nutné, opravit préd opětovným uvedením do provozu.

BezpečnostníPokyny pro nabiječky

Tento prístroi mohou používat déti starší 8 let i osoby se sníženými fyzickými, smyslovými Či mentalínimi schopnostmi nebo s nedostatkem zkušenosti a znalosti, pokud jsou pod dohledem nebo byly poučeny ohledné bezpečného používány prístroje a chapou z toho vyplývajćí nebezpećí.

Děti si nesmí s pristrojem hrát.

Čistěné a uživatelskou udrzbu nesměji provádet děti bez dohledu.

Nenabijte nedobijitelne baterie.

Porušeni tohoto upozorněni vede k rizikům.

Chrahte elektrické komponenty préd vlhkosti.

Abyste zabranychi urazu elektrickYM proudem, neponořujte pristroj nikdy do vody nebo jinych kapalin.

Dodržujte pokyny pro Čišěné, udržbu a opravy.

Přístroi je vhodný pouze pro použití ve vnitřnich prostorách.

Zbytková rizika

I když použijete tento vyrobek obsluhujete podle predpisu, zustavá potencialní riziko pro zraněné a poskození. Následujićne bezpečí mohou kromě jiných nastat v souvislosti s konstrukcá a provedením tohoto vyrobku:

Zdravotni poskozeni vyplyvajici z emise vibraci, je-li vyrobek pouzivan po delsi dobu, nebo neni spravné pouzivan a udržovan.

Osobni a věcné škody zpúsobéné vadnám reznymi nastroji nebo náhlý dopad skryteho objektu během používání.
Nebezpeci zraneni a vecné skody zpusobene letajicimi objekty.

UPOZORNÉNÍ

Tento vyrobek generuje během provozu elektromagnetické pole! Toto pole můze za určitích okolnosti ovlivnovat aktivné nebo pasivné lékarsté implantátу! Chcete-li snížit nebezpečí vázznych nebo smrtnyhch urazú, doporučujeme osobám s lékarstými implantátу, aby konzultovaly svého lékaré a vyrobce zdravotnického implantátu prěd obsluhou vyrobku!

Provoz

- Informace o akumulátoru

Ve integrovaný akumulátor je pri dodání castečné nabit. Lithium-iontové akumúlátory lze dobíjet kdykoliv, aniž by to ovlivnilo jejich zhivotnost. Přerušeni procesu nabijeni akumulátor neposkodi.
Když LED stavu nabijeni baterie 3 pri použití svítí Červéne, je kapacita akumulátoru nižsí než 30% a je třeba akumulátor nabít.
Nikdy nenabijeje vyrobek pri okolnich teplotach nizsich nez +4^ nebo vyssich nez +40^ . Skladovac podminky by mely byt chladné a suché a okolni teplota by mela byt mezi 0^ a +50^ .
Tento vyrobek má vestavěný akumulátor, který nemůže byt vyměnen uživatelem. Aby se zabránilo rizikům, může odstraněné nebo náhradu akumulátoru prověst pouze vyrobce nebo jeho služba zákaznikům nebo podobné kvalifikována osoba. Při likvidaci je třeba upozorni na to, ze tento vyrobek obsahuje akumulátor.

Zahájení nabijeni

(Obr. B)

Pripojte USB kabel 12 na USB pripojku (typ A) 15 nabijecka 14.
Druhý konec kabelu USB 12 pripoje k USB pripojce typu C 6.
Pripojte nabiječku 14 k zásuvce.
LED stavu nabijeni baterie 3 indikuje stav nabijeni:

LED stavu nabijeni baterie 3 Stav nabit

UPOZORNENI: Během procesu nabijeni lze použít pracovní svítilnu s LED 8. Je normálné, ze se rukojeť během nabijeni lehce ohřeje.

Ukončeni nabijeni

Odpoite USB kabel 12 od vyrobku.
Vytáhněte nabíječku 14 ze zásuvky.

Změna směru otáčeni

Stlache prepinač směru otáčeni 5 pro nastavení směru otáčeni (obr. C):

Spinač stlačen Směr Ukazatel směru

Zprava (b)

Utáhnout srouby

Zleva (a) Uvolnit srouby

Pracovní svítilna s LED

Nastavte prepinač směru otáčeni 5 do střední polohy tak, Že vyčníva stejně daleko na obě strany.

Pracovní svítilna s LED 8 může být zapnuta samostatné pro príme osvětlení pracovní oblasti.

Zapněte pracovní svítilnu s LED [8]: Stláčte potom vypínač Zap/ Vyp [7].

Vypněte pracovní svítilnu s LED [8]: Uvolnéte vypínač Zap/Vyp [7].

Vymena bitu a magnetického držaku bitu

Vytáhněte bit 11 ven. Vložte jiný typ bitu nebo magnetický držák bitu 10 do držák u bitu 1 (obr. D).

UPOZORNENI: Bity jsou označeny podle svych rozměru a tvaru. Pokud si nejste jisti, odpovídající bit vyzkouseje, jestli sedi bez vůle v hlavě šroubu.

Předné kryt

Předné kryt 9 může být odebrán, aby se prípojily jiné nástavce, které je možné ziskat od našeho zákaznického servisu (obr. E, F):

A1 Momentový nastavec
A2 Excentrový nástavec
A3 Uhlovy nastavec
A4 Strihaci nastavec

Zapínán/Vypínán

Zapínányi/Vypínányi	Akce
Zap	Stisknéte vypínač Zap/Vyp 7 a podržte ho v poloze. Pracovní svítilna s LED 8 se zapne.
Vyp	Uvolnéte vypínač Zap/Vyp 7. Pracovní svítilna s LED 8 se vypne.

Cisteni a udrzba

Před cistěním nebo provádením prací udžby:

• Nastavte prepinač směru otáčeni 5 do středné polohy. Tim se zabrámí nezamyslenému zapnutí.
• Odstrante USB kabel 12.
• Odstraţe bit 11.
  -Vytáhněte nabíječku 14 ze zásuvky.

Dávejte pozor na to, aby dovnitř vyrobku nepronikly zhádné kapaliny.
Udržujte vyrobek stalečistý, suchý a zbavený oleje nebo mazacích tuků.

Po kaźdem použitá préd uskladněnim odstrante prach.

Pravidelné rădné Čišění pomáhá zajistit bezpečné použivání a prodlužujeŽivotnost vyrobku.
Vyrobek cistete suchou uterkou. Pro těžce pristupná mista použijte mekký kartác.
- Odstraţe hlavnă nečistoty a prach z ventilăčnich otvorů hadrem a měkkým kartáčem.
Vetracótvory musi byt vždy volné.

UPOZORNÉNÍ

Nepoužívejte Žádné chemické, alkalické, abrazivné nebo jiné agresivné Čistici nebo bezinfekčné prostředky k Čištěné výrobku, nebo'ty mohou poskodit jeho povrchy.

Udrzba

Před a po každém použiti: Zkontrolujte vyrobek a jeho príslušenství (sroubovací bitý 11 a magnetický držák bitů 10) na opotrebení a poskození.

V pripadé potreby obnovte prislušensstvi (viz „Výměna bitů a magnetického držák u bitů").

Dodržujte technické požadavky (viz „Technické udaje").

Skladováni

Nastavte prepinač směru otáčeni 5 do střední polohy. Tim se zabrání nezamyslenému zapnutí.
Uchováveje vyrobek v suchém vinitrním prostoru, chráněnémpred prímýslunečním světlem,Pokud možno v původním obalu.

Transport

Tento vyrobek obsahuje dobíjecí lithium-iontoy akumulátor, a proto podlélá právním predpisüm o nebezpečnych latkách. Vyrobek s integrovaným akumulátorem můze byt prepravován bez zvlástnéch požadavku po silnici a na moři.

Baleni a označovani podléhá během prepravy od třétich stran (např. letecké společnosti, kuryra, specičné firmy) zvlástním požadavkům. Pri prepravě prostřednictvím třétího poskytovatele musí byt konzultován expert na nebezpečné zboží.

UPOZORNÉNÍ:

Obal se skláda z ekologickych materialú, které muzete zlikvidovat prostřednictvim mistnich sberen recyklovatelnych materialú.

Pri trideni odpadu se ridte podle označeni obalovych

materialu zkratkami (a) a cisly (b), s nasledujicim

vyznamem: 1-7: umelé hmoty / 20-22: papir a lepenka /

Vyrobek a obalové materiały jsou recyklovatelné, zlikvidujte je odděleně pro lepů odstraněné opadu.

Logo Triman plati jen pro Francii.

O możnostech likvidace vysloužilych zarizení se informujte u správy vaši obce nebo města.

V zajmu ochrany zhivotniho prostrevi yslouzily vyrobek nevyhazujte do domovnico odpadu, ale predeje k odborné likvidaci. O sbernach a jejich oteviracich hodinach se muzete informovat u prislu-sné spravy mesta nebo obce.

Vadné nebo vybité baterie resp. akumulátory se musí, podlesměrnice 2006/66/ES a jejich príslušnych zmen, recyklovat. Baterie, akumulátory i vyrobek odevzdeje t pešt do nabízenych sberen.

Baterie / akumulátory se nesmí zlikvidovat v domácim odpadu. Mohou obsahovat jegovaté těžké kovy a musí se zpracovávat jako zvlástné odpad. Chemické symboly těžkych kovů: Cd = kadmium, Hg = rtuf, Pb = olovo. Proto odevzdeje opotřebované baterie / akumulátory u komunálné sběrný.

Záruka

Vyrobek byl vyroben s nejvyší pečlivostí podle prísnych kvalitativních směrnica a pred odesláním prošel vystupné kontrolou. V pripadě závad mate možnost uplatné zákonních práv vůči prodejci. Vase práva ze zákona nejsou omezena naší níze uvedenou zárukou.

Na tento artikl plati 3 záruka od data zakoupení. Záručné lhúta zaćiná od data zakoupení. Uschoveje si dobre originalPokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto vyrobku vyskytne vada materiálu nebo vyrobní vada, vyrobek Vám -dle našeho rozhodnutí -bezplatné opravíme nebo vyměnímte. Tato záruka zaniká, jestlje se vyrobek poškodi, neodborné použil nebo neobdržel pravidelnou udržbu.

Záruka platí na vady materialu a vyrobní vady. Tato záruka se nevztahuje na díly vyrobku podléhajici opotrebení (napr. na baterie), dalé na poskození křehkych, choulostivych dílù, napr. vypinačú, akumulátorů nebo dílú zhotovenych ze skla.

Postup v pripadé uplatnovány záruky

Pro zajisteni rychleho zpracovani Vaseho pripadu se ridte nasledujicimi pokyny:

Pro vsechny požadavky si pripravtePokladni stvrzenku a cislo artiklu (IAN 384680_2107) jakodklad o zakoupeni.

Cislo artiklu najdete na typovem stitku, gravu're, titulni strance navodu (vlevo dole) nebo na nalepce na zadni nebo spodni strane.

V pripadé poruch funkce nebo jin'ych závad nejdříve kontaktujte, Telefonicky nebo e-mailem, v nasledujćím textu uvedné servisné oddělení.

Vyrobek registrovany jakovadny potom muzete s prilozenym dokladem o zakoupeni (pokladni stvrzenkou) a udaji k zavade a kdy k ni doslo, bezplatne zaslat na adresu servisu, ktera Vam byla sdělena.

Servis

Servis Česká republika

Tel.:

800600632

E-Mail:

[e-mail]

ES prohlášeni o shodě

ES PROHLÁSENÍ O SHODE

Mézinárodni Čslo obchodni poloíky (IAN): 384680_2107 Identifikace produktu: PARKSIDE Aku Šroubovák Čslo modelu: HG07075

Vísi peoansi pryděmět prohláleni je ve shode s prólužnámimi harmonizácnimi pravnoimi prédipísey Unie:

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

C./Caste

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-2:2014

Directive 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

Použité výstrážné upozornenia a symboly. Strana 237

Uvod. Strana 240

Rozsah dodávky. Strana 241

Technické udaje. Strana 243

Bezpečnostné upozornenia Strana 247

Bezpečnostné upozornenia pre nabíjáčky. . . . . . . S trana 258

Zvyskovérizíká. Strana 2

Prevadzka 261

Informacia k akumulatoru. S rana 261

Zmenif smer otacania . S rana 263

Pracovné svetlo LED. Svrana 263

Použité výstrážné upozornenia a symboly

Akumulátorový skrutkovač

Model: HG07075

Menovité napatie: 4 V = (jednosmerne napatie)

Nabijacie napatie: 5 V = = = (jednosmerne napatie)

Maximány nabijací prud: 1,7

Otáčky naprázdno: n 0 = 200^-1

Krutiaci moment (tvrdy/makky

identifikacné cislo podniku

a adresa

Odporučaná teplota okolia

Pochas nabijania:

+4a+40°C

Pochas prevadzky:

0 až +40 °C

Počas skladovania:

0a +50^

Hodnoty emisi hluku

Bezpečnosf' na pracovisku

a) Pracovnú oblast' udržiavajte v Čistote a dobre osvetlenú. Neporiadok alebo neosvetlené pracovné oblastí možu viest' k vzniku urazov.

Elektrická bezpečnosf'

a) Zăstrčka elektrického náradia musi byt' vhodná pre danú zásuvku. Zăstrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zăstrčky spolu s uzemneným elektrickým náradím. Neupravované zăstrčky a vhodné zásuvky znižuju riziko zásahu elektrickým prúdom.
b) Vyhybajte sa telesnému kontaktu s uzemnenymi povrchmi, napr. rur, kureni, sporákov a chladniciek. Ked' je vase telo uzemnené, hrozi zvyşene riziko zasahu elektrickým prudom.
c) Elektrické náradie chránte pred džd'om a vlhkom. Vnikutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prudom.

POZOR! RIZIKO VÍBUCHU! Nikdy nenabíjate nenabíjatelné batérié.

Chránte akumulátor pred teplom, napr. pred stálym slnečnám Žiarením, ohnof, vodou a vlhkostćou. Hroží nebezpečenstvo výbuchu.

Servis

a) Opravou elektrického náradia poverte len kvalifikovany odborny personal pri vyhradnom použiti originánych nahradnych dielov. Tym sa zabezpeci zachovanie bezpečnosti elektrického náradia.

Skráfte Čas používania, používajte režimy s nízkymi vibráciami a nízkym hlukom a používajte osobné ochranné pomôcky na zníženie učinkov vibrácí a hluku.

Produkt udržiavajte podla pokynov a zabezpečte jeho adekvátne mazanie (ak je to možné).

Svoj pracovný postup naplánujte tak, aby sa použivanie produktov s vysokymi vibráciami Rozložilo na dlhsie časové obdobie.

Oboznámte sa s použivaním tohto produktu podl'a tohto námodu na použivanie. Zapamatajte si bezpečnostné upozornenia a bezpodmienečne ich dodržiavajte. To pomáha predchádzaf' rizikám a nebezpečenstvám.

Pri používani tohto produktu vždy postupujte obozretne, aby ste mohli včas identifikovat' nebezpečenstvo a reagovat' nač. Rychly zásah može zabránit' vázznym zraneniam a poskodeniam majetku.

Produkt v priptide nesprávnéj funkcie vypnite a odpoje ho od napájania. Nechajte ho skontrolovat' kvalifikovanym technikom a v priptide potreby ho pred opatovnym použitim nechajte opravit'.

■ Elektrické Časti chránte pred vlhkost'ou.

Nikdy ich neponárajte do vody alebo inych kvapalin, aby ste zabrani zasahu elektrickym prudom.

Prístroi neponárajte pod tecúcu vodu. Riad'te sa pokynmi pre Čistenie, udrzbu a opravy.

Spinač zatlačený z Smer Ukazovatel' smeru

Ak vyrobok dosluzil, v záujme ochranyživotného prostredia ho neodhod'te do domového odpadu, ale odovzdajte na odbornú likvidáciu. Informácie o zbernych miestach a ich otvaracích hodinach ziskate na Vasej prislušnej správe.

Postup v pripe de poškodenia v záruke

Pre zarucenie rychleho spracovania Vasej poziadavky dorzte prosim nasledujuce pokyny:

Pre větky otázky majte pripravenýPokladnicné doklad a Čísló vyrobku (IAN 384680_2107) ako dōkaz o kúpe.

Varnost na delovnem mestu
