BEDIENUNGSANLEITUNG PAS 4 D6 PARKSIDE

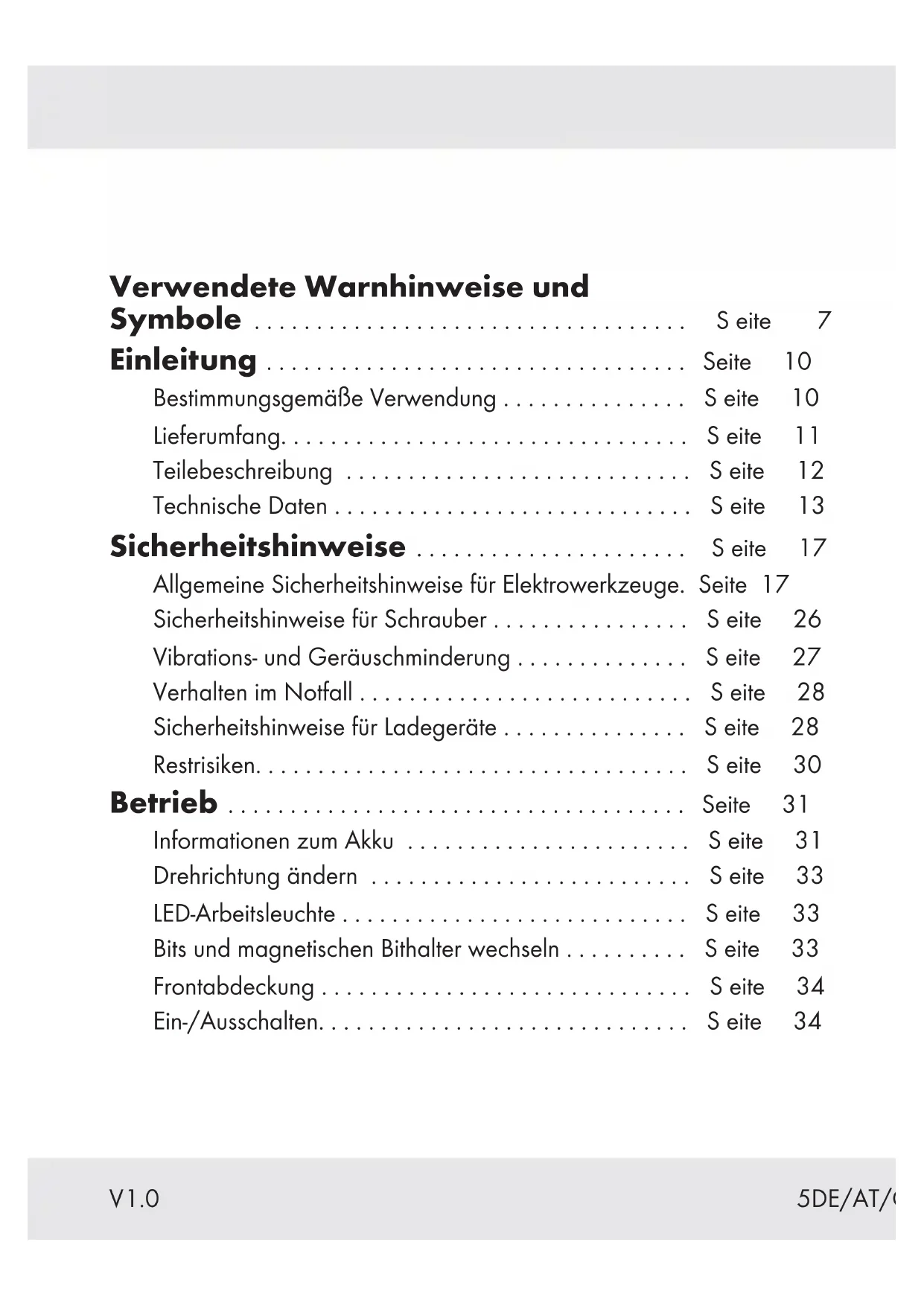

A45DE/AT/CH Verwendete Warnhinweise und Symbole ................................... Seite 7 Einleitung .................................. Seite 10 Bestimmungsgemäße Verwendung ............... Seite 10 Lieferumfang................................. Seite 11 Teilebeschreibung ............................ Seite 12 Technische Daten ............................. Seite 13 Sicherheitshinweise ...................... Seite 17 Allgemeine Sicherheitshinweise für Elektrowerkzeuge. Seite 17 Sicherheitshinweise für Schrauber ................ Seite 26 Vibrations- und Geräuschminderung .............. Seite 27 Verhalten im Notfall ........................... Seite 28 Sicherheitshinweise für Ladegeräte ............... Seite 28 Restrisiken................................... Seite 30 Betrieb ..................................... Seite 31 Informationen zum Akku ....................... Seite 31 Drehrichtung ändern .......................... Seite 33 LED-Arbeitsleuchte ............................ Seite 33 Bits und magnetischen Bithalter wechseln .......... Seite 33 Frontabdeckung .............................. Seite 34 Ein-/Ausschalten.............................. Seite 34 V 1.06 DE/AT/CH Reinigung und Wartung ................. Seite 35 Wartung.................................... Seite 36 Lagerung .................................. Seite 36 Transport .................................. Seite 37 Entsorgung ................................ Seite 38 Garantie ................................... Seite 39 Abwicklung im Garantiefall ..................... Seite 40 Service ..................................... Seite 41 EU-Konformitätserklärung .............. Seite 427DE/AT/CH Verwendete Warnhinweise und Symbole In dieser Bedienungsanleitung und auf der Verpackung werden die folgenden Warnhinweise verwendet: GEFAHR! Dieses Symbol mit dem Signalwort „Gefahr“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. WARNUNG! Dieses Symbol mit dem Signalwort „Warnung“ bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge haben kann. VORSICHT! Dieses Symbol mit dem Signalwort „Vorsicht“ bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mäßige Verletzung zur Folge haben kann. ACHTUNG! Dieses Symbol mit dem Signalwort „Achtung“ zeigt die Gefahr einer möglichen Sachbeschädigung an.8 DE/AT/CH HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen. Stromschlaggefahr! Wechselstrom/-spannung Gleichstrom/-spannung Schutzklasse II Nur in trockenen Innenräumen verwenden. Lesen Sie die Bedienungsanleitung.9DE/AT/CH Li-Ion Lithium-Ionen-Akku

Leerlaufdrehzahl máx. 50°C Schützen Sie den Akku vor Hitze und direkter Sonneneinstrahlung. Schützen Sie den Akku vor Feuer. Schützen Sie den Akku vor Wasser und Feuchtigkeit. min

Umdrehungen pro Minute Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.10 DE/AT/CH AKKU-SCHRAUBER z Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. z Bestimmungsgemäße Verwendung Dieser Akkuschrauber (nachfolgend „Produkt“ oder „Elektrowerkzeug“ genannt) ist zum Festziehen und Lösen von Schrauben vorgesehen. Verwenden Sie stets Einsatzwerkzeuge (Aufsätze und Bit) entsprechend dem bestimmungsgemäßen Gebrauch! Beachten Sie beim Kauf und Gebrauch von Einsatzwerkzeugen die technischen Anforderungen des Produkts (siehe „Technische Daten“). Die LED-Arbeitsleuchte [8] dieses Produkts ist dazu bestimmt, den direkten Arbeitsbereich zu beleuchten.11DE/AT/CH Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für ähnliche Einsatzbereiche bestimmt. z Lieferumfang

WARNUNG! X Das Produkt und die Verpackungs materialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! 1 Akku-Schrauber 1 USB-Kabel 14 Schraubbits x 25 mm: 4 Geschlitzte Bits: SL3 SL4 SL5 SL6 3 Pozidriv-Bits: PZ0 PZ1 PZ2

Sechskant-Bits: H3 H4 H5 1 Magnetischer Bithalter x 60 mm 1 Bedienungsanleitung12 DE/AT/CH z Teilebeschreibung (Abb. A) [1] Bithalter [2] Drehrichtungsanzeige (Schrauben festziehen) [3] Batterieladestatus-LED [4] Drehrichtungsanzeige (Schrauben lösen) [5] Drehrichtungsumschalter [6] USB-Typ-C-Anschluss [7] Ein-/Ausschalter [8] LED-Arbeitsleuchte [9] Frontabdeckung

Magnetischer Bithalter

USB-Anschluss (Typ A)

• Ein Ladegerät ist nicht im Lieferumfang enthalten. Geeignetes Ladegerät: HG06825/ HG06825-BS13DE/AT/CH z Technische Daten Akku-Schrauber Modell: HG07075 Nennspannung: 4 V (Gleichspannung) Ladespannung: 5 V (Gleichspannung) Maximaler Ladestrom: 1,7 A Akku (integriert): Li-Ionen Zellenanzahl: 1 Kapazität: 1,5 Ah Leerlaufdrehzahl: n

Drehmoment (harter/weicher Schraubfall gemäß ISO5393): Max. 10 N m Bit-Halterung: 6,35 mm (1/4") Verwenden Sie ausschließlich folgendes Ladegerät, um das kabellose Werkzeug zu laden * : Information Wert Name oder Handelsmarke des Herstellers, Handelsregisternummer und Anschrift OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße1, 74167 Neckarsulm, DEUTSCHLAND Modellkennung HG06825, HG06825-BS14 DE/AT/CH Information Wert Einheit Eingangsspannung 100–240 V∼ Eingangswechselstromfrequenz 50/60 Hz Ausgangsspannung 5,0 V Ausgangsstrom 1,7 A Ausgangsleistung 8,5 W Durchschnittliche Effizienz im Betrieb 78,2 % Leistungsaufnahme bei Nulllast 0,07 W Eingangsstrom 0,3 A Schutzklasse II / (doppelte Isolierung) Anschlussstyp USB (TypA) Aufladezeit ca. 60 min *Ein Ladegerät ist nicht im Lieferumfang enthalten. Geeignetes Ladegerät: HG06825/ HG06825-BS Empfohlene Umgebungstemperatur Während des Ladens: +4 bis +40 °C Während des Betriebs: 0 bis +40 °C Während der Lagerung: 0 bis +50 °C15DE/AT/CH Geräuschemissionswerte Die gemessenen Werte wurden in Übereinstimmung mit EN 62841 ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: L

= 55,5 dB(A) Schallleistungspegel: L

= 66,5 dB(A) Unsicherheit K: K pA/WA = 3 dB Schwingungsemissionswerte Schwingungsgesamtwerte (Vektorsumme dreier Richtungen), ermittelt entsprechend EN 62841: Schrauben Schwingungsemissions wert a

Unsicherheit K: = 1,5 m/s

Die angegebenen Schwingungs gesamt werte und die angegebenen Geräusch emissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. X Die angegebenen Schwingungs gesamt werte und die angegebenen Geräusch emissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.16 DE/AT/CH

WARNUNG! X Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).17DE/AT/CH Sicherheitshinweise z Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! X Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.18 DE/AT/CH b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.19DE/AT/CH d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.20 DE/AT/CH b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.21DE/AT/CH f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Verwendung und Behandlung des Elektrowerkzeugs a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.22 DE/AT/CH c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.23DE/AT/CH g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.24 DE/AT/CH d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130

können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.25DE/AT/CH VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. max. 50°C Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.26 DE/AT/CH z Sicherheitshinweise für Schrauber a) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. b) Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock fest gehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. c) Halten Sie das Elektrowerkzeug gut fest. Beim Lockern und Lösen von Schrauben kann es zu kurzzeitig zu starken Gegenwirkungen kommen. d) Schalten Sie das Produkt sofort aus, wenn das Werkzeug während der Verwendung blockiert. Machen Sie sich auf starke Gegenwirkungen gefasst, da diese einen Rückstoß verursachen können. e) Stellen Sie den Drehrichtungs-Schalter immer in die mittlere Position (verriegelt), wenn Sie am Gerät arbeiten, es transportieren oder aufbewahren. Dies verhindert, dass das Elektrowerkzeug unbeabsichtigt startet.27DE/AT/CH z Vibrations- und Geräuschminderung Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren. Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern: Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben. Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist. Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind. Halten Sie das Produkt sicher an den Handgriffen/Griffflächen fest. Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar). Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist.28 DE/AT/CH z Verhalten im Notfall Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden. Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden. Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es vom Netz. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen. z Sicherheitshinweise für Ladegeräte

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.29DE/AT/CH Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Laden Sie keine nicht wieder aufladbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen. Schützen Sie elektrische Teile gegen Feuchtigkeit. Tauchen Sie diese nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Gerät nie unter fließendes Wasser. Beachten Sie die Anweisungen für Reinigung, Wartung und Reparatur. Das Gerät ist nur den Gebrauch in Innenräumen geeignet.30 DE/AT/CH z Restrisiken Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten: Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird. Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs. Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte. HINWEIS

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder pas sive medizinische Implantate beein trächtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Per sonen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!31DE/AT/CH z Betrieb z Informationen zum Akku Der integrierte Akku ist bei der Lieferung teilweise geladen. Li-Ionen-Akkus können jederzeit geladen werden, ohne ihre Lebensdauer zu beeinträchtigen. Ein Abbruch des Ladevorgangs beschädigt den Akku nicht. Wenn die Batterieladestatus-LED [3] während der Verwendung rot leuchtet, beträgt die Akkukapazität weniger als 30 % und der Akku muss geladen werden. Laden Sie das Produkt niemals bei Umgebungstemperaturen unter +4 °C oder über +40 °C. Die Lagerbedingungen sollten kühl und trocken sein und die Umgebungstemperatur sollte zwischen 0 °C und +50 °C betragen. Dieses Produkt hat einen eingebauten Akku, welcher nicht durch den Benutzer ersetzt werden kann. Der Ausbau oder Austausch des Akkus darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person erfolgen, um Gefährdungen zu vermeiden. Bei der Entsorgung ist darauf hinzuweisen, dass dieses Produkt einen Akku enthält.32 DE/AT/CH Ladevorgang beginnen (Abb. B) Schließen Sie das USB-Kabel

an den USB-Anschluss (Typ

an. Verbinden Sie das andere Ende des USB-Kabels

mit dem USB-Typ-C-Anschluss [6]. Schließen Sie das Ladegerät [] an eine Steckdose an. Die Batterieladestatus-LED [3] zeigt den Ladestatus an: Batterieladestatus-LED [3] Ladestatus Rot Ladevorgang aktiv Grün Akku geladen HINWEIS: Die LED-Arbeitsleuchte [8] kann während des Ladevorgangs verwendet werden. Es ist normal, dass sich der Griff während des Ladevorgangs leicht erwärmt. Ladevorgang beenden Trennen Sie das USB-Kabel

vom Produkt. Ziehen Sie das Ladegerät

aus der Steckdose.33DE/AT/CH z Drehrichtung ändern Drücken Sie den Drehrichtungsumschalter [5] durch, um die Drehrichtung einzustellen (Abb. C): Schalter gedrückt von Richtung Richtungsanzeige Rechts (b) Schrauben festdrehen [2] Links (a) Schrauben lösen [4] z LED-Arbeitsleuchte Stellen Sie den Drehrichtungsumschalter [5] auf die mittlere Position, so dass er auf beiden Seiten gleich weit herausragt. Die LED-Arbeitsleuchte [8] kann separat eingeschaltet werden, um den direkten Arbeitsbereich zu beleuchten. LED-Arbeitsleuchte [8] einschalten: Drücken Sie den Ein-/ Ausschalter [7]. LED-Arbeitsleuchte [8] ausschalten: Lassen Sie den Ein-/ Ausschalter [7] los. z Bits und magnetischen Bithalter wechseln Ziehen Sie den Bit

heraus. Setzen Sie einen anderen Bit-Typ oder den magnetischen Bithalter

in den Bithalter [1] ein (Abb. D).34 DE/AT/CH HINWEIS: Bits sind nach ihren Abmessungen und ihrer Form beschriftet. Falls Sie unsicher sein sollten, probieren Sie den entsprechenden Bit aus, um zu prüfen, ob er ohne Spielraum im Schraubkopf sitzt. z Frontabdeckung Die Frontabdeckung [9] kann abgenommen werden, um andere von unserem Kundendienst erhältliche Aufsätze anzubringen (Abb. E, F): A1 Drehmoment-Aufsatz A2 Exzenter-Aufsatz A3 Winkel-Aufsatz A4 Schneid-Aufsatz z Ein-/Ausschalten Ein-/Ausschalten Aktion Ein Drücken Sie den Ein-/ Ausschalter [7] ein und halten Sie ihn in Position. Die LED-Arbeitsleuchte [8] schaltet sich ein. Aus Lassen Sie den Ein-/Ausschalter [7] los. Die LED-Arbeitsleuchte [8] erlischt.35DE/AT/CH z Reinigung und Wartung Vor der Reinigung oder Durchführung von Wartungsarbeiten: – Stellen Sie den Drehrichtungsumschalter [5] in die mittlere Position. Dies verhindert ein unbeabsichtigtes Einschalten. – Entfernen Sie das USB-Kabel

– Entfernen Sie den Bit

– Ziehen Sie das Ladegerät

aus der Steckdose. Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen. Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung. Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts. Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste. Entfernen Sie insbesondere Schmutz und Staub von den Lüftungsöffnungen mit einem Tuch und einer weichen Bürste. Lüftungsöffnungen müssen immer frei sein. HINWEIS

Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.36 DE/AT/CH z Wartung Vor und nach jedem Gebrauch: Prüfen Sie das Produkt und sein Zubehör (Schraubbits

und magnetischen Bithalter

) auf Verschleiß und Beschädigungen. Erneuern Sie bei Bedarf das Zubehör (siehe „Bits und magnetischen Bithalter wechseln“). Beachten Sie die technischen Anforderungen (siehe „Technische Daten“). z Lagerung Stellen Sie den Drehrichtungsumschalter [5] in die mittlere Position. Dies verhindert ein unbeabsichtigtes Einschalten. Lagern Sie das Produkt in einem trockenen Innenraum, geschützt vor direkter Sonneneinstrahlung, vorzugsweise in der Originalverpackung.37DE/AT/CH z Transport Dieses Produkt enthält einen wiederaufladbaren Li-Ionen-Akku und unterliegt daher der gesetzlichen Regelungen zu Gefahrstoffen. Das Produkt mit integriertem Akku kann ohne besondere Anforderungen auf der Straße und auf See transportiert werden. Die Verpackung und Kennzeichnung unterliegt beim Transport durch Drittanbieter (z. B. Fluglinie, Kurier, Spediteur) besonderen Anforderungen. Beim Transport durch Drittanbieter muss ein Experte für Gefahrengut konsultiert werden. HINWEISE: Der integrierte Li-Ionen-Akku darf ausschließlich von geschultem oder qualifiziertem Personal entnommen werden. Um den Akku aus dem Gehäuse zu entnehmen, muss der Akku leer sein und die Schrauben des Gehäuses müssen gelöst werden. Die Akkuanschlüsse müssen einzeln getrennt und isoliert werden.38 DE/AT/CH z Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7 : Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.39DE/AT/CH Umweltschäden durch falsche Entsorgung der Batterien / Akkus! Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab. z Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.40 DE/AT/CH Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. z Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer ( IAN 384680_2107) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.41DE/AT/CH z Service Service Deutschland Tel.: 0800 5435 111 E-Mail: owim@lidl.de Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800562153 E-Mail: owim@lidl.ch42 DE/AT/CH z EU-Konformitätserklärung43GB/IE Warnings and symbols used ............ Page 45 Introduction ............................... Page 48 Intended use................................. Page 48 Scope of delivery............................. Page 49 Description of parts ........................... Page 50 Technical data ............................... Page 51 Safety instructions........................ Page 55 General power tool safety warnings .............. Page 55 Safety guidelines for screwdrivers ................ Page 64 Vibration and noise reduction ................... Page 65 Behaviour in emergency situations................ Page 66 Battery charger safety warnings ................. Page 66 Residual risks ................................ Page 68 Use.......................................... Page 69 Battery information............................ Page 69 Changing rotary direction ...................... Page 71 LED work light ............................... Page 71 Changing bits and magnetic bit holder ............ Page 71 Front cover .................................. Page 72 Switching on/off ............................. Page 7244 GB/IE Cleaning and maintenance .............. Page 73 Maintenance ................................ Page 74 Storage .................................... Page 74 Transportation ............................ Page 75 Disposal.................................... Page 76 Warranty .................................. Page 77 Warranty claim procedure...................... Page 78 Service..................................... Page 79 EC declaration of conformity............ Page 8045GB/IE Warnings and symbols used The following warnings are used in this user manual and on the packaging: DANGER! This symbol with the signal word “Danger” indicates a hazard with a high level of risk which, if not avoided, will result in serious injury or death. WARNING! This symbol with the signal word “Warning” indicates a hazard with a medium level of risk which, if not avoided, could result in serious injury. CAUTION! This symbol with the signal word “Caution” indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury. ATTENTION! This symbol with the signal word “Attention” indicates a possible property damage.46 GB/IE NOTE: This symbol with the signal word “Note” provides additional useful information. Risk of electric shock! Alternating current / voltage Direct current / voltage Protection class II Use in dry indoor rooms only. Read the instruction manual.47GB/IE Li-Ion Lithium-Ion battery
