Producttype	Muur split airconditioner
Merk	LG
Model	AP09RT
Installatietype	Muurophanging
Koelmiddel	R32 (ontvlambaar)
Koelcapaciteit	2,5 kW (ongeveer 9 000 BTU/h)
Verwarmingscapaciteit	2,8 kW (ongeveer 9 600 BTU/h)
Voedingsspanning	220-240 V ~ 50/60 Hz
Afmetingen binnenunit (L×H×D)	900 × 300 × 200 mm
Afmetingen buitenunit (L×H×D)	800 × 550 × 300 mm
Gewicht binnenunit	10 kg
Gewicht buitenunit	30 kg
Geluidsniveau (binnen)	30-50 dB(A) afhankelijk van snelheid
Connectiviteit	Wi-Fi (2,4 GHz) via LG ThinQ-app
Functies	Koeling, verwarming, ontvochtiging, ventilator, Jet-modus, slaapmodus, timer, oscillatie, luchtreiniging
Filters	Microstof filter (wasbaar), optioneel drievoudig filter (actieve kool)
Sensoren	PM1.0-sensor voor luchtkwaliteit
Onderhoud	Reinig het microstof filter elke maand
Veiligheid	Automatische herstart, zelfdiagnose, veiligheidsvergrendeling
Meegeleverde accessoires	Draadloze afstandsbediening, batterijen, afstandsbedieninghouder

Veelgestelde vragen - AP09RT LG

Hoe gebruik ik de Jet-modus om snel te koelen?

Druk op de knop JET MODE op de afstandsbediening. De airconditioner blaast gedurende 30 minuten koude lucht op vol vermogen, waarna de temperatuur wordt ingesteld op 18 °C. Gebruik Pijltje omhoog/omlaag om de temperatuur indien nodig aan te passen.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterijen: plaats twee nieuwe AAA-batterijen met inachtneming van de polariteit. Als het probleem aanhoudt, gebruik dan de ON/OFF-knop op de binnenunit (open het voorpaneel). De airconditioner werkt dan in de automatische modus.

Hoe reinig ik het microstof filter?

Schakel de stroom uit. Open het voorpaneel, til de ionisator op en verwijder het filter. Reinig het met een stofzuiger of een zachte borstel. Was het microstof filter nooit met water. Plaats het terug door de haken vast te klikken.

Waarom koelt mijn airconditioner niet?

Controleer of de geselecteerde modus Koeling is (pictogram ❄). Zorg ervoor dat de ingestelde temperatuur lager is dan de kamertemperatuur. Reinig het microstof filter als het verstopt is. Verwijder eventuele obstructies voor de binnen- of buitenunit.

Hoe stel ik de timer in zodat het apparaat automatisch uitschakelt?

Druk meerdere keren op TIMER tot het uitschakelpictogram (OFF) knippert. Gebruik Pijltje omhoog/omlaag om het aantal uren te kiezen (maximaal 7). Bevestig met SET/CANCEL. Om te annuleren, druk op CANCEL.

Wat betekent het knipperende lampje op de binnenunit?

Een lampje dat knippert met tussenpozen van 2 seconden geeft een zelfdiagnosefout aan. Raadpleeg het hoofdstuk Problemen oplossen in de handleiding of neem contact op met een erkende service om de foutcode te identificeren.

Hoe verbind ik de airconditioner met de LG ThinQ-app?

Download de LG ThinQ-app uit Google Play of de App Store. Schakel op uw smartphone mobiele data uit en maak verbinding met uw 2,4 GHz Wi-Fi-netwerk. Volg de instructies in de app om uw apparaat te registreren. Controleer of het Wi-Fi-pictogram op het bedieningspaneel brandt.

Kan ik de airconditioner zonder afstandsbediening gebruiken?

Ja, open het voorpaneel of de horizontale lamellen en druk op de ON/OFF-knop op de binnenunit. De temperatuur wordt automatisch ingesteld (22 °C bij koeling, 22-24 °C bij verwarming) en u kunt de ventilatorsnelheid niet aanpassen.

Hoe activeer ik de slaapmodus voor een comfortabele slaap?

Zet het apparaat aan, druk meerdere keren op FUNC tot het slaapmodusicoon (halve maan) verschijnt. Stel de duur (1 tot 7 uur) in met Pijltje omhoog/omlaag en bevestig met SET/CANCEL. De temperatuur stijgt geleidelijk met 2 °C in de koude modus voor een betere slaap.

Wat te doen bij waterlekkage uit de binnenunit?

Schakel onmiddellijk de stroom uit en neem contact op met een erkende reparateur. Gebruik het apparaat niet. Controleer of de afvoerslang niet verstopt of verkeerd geïnstalleerd is. Een lekkage kan duiden op een probleem dat professionele hulp vereist.

GEBRUIKSAANWIJZING AP09RT LG

Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

VEILIGHEIDSVOORSCHRIFTEN 3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 4

GEBRUIK 11

Aanwijzingen voor het gebruik 11

Onderdelen en functies 11

Draadloze afstandsbediening. 12

De airconditioner automatisch herstarten. 17

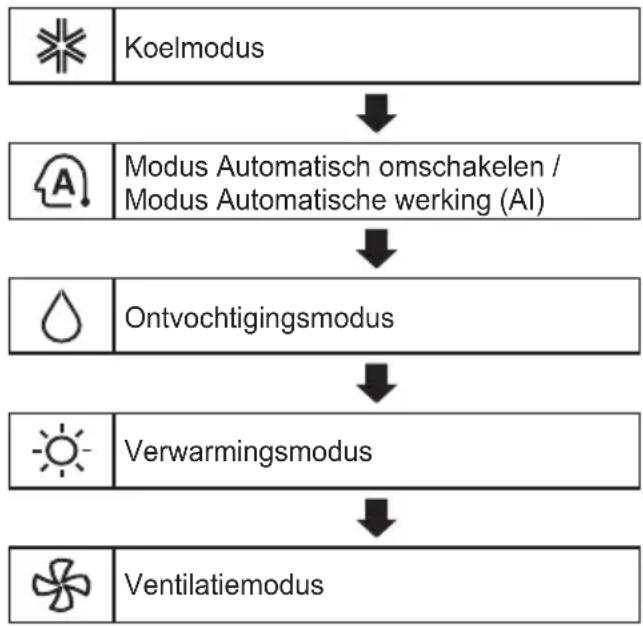

Gebruik van de functie modus 17

De functie Jet Mode gebruiken 20

De functie Ventilatiesnelheid gebruiken 21

De functie luchtstroomrichting gebruiken 21

De aan/uit-timer instellen 22

De Slaapfunctie (optioneel) gebruiken 23

De Eenvoudige slaapfunctie (optioneel) gebruiken 23

De functie Energiebesparing (optioneel) gebruiken 24

De functie Licht uit (optioneel) gebruiken 24

De functie Comfortlucht (optioneel) gebruiken 24

De functie Energiecontrole (optioneel) gebruiken 25

Hoe luchtzuivering te gebruiken 25

Controle van de algemene luchtkwaliteit 26

Speciale functies gebruiken 28

SMART FUNCTIONS 29

LG ThinQ applicatie 29

Smart Diagnosis 31

ONDERHOUD 32

Vervangen en reinigen van de microstoffilter

Vervang het drievoudige filter (optioneel).

Reinig de PM1,0-sensor.

PROBLEEMOPLOSSING

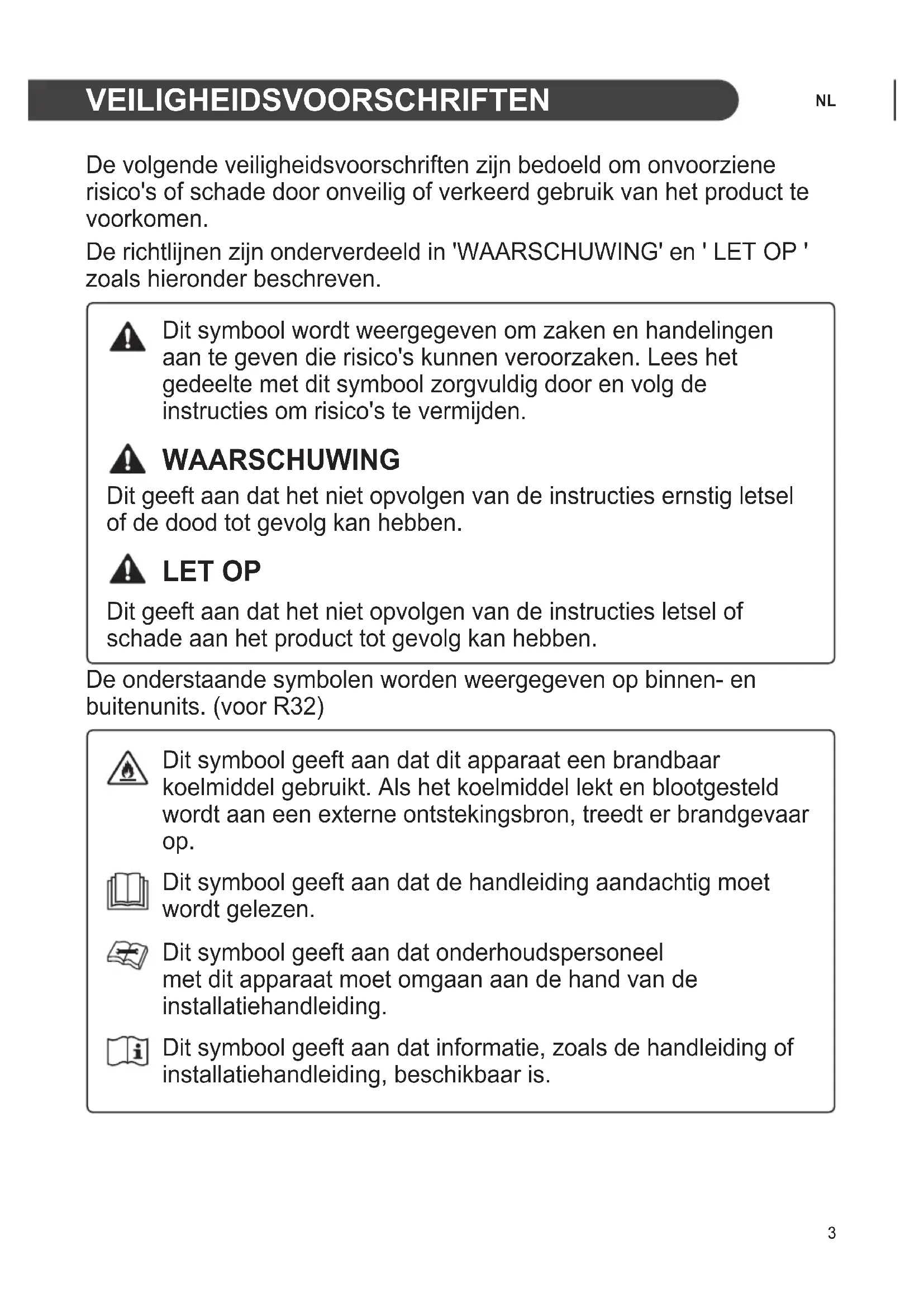

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen.

De richtlijnen zijn onderverdeeld in 'WAARSCHUWING' en 'LET OP' zoals hieronder beschreven.

Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden.

WAARSCHUWING

Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben.

LET OP

Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben.

De onderstaande symbolen worden weergegeven op binnen- en buitenunits. (voor R32)

Dit symbool geeft aan dat dit apparaat een brandbaar koelmiddel gebruikt. Als het koelmiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, treedt er brandgevaar op.

Dit symbool geeft aan dat de handleiding aandachtig moet worden gelezen.

Dit symbool geeft aan dat onderhoudspersoneel met dit apparaat moet omgaan aan de hand van de installatiehandleiding.

Dit symbool geeft aan dat informatie, zoals de handleiding of installatiehandleiding, beschikbaar is.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

Volg, om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen, de basisvoorzorgsmaatregelen, met inbegrip van de volgende:

Kinderen in het gezin

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij ze met betrekking tot het gebruik van dit apparaat geïnstrueerd zijn door of onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht worden gehouden om te garanderen dat ze niet met het apparaat spelen.

Voor gebruik in Europa:

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

Installatie

• Installeer de airconditioner niet op een onstabiel oppervlak of op een plek waar gevaar op vallen bestaat.
• Neem contact op met een geautoriseerd servicecentrum voor de installatie of verplaatsing van de airconditioner.
• Installeer het paneel en de afdekking van de schakelkast veilig.
• Installeer de airconditioner niet op een plek waar ontvlambare vloeistoffen of gassen zoals diesel, propaan, verfverdunner etc. zijn opgeslagen.
• Zorg ervoor dat de buis en voedingskabel die de units binnen en buiten verbinden niet te strak getrokken worden bij het installeren van de airconditioner.
• Gebruik een standaard stroomonderbreker en zekering die geschikt zijn voor de klasse van de airconditioner.
• Voer geen gas of lucht in het systeem, met uitzondering van de specifieke koelvloeistof.
• Gebruik een niet-ontvlambaar gas (stikstof) om op lekkage te controleren en lucht te verwijderen; het gebruik van perslucht of ontvlambaar gas kan tot vuur of explosie leiden.
• De binnen/buitenaansluitingen moeten stevig vastgezet worden en de kabel moet correct gelegd worden, zodat er geen spanning op staat en de kabel uit de aansluitingen getrokken kan worden. Onjuiste of slechte verbindingen kunnen leiden tot warmteproductie of vuur.
• Installeer een specifieke elektrische aansluiting en stroomonderbreker, voordat u de airconditioner gebruikt.
• Sluit de aardekabel niet aan op een gasleiding, een bliksemafleider of een telefoonaarding.
• Zorg ervoor dat alle noodzakelijke ventilatieopeningen niet worden belemmerd. (voor R32)
• De middelen voor het loskoppelen moeten voorzien zijn in de vaste bedrading in overeenstemming met de bedradingsregels.
• Installeer de unit niet in mogelijk explosieve atmosferen.

Gebruik

• Gebruik alleen de delen die op de lijst met onderdelen staan. Probeer het apparaat nooit te wijzigen.
• Zorg ervoor dat kinderen niet op de unit buiten klimmen of er op slaan.
• Leg lege batterijen op een plek waar geen gevaar op vuur bestaat.
• Gebruik alleen de op het label van de airconditioner gespecifieerde koelvloeistof.
• Onderbreek de stroomtoevoer als er lawaai, stank of rook uit de airconditioner komt.
• Plaats geen ontvlambare substanties, zoals diesel, benzeen of verdunner, in de buurt van de airconditioner.
• Neem contact op met een geautoriseerd servicecentrum als de airconditioner onder water heeft gestaan bij een overstroming.
• Gebruik de airconditioner niet gedurende een langere periode in een kleine ruimte zonder voldoende ventilatie.
• In geval van een gaslek (zoals Freon, propaangas, LP-gas etc.) voor het opnieuw gebruiken van de airconditioner goed ventileren.
• Neem contact op met een geautoriseerd servicecentrum of een dealer voor de reiniging van de binnenzijde. Het gebruik van agressieve schoonmaakmiddelen kan leiden tot corrosie of schade aan de unit.
• Zorg voor voldoende ventilatie als de airconditioner tegelijk met een verwarmend apparaat, zoals een verwarming, gebruikt wordt.
• Blokkeer de luchttoevoer en -uitvoer niet.
• Steek geen handen of objecten in de luchttoevoer of -uitvoer als de airconditioner aan staat.
• Zorg ervoor dat de stroomkabel niet vuil, los of kapot is.
• Zorg ervoor dat u de airconditioner nooit aanraakt of repareert met natte handen.
• Plaats geen voorwerpen op de stroomkabel.
• Plaats geen verwarming of andere verwarmende apparaten in de buurt van de stroomkabel.
• Wijzig of verleng de stroomkabel niet. Krassen of loslatende isolatie op de stroomkabel kan leiden tot vuur of elektrische schok en moet worden vervangen.
• Onderbreek de stroomtoevoer onmiddellijk in het geval van stroomstoring of een onweersbui.
• Zorg ervoor dat de voedingskabel er niet uit kan worden getrokken of beschadigd kan raken tijdens het gebruik.
• Raak de koelmiddelleiding, de waterleiding of interne onderdelen niet aan wanneer het apparaat werkt of onmiddellijk na de werking.

Onderhoud

• Maak het apparaat niet schoon door direct water op het product te spuiten.
• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

• Installatie of reparaties die uitgevoerd worden door ongeautoriseerde personen kunnen u en anderen in gevaar brengen.
• Iedere persoon die betrokken is bij het werken aan of het openen van een koelcircuit, moet een geldig certificaat van een door de industrie erkende beoordelingsinstantie bezitten dat hen de bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met de door de industrie erkende beoordelingsspecificaties. (voor R32)
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarvoor de hulp van ander gekwalificeerd medewerker vereist is, moeten worden uitgevoerd onder toezicht van een persoon die bevoegd is om brandbare koelmiddelen te gebruiken. (voor R32)
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde technicus, die bekend is met de veiligheidsprocedures en die over het juiste gereedschap en testinstrumenten beschikt.
• Het niet lezen en opvolgen van alle instructies uit deze handleiding kan leiden tot slechte werking van het apparaat, schade aan eigendommen, persoonlijk letsel en/of de dood.
• Dit apparaat dient geïnstalleerd te worden conform de nationale richtlijnen voor de bedrading.
• Indien een stroomkabel vervangen moet worden, dienen de werkzaamheden hiervoor uitgevoerd te worden door geautoriseerd personeel, dat uitsluitend originele reserveonderdelen gebruikt.
• Dit apparaat moet correct geaard worden om het risico op een elektrische schok te minimaliseren.
• Snijd de aardingskabel niet door en verwijder deze niet uit het stopcontact.
• Het bevestigen van de aardingsadapter aan de houder van de afdekschroef op de muur aardt het apparaat niet, tenzij de afdekschroef van metaal is, niet geïsoleerd is en de muurhouder geaard is door de huisbedrading.
• Laat de muurhouder en het circuit controleren door een gekwalificeerde elektricien als u twijfelt of de airconditioner goed geaard is.
• De koelvloeistof en het isolatiegas die gebruikt worden in dit apparaat vereisen speciale procedures voor de verwijdering ervan. Neem contact op met een onderhoudsmonteur of een gelijksoortig gekwalificeerd persoon voordat u deze verwijdert.
• Indien de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of zijn onderhoudsmonteur om gevaren te vermijden.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte, waarvan de grootte overeenkomt met de ruimte die voor het gebruik is opgegeven. (voor R32)
• Het apparaat moet worden opgeslagen in een ruimte zonder continu open vuur (bijvoorbeeld een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld een werkende elektrische verwarmingsinrichting). (voor R32)
• Het apparaat moet worden opgeslagen om te voorkomen dat mechanische schade optreedt. (voor R32)

LET OP

Volg om het risico op licht letsel aan personen, slechte werking of schade aan het product of eigendommen bij het gebruik van dit product te verlagen de algemene voorzorgsmaatregelen, met inbegrip van de volgende, op:

Installatie

• Installeer de airconditioner niet in een gebied waar deze direct is blootgesteld aan zeewind (zoutnevel).
• Installeer de afvoerpijp correct voor een goede afvoer van het condenswater.
• Wees voorzichtig bij het uitpakken of installeren van de airconditioner.
• Raak tijdens de installatie of reparatie lekkende koelvloeistof niet aan.
• Verplaats de airconditioner met twee of meer personen of gebruik een heftruck.
• Installeer de unit buiten op zo'n manier dat deze beschermd is tegen direct zonlicht. Plaats de unit binnen niet op een plek waar deze direct blootgesteld is aan zonlicht via de ramen.
• Verwijder het verpakkingsmateriaal, zoals schroeven, nagels, plastic zakken of batterijen en gebruik een goede verpakking na installatie of reparatie.
• Installeer de airconditioner op een plek waar het lawaai van de unit buiten of de uitlaatgassen niet voor overlast bij de buren zorgen. Als u dit niet doet, kan dit conflicten met de buren tot gevolg hebben.

Gebruik

• Verwijder de batterijen als de afstandsbediening gedurende een langere periode niet gebruikt wordt.
• Zorg ervoor dat de filter geïnstalleerd is voordat de airconditioner gebruikt wordt.
• Controleer na installatie of reparatie van de airconditioner of er koelmiddel lekt.
• Plaats geen voorwerpen op de airconditioner.
• Mix nooit verschillende soorten batterijen, of oude en nieuwe batterijen in de afstandsbediening.
• Laat de airconditioner niet gedurende lange tijd werken als de luchtvochtigheid zeer hoog is of als er een deur of raam open staat.
• Gebruik de afstandsbediening niet meer als een batterij vloeistof gelekt heeft. Spoel goed af met schoon water als uw kleren of huid blootgesteld zijn aan de lekkende vloeistof van de batterij.
• Stel geen personen, dieren of planten gedurende langere periodes bloot aan de koude of warme wind van de airconditioner.
• Indien de lekkende batterijvloeistof ingeslikt wordt: de mond goed spoelen en contact opnemen met een arts.
• Drink het door de airconditioner afgevoerde water niet.
• Gebruik het product niet voor speciale doeleinden, zoals het conserveren van eten, kunstwerken etc. Dit betreft een airconditioner voor consumenten, geen nauwkeurig koelsysteem. Er bestaat risico op schade of verlies van eigendommen.
• Laad de batterijen niet opnieuw op en haal ze niet uit elkaar.

Onderhoud

• Raak de metalen delen van de airconditioner nooit aan bij het verwijderen van de microstoffilter.
• Gebruik een stevige stoel of ladder bij het schoonmaken, onderhouden of repareren van de airconditioner op hoogte.
• Gebruik nooit sterke schoonmaak- of oplosmiddelen bij het reinigen van de airconditioner en spuit niet met water. Gebruik een zachte doek.

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Koel binnen niet op een excessieve manier. Dit kan schadelijk zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Blokker zonlicht met gordijnen of luiken als u de airconditioner gebruikt.
• Houd ramen en deuren goed gesloten als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te laten circuleren.
• Laat de ventilator sneller draaien om lucht binnen snel af te koelen of op te warmen, in een korte periode.
• Open de ramen regelmatig om te ventileren, de kwaliteit van de binnenlucht kan verslechteren als de airconditioner gedurende langere periodes gebruikt worden.
• Reinig de microstoffilters per maand, of eerder indien nodig. Stof en verontreinigingen die in de microstoffilter worden opgevangen, kunnen de luchtstroom blokkeren of de prestaties van de unit verminderen.

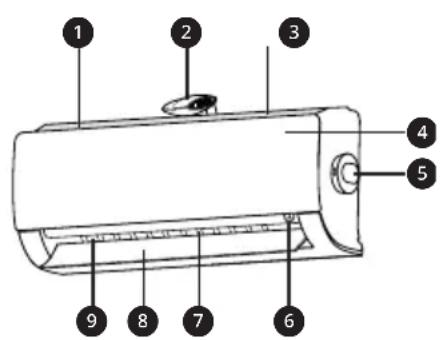

Onderdelen en functies

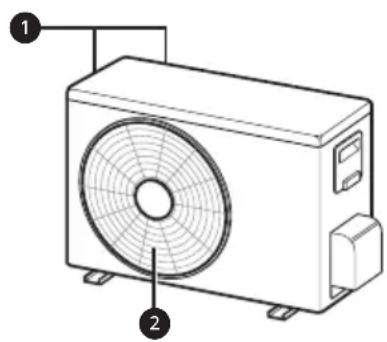

Unit binnen Unit buiten

Luchtfilter + microstoffilter 2 Ionisator 3 Luchttoevoer 4 Voorpaneel PM1,0 sensor 6 Aan-/uitknop Luchtdeflector (vertical rooster) 8 Luchtdeflector (horizontale klep) 9 Luchtafvoer

Luchttoevoeropeningen Luchtafvoeropeningen

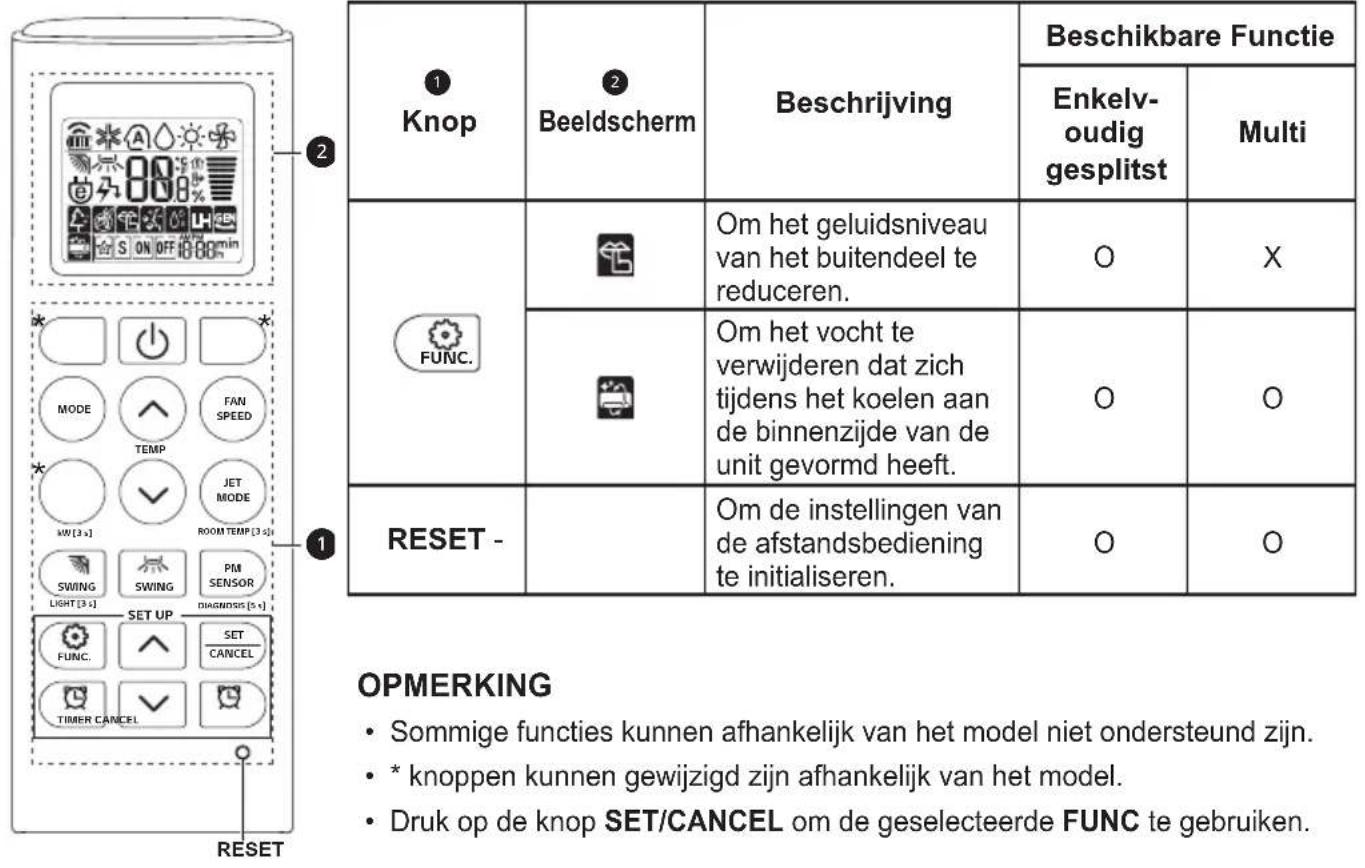

OPMERKING

• Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

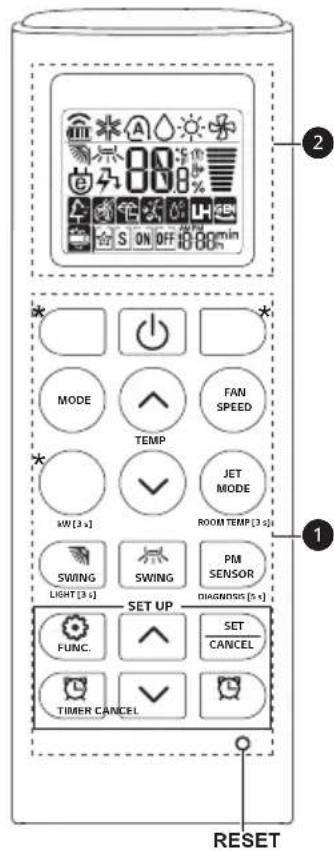

Draadloze afstandsbediening

Batterijenplaatsen

Vervang de batterijen indien het display van de afstandsbediening vervaagt. Plaats AAA (1,5V) batterijen voordat u de afstandsbediening gebruikt.

1 Verwijder het batterijklepje.

2 Plaats de nieuwe batterijen en zorg ervoor dat de + en - aansluitingen van de batterijen correct geplaatst zijn.

De houder van de afstandsbediening installeren

Plaats om de afstandsbediening te beschermen de houder op een plek waar geen direct zonlicht is.

1 Kies een veilige en makkelijk toegankelijke plek. 2 Bevestig de houder door de 2 schroeven stevig vast te draaien met een schroevendraaier.

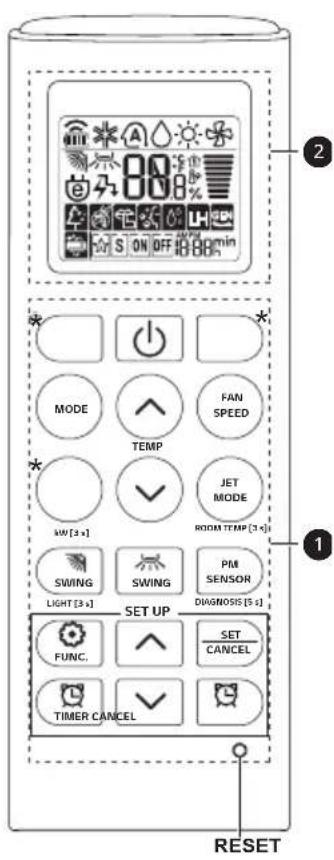

Methode voor gebruik

Richt om deze te gebruiken de afstandsbediening op de signaalontvanger aan de rechterkant van de airconditioner.

OPMERKING

• De afstandsbediening kan andere elektronische apparaten aansturen, indien deze erop gericht worden. Zorg ervoor dat de afstandsbediening op de signaalontvanger van de airconditioner gericht wordt.
• Gebruik voor een goede werking een zachte doek om de ontvanger en zender van het signaal schoon te maken. In het geval een functie niet op het product beschikbaar is, zal er ook geen buzzergeluid te horen zijn als de knop voor deze functie op de afstandsbediening wordt ingedrukt. Behalve bij de functies Richting luchtstroom (SWING), Energieweergave (kW [3 s]), Luchtzuivering

De tijd instellen

1 Plaats de batterijen.

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren. 3 Druk op de knop SET/CANCEL om het te voltooien.

OPMERKING

• De aan/uit-timer is beschikbaar nadat de tijd is ingesteld.

De airconditioner gebruiken zonder de afstandsbediening

U kunt de ON/OFF-knop van de unit binnen gebruiken om de airconditioner aan of uit te zetten, als de afstandsbediening niet beschikbaar is.

1. Open het voorpaneel (Type 2) of de horizontale klep (Type 1). 2. Druk op de knop ON/OFF.

Type 1

Type 2

OPMERKING

• De stappenmotor kan kapotgaan als de horizontale klep snel opent.
• De capaciteit en de ventilator zijn te hoog ingesteld.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• De temperatuur kan niet veranderd worden bij het gebruik van deze noodknop voor ON/OFF.
• Voor modellen die alleen koelen is de temperatuur ingesteld op 22°C
• Voor modellen die koelen en verwarmen is de temperatuur ingesteld van 22 tot 24°C

Het gebruik van de draadloze afstandsbediening

U kunt de airconditioner beter gebruiken met de afstandsbediening.

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelv-oudig gesplitst	Multi
	-	Om de air conditioner aan of uit te zetten.	○	○
TEMP	88°C	Om de gewenste kamertemperatuur voor de koelings-, verwarmings- of overgangsmodus aan te passen.	○	○
MODE	※	Om de koelingmodus te selecteren.	○	○
		Om de verwarmingsmodus te selecteren.	○	○
		Om de ontvochtigingsmodus te selecteren.	○	○
		Om de ventilatiemodus te selecteren.	○	○
	A	Om de automatische overgangs-/automatische werkingsmodus te selecteren.	○	○
JET MODE	Po	Om de kamertemperatuur snel te veranderen.	○	○
FAN SPEED		Om de ventilatiesnelheid aan te passen.	○	○
SWING SWING		Om derichting van de luchtstroom verticaal of horizontaal aan te passen.	○	○

OPMERKING

• Knoppen kunnen gewijzigd zijn afhankelijk van het model.
• Als het systeem is aangesloten op de Multi-buiteneenheid, is het mogelijk dat de functies Energieweergave, Energiecontrole, Stille functie en de Smart Diagnosis-functie niet worden ondersteund.

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelv-oudig gesplitst	Multi
TIMER	ON OFF	Om de airconditioner automatisch op de gewenstearend aan of uit te zetten.	O	O
SET/CANCEL	-	Om de speciale functies en timer in te stellen/te annuleren.	O	O
CANCEL	-	Om deinstallingen van de timer te annuleren.	O	O
√	-	Om dearend aan te passen.	O	O
LIGHT [3 s]	-	Om de holderheid van het scherm op de unit binnen in te stellen.	O	O
ROOM TEMP [3 s]	8	Om de kamertemperatuur waar te Geven.	O	O
*COMFORT AIR	7	Om de luchtstroom aan te passen om de wind af te buigen.	O	O
kW [3 s]	-	Om in te stellen of informatie met betrekking tot de energia wel of nicht weergegeven要去 worden.	O	X
*ENERGY CTRL	48	Om het effect van de energiebesparingduidelijk te make.	O	X
DIAGNOSIS [5 s]	-	Om eenvoudig de onderhoudsinformatie van een product te controlleren.	O	X
PM SENSOR	-	Om de stofstatusbinnen te controlleren.	O	O
*AIR PURIFY	-	De ionengenerator gebruikt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.	O	O

De airconditioner automatisch herstarten.

Wanneer de airconditioner weer wordt aangezet na een stroomstoring, herstelt deze functie de eerdere instellingen.

Automatisch herstarten uitschakelen

1. Open het voorpaneel (Type 2) of horizontale klep (Type 1). 2. Druk op de ON/OFF-knop en houd deze 6 seconden ingedrukt. Daarna zal de eenheid twee keer piepen en het lampje zal 4 keer knipperen. - Druk om de functie weer in te schakelen op de knop ON/OFF en houd deze gedurende 6 seconden ingedrukt. De unit zal twee keer piepen en het lampje zal 4 keer knipperen.

Type 1

Type 2

OPMERKING

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Als u de knop ON/OFF indrukt en gedurende 3-5 seconden ingedrukt houdt, in plaats van 6 seconden, zal de unit overschakelen op het testbedrijf. In het testbedrijf blaast de unit gedurende 18 minuten hard koele lucht en schakelt dan over op de standaardinstellingen.

Gebruik van de functie modus

Met deze functie kunt u de gewenste functie selecteren.

Koelmodus

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Koelmodus te selecteren.

• ** wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen.

In deze bedrijfsmodus wordt het systeem automatisch bediend door de elektronische besturing.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Automatische werking te selecteren.

• A wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Modus Automatisch omschakelen

Enkelvoudig gesplitst model

Deze modus verandert de modus automatisch om de ingestelde temperatuur op ±2°C te houden.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Modus Automatisch omschakelen te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Ontvochtigingsmodus

Deze modus verwijdert het overtollige vocht uit een zeer vochtige omgeving of tijdens het regenachtige seizoen om schimmelvorming te voorkomen. Deze modus past de kamertemperatuur en de snelheid van de ventilator automatisch aan om het optimale vochtniveau te behouden.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Ontvochtigingsmodus te selecteren.

wordt weergegeven op het scherm.

OPMERKING

• In deze modus kunt u de kamertemperatuur niet aanpassen; deze wordt automatisch aangepast.
• De kamertemperatuur wordt niet weergegeven op het beeldscherm.
• In de ontvochtigingsmodus kunnen de compressor en de ventilator van de binnenunit niet werken als de kamertemperatuur lager is dan 24°C.

Verwarmingsmodus

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Verwarmingsmodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen.

OPMERKING

wordt weergegeven op de binnenunit wanneer ontdooien is geactiveerd. - Bovendien worden deze indicaties op de binnenunit weergegeven:

• Wanneer de voorverwarming werkt.
• Wanneer de ruimtetemperatuur de ingestelde temperatuur heeft bereikt.

Ventilatiemodus

In deze modus wordt lucht binnen gecirculeerd, zonder de kamertemperatuur te wijzigen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Ventilatiemodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

• of wordt weergegeven op de binnenunit als de ventilatormodus is ingeschakeld.

De functie Jet Mode gebruiken

De kamertemperatuur snel veranderen

Deze functie zorgt ervoor dat u in de zomer snel de binnenlucht kunt afkoelen of het snel kunt opwarmen tijdens de winter.

• De functie Jet Mode is beschikbaar met de modus Koelen, Verwarmen en Ontvochtigen. 1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de gewenste modus te selecteren. 3 Druk op de knop JET MODE.
• P0 wordt weergegeven op het scherm.

OPMERKING

• De modus straalverwarming is op sommige modellen niet beschikbaar.
• In de modus Straalkoeling wordt gedurende 30 minuten sterke lucht geblazen.
• Na 30 minuten blijft de ingestelde temperatuur op 18 °C.

Als u de temperatuur wilt veranderen, druk dan op de toets om de gewenste temperatuur in te stellen.

• In de modus Straalverwarming wordt gedurende 30 minuten sterke lucht geblazen.
• Na 30 minuten blijft de ingestelde temperatuur op 30 °C.

Als u de temperatuur wilt veranderen, druk dan op de toets om de gewenste temperatuur in te stellen.

• Deze functie kan anders werken vanaf het scherm van de afstandsbediening.

De functie Ventilatiesnelheid gebruiken

De ventilatiesnelheid aanpassen

• Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Beeldscherm Sne	heid
	Hoog
	Gemiddeld - Hoog
	Gemiddeld
	Gemiddeld - Laag
	Laag
- Natuurlijke	wind

OPMERKING

• De ventilatorsnelheid van de werkelijke wind wordt automatisch aangepast.

• De iconen van de ventilatiesnelheid worden op sommige units binnen weergegeven.

• De weergave op de unit binnen wordt gedurende slechts 5 seconden getoond en keert op sommige modellen dan terug naar de temperatuurinstelling.

De functie luchtstroomrichting gebruiken

Deze functie past de richting van de luchtstroom verticaal of horizontaal aan.

• Druk herhaaldelijk op de knop SWING en selecteer de gewenste richting.
• Selecteer om de richting van de luchtstroom automatisch aan te passen.

OPMERKING

• Het horizontaal aanpassen van de luchtstroomrichting kan afhankelijk van het model niet ondersteund worden.
• De luchtdeflector willekeurig aanpassen kan leiden tot defecten aan het product.
• Als u de airconditioner herstart, begint deze te werken met de eerder ingestelde richting van de luchtstroom, waardoor de luchtdeflector eventueel niet overeenkomt met het op de afstandsbediening weergegeven icoon. Druk wanneer dit gebeurt op de knop SWING om de richting van de luchtstroom weer aan te passen.
• Deze functie kan anders werken dan het scherm van de afstandsbediening.

De aan/uit-timer instellen

Met deze functie wordt de airconditioner in- of uitgeschakeld op het gewenste tijdstip.

U kunt een aan-tijd én een uit-tijd instellen.

De Aan-timer instellen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

• Na het instellen van de timer worden de huidige tijd en de gewenste tijd weergegeven op het beeldscherm.

De Aan-timer uitschakelen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop SET/CANCEL om de instelling te annuleren.

De Uit-timer instellen

1 Druk herhaaldelijk op de knop (TIMER).

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

• Na het instellen van de timer worden de huidige tijd en de gewenste tijd op het beeldscherm weergegeven.

OPMERKING

• Deze functie is uitgeschakeld wanneer u de Eenvoudige timer instelt.

De Uit-timer uitschakelen

1 Druk herhaaldelijk op de knop (TIMER).

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop SET/CANCEL om de instelling te annuleren.

De timerinstelling annuleren.

• Druk op de knop om alle instellingen van de timer te annuleren.

De Slaapfunctie (optioneel) gebruiken

Deze functie schakelt de airconditioner uit wanneer u gaat slapen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

3 Druk op de knop of om het aantal uren te selecteren (tot 7 uren).

4 Druk op de knop SET/CANCEL om het te voltooien.

wordt weergegeven op het scherm.

OPMERKING

wordt op sommige units binnen weergegeven.

Op het scherm van de unit binnen worden 1H tot 7H weergegeven, gedurende slechts 5 sec en schakelt dan terug naar de temperatuurinstelling.

• In de Modus Koelen en Ontvochtigen stijgt de temperatuur na 30 minuten met 1°C en na nog eens 30 minuten weer met 1°C voor comfortabel slapen.
• De temperatuur stijgt met maximaal 2°C vanaf de vooraf ingestelde temperatuur.
• Ook al kan de opmerking voor ventilatiesnelheid op het beeldscherm gewijzigd zijn, de ventilatiesnelheid wordt automatisch aangepast.

De Eenvoudige slaapfunctie (optioneel) gebruiken

Deze functie schakelt de airconditioner uit wanneer u gaat slapen.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop (TIMER). - Het icoon hieronder knippert onder op het scherm.

3 Druk op de knop of om het aantal uren te selecteren (tot 7 uren). 4 Druk op de knop SET/CANCEL om het te voltooien. Het wordt weergegeven op het scherm.

OPMERKING

• Deze functie is uitgeschakeld wanneer u de Timer uitschakelt.

De functie Energieweergave (optioneel) gebruiken

Deze functie geeft de hoeveelheid gegenereerde elektriciteit weer op het scherm van de unit, wanneer het product aan staat.

Het huidige energieverbruik weergeven

1 Zet het apparaat aan. 2 Druk op de knop en houd deze circa 3 seconden ingedrukt.

• Het huidige stroomverbruik (B) wordt een tijdje weergegeven op sommige units.

OPMERKING

• De eenheid van de weergegeven waarde is kW.
• Het wordt niet weergegeven op de draadloze afstandsbediening.
• Als het verbruik meer dan 99 kW is, wat het weergavebereik is, blijft het display 99 kW weergeven.
• Onder 10 kW geeft het display het verbruik per 0,1 kW weer. Boven 10 kW geeft het display het verbruik per 1 kW weer.
• De huidige stroom kan afwijken van de weergegeven stroom.
• Als het systeem is aangesloten op de Multi-Buiteneenheid, worden deze functies mogelijk niet ondersteund.

De functie Licht uit (optioneel) gebruiken

De helderheid van het scherm

U kunt de helderheid van het beeldscherm op de unit instellen.

• Druk op de knop SWING en houd deze circa 3 seconden ingedrukt.

OPMERKING

• Het beeldscherm in-/uitschakelen.

De functie Comfortlucht (optioneel) gebruiken

Gebruik comfort ventilatorblad

Deze functie stelt het ventilatorblad handig in op een positie om de toegevoerde lucht niet direct op de aanwezige personen te blazen.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop COMFORT AIR om de gewenste richting te selecteren.

of wordt weergegeven op het scherm.

OPMERKING

of wordt op sommige units weergegeven. - Deze functie is uitgeschakeld als u op de knop MODE of JET MODE drukt. - Deze functie is uitgeschakeld en het automatisch draaien van de verticale richting wordt ingesteld als u op de knop drukt. - Wanneer deze functie uit staat, werkt het horizontale ventilatorblad automatisch, afhankelijk van de ingestelde modus.

De functie Energiecontrole (optioneel) gebruiken

1 Zet het apparaat aan. 2 Druk op de knop ENERGY CTRL. - Druk herhaaldelijk op de knop ENERGY CTRL om iedere stap te selecteren.

1 stap 2 stap 3 stap

OPMERKING

Stap 1: De stroomtoevoer wordt met 20% gereduceerd in vergelijking met de nominale stroomtoevoer. 80 wordt weergegeven op het scherm. - Stap 2: De stroomtoevoer wordt met 40% gereduceerd in vergelijking met de nominale stroomtoevoer. 60 wordt weergegeven op het scherm. - Stap 3 (optioneel): De stroomtoevoer wordt met 60% gereduceerd in vergelijking met de nominale stroomtoevoer. 40 wordt weergegeven op het scherm. L (stap 1), L2 (stap 2) wordt op sommige units intern weergegeven. - Deze functie is beschikbaar in de koelingsmodus. - De capaciteit kan afnemen als de modus Energiecontrole geselecteerd is. - De gewenste temperatuur wordt gedurende 5 sec weergegeven als u op de knop FAN SPEED of drukt. - Kamertemperatuur wordt ongeveer 5 seconden weergegeven als u gedurende 3 seconden op de knop JET MODE drukt. ROOM TEMP [3 s] - Als het systeem is aangesloten op de Multi-buiteneenheid, worden deze functies mogelijk niet ondersteund.

Hoe luchtzuivering te gebruiken

Ionisator en luchtzuiveringsfilter maken de binnenlucht aangenaam.

• Druk op de AIR PURIFY knop om de luchtzuiveringsfunctie te starten.

4 wordt weergegeven op het scherm.

Gebruik van luchtzuivering tijdens bedrijfsmodus

• Als u op de AIR PURIFY knop drukt, kunt u tijdens het koelen, ontvochtigen, verwarmen of automatisch overschakelen, tegelijkertijd gebruik maken van de luchtzuiveringsfunctie.
• Tijdens de luchtzuivering kunt u, als u op de MODE knop drukt, tegelijkertijd gebruik maken van de koeling, ontvochtiging, verwarming of automatische omschakeling operatie.

Slimme luchtzuivering

• De stofsensor detecteert het verontreinigingsniveau in de binnenlucht en als de totale reinheid Oranje (slecht) of erger is, begint de luchtzuivering automatisch. Wanneer de totale reinheid Groen (goed) bereikt, stopt de luchtzuivering. Als u geen slimme luchtzuiveringsoperatie wilt, kunt u het opheffen door op de AIR PURIFY knop te drukken. Totdat u het product uitzet en weer aanzet, wordt de luchtzuivering niet automatisch uitgevoerd.
• Het werkt alleen als er een luchtzuiveringsfunctie op het toegepaste model zit.

LET OP

• Tijdens de luchtzuivering mag u de bovenkant van het product niet aanraken. (Statische elektriciteit kan worden opgewekt door de stofbestrijdingsionisator.)
• Plaats geen metalen voorwerpen in de buurt van het apparaat. (Statische elektriciteit kan worden opgewekt door de stofbestrijdingsionisator.)

OPMERKING

• Luchtzuivering is de functie met een laag energieverbruik. Tijdens de luchtzuiveringsfunctie kan de windrichtingfunctie worden gebruikt, maar de temperatuurregelingsfunctie kan niet worden gebruikt.
• Als u tijdens de koeling of ontvochtigingsfunctie een luchtzuivering wilt, druk dan op de powerknop om het product UIT te schakelen en druk op de AIR PURIFY-knop.
• Ionisator en filtercomponenten kunnen voor elk model verschillend zijn.

Controle van de algemene luchtkwaliteit

Het toont de interne luchtkwaliteit.

1 Zet het apparaat aan. 2 Als u tijdens de werking op de PM SENSOR-knop drukt, kunt u de interne luchtkwaliteit op elk niveau controleren.

Totale luchtkwaliteit kleurenscherm Stofconcentratiescherm

• De stofconcentratie wordt weergegeven in een eenheid van 1 binnen 8 999 µg / m³ . De stofconcentratie verwijst naar het datablad van de sensorfabrikant.
• De stofconcentratie kan voortdurend veranderen afhankelijk van de verandering van omgevingsfactoren.
• De totale luchtkwaliteitskleur wordt weergegeven op basis van het hoogste verontreinigingsniveau onder fijn stof (PM10), ultra fijn stof (PM2,5) en super ultra fijn stof (PM1,0).
• De algemene luchtkwaliteitskleur wordt weergegeven in 4 niveaus, afhankelijk van het verontreinigingsniveau. Bij een hoge stofconcentratie kan het verschil tussen de weergegeven stofconcentratie en de werkelijke stofconcentratie groter worden.

Kleur N	veau	Weergavestandaard (μg/m3)
		Super ultra fijn stof (PM1,0)	Ultra fijn stof (PM2,5)	Fijn stof (PM10)
Groen	Groen (goed)	12 of minder	12 of minder	54 of minder
Geel	Geel (door-gaans)	13 - 35 13	- 35 55 - 154
Oranje	Oranje (slecht)	36 - 55 36	- 55 155 - 254
Rood	Rood (Zeer slecht)	56 ofeer	56 ofeer	255 ofeer

OPMERKING

• De stofconcentratie fijn / ultra fijn / super ultra fijn kan verschillen afhankelijk van de omgeving. (bouwplaats, wegkant, fabriek, enz.)
• De stofconcentratie kan verschillen afhankelijk van de installatie-omgeving. Het wordt beïnvloed door banken, bedden, tapijten, schoonmaakmiddelen, vochtigheid, rook, insecten, huisdieren, enz. In de omgeving met externe luchttoevoer, zoals bij de deur, het raam of een ventilatiepoort, enz. kan de stofconcentratie worden gemeten als hoog. Zelfs in dezelfde ruimte kan door de luchtcirculatie de stofconcentratie anders worden weergegeven dan in andere producten.
• Het luchtkwaliteitsbeeldscherm geeft het fijnstof uitgebreid weer, zodat het kan verschillen van de stofconcentratiewaarde van fijn stof, ultra fijn stof of super ultra fijn stof.
• De stofconcentratie van fijn stof / ultra fijn stof die op het product worden weergegeven, kan verschillen van de aankondiging van het Ministerie van Milieu en kan verschillen van andere meetapparatuur of de meetstandaarden van andere producten.
• De weergegeven stofconcentratiewaarde van fijn stof, ultra fijn stof en super ultra fijn stof kan verschillen van de prognose van het Ministerie van Milieu.
• Indien producten die stoom of fijne deeltjes genereren (bevochtigers, kooktoestellen, verstuivers, enz.) worden gebruikt, kan de stofconcentratie van fijn stof veranderen.
• U kunt de luchtkwaliteit alleen controleren als de airconditioner in bedrijf is.
• De displaywaarde van de stofconcentratie kan verschillen van de werkelijke stofconcentratie en kan een andere kleur van de reinheid weergeven dan het werkelijke stofconcentratieniveau. Gids voor de grootte van stofdeeltjes
• Fijn stof: stof met een deeltjesgrootte van 10 μm of minder (afkomstig van verbranding op de werkplek, uitlaatgassen van voertuigen enz.) Ultra fijn stof: stof met een deeltjesgrootte van 2,5 μm of minder (bestaande uit ionen, koolstofverbinding en metaalverbinding) Super ultra fijn stof: stof met een deeltjesgrootte van 1,0 μm of minder (sigarettenrook, enz.)
• De stofconcentratie en de totale luchtkwaliteit van het product kunnen verschillen van de mededelingen van het Ministerie van Milieu.
• Het Ministerie van Milieu gebruikt de gewichtsmethode of bètastraalabsorptiemethode om de stofconcentratie te meten, maar het LG-product meet het aantal stoffen en zet dit om in massaconcentratie, dus het kan verschillen van de werkelijke stofconcentratie.
• Dezelfde norm als ultra fijn stof wordt toegepast op de stofconcentratie van super ultra fijn stof. (LG-standaard)
• De stofconcentratie wordt beoordeeld met de LG-standaardtest voor stof.
• Het schudden rond de stofsensor kan de normale werking van de stofsensor belemmeren en de weergegeven concentratie kan verschillen van de werkelijke stofconcentratie.
• U kunt het alleen gebruiken in toegepaste modellen met een luchtzuiveringsfunctie.
• Via de knop 'PM SENSOR' op de afstandsbediening kan de stofconcentratie in fijne, ultrafijne en superultrafijne stofdeeltjes gedurende 10 seconden worden gecontroleerd.
• Na 10 seconden wordt op het display de hoogste stofconcentratie onder de fijne, ultrafijne en superultrafijne stofdeeltjes weergegeven.

Speciale functies gebruiken

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop FUNC om de gewenste functie te selecteren. 3 Druk op de knop SET/CANCEL om het te voltooien.

Beeldschem	Beschrijving
	Om het geluidsniveau van het buitendeel te reduceren.
	Om het vocht te verwijderen dat zichijdens het koelen aan de binnenzijde van de unit gezormd hebft.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet worden ondersteund.
• Sommige functies kunnen anders werken dan op het scherm van de afstandsbediening.

Speciale functies annuleren

1 Druk herhaaldelijk op de knop FUNC om de gewenste functie te selecteren. 2 Druk op de knop SET/CANCEL om de functie te annuleren.

De functie stille modus gebruiken

Deze functie voorkomt mogelijke klachten van buren door het geluid van de units buiten te reduceren.

wordt weergegeven op het scherm.

OPMERKING

• Deze functie is uitgeschakeld als u op de knop MODE of ENERGY CTRL of JET MODE drukt.
• Deze functie is beschikbaar met de modus Koelen, Verwarmen, Automatisch omschakelen, Automatische werking.
• Als het systeem is aangesloten op de Multi-buiteneenheid, worden deze functies mogelijk niet ondersteund.

De functie Automatisch reinigen gebruiken

In de modus Koelen en Ontvochtigen wordt vocht gevormd in de unit binnen. Deze functie verwijdert dergelijk vocht.

• wordt weergegeven op het scherm.

OPMERKING

• Sommige functies kunnen niet gebruikt worden terwijl de functie Automatisch reinigen aan staat.
• Als u de stroom uitschakelt, werkt de ventilator nog 30 minuten en reinigt de binnenzijde van de unit. Dit wordt op sommige units weergegeven, afhankelijk van het model.

LG ThinQ-applicatie

Deze functie is alleen beschikbaar op modellen met het ThinQ-logo.

Met de LG ThinQ-applicatie kunt u via een smartphone verbinding maken met het apparaat.

LG ThinQ-toepassing, eigenschappen

Communicer met het apparaat via een smartphone met gebruik van de gemakkelijke smartphone-functions.

Smart Diagnosis

Als u een probleem ervaart tijdens het gebruik van het apparaat, zal deze smart diagnosis functie u helpen met de diagnose voor het probleem.

Instellingen

Hiermee kunt u verschillende opties instellen op het apparaat en in de applicatie.

OPMERKING

• Als u uw draadloze router of wachtwoord wijzigt of van internetprovider verandert, verwijdert u het geregistreerde apparaat uit de LG ThinQ-application en registreert u het opnieuw.
• De applicatie kan zonder voorafgaande kennisgeving worden gewijzigd.
• Functies kunnen per model variëren.

Voordat u de LG ThinQ-application gaat gebruiken

1 Controleer de afstand tussen het apparaat en de draadloze router (Wi-Fi-netwerk).

• Als de afstand tussen het toestel en de draadloze router te groot wordt, kan het signaal zwak worden. Het registreren kan lang duren of de installatie kan mislukken.

2 Schakel Mobiele gegevens op uw smartphone UIT.

3 Verbind uw smartphone met de draadloze router.

OPMERKING

• Om de Wi-Fi-verbinding te controleren, moet u controleren of het pictogram op het bedieningspaneel is verlicht.
• Het toestel ondersteunt alleen Wi-Fi-netwerken van 2,4 GHz. Neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router om de netwerkfrequentie te controleren. LG ThinQ is niet verantwoordelijk voor fouten of problemen met de netwerkverbinding of voor gebreken, een verkeerde werking of fouten die door de netwerkverbinding worden veroorzaakt.
• Indien het apparaat moeilijkheden ondervindt bij het verbinden met het Wi-Fi-netwerk, kan het te ver verwijderd zijn van de router. Koop een Wi-Fi-signaalversterker (bereikvergroter) om de sterkte van het Wi-Fi-signaal te verbeteren.
• De omgeving van het thuisnetwerk kan veroorzaken dat er geen of moeilijk verbinding met de applicatie kan worden gemaakt.
• Indien de netwerkverbinding niet correct werkt, kan de oorzaak liggen bij de netwerkprovider.
• De omgeving van het draadloze netwerk kan veroorzaken dat de Wi-Fi-verbinding traag is.
• Het toestel kan niet geregistreerd worden vanwege problemen met het draadloze signaal. Haal de stekker van het toestel uit het stopcontact en wacht een minuut om het opnieuw te proberen.
• Als de firewall van uw draadloze router is ingeschakeld, schakel deze dan uit of voeg een uitzondering toe.
• De draadloze netwerknaam (SSID) moet een combinatie zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.)
• De gebruikersinterface (UI) van de smartphone kan variëren afhankelijk van het mobiele besturingssysteem (OS) en de fabrikant.
• Als het beveiligingsprotocol van de router is ingesteld op WEP, kunt u het netwerk niet instellen. Gebruik andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het product opnieuw.

Installatie van de LG ThinQ-applicatie

Ga naar de LG ThinQ-applicatie in de Google Play Store & Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installeren.

Informatiebericht over Open Source-software

Ga naar https://opensource.lge.com om de broncode onder GPL, LGPL, MPL en andere licenties voor open source in dit product te achterhalen.

Naast de broncode zijn alle licentievoorwaarden, beperkingen van garantie en auteursrechtaanduidingen beschikbaar om te downloaden.

LG Electronics zal u tevens open-source code ter beschikking stellen op CD-ROM tegen de kostprijs van verspreiding (zoals de kosten voor media, verzending en handling) na ontvangst van een verzoek per e-mail naar [e-mail]. Deze aanbieding is geldig voor een periode van drie jaar na de laatste zending van dit product. Deze aanbieding is geldig voor iedereen die deze informatie ontvangt.

Smart Diagnosis

Deze functie is alleen beschikbaar op modellen met het logo.

Gebruik deze functie om u te helpen met het diagnosticeren en oplossen van problemen met uw apparaat.

OPMERKING

• Om redenen die niet toe te schrijven zijn aan nalatigheid van LGE, zou de dienst niet kunnen functioneren als gevolg van externe factoren zoals, maar niet beperkt tot, Wi-Fi-onbeschikbaarheid, Wi-Fi-loskoppeling, lokaal app store-beleid, of app-onbeschikbaarheid.
• De functie kan onderhevig zijn aan verandering zonder voorafgaande kennisgeving en kan een andere vorm hebben afhankelijk van waar u zich bevindt.

Gebruik van LG ThinQ om problemen te diagnosticeren

Als u een probleem ondervindt met uw Wi-Fi-apparaat, kan het probleemoplossende gegevens doorsturen naar een smartphone met behulp van de LG ThinQ-applicatie.

• Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis-functie in het menu. Volg de instructies in de LG ThinQ-applicatie.

Met behulp van hoorbare diagnose om problemen te diagnosticeren

Volg de onderstaande instructies om de hoorbare diagnosemethode te gebruiken.

• Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis-functie in het menu. Volg de instructies voor hoorbare diagnose die zijn opgenomen in de LG ThinQ-applicatie. 1. Stop de stekker goed in het stopcontact. 2. Plaats het mondstuk van uw smartphone bij het logo. 3. Houd de DIAGNOSIS [5 s]-knop gedurende 5 seconden of langer ingedrukt terwijl u het mondstuk van de smartphone bij het logo houdt totdat de gegevensoverdracht is voltooid.
• Houd de smartphone op zijn plaats totdat de gegevensoverdracht is voltooid. De resterende tijd voor de gegevensoverdracht wordt weergegeven.

4. Nadat de gegevensoverdracht is voltooid, wordt de diagnose weergegeven in de applicatie.

OPMERKING

• Voor het beste resultaat beweegt u de telefoon terwijl de tonen worden verzonden.
• Zorg ervoor dat het omgevingslawaai minimaal is, anders kan de telefoon de buzzerpiepjes niet goed ontvangen van de unit binnen.

WAARSCHUWING

• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

Droog de airconditioner, indien deze gedurende langere tijd niet wordt gebruikt, om de airconditioner in de beste conditie te houden. Reinig het product regelmatig om optimale prestaties te behouden en een eventuele storing te voorkomen.

• Droog gedurende 3 of 4 uur de airconditioner in de ventilatiemodus en koppel de stroom los. Er kan schade aan de binnenzijde optreden als vocht in de onderdelen achterblijft.
• Droog de binnenste componenten van de airconditioner in de ventilatiemodus gedurende 3 of 4 uur, voordat u de airconditioner weer gebruikt. Dit helpt de geur die door het vocht wordt gegenereerd te verwijderen.

Micro-stoffilter

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

Type Beschrijving Interval
Micro-stofffilter	Vacuum of met een borstel reinigen.	Een keer per maand
Drievoudige filter	Maak de drievoudige filter Niet schoon. (Het kan alleen worden verwangen.)	-
Ionisator (optioneel)	Gebruik een droog wattenstaafje om stof te verwijderen.	ledere 6 maanden
Unit binnen	Reinig het oppervlak van de unit binnen met een zachte, droge doek.	Regelmatig
	Laat de opvangbak van het condenswater professioneel reinigen.	Een keer peraar
	Laat de afvoerpijp van het condenswater professioneel reinigen.	ledere 4 maanden
	Vervang de batterijen van de afstandsbediening.	Een keer peraar
Unit buiten	Laat de warmtewisselaars en de paneelventilatoren professioneel reinigen. (Raadpleeg een technicus.)	Een keer peraar
	Laat de ventilator professioneel reinigen.	Een keer peraar
	Laat de opvangbak van het condenswater professioneel reinigen.	Een keer peraar
	Laat door een professional controlleren of de ventilatordelen stevig vastzitten.	Een keer peraar
	Reinig de elektronische componenten met lucht.	Een keer peraar

OPMERKING

• Gebruik nooit water dat warmer is dan 40°C voor het reinigen van de filters. Dit kan voor vervorming of verkleuring zorgen.
• Gebruik nooit vluchtige substanties bij het reinigen van de filters. Ze kunnen het oppervlak van het product beschadigen.
• Was de Drievoudige-filter niet met water, want dit kan de filter beschadigen (optioneel).
• Was de Micro vuil filter niet met water omdat het filter dan beschadigd raakt.

Vervangen en reinigen van de microstofffilter

Reinig de microstofffilter ééns per maand, of meer indien nodig.

Demonteer en reinig de microstofffilter

Als u van bovenaf in de unit binnen kijkt, kunt u de bovenste filter eenvoudig monteren.

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Hou de ionisator vast, til hem een beetje op. En hou dan de knoppen van de microstofffilter vast en til hem een beetje op.

3 Haal het uit de unit binnen.

4 Reinig de filter met een stofzuiger of borstel. (Was de microstofffilter niet met water.)

Monteer de microstoffilter

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Hou de ionisator vast, til hem een beetje op. En plaats dan de haken van de microstofffilter in de voorste overkapping.

3 Duw de haken naar beneden om de microstoffilter te monteren.

Controleer of de zijkant van de voorste overkapping of het microstoffilter correct is gemonteerd.

OPMERKING

• Het microstoffilter kan kapot gaan wanneer het gebogen is.
• Wanneer het microstoffilter niet op de juiste wijze is gemonteerd, kunnen stof en andere substanties in de interne eenheid terechtkomen.
• Als stof in het filter wordt opgevangen, neemt de koelprestatie af, wordt het windgeluid ruw en neemt de elektriciteitsrekening toe. Reinig het microstoffilter daarom eens per maand en vervang het elke 6 maanden.

Vervang het drievoudige filter (optioneel)

Het verwijdert effectief de interne geur met geactiveerde kool.

1. Verwijder het microstoffilter.

• Zie de demontage en reiniging van het microstoffilter.

2. Verwijder de drievoudige filter (1).

3. Plaats de nieuwe drievoudige filter (●) in de microstoffilter (●).

4. Monteer de drievoudige filter en microstoffilter in de omgekeerde volgorde van demontage.

LET OP

• Het voorste paneel kan vallen en letsel veroorzaken, dus wees voorzichtig.
• Na de filtervervanging, tijdens het opnieuw inbrengen, het microstoffilter volledig inbrengen. (Als het niet volledig wordt ingebracht, kan dit prestatieverlies of andere productfouten veroorzaken.)
• Het bedienen van de airconditioner zonder filter veroorzaakt prestatievermindering en storing van de airconditioner.
• Demonteer het drievoudige filter niet en voorkom beschadiging of vervorming ervan. Het kan de niet-werking van het product of storing door abnormale werking veroorzaken.
• Als u het filter vervangt, zorg er dan voor dat u het niet onder het product laat vallen.
• Schakel de voeding van het product uit en trek de stekker eruit of zet de hoofdschakelaar uit voor de veiligheid, voor het reinigen of vervangen.

OPMERKING

• De vorm en de samenstelling van het filter kunnen voor elk model verschillend zijn.
• Als u een filtervervanging wilt, kunt u het kopen bij het nabijgelegen servicecentrum of bij uw installateur.
• Als de verontreiniging ernstig is of het filtereffect afneemt, vervang het dan door een nieuw filter.
• Scheur de verpakking niet tijdens de drievoudige filteropslag. (De levensduur van het filter zal worden verminderd.)
• Pas op dat er geen water in het drievoudige filter komt. (Het effect van het filter zal afnemen.)

Reinig de PM1,0-sensor

1 Open de PM1,0-sensorkap aan de zijkant van het product.

2 Doe een beetje water op een wattenstaafje, veeg de lens schoon en veeg het opnieuw af met een droog wattenstaafje om het vocht te verwijderen.

OPMERKING

• Het wordt alleen toegepast voor de algehele netheid van de tentoongestelde modellen.

Functie Zelfdiagnose

Dit product heeft een ingebouwde zelfdiagnosefunctie. Als er een fout optreedt, knippert het lampje van de unit binnen met intervallen van 2 seconden. Neem in dat geval contact op met uw plaatselijke dealer of servicecentrum.

Voor het bellen van de service

Controleer voordat u contact opneemt met het servicecentrum het volgende. Neem contact op met uw plaatselijke servicecentrum als het probleem blijft bestaan.

Symptomen	Mogelijk oorzaken en oplossingen
De airconditioner werkkt Niet normal.	Erkommen een verbrandingslucht en vreme de geluiden uit de unit.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.Waterlekkage uit de unit binnen, zelfs als het vochtniveau laag is.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.De stroomkabel is beschadigd of produert veel hitte.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.Een schakelaar, stroomonderbreker (veiligheid, aarding) of zekering werkkt Niet goed.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.De unit geeft via de zichdiagnose een foutcode.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.
De airconditioner werkkt Niet.	De airconditioner is Niet aangesloten.Controler of de stroomkabel in het stopcontact zit of dat de stroomisolatoren+zijn ingeschakeld.Er is een zekering doorgeslagen of de stroomtoevoer is geblokkeerd.Vervang de zekering of controller of de stroomonderbreker geactiveerd is.Er is een stroomstoring opgetreden.Zet de airconditioner uit wonneer er een stroomstoring opttreedt.Wacht 3 minuten nadat de stroom terug is en zet dan de airconditioner weeeraan.
	De spanning is te hoog of laag.Controler of de stroomonderbreker geactiveerd is.De airconditioner is automatisch uitgeschakeld op een vooraf ingestelde tijd.Zet de airconditioner aan.Deinstalling van de batterij in de afstandsbediening is Niet correct.Controler of de batterijen correct in de afstandsbediening geplaatst+zijn.Vervang, als de batterijen correct geplaatst+zijn, maar de airconditioner het nog steeds Niet doet, de batterijen en probeer opnieuw.
De airconditionerISTAast geen koelelucht.	De lucht circuleert nicht correct. • Controller of er geen gordijnen, luiken of meubelstukken de voorzijde van de airconditioner blokkeren.
	De microstofffilter is vuil. • Reinig de microstofffilter eens per maand. • Zie "Vervangen en reinigen van de microstofffilter" voormeer informatie.
	De kamertemperatureur is te hoog. • In de zomer kan het enigeijd duren voordat de lucht binnen—helemaal gekoeld is. Selecteer in dit geval de Jet Mode om de lucht binnen snel af te koelen.
	De koude lucht verlaat de kamer. • Zorg ervoor dat de koude lucht Niet via de ventilatiepunten in de kamer wegstroomt.
	De gewenste temperatuur is hoger dan de huidige temperatuur. • Stel de gewenste temperatuur op een lageriveau in dan de huidige temperatuur.
	Er is een verwarmingsbron in de buurt. • Vermijd het gebruik van warmtegeneratoren, zoals elektrische ovensof gasbranders, terwijl de airconditioner in bedrijf is.
	De ventilatiemodus is geselecteerd. • Tijdens de ventilatiemodus blaast de airconditioner lucht zonder dat de binnenlucht gekoeld of verwarmd worden. • Verander de bedrijfsmodus maar de koelmodus.
	De buitentemperatureur is te hoog. • Het koelende effect kan onvoldoende zijn.
De ventilatiesnelheid kan nicht worden aangepast.	De Straalmodus of Automatische Werkingmodus is geselecteerd. • In sommige bedrijfsmodi Aunt u de ventilatiesnelheid Niet aanpassen. Selecteer een bedrijfsmodus waar bij u de ventilatiesnelheid Aunt aanpassen.
De temperatuur kan nicht worden aangepast.	De Ventilatiemodus of Jet Mode is geselecteerd. • In sommige bedrijfsmodi Aunt u de temperatuur Niet aanpassen. Selecteer een bedrijfsmodus waar bij u de temperatuur Aunt aanpassen.
De airconditioner stopt tijdens het bedrijf.	De airconditioner is plotseling uitgeschakeld. • De timerfunctie kan afgelopen+zijn, waardoor de unit worden uitgeschakeld. Controleer de instelleningen van de timer.
	Er is een stroomstoring opgetreden tijdens het bedrijf. • Wacht totdat de stroom werk terug is. Indien de Automatische herstartfunctie ingeschakeld is, za de unit enkele minuten nadat de stroom terug is verder gaan met het staatbedrijf.
De unit binnen werkt nog, zichs als de stroom uitgeschakeld is.	De Automatische reinigingsfunctie is in gebruik.Laat de Automatische reinigingsfunctie doorwerken,,ondat het achtergebleven vocht in de unit binnen verwijdert. Als u deleze functie nicht wilt, kurz u de unit uitschakelen.
De luchtafvoer op de unit binnen scheidt nevel uit.	De gekoelde lucht uit de airconditioner producerert nevel.Als de kamertemperatuur afneemt,verdwijnt dit fenomeen.
Er lekt water uit de unit buiten.	Bij het verwarmingsbedrijf druppelt er water uit de warmte-uitwisselaar.Dit symptome vereist het installereren van een afvoerpijp onder de opvangbak.Neem contact op met de installmenter.
Er is lawaai of vibratie.	Er kan een klikkend geluid gehoord worden als de unit start of stopt, vanwege een beweging van de terugslagklep.Krakend geluid: De plastic delen van de unit binnen kraken als ze uitzetten of krimpen vanwege temperatuurveranderingen.Stromend of Blazend geluid: Dit is het stromen van de koelvloeistof in de airconditioner.Dit+zijn normale symptomen. Het geluid zal stoppen.
De unit binnen geeft een geur af.	Geuren (zoals sigarettenrook) hunnen geabsorbeerd worden door de unit binnen en via de luchtstroom worden afgegeven.Als de geur Niet verwijnt, moet u de filter reinigen. Neem als dit Niet werkt contact op met het servicecentrum om uw warmtewisselaar te reinigen.
De airconditioner blaat geen warme lucht.	Wanner de verwarmingsmodus start, is de klep bijna gesloten en komt er geen lucht uit, zichs als de unit buiten in bedrijf.Dit is een normal symptom. Wacht totdat de unit voldoende warme lucht heeft gegeneerd om door de unit binnen te worden uitgeblazen.
	De unit buten staat in de ontdoolingsmodus.In de Verwarmingsmodus vomt er zich ijns op de speloen, wanner de temperatuur buiten daalt. Deze functie verwijdert een laag ijns op de speloen en zou in circa 15 minuten klaar要去en+zijn.
	De buitentemperatuur is te laag.Het verwarmende effect kan onvoldoende+zijn.
Erijken verschillen van luchtkwaliteit display waarden en kleuren voor elk product.	De luchtcirculatie worden voortgezet na het gebruik van het product.Indien in een ruimte producten van verschillende modellen worden gebruikt, kan de concentratiewaarde van de verontreiniging anders worden weergegeven door de interne luchtcirculatie, en indien het een gesloten ruimte is, naarmate meer fijn stof worden verwijderd, worden het verschilussen de waardenkleiner.
Algemene reinheid verandert nicht van Goed. Alle ramen van de kamer�zijn gesloten.	Als het een gesloten ruimte is met vrijwel geen luchtcirculatie, kan het�zijn dat het niveau Niet van Goed zal veranderen.Als de luchtkwaliteit verandert wanner het raam of de deur van de kamer worden geopend en de lucht worden verspreid, is het normalaal.
	De PM1,0 sensor is vies.Reinig de PM1,0 sensor.
Uw huishoudtoestel en smartphoneলen nicht verbonden met het WiFi-network.	Het WiFi-wachtwoord waarmee u verbinding probeert te makeen is onjuist.Zoek het WiFi-network waarmee uw smartphone verbonden is en verwijder het, registreer daarna uw toestel op LG ThinQ.
	Mobiele geevens voor uw smartphone is ingeschakeld.Schakel Mobiele geevensuit op uw smartphone en registreer het toestel via het WiFi-network.
	De naam van het draadloze network (SSID) is foufief ingesteld.De draadloze netwerknaam (SSID)要去 een combinatie+zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.)
	De öffentie van de router is Niet 2,4 GHz.Enkel een öffentie van de router van 2,4 GHz worden ondersteund. Stel de draadloze router in op 2,4 GHz en verbind het toestel met de draadloze router. Raadpleeg uw internetprovider of de fabrikant van de router om de öffentie van de router te controllederen.
	De afstand:tussen het toestel en de router is te groot.Als de afstand:tussen het toestel en de router te groot is kan het signaalzwak�zijn en worden de verbinding möglichk onjuist geconfigureerd.Verplaats de router zodat deze zichDIC he toestel befindt.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

OPMERKING

• De kenmerken kunnen verschillen afhankelijk van het modeltype.
• Als u de ON/OFF-knop slechts 3-5 seconden ingedrukt houdt in plaats van 6 seconden, schakelt het apparaat over naar de testmodus. In de testmodus blaast het apparaat gedurende 18 minuten krachtig koude lucht en keert daarna terug naar de fabrieksinstellingen.

Gebruik van de functie Mode

Luchtfilter ^+ microdeeltjesfilter 2 Ionisator Luchtinlaat 4 Voorpaneel PM1,0-sensoren 6 Aan/uit-knop Luchtdeflector (verticale lamellen) Luchtdeflector (horizontale lamellen) Luchtuitlaat

Luchtinlaatventilator Luchtuitlaatventilator

OPMERKING

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de MODE-knop om de automatische modus te selecteren.

Op het display verschijnt A.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatorsnelheid aan te passen.

Automatische uitschakelmodus

Splitmodel

Deze modus wijzigt automatisch de modus om de ingestelde temperatuur van ± 2°C te handhaven.

1 Schakel het apparaat in. 2 Druk herhaaldelijk op de toets MODE om de automatische omschakelmodus te selecteren.

Op het display verschijnt A

3 Druk op de toets of om de gewenste temperatuur in te stellen. 4 Druk op de toets FAN SPEED om de ventilatorsnelheid aan te passen.

Ontvochtigingsmodus

Deze modus verwijdert overtollig vocht in zeer vochtige omgevingen of tijdens het regenseizoen, waardoor schimmelvorming wordt voorkomen. De modus regelt de kamertemperatuur en de ventilatorsnelheid om het optimale vochtigheidsniveau te handhaven.

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de toets MODE om de ontvochtigingsmodus te selecteren.

Op het display verschijnt

OPMERKING

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de toets MODE om de ventilatiemodus te selecteren.

Op het display verschijnt

3 Druk op de toets FAN SPEED om de ventilatorsnelheid aan te passen.

OPMERKING

Als het apparaat in de ventilatiemodus werkt, wordt op het display van de binnenunit weergegeven

Gebruik van de straalmodus

Snelle verandering van de kamertemperatuur

Met deze functie kunt u in de zomer de binnenlucht snel koelen of in de winter snel verwarmen.

• De straalmodusfunctie is beschikbaar samen met de modi koelen, verwarmen en ontvochtigen.

1 Schakel het apparaat in. 2 Druk herhaaldelijk op de toets MODE om de gewenste modus te selecteren. 3 Druk op de toets JET MODE.

Op het display verschijnt P

OPMERKING

• Bij sommige modellen is de straalverwarmingsmodus niet beschikbaar. In de straalkoelmodus wordt gedurende 30 minuten een krachtige luchtstroom uitgeblazen.
• Na 30 minuten wordt de omgevingstemperatuur op 18°C gehouden. Als u de temperatuur wilt wijzigen, drukt u op de toets om de gewenste temperatuur in te stellen.
• In de straalverwarmingsmodus wordt gedurende 30 minuten een krachtige luchtstroom uitgeblazen.
• Na 30 minuten wordt de omgevingstemperatuur op 30°C gehouden. Als u de temperatuur wilt wijzigen, drukt u op de toets of om de gewenste temperatuur in te stellen.
• Op het display van de afstandsbediening kan deze functie er anders uitzien.

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de toets

1 Schakel het apparaat in.

2 Druk op de knop ENERGY CTRL.
