GEBRUIKSAANWIJZING SGH 2000 B2 SILVERCREST

Bedienings- en veiligheidsinstructies

Dit product is uitsluitend geschikt voor goed geïsoleerde plaatsen of voor incidenteel gebruik.

PL

KONWEKTOR SZKLANY

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

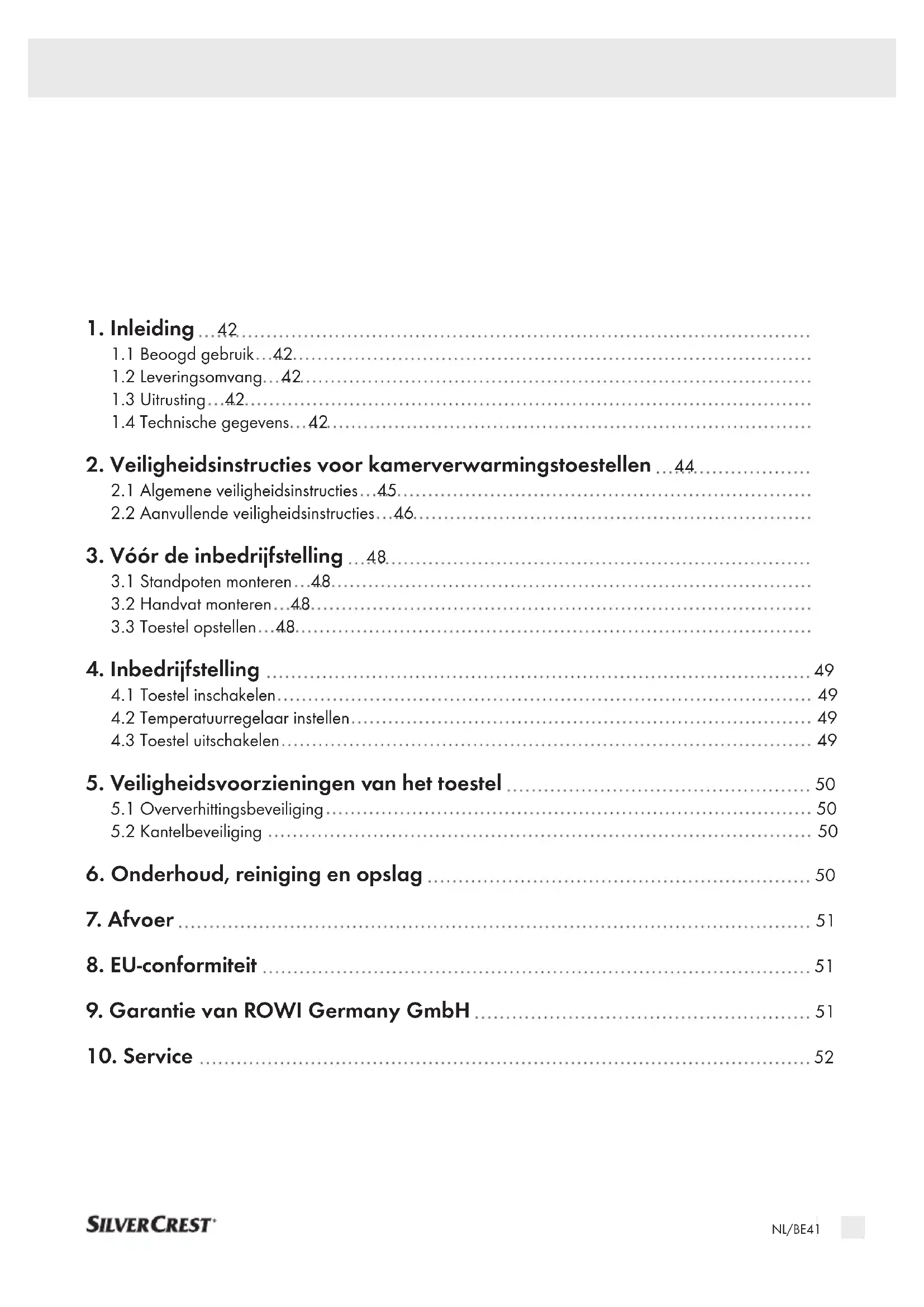

2. Veiligheidsinstructies voor kamerverwarmingstoestellen ...44

2.1 Algemene veiligheidsinstructies...45.....
2.2 Aanvullende veiligheidsinstructies...46.....

3. Vóór de inbedrijfstelling 48

3.1 Standpoten monteren . 48
3.2 Handvat monteren..48....
3.3 Toestel opstellen...48.....

4. Inbedrijfstelling 49

4.1 Toestel inschakelen 49
4.2 Temperatuurregelaar instellen 49
4.3 Toestel uitschakelen 49

5. Veiligheidsvoorzieningen van het toestel 50

5.1 Oververhittingsbeveiliging 50
5.2 Kantelbeveiliging 50

6. Onderhoud, reiniging en opslag 50

7. Afvoer 51

8. EU-conformiteit 51

9. Garantie van ROWI Germany GmbH 51

10. Service 52

GLAZEN VERWARMINGSCONVECTOR SGH 2000 B2

1. Inleiding

Wij feliciteren u met de aankoop van uw nieuwe toestel. U heeft hiermee voor een hoogwaardig product gekozen. De bedieningshandleiding maakt deel uit van dit product. Ze bevat belangrijke instructies bij de veiligheid, het gebruik en de afvoer. Maak u vóór het gebruik van het product vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documentatie indien u het product aan derden doorgeeft.

1.1 Beoogd gebruik

Dit toestel is uitsluitend bedoeld voor het tijdens de lente en herfst verwarmen van gesloten en droge ruimten. Het kan als aanvullende verwarming of tijdelijke verwarmingsoptie in goed geïsoleerde ruimten met een grootte tot ca. 20 m ^3 gebruikt worden. Het toestel mag uitsluitend als staand apparaat gebruikt worden. Het toestel is niet voorzien voor gebruik in ruimten waarin bijzondere omstandigheden heersen, zoals bv. een corrosieve of explosieve atmosfeer (stof, damp of gas). Gebruik het toestel niet in de openlucht. Ieder ander gebruik of iedere wijziging aan het toestel geldt als niet beoogd en brengt aanzienlijke risico's voor ongevallen met zich mee. Voor schade ten gevolge van gebruik dat strijdig met de bestemming is, aanvaarden wij geen aansprakelijkheid. Het toestel is uitsluitend voor privégebruik bedoeld, niet voor commercieel gebruik.

1.2 Leveringsomvang

1 Glazen verwarmingsconvector
2 Standpoten
1 Handvat
2 Metrische schroeven voor het handvat
8 Zelf borende schroeven voor de poten
1 Bedieningshandleiding

1.3 Uitrusting

1 Glaspaneel (verwarmingselement)
2 Beschermrooster (luchtuitlaat)
3 Luchtinlaat
4 Handvat
5 Standpoot
6 Netsnoer
7 Controlelamp
8 Verwarmingsniveauschakelaar
9 Temperatuurregelaar (thermostaat)
10 Metrische schroeven (M4*12)
11 Zelf borende schroeven (4*12)

Netsnoerlengte: 1,8 m

Informatie-eisen voor elektrische toestellen voor lokale ruimteverwarming

Typeaanduiding(en): SGH 2000 B2

Item Symbol		Waar-de	Een-heid
Warmteafgifte
Nominale warmteafgifte P_nom		2,0 kW
Minimale warmteafgifte(indicatief)	P_min	1,0 kW
Maximale continuewarmteafgifte	P_max,c	2,0 kW
Aanvullend elektriciteitsverbruik
Bij nominalewarmteafgifte	eI_max	0,000 kW
Bij minimalewarmteafgifte	eI_min	0,000 kW
In stand-bymodus	eI_SB	N/A	kW
			Een-heidt
Item

Type warmte-input, uitsluitend voor elektrische warmteopslagtoestellen (selecteer één)

Handmatige sturing van de warmteopslag, met geïntegreerde thermostaat	[neen]
Handmatige sturing van de warmteopslag, met kamer- en/ of buitentemperatuur-feedback	[neen]
Elektronische sturing van de warmteopslag, met kamer- en/of buitentemperatuur-feedback	[neen]
Door een ventilator bijgestane warmteafgifte	[neen]

Type warmteafgifte/sturing kamertemperatuur (selecteer één)

Eentrapswarmteafgifte, geen sturing van de kamertemperatuur [neen]

Twee of meer handmatig in te stellen trappen, geen sturing van de kamer-temperatuur [neen]

Met mechanische sturing van de kamertemperatuur door thermostaat [ja]

Met elektronische sturing van de kamertemperatuur [neen]

Elektronische sturing van de kamertemperatuur plus dag-tijdschakelaa [neen]

Elektronische sturing van de kamertemperatuur plus week-tijdschakelaar [neen]

Andere sturingsopties (meerdere selecties mogelijk)

Sturing van de kamertemperatuur, met aanwezigheidsdetectie [neen]

Sturing van de kamertemperatuur, met openraamdetectie [neen]

Met de optie van afstandsbediening [neen]

Met adaptieve sturing van de start [neen]

Met beperking van de werkingstijd [neen]

Met black-bulbsensor [neen]

ROWI Germany GmbH

2. Veiligheidsinstructies voor kamerverwarmingstoestellen

Lees alle veiligheidsinstructies en aanwijzingen.

Veronachtzaming bij het naleven van veiligheidsinstructies en aanwijzingen kan ernstige verwondingen en/of materiële schade veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst!

Om oververhitting van het verwarmingstoestel te voorkomen, mag het verwarmingstoestel niet afgedekt worden.

• Het verwarmingstoestel mag niet direct onder een wandcontact-doos opgesteld worden.
• Het verwarmingstoestel mag niet gebruikt worden indien het glasveld beschadigd is.
• Gebruik dit verwarmingstoestel niet in de onmiddellijke omgeving van een badkuip, douche of zwembad.
• Indien het netsnoer van dit toestel beschadigd wordt, moet het door de fabrikant of zijn servicedienst, dan wel een vergelijkbaar gekwalificeerd persoon, vervangen worden ter voorkoming van gevaren.
• VOORZICHTIG: ter voorkoming van gevaar door het onbedoeld resetten van de veiligheidstemperatuurbegrenzer mag het toestel niet via een externe schakelinrichting worden gevoed, zoals bijvoorbeeld een tijdschakelaar, noch met een stroomcircuit verbonden zijn dat regelmatig door een inrichting in- en uitgeschakeld wordt.
  ■ Stel een gevallen toestel niet in bedrijf.
• Niet gebruiken als er zichtbare tekenen van schade aan het verwarmingstoestel zijn.
• Het verwarmingstoestel moet op een stevige, vlakke en waterpas vloer worden geplaatst.

2.1 Algemene veiligheidsinstructies

WAARSCHUWING:

Om het brandgevaar te verkleinen, houdt u textiel, gordijnen en andere brandbare materialen ten minste 1 m van de luch-tuitlaat verwijderd.

■ WAARSCHUWING: het verwarmingstoestel mag niet in kleine ruimten gebruikt worden die door personen worden bewoond die niet zelfstandig de ruimte kunnen verlaten, tenzij een voortdurende bewaking gewaarborgd is.
- De gebruiker behoeft niets te doen om het product op 50 of 60 Hz in te stellen. Het product stelt zich automatisch op 50 of 60 Hz in.
- Dit toestel kan door kinderen vanaf 8 jaar en ouder, alsook door personen met verminderde fysieke, sensorische of geestelijke vaardigheden dan wel gebrek aan kennis en ervaring, gebruikt worden indien zij onder toezicht staan of onderricht werden betreffende het veilige gebruik van het toestel en de daaruit voortvloeiende gevaren begrijpen.
- Kinderen mogen niet met het toestel spelen.
■ Reiniging en het gebruikersonderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden.
- Kinderen jonger dan 3 jaar moeten uit de buurt blijven, behalve indien ze voortdurend bewaakt worden.
- Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen het toestel uitsluitend in- en uitschakelen indien ze onder toezicht staan of betreffende het veilige gebruik van het toestel onderricht werden en daaruit voortvloeiende gevaren begrepen hebben, met dien verstande dat het toestel op zijn normale gebruikspositie geplaatst of geïnstalleerd is.
- Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen de stekker niet in de contactdoos steken, het toestel niet regelen, het toestel niet reinigen en/of niet het onderhoud door de gebruiker uitvoeren.

Waarschuwing voor hete oppervlakken!

VOORZICHTIG: sommige delen van het product kunnen zeer heet worden en brandwonden uitlokken. Bijzondere voor-zichtigheid is geboden wanneer kinderen en hulpbehoevende personen aanwezig zijn.

2.2 Aanvullende veiligheidsinstructies

Levensgevaar door elektrische stroom!

Bij contact met onder spanning staande leidingen of onderdelen bestaat levensgevaar!

Het toestel is uitsluitend geschikt voor gebruik binnens- huis!

• Vooraleer u het toestel aansluit, vergelijkt u de aansluitgegevens op het typeplaatje (spanning en frequentie) met de gegevens van uw elektriciteitsnet. Let erop dat de gegevens overeenkomen, opdat geen schade aan het toestel optreedt.
• Controleer het toestel vóór gebruik op externe, zichtbare schade. Stel een beschadigd of gevallen toestel niet in bedrijf.
• Open nooit de behuizing van het toestel. Indien onder spanning staande aansluitingen worden aangeraakt en/of de elektrische en mechanische opbouw gewijzigd worden, bestaat gevaar voor stroomstoten!
• Vergewis u ervan dat het netsnoer onbeschadigd is en niet over hete oppervlakken en/of scherpe randen gelegd wordt.

• Let erop dat het netsnoer niet geknikt of geklemd is.

• Laat reparaties aan het toestel uitsluitend door geautoriseerde vakbedrijven of de klantenservice uitvoeren. Door onvakkundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. Daarenboven komt de aanspraak op garantie te vervallen.

• Bescherm het toestel tegen vochtigheid en het binnendringen van vloeistoffen.
• Trek het netsnoer uitsluitend aan de stekker uit de contactdoos.
• Gebruik het toestel niet in de nabijheid van naakte vlammen.
• Gebruik het toestel uitsluitend met volledig afgerold netsnoer. Wikkel het netsnoer nooit om het toestel heen. Let erop dat het netsnoer niet in contact komt met hete oppervlakken. Leg het snoer derwijze dat men niet over het snoer kan struikelen.

3. Vóór de inbedrijfstelling

Verwijder alle verpakkingsmateriaal en alle transportvoorzieningen van het toestel.

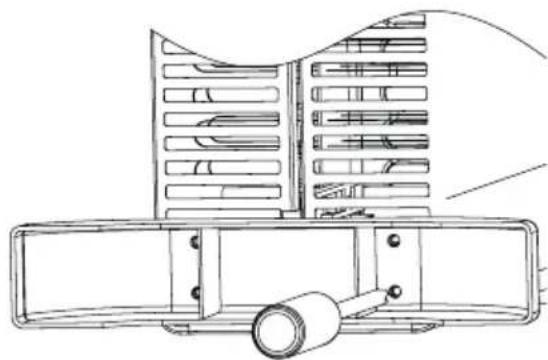

3.1 Standpoten monteren

Leg het toestel met de achterkant op een stabiele tafel. De onderste kant van de behuizing moet enigszins over de rand van de tafel uitsteken.

Houd één standpoot 5 tegen de rand van de behuizingsbodem. Vier boorgaten in de behuizing passen exact bij vier gaten in de standpoot 5.

Schroef de standpoot 5 met 4 van de meegeleverde schroeven 11 handvast. Forceer de korte schroeven 11 niet!

Aanwijzing: Er zitten meerdere boorgaten in de behuizingsbodem. Let op de passende boorgaten die voor de standpoot in kwestie voorzien zijn. Zie de volgende illustratie:

Herhaal het proces met de tweede standpoot 5.

Vergewis u ervan dat de standpoten 5 recht en stevig aan de behuizing vastzitten.

■ Zet het toestel op de standpoten 5.

3.2 Handvat monteren

Aan de achterkant van de glaswarmteconvector bevinden zich bovenaan twee boorgaten voor de bevestiging van het handvat 4.
Zet het handvat 4 op de boorgaten. Let er hierbij op dat de uiteinden met de boorgaten in het handvat naar beneden gericht zijn.
Schroef het handvat 4 met de twee meegeleverde lange schroeven 10 handvast. Forceer de schroeven 10 niet!

Voor een veilige en feilloze werking van het toestel moet de plaats van opstelling aan de volgende voorwaarden voldoen:

De vloer moet vast, vlak en horizontaal zijn.
T.o.v. de behuizing moeten minimumafstanden van zijdelings 50 cm, naar boven toe 100 cm, naar achteren 50 cm en naar voren 50 cm worden aangehouden.
Stel het toestel niet in een hete, natte of zeer vochtige omgeving op, noch in de buurt van brandbaar materiaal.
De contactdoos moet eenvoudig toegankelijk zijn, zodat het netsnoer 6 desnoods eenvoudig uitgetrokken kan worden.
■ Temperatuurbereik: 0 tot +40 °C
Luchtvochtigheid (geen condensatie): 5-75 %

Aanwijzing: Bij het eerste gebruik kan kortstondig een lichte geur ontstaan.

4. Inbedrijfstelling

4.1 Toestel inschakelen

Vergewis u ervan dat de verwarmingsniveauschakelaar 8 op 'OFF' staat. Sluit vervolgens de glaswarmteconvector aan op een gearde, met een lekschakelaar beschermde contactdoos.
Schakel nu het toestel in door de temperatuurregelaar 9 in de richting van de klok te draaien totdat een klik hoorbaar is, en de verwarmingsniveauschakelaar 8 in de gewenste stand te zetten. Het rode controlelampje 7 brandt. Daarbij geldt:

OFFUit-stand		Het apparaat levert geen verwarmings-vermogen.
1Verwarmings-niveau 1		Het toestel levert een verwarmings-vermogen van 1000 W.
2Verwarmings-niveau 2		Het toestel levert een verwarmings-vermogen van 2000 W.

MIN-stand		Laagste temperatuur-instelling
MAX-stand		Hoogste temperatuur-instelling

4.2 Temperatuurregelaar instellen

Start het toestel door met behulp van de verwarmingsniveauschakelaar 8 het gewenste verwarmingsniveau in te stellen.
Draai de temperatuurregelaar 9 in de richting van de klok tot aan de aanslag.

Indien de gewenste temperatuur bereikt is, draait u de temperatuurregelaar 9 terug tegen de klok in totdat u een duidelijke klik hoort.
■Decontrolelamp 7 dooft. Een geïntegreerde mechanische thermostaat schakelt de verwarmingsfunctie nu automatisch in/uit.

Aanwijzing: Tijdens de werking brandt de rode controlelamp 7.

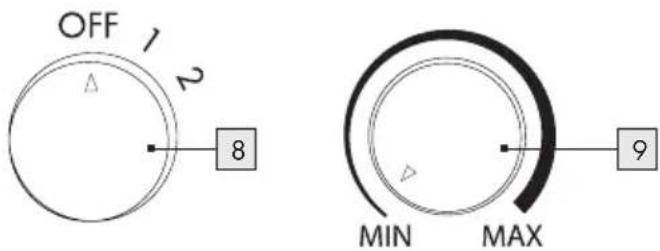

4.3 Toestel uitschakelen

Zet de verwarmingsniveauschakelaar 8 in de stand 'OFF'.
Zet de traploze temperatuurregelaar 9 in de stand 'MIN'. De controlelamp 7 dooft.

OFF 2 8 MIN MAX 9

■ Trek de netstekker uit de contactdoos.

⚠ Wacht totdat het toestel afgekoeld is alvo- rens het af te dekken of weg te bergen.

5. Veiligheidsvoorzieningen van het toestel

5.1 Overhittingsbeveiliging

Dit toestel is met een overhittingsbeveiliging uitgerust. Wanneer het toestel te heet wordt, wordt het verwarmingselement automatisch uitgeschakeld.

Schakel het toestel uit door de verwarmingsniveauschakelaar 8 in de stand 'OFF' te zetten en de temperatuurregelaar 9 in de stand 'MIN'.
■ Trek de netstekker uit de contactdoos.
■ Laat het toestel ten minste 10 minuten afkoelen.
Controleer de luchtinlaten 3 en luchtuitlaten 2 en verhelp de oorzaak van de oververhitting vooraleer u het toestel opnieuw in werking zet.

OPGELET! Oververhitting heeft normaliter een reden! Ze kan brandgevaar betekenen!

• Controleer of het toestel zijn warmte voldoende kan afgeven: is het toestel afgedekt of staat het te dicht tegen een wand of ander obstakel?
• Verhelp het probleem indien mogelijk of wend u tot de servicehotline (zie hoofdstuk 'Service').
  Ook indien u geen oorzaak vindt maar de oververhittingsbeveiliging nogmaals in werking treedt, moet u het toestel uitschakelen en u tot de servicehotline wenden (zie hoofdstuk 'Service').

5.2 Kantelbeveiliging

Dit toestel is met een kantelbeveiliging uitgerust. Indien het toestel tijdens de werking aan een sterke helling wordt blootgesteld, schakelt het toestel zichzelf automatisch uit. Het toestel werkt uitsluitend in rechtopstaande positie.

6. Onderhoud, reiniging en opslag

• Trek steeds de stekker uit wanneer het toestel niet in gebruik is en vóór iedere reiniging of bij bedrijfsstoringen!
  ■ Reinig het toestel uitsluitend in uitgeschakelde en koude toestand.
  Zorg ervoor dat bij de reiniging geen vochtigheid in het toestel dringt om een onherstelbare beschadiging van het toestel te voorkomen.
  Reinig de behuizing uitsluitend met een licht vochtige doek en een mild afwasmiddel. Gebruik geenszins scherpe en/of krassende schoonmaakmiddelen.
• Verwijder stofophopingen aan de luchtinlaten en -uitlaten met behulp van een stofzuiger.
  ■ Bewaar het toestel in een droge omgeving.

7. Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via plaatselijke recyclingpunten kunt afvoeren.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Het Triman-logo geldt alleen voor Frankrijk.

Dit product is onderworpen aan de Europese Richtlijn 2012/19/EU.

Gooi het product niet bij het huisvuil, maar via gemeentelijke inzamelpunten voor materiaalrecycling! Voor informatie over de wijze waarop het afgedankte apparaat moet worden verwijderd, kunt u contact opnemen met de gemeente of het gemeentebestuur.

Neem de aanduiding van de verpak- kingsmaterialen voor de af- valscheiding in acht. Deze zijn ge- markeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten / 80-98: composietmaterialen.

8. EU-conformiteit

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

9. Garantie van ROWI Germany GmbH

Geachte klant,

U ontvangt op dit toestel 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken aan dit product komen aan u wettelijke rechten jegens de verkoper van het product toe. Deze wettelijke rechten worden onze hiernavolgend weergegeven garantie niet ingeperkt.

Garantievoorwaarden

De garantietermijn begint op de aankoopdatum. Gelieve de oorspronkelijke kassabon goed te bewaren. Deze is benodigd als bewijs voor de aankoop.

Indien binnen drie jaar na de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar ons goeddunken - gratis voor u gerepareerd of vervangen, ofwel wordt de koopprijs vergoed. Deze garantieverstrekking vergt dat binnen de termijn van drie jaar het defecte toestel en het aankoopbewijs (kassabon) bezorgd worden en dat schriftelijk kort beschreven wordt waarin het gebrek bestaat en wanneer dit is opgetreden.

Indien het defect door onze garantie gedekt wordt, krijgt u het gerepareerde of een nieuw product terug. Met reparatie of vervanging van het product begint geen nieuwe garantietermijn.

Waarborgperiode en wettelijke reclamaties

De waarborgperiode wordt niet verlengd door de wettelijke garantie. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die eventueel reeds bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken gemeld worden. Reparaties die na het verstrijken van de waarborgperiode nodig worden, zijn tegen betaling.

Omvang van de waarborg

Het toestel werd zorgvuldig overeenkomstig strenge kwaliteitsrichtlijnen geproduceerd en vóór levering plichtsgetrouw getest.

De waarborg geldt voor materiaal- of fabricagefouten. Deze waarborg omvat geen productonderdelen die aan normale slijtage blootstaan en derhalve als sleetonderdelen kunnen worden beschouwd, noch beschadigingen van breekbare onderdelen, bv. schakelaars, accu's of onderdelen uit glas.

Deze waarborg komt te vervallen indien het product beschadigd, dan wel niet naar behoren gebruikt of onderhouden werd. Voor een vakkundig gebruik van het product moeten alle instructies uit de bedieningshandleiding nauwlettend nageleefd worden. Gebruiksdoelen en handelingen die in de bedieningshandleiding ontraden of waarvoor gewaarschuwd wordt, moeten absoluut voorkomen worden.

Het toestel is louter voor privégebruik bedoeld, niet voor commercieel gebruik. Bij verkeerd gebruik of onvakkundige behandeling, gebruik van geweld en bij ingrepen die niet door onze geautoriseerde servicevestiging uitgevoerd werden, komt de garantie te vervallen.

Procedure in geval van garantie

Om uw verzoek snel te kunnen af handelen, volgt u de volgende instructies:

Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 392285_2201) als aankoopbewijs klaar te houden.
Raadpleeg voor het artikelnummer het typeplatje op het product, het titelblad van uw handleiding (onderaan links) of de sticker op de achterof onderkant van het product.
- Indien er functiestoornissen of andere gebreken optreden, neemt u eerst telefonisch of via e-mail contact op met de hiernavolgend vermelde serviceafdeling.
- Een als defect geregistreerd product kunt u dan, zonder portkosten voor u, naar het u medegedeelde serviceadres sturen met bijvoeging van het aankoopbewijs (kassabon) en de vermelding waarin het gebrek bestaat en wanneer het opgetreden is.

PDF ONLINE www.lidl-service.com

Op www.lidl-service.com kunt u deze en nog vele andere handboeken, productvideo's en installatie-software downloaden. Met deze QR-code komt u direct op de website van de Lidl-service (www.lidl-service.com) en kunt u, door het artikelnummer (IAN 392285_2201) in te voeren, uw bedienings-handleiding openen.

10. Service

Indien er problemen optreden met de werking van uw ROWI Germany-product, gaat u als volgt te werk:

Contactopname

U bereikt het serviceteam van ROWI Germany op:

ROWI Germany GmbH

(gratis vanuit het vaste net)

IAN 392285_2201

De meeste problemen kunnen reeds in het kader van de competente, technische adviesverstrekking van ons serviceteam verholpen worden.

1. Úvod 54
