Merk	Soundmaster
Model	PL196H
Producttype	Platenspeler met FM-radio
Voeding	230 V, 50 Hz
Afspeelsnelheden	33, 45, 78 toeren/min
Hoofdfuncties	Vinyl afspelen, stereo FM-radio, line out, 3.5 mm koptelefoonaansluiting
Automatische stop	Ja, in-/uitschakelbaar (schakelaar aan de achterzijde)
45-toeren adapter	Inbegrepen
FM-antenne	Draadantenne
Lijnuitgang	LINE OUT-aansluiting (RCA)
Koptelefoonaansluiting	3,5 mm jack (schakelt automatisch de luidsprekers uit)
Luidsprekers	2 ingebouwde luidsprekers
Display	Frequentie-LED
FM stereo-indicator	LED-indicator voor stereo-ontvangst
Inbegrepen accessoires	Stofkap, 45-toeren adapter, handleiding
Veiligheid	Niet openen, gebruiken op een droge plaats, niet blootstellen aan vocht
Onderhoud	Reinigen met een droge doek, geen schurende middelen gebruiken
Gebruiksvoorwaarden	Alleen binnenshuis, droge en geventileerde ruimte
Conformiteit	Richtlijn 2014/53/EU

Veelgestelde vragen - PL196H Soundmaster

Hoe sluit ik de Soundmaster PL196H platenspeler aan?

Controleer of de netspanning overeenkomt met 230 V en 50 Hz. Sluit het netsnoer aan op een correct geïnstalleerd en geaard stopcontact.

Hoe speel ik een 45-toeren plaat af op de platenspeler?

Plaats de 45-toeren adapter (meegeleverd) in het midden van de draaitafel voordat u de plaat plaatst. Selecteer de snelheid 45 met de snelheidskiezer.

Wat te doen als de plaat stopt voor het einde van het laatste nummer?

De automatische stop kan worden uitgeschakeld met de schakelaar voor automatische stop aan de achterzijde van het apparaat. Indien uitgeschakeld, blijft de draaitafel draaien tot handmatige stop.

Hoe verbind ik de platenspeler met een hifi-installatie?

Gebruik RCA-kabels (niet meegeleverd) en verbind de LINE OUT-aansluiting van de platenspeler met de aux-ingang van uw hifi-installatie. Houd er rekening mee dat de ingebouwde luidsprekers actief blijven; zet het volume op het minimum als u de voorkeur geeft aan het geluid van de installatie.

Hoe gebruik ik een koptelefoon met de platenspeler?

Sluit een koptelefoon met een 3,5 mm jack aan op de koptelefoonaansluiting. De ingebouwde luidsprekers worden automatisch uitgeschakeld.

Hoe stel ik de FM-radio in?

Zet de functieknop op de stand radio (FM). Draai aan de frequentieknop om een zender af te stemmen. Gebruik de FM/FM ST-schakelaar om over te schakelen naar mono als de stereo-ontvangst verstoord is. Het stereo-indicatielampje gaat branden bij stereo-ontvangst.

Wat te doen als de naald van de platenspeler niet werkt?

Controleer of de beschermkap van de naald is verwijderd. Zorg ervoor dat de toonarm van de steun is losgemaakt voor gebruik. Als het probleem aanhoudt, laat het onderhoud dan over aan gekwalificeerd personeel.

Hoe maak ik de platenspeler schoon?

Gebruik een zachte, droge doek. Gebruik nooit schoonmaakmiddelen of schurende doeken. Vermijd contact van vloeistof met het apparaat.

Kan ik de platenspeler buiten gebruiken?

Nee, de platenspeler is ontworpen voor uitsluitend gebruik binnenshuis, op een droge plaats en uit de buurt van vocht. Stel het niet bloot aan direct zonlicht of warmtebronnen.

Wat te doen bij slechte FM-radio-ontvangst?

Rol de FM-draadantenne volledig uit. Houd het apparaat uit de buurt van computers of magnetrons. Als het probleem aanhoudt, schakel dan over naar mono (FM ST uit) om ruis te verminderen.

GEBRUIKSAANWIJZING PL196H Soundmaster

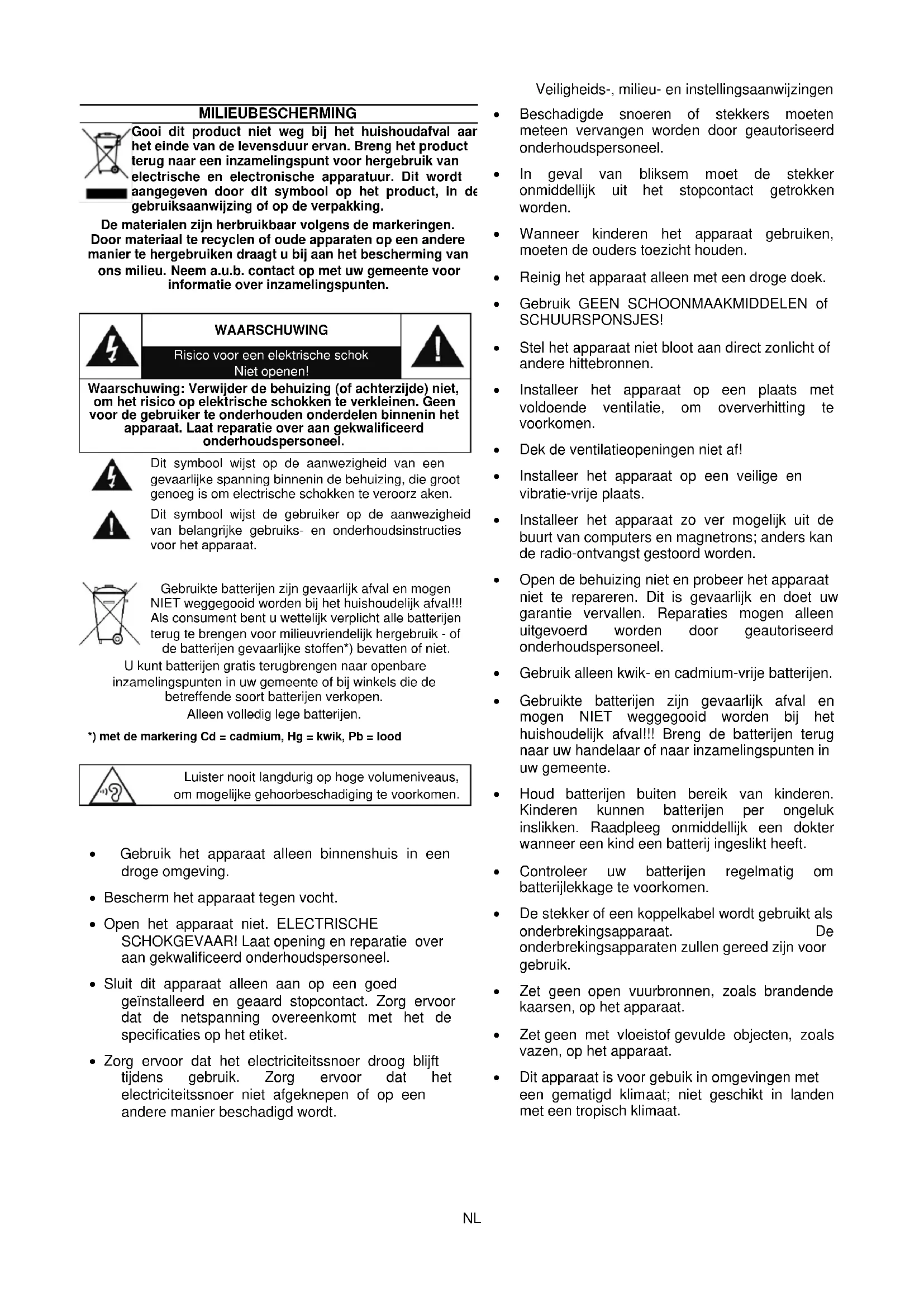

Gooi dit product niet weg bij het huishoudafval aan het einde van de levensduur ervan. Breng het product terug naar een inzamelingspunt voor hergebruik van electrische en electronische apparatuur. Dit wordt aangegeven door dit symbool op het product, in de gebruiksaanwijzing of op de verpakking.

De materialen zijn herbruikbaar volgens de markeringen. Door materiaal te recyclen of oude apparaten op een andere manier te hergebruiken draagt u bij aan het bescherming van ons milieu. Neem a.u.b. contact op met uw gemeente voor informatie over inzamelingspunten.

WAARSCHUWING

Risico voor een elektrische schok Niet openen!

Waarschuwing: Verwijder de behuizing (of achterzijde) niet, om het risico op elektrische schokken te verkleinen. Geen voor de gebruiker te onderhouden onderdelen binnenin het apparaat. Laat reparatie over aan gekwalificeerd onderhoudspersoneel.

Dit symbool wijst op de aanwezigheid van een gevaarlijke spanning binnenin de behuizing, die groot genoeg is om electrische schokken te veroorz aken.

Dit symbool wijst de gebruiker op de aanwezigheid van belangrijke gebruiks- en onderhoudsinstructies voor het apparaat.

Gebruikte batterijen zijn gevaarlijk afval en mogen NIET weggegooid worden bij het huishoudelijk afval!!! Als consument bent u wettelijk verplicht alle batterijen terug te brengen voor milieuvriendelijk hergebruik - of de batterijen gevaarlijke stoffen*) bevatten of niet.

U kunt batterijen gratis terugbrengen naar openbare inzamelingspunten in uw gemeente of bij winkels die de betreffende soort batterijen verkopen. Alleen volledig lege batterijen.

*) met de markering Cd = cadmium, Hg = kwik, Pb = lood

Luister nooit langdurig op hoge volumeniveaus, om mogelijke gehoorbeschadiging te voorkomen.

• Gebruik het apparaat alleen binnenshuis in een droge omgeving.
• Bescherm het apparaat tegen vocht.
• Open het apparaat niet. ELECTRISCHE SCHOKGEVAAR! Laat opening en reparatie over aan gekwalificeerd onderhoudspersoneel.
• Sluit dit apparaat alleen aan op een goed geïnstalleerd en geaard stopcontact. Zorg ervoor dat de netspanning overeenkomt met het de specificaties op het etiket.
• Zorg ervoor dat het electriciteitssnoer droog blijft tijdens gebruik. Zorg ervoor dat het electriciteitssnoer niet afgeknepen of op een andere manier beschadigd wordt.

Veiligheids-, milieu- en instellingsaanwijzingen

• Beschadigde snoeren of stekkers moeten meteen vervangen worden door geautoriseerd onderhoudspersoneel.
• In geval van bliksem moet de stekker onmiddellijk uit het stopcontact getrokken worden.
• Wanneer kinderen het apparaat gebruiken, moeten de ouders toezicht houden.
• Reinig het apparaat alleen met een droge doek.
• Gebruik GEEN SCHOONMAAKMIDDELEN of SCHUURSPONSJES!
• Stel het apparaat niet bloot aan direct zonlicht of andere hittebronnen.
• Installeer het apparaat op een plaats met voldoende ventilatie, om oververhitting te voorkomen.
• Dek de ventilatieopeningen niet af!
• Installeer het apparaat op een veilige en vibratie-vrije plaats.
• Installeer het apparaat zo ver mogelijk uit de buurt van computers en magnetrons; anders kan de radio-ontvangst gestoord worden.
• Open de behuizing niet en probeer het apparaat niet te repareren. Dit is gevaarlijk en doet uw garantie vervallen. Reparaties mogen alleen uitgevoerd worden door geautoriseerd onderhoudspersoneel.
• Gebruik alleen kwik- en cadmium-vrije batterijen.
• Gebruikte batterijen zijn gevaarlijk afval en mogen NIET weggegooid worden bij het huishoudelijk afval!!! Breng de batterijen terug naar uw handelaar of naar inzamelingspunten in uw gemeente.
• Houd batterijen buiten bereik van kinderen. Kinderen kunnen batterijen per ongeluk inslikken. Raadpleeg onmiddellijk een dokter wanneer een kind een batterij ingeslikt heeft.
• Controleer uw batterijen regelmatig om batterijlekkage te voorkomen.
• De stekker of een koppelkabel wordt gebruikt als onderbrekingsapparaat. De onderbrekingsapparaten zullen gereed zijn voor gebruik.
• Zet geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
• Zet geen met vloeistof gevulde objecten, zoals vazen, op het apparaat.
• Dit apparaat is voor gebruik in omgevingen met een gematigd klimaat; niet geschikt in landen met een tropisch klimaat.

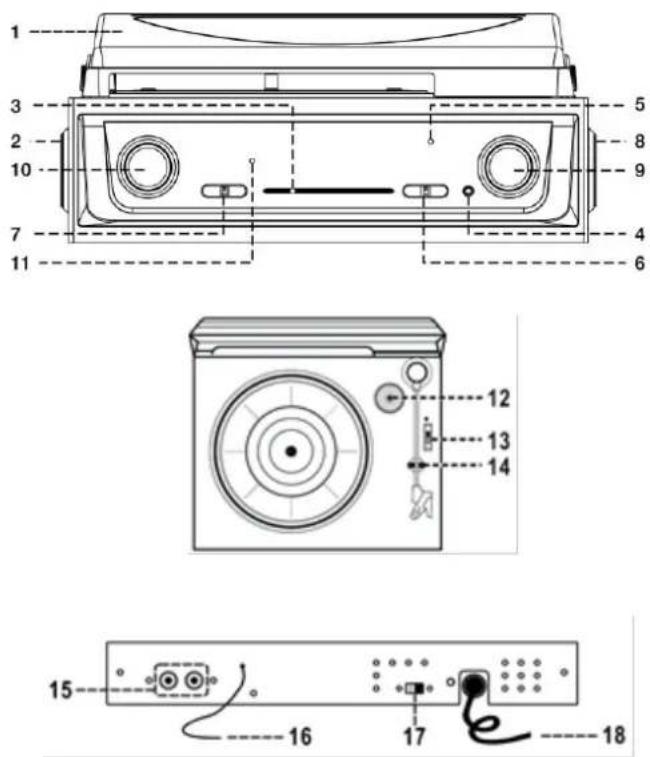

BEDIENINGSKNOPPEN

1 Deksel
2 Linker Luidspreker
3 LED Schijf Aanwijzing
4 3.5mm Hoofdtelefoon jack
5 LED-Power
6 Power off/on / Functie Regelaar
7 Radio Frequentieregelaar
8 Rechter Luidspreker
9 Volume Omhoog/Omlaag knop
10 Tuning knop
11 FM Stereo Indicator
12 Pin Adaptor
13 33/45/78 Snelheidregelaar
14 Naaldarm houder
15 Line-out Stekker
16 FM Draad Antenna
17 Auto-stop on/off schakelaar
18 AC Stroomkabel

INSTALLATIE

LEVERINGSOMVANG

Hoofdunit
Gebruiksaanwijzing

VOORZORGSMAATREGELEN VOOR GEBRUIK

Pak alle onderdelen voorzichtig uit en verwijder de beschermende verpakking.
Zorg ervoor dat uw stroomtoevoer 230V en 50Hz is en sluit het netsnoer pas daarna aan op een correct geïnstalleerd stopcontact.
Dek geen onderdelen van het apparaat af en laat enkele centimeters vrij rond het apparaat om de luchtcirculatie niet te belemmeren.

STOFKAP INSTALLEREN

Duw de metalen haak naar de achterkant.
- Sluit de stofkap aan op de metalen haak
- Sluit het scharnier van de stofkap aan op het apparaat.

PHONO COVER METAL BRACKET MAIN UN T

POWER ON

Sluit de stekker aan op een correct geïnstalleerd stopcontact.

Uw apparaat is nu klaar om muziek af te spelen.

LUISTER NAAR DE RADIO

Zet de functieschakelaar op TUNER.
Vouw de UKW (FM)-draadantenne volledig open en spreid deze uit.
Stel de zendfrequentie in met de draaiknop.
Regel het volume met de draaiknop.
Zet de schakelaar in de stand FM in geval van storing in de FM / FM-stereomodus. Bij FM / FM-stereo-ontvangst licht de LED-indicator op.

▶ Verwijder de naaldbeschermer.
Zorg ervoor dat u de toonarm uit de toonarmhouder verwijdert en na gebruik weer bevestigt.

Carttridge Stylus assembly

1. Schakel over naar de positie "PHONO"

2. Stel de snelheid (33/45/78) in op de plaat.

Pak het bord bij de buitenrand en plaats het voorzichtig op het bord. Als u een single plaat gebruikt, moet u de adapter vooraf bevestigen. De draaitafel begint te draaien.

1. Pas het volume naar wens aan.

2. Aan het einde van de schaal stopt de schaal met draaien. Til vervolgens de toonarm voorzichtig op en plaats deze op de plank (beveilig indien nodig)

3. Zet uit: Zet de schakelaar op "OFF".

OPGELET: Bij sommige platen is het mogelijk dat het toestel stopt voordat het laatste nummer wordt afgespeeld, wat helaas te maken heeft met andere standaarden van de platenindustrie. Als u zo'n plaat heeft, kunt u de automatische uitschakeling deactiveren met de schakelaar.

Belangrijk:. Als de automatische uitschakeling is gedeactiveerd, loopt de plaat door totdat het apparaat handmatig wordt uitgeschakeld!

LINE-OUT

Via deze uitgang kun je het apparaat met een cinch kabel (niet meegeleverd) aansluiten op de aux aansluiting van je thuissysteem.

OPGELET: Het geluid van de originele ingebouwde luidspreker wordt niet beëindigd, zelfs niet na aansluiting op een ander hifi-systeem via een line-out-aansluiting. U kunt het systeemvolume op het minimumniveau instellen als u alleen de voorkeur geeft aan het geluid van het hifi-systeem

HOOFDTELEFOON (Niet inbegrepen)

Sluit een in de handel verkrijgbare hoofdtelefoon met een 3,5 mm-aansluiting aan op de aansluiting. Luidsprekers worden automatisch uitgeschakeld!

De huidige instructiehandleiding kan worden gedownload van www.soundmaster.de.

Technische veranderingen en drukfouten voorbehouden. Auteursrecht van Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Duplicatie alleen met de toestemming van Woerlein GmbH

Wörlein GmbH verklaart hierbij dat dit apparaat in overeenkomst is met de essentiële vereisten en andere relevante bepalingen van de Richtlijn 2014/53/EU.

Een kopie van de conformiteitsverklaring kunt u verkrijgen op het hierboven vermelde adres.
