GEBRUIKSAANWIJZING One+ CCG1801MHG RYOBI

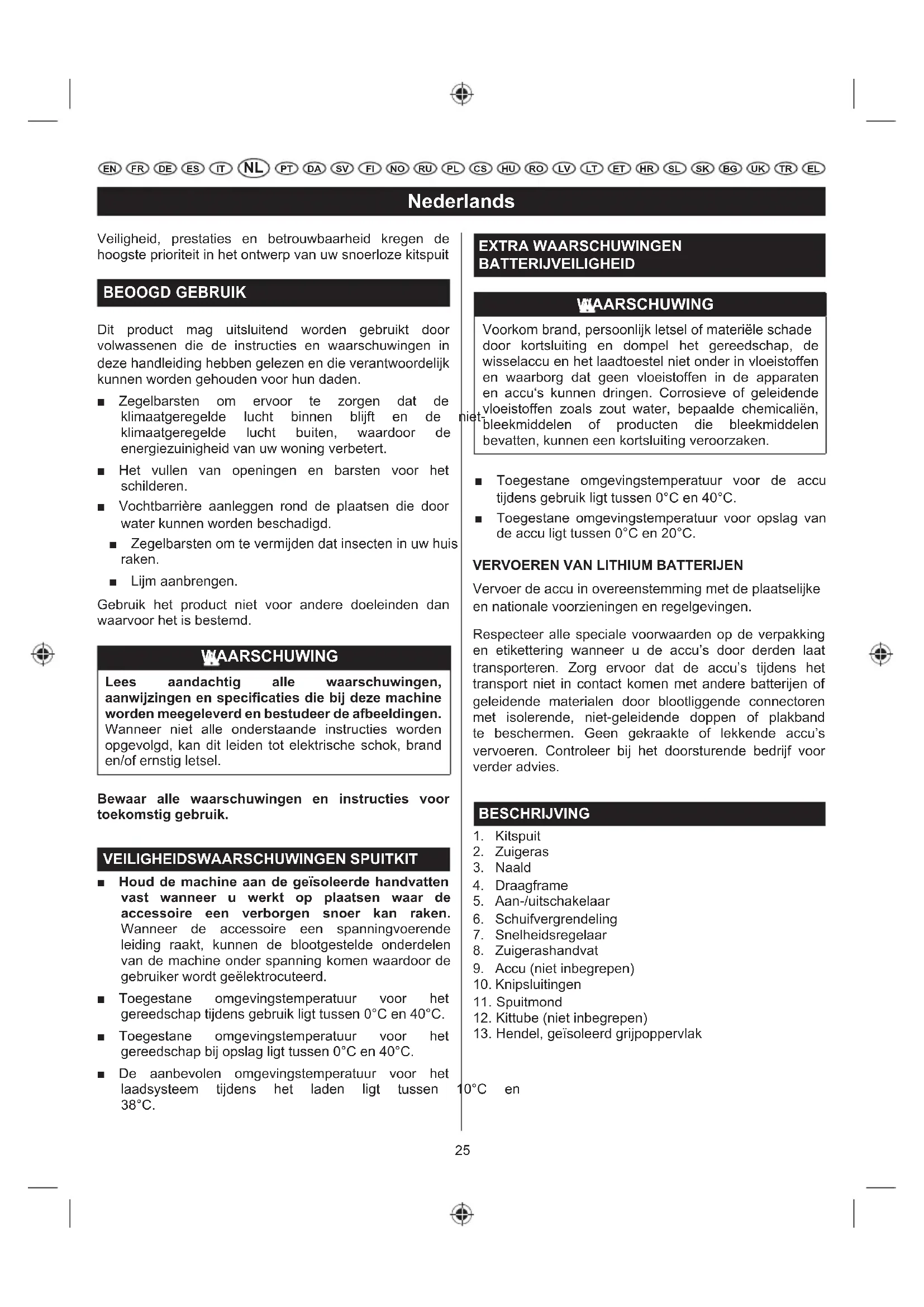

Veiligheid, prestaties en betrouwbaarheid kregen de hoogste prioriteit in het ontwerp van uw snoerloze kitspuit

BEOOGD GEBRUIK

Dit product mag uitsluitend worden gebruikt door volwassenen die de instructies en waarschuwingen in deze handleiding hebben gelezen en die verantwoordelijk kunnen worden gehouden voor hun daden.

■ Zegelbarsten om ervoor te zorgen dat de klimaatgeregelde lucht binnen blijft en de klimaatgeregelde lucht buiten, waardoor de energiezuinigheid van uw woning verbetert.
■ Het vullen van openingen en barsten voor het schilderen.
■ Vochtbarrière aanleggen rond de plaatsen die door water kunnen worden beschadigd.
■ Zegelbarsten om te vermijden dat insecten in uw huis raken.
■ Lijm aanbrengen.

Gebruik het product niet voor andere doeleinden dan waarvoor het is bestemd.

WAARSCHUWING

Lees aandachtig alle waarschuwingen, aanwijzingen en specificaties die bij deze machine worden meegeleverd en bestudeer de afbeeldingen.

Wanneer niet alle onderstaande instructies worden opgevolgd, kan dit leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

■ Houd de machine aan de geïsoleerde handvatten vast wanneer u werkt op plaatsen waar de accessoire een verborgen snoer kan raken. Wanneer de accessoire een spanningvoerende leiding raakt, kunnen de blootgestelde onderdelen van de machine onder spanning komen waardoor de gebruiker wordt geëlektrocuteerd.
■ Toegestane omgevingstemperatuur voor het gereedschap tijdens gebruik ligt tussen 0°C en 40°C.
■ Toegestane omgevingstemperatuur voor het gereedschap bij opslag ligt tussen 0°C en 40°C.
■ De aanbevolen omgevingstemperatuur voor het laadsysteem tijdens het laden ligt tussen 38°C.

EXTRA WAARSCHUWINGEN BATTERIJVEILIGHEID

WAARSCHUWING

Voorkom brand, persoonlijk letsel of materiële schade door kortsluiting en dompel het gereedschap, de wisselaccu en het laadtoestel niet onder in vloeistoffen en waarborg dat geen vloeistoffen in de apparaten en accu's kunnen dringen. Corrosieve of geleidende vloeistoffen zoals zout water, bepaalde chemicaliën, bleekmiddelen of producten die bleekmiddelen bevatten, kunnen een kortsluiting veroorzaken.

■ Toegestane omgevingstemperatuur voor de accu tijdens gebruik ligt tussen 0°C en 40°C.
■ Toegestane omgevingstemperatuur voor opslag van de accu ligt tussen 0°C en 20°C.

VERVOEREN VAN LITHIUM BATTERIJEN

Vervoer de accu in overeenstemming met de plaatselijke en nationale voorzieningen en regelgevingen.

Respecteer alle speciale voorwaarden op de verpakking en etikettering wanneer u de accu's door derden laat transporteren. Zorg ervoor dat de accu's tijdens het transport niet in contact komen met andere batterijen of geleidende materialen door blootliggende connectoren met isolerende, niet-geleidende doppen of plakband te beschermen. Geen gekraakte of lekkende accu's vervoeren. Controleer bij het doorsturende bedrijf voor verder advies.

BESCHRIJVING

1. Kitsput
2. Zuigeras
3. Naald
4. Draagframe
5. Aan-/uitschakelaar
6. Schuifvergrendeling
7. Snelheidsregelaar
8. Zuigerashandvat
9. Accu (niet inbegrepen)
10. Knipsluitingen
11. Spuitmond
12. Kittube (niet inbegrepen)
13. Hendel, geïsoleerd grijpoppervlak

10°C en

Nederlands

SPECIFICATIES

Snoerloze kitspuit

Model CCG-1801

Spanning 18 V

Onbelast toerental

hoog 5,5 mm/s

laag 1 mm/s

Gemeten geluidswaarden bepaald in overeenstemming met EN 62841:

A-gewogen geluidsdrukniveau Lp = 59 dB(A)

Onzekerheid K 3 dB (A)

A-gewogen geluidsniveau LW = 70 dB(A)

Onzekerheid K 3 dB (A)

Draag oorbeschermers.

Gewogen effectieve waarde

De totale trillingswaarden (triaxiale vectorsom) werden vastgesteld in overeenstemming met EN 62841:

Trillingsemissiewaarde niet 2,5 m/s² overschreden

Onzekerheid K 1,5 m/s 2

Model	BATTERIJPAK(niet inbegrepen)	COMPATIBELELADER (nietinbegrepen)
Lithium-ion	RB18L13RB18L15RB18L15BRB18L25RB18L30RB18L40RB18L50RB18L90	BCL14181HBCL14183HRC18150RC18627RC18115RC18120RC18118C

BEDIENING

WAARSCHUWING

Laat uw waakzaamheid niet verslappen als u eenmaal vertrouwd bent geraakt met de machine. Vergeet niet dat zelfs één seconde onoplettendheid ernstig lichamelijk letsel kan veroorzaken.

WAARSCHUWING

Draag altijd een veiligheidsbril met zijdelingse bescherming wanneer u machines bedient. Er kunnen wegspattende deeltjes in uw ogen komen en ernstig oogletsel veroorzaken als u zich hier niet aan houdt.

WAARSCHUWING

Gebruik geen accessoires of opzetstukken die niet door de fabrikant van dit product zijn aanbevolen. Bij gebruik van niet aanbevolen onderdelen of accessoires bestaat gevaar voor ernstig lichamelijk letsel.

Dit product aanvaardt RYOBI ONE+ 18V lithium-ion accupacks en RYOBI ONE+ 18 V nikkel-cadmium accupacks.

WAARSCHUWING

Verwijder de accu altijd uit uw gereedschap wanneer u onderdelen monteert, de machine afstelt, schoonmaakt of niet gebruikt. Wanneer u het accupack verwijdert, voorkomt dit accidenteel starten, wat ernstig letsel kan veroorzaken.

EIGENSCHAPPEN VAN DE BATTERIJBESCHERMING

RYOBI 18 V lithium-ion accu's zijn ontworpen met eigenschappen die de lithium-ion cellen beschermen en de levensduur van de accu maximaliseren. Onder bepaalde gebruiksomstandigheden kunnen deze ingebouwde eigenschappen ertoe leiden dat de accu en het werktuig dat wordt aangedreven, zich anders gedragen in vergelijking met nikkel-cadmium accu's.

Tijdens bepaalde toepassingen is het mogelijk dat de accu-elektronica aangeeft dat de accu moet afsluiten, waardoor het werktuig stopt met werken. Om de accu en het werktuig te resetten, laat u de aan-/uithendel los en herneemt u de normale werking.

OPMERKING: Om te voorkomen dat de batterij verder uitschakelt, vermijdt u dat het apparaat wordt geforceerd.

Indien het loslaten van de aan-/uithendel de accu en het werktuig niet reset, is het accupack leeg. Indien leeg, zal het accupack beginnen opladen wanneer het op de lithium-ion lader wordt geplaatst.

BATTERIJPAK INSTALLEREN (NIET INBEGREPEN)

Zie afbeelding 2.

■ Vergrendel de schakelhendel door de schakelaar in de vergrendelde positie te schuiven.
■ Bevestig het batterijpak in het toestel.
■ Zorg ervoor dat de knipsluitingen aan elke kant van

Nederlands

het batterijpak op hun plaats vast klikken batterij stevig aan het toestel is vastgemaakt vooraleer u ermee begint te werken.

LET OP

Wanneer u het batterijpack in het werktuig plaatst, zorgt u ervoor dat de opgeheven rib op het batterijpack is afgelijnd met de onderkant van de boormachine en goed op zijn plaats klikt. Foutieve installatie van het batterijpack kan schade aan de inwendige onderdelen veroorzaken.

BATTERIJPAK VERWIJDEREN (NIET INBEGREPEN)

Zie afbeelding 2.

■ Vergrendel de schakelhendel door de schakelaar in de vergrendelde positie te schuiven.
■ Druk op de knipsluitingen aan de zijde batterijpack.
■ Verwijder het batterijpak van het toestel.

KITSPUIT STARTEN/STOPPEN

Zie afbeelding 3.

Voor u probeert de kitspuit te starten, zorgt u ervoor dat de schakelaarvergrendeling zich in de ontgrendelde positie bevindt.

■ Om de kitspuit IN te schakelen, drukt u op de schakelhendel.
■ Om de kitspuit UIT te schakelen, laat u de schakelhendel los.

SCHAKELHENDEL VERGRENDELEN

Zie afbeelding 3.

De schakelhendel van de kitspuit kan worden afgesloten met behulp van de schuifknop onder de schakelhendel.

■ Om de schakelhendel te vergrendelen, schuift u de schakelaar in de vergrendelde positie. Dit voorkomt dat de schakelhendel aan de kitspuit wordt ingedrukt.
■ Om de schakelhendel te ontgrendelen, schuift u de schakelaar naar beneden. Dit laat toe dat de schakelhendel van de kitspuit kan worden ingedrukt.

KIT LADEN (NIET INBEGREPEN)

Zie afbeelding 4-5.

Vergrendel de schakelhendel door de schakelaar in de vergrendelde positie te schuiven.

■ Met een cuttermes snijdt u de tip van het mo van een standaard 10 oz. kittube af. Snijd de tip in een hoek van 45°.
■ Verwijder zo weinig mogelijk en houd rekening met de

en afraetingevan de kitlaag die u nodig hebt.

• Controleer of er aan de basis van het mondstuk een tweede binnenzegel aanwezig is. Indien u ze vindt, steekt u de naald in het mondstuk om het zegel voor gebruik te breken. Als u een gedeeltelijk gevulde tube gebruikt, gebruikt u de naald om uitgehard materiaal van de tip te verwijderen.
  OPMERKING: Men vindt normaal gezien een binnenzegel in kartonnen kittubes.
  ■ Terwijl u de kitspuit stevig met een hand vasthouc trekt u het handvat van de zuigeras weg van de kitspuit. Blijf trekken tot de zuigerbasis de achterzijde van het draagframe bereikt.
  ■ Laad de kittube in het draagframe en zorg ervoor dat deze aan beide uiteinden goed vastzit.

ELEKTRONISCHE OVERBELASTINGSBEVEILIGING

De kitspuit is beschermd door een elektronische overbefastingsbeveiliging. Als er teveel druk op de tube wordt uitgeoefend, zal de motor uitslaan. Dit helpt schade aan het werktuig en de kittube te voorkomen. Als de motor uitslaat, zorgt u ervoor dat:

■ Mondstuktip is gesneden
■ Binnenzegel in de kittube is gebroken
■ Gehard materiaal moet uit het mondstuk worden verwijderd.
■ Kittube is niet beschadigd of bevroren
■ Zuigeras is vrij van kit/lijm

Laat de trigger los en wacht 3 tot 5 seconden om de elektronica te laten resetten. Als de motor opnieuw uitslaat, stelt u de variabele snelheidskeuzeknop in de middelste positie en drukt u opnieuw op de hendel. Als de motor blijft uitslaan, probeert u een materiaal of brengt u het werktuig naar een geautoriseerd servicecentrum.

andere

WAARSCHUWING

Producten met een accu zijn altijd in bedrijfsklare toes- tand. Daarom dient de schakelaar steeds te worden vergrendeld wanneer u het toestel niet gebruikt of langs uw zijde meedraagt.

LIJM AANBRENGEN

Zie afbeelding 6-8.

■ Bereid het oppervlak dat van kit moet worden voorzien, voor door stof, vuil of overgebleven oude kit te verwijderen. Zorg ervoor dat het gebied dat van kit moet worden voorzien, schoon en droog is.
■ Stel de snelheid van de kitspuit in overeenstemming met uw toepassingsnoden in en gebruik voldoende kit

Nederlands

voor de taak. Experimenteer op een afgelegen plaats om de beste snelheid te vinden om de kitlaag aan te brengen dat u wenst.

■ Houd de spuit in een lichte hoek. Als u een barst vult, brengt u indien mogelijk het mondstuk in anders volgt u met de kitspuit langs het oppervlak.

■ Druk op de hendel op de kitspuit en laat de kit uit de tip van de tube stromen.

OPMERKING: Als de kitlaag te smal is, hersnijdt u het mondstuk om een grotere opening aan te brengen. Het is echter beter om een dunne kitlaag aan te brengen en, indien nodig, een klein beetje toe te voegen dan teveel aan te brengen en het teveel te proberen verwijderen.

■ Beweeg de kitspuit zorgvuldig aan een ge tempo langs de te vullen gleuf terwijl u de schakelhendel ingedrukt blijft houden. Zorg ervoor dat de kit volledig in contact komt met beide toepassingsoppervlakken. Indien nodig, gebruikt u uw vinger om de kit zachtjes in een hoek of barst te drukken.

OPMERKING: De beste vulling wordt bereikt door de kit in een voorwaartse beweging in de gleuf te drukken. In sommige gevallen (in het bijzonder wanneer het zijdelings materiaal ruw of oneffen is), is een trekbeweging beter aangezien het vulpatroon minder snel aan de voeg aangehaald wordt.

■ De motor slaat automatisch uit als een kittube leeg raakt. Trek de zuigeras terug en vervang de kittube, indien nodig
■ Om de kitlaag te stoppen, laat u de schakelhendel los.
■ Trekeenvochtige vinger of ander "egaliseringswerktuig" langs de kitlaag nadat u ze hebt aangebracht. Dit laat toe dat de kit zich aan de toepassingsoppervlakken hecht en een nette, afgewerkte indruk geeft.
■ Gebruik een vochtige doek of handdoek om overtollige kit te verwijderen.

ONDERHOUD

WAARSCHUWING

Voor onderhoud gebruikt u uitsluitend originele vervangonderdelen. Gebruik van niet originele onderdelen kan gevaar opleveren of schade aan de machine veroorzaken.

WAARSCHUWING

Draag altijd een veiligheidsbril of gezichtsbescherming met zijdelingse bescherming terwijl u het werktuig gebruikt of wanneer u stof blaast. Als het werk stof veroorzaakt, draag dan ook een stofmasker.

WAARSCHUWING

Om ernstige letsels te vermijden, verwijdert u altijd de accu uit de machine wanneer u het reinigt of onderhoudt.

ALGEMEEN ONDERHOUD

delijkmatig

Voorkom het gebruik van oplosmiddelen wanneer u kunststof onderdelen reinigt. De meeste kunststoffen zijn gevoelig voor schade van verschillende types commerciële schoonmaakproducten en kunnen door hun gebruik worden beschadigd. Gebruik een schone doek om vuil, stof, olie, vet, enz. te verwijderen.

WAARSCHUWING

Remvloeistof, benzine, producten op basis van petroleum, kruipolie, enz mogen nooit in contact komen met kunststof onderdelen. Chemicaliën kunnen kunststof beschadigen, verzwakken of verwoesten, wat kan leiden tot ernstig letsel.

Om correct te werken, moet de zuigeras van het werktuig schoon blijven en vrij van kit en lijm. Als er materiaal op het zuigerstaafmechanisme raakt, veegt u het materiaal af in overeenstemming met de richtlijnen van de kit- of lijmfabrikant.

Wanneer het werktuig door de elektronische overbelastingsbeveiliging wordt uitgeschakeld, wacht u altijd 3 tot 5 seconden voor u de hendel indrukt om te herstarten. Onder deze omstandigheden de hendel regelmatig indrukken en loslaten kan interne schade aan de kitspuit veroorzaken.

Enkel de getoonde onderdelen op de onderdelenlijst mogen door de klant worden gerepareerd of vervangen. Alle andere onderdelen moeten in een geautoriseerd onderhoudscentrum worden vervangen.

Nederlands

MILIEUBESCHERMING

Zorg dat grondstoffen worden gerecycleerd in plaats van weggegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden aangeleverd.

SYMBOLEN

Veiligheidswaarschuwing

Volt

^-1

Aantal toeren of omwentelingen per minuut Gelijkstroom

EurAsian-symbol van overeenstemming

Oekraïens conformiteitssymbool

EU-conformiteit

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Elektrisch afval mag niet samen met ander huishoudafval worden weggegooid. Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

Português

Naast de wettelijke rechten die voortvloeien uit de aankoop, wordt dit product gedekt door een garantie, zoals hieronder staat vermeld.

1. De garantietermijn voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een factuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenten. Er wordt dus geen garantie gegeven voor professioneel of commercieel gebruik.
2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/DC) is het mogelijk om de garantietermijn te verlengen over de boven beschreven termijn, met behulp van de website www.yobitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn wordt duidelijk weergegeven in winkels en/of verpakkingen en staat beschreven in de productdocumentatie. De eindgebruiker moet zijn/haar nieuw gekochte gereedschappen binnen 30 dagen na aankoop online registreren. De eindgebruiker kan zich registreren voor de verlengde garantietermijn als zijn woonland staat vermeld op het online registratieformulier waar deze optie geldig is. Bovendien moeten eindgebruikers toestemming geven voor de opslag van de gegevens die online ingevuld moeten worden en moeten ze de algemene voorwaarden accepteren. Het ontvangstbewijs van de registratie, dat per e-mail wordt verzonden en de oorspronkelijke factuur met de aankoopdatum vormt het bewijs van de verlengde garantietermijn.
3. De garantie dekt tijdens de garantietermijn alle gebreken van het product vanwege defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is beperkt tot reparatie en/of vervanging en bevat geen andere verplichtingen, waaronder maar niet beperkt tot incidentele of gevolgschade. De garantie is niet geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing wordt gebruikt of onjuist is aangesloten. Deze garantie geldt niet voor:

-alle schade aan het product die het gevolg is van onjuist onderhoud -elk product dat is veranderd of aangepast

• elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd
• alle schade die is veroorzaakt door het niet opvolgen van de gebruiksaanwijzing

-elk niet-CE-product

• elk product waar een poging tot reparatie is gedaan door een niet-erkende professional of zonder voorafgaande toestemming door Techtronic Industries.
• elk product dat is verbonden met een verkeerde voeding (amperage, spanning, frequentie)
• alle schade die is veroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen

-normale slijtage van reserveonderdelen
—ongepast gebruik, overbelasting van het gereedschap
-gebruik van niet-goedgekeurde accessoires of onderdelen

- gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zijn aangeschaft. Zulke uitzonderingen bevatten, maar niet beperkt tot schroevendraaierbits, boorbits, slijpschijven, schuurpapier en zagen, laterale geleiding

-Componenten (onderdelen en accessoires) die onderhevig zijn aan natuurlijke slijtage, waaronder maar niet beperkt tot serviceen onderhoudssets, koolstofborstels, lagers, boorkoppen, SDS boorbitbevestigingen of ontvangers, stroomsnoeren, hulpgrepen, transporttassen, schuurplateaus, stofzakken, stofafvoerbuizen, viltringen, pennen en veren van slagmoersleutels, etc.

1. Voor onderhoud moet het product worden verzonden of gebracht naar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen zal uw lokale RYOBI-dealer het product verzenden naar de RYOBI-serviceorganisatie. Wanneer u het product naar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige gevaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.
2. Een reparatie/vervanging die onder deze garantie valt is gratis. Het vormt geen verlenging of een nieuwe start van de garantietermijn. Verwisselde onderdelen of gereedschappen worden ons eigendom. In sommige landen moeten de verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien uit de aankoop van het gereedschap blijven onaangetast.
3. Deze garantie is geldig in de Europese Gemeenschap, Zwitserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten deze gebieden moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geautoriseerd onderhoudscentrum in uw buurt te vinden, surft u naar http://nl.ryobitools.eu/header/service-and-support/service-agents.

Hierbij verklaren wij dat het product

Accu-Lijmpistool

Merk: RYOBI

Modelnummer: CCG-1801

Serienummerbereik: 44404204000001 - 44404204999999

is in overeenstemming met de volgende Europese Richtlijnen en geharmoniseerde normen

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 62841-1:2015, EN 55014-1:2017, EN 55014-2:2015

RoHS-documentatie is samengesteld in overeenstemming met EN50581:2012

Todd Chipner

Sr. Directeur, CPT Kwaliteit en Azië Regelgeving en veiligheid

Afgevaardigde voor het samenstellen van de technische fiche:
