BRUGSANVISNING One+ CCG1801MHG RYOBI

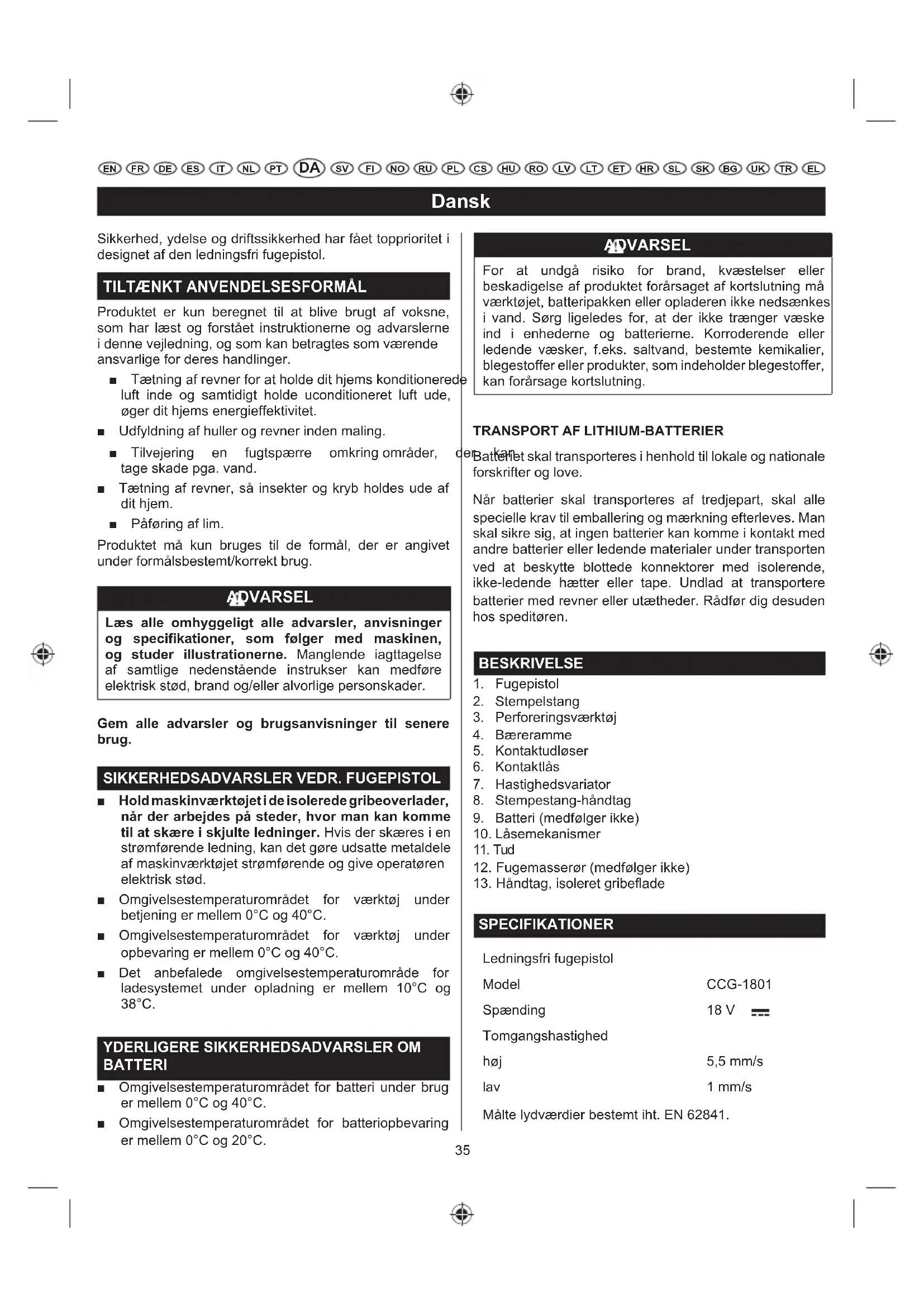

Sikkerhed, ydelse og driftssikkerhed har fået topprioritet i designet af den ledningsfri fugepistol.

TILTÄENKT ANVENDELSESFORMÅL

Produktet er kun beregnet til at blive brugt af voksne, som har læst og forstået instruktionerne og advarslerne i denne vejledning, og som kan betragtes som værende ansvarlige for deres handlinger.

■ Tætning af revner for at holde dit hjems konditionerede luft inde og samtidigt holde uconditioneret luft ude, øger dit hjems energieffektivitet.
■ Udfyldning af huller og revner inden maling.
- Tilvejering en fugtspærre omkring områder, tage skade pga. vand.
■ Tætning af revner, så insekter og kryb holdes ude af dit hjem.
■ Påføring af lim.

Produktet må kun bruges til de formål, der er angivet under formålsbestemt/korrekt brug.

ADVARSEL

Læs alle omhyggeligt alle advarsler, anvisninger og specifikationer, som følger med maskinen, og studer illustrationerne. Manglende iagttagelse af samtlige nedenstående instrukser kan medføre elektrisk stød, brand og/eller alvorlige personskader.

• Hold maskinværktøjet i de isolerede gribeoverlader, når der arbejdes på steder, hvor man kan komme til at skære i skjulte ledninger. Hvis der skæres i en strømførende ledning, kan det gøre udsatte metaldele af maskinværktøjet strømførende og give operatøren elektrisk stød.
  ■ Omgivelsestemperaturområdet for værktøj under betjening er mellem 0°C og 40°C.
  ■ Omgivelsestemperaturområdet for værktøj under opbevaring er mellem 0°C og 40°C.
  Det anbefalede omgivelsestemperaturområde for ladesystemet under opladning er mellem 10°C og 38°C.

YDERLIGERE SIKKERHEDSADVARSLER OM BATTERI

■ Omgivelsestemperaturområdet for batteri under brug er mellem 0°C og 40°C.
■ Omgivelsestemperaturområdet for batteriopbevaring er mellem 0°C og 20°C.

ADVARSEL

For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning.

TRANSPORT AF LITHIUM-BATTERIER

den Battenet skal transporteres i henhold til lokale og nationale forskrifter og love.

Når batterier skal transporteres af tredjepart, skal alle specielle krav til emballering og mærkning efterleves. Man skal sikre sig, at ingen batterier kan komme i kontakt med andre batterier eller ledende materialer under transporten ved at beskytte blottede konnektorer med isolerende, ikke-ledende hætter eller tape. Undlad at transportere batterier med revner eller utætheder. Rådfør dig desuden hos speditøren.

BESKRIVELSE

1. Fugepistol
2. Stempelstang
3. Perforeringsværktøj
4. Bæreramme
5. Kontaktudløser
6. Kontaktlås
7. Hastighedsvariator
8. Stempestang-händtag
9. Batteri (medfølger ikke)
10. Låsemekanismer
11. Tud
12. Fugemasserør (medfølger ikke)
13. Håndtag, isoleret gribeflade

SPECIFICATIONER

Ledningsfri fugepistol

Model CCG-1801

Spænding 18 V

Tomgangshastighed

høj 5,5 mm/s

lav 1 mm/s

Mälte lydværdier bestemt iht. EN 62841.

Dansk

A-vægtet lydtryksniveau Lp = 59 dB(A)

Usikkerhed K 3 dB (A)

A-vægtet lydeffektniveau LW = 70 dB(A)

Usikkerhed K 3 dB (A)

Bær høreværn.

Vægtet geometrisk middelværdi

De totale vibrationsværdier (triaksial vektorsum) er bestemt i henhold til EN 62841:

Vibrationsemissionsværdi ikke 2,5 m/s² overskredet

Usikkerhed K 1,5 m/s 2

Model	BATTERI(medfølger ikke)	KOMPATIBELOPLADER(medfølger ikke)
Lithium-ion	RB18L13RB18L15RB18L15BRB18L25RB18L30RB18L40RB18L50RB18L90	BCL14181HBCL14183HRC18150RC18627RC18115RC18120RC18118C

BETJENING

ADVARSEL

Der skal stadig udvises forsigtighed, selv om man er blevet fortrolig med værktøjet. Glem aldrig, at man blot skal være uopmærksom en brøkdel af et sekund for at komme alvorligt til skade.

ADVARSEL

Der skal altid bæres sikkerhedsbriller med sideskjolde under betjening af produkterne. Hvis denne regel ikke overholdes, kan man få slynget fremmedlegemer i øjnene og komme alvorligt til skade.

ADVARSEL

Der må ikke bruges tilbehør eller ekstraudstyr, som ikke anbefales af producenten af dette produkt. Hvis der anvendes ikke-anbefalede dele eller tilbehør, kan man komme alvorligt til skade.

Til dette produkt skal bruges batterier af typen RYOBI ONE+ 18 V lithium-ion og RYOBI ONE+ 18 V nikkel-cadmium.

ADVARSEL

Man skal altid fjerne batteriet fra værktøjet under montering af dele, indjustering og rengøring af værktøjet, eller når værktøjet ikke er i brug. Ved at fjerne batteriet undgås utilsigtet start, som kan medføre alvorlig personskade.

BESKYTTELSE AF BATTERIET

RYOBI's 18 V lithium-ion-batterier har egenskaber, som beskytter lithium-ion-cellerne og maksimerer batteriets levetid. Under visse driftsbetingelser kan disse indbyggede egenskaber bevirke, at batteriet (og det heraf drevne værktøj) opfører sig anderledes end nikkel-cadmium-batterier.

Under visse anvendelser kan batterielektronikken sende signal til batteriet om at lukke ned og få værktøjet til at holde op med at køre. Man nulstiller (resetter) batteriet og værktøjet ved at slippe udløseknappen og genoptage normal drift.

BEMÆRK: Man forhindrer yderligere nedlukning af batteriet ved at undlade at tvinge værktøjet.

Hvis batteriet og værktøjet ikke nulstilles ved, at man slipper udløseknappen, betyder det, at batteriet er afladet. Et afladet batteri påbegynder opladning, så snart det anbringes i lithium-ion-opladeren.

MONTERING AF BATTERIENHEDEN (MEDF∅LGER IKKE)

Se figur 2.

■ Lås udløsekontakten ved at skyde kontaktläsen op.
■ Anbring batterienheden på redskabet.
- Inden brugen skal du sikre, at låsene på hver side af batterienheden har låst på plads og, at batterienheden sidder sikkert fast på produktet.

VER OPMAERKSOM

Når du sætter batteriet i værktøjet, skal du sørge for, at den hævede ribbe på batteriet flugter med bunden af boret og går korrekt i indgreb. Hvis batteriet indsættes forkert, risikerer man at ødelægge interne komponenter.

FJERNELSE AF BATTERIENHEDEN (MEDF∅LGER IKKE)

Se figur 2.

Dansk

■ Lås udløsekontakten ved at skyde kontaktlåsen op.
■ Pres låsemekanismerne ind på siden af batteriet.
■ Fjern batterienheden fra redskabet.

START/STOP AF FUGEPISTOLEN

Se figur 3.

Inden man forsøger at starte fugepistolen, skal man kontrollere, at kontaktläsen er i ulåst position.

■ Man tænder fugepistolen ved at presse udløsekontakten ind.
■ Man slukker fugepistolen ved at slippe udløsekontakten.

L∅SNING AF UDL∅SEKONTAKT

Se figur 3.

Fugepistolens udløsekontakt kan låses ved hjælp skydekontakten under udløsekontakten.

■ Man låser udløsekontakten ved at skyde kontaktlåsen op Dette forhindrer, at udløsekontakten presses ind.
■ Man låser udløsekontakten op ved at skyde kontakten ned. Dette gør det muligt at presse udløsekontakten ind.

ISÄETNING AF FUGEMASSE (MEDF∅LGER IKKE)

Se figur 4-5.

Lås udløsekontakten ved at skyde kontaktläsen op.

■ Med en hobbykniv skærer man spidsen af tuden på et standard 300 g-fugemasserør. Klip spidsen af i en vinkel på 45°.
■ Fjern så lidt som muligt, idet du tager størrelse af den fugemasse-"profil", du behøver.

Se, om der er en anden indvendig lukning i bunden af tuden. Hvis man finder den, indsættes perfereringsværktøjet i tuden for at bryde forseglingen inden brug. Hvis man benytter et delvist fyldt rør, skal man bruge perforeringsværktøjet til at fjerne evt. hærdet materiale fra spidsen.

BEMÆRK: Der findes normalt kun en indvendig lukning i fugemasserør af pap.

■ Samtidigt med at man holder fugepistolen roligt med den ene hånd, trækker man stempenstangshåndtaget bort fra fugepistolen. Fortsæt med at trække, indtil stempelbunden när bagenden af bærerammen.

- Indsæt fugemasserøret i bærerammen, og kontrollér, at det sidder ordentligt i begge ender.

ELEKTRONISK OVERLASTBESKYTTELSE

Fugepistolen er beskyttet af en elektronisk overlastbeskyttelsesfunktion. Hvis der udøves for kraftrigt tryk på røret, vil motoren sætte ud. Dette bidrager til at forebygge skader på værktøjet og fugemasserøret. Hvis motoren sætter ud, skal man huske af:

■ Den indvendige lukning i fugemasserøret er brudt
■ Hærdet materiale skal fjernes fra dysen
■ Fugemasserøret er ikke beskadiget eller frosset
■ Stempelstangen er fri for fugemasse/lim

Slip udløseren, og vent i 3 til 5 sekunder, til elektronikken nulstilles. Hvis motoren sætter ud igen, stiller man den variable hastighedsvælger i midterposition og presser udløsekontakten ind igen. Hvis motoren bliver ved med at slukke, kan man forsøge med et anden rørmateriale eller indlevere værktøjet på et servicecenter.

ADVARSEL

Batteriprodukter er altid klar til brug. Derfor skal kontakten altid være låst, når værktøjet ikke bruges, eller hvis det transporteres.

PÄFÖRING AF FUGEMASSE

Se figur 6-8.

■ Forbered de overflader, der skal fuges, ved at fjerne støv, snavs eller rester af gammel fugemasse. Kontrollér, at det område, der skal fuges, er rent og tørt.
- Indsæt fugepistolens hastighed, så den passer til dit behov, så der ikke tilføres mere fugemasse end ønskeligt. Eksperimentér dig frem mht. af finde den bedste hastighed til påføring af den ønskede fugeprofil.
Injdeoldfquistolen en smule vinklet. Hvis man fylder en revne, skal man så vidt muligt indføre tuden i revnen; eller bevæger man fugepistolen langs overfladen.
■ Pres udløseren ind på fugepistolen, så der kommer fugemasse ud af rørspidsen.

BEMÆRK: Hvis fugeprofilen er for tynd, skal man skære mere af dysen, så åbningen bliver større. Men det er bedre at påføre en tynd profil af fugemasse og tilføje lidt mere efter behov end at påføre for meget og derefter forsøge at fjerne det overskydende materiale.

■ Bevæg forsigtigt fugepistolen med jævn hastighed langs det mellemrum, der skal fyldes, samtidigt med at du holder udløsekontakten inde. Sørg for, at fugemassen kommer i fuld kontakt med begge påføringsflader. Om nødvendigt bruger man fingeren til at presse fugemassen forsigt ind i et hjørne eller revne.

BEMÆRK: Den bedste fyldning opnås ved at presse fugemassen ind i mellemrummet via en fremadbevægelse. Men i nogle tilfælde (især når sidematerialerne er ru eller ujævne), kan en trækkebevægelse

Dansk

fungere bedre, da patronen vil være mindre tilbøjelig til at hænge fast i samlingen.

■ Motoren stopper automatisk, när fugemasserøret bliver tomt. Træk stempelstangen tilbage, og udskift fugemasserøret efter behov.

■ Man afslutter fugemasseprofilen ved at slippe udløsekontakten.

■ Træk en fugtig finger eller andet "glattev langs fugeprofilen efter påføring af fugemassen. Dette gør det nemmere for fugemassen at klæbe til påføringsoverfladerne og giver et rent, færdigt udseende.

■ Brug et fugtigt håndklæde eller klud til at tørre overskydende sugemasse bort.

VEDLIGEHOLDELSE

ADVARSEL

I forbindelse med servicearbejde må der kun bruges godkendte reservedele. Brug af alternative dele kan forårsage farlige situationer eller ødelægge produktet.

ADVARSEL

Bær altid sikkerhedsbriller med sideskjolde under betjening af elværktøjet eller ved støv-ophvirvling. Hvis der ophvirvles støv under arbejdet, bæres også støvmaske.

ADVARSEL

For at undgå alvorlige personskader skal man altid tage batteriet ud af værktøjet i forbindelse med rengøring eller vedligeholdelse.

GENEREL VEDLIGEHOLDELSE

Undgå brug af opløsningsmidler til rengøring af plastdele. De fleste plastdele tåler ikke forskellige typer kommercielle opløsningsmidler og risikerer at blive ødelagt af disse. Fjern snavs, støv, olie, smørefedt osv. med en ren klud.

ADVARSEL

Sørg for, at bremsevæske, benzin, petroleumsbase-rede produkter, penetreringsolie, mv., aldrig kommer i kontakt med plastdele. Disse kemiske produkter indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialet, så man risikerer at komme alvorligt til skade.

Af hensyn til korrekt funktion skal værktøjets stempelstang

altid være ren og fri for sugemasse og limmateriale. Hvis der kommer materiale på stempelstang-mekanismen, renser man materialet ifølge brugsanvisningen fra fugemasse- eller limproducenten.

Når værktøjet slukkes af det elektroniske overlastbeskyttelsessystem, skal man altid vente 3 til 5 sekunder, før man presser udløseren ind igen og genstarter værktøjer. Hyppig aktivering og deaktivering af udløsekontakten under disse forhold kan forårsage indvendeige skader i fugepistolen.

Kun de dele, der fremgår af reservedelslisten, må repareres eller udskiftes af kunden selv. Alle andre dele skal udskiftes på et autoriseret servicecenter.

MILJ∅BESKYTTELSE

Råmaterialerne skal genbruges og ikke bortskaffes som almindeligt affald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres.

SYMBOLER

Sikkerheds Varsel

V

Volt

min-1

Antal omdrejninger eller bevægelser pr. Minut

-

Direkte strøm

EurAsian overensstemmelsesmærke

Ukrainsk overensstemmelsesmærke

CE Overensstemmelse

Læs venligst vejledningen grundigt igennem før maskinen tages i brug.

Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaffald. Genbrug venligst hvor faciliteterne tillader dette. Tjek med din lokale kommune eller forhandler for genbrugsråd.

Svenska

■ Munnstykketuppen er kuttet
■ Den indre forseglingen i fugetuben er brutt

■ Herdet materiale fjernes fra dysen
■ Tuben er ikke er skadet eller frossen
■ Stempelstangen er fri for fuge-/limmasse

Udover lovbestemte rettigheder, som resulterer af købet, er dette produkt dækket af en garanti, som anført herunder.

1. Garantiperioden er 24 måneder for forbrugere og begynder på den dato, som produktet blev købt. Denne dato skal dokumenteres af en faktura eller andet bevis for køb. Produktet er udelukkende designet og dedikeret til forbrugere og privat brug. Så der ydes ingen garanti i tilfælde af professionel eller kommerciel brug.
2. Der er en mulighed for at forlænge garantiperioden for en del af udvalget af elværktøj (AC/DC), hen over den ovenfor beskrevne periode vha. registrering på hjemmesiden www.ryobitools.eu. Berettigelsen af værktøjet til forlængelse af garantiperioden er tydeligt vist i butikker og/eller på emballage/og indeholdt i produktdokumentationen. Slutbrugeren skal registrere hans/hendes nyligt indkøbte værktøj online indenfor 30 dage efter købsdatoen. Slutbrugeren kan registrere sig for den forlængede garanti i sit land, hvis han/hun er opført på den online registreringsformular, hvor denne mulighed er gyldig. Derudover skal slutbrugere give deres samtykke til at opbevare data, som er påkrævet at indtaste online, og de er nødt til at acceptere vilkår og betingelser. Registreringsbekræftelseskvitteringen, som sendes ud på e-mail, og den originale faktura, som viser købsdatoen, vil fungere som bevis for den forlængede garanti.

3. Garantien dækker alle defekter, som et produkt måtte have i løbet af garantiperioden, og som skyldes produktionsfejl eller materialefejl på købsdatoen. Garantien er begrænset til reparation og/eller udskiftning og inkluderer ikke andre forpligtelser, inklusiv men ikke begrænset til tilfældige skader eller følgeskader. Garantien er ugyldig, hvis produktet er blevet misbrugt, brugt uden at overholde vejledningen, eller det er blevet forkert tilsluttet. Denne garanti gælder ikke:

4. Beskadigelse af produktet, som er et resultat af uegnet vedligeholdelse -Et produkt der er blevet ændret eller modificeret

5. Et produkt hvor de originale identifikationsmærkninger (varemærke, serienummer) er blevet ødelagt, ændret eller fjemet.

-Enhver beskadigelse forårsaget af manglende overholdelse af vejledningen

-Ethvert ikke CE-produkt

• Ethvert produkt som er blevet forsøgt repareret af en ukvalificeret professionel eller uden tidligere autorisation af Techtronic Industries.
• Ethvert produkt som er tilsluttet uegnet strømforsyning (ampere, spænding, frekvens)
• Enhver skade forårsaget af ekstern påvirkning (kemisk, fysisk, chok) eller fremmedelementer

-Normal slid på reservedele

-Uegnet brug, overbelastning af værktøjet
-Brug af ikke-godkendt tilbehør eller dele

• Elværktøjstilbehør som leveres med værktøjet eller købes separat. Sådanne undtagelser inkluderer men er ikke begrænset til skruetrækkerbits, bor, bits, slibeskiver, sandpapir og klinger, sidestyr

• Komponenter (dele og tilbehør) som er udsat for naturligt slid og ælde, inklusiv men ikke begrænset til Service- og vedligeholdelsessæt, kulbørster, lejer, bøsninger, påsætning eller modtagelse af SDS-bor, El ledning, hjælpehåndtag, transportaske, sandplade, støvpose, støvudstødningslange, filtskiver, nåle og fjedre slagnøgle etc.

• For eftersyn skal produktet sendes til eller præsenteres for en RYOBI-autoriseret service værksted, som er oplistet for hvert land i den følgende liste over service værksted adresser. I nogle lande påtager din lokale RYOBI-forhandler sig ansvaret for at sende produktet til RYOBI-serviceorganisationen. Når et produkt sendes til en RYOBI-service værksted, skal det pakkes sikkert ind uden noget farligt indhold som benzin, mærkes med afsenderens adresse og med en kort beskrivelse af feijlen.

• En reparation/erstatning under denne garanti er gratis. Den udgør ikke en forlængelse eller en ny start på garantiperioden. Udvekslede dele eller værktøjer bliver vores ejendom. I nogle lande skal leveringsafgifter eller porto betales af afsenderen. Dine lovbestemte rettigheder i forbindelse med købet forbliver uanfægte

• Denne garanti gælder i EU, Schweiz, Island, Norge, Liechtenstein, Tyrkiet og Rusland. Udenfor disse områder bedes du kontakte din autoriserede RYOBI-forhandler for at afgøre, om en anden garanti gælder.

AUTORISEREDE SERVICEVÆRKSTEDER

Find nærmeste autoriserede serviceværksted på http://dk.ryobitools.eu/header/service-and-support/service-agents.

SV RYOBI® ANVÄNDNINGSVILLKOR FÖR GARANTI

er i overensstemmelse med følgende EU-direktiver og harmoniserede standarder 2006/42/EC, 2014/30/EU, 2011/65/EU

EN 62841-1:2015, EN 55014-1:2017, EN 55014-2:2015

RoHS-dokumentationen er udarbejdet i henhold til EN50581:2012

CE

Todd Chipner

Hr. Direktør, CPT Quality and Asia Regulatory & Safety

Bemyndiget til at udarbejde det tekniske kartotek:
