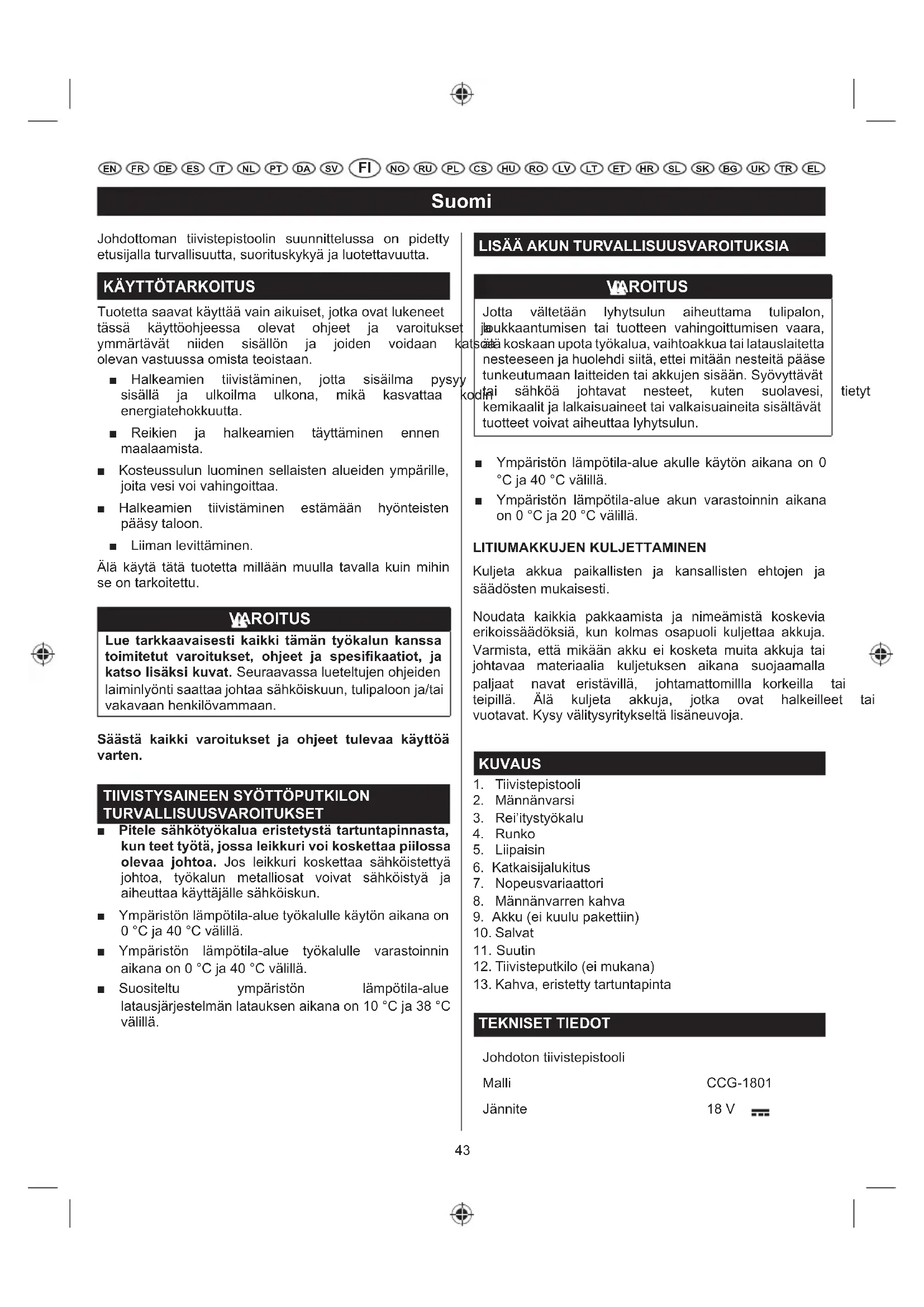

KÄYTTÖOHJE One+ CCG1801MHG RYOBI

Johdottoman tiivistepistoolin suunnittelussa on pidetty etusijalla turvallisuutta, suorituskykyä ja luotettavuutta.

KÄYTTÖTARKOITUS

Tuotetta saavat käyttää vain aikuiset, jotka ovat lukeneet tässä käyttöohjeessa olevat ohjeet ja varoitukse ymmärtävät niiden sisällön ja joiden voidaan kolevan vastuussa omista teoistaan.

■ Halkeamien tiivistäminen, jotta sisäilma pysyy sisällä ja ulkoilma ulkona, mikä kasvattaa k energiatehokkuutta.
■ Reikien ja halkeamien täyttäminen ennen maalaamista.
■ Kosteussulun luominen sellaisten alueiden ympärille, joita vesi voi vahingoittaa.
■ Halkeamien tiivistäminen estämään hyönteisten pääsy taloon.
■ Liiman levittäminen.

Älä käytä tätä tuotetta millään muulla tavalla kuin mihin se on tarkoitettu.

VAROITUS

Lue tarkkaavaisesti kaikki tämän työkalun kanssa toimitetut varoitukset, ohjeet ja spesifikaatiot, ja katso lisäksi kuvat. Seuraavassa lueteltujen ohjeiden laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan henkilövammaan.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

TIIVISTYSAINEEN SYÖTTÖPUTKILON TURVALLISUUSVAROITUKSET

■ Pitele sähkötyökalua eristetystä tartuntapinnasta, kun teet työtä, jossa leikkuri voi koskettaa piilossa olevaa johtoa. Jos leikkuri koskettaa sähköistettyä johtoa, työkalun metalliosat voivat sähköistyä ja aiheuttaa käyttäjälle sähköiskun.
■ Ympäristön lämpötila-alue työkalulle käytön aikana on 0 °C ja 40 °C välillä.
■ Ympäristön lämpötila-alue työkalulle varastoinnin aikana on 0 °C ja 40 °C välillä.
■ Suositeltu ympäristön lämpötila-alue latausjärjestelmän latauksen aikana on 10 °C ja 38 °C välillä.

LISÄÄ AKUN TURVALLISUUSVAROITUKSIA

VAROITUS

Jotta vältetään lyhytsulun aiheuttama tulipalon, jøukkaantumisen tai tuotteen vahingoittumisen vaara, näa koskaan upota työkalua, vaihtoakkua tai latauslaitetta nesteeseen ja huolehdi siitä, ettei mitään nesteitä pääse tunkeutumaan laitteiden tai akkujen sisään. Syövyttävät tai sähköä johtavat nesteet, kuten suolavesi, kemikaalit ja lalkaisuaineet tai valkaisuaineita sisältävät tuotteet voivat aiheuttaa lyhytsulun.

tietyt

■ Ympäristön lämpötila-alue akulle käytön aikana on 0 °C ja 40 °C välillä.
■ Ympäristön lämpötila-alue akun varastoinnin aikana on 0 °C ja 20 °C välillä.

LITIUMAKKUJEN KULJETTAMINEN

Kuljeta akkua paikallisten ja kansallisten ehtojen ja säädösten mukaisesti.

Noudata kaikkia pakkaamista ja nimeämistä koskevia erikoissäädöksiä, kun kolmas osapuoli kuljettaa akkuja. Varmista, että mikään akku ei kosketa muita akkuja tai johtavaa materiaalia kuljetuksen aikana suojaamalla paljaat navat eristävillä, johtamattomillä korkeilla tai teipillä. Älä kuljeta akkuja, jotka ovat halkeilleet tai vuotavat. Kysy välitysyritykseltä lisäneuvoja.

KUVAUS

1. Tiivistepistooli
2. Männänvarsi
3. Rei'itystyökalu
4. Runko
5. Liipaisin
6. Katkaisijalukitus
7. Nopeusvariaattori
8. Männänvarren kahva
9. Akku (ei kuulu pakettiin)
10. Salvat
11. Suutin
12. Tiivisteputkilo (ei mukana)
13. Kahva, eristetty tartuntapinta

TEKNISET TIEDOT

Johdoton tiivistepistooli

Malli

CCG-1801

Jännite

18 V

Suomi

Kuormaton nopeus

suuri 5,5 mm/s

pieni 1 mm/s

Mitatut arvot määritetty EN 62841 standardin mukaan.

A-painotettu äänenpainetaso Lp = 59 dB(A)

Epätarkkuus K 3 dB (A)

A-painotettu äänenteho LW = 70 dB(A)

Epätarkkuus K 3 dB (A)

Käytä korvasuojia.

Painotettu tehollisarvo

Tärinän kokonaisarvot (kolmiakselinen vektorisumma) määritettynä standardien EN 62841 mukaisesti:

Tärinäarvo ei ylitä 2,5 m/s 2

Epätarkkuus K 1,5 m/s 2

Malli	Akku(ei mukana)	YHTEENSOPIVALATURI (ei mukana)
Litiumioni	RB18L13RB18L15RB18L15BRB18L25RB18L30RB18L40RB18L50RB18L90	BCL14181HBCL14183HRC18150RC18627RC18115RC18120RC18118C

KÄYTTÖ

VAROITUS

Älä unohda valppautta kun olet oppinut työkalun käytön. Muista aina, että pienenkin hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.

VAROITUS

Käytä aina konetta käyttäessäsi sivuilta suojattuja suojalaseja. Tämän ohjeen laiminlyönti voi aiheuttaa kappaleiden sinkoutumista silmiin käytön aikana ja aiheuttaa täten vakavia silmävammoja.

VAROITUS

Älä käytä muita kuin tämän tuotteen valmistajan suosittelemia lisälaitteita. Muiden kuin suositeltujen lisävarusteiden ja lisävarusteiden käyttö voi aiheuttaa vakavan loukkaantumisen.

Tämä tuote toimii RYOBI ONE+ 18 V litium-ioniakkujen ja RYOBI ONE+ 18 nikkeli-kadmium-akkujen kanssa.

VAROITUS

Irrota akku työkalusta aina kun kokoat osia, teet säätöjä, puhdistat sitä ja kun se ei ole käytössä. Akun irrottaminen estää laitetta käynnistymättä vahingossa, jolloin vältytään mahdollisilta vakavilta vammoilta.

AKUN SUOJAUSOMINAISUUDET

RYOBI 18 V litiumioniakut sisältävät ominaisuuksia, jotka suojaavat litiumionikennoja ja maksimoivat akun käyttöiän. Joissain käyttöolosuhteissa nämä integroidut ominaisuudet saavat akun ja siihen kytketyn laitteen käyttäytymään eri lailla kuin nikkeli-kadmiumakuilla.

Akun sähkölaitteet voivat joissain tapauksissa sammuttaa akun, jolloin työkalu lakkaa toimimasta. Voit nollata akun ja työkalun vapauttamalla liipaisimen ja jatkamalla normaalikäyttöä.

HUOM: Vältä työkalun pakottamista, jotta akku ei sammuisi.

Jos liipaisimen vapauttaminen ei nollaa akkua ja työkalua, akku on tyhjä. Jos akku on tyhjä, se alkaa ladata heti kun se asetetaan litium-ionilaturiin.

AKUN ASENTAMINEN (EI MUKANA)

Katso kuvaa 2.

■ Lukitse liipaisin työntämällä lukituksen ylös.
■ Aseta akku paikoilleen.
■ Varmista ennen käyttöä, että akun sivuilla olevat salvat loksachtavat paikoilleen ja että akku on kiinni porassa.

VAROITUS

Kun asetat akun laitteeseen, varmista että akun har-janne on kohdakkain poran sisällä olevan uran kanssa ja lukittuu salvoilla asianmukaisesti. Akun virheellinen asentaminen voi vioittaa sisäosia.

AKUN IRROTTAMINEN (EI MUKANA)

Katso kuvaa 2.

■ Lukitse liipaisin työntämällä lukituksen ylös.

Suomi

■ Paina akun sivuilla olevat salvat alas.

■ Irrota akku porasta.

TIIVISTEPISTOOLIN KÄYNNISTÄMINEN/PYSÄYTTÄ- MINEN

Katso kuvaa 3.

Ennen kuin yrität käynnistää tiivistepistoolia, varmista että kytkimen lukitus on auki.

■ Tiivistepistooli käynnistetään painamalla liipaisinta.

■ Tiivistepistooli sammutetaan vapauttamalla liipaisin.

LIIPAISIMEN LUKITSEMINEN

Katso kuvaa 3.

Tiivistepistoolin liipaisin voidaan lukita pois päältä liipaisimen alla olevalla liukukytkimellä.

■ Lukitse liipaisin työntämällä lukituskytkin ylös. Tämä estää tiivistepistoolin liipaisinta painumasta alas.

■ Liipaisin vapautetaan työntämällä lukituskytkin alas. Tällöin tiivistepistoolin liipaisin voidaan painaa alas.

TIIVISTYSAINEEN LATAAMINEN (EI KUULU TOIMITUKSEEN)

Katso kuvaa 4-5.

Lukitse liipaisin työntämällä lukituksen ylös.

■ Leikkaa tavallisen 300 ml:n tiivistysainetuubin nokan kärki veitsellä. Leikkaa kärki 45° kulmaan.

■ Poista mahdollisimman vähän huomioiden tarvitsemasi tiivistysainevanan koko.

Tarkista, onko nokan kannassa toinen sisätiiviste. Jos sellainen on, laita suuttimeen rei'itystyökalu rikkoaksesi tiivisteen ennen käyttöä. Jos käytät osittain tyhjennettyä tuubia, poista kovettunut materiaali kärjestä rei'itystyökalulla.

HUOM: Ainoastaan pahviputkissa on tavallisesti sisätiiviste.

- Vedä männänvartta poispäin tiivistepistoolista samalla, kun pitelet tiivistepistoolia tukevasti yhdellä kädellä. Jatka vetämistä, kunnes mäntä on rungon takaosassa.

■ Aseta tiivistysainetuubi runkoon ja varmista, istuu kunnolla molemmista päistä.

SÄHKÖISEN YLIKUORMITUKSEN SUOJA

Tiivistepistoolissa on sähköisen ylikuormituksen suojaus. Jos tuubiin kohdistetaan liian suuri pair moottori sammuu. Tämä auttaa estämään laitteen tiivistysainetuubin vioittumisen. Jos moottori sammuu, tarkista seuraavat:

■ Suuttimen kärki leikataan

■ Tiivistysainetuubin sisätiiviste on rikkoutunut

■ Kovettunut materiaali poistetaan suuttimesta

■ Tiivistepistooli ei ole vioittunut tai jäätynyt

■ Männänvarressa ei ole tiivistysainetta/liimaa

Vapauta liipaisin ja anna elektroniikan levätä 3–5 sekuntia. Jos moottori sammuu uudelleen, siirrä nopeussäädin keskiasentoon ja paina liipaisinta uudelleen. Jos moottori sammuu edelleen, kokeile toista tuubia tai vie laite valtuutettuun huoltoon.

VAROITUS

Akkukäyttöiset tuotteet ovat aina käyttövalmiita. Näin ollen, kytkimen tulisi aina olla lukittuna, kun laite ei ole käytössä tai kun sitä kannetaan.

TIIVISTYSAINEEN LEVITTÄMINEN

Katso kuvaa 6-8.

■ Valmistele tiivistettävä pinta poistamalla pöly, lika vanhan tiivistysaineen jäännökset. Varmista, että tiivistettävä alue on puhdas ja kuiva.

■ Säädä tiivistepistoolin nopeus siten, että tiivistysainetta levitetään juuri oikea määrä. Kokeile piilossa olevalla alueella, millä nopeudella tiivistainevanasta tulee haluamasi.

■ Pitele pistoolia hieman viistossa. Jos täytät halkeamaa, aseta suutin halkeamaan, jos mahdollista; muussa tapauksessa vedä tiivistepistoolia pintaa pitkin.

■ Paina tiivistepistoolin liipaisinta ja anna tiivistysaineen tulla ulos tuubin kärjestä.

HUOM: Jos tiivistysainevana on liian ohut, leikkaa suutin uudelleen, jotta reiästä tulee isompi. On kuitenkin parempi levittää ohut vana tiivistysainetta ja lisätä sitä tarvittaessa kuin levittää liikaa ja yrittää poistaa ylijäämä.

Liikuta tiivistepistoolia hitaasti tasaisella nopeudella täytettävää uraa pitkin ja paina samalla liipaisinta. Varmista, että tiivistysaine pääsee täysin kosketuksiin molemman pinnan kanssa. Paina tiivistysaine tarvittaessa varoen nurkkaan tai halkeamaan sormella.

HUOM: Urat täyttyvät tavallisesti parhaiten työntä- että mää tiivistysainetta uraan eteenpäin kohdistuvalla liikkeellä. Joissain tapauksissa (erityisesti kun sivumateriaalit ovat karkeita tai epätasaisia) vetoliike voi kuitenkin toimia paremmin, sillä patruuna ei tällöin tartu niin helposti saumaan.

ne, Moottori sammuu automaattisesti, kun ja tiivistysainetuubi tyhjenee. Vedä männänvarsi taakse ja vaihda tiivistysainetuubi tarvittaessa.

■ Tiivistysaineen levitys lopetetaan vapauttamalla liipaisin.

■ Vedä kostutettua sormea tai muuta "tasoitustyökalua"

Suomi

levitettyä tiivistainevanaa pitkin. Tämä auttaa tiivistysainetta tarttumaan pintoihin ja tekee pinnasta puhtaan ja viimeistellyn näköisen.

■ Poista ylimääräinen tiivistysaine kostealla pyyhkeellä tai liinalla.

HUOLTO

VAROITUS

Huollossa tulee käyttää ainoastaan alkuperäisiä vara- osia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai vioittaa laitetta.

VAROITUS

Käytä aina sähkölaitetta käyttäessäsi tai pölyä puhaltaessasi suojalaseja, joissa on sivusuojaimet. Käytä lisäksi pölynaamaria, jos työ on pölyistä.

VAROITUS

Jotta vältyt vakavalta vammalta, irrota akku laitteesta aina ennen puhdistusta ja huoltoa.

YLEISHUOLTO

Älä puhdista muoviosia liuottimilla. Erilaiset kaupalliset liuottimet voivat vioittaa useimpia muovityyppejä. lika, pöly, öljy, rasva tms. puhtailla rievuilla.

VAROITUS

Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuottei- ta, läpäiseviä öljyjä tms. kosketuksiin muoviosien kans- sa. Nämä kemiailliset tuotteet sisältävät aineitta, jotka voivat vaurioittaa, heikentää tai tuhota muovin minkä seurauksena voi aiheutua vakavia ruumiinvammoja.

Jotta laitteen männänvarsi toimisi asianmukaisesti, sen on oltava puhdas ja vapaa tiivistysaineesta ja liima materiaalia pääsee männänvarren mekanismiin, poista se tiivistysaineen tai liiman valmistajan ohjeiden mukaisesti.

Kun sähköisen ylikuormituksen suoja sammuttaa laitteen, odota aina 3–5 sekuntia ennen kuin käynnistät uudelleen painamalla liipaisinta. Liipaisimen painaminen ja vapauttaminen usein näissä olosuhteissa saatt aiheuttaa sisäisiä vaurioita tiivistepistoolille.

Ainoastaan osaluettelon osat on tarkoitettu asiakkaan korjattaviksi tai vaihdettaviksi. Kaikki muut osat vaihtaa valtuutetussa huollossa.

YMPÄRISTÖNSUOJELU

Älä hävitä raaka-aineita jätteinä vaan vie ne kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava.

SYMBOLIT

Turvavaroitus

V

^-1

Volti

Kierrosten tai liikkeiden määrä minuutissa Tasavirta

EurAsian-vaatimustenmukaisuusmerkki

Ukrainalainen säädöstenmukaisuusmerkintä

001

CE-vastaavuus

Lue ohjeet huolellisesti ennen laitteen käynnistämistä.

Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

Norsk

Pastumdami jungiklio blokavimo jtaisą i vir užblokuokite jungiklio spragtuką.

Akutoitega mastiksipüstol

Mastiksipüstoli päästiku saab lukustada lüliti päästiku all oleva lukusti lükkamisega.

Tällä tuotteella on oston luomien lakisääteisten oikeuksien ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tämän päivämäärän tulee lukea laskussa tai muussa ostotositteessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien ja yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.
2. Joidenkin sähkötyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www.ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/tai tämä tieto sisältyy tuotedokumentaation. Loppukäyttäjän täytyy rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttäjä voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttäjien täytyy lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä ehdot. Rekisteröinnin vahvistuskuitti, joka lähetetään sähköpostitse, ja alkuperäinen ostopäivämärärän ilmaiseva lasku toimivat laajennetun takuun tositteina.
3. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnais- ja seurannaisvahinkoja, mutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

-virheellisestä huollosta johtuvia vaurioita
-muunnettua tai muutettua tuotetta
-tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki,
sarjanumero) on turmeltu, muutettu tai poistettu
-tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita
-ei-CE-tuotetta

• tuotetta, jota on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.
• tuotetta, joka on liitetty virheelliseen teholähteeseen (ampeerit, jännite, taajuus)
• ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota

-normaaleja kuluvia varaosia

-virheellistä käyttöä, työkalun ylikuormitusta
-ei-hyväksyttyjen tarvikkeiden tai osien käyttöä

• sähkötyökalun tarvikkeita, jotka on toimitettu työkalun mukana tai ostettu erikseen. Poissuljettuja osia ovat ruuvausterät, poranterät, hiomalaikat, hiekkapaperi ja terät, sivuohjain, näihin kuitenkaan rajoittumatta

- Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät huolto- ja kunnossapitosetit, hiiliharjat, laakerit, teräistukat, SDS-porien kiinnitin tai istukka, virtajohto, apukahva, kuljetuskotelo, hiomalaikka, pölypussi, pölynpoistoputki, huopatiivisteet, iskunvääntimen pultit ja jouset yms. näihin kuitenkaan rajoittumatta.

1. Tuote on lähetettävä huollettavaksi valtuutettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoitteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii tuotteen lähetyksestä RYOBI-huolto-organisaatioon. Kun tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten polttoainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.
2. Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuuajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset oikeudet pysyvät koskemattomina
3. Tämä takuu on voimassa Euroopan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venäjällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja selvitä, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Voit etsiä lähimmän valtuutetun huollon sivulta http://fi.ryobitools.eu/header/service-and-support/service-agents.

NO RYOBI® GARANTIBETINGELSER

Ilmoitamme täten, että tuotteet

Johdoton Kittipistooli

Tuotemerkki: RYOBI

Mallinumero: CCG-1801

Sarjanumeroalue: 44404204000001 - 44404204999999

noudattaa seuraavia EU-direktiivejä ja harmonoituja standardeja

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 62841-1:2015, EN 55014-1:2017, EN 55014-2:2015

RoHS-dokumentaatio on koottu standardin EN 50581:2012 mukaisesti

CE

Todd Chipner

Vanhempi, CPT-toimitusten laadusta ja Aasian alueen sääntelystä ja

turvallisuudesta vastaava johtaja

Valtuutettu kokoamaan tekninen tiedosto:

Alexander Krug, Toimitusjohtaja

Techtronic Industries GmbH
