GEBRUIKSAANWIJZING PSS 2 A1 PARKSIDE

NL/BE Gebruiksaanwijzing Pagina 31

Informatie bij deze gebruiksaanwijzing 32

Gebruik in overeenstemming met de bestemming ..... 3 2

Veiligheid 33

Inhoud van het pakket / beschrijving van de onderdelen .... 3 4

Montage 35

Gebruik 36

Hoeken meten 36

Houten werkstuk vastklemmen en zagen 37

Reinigen en opbergen 38

Afvoeren 39

Service 40

Importeur 40

Inleiding

Informatie bij deze gebruiksaanwijzing

Hartelijk gefeliciteerd!

Met uw aankoop hebt u voor een hoogwaardig product gekozen. Maak uzelf met het product vertrouwd voordat u het voor de eerste keer gebruikt. Lees hiertoe aandachtig de volgende gebruiksaanwijzing. Gebruik het product uitsluitend op de voorge-schreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met de bestemming

Het product dient uitsluitend voor het meten van hoeken en het vervolgens zagen van exacte verstekken. Binnen- en buitenhoeken van 85° t/m 180° kunnen worden gemeten. Houten werkstukken, bijv. plinten met een maximale hoogte van 100 mm en een dikte van 5 t/m 30 mm, kunnen worden gezaagd. Commercieel of industrieel gebruik is niet toegestaan. Voor gebruik in strijd met de bestemming aanvaardt de fabrikant geen aansprakelijkheid. Voor schade ten gevolge van oneigenlijke en verkeerde behandeling, gebruik van geweld en ongeoorloofde modificatie, is de fabrikant evenmin aansprakelijk. Het risico is uitsluitend voor de gebruiker.

Veiligheid

■ Controleer voor elk gebruik of het product zich in onberispelijke toestand bevindt. Merkt u schade op, dan mag het product niet meer worden gebruikt.

■ Laat kinderen het apparaat uitsluitend onder toezicht gebruiken. Kinderen kunnen mogelijke gevaren niet altijd goed inschatten. Het product is geen speelgoed.

- Dit product is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van die persoon aanwijzingen gekregen hebben voor het gebruik van het product.

In het geleverde pakket bevinden zich kleine onderdelen die kunnen worden ingeslikt. Als een onderdeel wordt ingeslikt, moet onmiddellijk een arts worden geraadpleegd.

Gebruik een beschermingsuitrusting. Draag voor uw eigen veiligheid altijd gehoorbescherming, een ademhalings-/stofmasker, een veiligheidsbril en veiligheidshandschoenen.

■ Voordat u het product in gebruik neemt, moeten alle onderdelen naar behoren gemonteerd zijn, anders bestaat er gevaar voor letsel!

■ Klem het te bewerken houten werkstuk altijd vast.

■ Roest of andere tekenen van chemische of mechanische veranderingen van de onderdelen kunnen ervoor zorgen dat de onderdelen vroegtijdig defect raken.

Inhoud van het pakket / beschrijving van de onderdelen

• Zweihak en verstekbak
-Beweegbare armen 1
-Spanklemmen 2
-Rugsteunen 3
–Vergrendelingsknoppen 4
-Borgknoppen 5
-Hoekvergrendelingsmoer 6

- 2 × geleidestang ⑦

- 4 × geleidepen 8

- 4 × schroef ⑨

- 4 × borgmoer 10

• Inbussleutel SW 4 mm ⑪

- Deze gebruiksaanwijzing

OPMERKING

▶ Controleer of het pakket compleet is en of er sprake is van zichtbare schade.
▶ Neem contact op met de servicehelpdesk (zie het hoofdstuk Service) als het pakket niet compleet is, of als er sprake is van schade door gebrekkige verpakking of transport.

Montage

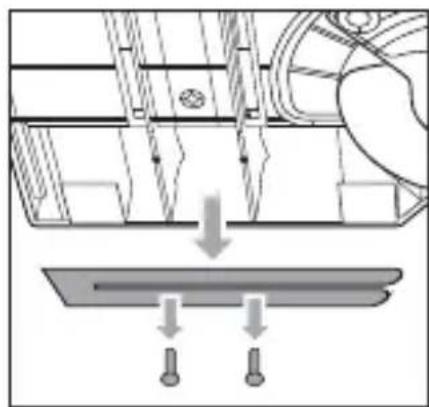

Neem de geleidepennen ⑧ van de onderkant van het product af en verwijder de geleidestangen ⑦ (zie afb. 1).
- Bevestig de geleidepennen ⑧ weer voor het geval dat u de geleidestangen ⑦ op een later tijdstip aan de onderkant van het product wilt opbergen.
♦ Schuif de eerste geleidestang ⑦ in een opening en leg eerst één borgmoer ⑩ met de platte kant in de uitsparing (zie afb. 2).
Houd de borgmoer 10 met één vinger vast en draai het product om.
♦ Draai een schroef ⑨ met de inbussleutel ⑪ in de borgmoer ⑩ vast (zie afb. 3).
Herhaal deze stappen om beide geleidestangen ⑦ met alle borqmoeren ⑩ en schroeven ⑨ te bevestigen.

Afb. 1 Afb. 2 Afb. 3

Gebruik

Hoeken meten

OPMERKING

Binnen- en buitenhoeken van 85° t/m 180° kunnen worden gemeten.

♦ Draai de hoekvergrendelingsmoer ⑥ slechts één slag los, zodat de schroef er niet uit kan vallen.

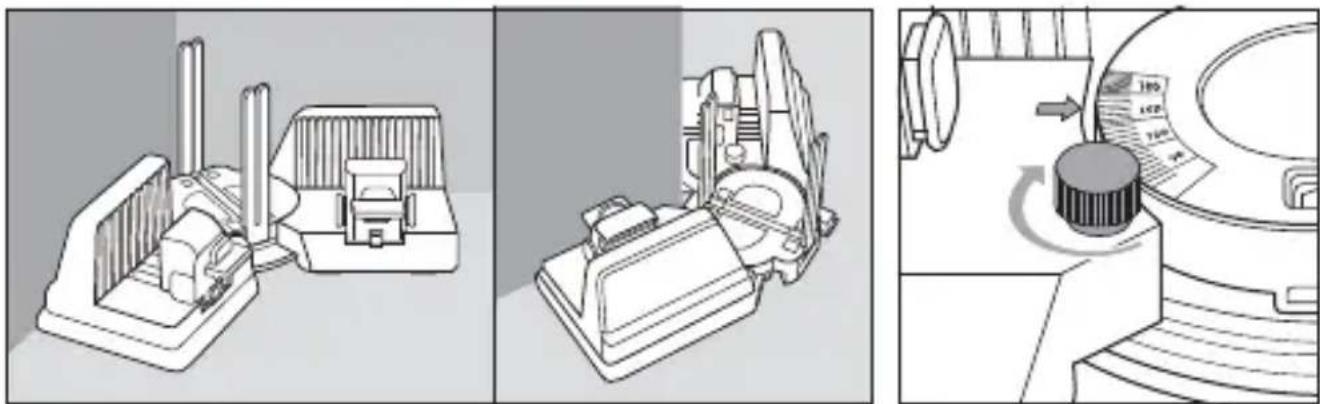

Leg het product in of rond een hoek om een binnen- of buitenhoek te meten. De beweegbare armen ① moeten plat tegen de wand liggen (zie afb. 4).

Draai de hoekvergrendelingsmoer ⑥ vast. De pijlen op de beweegbare armen ① wijzen naar de schaalverdeling en geven de gemeten hoek aan (zie afb. 5).

Houten werkstuk vastklemmen en zagen

OPMERKING

Houten werkstukken, bijv. plinten met een maximale hoogte van 100 mm en een dikte van 5 t/m 30 mm, kunnen worden gezaagd.

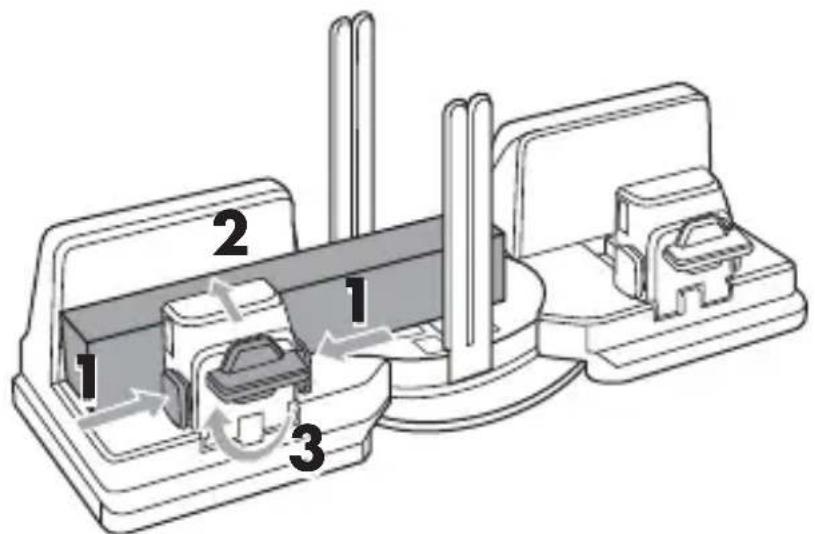

Houd de vergrendelingsknoppen ④ ingedrukt en verschuif de spanklem ② om het houten werkstuk te positioneren.
Leg het houten werkstuk tussen de rugsteun ③ en de spanklem ②. Let erop dat het houten werkstuk voorbij de geleidestangen ⑦ moet steken (zie afb. 6).
Houd de vergrendelingsknoppen ④ ingedrukt en verschuif de spanklem ② om het houten werkstuk te positioneren. Laat de vergrendelingsknoppen ④ los wanneer het houten werkstuk is vastgeklemd (zie afb. 6).
Draai de borgknop ⑤ met de wijzers van de klok mee om het houten werkstuk vast te zetten (zie afb. 6).

Houd met één hand het product bij een beweegbare arm ① vast.

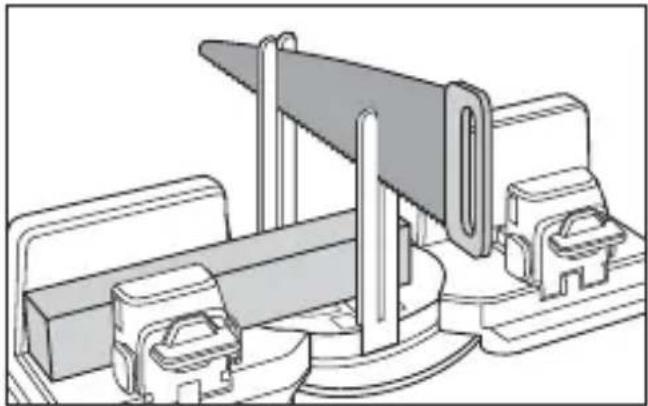

♦ Leid met de andere hand de zaag van bovenaf door de geleide- stangen ⑦ (zie afb. 7).

◆ Zaag het houten werkstuk door.

♦ Draai de borgknop ⑤ tegen de wijzers van de klok in om het houten werkstuk los te maken (zie afb. 8).

♦ Verwijder het houten werkstuk.

• Gebruik geen agressieve of schurende schoonmaakmiddelen, omdat deze het oppervlak van het product kunnen aantasten.
  Gebruik een zachte, droge borstel om de zaagspaanders van het product te verwijderen.
  ♦ Reinig het product daarna met een droge doek.

♦ Berg het apparaat op een schone, droge plaats zonder rechtstreeks zonlicht op.

◆ Demonteer desgewenst de geleidestangen ⑦ en bevestig ze met behulp van de geleidepennen ⑧ aan de onderkant van het product.

Afvoeren

Voer het product af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging. Neem de bestaande voorschriften in acht. Neem bij twijfel contact op met uw gemeentereiniging.

Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoordelijkheid op van toepassing en het afval wordt gescheiden ingezameld.

b a

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af.

De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.

Service

ServiceNederland

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.
