BRUGSANVISNING PSS 2 A1 PARKSIDE

Betjeningsvejledning

DE AT CH

Fig. 1 Fig. 2 Fig. 3

Use

Measuring angles

NOTE

Fig. 1 Fig. 2 Fig. 3

Utilisation

Mesurer un angle

REMARQUE

Informationer om denne betjeningsvejledning 82

Forskriftsmæssig anvendelse 82

Sikkerhed 83

Leverede dele/beskrivelse af produktet .....8 4

Montering 85

Anvendelse 86

Måling af vinkler 86

Opspænding og savning af træemner 87

Informationer om denne betjeningsvejledning

Tillykke!

Med dette køb har du valgt et produkt af høj kvalitet. Du bedes sætte dig ind i produktets funktion, før du bruger det første gang. Læs derfor den efterfølgende betjeningsvejledning omhyggeligt igennem. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Opbevar denne betjeningsvejledning, så du altid kan finde den igen. Lad altid vejledningen følge med produktet, hvis du giver det videre til andre.

Forskriftsmæssig anvendelse

Dette produkt er udelukkende beregnet til måling af vinkler og efterfølgende savning af nøjagtige geringssnit. Det er muligt at måle indvendige og udvendige vinkler på 85° til 180°. Det er muligt at save træemner som f.eks. fodlister med en maks. højde på 100 mm og en bredde på 5 til 30 mm. Erhvervsmæssig og industriel brug er ikke tilladt. Vi påtager os intet ansvar, hvis produktet anvendes til andre formål end til den forskriftsmæssige anvendelse. For skader, som opstår på grund af misbrug eller forkert håndtering, anvendelse af vold eller uautoriserede ændringer, gives der heller ikke garanti. Brugeren bærer alene risikoen.

Sikkerhed

- Kontrollér altid, at produktet er i perfekt stand før brug. Hvis der konstateres skader, må produktet ikke anvendes længere.

Lad kun børn anvende produktet under opsyn. Børn kan ikke altid overskue de mulige farer. Dette produkt er ikke legetøj.

■ Dette produkt må ikke benyttes af personer (inklusive børn) med begrænsede fysiske, sensoriske eller mentale evner eller med manglende erfaringer og/eller manglende viden, medmindre en ansvarlig person holder opsyn med dem og giver dem anvisninger til, hvordan produktet skal benyttes.

I pakkens indhold er der smådele, som kan sluges. Hvis dele sluges, skal du omgående søge lægehjælp.

Brug beskyttelsesudstyr. Bær altid høreværn, åndedrætsværn/støvmaske, beskyttelsesbriller og beskyttelseshandsker, når du arbejder med produktet.

Alle dele skal være monteret korrekt før brug, da der ellers er risiko for tilskadekomst!

■ Fastspænd altid træemnet, som skal bearbejdes.

■ Misfarvninger på grund af rust eller andre tegn på kemiske eller mekaniske ændringer på delene kan medføre, at delene hurtigt mister deres funktion.

Leverede dele/beskrivelse af produktet

- Smigstok og skæreflade

-Bevægelige arme 1

-Spændeklemmer 2

-Holdekæber 3

- Frigørelsesknapper 4

-Fikseringsknapper 5

-Fikseringsmøtrik 6

- 2 x styrestang ⑦

- 4 x holdeclips 8

- 4 × skrue ⑨

• 4 x sikringsmøtrik 10

- Unbrakonøgle SW 4 mm ⑪

- Denne betjeningsvejledning

BEMARK

▶ Ved ufuldstændig levering eller ved skader på grund af mangelfuld emballering eller på grund af transporten, bedes du henvende dig til vores service-hotline (se kapitlet Service).

Montering

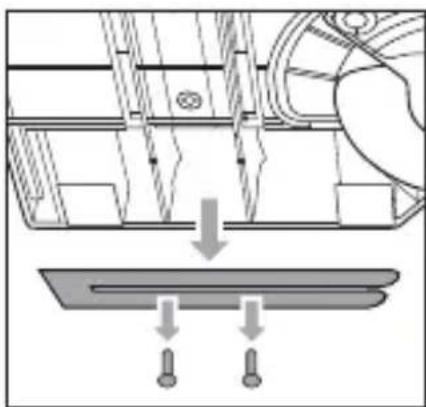

Tag holdeclipsene ⑧ på produktets underside af, og fjern styrestængerne ⑦ (se fig. 1).
Fastgør holdeclipsene ⑧ igen, hvis du på et senere tidspunkt vil opbevare styrestængerne ⑦ på undersiden af produktet.
♦ Skub den første styrestang ⑦ ind i en holder, og læg den ene sikringsmøtrik ⑩ med den flade side ind i udskæringen (se fig. 2).
Hold sikringsmøtrikken 10 fast med den ene finger, og vend produktet om.
♦ Skru en skrue ⑨ ind i sikringsmøtrikken ⑩ med unbrakonøglen ⑪ (se fig. 3).
♦ Gentag trinene for at fastgøre begge styrestænger ⑦ med alle sikringsmøtrikker ⑩ og skruer ⑨.

Fig. 1 Fig. 2 Fig. 3

Anvendelse

Måling af vinkler

BEMARK

Det er muligt at måle indvendige og udvendige vinkler på 85° til 180°.
Løsn fikseringsmøtrikken ⑥ en enkelt omgang, så skruen ikke kan falde ud.

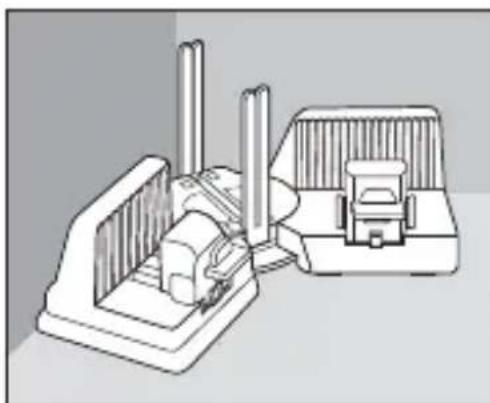

Læg produktet i eller om et hjørne for at måle den indvendige eller udvendige vinkel. De bevægelig arme ① skal befinde sig langs væggen (se fig. 4).
♦ Skru fikseringsmøtrikken ⑥ fast. De bevægelige armes ① pile vender mod skalaen og angiver den målte vinkel (se fig. 5).

Opspænding og savning af træemner

BEMARK

Det er muligt at save træemner som f.eks. fodlister med en maks. højde på 100 mm og en bredde på 5 til 30 mm.

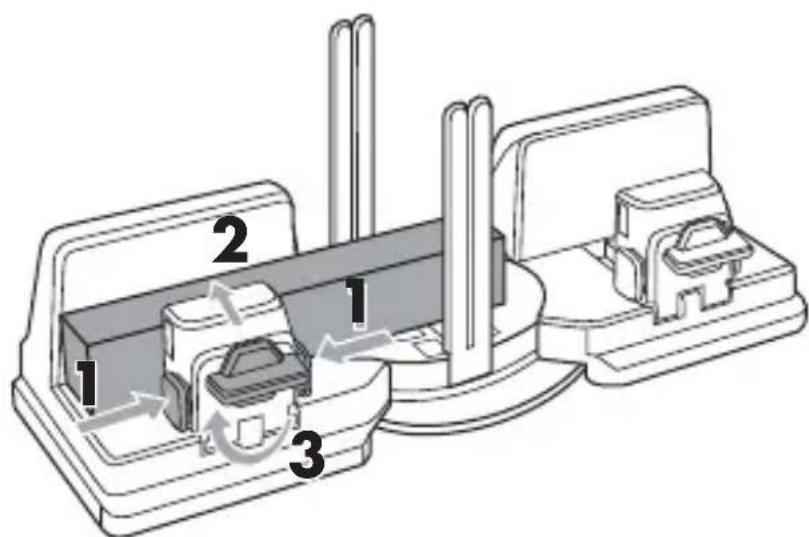

Tryk på frigørelsesknapperne ④, og hold dem inde, og flyt spændeklemmen ② for at placere træemnet.
Læg træemnet mellem holdekæben ③ og spændeklemmen ②. Sørg for, at træemnet føres forbi styrestængerne ⑦ (se fig. 6).
Tryk på frigørelsesknapperne ④, og hold dem inde, og flyt spændeklemmen ② hen til træemnet. Slip frigørelsesknapperne ④, når træemnet er spændt fast (se fig. 6).
Drej fikseringsknappen ⑤ i urets retning for at fastgøre træemnet (se fig. 6).

Hold produktet fast med den ene hånd på en bevægelig arm ①.

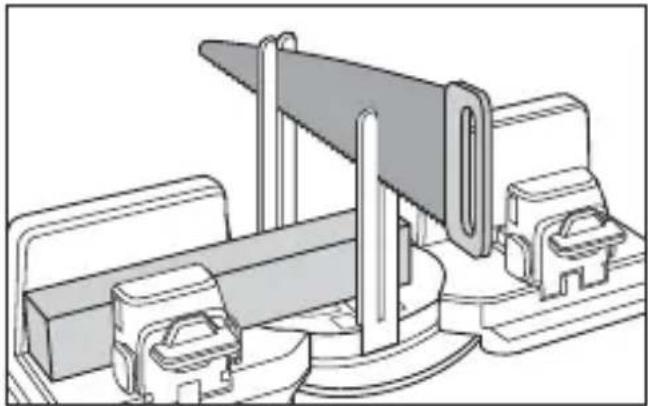

Hold saven med den anden hånd, og bevæg den gennem styrestængerne ⑦ fra oven (se fig. 7).
Sav træemnet igennem.
Drej fikseringsknappen ⑤ mod urets retning for at løsne træemnet (se fig. 8).
◆ Tag træemnet ud.

▶ Brug ikke stærke eller skurende rengøringsmidler, da de kan angribe produktets overflade.

Brug en blød og tør børste til fjernelse af savspåner fra produktet.
◆ Rengør produktet yderligere med en tør klud.
◆ Opbevar produktet på et rent, tørt sted uden direkte sol.

- Afmontér styrestængerne ⑦ ved behov, og fastgør dem ved hjælp af holdeclipsene ⑧ på undersiden af produktet.

Bortskaffelse

Bortskaf produktet via en godkendt bortskaffelsesvirksomhed eller den kommunale genbrugsplads. Overhold de gældende forskrifter. Henvend dig i tvivlstilfælde til den lokale genbrugsplads.

Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter.

Produktet kan genbruges, er underlagt udvidet producentansvar og indsamles separat.

b a

Bortskaf emballagen miljøvenligt.

Vær opmærksom på mærkningen på de forskellige emballagematerialer, og aflevér dem sorteret til bortskaffelse. Emballagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning:

1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer.

Service

ServiceDanmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 364230_2010

Importør

Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.
