MANUAL DE USUARIO PSS 2 A1 PARKSIDE

FALSA ESCUADRA Y CAJA DE INGLETAR

Instrucciones de uso

IAN 364230_2010

Información sobre estas instrucciones de uso .....72

Uso previsto 72

Seguridad 73

Volumen de suministro/descripción de las piezas ... 74

Montaje 75

Utilización....76

Medición de ángulos 76

Sujeción y serrado de piezas de madera .....77

Limpieza y almacenamiento....78

Desecho 79

Asistencia técnica 80

Importador 80

Introducción

Información sobre estas instrucciones de uso

¡Felicidades!

Ha adquirido un producto de alta calidad. Antes de la primera puesta en funcionamiento, familiarícese con el producto. Para ello, lea detenidamente las siguientes instrucciones de uso. Utilice el producto únicamente como se describe y para los ámbitos de aplicación indicados. Guarde estas instrucciones en un lugar seguro. Entregue todos los documentos cuando transfiera el producto a terceros.

Uso previsto

Este producto está previsto exclusivamente para medir ángulos y serrar a inglete de forma precisa. Este producto permite medir ángulos internos y externos de 85° a 180°. Además, permite serrar piezas de madera, p. ej., rodapiés, con una altura máx. de 100 mm y una anchura de 5 a 30 mm. No se permite su uso comercial o industrial. No nos hacemos responsables de una utilización contraria al uso previsto. Tampoco nos hacemos responsables de los daños derivados de un uso incorrecto o indebido, del ejercicio de una fuerza excesiva o de las modificaciones no autorizadas. El riesgo será responsabilidad exclusiva del usuario.

Seguridad

■ Antes de usar el producto, compruebe que esté en perfecto estado. Si se aprecian daños, no debe seguir utilizándose el producto.

■ Los niños solo deben usar el producto bajo supervisión, ya que no siempre saben evaluar correctamente el peligro. Este producto no es un juguete.

No permita utilizar el producto a personas (incluidos los niños) con facultades físicas, sensoriales o mentales limitadas o que carezcan de experiencia o conocimientos a menos que les vigile una persona responsable de su seguridad o hayan sido instruidas por esta en el uso del producto.

El volumen de suministro incluye piezas pequeñas que pueden ser ingeridas. Si se ingiere una pieza, busque inmediatamente asistencia médica.

Utilice un equipo de protección. Por su propia seguridad, utilice siempre protecciones auditivas, una mascarilla de protección contra el polvo, unas gafas protectoras y guantes de protección cuando trabaje con el producto.

■ Todas las piezas deben estar montadas correctamente, ya que, de lo contrario, existe peligro de lesiones.

■ Fije firmemente la pieza de madera que desee serrar.

Las decoloraciones por óxido u otros indicios de alteración mecánica o química en las piezas pueden provocar un fallo prematuro de dichas piezas.

Volumen de suministro/descripción de las piezas

- Falsa escuadra y caja de ingletar

-Brazo móvil 1

- Dispositivo de fijación ②

-Mordaza de sujeción ③

- Botones de desbloqueo 4

- Botones de bloqueo 5

-Tuerca de bloqueo 6

• 2 barras guía ⑦

• 4 pasadores de sujeción 8

• 4 tornillos 9

• 4 tuercas de fijación 10

- Llave Allen con un ancho de llave de 4 mm ⑪

- Estas instrucciones de uso

INDICACIÓN

▶ Compruebe la integridad del suministro y si hay daños visibles.

Si el suministro está incompleto o se observan daños debido a un embalaje deficiente o al transporte, póngase en contacto con la línea directa de asistencia (consulte el capítulo Asistencia técnica).

Montaje

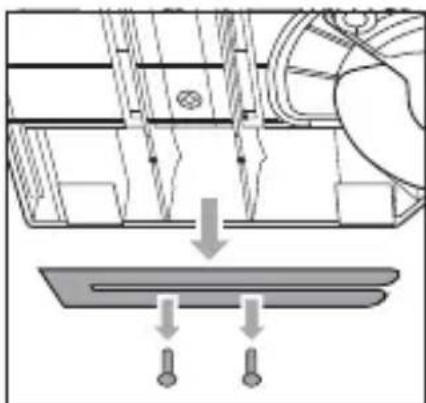

◆ Retire los pasadores de sujeción ⑧ de la parte inferior del producto y extraiga las barras guía ⑦ (consulte la fig. 1).
- Vuelva a fijar los pasadores de sujeción ⑧ por si desea guardar las barras guía ⑦ en la parte inferior del producto en un momento posterior.
Introduzca la primera barra guía ⑦ en un alojamiento y monte primero solo una tuerca de fijación ⑩ con la cara plana orientada hacia el alojamiento (consulte la fig. 2).
♦ Sujete la tuerca de fijación ⑩ con el dedo y dele la vuelta al producto.
Enrosque un tornillo ⑨ con la llave Allen ⑪ en la tuerca de fijación ⑩ y apriételo (consulte la fig. 3).
♦ Repita estos pasos para fijar las dos barras guía ⑦ con todas las tuercas de fijación ⑩ y tornillos ⑨.

Este producto permite medir ángulos internos y externos de 85° a 180°.

Dé una sola vuelta a la tuerca de bloqueo ⑥ para aflojarla sin que se caiga el tornillo.

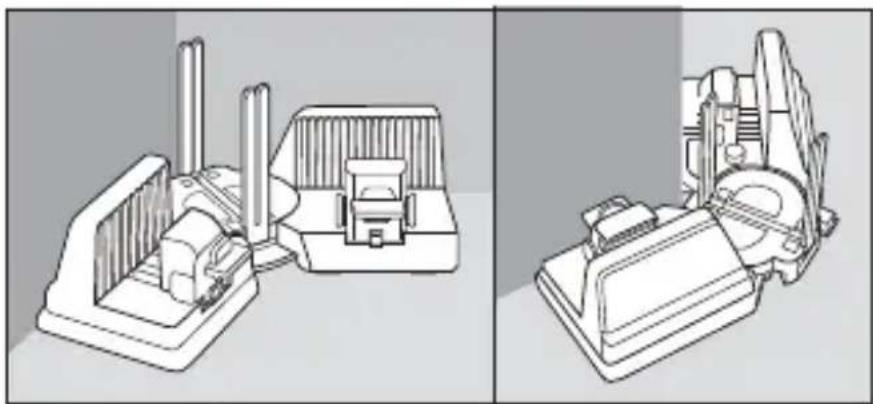

Coloque el producto en una esquina o alrededor de una esquina para medir el ángulo interno o externo. Los brazos móviles ① deben quedar colocados de forma plana sobre la pared (consulte la fig. 4).

Apriete la tuerca de bloqueo ⑥. Las flechas de los brazos móviles ① muestran el ángulo medido en la escala (consulte la fig. 5).

Sujeción y serrado de piezas de madera

INDICACIÓN

Se pueden serrar piezas de madera, p. ej., rodapiés, con una altura máx. de 100 mm y una anchura de 5 a 30 mm.

Mantenga pulsados los botones de desbloqueo ④ y desplace el dispositivo de fijación ② para colocar la pieza de madera.
Coloque la pieza de madera entre la mordaza de sujeción ③ y el dispositivo de fijación ②. Asegúrese de introducir la pieza de made-ra de forma que sobrepase las barras guía ⑦ (consulte la fig. 6).

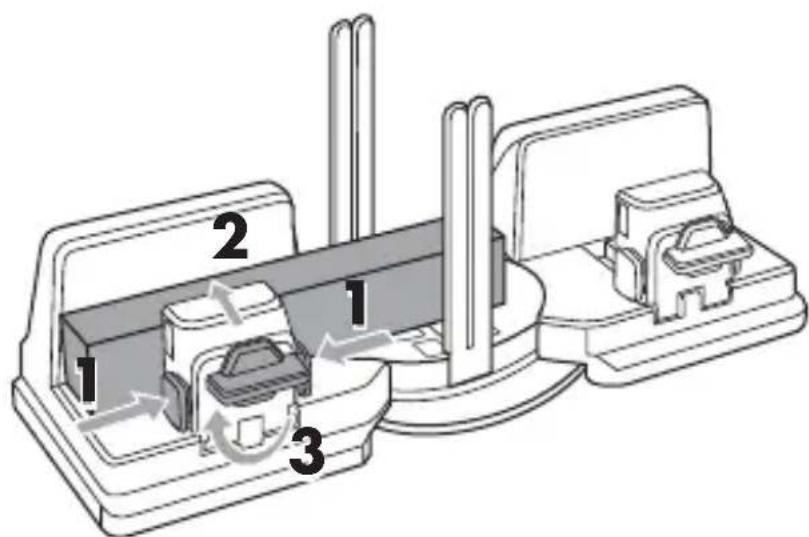

Mantenga pulsados los botones de desbloqueo 4 y desplace el dispositivo de fijación 2 contra la pieza de madera para fijarla. Suelte los botones de desbloqueo 4 cuando la pieza de madera esté bien colocada (consulte la fig. 6).
Gire el botón de bloqueo ⑤ en sentido horario para anclar la pieza de madera (consulte la fig. 6).

♦ Sujete el producto firmemente con una mano por uno de los brazos móviles ①.

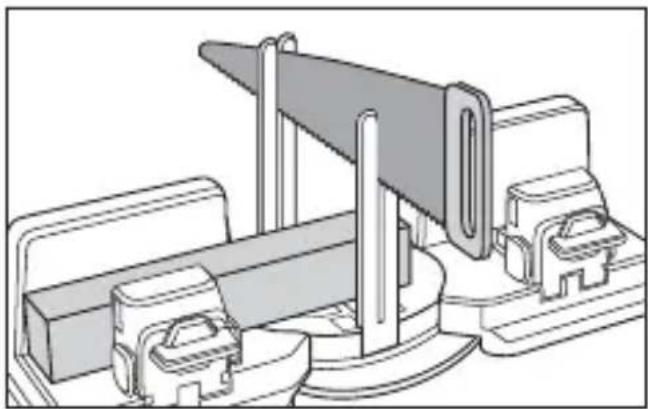

◆ Con la otra mano, introduzca la sierra desde arriba por las barras guía ⑦ (consulte la fig. 7).

♦ Sierre la pieza de madera.

Gire el botón de bloqueo ⑤ en sentido antihorario para soltar la pieza de madera (consulte la fig. 8).

♦ Retire la pieza de madera.

Limpieza y almacenamiento

¡ATENCIÓN! ¡DAÑOS MATERIALES!

▶ No utilice productos de limpieza agresivos o abrasivos, ya que podrían dañar la superficie del producto.
Para eliminar las virutas y el serrín del producto, utilice un cepillo suave y seco.
♦ Limpie también el producto con un paño seco.

◆ Guarde el aparato en un lugar limpio, seco y protegido de la radiación solar directa.

En caso necesario, desmonte las barras guía ⑦ y fíjelas con los pasadores de sujeción ⑧ en la parte inferior del producto.

Desecho

Deseche el producto en un centro de residuos autorizado o a través de las instalaciones municipales de gestión de residuos. Observe las normas vigentes. En caso de duda, póngase en contacto con las instalaciones municipales de desecho de residuos.

Puede informarse acerca de las posibilidades de desecho de los aparatos usados en su administración municipal o ayuntamiento.

Este producto es reciclable, está sujeto a una responsabilidad ampliada del fabricante y se recoge por separado.

b a

Deseche el embalaje de forma respetuosa con el medio ambiente.

Observe las indicaciones de los distintos materiales de embalaje y, si procede, recíclelos de la manera correspondiente. Los materiales de embalaje cuentan con abreviaciones (a) y cifras (b) que significan lo siguiente:

1-7: plásticos; 20-22: papel y cartón; 80-98: materiales compuestos.

Asistencia técnica

ServicioEspaña

Tel.: [phone]

(0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal))

(0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida))

E-Mail: [e-mail]

IAN 364230_2010

Importador

Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especificado.
