INSTRUKCJA OBSŁUGI PSS 2 A1 PARKSIDE
| PL | Instrukcja | obstugi | Stron | |
| SK | Návod na obsluhu | Strana 61 | ||
| ES | Instrucciones de uso | Página 71 | ||
| DK | Betjeningsvejledning | Side 81 |
Informacje o niniejszej instrukcji obsługi 52
Użytkowanie zgodne z przeznaczeniem .... 5 2
Bezpieczeństwo 53
Zakres dostawy/opis części ..... 5 4
Montaż 55
Zastosowanie 56
Pomiar kątów 56
Mocowanie i piłowanie drewnianego elementu ..... 5 7
Czyszczenie i przechowywanie .... 5 8
Utylizacja 59
Serwis 60
Importer 60
Wstep
Informacje o niniejszej instrukcji obsługi
Serdeczne gratulacje!
Wybrany produkt charakteryzuje się wysoką jakością.
Przed pierwszym uruchomieniem prosimy o zapoznanie
się z produktem. W tym celu należy uważnie przeczytać poniższą instrukcję obsługi. Produkt należy użytkować wyłącznie zgodnie z zamieszczonym tu opisem oraz w podanym zakresie zastosowań. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu. W przypadku przekazania urządzenia innej osobie należy dołączyć do niego również całą dokumentację.
Użytkowanie zgodne z przeznaczeniem
Produkt służy wyłącznie do pomiaru kątów, a następnie do cięcia dokładnych skosów. Można mierzyć kąty wewnętrzne i zewnętrzne od 85° do 180°. Piłowane mogą być elementy drewniane, np. listwy przypodłogowe, o maksymalnej wysokości 100 mm i szerokości od 5 do 30 mm. Zastosowanie w celach komercyjnych lub przemystowych jest niedozwolone. Producent nie ponosi odpowiedzialności za niezgodne z przeznaczeniem zastosowanie urządzenia. Odpowiedzialność producenta nie obejmuje również uszkodzeń powstałych wskutek niewłaściwego lub nieprawidłowego użytkowania, użycia siły i nieautoryzowanych modyfikacji urządzenia. Ryzyko takich działań ponosi wyłącznie użytkownik.
Bezpieczeństwo
■ Przed każdym użyciem należy sprawdzić, czy produkt jest w nie-nagannym stanie. W przypadku wykrycia uszkodzenia produktu nie wolno dalej używać.
Dzieci mogą użytkować urządzenie wyłącznie pod nadzorem osoby dorostej. Dzieci nie zawsze potrafią prawidłowo rozpoznać ewentualne zagrożenia. Produkt nie jest zabawką.
■ Opisywanego produktu nie powinny obstugiwać osoby (w tym również dzieci) o ograniczonych zdolnościach fizycznych, senso- rycznych lub umystowych bądź osoby nieposiadające wystarczają- cego doświadczenia i/lub wiedzy, chyba że będą one korzystały z niego pod nadzorem osoby odpowiedzialnej za ich bezpie- czeństwo lub też otrzymają od niej stosowne instrukcje dotyczące prawidłowej obsługi produktu.
■ Zestaw zawiera małe części, które można połknąć. W razie połknięcia należy niezwłocznie udać się do lekarza.
Korzystaj ze środków ochrony indywidualnej. Dla własnego bezpieczeństwa zawsze używaj podczas pracy ochronników słuchu, maski ochronnej dróg oddechowych / przeciwpyłowej, okularów ochronnych i rękawic ochronnych.
■ Wszystkie elementy muszą zostać przed użyciem prawidłowo za- montowane, gdyż w przeciwnym razie istnieje niebezpieczeństwo obrażeń!
Pewnie zamocuj obrabiany przedmiot z drewna.
Plamy rdzy i inne oznaki zmian chemicznych lub mechanicznych na elementach mogą spowodować ich przedwczesne uszkodzenie.

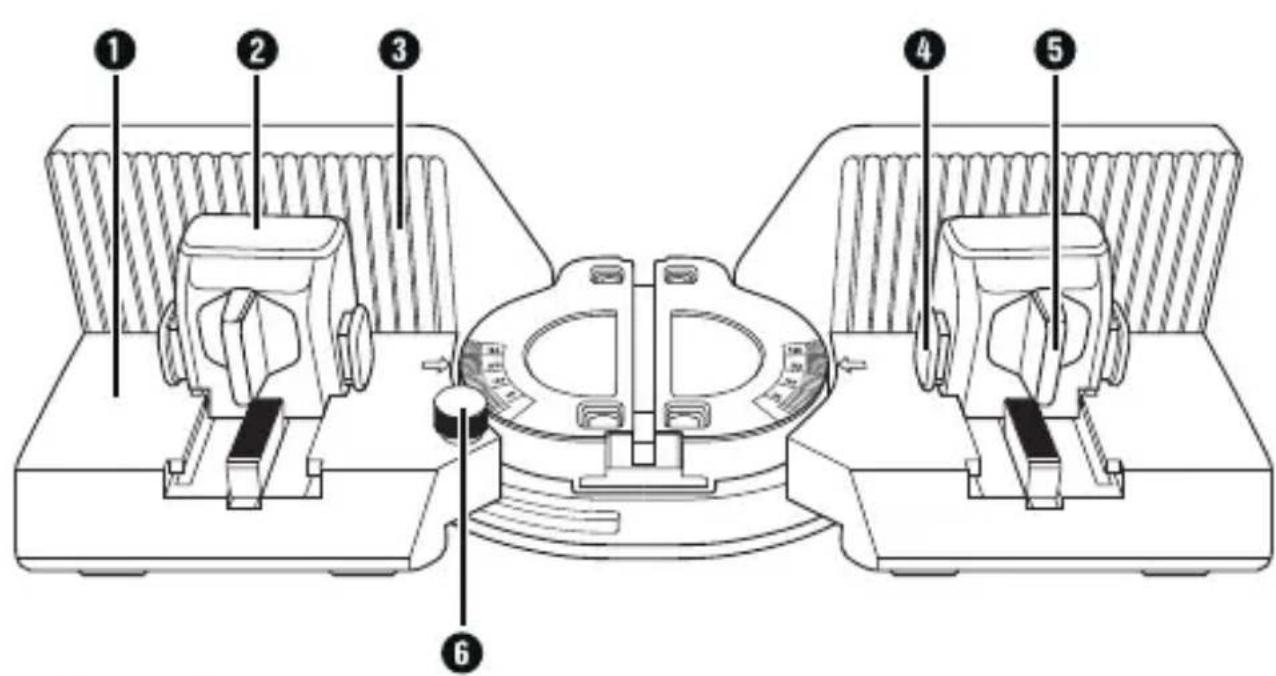

Zakres dostawy/opis części
- Regulowana skrzynka uciosowa
-Ruchome ramiona 1
-Zaciski mocujące ②
-Szczęki mocujące ③
-Przyciski zwalniające 4
-Pokrętła ustalające 5
-Nakrętka ustalająca 6
- 2 × pręt prowadzący ⑦
- 4 x klips mocujący 8
• 4 × śruba 9
- 4 × nakrętka zabezpieczająca 10
- Klucz imbusowy rozm. 4 mm ⑪
• Ta instrukcja obstugi
WSKAZÓWKA
▶ Sprawdź kompletność dostawy oraz czy nie ma widocznych uszkodzeń.
W przypadku niekompletnej dostawy bądź stwierdzenia uszkodzeń wskutek wadliwego opakowania lub transportu skontaktuj się z infolinią serwisową (patrz rozdział Serwis).
Montaž

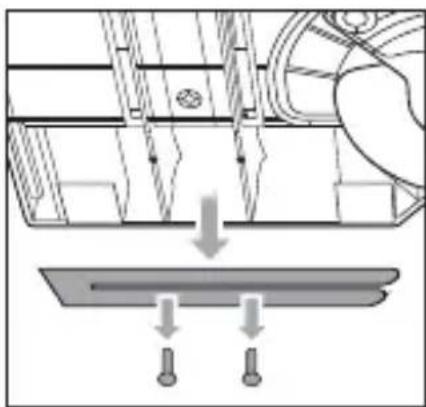

Zdejmij klipsy mocujące ⑧ od spodu produktu i wyjmij pręty prowadzące ⑦ (patrz rys. 1).
♦ Ponownie zamocuj klipsy mocujące ⑧ na wypadek konieczności późniejszego przechowywania prętów prowadzących ⑦ od spodu produktu.

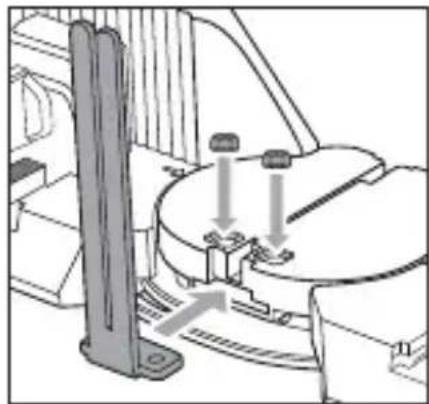

Wsuń pierwszy pręt prowadzący ⑦ w uchwyt i najpierw włóż tylko jedną nakrętkę zabezpieczającą ⑩ płaską stronę w wycięcie (patrz rys. 2).
♦ Trzymaj nakrętkę zabezpieczającą 10 palcem i obróć produkt.
♦ Wkręć i dokręć śrubę ⑨ kluczem imbusowym ⑪ w nakrętkę zabezpieczającą ⑩ (patrz rys. 3).
Powtórz te kroki, aby zamocować oba pręty prowadzące ⑦ za pomocą wszystkich nakrętek zabezpieczających ⑩ i śrub ⑨.
Rys. 1 Rys. 2 Rys. 3
▶ Można mierzyć kąty wewnętrzne i zewnętrzne od 85° do 180°.
Poluzuj nakrętkę zabezpieczającą ⑥ tylko o jeden obrót, aby śruba nie mogła wypaść.

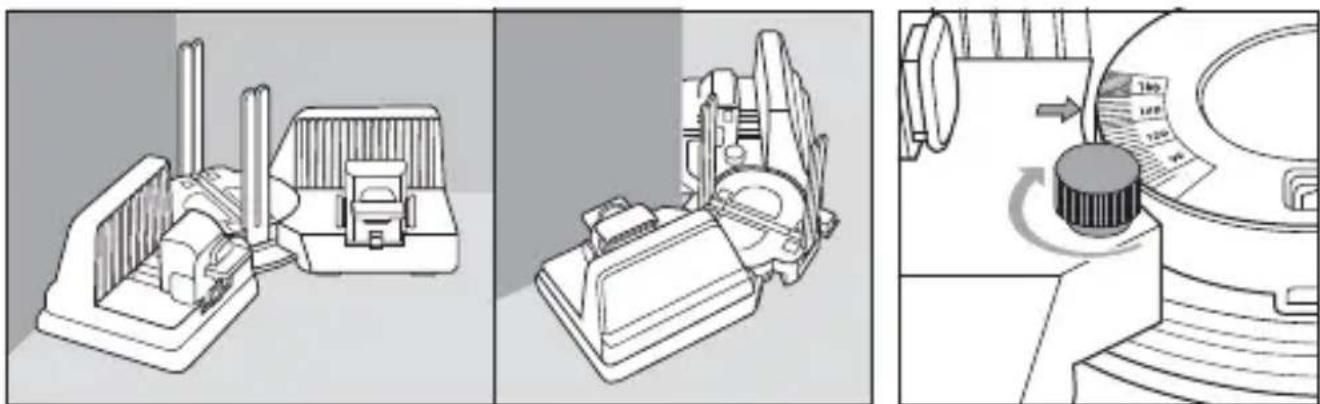

Umieść produkt w rogu lub na rogu, aby zmierzyć kąt wewnętrzny lub zewnętrzny. Ruchome ramiona ① muszą przylegać płasko do ściany (patrz rys. 4).
♦ Dokręć nakrętkę ustalającą ⑥. Strzałki ruchomych ramion ① wskazują na skalę i wskazują zmierzony kąt (patrz rys. 5).
Mocowanie i piłowanie drewnianego elementu
WSKAZÓWKA
▶ Piłowane mogą być elementy drewniane, np. listwy przypadto-gowe, o maksymalnej wysokości 100 mm i szerokości od 5 do 30 mm.

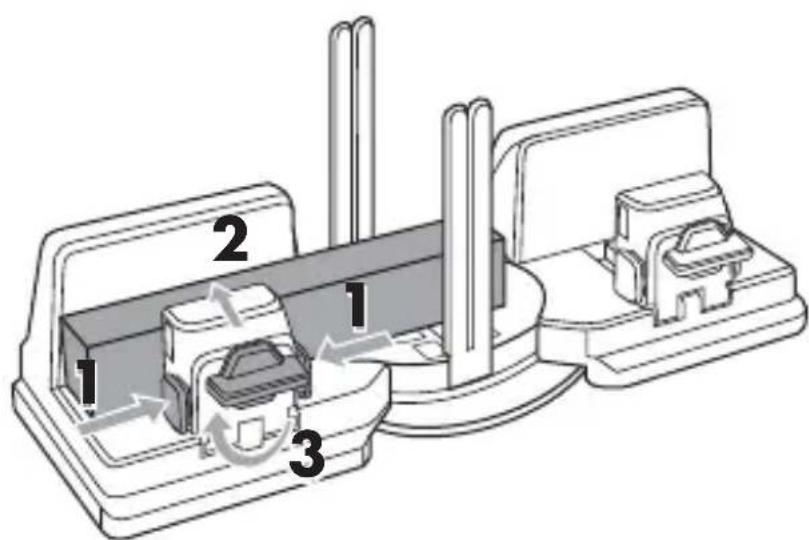

Przytrzymaj wciśnięte przyciski zwalniające ④ i przesuń zacisk mocujący ②, aby umieścić drewniany element.
Umieść element drewniany pomiędzy szczęką mocującą ③ a zaci- skiem mocującym ②. Zwróć uwagę na to, aby drewniany element prowadzony był wzdłuż prętów prowadzących ⑦ (patrz rys. 6).
Przytrzymaj wciśnięte przyciski zwalniające ④ i przesuń zacisk mocujący ② w kierunku drewnianego elementu. Puść przyciski zwalniające ④, gdy drewniany element zostanie zamocowany (patrz rys. 6).
Obróć pokrętło ustalające ⑤ w prawo, aby zamocować drewnia-ny element (patrz rys. 6).
Przytrzymaj produkt jedną ręką za ruchome ramię ①.

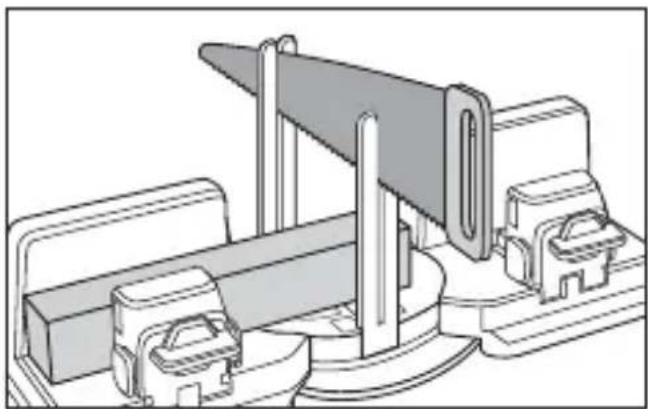

Drugą ręką prowadź piłę od góry przez pręty prowadzące (patrz rys. 7).
♦ Przetnij drewniany element.
♦ Obróć pokrętło ustalające ⑤ w lewo, aby zwolnić drewniany element (patrz rys. 8).
♦ Wyjmij drewniany element.
Czyszczenie i przechowywanie
UWAGA! SZKODY MATERIALNE!
▶ Nie używaj agresywnie działających ani ściernych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię produktu.
Do usunięcia wiórów z produktu używaj miękkiej i suchej szczotki.
♦ Dodatkowo oczyść produkt suchą szmatką.
♦ Przechowuj produkt w czystym, suchym miejscu, bez bezpośredniego nastonecznienia.
W razie potrzeby zdemontuj pręty prowadzące ⑦ i przymocuj je od spodu produktu za pomocą klipsów mocujących ⑧.
Utylizacja
Zużyty produkt należy oddać do certyfikowanego zakładu utylizacji odpadów lub komunalnego zakładu oczyszczania. Przestrzegać obowiązujących przepisów. W razie pytań i wątpliwości odnośnie zasad utylizacji zwrócić się do miejscowego zakładu utylizacji odpadów.
Informacje na temat możliwości utylizacji wystużonego urządzenia można uzyskać w urzędzie gminy lub miasta.
Produkt można poddać recyklingowi, podlega rozszerzonej odpowiedzialności producenta i jest zbierany w ramach systemu segregacji odpadów.
Należy przestrzegać oznaczeń na różnych materiałach opakowaniowych i w razie potrzeby utylizować je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.
Serwis
SerwisPolska
Tel.: 22 397 4996
E-Mail: kompernass@lidl.pl
IAN 364230_2010
Importer
Pamiętaj, że poniższy adres nie jest adresem serwisu.
Skontaktuj się najpierw z odpowiednim punktem serwisowym.
