NÁVOD K OBSLUZE PSS 2 A1 PARKSIDE

CZ Návod k obsluze Strana 41

Informace k tomuto návodu k obsluze 42

Použití v souladu s určením 42

Bezpečnost 43

Rozsah dodávky / popis dílů ..... 4 4

Montáž 45

Použití 46

Měření úhlu 46

Upnutí a řezání dřevěného obrobku 47

Čištění a skladování ..... 4 8

Likvidace 49

Servis 50

Dovozce 50

Úvod

Informace k tomuto návodu k obsluze

Srdečně gratulujeme!

Svým nákupem jste se rozhodli pro velice kvalitní výrobek.

Ještě před prvním uvedením do provozu se seznamte

s výrobkem. Pro tento účel si pozorně přečtěte následující návod k obsluze. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Tento návod k obsluze dobře uschovejte. Při předávání výrobku třetím osobám předejte i tyto podklady.

Použití v souladu s určením

Výrobek slouží výhradně k měření úhlů a následnému řezání přesných pokosů. Lze měřit vnitřní a vnější úhel v rozmezí 85 až 180°. Lze řezat dřevěné obrobky, např. soklové lišty o maximální výšce 100 mm a šířce 5 až 30 mm. Komerční nebo průmyslové použití není dovoleno. Za použití v rozporu s určením se neručí. Odpovědnost se nepřebírá ani za škody způsobené nesprávným použitím nebo nesprávnou manipulací, použitím síly nebo neoprávněnou modifikací. Riziko nese výhradně uživatel.

Bezpečnost

■ Zkontrolujte, zda je výrobek před každým použitím v bezvadném stavu. Pokud se zjistí poškození, výrobek se nesmí dál používat.

Děti smí výrobek používat pouze pod dohledem. Děti nejsou schopny vždy správně rozpoznat možná nebezpečí. Výrobek není hračka.

Tento výrobek není určen k tomu, aby ho používaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi či nedostatkem zkušeností a/nebo znalostí, ledaže by ho používaly pod dohledem osoby zodpovědné za jejich bezpečnost nebo by od ní obdržely pokyny, jak výrobek používat.

■ Rozsah dodávky obsahuje malé, snadno spolknutelné díly. V případě spolknutí dílu ihned vyhledejte lékaře.

Používejte osobní ochranné prostředky. Pro vlastní bezpečnost vždy noste ochranu sluchu, ochranu dýchacích cest/ochrannou masku proti prachu, ochranné brýle a ochranné rukavice.

Všechny díly musí být před použitím řádně namontovány, jinak hrozí nebezpečí zranění!

Dřevěný obrobek určený k obrábění vždy pevně upněte.

■ Rezavé skvrny nebo jiné známky chemické nebo mechanické změny na dílech mohou způsobit předčasné selhání dílů.

Rozsah dodávky / popis dílů

• box na řezání úkosů
  -pohyblivá ramena 1
  -upínací svorky ②
  -přidržovací čelisti ③
• uvolňovací knoflíky 4
  -stavěcí knoflíky 5
  -stavěcí matice 6

• 2× vodicí tyč ⑦

• 4× klip držáku 8

• 4× šroub 9

• 4× pojistná matice 10

- klíč s vnitřním šestihranem OK 4 mm 11

- tento návod k obsluze

UPOZORNĚNÍ

Zkontrolujte, zda je dodávka kompletní a není viditelně poškozená.
▶ V případě neúplné dodávky nebo poškození vzniklého v důsledku vadného obalu nebo během přepravy kontaktujte servisní poradenskou linku (viz kapitola Servis).

Montáž

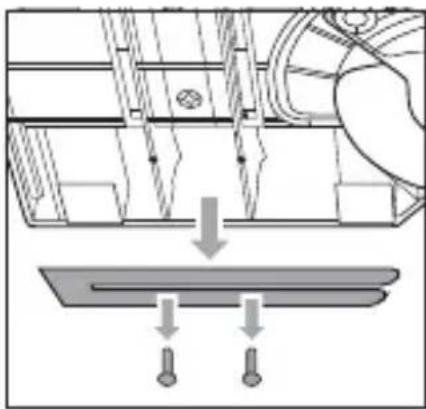

Sejměte klipy držáku ⑧ ze spodní strany výrobku a odstraňte vodicí tyče ⑦ (viz obr. 1).
Upevněte klipy držáku ⑧ opět pro případ, že si vodicí tyče ⑦ přejete k pozdějšímu okamžiku uschovat na spodní straně výrobku.
♦ První vodicí tyč ⑦ zasuňte do upnutí a položte nejprve pouze první pojistnou matici ⑩ plochou stranou do vybrání (viz obr. 2).
♦ Pojistnou matici 10 přidržte prstem a výrobek obraťte.
♦ Jeden šroub ⑨ utáhněte klíčem s vnitřním šestihranem ⑪ v pojistné matici ⑩ (viz obr. 3).
Opakujte kroky, abyste obě vodicí tyče ⑦ upevnili pomocí všech pojistných matic ⑩ a šroubů ⑨.

Lze měřit vnitřní a vnější úhel v rozmezí 85 až 180°.

♦ Povolte stavěcí matici ⑥ pouze jednou otáčkou, aby šroub nemohl vypadnout.

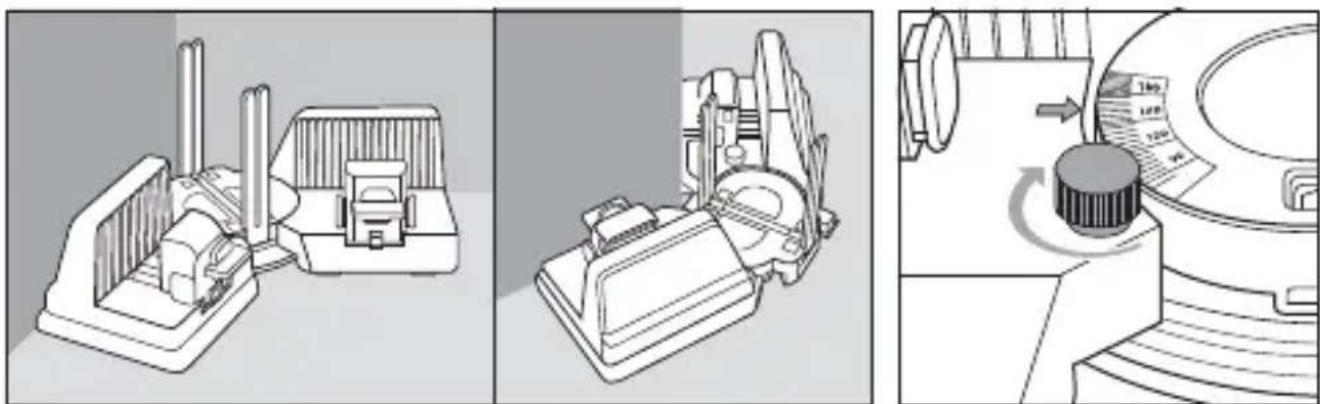

♦ Položte výrobek do rohu nebo kolem rohu, abyste změřili vnitřní nebo vnější úhel. Pohyblivá ramena ① musí přiléhat rovně ke stěně (viz obr. 4).

Utáhněte stavěcí matici ⑥. Šipky pohyblivých ramen ① ukazují na stupnici a udávají naměřený úhel (viz obr. 5).

Upnutí a řezání dřevěného obrobku

UPOZORNĚNÍ

Lze řezat dřevěné obrobky, např. soklové lišty o maximální výšce 100 mm a šířce 5 až 30 mm.

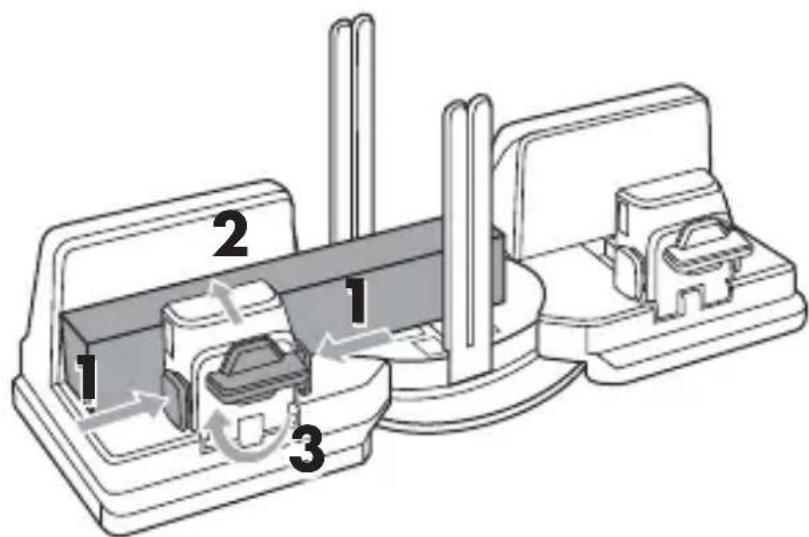

♦ Uvolňovací knoflíky ④ držte stisknuté a posuňte upínací svorku ②, abyste umístili dřevěný obrobek.
Dřevěný obrobek položte mezi přidržovací čelist ③ a upínací svorku ②. Dbejte na to, aby dřevěný obrobek byl veden kolem vodicích tyčí ⑦ (viz obr. 6).
♦ Uvolňovací knoflíky ④ držte stisknuté a posuňte upínací svorku ② k dřevěnému obrobku. Když je dřevěný obrobek upnutý, uvolněte uvolňovací knoflíky ④ (viz obr. 6).
- Otáčejte stavěcí knoflík ⑤ ve směru hodinových ručiček, abyste dřevěný obrobek upnuli (viz obr. 6).

Výrobek pevně přidržte jednou rukou u pohyblivého ramena ①.

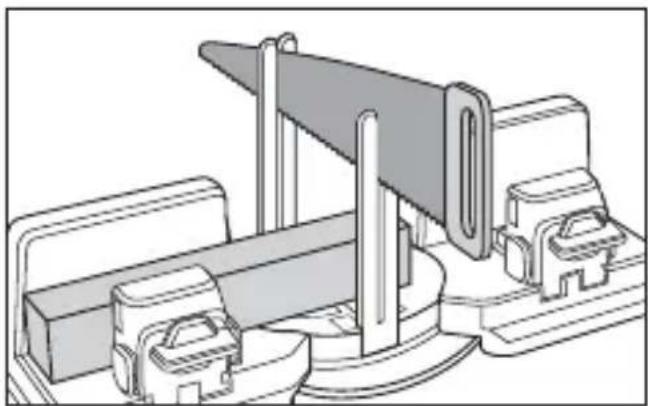

Druhou rukou ved'te pilu shora vodicími tyčemi ⑦ (viz obr. 7).
Dřevěný obrobek přeřežte.
- Otáčejte stavěcí knoflík ⑤ proti směru hodinových ručiček, abyste dřevěný obrobek uvolnili (viz obr. 8).
♦ Vyjměte dřevěný obrobek.

Čištění a skladování

▶ Nepoužívejte žádné agresivní nebo abrazivní čisticí prostředky, protože by mohly poškodit povrch produktu.

K odstranění pilin z výrobku používejte měkký a suchý kartáč.

♦ Výrobek navíc vyčistěte suchým hadříkem.

♦ Skladujte výrobek na čistém a suchém místě, bez přímého slunečního záření.

Podle potřeby demontujte vodicí tyče ⑦ a upevněte je pomocí klipu držáku ⑧ na spodní straně výrobku.

Likvidace

Výrobek zlikvidujte prostřednictvím schváleného podniku pro likvidaci odpadu nebo vašeho komunálního sběrného dvora. Dodržujte platné předpisy. V případě pochybností se informujte ve svém sběrném dvoře.

Informace o možnostech likvidace vysloužilého výrobku získáte na vašem obecním nebo městském úřadě.

Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažd'ován odděleně.

b a

Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztríd’te. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

Servis

ServisČesko

Tel.: [phone]

E-Mail: [e-mail]

IAN 364230_2010

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

Srdečne vám blahoželáme!

• Uholník a pokosná rezačka

-Pohyblivé ramená 1

-Upínacie svorky ②

-Prídržné čel'uste ③

-Uvol'ňovacie tlačidlá 4

-Zaistovacie tlačidlá 5

-Zaist'ovacie matice 6

- 2 × vodiaca tyč ⑦

• 4 x pridržiavacia svorka 8

- 4× skrutka ⑨

- 4 × poistná matica 10

- Tento návod na obsluhu

UPOZORNENIE

◆ Uvol'nite zaist'ovaciu maticu ⑥ iba s jednou otáčkou, aby nemohla vypadnút' skrutka.

♦ Výrobok navyše vyčistite suchou handrou.
