PSS 2 A1 - Boîte à onglet PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîte à onglet avec fausse équerre
Marque	Parkside
Modèle	PSS 2 A1
Utilisation	Mesure d'angles (85° à 180°) et sciage d'onglets
Hauteur max de pièce à scier	100 mm
Largeur de pièce à scier	5 à 30 mm
Plage de mesure d'angle	85° - 180° (intérieur/extérieur)
Matériel livré	Fausse équerre, 2 bras mobiles, 2 brides de serrage, 2 mâchoires de retenue, 2 barres de guidage, 4 clips, 4 vis, 4 écrous, 1 clé Allen 4 mm
Sécurité	Porter lunettes de protection, gants, protection auditive et masque anti-poussière
Nettoyage	Utiliser une brosse douce et un chiffon sec ; ne pas utiliser de produits agressifs
Stockage	Endroit propre et sec, à l'abri du soleil
Service après-vente (France)	0800 919270 / [e-mail]
Garantie	Annulée en cas d'utilisation non conforme, abusive ou de modification non autorisée
Montage requis	Oui, fixer les barres de guidage avec vis et écrous fournis
Dimensions (estimation)	Environ 30 x 20 x 10 cm
Poids (estimation)	Environ 0,8 kg

FOIRE AUX QUESTIONS - PSS 2 A1 PARKSIDE

Comment mesurer un angle intérieur ou extérieur avec la boîte à onglet ?

Placez l'outil dans un coin ou autour de l'angle. Les bras mobiles doivent être à plat contre le mur. Serrez l'écrou d'arrêt après avoir positionné l'outil. Les flèches sur les bras indiquent la valeur de l'angle sur l'échelle.

Comment scier une plinthe ou une pièce en bois ?

Placez la pièce entre la mâchoire de retenue et la bride de serrage, le long des barres de guidage. Appuyez sur les boutons de déblocage pour déplacer la bride, puis serrez en tournant le bouton d'arrêt dans le sens horaire. Guidez la scie par le haut dans les barres de guidage.

Quelles sont les précautions de sécurité à prendre lors de l'utilisation ?

Portez toujours des lunettes de protection, des gants, une protection auditive et un masque anti-poussière. Vérifiez que le produit n'est pas endommagé avant chaque utilisation. Assurez-vous que toutes les pièces sont montées correctement.

Comment nettoyer et entretenir la boîte à onglet ?

Utilisez une brosse douce pour enlever la sciure, puis un chiffon sec. N'utilisez jamais de produits agressifs ou abrasifs. Rangez l'outil dans un endroit propre et sec, à l'abri du soleil.

Quelles sont les dimensions maximales des pièces à scier ?

La hauteur maximale est de 100 mm et la largeur doit être comprise entre 5 et 30 mm.

La boîte à onglet peut-elle mesurer tous les angles ?

Elle permet de mesurer les angles intérieurs et extérieurs compris entre 85° et 180°.

Comment assembler les barres de guidage ?

Détachez les clips de retenue sous le produit, retirez les barres. Glissez une barre dans un logement, insérez un écrou autobloquant côté plat dans l'évidement, retournez le produit et vissez une vis avec la clé Allen. Répétez pour chaque barre.

Où trouver le service après-vente Parkside en France ?

Le service après-vente est joignable au 0800 919270 ou par email à [e-mail].

Que faire en cas de pièce manquante ou endommagée ?

Vérifiez le contenu de l'emballage. En cas de livraison incomplète ou de dommages, contactez la hotline du service après-vente (voir chapitre Service après-vente).

L'outil est-il adapté à un usage professionnel ?

Non, l'utilisation est strictement réservée à un usage domestique. Toute utilisation commerciale ou industrielle est interdite et annule la garantie.

MODE D'EMPLOI PSS 2 A1 PARKSIDE

FAUSSE ÉQUERRE ET BOÎTE À ONGLET

Mode d'emploi

CZ

BOX NA ŘEZÁNÍ ÚKOSŮ

Návod k obsluze

SK

UHOLNÍK A POKOSNÁ REZAČKA

Návod na obsluhu

DK

SMIGSTOK OG SKÅREFLADE

FR/BE Mode d'emploi Page 21

Informations relatives à ce mode d'emploi ..... 2 2

Utilisation conforme 22

Sécurité .... 2 3

Matériel livré/Description des pièces ..... 2 4

Montage 25

Utilisation 26

Mesurer un angle 26

Serrer et scier une pièce en bois 27

Nettoyage et stockage ....

Recyclage 29

Service après-vente 30

Importateur 30

Introduction

Informations relatives à ce mode d'emploi

Félicitations !

Par votre achat, vous avez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant la première mise en service. Lisez pour cela attentivement le mode d'emploi suivant. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez soigneusement le présent mode d'emploi. En cas de remise du produit à un tiers, remettez-lui également toute la documentation.

Utilisation conforme

Ce produit sert exclusivement à mesurer des angles et à scier ensuite des onglets parfaits. Il permet de mesurer des angles intérieurs et extérieurs compris entre 85° et 180°. Il permet également de scier des pièces en bois, les plinthes par exemple, d'une hauteur maximale de 100 mm et d'une largeur de 5 à 30 mm. Toute utilisation commerciale ou industrielle est interdite. La garantie devient caduque en cas d'utilisation non conforme. La garantie devient également caduque en cas de dommages résultant d'un traitement abusif ou non conforme, du recours à la force ou d'une modification non autorisée. L'utilisateur assume seul la responsabilité des risques encourus.

Sécurité

Contrôlez le produit avant chaque utilisation pour vérifier son état impeccable. Si vous constatez des détériorations, le produit ne doit plus être utilisé.

L'utilisation du produit par les enfants est autorisée uniquement sous surveillance. Les enfants ne sont pas toujours en mesure de reconnaître les dangers potentiels. Le produit n'est pas un jouet.

- Ce produit ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, mentales et sensorielles réduites ou qui n'ont pas l'expérience et les connaissances nécessaires, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité ou qu'elles aient reçu de cette personne des directives concernant l'utilisation du produit.

■ Le matériel livré inclut de petites pièces pouvant être avalées. En cas d'avalement de pièce, consultez immédiatement un médecin.

Utilisez un équipement de protection. Pour votre sécurité personnelle, portez toujours une protection auditive, une protection respiratoire/anti-poussière, des lunettes de protection et des gants de protection.

■ Toutes les pièces doivent être montées de manière conforme avant l'utilisation, sans quoi il y a un risque de blessures !

■ Serrez fermement la pièce à usiner en bois.

Risques de défaillance prématurée des pièces en cas de traces de rouille ou d'autres signes d'altération par action mécanique ou chimique.

Matériel livré/Description des pièces

- Fausse équerre et boîte à onglet

- Bras mobiles ①

-Brides de serrage ②

- Mâchoires de retenue ③

-Boutons de déblocage 4

-Boutons d'arrêt 5

- Écrou d'arrêt 6

• 2 barres de guidage ⑦

• 4 clips de retenue 8

• 4 vis 9

• 4 écrous autobloquants 10

- Clé Allen calibre 4 mm 11

- Ce mode d'emploi

REMARQUE

▶ Vérifiez si la livraison est au complet et ne présente aucun dégât apparent.

En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-vente (voir le chapitre Service après-vente).

Montage

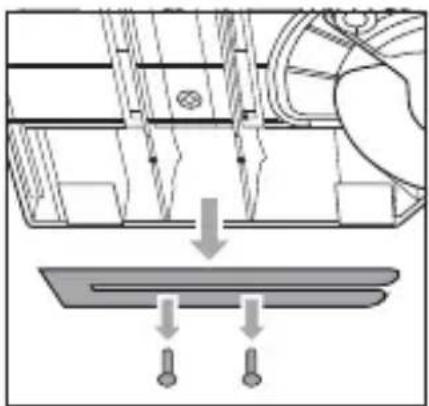

♦ Détachez les clips de retenue ⑧ situés sous le produit et retirez les barres de guidage ⑦ (voir fig. 1).

♦ Refixez les clips de retenue ⑧ pour le cas où vous souhaiteriez ranger à nouveau les barres de guidage ⑦ sous le produit par la suite.

Glissez la première barre de guidage ⑦ dans un logement et n'introduisez au début qu'un écrou autobloquant ⑩ avec le côté plat dans l'évidement (voir fig. 2).
♦ Tenez l'écrou autobloquant ⑩ avec un doigt et retournez le produit.
♦ Avec la clé Allen ⑪, vissez une vis ⑨ dans l'écrou autobloquant ⑩ (voir fig. 3).
Répétez ces opérations pour fixer les deux barres de guidage ⑦ avec tous les écrous autobloquants ⑩ et les vis ⑨.

L'outil permet de mesurer des angles intérieurs et extérieurs compris entre 85° et 180°.
♦ Ne desserrez l'écrou d'arrêt ⑥ que d'un tour afin que la vis ne tombe pas.

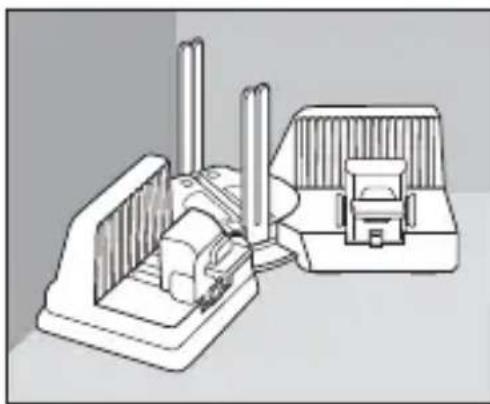

Placez l'outil dans un coin ou autour d'un angle pour mesurer un angle intérieur ou extérieur. Les bras mobiles ① doivent appliquer bien à plat contre le mur (voir fig. 4).
♦ Revissez fermement l'écrou d'arrêt ⑥. Les flèches des bras mobiles ① pointent vers l'échelle et indiquent ainsi la valeur de l'angle mesuré (voir fig. 5).

Serrer et scier une pièce en bois

REMARQUE

L'outil permet également de scier des pièces en bois, les plinthes par exemple, d'une hauteur maximale de 100 mm et d'une largeur de 5 à 30 mm.

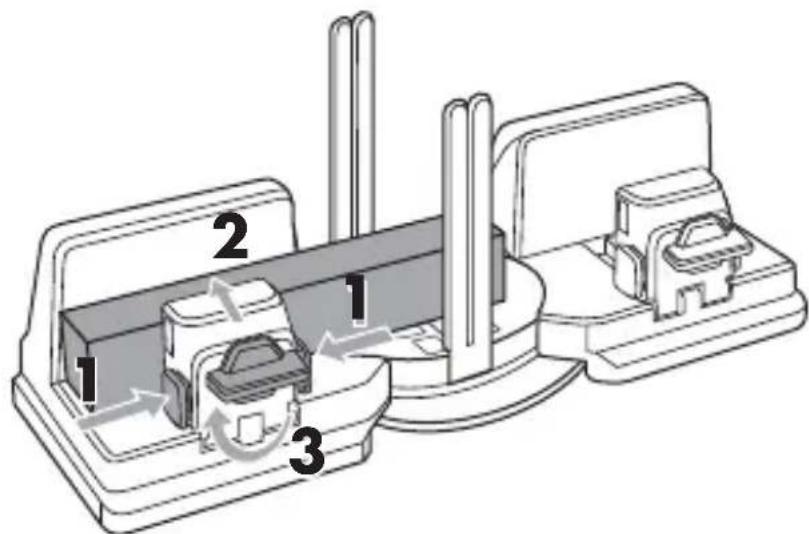

• Maintenez les boutons de déblocage ④ appuyés et déplacez la bride de serrage ② pour positionner la pièce en bois.
  Placez la pièce en bois entre la mâchoire de retenue ③ et la bride de serrage ②. Veillez à ce que la pièce en bois soit guidée le long des barres de guidage ⑦ (voir fig. 6).
• Maintenez les boutons de déblocage ④ appuyés et déplacez la bride de serrage ② en direction de la pièce en bois. Relâchez les boutons de déblocage ④ une fois que la pièce en bois est serrée (voir fig. 6).
  ♦ Tournez le bouton d'arrêt ⑤ dans le sens horaire pour immobiliser la pièce en bois (voir fig. 6).

D'une main, retenez le produit fermement par un bras mobile ①.

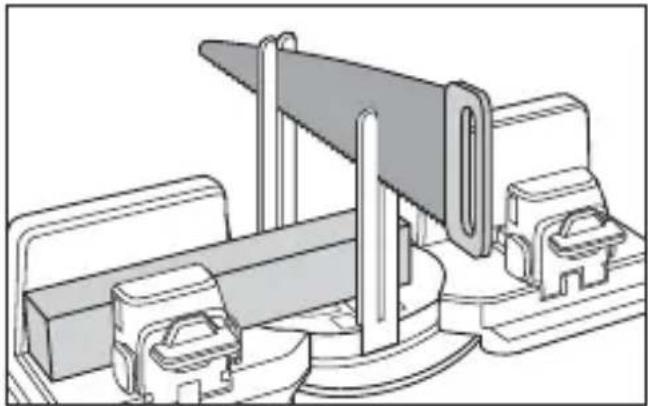

♦ Avec l'autre main, glissez la scie par le haut dans les barres de guidage ⑦ (voir fig. 7).
♦ Sciez entièrement la pièce en bois.
♦ Tournez le bouton d'arrêt ⑤ dans le sens antihoraire pour desserrer la pièce en bois (voir fig. 8).
♦ Retirez la pièce en bois.

Nettoyage et stockage

ATTENTION ! RISQUE DE DÉGÂTS MATÉRIELS !

▶ N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ces derniers pouvant attaquer la surface du produit.

◆ Utilisez une brosse douce et sèche pour éliminer la sciure du produit.
◆ Nettoyez en supplément le produit à l'aide d'un chiffon sec.

◆ Rangez le produit dans un endroit propre et sec sans exposition directe au soleil.

Démontez si nécessaire les barres de guidage ⑦ et fixez-les sous le produit à l'aide des clips de retenue ⑧.

Recyclage

Recyclez le produit par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respectez les réglementations en vigueur. En cas de doute, veuillez contacter votre centre de recyclage.

Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé.

Le produit récyclable doit être trié ou rapporté dans un point de collecte pour être recycle.

Recyclez l'emballage d'une manière respectueuse de l'environnement. Observez le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1-7 : plastiques, 20-22 : papier et carton, 80-98 : matériaux composites.

Service après-vente

ServiceFrance

Tel.: [phone]

E-Mail: [e-mail]

ServiceBelgique

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente. Veuillez d'abord contacter le service mentionné.
