Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient ausschließlich zum Messen von Winkeln und anschließendem Sägen exakter Gehrungen. Innen- und Außenwinkel von 85° bis 180° können gemessen werden. Holzwerkstücke z. B. Fussleisten mit einer max. Höhe von 100 mm und einer Breite von 5 bis 30 mm können gesägt werden. Die gewerbliche oder industrielle Verwendung ist nicht zulässig. Für nicht bestimmungsgemäße Verwendung wird nicht gehaftet. Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird ebenfalls keine Haftung übernommen. Das Risiko trägt allein der Benutzer.

Sicherheit

■ Kontrollieren Sie das Produkt vor jedem Gebrauch auf einwandfreien Zustand. Sollten Schäden festgestellt werden, darf das Produkt nicht mehr verwendet werden.

Gestatten Sie Kindern die Benutzung des Produktes nur unter Aufsicht. Kinder können mögliche Gefahren nicht immer richtig erkennen. Das Produkt ist kein Spielzeug.

■ Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder an einem Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist.

■ Im Lieferumfang befinden sich verschluckbare Kleinteile. Wurde ein Teil verschluckt, konsultieren Sie sofort einen Arzt.

Benutzen Sie Schutzausrüstung. Tragen Sie zur eigenen Sicherheit immer einen

Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.

Alle Teile müssen sachgerecht vor der Verwendung montiert sein, ansonsten besteht Verletzungsgefahr!

Spannen Sie das zu bearbeitende Holzwerkstück fest.

■ Rostverfärbungen oder andere Anzeichen von chemischer oder mechanischer Veränderung an den Teilen können vorzeitiges Versagen der Teile verursachen.

Lieferumfang/Teilebeschreibung

● Schmiege und Schneidlade

-Bewegliche Arme 1

-Spannklemmen 2

-Haltebacken 3

-Freigabeknöpfe 4

-Feststellknöpfe 5

-Feststellmutter 6

- 2 × Führungsstab ⑦

- 4 × Halteclip 8

- 4 × Schraube 9

- 4 × Sicherungsmutter 10

• Innensechskantschlüssel SW 4 mm 11

• Diese Bedienungsanleitung

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Bei einer unvollständigen Lieferung oder Schäden infolge mangel hafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Montage

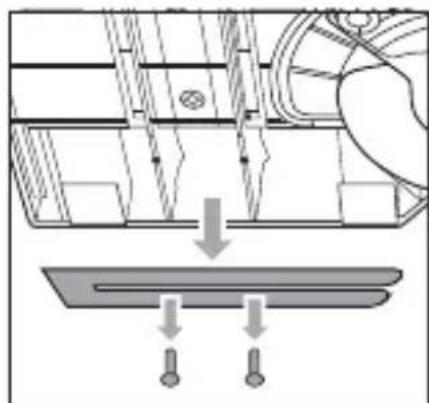

♦ Nehmen Sie die Halteclips ⑧ von der Unterseite des Produkts ab und entfernen Sie die Führungsstäbe ⑦ (siehe Abb. 1).
Befestigen Sie die Halteclips ⑧ wieder für den Fall, dass Sie die Führungsstäbe ⑦ zu einem späteren Zeitpunkt an der Unterseite des Produkts aufbewahren möchten.
♦ Schieben Sie den ersten Führungsstab ⑦ in eine Aufnahme und legen Sie zuerst nur eine Sicherungsmutter ⑩ mit der flachen Seite in die Aussparung (siehe Abb. 2).
- Halten Sie die Sicherungsmutter 10 mit einem Finger fest und drehen Sie das Produkt um.
Drehen Sie eine Schraube ⑨ mit dem Innensechskantschlüssel ⑪ in die Sicherungsmutter ⑩ fest (siehe Abb. 3).
Wiederholen Sie die Schritte, um beide Führungsstäbe ⑦ mit allen Sicherungsmuttern ⑩ und Schrauben ⑨ zu befestigen.

Innen- und Außenwinkel von 85° bis 180° können gemessen werden.

- Lösen Sie die Feststellmutter ⑥ nur mit einer Umdrehung, damit die Schraube nicht herausfallen kann.

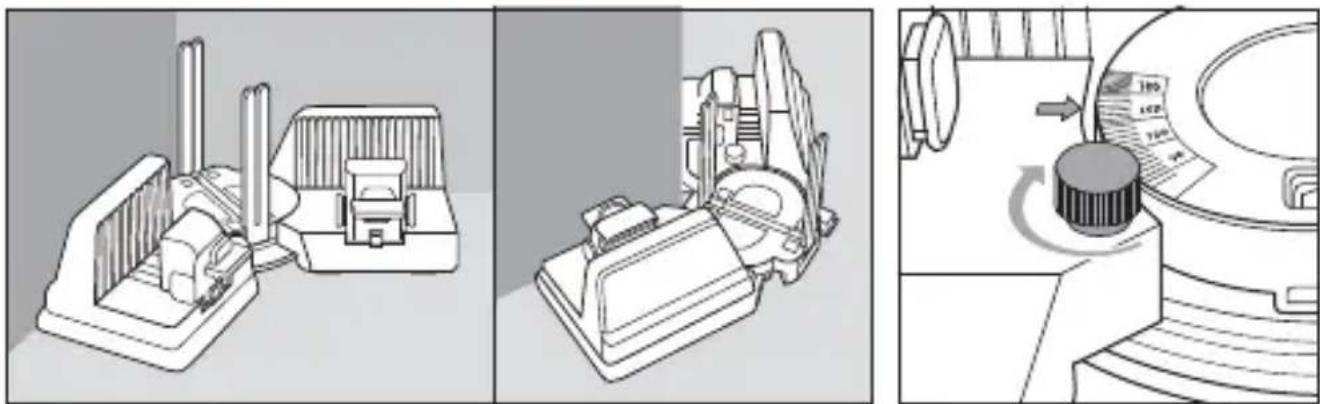

♦ Legen Sie das Produkt in oder um ein Ecke, um einen Innen- oder Außenwinkel zu messen. Die beweglichen Arme ① müssen plan zur Wand anliegen (siehe Abb. 4).

Drehen Sie die Feststellmutter ⑥ fest. Die Pfeile der beweglichen Arme ① zeigen auf die Skala und geben den gemessenen Winkel an (siehe Abb. 5).

Holzwerkstück einspannen und sägen

HINWEIS

▶ Holzwerkstücke z. B. Fussleisten mit einer max. Höhe von 100 mm und einer Breite von 5 bis 30 mm können gesägt werden.

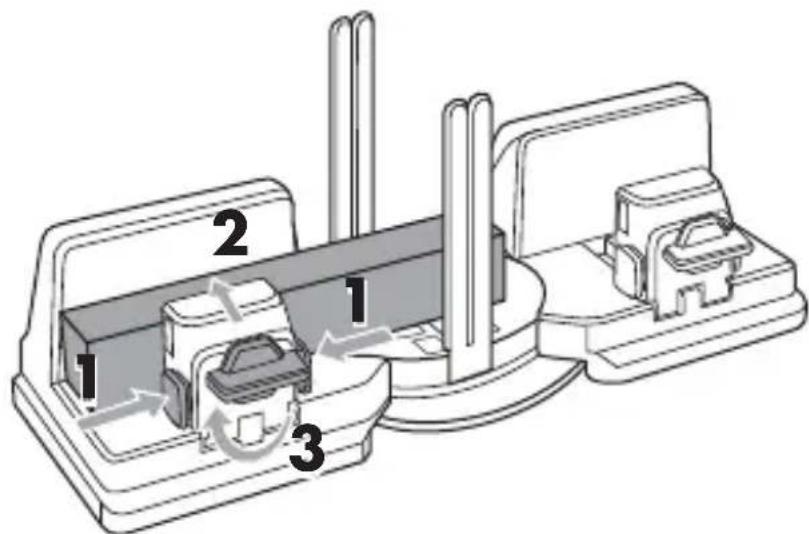

• Halten Sie die Freigabeknöpfe ④ gedrückt und verschieben Sie die Spannklemme ②, um das Holzwerkstück zu platzieren.
  Legen Sie das Holzwerkstück zwischen die Haltebacke ③ und der Spannklemme ②. Achten Sie darauf, dass das Holzwerkstück an den Führungsstäben ⑦ vorbei geführt ist (siehe Abb. 6).
• Halten Sie die Freigabeknöpfe ④ gedrückt und verschieben Sie die Spannklemme ② zum Holzwerkstück. Lassen Sie die Freigabeknöpfe ④ los, wenn das Holzwerkstück eingespannt ist (siehe Abb. 6).
  Drehen Sie den Feststellknopf 5 im Uhrzeigersinn, um das Holzwerkstück zu fixieren (siehe Abb. 6).

♦ Halten Sie mit einer Hand das Produkt an einem beweglichen Arm ① fest.

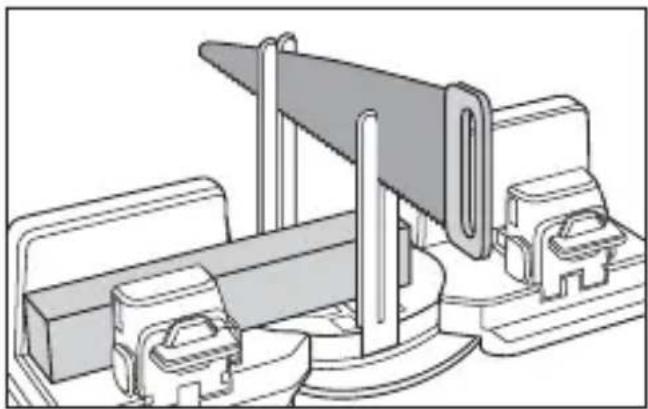

◆ Führen Sie mit der anderen Hand die Säge von oben durch die Führungsstäbe ⑦ (siehe Abb. 7).
◆ Sägen Sie das Holzwerkstück durch.

Drehen Sie den Feststellknopf 5 gegen den Uhrzeigersinn, um das Holzwerkstück zu lösen (siehe Abb. 8).
Entnehmen Sie das Holzwerkstück.

Reinigung und Aufbewahrung

ACHTUNG! SACHSCHADEN!

▶ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Oberfläche des Produkts angreifen können.

♦ Verwenden Sie eine weiche und trockene Bürste, um die Sägespäne vom Produkt zu entfernen.
♦ Reinigen Sie das Produkt zusätzlich mit einem trockenen Tuch.

♦ Lagern Sie das Produkt an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

♦ Demontieren Sie bei Bedarf die Führungsstäbe ⑦ und befestigen Sie sie mit Hilfe der Halteclips ⑧ an der Unterseite des Produkts.

Entsorgung

Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recyclebar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

b a

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.
