PSSAP 20-Li A1 - Säge PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Stichsäge
Marke	Parkside
Modell	PSSAP 20-Li A1
Abmessungen (L x B x H)	Ca. 250 x 80 x 200 mm
Gewicht (mit Akku)	Ca. 1,5 kg
Stromversorgung	Lithium-Ionen-Akku 20 V (nicht im Lieferumfang)
Maximale Schnitttiefe (Holz)	Ca. 50 mm
Maximale Schnitttiefe (Metall)	Ca. 10 mm
Leerlaufhubzahl	500 – 3000 Hübe/min
Hubhöhe	18 mm
Pendelhub	4 einstellbare Positionen
LED-Beleuchtung	Ja
Schrägschnitt	Bis zu 45°
Sägeblattwechsel	Werkzeuglos (SDS)
Ladegerät enthalten	Nein
Wartung und Reinigung	Gehäuse und Sägeblatt regelmäßig mit einer Bürste reinigen; an einem trockenen Ort lagern
Sicherheit	Schutzbrille tragen; Akku vor Einstellungen abziehen; Handschuhe verwenden
Ersatzteile und Reparierbarkeit	Sägeblätter im Handel erhältlich; Akku und Ladegerät separat; Reparatur durch Fachmann
Allgemeine Informationen	Parkside Akku-Stichsäge für Heimwerker

Häufig gestellte Fragen - PSSAP 20-Li A1 PARKSIDE

Welchen Akkutyp verwendet die Parkside PSSAP 20-Li A1 Stichsäge?

Sie verwendet einen Lithium-Ionen-Akku mit 20 V aus der Parkside X20V Team-Reihe. Der Akku ist nicht im Lieferumfang enthalten.

Wie wechselt man das Sägeblatt der Stichsäge?

Der Wechsel erfolgt werkzeuglos dank des SDS-Systems. Drehen Sie den Hebel an der Seite des Sägeblatts, setzen Sie das neue Sägeblatt ein und lassen Sie den Hebel los.

Was ist die maximale Schnitttiefe in Holz?

Die maximale Schnitttiefe in Holz beträgt ca. 50 mm.

Kann man mit dieser Säge Metalle schneiden?

Ja, Sie können Metalle wie Aluminium oder dünnen Stahl mit einem geeigneten Sägeblatt schneiden, bis zu einer Dicke von ca. 10 mm.

Wie stellt man den Pendelhub ein?

Verwenden Sie den Pendelhubeinsteller an der Seite der Säge. Er bietet 4 Positionen (0 für geraden Schnitt, 1-3 für aggressiven Schnitt).

Kann man schräg schneiden?

Ja, die Sohle kann mit der Einstellschraube bis zu 45° geneigt werden. Entriegeln, neigen, dann wieder festziehen.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass die Sicherheitsvorrichtung nicht blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflegt man die Stichsäge?

Reinigen Sie Gehäuse und Sägeblatt regelmäßig mit einer Bürste. Schmieren Sie bei Bedarf die Sägeblattführung. Lagern Sie das Gerät an einem trockenen Ort.

Welche Sägeblätter kann ich mit dieser Säge verwenden?

Verwenden Sie Standard-Sägeblätter mit T-Schaft. Sie sind für Holz, Metall, Kunststoff usw. erhältlich. Überschreiten Sie nicht die empfohlene Hublänge.<

Ist diese Säge mit anderen Parkside-Akkus kompatibel?

Ja, sie gehört zur X20V Team-Reihe und ist mit allen Akkus und Ladegeräten 20 V dieser Serie kompatibel.

BEDIENUNGSANLEITUNG PSSAP 20-Li A1 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

FR BE

SCIE SABRE SANS FIL 20 V

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Legende der verwendeten Piktogramme......Seite 6

Einleitung......Seite 6

Bestimmungsgemäßer Gebrauch......Seite 6

Teilebeschreibung......Seite 6

Lieferumfang......Seite 7

Technische Daten......Seite 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge......Seite 8

Spezielle Sicherheitshinweise......Seite 10

Vor der Inbetriebnahme ...... Seite 13

Akku-Pack laden......Seite 13

Akku-Pack einsetzen / entfernen......Seite 13

Akkuzustand prüfen ...... Seite 13

Sägeblatt einsetzen / wechseln......Seite 13

Bedienung......Seite 14

Ein- und Ausschalten......Seite 14

Fußplatte einstellen....Seite 14

Arbeitshinweise ......Seite 15

Herkömmliches Sägen......Seite 15

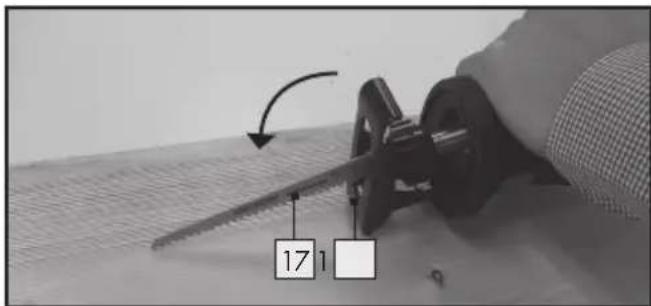

Tauchsägen....Seite 15

Reinigung / Wartung......Seite 16

Reinigung......Seite 16

Allgemeine Wartungsarbeiten......Seite 16

Lagerung......Seite 16

Entsorgung......Seite 17

Service......Seite 17

Abwicklung im Garantiefall......Seite 17

Garantie......Seite 18

Original-Konformitätserklärung......Seite 18

Legende der verwendeten Piktogramme
	Lesen Sie die Bedienungsanleitung.		Schützen Sie den Akku-Pack vor Wasser und Feuchtigkeit.
	Schützen Sie den Akku-Pack vor Hitze und direkter Sonneneinstrahlung.		Schutzklasse II (Doppelisolierung)
	Schützen Sie den Akku-Pack vor Feuer.	V~	Volt (Wechselstrom)
	Tragen Sie einen Gehörschutz.	V---	Volt (Gleichstrom)
	Warn- und Sicherheitshinweise beachten, um mögliche Verletzungen und Tod zu vermeiden.	T3.15A	Feinsicherung
	Nur für den Betrieb im trockenen Innenbereich geeignet.

AKKU-SÄBELSÄGE 20 V PSSAP 20-Li A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

● Bestimmungsgemäßer Gebrauch

Das Gerät ist für leichte und mittlere Sägearbeiten in Holz, Pressspanplatten, Kunststoff, Metall und Gipskarton geeignet. Jede andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 Fußplatte
2 Sägeblattaufnahme
3 Spannfutterring
4 LED-Arbeitsleuchte
5 Vorderer Handgriff
6 Einschaltsperre
7 Ein-/Ausschalter

8 Hinterer Handgriff
9 Akku-Pack
10 Akku-Taste
11 Entriegelungstaste
12 Ladezustandsanzeige
13 Einstelltaste (Fußplatte)
14 Akku-Schnellladegerät
15 Ladestatus-LED - rot
16 Ladestatus-LED - grün
17 Sägeblatt (nicht im Lieferumfang enthalten)

Lieferumfang

1 Akku-Säbelsäge PSSAP 20-Li A1
1 Ladegerät PSSAP 20-Li A1-2
1 Akku-Pack PSSAP 20-Li A1-1
1 Tragekoffer
1 Bedienungsanleitung

TechnischeDaten

Akku-Säbelsäge PSSAP 20-Li A1

Nominale Spannung: 20 V ===

Bemessungs-Leerlaufdrehzahl: n₀ 0–3000 min ^-1

Hubhöhe: 22 mm

Max. Schneidekapazität:

Holz: 150

Stahl: 12

Buntmetall: 18 mm

Metallrohr: 100 mm

Akku-Pack: PSSAP 20-Li A1-1

Typ:		Lithium-Ion
Zellen:		10
Nominale Spannung:	max. 20 V	===
Kapazität:	5,0 Ah
Energiewert:	90 Wh

Geräuschemissionswert:

Der Geräuschemissionswert wird in Übereinstimmung mit EN60745 bestimmt. Der bewertete

Geräuschpegel des Elektrowerkzeugs beträgt, typischerweise:

Schalldruckpegel (L_pA) = 86,8 dB (A), K_pA = 3 dB

Schallleistungspegel ( L_WA ) = 97,8 dB(A); K_WA = 3 dB

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Vibration ( a_h )

Sägen von Spanplatten a_h,B = 11,926 m/s²

Sägen von Holzbalken a_hWB = 12,392 m/s²

K = 1,5m / s²

Ladegerät PSSAP 20-Li A1-2 EINGANG

Nominale Spannung: 100 - 240 V \~

Nennfrequenz: 50-60 Hz

Nennleistung: 95 W

AUSGANG

Nominale Spannung: 14,4–20 V ===

Bemessungsstrom: 4A

Ladezeit: ca. 45 min (2,5

Ah-Akku-Pack),

ca. 90 min

(5 Ah-Akku-Pack)

Schutzklasse: II/

Tragen Sie einen Gehörschutz.

Hinweis: Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleiternden Einschätzung der Aussetzung verwendet werden.

WARNUNG! Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in

denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten

Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des

Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

1. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien

niemals auf.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr.

6) Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SpezielleSicherheitshinweise

1) Sicherheitshinweise für Säbelsägen

- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht die Gefahr eines Rückschlages, wenn das Einsatzwerkzeug im Werkstück verkantet.

Achten Sie darauf, dass die Fußplatte beim Sägen immer am Werkstück anliegt. Das Sägeblatt kann verkanten und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.

■ Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.
Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.
Spannen Sie das Material gut fest. Stützen Sie das Werkstück nicht mit der Hand oder dem Fuß ab. Berühren Sie keine Gegenstände oder den Erdboden mit der laufenden Säge. Es besteht Rückschlaggefahr.
■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder fragen Sie die örtliche Versorgungsgesellschaft. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.
Halten Sie das Elektrowerkzeug beim Arbeiten mit beiden Händen fest und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann verkanten und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Sägen Sie keine Materialien (z. B. bleihaltige Farben und Lacke oder asbesthaltiges Material), deren Stäube gesundheitsschädlich sein können.

2) SPEZIELLE SICHERHEITSHINWEISE FÜR AKKUGERÄTE

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

Es wird darauf hingewiesen, Akku-Packs mit dem Ladegerät nur im Innenbereich aufzuladen. Das Ladegerät ist dazu bestimmt, nur eine bestimmte Art von Akku-Packs aufzuladen.

Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.

Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.
Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.
Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.
Verwenden Sie keine nicht wiederaufladbaren Batterien. Das Gerät könnte beschädigt werden.

3) RESTRISIKEN

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
b) Schnittverletzungen
c) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen

Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

4) Richtiger Umgang mit dem Akkuladegerät

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen.

■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät. Es besteht Brand- und Explosionsgefahr.

Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker und lassen Sie es von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Benutzen Sie ein defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.

Trennen Sie das Ladegerät vom Netz, bevor Verbindungen zum Elektrowerkzeug geschlossen oder geöffnet werden. So stellen Sie sicher, dass Akku und Ladegerät nicht beschädigt werden.

- Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmutzung und das Eindringen von Wasser erhöht sich das Risiko eines elektrischen Schlags.

Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

■ Vermeiden Sie mechanische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.
Das Ladegerät darf nicht auf brennbarem Untergrund (z. B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Laden Sie in dem Ladegerät keine nicht aufladbaren Batterien auf. Das Gerät könnte beschädigt werden.

Das Ladegerät ist nur für den Gebrauch in Innenräumen geeignet.

Hinweis: Dieses Ladegerät ist nur für den Akkutyp Parkside Performance 20 V Akku.

• Vor der Inbetriebnahme

Akku-Packladen

ACHTUNG! Ziehen Sie immer den Netzstecker des Ladegeräts aus der Steckdose, bevor Sie den Akku-Pack 9 in das Ladegerät einsetzen bzw. entnehmen.

Laden Sie nie den Akku-PaQk, wenn die Umgebungstemperatur unterhalb 10° C oder oberhalb 40° C liegt.
□ Setzen Sie den Akku-Pack 9 in das Schnelladegerät 14 ein (s. Abb. B).
☐ Die grüne LED leuchtet bei leerem Akku-Pack kurz auf und erlischt sofort wieder. Die rote LED leuchtet konstant während des Ladevorgangs auf. Während des Ladevorgangs leuchtet nur die rote Status-LED 15 auf. Wenn der Ladevorgang beendet ist, leuchtet die grüne Status-LED 16 wieder auf, während die rote 15 erlischt.
☐ Rote LED blinkt Akku-Pack ist defekt
Grüne LED blinkt Akku-Pack ist zu kalt oder warm.

- Akku-Pack einsetzen / entfernen

Akku-Pack einsetzen:

Drücken Sie den Akku-Pack 9 in die Anschlussvertiefungen, bis dieser mit einem Klick-Geräusch einrastet (s. Abb. C).

Akku-Pack entnehmen:

Drücken Sie die Entriegelungstaste 11 und entnehmen Sie den Akku-Pack 9 (siehe Abb. D).

- Akkuzustandprüfen

Drücken Sie zum Prüfen des Akkuzustands die Akku-Taste 10 (siehe Abb. E). Der Zustand bzw. die Restleistung wird anhand der Ladezustandsanzeige 12 wie folgt angezeigt: 3 rote Leuchten = maximale Ladung 2 rote Leuchten = mittlere Ladung 1 rote Leuchte = niedrige Ladung

- Sägeblatt einsetzen / wechseln (s. Abb.F)

Tragen Sie beim Umgang mit dem Sägeblatt stets Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

■ VORSICHT! Der Akku-Pack 9 muss aus dem Produkt entfernt werden, bevor Sie das Sägeblatt 17 wechseln.
■ Verwenden Sie kein stumpfes, verbogenes oder beschädigtes Sägeblatt.
■ Verwenden Sie immer ein der Aufgabe entsprechendes Sägeblatt.

1. Drehen Sie den Spannfutterring 3 gegen den Uhrzeigersinn.
2. Führen Sie das Sägeblatt 17 in Richtung a in die Sägeblattaufnahme 2 ein.
3. Lassen Sie den Spannfutterring 3 los, so dass sich dieser wieder in die Ausgangsposition dreht.
4. Ziehen Sie das Sägeblatt 17 vor der Inbetriebnahme in Richtung b und prüfen Sie, ob dieses sicher und fest sitzt.

Sägeblatt entfernen:

1. Drehen Sie den Spannfutterring 3 gegen den Uhrzeigersinn.
2. Ziehen Sie das Sägeblatt 17 in Richtung b aus der Sägeblattaufnahme 2.
3. Lassen Sie den Spannfutterring 3 los, so dass sich dieser wieder in die Ausgangsposition dreht.

Hinweis: Für bestimmte Arbeiten kann das Sägeblatt auch um 180 ° gedreht eingesetzt werden.

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung, eine Staubmaske und angemessene Schutzausrüstung.
Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Persönliche Schutzausrüstung und ein funktionstüchtiges Gerät vermindern das Risiko von Verletzungen und Unfällen.
Nach dem Ausschalten des Gerätes bewegt sich das Sägeblatt noch einige Zeit weiter. Berühren Sie das sich bewegende Sägeblatt nicht und bremsen Sie es nicht ab. Es besteht Verletzungsgefahr!

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie den vorderen 5 und hinteren Handgriff 8 des Geräts mit beiden Händen gut fest. Achten Sie vor dem Einschalten darauf, dass das Sägeblatt 17 nicht das Werkstück berührt.

Einschalten:

1. Vergewissern Sie sich, dass der Akku-Pack 9 ordnungsgemäß eingesetzt ist (s. Kapitel „Akku-Pack einsetzen/entfernen“).
2. Drücken Sie die Einschaltspere 6 und den Ein-/Ausschalter 7 (s. Abb. H).
3. Lösen Sie nun die Einschaltspere 6, indem Sie diese in eine beliebige Richtung drücken (s. Abb. G). Beim Loslassen bewegt sich die Einschaltspere 6 automatisch in die Ausgangsposition zurück.
4. Durch unterschiedlich starken Druck auf den Ein-/Ausschalter 7 können Sie die Hubzahl kontrollieren. Leichter Druck: niedrige Hubzahl Stärkerer Druck: höhere Hubzahl Der Ein-/Ausschalter kann nicht festgestellt werden.

Ausschalten:

Lassen Sie den Ein-Ausschalter los.

Hinweis: Die LED-Arbeitsleuchte 4 leuchtet noch etwa 10 Sekunden nachdem das Gerät ausgeschaltet wurde (nachdem der Ein-/Ausschalter 7 losgelassen wurde).

Fußplatte einstellen

Zur Anpassung an das Werkstück ist die Fußplatte 1 in 4 Positionen verstellbar und schwenkbar.

☐ Betätigen Sie die Einstelltaste 13 (s. Abb. I). Stellen Sie nun die gewünschte Position der Fußplatte 1 ein.
Nachdem Sie die Fußplatte 1 in die gewünschte Position eingestellt haben, drücken Sie die Einstelltaste 13 in die ursprüngliche Position (s. Abb. J).

Arbeitshinweise

Tragen Sie beim Hantieren mit dem Sägeblatt Handschuhe. So vermeiden Sie Schnittverletzungen.

Achtung!Gefahr von Personen- und Sachschäden!

• Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter.
• Prüfen Sie vor dem Sägen das Werkstück auf verborgene Fremdkörper wie Nägel, Schrauben. Entfernen Sie diese.
• Setzen Sie stets das passende Sägeblatt ein.
• Sichern Sie das Werkstück mit Hilfe von Spannvorrichtungen an der Werkbank.
• Wenden Sie nur soviel Druck an, wie zum Sägen gerade notwendig ist. Bei übermäßigem Druck kann das Sägeblatt verbiegen und brechen.
• Schalten Sie das Gerät sofort aus, wenn das Sägeblatt verklemmt. Spreizen Sie den Sägeschnitt und ziehen Sie das Sägeblatt vorsichtig heraus.
• Stellen Sie sich beim Arbeiten immer seitlich zur Säge.
• Sorgen Sie für eine Belüftung des Arbeitsplatzes.
• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

●HerkömmlichesSägen

Vergewissern Sie sich, dass das Werkzeug nicht das Werkstück berührt. Schalten Sie es erst dann ein.
☐ Setzen Sie die Fußplatte 1 auf das Werkstück. Schneiden Sie mit gleichmäßigem Druck in einer gleichmäßigen Vorwärtsbewegung. Sie können horizontal, diagonal oder vertikal schneiden.

☐ Ziehen Sie nach Fertigstellung der Arbeit erst das Sägeblatt aus dem Werkstück, bevor Sie das Elektrowerkzeug ausschalten.

Tauchsägen

Das Tauchsägen ist eine sehr anspruchsvolle Technik und mit einem höheren Verletzungsrisiko verbunden. Führen Sie diese Technik nur durch, wenn Sie mit dieser vertraut sind.

Tauchschnitte dürfen nur in weichen Materialien wie Holz oder Gipskarton und mit kurzen Sägeblättern (max. 150 mm Länge) durchgeführt werden. Es besteht Rückschlaggefahr und Verletzungsgefahr.

1. Setzen Sie die Vorderkante der Fußplatte 1 auf das Werkstück auf, so dass das Sägeblatt 17 das Werkstück nicht berührt.

1. Schalten Sie das Gerät ein und lassen Sie das Sägeblatt 17 langsam in das Werkstück eintauchen.

2. Wenn die Werkstücktiefe durchtrennt ist, sägen Sie wie gewohnt weiter.

Bündiges Abtrennen:

Mit elastischen Bimetall-Sägeblättern können Sie z. B. Wasserrohre bündig an der Wand abtrennen.

Achten Sie darauf, dass das Sägeblatt stets länger als der Rohrdurchmesser ist. Es besteht Rückschlaggefahr und Verletzungsgefahr.

- Reinigung/Wartung

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku-Pack aus dem Gerät. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Sägeblatt 17 stets Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

☐ Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.
Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.
■ Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.
□ Reinigen Sie die Sägeblattaufnahme 2 mit einem Pinsel oder durch Ausblasen mit Druckluft. Nehmen Sie dazu das Sägeblatt 17 aus dem Gerät.

- Allgemeine Wartungsarbeiten

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile.
Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
Wechseln Sie ein stumpfes, verbogenes oder anderweitig beschädigtes Sägeblatt aus.

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
Nehmen Sie den Akku-Pack vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät.
Lagern Sie den Akku-Pack nur im teilgeladenen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40-60% betragen (zwei LED-Leuchten der Ladezustands-Anzeige 12 leuchten).
Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akku-Packs und laden Sie bei Bedarf nach.

Lagern Sie den Akku-Pack zwischen 10 °C bis 25 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku-Pack nicht an Leistung verliert.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Vor der Entsorgung entfernen Sie die Batterien / Akkus aus dem Gerät.

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien/Akkus bei einer kommunalen Sammelstelle ab.

Service

WARNING!

☐ Lassen Sie Ihr Produkt von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.
☐ Lassen Sie den Austausch des Steckers oder der Netzleitung des Ladegerätes immer vom Hersteller des Produkts oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Ruck- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mangel auftreten kontaktieren Sie zunächst die

nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

DE ServiceDeutschland

Tel.: [phone] (kostenfrei aus dem

dt. Festnetz / Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone] (0,15 EUR/min)

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 289750

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie

verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Sie erhalten auf den Akku-Pack 1 Jahr Garantie ab Kaufdatum.

●Original-Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: AKKU-SÄBELSÄGE 20 V, Modell-Nr.: HG02733, Version: 08 / 2017, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EG, 2014/30/EU, 2011/65/EU, 2014/35/EU übereinstimmt.

Angewandte harmonisierte Normen:

EN 60745-1/A11:2010

EN 60745-2-11:2010

EN 60335-1/A11:2014

EN 60335-2-29/A2:2010

EN 62233:2008

EN 55014-1/A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Seriennummer: IAN 289750

Tobias König

Bereichsleiter/Dokumentenverantwortlicher

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

DE-74167 Neckarsulm, DEUTSCHLAND

Neckarsulm, 31.07.2017

Die Konformitätserklärung finden Sie auch unter:

www.owim.com.

CE

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

List of pictograms used....Page 21

Introduction......Page 21

Neckarsulm, 31.07.2017

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

DE-74167 Neckarsulm, ALLEMAGNE

Neckarsulm, 31/07/2017

- Technische gegevens

Draadloze reciprozaag: PSSAP 20-Li A1

Nominale spanning: 20V ===

Nominale stationaire snelheid: n₀ 0–3000 min ^-1

Slaglengte: 22 mm

Beschermingsklasse: II/☐

E-Mail: [e-mail]

BE Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 289750

Garantie

Serienummer: IAN 289750

Tobias König

OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DUITSLAND

Neckarsulm, 31/07/2017

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

DE-74167 Neckarsulm, GERMANY/NĚMECKO

Neckarsulm, 31. 07. 2017

Neckarsulm, 31.07.2017

OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, ALEMANHA

Neckarsulm, 31.07.2017
