PSS 2 A1 - Krabica na záložky PARKSIDE - Bezplatný návod na obsluhu

Typ produktu	Pokosová píla s nastaviteľným uholníkom
Značka	Parkside
Model	PSS 2 A1
Použitie	Meranie uhlov (85° až 180°) a rezanie pokosov
Max. výška obrobku	100 mm
Šírka obrobku	5 až 30 mm
Rozsah merania uhlov	85° - 180° (vnútorný/vonkajší)
Obsah balenia	Nastaviteľný uholník, 2 pohyblivé ramená, 2 upínacie svorky, 2 prídržné čeľuste, 2 vodiace tyče, 4 spony, 4 skrutky, 4 matice, 1 imbusový kľúč 4 mm
Bezpečnosť	Noste ochranné okuliare, rukavice, ochranu sluchu a protiprachovú masku
Čistenie	Použite mäkkú kefu a suchú handričku; nepoužívajte agresívne prostriedky
Skladovanie	Čisté a suché miesto, chránené pred slnkom
Zákaznícky servis (Francúzsko)	0800 919270 / [e-mail]
Záruka	Zrušená v prípade nesprávneho použitia, zneužitia alebo neoprávnenej úpravy
Vyžaduje sa montáž	Áno, upevnite vodiace tyče pomocou priložených skrutiek a matíc
Rozmery (odhad)	Približne 30 x 20 x 10 cm
Hmotnosť (odhad)	Približne 0,8 kg

Často kladené otázky - PSS 2 A1 PARKSIDE

Ako zmerať vnútorný alebo vonkajší uhol pomocou pokosovej píly?

Umiestnite nástroj do rohu alebo okolo uhla. Pohyblivé ramená musia byť naplocho proti stene. Po nastavení nástroja utiahnite poistnú maticu. Šípky na ramenách ukazujú hodnotu uhla na stupnici.

Ako rezať lištu alebo drevený obrobok?

Umiestnite obrobok medzi prídržnú čeľusť a upínaciu svorku pozdĺž vodiacich tyčí. Stlačte uvoľňovacie tlačidlá na posunutie svorky, potom utiahnite otáčaním zastavovacieho tlačidla v smere hodinových ručičiek. Veďte pílu zhora vo vodiacich tyčiach.

Aké bezpečnostné opatrenia treba dodržiavať pri používaní?

Vždy noste ochranné okuliare, rukavice, ochranu sluchu a protiprachovú masku. Pred každým použitím skontrolujte, či výrobok nie je poškodený. Uistite sa, že všetky časti sú správne namontované.

Ako čistiť a udržiavať pokosovú pílu?

Použite mäkkú kefu na odstránenie pilín, potom suchú handričku. Nikdy nepoužívajte agresívne alebo abrazívne prostriedky. Uskladnite nástroj na čistom a suchom mieste, chránenom pred slnkom.

Aké sú maximálne rozmery obrobkov na rezanie?

Maximálna výška je 100 mm a šírka musí byť medzi 5 a 30 mm.

Môže pokosová píla merať všetky uhly?

Umožňuje merať vnútorné a vonkajšie uhly v rozsahu 85° až 180°.

Ako zostaviť vodiace tyče?

Odpojte prídržné spony pod výrobkom, vyberte tyče. Zasuňte tyč do drážky, vložte samopoistnú maticu plochou stranou do vybrania, otočte výrobok a zaskrutkujte skrutku pomocou imbusového kľúča. Zopakujte pre každú tyč.

Kde nájsť zákaznícky servis Parkside vo Francúzsku?

Zákaznícky servis je dostupný na čísle 0800 919270 alebo e-mailom na [e-mail].

Čo robiť v prípade chýbajúcej alebo poškodenej časti?

Skontrolujte obsah balenia. V prípade neúplnej dodávky alebo poškodenia kontaktujte horúcu linku zákazníckeho servisu (pozri kapitolu Zákaznícky servis).

Je nástroj vhodný na profesionálne použitie?

Nie, použitie je prísne vyhradené pre domáce použitie. Akékoľvek komerčné alebo priemyselné použitie je zakázané a ruší záruku.

NÁVOD NA OBSLUHU PSS 2 A1 PARKSIDE

Obal zlikvidujte ekologicky.

Informácie o tomto návode na obsluhu ..... 6 2

Používanie v súlade s účelom ....6 2

Bezpečnost' 63

Rozsah dodávky/opis dielov 64

Montáž 65

Použitie 66

Meranie uhla 66

Upnutie a pílenie dreveného obrobku 67

Informácie o tomto návode na obsluhu

Vašou kúpou ste sa rozhodli pre vysoko kvalitný výrobok. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom.

Preto si pozorne prečítajte nasledujúci návod na obsluhu. Výrobok používajte iba podľa opisu a v uvedených oblastiach použitia. Tento návod na obsluhu si dobre uschovajte. Pri odovzdávaní výrobku tretej osobe s ním odovzdajte taktiež všetky podklady.

Používanie v súlade s účelom

Výrobok slúži výlučne na meranie uhlov a následné pílenie presných skosení. Môžu sa odmerať vnútorné a vonkajšie uhly od 85° do 180°. Môžu sa pílit’ drevené obrobky, napr. nožné lišty s max. výškou 100 mm a šírkou od 5 do 30 mm. Komerčné alebo priemyselné používanie nie je prípustné. V prípade používania v rozpore s účelom sa nepreberá žiadne ručenie. Za škody spôsobené nesprávnym alebo neodborným používaním, aplikáciou násilia alebo neoprávnenými úpravami sa taktiež nepreberá žiadne ručenie. Riziko nesie sám používatel’.

Bezpečnost'

Pred každým použitím skontrolujte, či je výrobok v bezchybnom stave. Ak sa zistia poškodenia, výrobok sa nesmie nad'alej používať.

■ Deťom dovol’te používať výrobok len ak sú pod dozorom. Deti nedokážu vždy správne rozpoznat’ možné nebezpečenstvo. Výrobok nie je hračka.

Tento výrobok nie je určený na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/alebo znalostí, s výnimkou prípadu, ked' sú pod dohl'adom osoby zodpovednej za ich bezpečnost' alebo sú touto osobou inštruované, ako sa má výrobok používať.

Súčasťou dodávky sú malé diely, ktoré možno l'ahko prehltnúť. V prípade prehltnutia dielu ihned' konzultujte s lekárom.

Používajte ochranné vybavenie. Kvôli vlastnej bezpečnosti vždy noste vždy ochranu sluchu, ochrannú dýchaciu masku/ochrannú protiprachovú masku a ochranné okuliare a ochranné rukavice.

Všetky diely musia byť pred použitím namontované, inak existuje nebezpečenstvo poranenia!

■ Obrábaný drevený obrobok pevne upnite.

Hrdzavé sfarbenie alebo iné známky chemickej alebo mechanickej zmeny na dieloch môžu spôsobit' predčasné zlyhanie dielov.

Rozsah dodávky/opis dielov

- Imbusový kl'úč, otvor kl'úča 4 mm ⑪

▶ Skontrolujte kompletnosť dodávky a prípadné viditel'né poškodenia.

▶ V prípade nekompletnej dodávky alebo poškodení spôsobených nedostatočným balením alebo dopravou sa obrátte na servisnú poradenskú linku (pozri kapitolu Servis).

Montáž

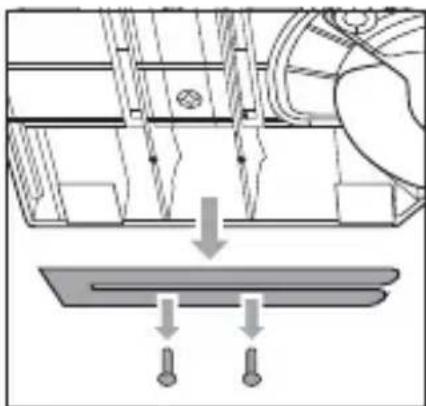

♦ Odoberte pridržiavacie svorky ⑧ zo spodnej strany výrobku a odstráňte vodiace tyče ⑦ (pozri obr. 1).
Pridržiavacie svorky ⑧ znova upevnite pre prípad, že chcete vodiace tyče ⑦ uschovať v neskorší čas na spodnej strane výrobku.
Zasuňte prvú vodiacu tyč ⑦ do uchytenia a položte najprv iba jednu poistnú maticu ⑩ s plochou stranou do výrezu (pozri obr. 2).
Poistnú maticu 10 podržte pevne jedným prstom a otočte výrobok.
♦ Skrutku ⑨ pevne zatočte pomocou imbusového klúča ⑪ do poistnej matice ⑩ (pozri obr. 3).
Zopakujte kroky na upevnenie obidvoch vodiacich tyčí ⑦ so všetkými poistnými maticami ⑩ a skrutkami ⑨.

Môžu sa odmerat' vnútorné a vonkajšie uhly od 85° do 180°.

◆ Na odmeranie vnútorného alebo vonkajšieho uhla položte výrobok do alebo okolo jedného rohu. Pohyblivé ramená ① musia dosadať rovno k stene (pozri obr. 4).

Zaistovaciu maticu 6 pevne zatočte. Šípky pohyblivých ramien 1 ukazujú na stupnicu a udávajú meraný uhol (pozri obr. 5).

Upnutie a pílenie dreveného obrobku

UPOZORNENIE

▶ Môžu sa pílit' drevené obrobky, napr. nožné lišty s max. výškou 100 mm a šírkou od 5 do 30 mm.

Uvolňovacie tlačidlá ④ podržte stlačené a presuňte upínaciu svorku ②, aby bolo možné umiestnit' drevený obrobok.

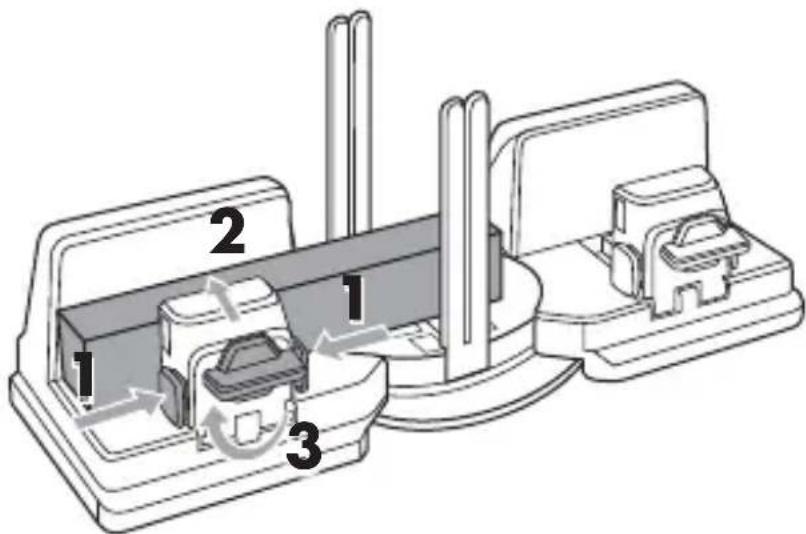

♦ Drevený obrobok položte medzi prídržnú čel'usť ③ a upínaciu svorku ②. Dávajte pozor na to, aby drevený obrobok bol vedený popri vodiacich lištách ⑦ (pozri obr. 6).
Uvolňovacie tlačidlá ④ podržte stlačené a presuňte upínaciu svorku ② k drevenému obrobku. Uvolňovacie tlačidlá ④ pustite, ked' je drevený obrobok upnutý (pozri obr. 6).
Na zaistenie dreveného obrobku otočte zaistovacie tlačidlo v smere hodinových ručičiek (pozri obr. 6).

♦ Jednou rukou pridržiavajte výrobok na pohyblivom ramene ①.

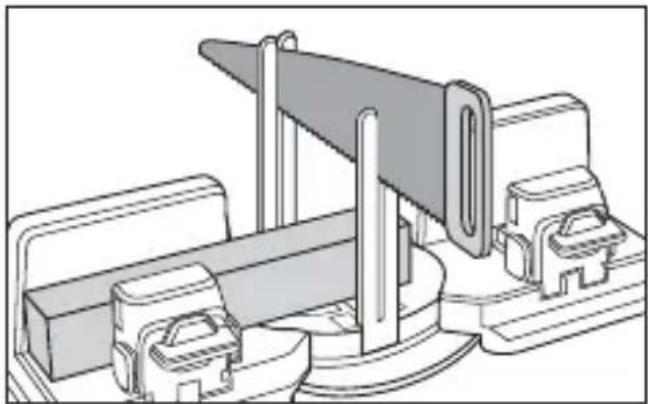

Druhou rukou ved'te pílu zhora cez vodiace tyče ⑦ (pozri obr. 7).

◆ Drevený obrobok prepíl'te.

♦ Na uvol'nenie dreveného obrobku otočte zaist'ovacie tlačidlo 5 proti smeru hodinových ručičiek (pozri obr. 8).

♦ Vyberte drevený obrobok.

▶ Nepoužívajte žiadne agresívne alebo abrazívne čistiace pro- striedky, pretože tieto môžu poškodit' povrchové časti výrobku.

◆ Na odstránenie pilín z výrobku používajte mäkkú a suchú kefu.

♦ Výrobok skladujte na čistom a suchom mieste bez priameho slnečného žiarenia.

V prípade potreby demontujte vodiace tyče ⑦ a upevnite ich pomocou pridržiavacích svoriek ⑧ na spodnej strane výrobku.

Likvidácia

Výrobok zlikvidujte v autorizovanom podniku na likvidáciu odpadov alebo v miestnom zbernom stredisku na likvidáciu odpadov. Dodržiavajte platné predpisy. V prípade pochybností kontaktujte miestny zberný dvor.

Informácie o možnostiach likvidácie výrobku, ktorý doslúžil, získate od svojej obecnej alebo mestskej samosprávy.

Produkt je recyklovatel'ný, podlieha rozšírenej zodpovednosti výrobcu a zbiera sa oddelene.

Obal zlikvidujte ekologicky.

Dbajte na označenie na rozličných obalových materiáloch a tieto prípadne zvlášť roztried’te. Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujúcim významom: 1 - 7: plasty, 20 - 22: papier a lepenka, 80 - 98: kompozitné materiály.

Servis

ServisSlovensko

Tel. [phone]

E-Mail: [e-mail]

IAN 364230_2010
