Producttype	Schemerbewegingsdetector
Merk	Steinel
Model	NightMatic 5000
Afmetingen (L × B × H)	95 × 95 × 41,5 mm
Voeding	220-240 V, 50/60 Hz
Max. vermogen gloeilamp/halogeenlamp	2000 W
Max. vermogen LED (< 2 W)	100 W
Max. vermogen LED (2-8 W)	300 W
Max. vermogen LED (> 8 W)	600 W
Detectiehoek	Diffuus
Detectietechniek	Fotodiode
Instelling schemerdrempel	2 tot 1000 lx + Teach-modus
Gedwongen inschakeling	Schakelbaar (4 uur) via netschakelaar
Nachtzuinige modus	Ja, instelbaar van 0 tot ca. 7 uur
Beschermingsgraad	IP54
Temperatuurbereik	-20 °C tot +50 °C
Max. aansluitdoorsnede	2,5 mm²
Max. capacitieve belasting	176 μF
Optionele accessoires	Afstandsbedieningen RC5, RC8, Smart Remote
Fabrieksgarantie	5 jaar
Installatieplaats	Binnen en buiten, wand of plafond
Beschikbare kleuren	Zwart (ref. 648015) of wit (ref. 035174) voor hoeksteun
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen schurende producten gebruiken
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Steinel of een gekwalificeerde elektricien

Veelgestelde vragen - NightMatic 5000 STEINEL

Hoe stel ik de schemerdrempel in?

Draai de instelknop naar de gewenste waarde. Wanneer de omgevingshelderheid de gewenste waarde bereikt, zet u de knop op die waarde. De meting wordt gedurende 10 seconden geregistreerd. De belasting wordt uitgeschakeld. Bedek de sensor niet tijdens het instellen.

Hoe activeer ik de gedwongen inschakeling van 4 uur?

Gebruik een netschakelaar op de voedingskabel. Bedien deze snel: 2 keer UIT dan AAN (binnen 0,5 tot 1 seconde). De detector schakelt over naar gedwongen inschakeling gedurende 4 uur (rode LED brandt). Om eerder uit te schakelen, doet u 1 keer UIT dan AAN.

Wat te doen als het armatuur 's ochtends niet uitschakelt?

Controleer of de instelling voor de dageraad op UIT staat (licht uit 's ochtends). Als het probleem aanhoudt, wacht dan tot de helderheid voldoende is of stel 's avonds een nieuwe inschakelwaarde in.

Kan ik meerdere detectoren parallel aansluiten?

Ja, maar zorg dat het maximale aangesloten vermogen van één detector niet wordt overschreden. Alle apparaten moeten op dezelfde fase zitten. De kabellengte tussen twee detectoren mag niet meer dan 50 m bedragen.

Hoe gebruik ik de RC5 afstandsbediening?

De RC5 kan het licht gedurende 4 uur in-/uitschakelen, de gebruiker resetten en een inbrandtijd van 100 uur starten (5 seconden of langer indrukken). Richt de afstandsbediening naar de detector.

Wat betekent het knipperen van de LED om de 15 seconden?

Dit duidt op een overbelasting: de aangesloten belasting is te groot. Verminder de belasting of gebruik een contactor.

Hoe configureer ik de nachtzuinige modus?

Draai de instelknop naar het linkerdeel van de schaal om de verbruiker tussen 4 en 5 uur 's ochtends uit te schakelen, naar het rechterdeel om hem na die periode weer in te schakelen. Vermijd het midden. De microprocessor berekent de uren op basis van de helderheid.

Het armatuur brandt op ongebruikelijke tijdstippen, wat te doen?

De tijden zijn afhankelijk van de helderheid. Controleer de drempelinstelling. Als het probleem aanhoudt, plaats de detector dan op minimaal 2 m afstand van radiobronnen (WiFi). U kunt de instelling ook resetten via de afstandsbediening.

Wat is de beschermingsgraad en waar installeer ik het apparaat?

De beschermingsgraad is IP54, waardoor installatie buiten, beschermd tegen waterspatten, mogelijk is. Geschikt voor wand- of plafondmontage, zowel binnen als buiten.

Hoe reset ik de fabrieksinstellingen?

Gebruik de afstandsbediening RC5, RC8 of Smart Remote om een reset uit te voeren. De fabrieksinstellingen zijn: drempel 1000 lx, nachtzuinige modus uitgeschakeld, inschakeling 's ochtends ingeschakeld.

GEBRUIKSAANWIJZING NightMatic 5000 STEINEL

Zorgvuldig doorlezen en bewaren a.u.b!.
- Rechten uit het auteursrecht voorbehonden
Vermenigvuldig, ook van delen van deleze handleiding, is alleen met onzo toestemming geooriood.
Wijzigingen in het kader van de technische vooruitgang voorbehonden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzlingaartekstpassagesin hetdocument.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan de sensor dient de spanningstoeevoer te worden onderbroken!

Bij de montage moet de elektrische leiding die u wilt aansluten zonder spanning-zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningssteister.
Bij de installment van de sensor wordt met netspanning gewerkt. Dit mootvakkund en volgens de gebruikelijke installmentvoerschriften an aansluitingsvoorwaarden worden uitgevoerd. (biv.: DE: VDE 0100, AT: OVE-EN 1, CH: SEV 1000)

3. NightMatic 5000-3 COM1

Gebruik volgens de voorschriften

• De NightMatic 5000-3 COM1 is geschikt voor plafond- en wandmontage binnen en buften.

De schemerschakelaar NightMatic 5000-3 COM1 registreert de omgewingslichtsterkte en schakelt de lamp bij invalidende schemering automatisch en met diverse instellungenpties automatisch weeur it. De NightMatic 5000-3 COM1 is met een neue, diffuselichtmetting uilgerust. Deze registreert delichtsterkte van de hele omgeving en stelt hierdoor betere meetwaarden vast dan conventionele信息披露。

Alle functie-instelingen können optioneel met de afstandsbedieningen RC5, RC8 en de Smart Remote worden uitgevoerd. ( 8 Toebehoren')

Bij de levering inbegrepen (afb. 3.1)

Overzicht apparatus (afb. 3.2)

A Belastingsmodule toevoer
B Designkap
C Sensormodule

Productafmetingen (afb. 3.3)

De montageplek clident zodanig gekozen te worden, dat er daglicht op de lichtsensor kan schijnen. Voor de montage var de NightMatic 5000-3 COM1 is optioneel een hookwandhouser (art.nr.648015 zwart of 035174 wit) verkrilgbaar.

De stroomtoevoer bestaat uiten 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
PE = aarde (groen/geel)
= geschakelde fase (meestal zwart, bruin of grijs)

Opmerking permanente verlichting:

In de stroomtoevoerkabel kan naturuurliek een netschakelaar voor in- en uitschakelen worden gemonteerd. Voor de functie permanente verlichting is dit zelfs nooodzakelijk.

( '6. Werking')

Bij beschadiging van de afdichtingsdopjes client u de opingen voor de kabeldoor-voer met een dubbele membraanmof M16 resp. M20 (min. IP54) af te zichten.

Voor de wandimontage is behalte het aflichtingsdopje ook een condenswatergat aangeduid (Ø 5 mm boor). Dit moet indien nodig geopend worden. (afb. 5.2)

Aansluitvoorbeelden (afb. 4.1)

① Lamp zonder aanwezigehuldraad
② Lamp met aanwezigenuldraad
③ Aansluiting via serieschakelaar voor handmatige schakeling en automatische werkinq
④ Aansluiting via een wisselschakelaar voor permanente verlichting en automatisch gebruik

Stand II: handmodus voor permanente verlichting

Opgelet: uitschakelen van de installment is Niet möglich, alleen de keuze:tussen stand I en II.

a) Aangesloten apparatuur, verlichting max. 2000 W (zie Technische gegevens)
b) Aansluitklemmen van de sensor
c) Schakelaar binnenshuis
d) Serieschakelaar binnenshuis, hand, automatisch
e) Wisselschakelaar binnenshuis, automatisch, permanente verlichting

Parallelschakeling van Meerderere sensoren (niet afgebeeld)

Hierbij is het belangrijk dat het maximale aansluitvermogon van een sensor nicht worden overschreten. Bovendien koeten alle apparaten aan bezelfde fase worden aangesloten.

Opmerking: de kabelengte:tussen twee sensoren mag max. 50 m bedragen.

5. Montage

Alle onderdelen controleren op beschadigingen.
- Neem het product bij beschadigingen Niet in gebruik.
- Geschktie montageplaat siezen. Hierbij moet ervoor gezorgd worden dat het Licht van een lamp Nietrechtstreeks op de sensor vait.

Montagestappen (afb. 5.1 + 5.2)

Stroomtoevoer uitschakelen
- Sensormodule scheiden van de designplaat.
- Sensormodule scheiden van de belastingsmodule.
- Netaansluiting makn. (afb. 5.3)
- Bevestigingschroeven plaatsen en de belastingsmodule monteren.
- Sensor- en belastingsmodule in elkaar steken en vastschroeven.
Stroomtoevoer inschakelen
- Functie-instelingen uitvoeren. ( "6. Werking//bediening")
Designplaat aanbrengen.

6. Werking/bediening

Fabrieksinstellungen

Schemerinstelling:

1000 lux

Nachtsparstand:

UIT

Instelling voor de ochtenduren:licht's morgens AAN

ResettenaardebriekinstellungenmetdeafstandsbedieningenRC5，RC8ofSmart Remote mogelijk.

Schemerinstelling (afb. 6.1)

Bij het omzetten van het instelknopje staat de sensor op de programmeermodus.

Dat beteket:

-De aangesloten lamp gaat in principe itijduit.

-De sensorfunctie is buiten werking gesteld.

De instellingen können zo vaak veranderd worden als gewenst. De LASTE Waarde wordt opgeslagen en blijt ook bij stroomuitval bewaard.

Belangrijk: deichtsensor bij de instelling Niet afdekken, ook Niet met de eigenschaduw.

Teach-modus

Bij de gewenste lichtverhoudingen, waar bij de sensor voortaan moet inschakelen, moet het instelknopje op （204 （20 ① （204 （205 （206 （207 （208 （209 （210 （211） （212）

Dit product is voorzien van een ingebouwde verbindingsbeveiliging. De sensor schakelt bij een groe lichtsterkveerandering Niet direct uit. De lichtsterkveerandering moet longeran 1 Seconde luren.

De aangesloten verbruiker kan's nachts automatisch worden uitgeschakeld om extra energie te besparen. De nachtspaarstand eindigt alitid in de vroege ochtenduren tussen ca. 4:00 en 5:00 uur. De bespardingsduur kan binnenin het apparaaat met het insteelnokje traplosen van 0 tot ca, 7 uur worden ingesteld. Het gebled is hiervoor in tweeën verdelijk. Staat de knop maar de linkerkart, dan wordt de verbruiker na afloop van de nachtelijke besparingsduur tussen 4:00 en 5:00 uur uitgeschakeld. Staat de knop maar de rechtsorkant, dan wordt de verbruiker na afloop van de nachtelijke besparingsduur en bij duisternis weer ingeschakeld. De knop indien möglich nicht in het midden zettern. In de elektronica zit geen klok. Alleijdwaarden worden door de microprocessor bereenkend alaar gelang de schemenwaarden. Met veranderingen in de lichtomstandigheden afhankelijk van het jaargetijde worden automatisch rekening gehonden.

Belangrijk:

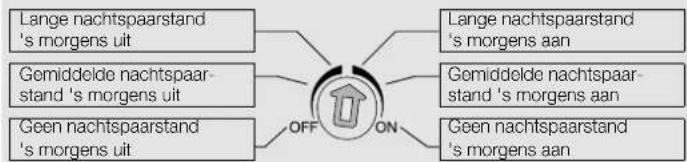

Instelling voor de ochtenduren

Instelnkopje op OFF beteket,Dat het licht's morgens uit bift. Instelnkopje op ON beteket,Dat het licht's morgens bij duisternis inschakelt en weer uitschakeit, wanneer het licht genoeg is.

Permanenteverlichting (afb.6.2)

Als er een netschakelaar in de kabel gemonteerd worden, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies möglichk:

Belangrijk: het meerderere malen op de schakelaar drukken moet snel acheer elkaar gebeuren (ca. 0,5-1 sec.).

Permanent verlichting

1) Permanente verlichting inschakenen: schekelaar 2 × UIT en AAN. De sensor schakelt gedurende 4 uer over op permanente verlichting (rode led achefter de lens brandt). Vervolgens schakelt hij automatisch weer over op sensormodus (rode leduit).
2) Permanente verlichting uitschakelen: schakelaar 1 x UIT en AAN. De sensor gaat ut resp. schakeit over op sensormodus.

Led-functie

-Normaal bedrijt: led blijft uit

-Afstandsbediening: led knippert ca. 10 keer per seconde
Permanent AAN/UIT: led brandt

Opmerking:

Na de ingebruikneming en die neue vastegging van de instelling voor de schemering brandt de lamp te eerste nacht toan aan de chtend, om de actuèle tijden van de schemetering te bepalen.

7. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dieren milieuvriendelijk gerecycloed to worden.

Doe elektrische apparaten nicht bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese rechtlij voor verbruike elektrische en elektronische apparatuur en hun implementatie in nationaalrecht, dienen langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled to worden.

8. Toebehoren (haar keuze)

Gebruikersafstandsbediening RC5 EAN 4007841 592806

Extra functie BC5

-Licht AAN/UIT 4 h

-User-reset

• 100 h burn in, 4 h licht AAN ≥ 5 sec. indrukken

Service-afstandsbediening RC8 EAN 4007841 559410

Extra functions RC8

-Schemeinstelling

-Nachtmodus

-Daqlichtstand

-Teach-in

-Reset

Smart Remote EAN 4007841 009151

Bediening via smartphone of tablet
- Vervangt de afstandsbediingen RC5 en RC8
Passende app laden en via Bluetooth verbinden
-Herkennen van de sensor en analyseren van de parameters

Extra functions Smart Remote

-Schemerinstelling: Teach, 2 - 1000 lux
-Burn in: 100 h aan

• Initiete toestand: gedrag na het aanleggen van de voedingsspanninglicht AAN/UIT

-Ecomode:uit, 's morgens aan, 's morgens uit
Duur Ecomode: 2 h - 10 h

Zie voor gedetailleerde beschrijvingen in de gebruiksaanwijzingen van de betreffende afstandsbediening.

9. Fabrieksgarantie

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, worden die door oncee garantieverklaring noch verkont, noch beperkt. Wij verlenen 5aar garantie de onberispelijke staat en het correcte functioneren van uw sensorproduct ut het STEINEL Professional assortment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werkig van alle elektronische componenten en kabels, alsook dat alle toogepaste materiaiien en hun oppervliakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt u het betrefende articel, compleet samen met het originèle aankoopbewijns en de klachtomenschrijving, tergusturen naar uw leverancier of direct maar Van Spijk Agenturen, De Scheper 402, 5688 HP

Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niel aansprakelijk worden gesteld voor de transportkosten en het transportrisco van het terugsturen.

(Onze website www.vanspijk.nl vindt umeer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kurz u contact opnemen met unsere helpdesk [phone].

1. Technische gegevens

Afmetingen (L x B x H) 95 x 95 x 41,5 mm
Vermogen gloei-/halogeentampen 2000 W
	TL-lampen elekt. voorschelapp. 1500 W
	TL-lampen ongecompenseerd 1000 VA
	TL-lampen,seriegecompenseerd 400 VA
	TL-lampen parallel gecompenseerd 400 VA
	halogeentampen,laag voltage 2000 VA
	led < 2 W 100 W
	2 W < led < 8 W 300 W
	led > 8 W 600 W
	Capacitieve belasting 176 μF
Netaansluiting	220-240 V, 50/60 Hz max. 2,5 mm²
Registatiehoek	difluus
Sensortechniek	totodiode
Schemerinstelling	2-1000 lux + teach-modus
Permanente verlichting	inschakelbaar (4 aur)
Bescherming	IP54
Temperatuurbereik	-20 °C tot + 50 °C

11. Storingen

Storing Oorzaak Oplossing

NightMatic 5000-3 COM1 zonder netspanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken	■ Zekering inschakelen, vervangen, netschake- laar inschakelen, ka- bel met spanningzoeker controleren
	■ Kortsluiting	■ Aansluitingen contro- len
Lamp schakelt Niet in	■ Verbruiker defect	■ Verbruiker vervangen
	■ Geenvoedingsspanning	■ Zie 'Night Matic 5000-3 COM1 zonder spanning'
	■ Omgeving nog telicht	■ Wachten tot de inscha- kellichtsterkte is bereikt ofevt. neue inschakelwaarde (met schakelaar) vastleggen
Lamp schakelt Niet uit	■ Omgeving nog Nietlicht gageeg	■ Wachten tot het Licht genoeg is ofevt. de inschakellichtsterkte opnieuw instellen ('s avonds)
Lamp schakelt's morgens niet in	■ Functie Niet correct geactiveerd	■ Functie volgens het hoofstuk 'Instelling voor de ochtenduren' instellen
De lamp schakelt op een ongewone tijd	■ Omschakeling zomer-/wintertijd	■ Schakeltijdenoriënteren zich aan de lichtsterkte- waarden. De instilling evt. veranderen
	■ Schakeltijdenverkeerd	■ Inschakelwaardeop- nieuw vastleggen (de schakeltijden worden opnieuw berekend)
	■ Sensor in de buurt van WLAN of andere draad- loze bron	■ Minimaal 2m van de draadloze bron af in- stalleren
Led knippert 1 x per 15 sec.	■ Te grote last aangesloten	■ Last verkleinen of be- scherming gebruiken
