GEBRUIKSAANWIJZING 5DB99450 BLAUPUNKT

4De gebruiksaanwijzingen haben betrekking op verschillende modellen van dit apparatusat. Mogelijk vindt u dan ook beschrijvingen vanAPEkken die nicht over uw specifieke apparatusaat gaan.

INSTALLATIE

• De fabrikant is nicht aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.

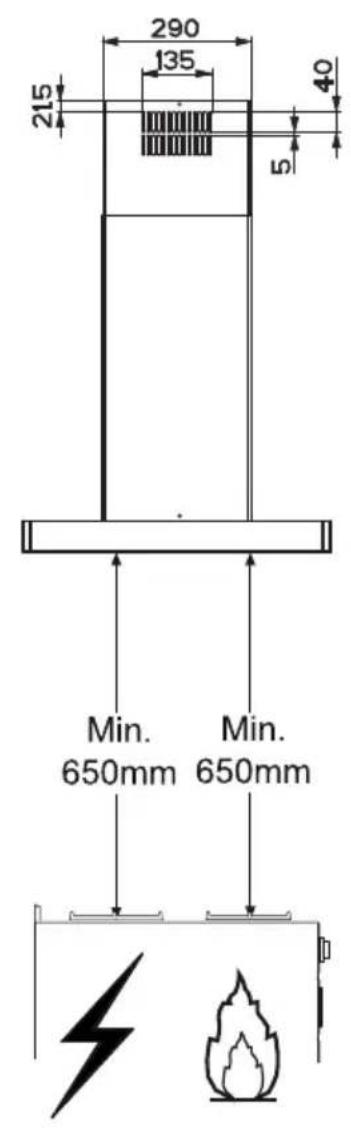

• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650~mm (sommige modellen kuren op een Kleinere afstand worden geinstalleerd; zie de paragraf over de werkafmetingen en de installmente).
• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Controller voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.

Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120~mm . De rook要去 een zo kort möglichktrajectafleggen.

• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuiginrichting in combinatie met Niet-elektrische apparatusen worden gebruikt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd着眼 om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanner de afzuigkap in combinatie met Niet-elektrische apparatusen worden gebruikt, mag de onderdruk in het vertrek Niet groter着眼 dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen worden.
• Een beschadigd netsnoer要去 door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.
• De lucht mag nicht worden afgevoerd via een slang die worden gebruikt voor de rookafzuing door apparaten op gas of andere brandstoffen (niet gebruiken met apparaten die alleen lucht in de ruimte afgeven).

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht要去 worden genomen dan hierboven is aangegeven, dan要去aar rekening mee worden gehonden. Alle regels voor de luchtafvoer要去en in acht worden genomen.
• Gebruik alleen schroeven enkleine onderdelen die geschikt zich voor de afzuigkap Waarschuwing: indien de schroeven en bevestigingsystemen Niet volgens deze aanwijzingen worden geinstalleer, bestaat het gevaar voor elektrische schokken.
• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3mm

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuiqkap.
• Regel de vlammen algijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou ylam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8aar en door Personen met een lichamelijke, zintuiglijke of geestelijkbeperking of met onvoldoende envaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zichn over een veilig gebruik van het apparaat en de bevaren die ermee samenhangen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mooteniet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
• Dit apparaat mag nicht gebruikt worden door Personen (waaronder kinderen) met geestelijkke, lichamelijke of zintuiglijke beperkingen, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun verilgheid.

• “LET OP:ijdens het gebruik van de kooktoestellen+kennen de toegankelijkdelen erg heet worden”.

ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).
• De vetfilters要去en om de 2 maanden worden schoongemaakt, of vaker bij.beer intensief gebruik. Ze können in de afwasmachine worden gewassen.
• Het actieve koolstofffilter is nicht afwasbaar of regenereerbaar en要去en ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging Niet volgens de voorschriften worden uitgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHter maar een special verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zonden+kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, deplaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

EIGENSCHAPPEN

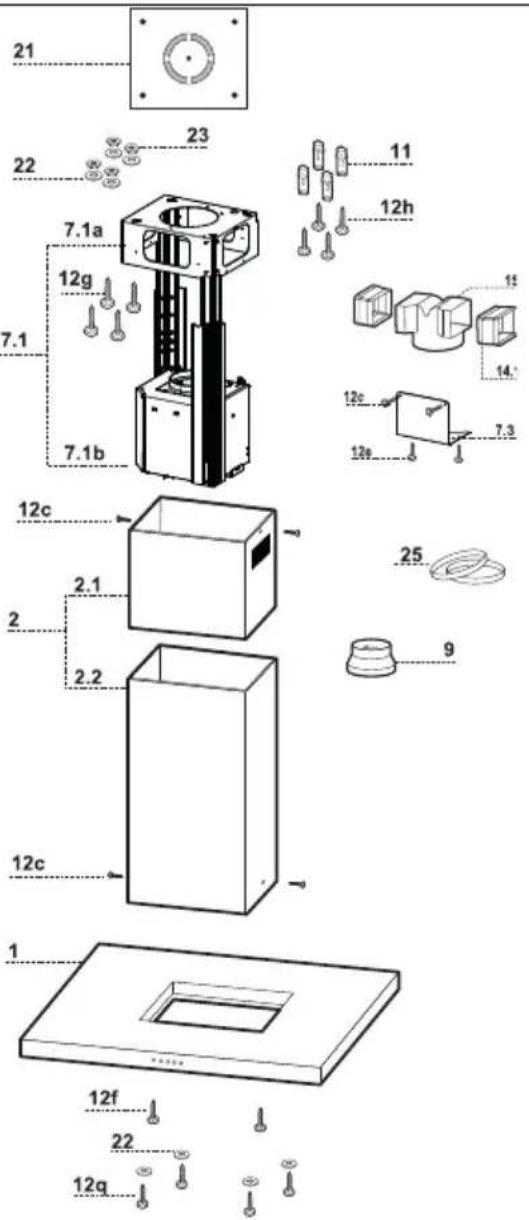

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: Bedieningen, Licht, Filters
2 1 Telescopische Schouw Bestaandeuit:
2.1 1 Bovenstuk
2.2 1 Onderstuk

7.1 1 Telescopisch frame compleet met afzuginrichting, bestaand uit:

7.1a 1 Bovenste frame
7.1b 1 Onderste

9 1 Reductieflens 150-120 mm

14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuiilaat
25 Leidingklemmen (niet inbegrepen)

Documentatie
1	Gebruiksaanwijzing

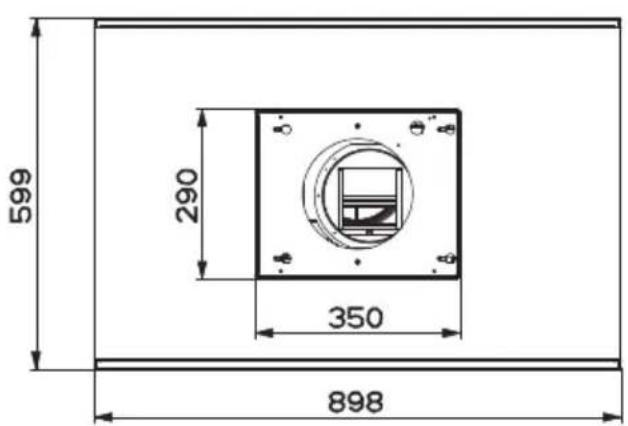

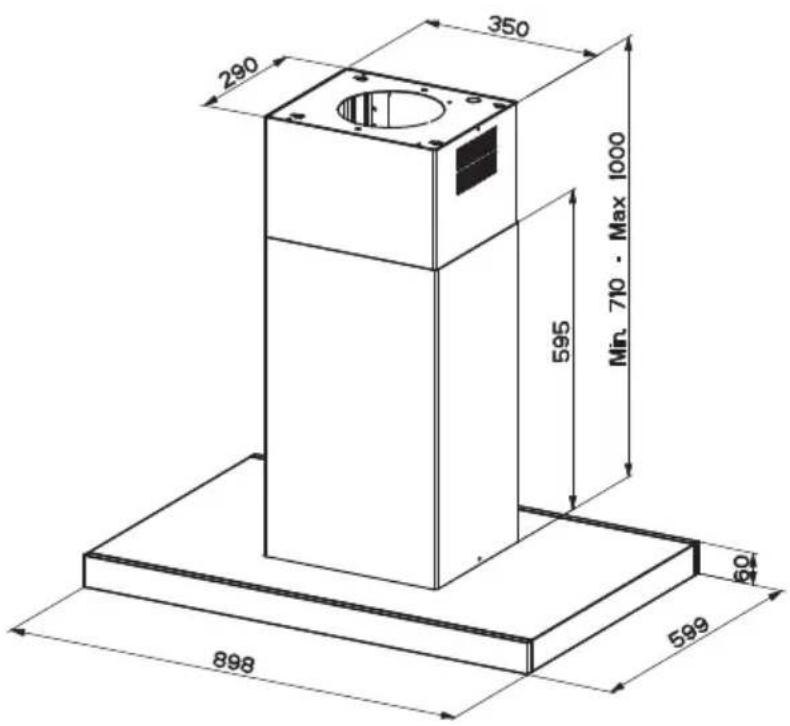

Buitenafmetingen

Gaten boren in plafond/plank en bevestiging frame

GATEN BOREN IN PLAFOND/PLANK

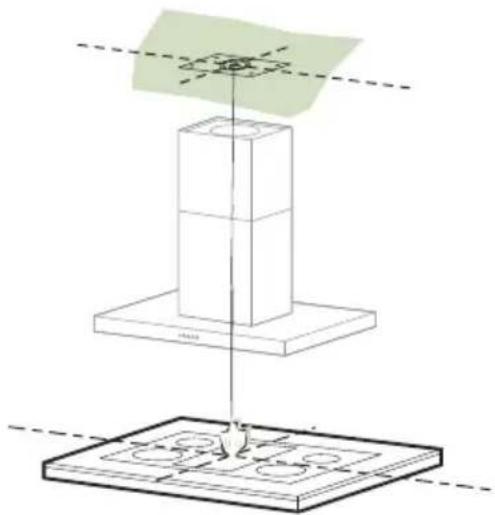

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de koo-kplaat af.
• Houd de bijgeleverde boormal 21 gegen het plafond/de plank, en LAST het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.
• Boor gaten in de afgetekende punten:
• Plafond van massief beton: volgens de gebruekte betonpluggen.
• Plafond van steen met luchtkamer, met resistente dikte van 20mm : 10mm . (schuif onmiddelijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gezebuike houtschroeven.
  Houten planken: 7mm
• Doorvoer van de elektrische voedingskabel: 010mm
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding maar buiten.
• Zet de twee schroeven vast in kruisvorm, maar LAST een ruimte vrij van 4-5 mm:tussen de schroef en het plafond:
• voor massief beton, betonpluggen, Niet bijgeleverd.
• voor bakstenen muur met luchtkamer, met een résistente dikte van ongeveer 20mm , worden de schroeven 12h bijgeleverd.
• voor houten balken, 4 houtschroeven, Niet bijgeverd.
• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeverd.

BEVESTIGING FRAME

• Draai de twee schroeven los die het onderstuk vasthouden aan het frame en verwijder het (langst de onderkant)
• Draai de twee schroeven los die het bovenstuk vasthouden aan het frame en verwijder het (langst de bovenkant)

Als U de hoogte van het frame wil bijstellen,.gaat als volgt te werk:

• Draai de metriche schroeven los die de twee kolommen met elkaar verbinden. Deze bevinden zich aan de zijkant van het frame.
• Om het frame stabieler te make, moet U de vier veiligheidsschroeven vastzetten in het LASTe vrije gat.
• Til het frame op,plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren:
• Schroef deze twee schroeven goed aan en zet ook de andere twee bijegeleverde schroeven vast;

Vooraleer U de schroeven definitief vastschroeft, kan U nog bijpassen door het frame rond te draaien. Let wel op dat de schroeven Niet uit de bevestigingshaken schuiven.

• De bevestiging van het frame要去 zowel berekend zijn op het gewicht van de wasemkap als op de belastingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controller na het bevestigen van het frame of de basis stabel is, ook als er tegen het frame aan worden geduwd.
• In alle gevallen waarin het plafond Niet stevig genoeg is op het punt waar de kap worden opgehangen, dient de installateur het plafond te verstevigen met platen en gegenplaten die verankerd worden aan delen met een resistente structuur.

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding van 150 of 120mm ,narr keuze van de installmentur.

• Voor verbinding met een leiding van 0120mm ,要去 reductieflens 9 op de uitaat van de wasemkap worden aangebracht.
  Maak de buis vast met geschikte buisklemmen 25 (niet inbegrepen).
• Verwijder de eventuele geurfilters met actieve koolstof.

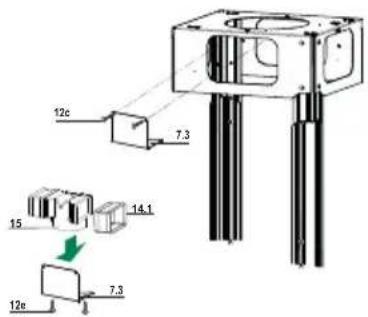

Luchtafvoer model met luchtcirculation

• Plaats de verlengstukken van het verbinderingsstuk 14.1 aan deijken op het verbinderingsstuk 15.
• Plaats het verbindingsstuk 15 in de steunbeugel 7.3 en bevestig het met de schroeven.
• Bevestig de steunbeugel 7.3 door hem met de schroeven aan het boyenste deel te bevestigen.
• Controller of de uitgang van de verlangstukken van het verbinderingsstuk 14.1 zowel horizontaal als verticaal samenvalt met de openingsen van de schouw.
• Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap aan met een buis of slang van 150 mm ,naar keuze van de installmenter.
• Controller of een geurfilter met actieve koolstof aanwezig is.

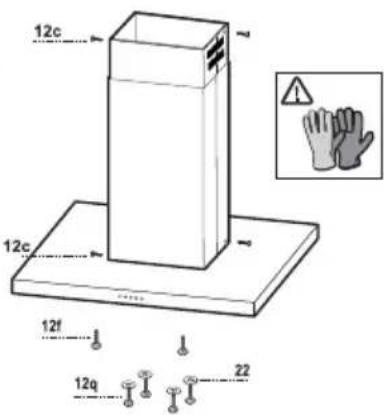

Montage van de schouw - Montage van de Wasemkap

• Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).
• Breng opdezelfde manier het onderste gedeelte van de schouw in positie en zet dit aan de onderkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

Alvorens de afzuiqkap aan het frame te bevestigen:

• Schroef de 2 schroeven 12f voor de helft vast op de zijkant onderaan het frame ter hoogte van de 2 al aanwezigige gaten.
• Verwijder de vetfiltersuit de afzuiqkap:
• Verwijder eventuele geurfilters met actieve koolstof.
• Til de afzugkap op en klem de schroeven 12f tot de aanslag in de gaten (ref. A).
• Bevestig de afzuigkap van onderaf met de 4 bijgeleverde schroeven 12q en 4 sluitingen 22 aan het frame (ref. B) en haal alle schroeven definitief aan.

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3mm

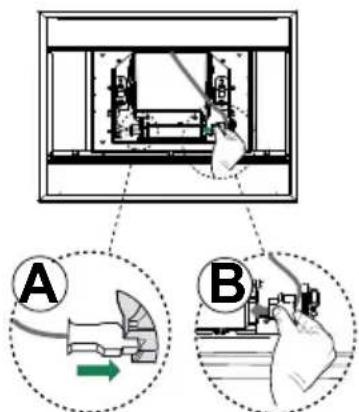

• Verwijder de vetfilters (zie par. 'Onderhoud') en contrôleer of de stekker van het netsnoer (A) correct in de aansluiting van de afzuiginrichting is gestoken.
• Sluit de stekker B op de vrij gebleven aansluiting naast de afzuiginrichting aan

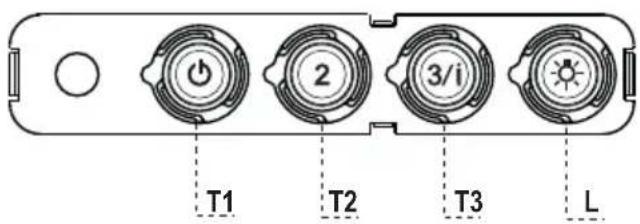

Bedieningspaneel

TOETS	LED	FUNCTIES
T1 Snelheid	Aan Schakelt de motor op de eerste snelheid in.
	Zet de motor uit.
T2 Snelheid	Aan Schakelt de motor op de tweede snelheid in.
T3 Snelheid	Vast	Schakelt de motor bij een korte druk op de toets op de derde snelheid in.
		Knipperend Als deze toets 2 seconden worden ingedrukt, wordt de vierde snelheid gedurende 6 minutes ingeschakeld, waarna werk op de eerder ingestelde snelheid worden overgegaan. Geschikt voor het opvangen van de maximale uitsstoot van kookdampen.
L Verlichting		Schakelt de verlichtingsinstallatie in en uit.

Let op: de toets T1 schakelt de motor altijd via de eerste snelheiduit.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters要去en eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en{kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters een voor een door ze waar de achterkant van de groep te duwen en ze tegelijktijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST zedrogen alvorens ze terug te plaatsen.
• Plaats de vetfilterstering en let er hierbij op dat de handgreep zichtaar blijft.

Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan nicht gewassen en nicht geregenereerd worden en要去 minstens eens in de 4 maanden worden verrangen, of, bij bijzonder intensief gebruik, zichs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te make.
• Monteer het nieuwe filter door het op zichnplaats vast te drukken.
• Plaats de metalen vetfilters terug.

Verlichting

• Neem voor de verranging contact op met de klantenservice (Wend u voor de aankoop tot de klantenservice').
