BRUKSANVISNING 5DB99450 BLAUPUNKT

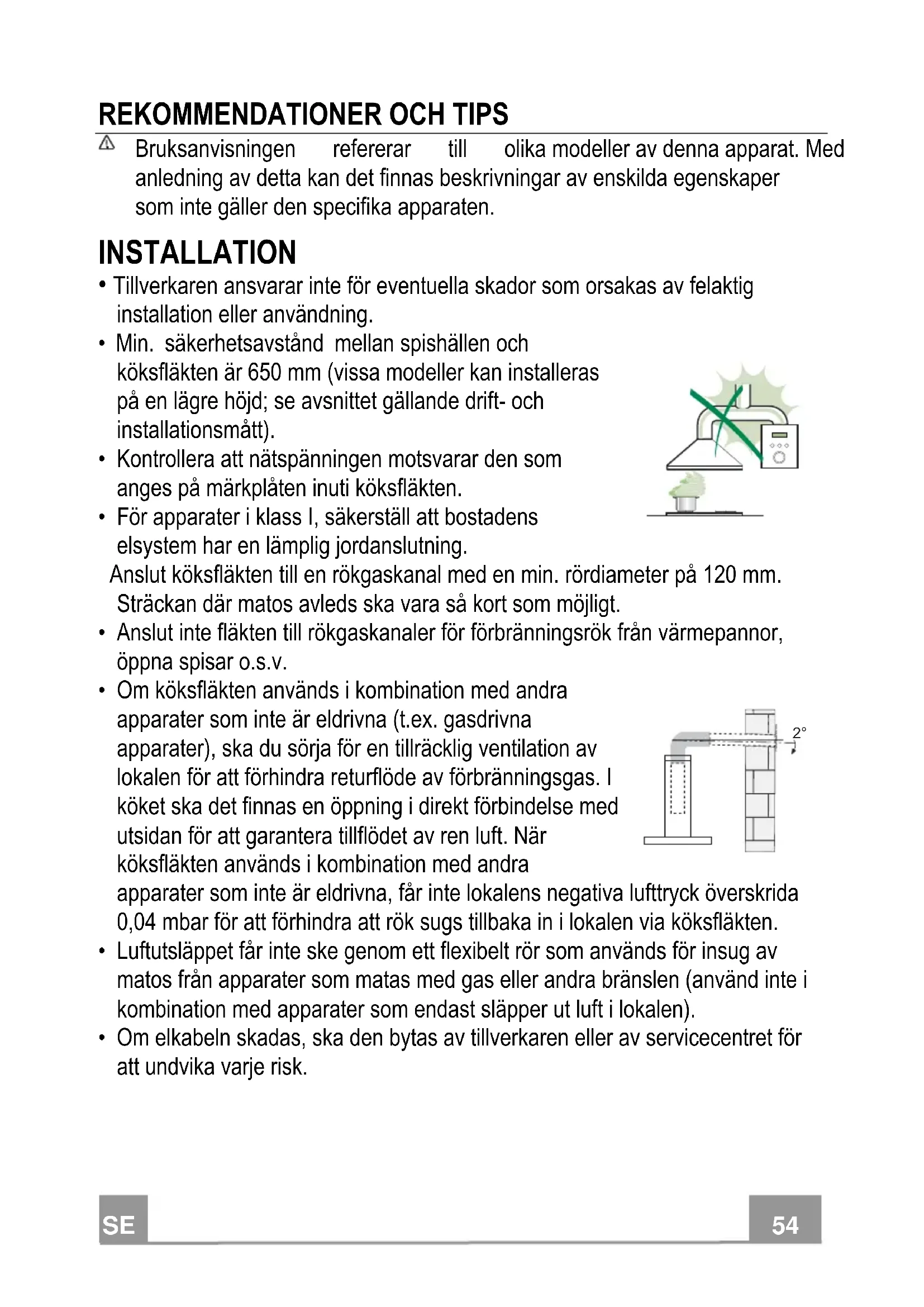

Bruksanvisingen refererar till oika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte galler den specifica apparaten.

INSTALLATION

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation eller användning.

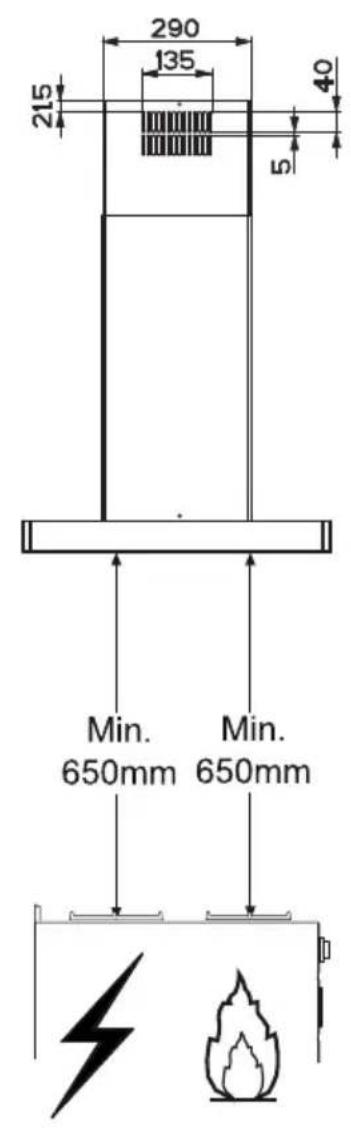

• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installereras på en lagre höjd; se avsnittet gällande drift- och installationsmätt).
• Kontrollera att natspaffeningen motvarsar den som anges på markplaten inuti koksfläkten.
• För apparater i klass l, sakerställ att bostadens elsystem har en lamplig jordanslutning.

Anslut köksfläkten till en rökgaskanal med en min. rör diameter på 120 mm. Sträckan)darr matos avleds skara varsaort som möjigt.

• Anslut inte fläkten till rökgaskanaler für forbänningsrök från varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), skadusörja För en tillräcklig ventilation av lokalen För att forhindra returflöde av forbränningsgas. I koket skadet finnas en öppning i direkt forbindelse med utsidan För att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra

apparater som inte ar eldrivna, fär inte lokalens negativa lufttryck överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet fär inte ske genom att flexibelt rör som används für insug av matos frän apparater som matas med gas eller andra brändsen (använd inte i kombination med apparater som endast släpper ut luft i lokalen).

• Om elkabeln skadas, ska den bytas av tillverkaren aller av servicecentret for att undvika varje risk.

• Om installationsanvisingarna for gasspishallen anger att större avständ an det ovan angivna, maste det beaktas. Följ gällande lagstiftning angående utsugning av luft.

• Använd endast skruvar och beslag som ar lämpliga für köksfläkten. Obs! Om det inte installeras skruvar och fästanordninger som überensstämmer med dessa anvisningar kan det leda till risk für elektrisk stöt.
• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
• Använd aldrig köksfläkten für andraändamål an vad den ar konstruerad for.
• Se till att det aldrig uppkommer hoga lagor under koksflakten när den ar igäng.
• Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
• Fritöserna skakontroleras hela tiden under användningen. Den overhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk För eldsvåda.
• Denna apparat fär användas av barn (över 8 År), personer med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under Förutsättning att de overvakas av nagon som kan ansvara for deras sakerhet eller som har lärt dem hur apparaten används på att saker tätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och unterhäll fär inte utforas av barnutan tillsyn av en vuxen.

• Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas av en person som kan ansvara För deras sakerhet och lara dem hur apparaten används.

• VARNING! De aktom Liga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÄLL

• Stäng av eller fränkoppla apparaten från elnätet före rengöring eller underhäll.
• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).
• Fettfiltren skarengoras varannan manad aller oftare vid intensiv anvandning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad eller oftare vid intensiv användning.
• "Det färeligger brandrisk om rengöringen inte utförs enlicht instruktionerna."
• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

Symbolen à apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamplingsplats für Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppstä om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bördu kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.

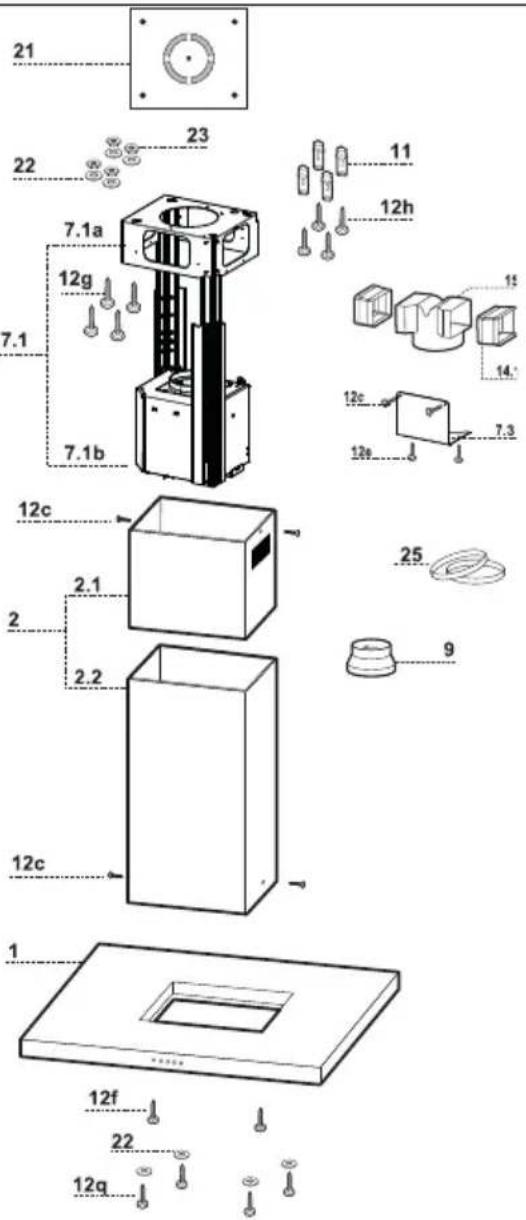

Komponenter

Ref. Antal Produktkomponenter

1 1 Köksfläktssstomme kompletted med: Reglage, Belysning, Filter
21 Teleskopisk skorsten bestaende av:
2.1 1 Ovre skorsten
2.2 1 Undre skorsten
7.1 1 Teleskopiskt stativ komplett med utsugningsanordning, bestaende av:
7.1a 1 Ovre stativ
7.1b 1 Undre stativ
9 1 Reduktionsflans 150-120 mm
14.1 2 Förlängt anslutningsstystycke für luftutsläpp
15 1 Anslutningsstycke for luftutslapp
25 Slangklammor (medfoljer ej)

Ref. Antal Installationskomponenter

7.3 1 Fastsättningskonsol luftutsläppsanslutting
11 4 Expansionspluggar 10
12c 6 Skruvar 2,9 x 6,5
12e 2 Skruvar 2,9 x 9,5
12f 2 Skruvar M4 x 80
12g 4 Skruvar M6 x 80
12h 4 Skruvar 5,2 x 70
12q 4 Skruvar 3,5 x 9,5
21 1 Borrmall
22 8 Brickor 6,4
23 4 Muttrar M6

Antal Dokumentation

1 Bruksanvisning

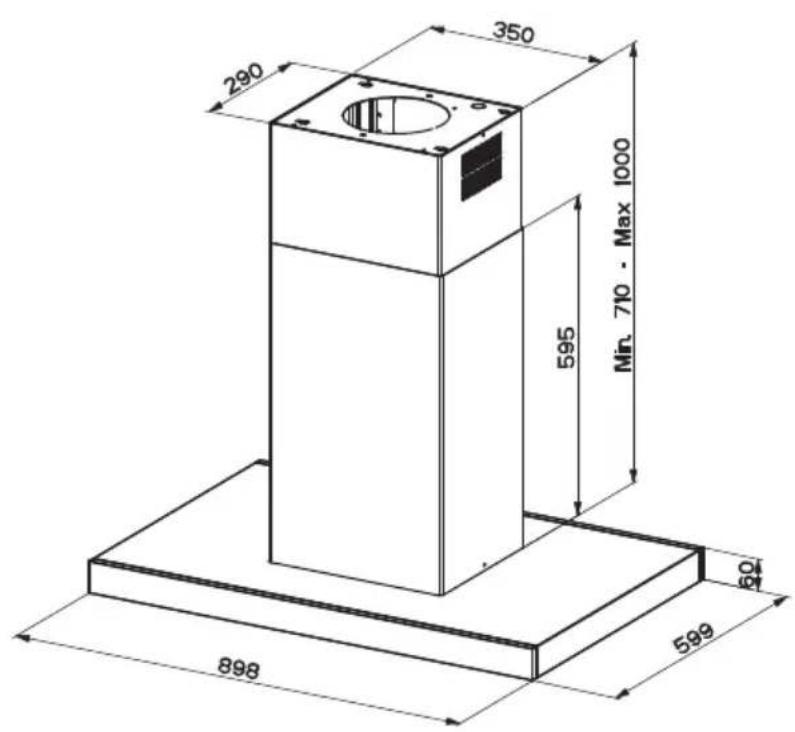

Matt

Borrning i vagg och fastsattning av konsoler

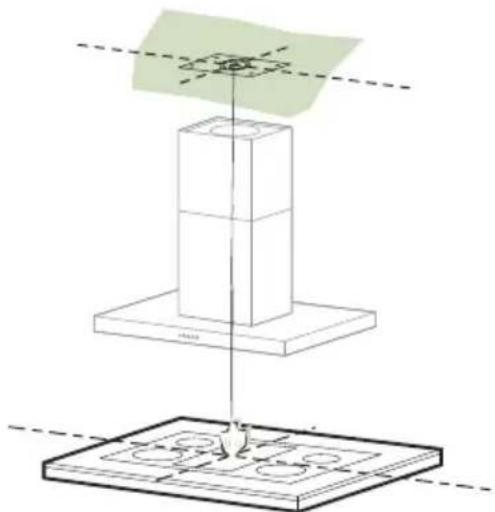

BORRNING I TAK/HYLLA

• Med hjälp av att sänklod markera spishällens mittpunkt i taket/pa hyllan.
• Placera den medfoljande borrningsmallen 21 mot taket/hyllan, och lát dess mittpunkt sammanfalla med den projicerade mittpunkten och anpassa mallens axlar med spishällens axlar.
• Markera mallens hal.

• Borra följande Höhe:

• Innertak i belong:,enligt anvand expansionsplugg for belong.

• Innertak i tegelsten med lufrum, med en motstandskraftig tjocklek pa 20mm .. 10mm (satt omgående i de medfoljande expansionspluggarna 11).
• Innertak i bjäklag: enligt använd träskruv.
• Hylla i tra: 0.7 ~mm .
  Passage for elkabel: 10mm

• Luftutsläpp (sugande version): enligt anslutningsdiametern till den externa avledningen.

• Skruva fast 2 skruvar i kors (diagonalt) och lamna 4 - 5mm fran innertaket:

• for betong, expansionsplugg for betong, medfoljer inte.

• für tegelsten med luftrum, med en motständskraftig tjocklek på cirka 20~mm , de medfoljande 12h skruvarna.
  for bjalklag, traskruv, medfoljer inte.
• for hylla i tra, medfoljande skruvar 12g med brickor 22 och muttrar 23.

FASTSÄTTNING AV STATIV

• Lossa de två skruvarna som færden undreskorstenen och dra ut den fran stativet (fran den undre delen)
• Lossa de två skruvarna som fäster den övre skorstenen och draut den fran stativet (frän den övre delen)

Om du vill reglera hójden på stativet gå tillväga som följer:

• Skruva loss de metriska skruvarna som forenar de bada kolonnerna, placerade pa stativets sider;
• Ställ in önskad Höjd på stativet och skruva fast de tidigare borttagna skruvarna;

Satt i den övre skorstenen uppifrän och lamna den fri på stati-yet:
- Lyft up stativet, haka i öglorna på skruvarna och låt det glidaända tills stoppet;
- Skruva at de två skruvarna och skruva fast de andra två medfoljande;

Innan du slutligen dra at skruvarna ar det möjigt att utföra regler-ingar genom att vrida stativet men se till att skruvarna inte gär ut ur regleröglans säte.

• Fastsättningen av stativet maste vara saker i forhällande till saväl kapans vikt som tillfälliga tryck frän sidan på monterad apparat. Efter slutlig fastsättning kontrollera därfor att basen ar stabil även om stativet utsätt's for tryck frän sidan.
  Hur som helst om innertaket inte ar tillrackligt starkt i upp-hängningspunkten,cka installatoren se till att forstärka den med lampliga plattor och motplattor forankrade i strukturmassigt motstandskraftiga delar.

For installation av sugande version anslut kapan till det utgående rörsystemet med att styvt rör eller slang med 0 150 aller 120mm valet overlamnas till installatoren.

• För anslutning med ett rör med en 0.120mm , sätt i reduktionsflänsen 9 på kåpans utlopp.
• Fäst slangen med lämpliga slangklammor 25 (medfoljer ej).
• Avlagsna eventuella filter med aktiv kol.

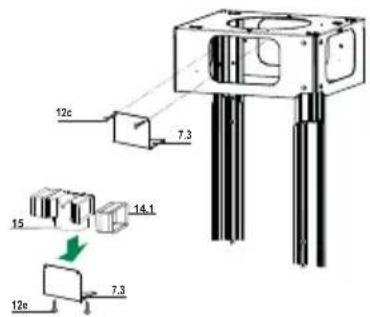

Luftutsläpp filtrerande version

Satt i anslutningsforlängningina 14.1 pa sidorna av ansluttingen 15.
Satt i anslutningen 15 i stddkonsolen 7.3 och fasp den med skruvarna.
- Fäst stödkonsolen 7.3 vid den övre delen med skruvarna.
- Sakerställ att utgangen på anslutningsförlängningarna 14.1 överensstämmer med skorstenens öppninger sälval horisontellt som vertikalt.
- Anslut anslutningen 15 till utgangen på koksfläktstommen med en styv eller böjlig slang med ø 150mm , valet lamnas at installmenten.
Sakerstall narvaron av luktfiltret med aktivt kol.

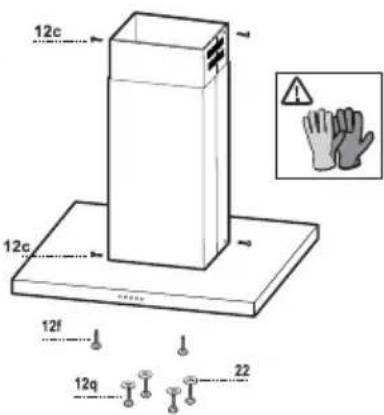

Montering av skorsten och fastsattning av koksfläktstommen

• Placera den övre skorstenen och fasp den i overdelen vid stativet med 2 medfoljande 12c (2,9x 9,5) skruvar.
• Placera den undre skorstenen på sama satt och fasp den i underdelen vid stativet med 2 medfoljande 12c (2,9 x 9,5) skruvar.

Innan du fäster köksfläktstommen på stativet:

• Skruva fast till halften de 2 skurvarna 12f på stativets undre del i sidoläge motsvarande de 2 forberedda halen.
• Avlagsna fettftilren fran koksflaktsstommen;
• Ta bort eventuella luktfilter med aktivt kol.
• Lyft köksfläktstommen och passa in skruvarna 12f i de avlänga halen (ref. A) tills stoppet.
• Fäst köksfläktstommen på det forberedda stativet (ref. B) underifrän med de medfoljande 4 skruvarna 12q och 4 brickorna 22 och skruva slutgiltigt fast alla skruvarna.

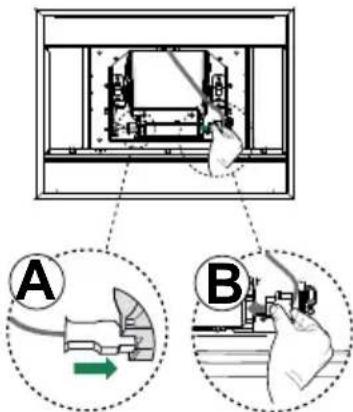

ELEKTRISK ANSLUTNING

• Anslut köksfläkten till elnätet genom att installera en tvapolig brytare som har min. 3mm kontaktavstand.
• Ta bort fettfiltren (se avsnitt "Underhäll") och sakerställ att elkabelns kontaktdon (A) ar rätt isatt i utsugningsenhetens uttag.
• Anslut kontaktdonet B till det lediga uttaget på utsugningsenhetensida.

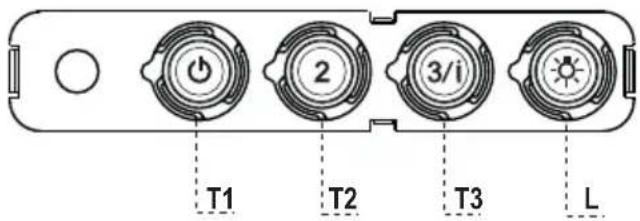

Kontrollpanel

KNAPP	LYSDIOD	FUNKTIONER
T1 Hastighet	Tänd	Aktiverar motorn på den Första hastigheten.
		Stänger av motorn.
T2 Hastighet	Tänd	Aktiverar motorn på den andra hastigheten.
T3 Hastighet	Fast Om den trycks kort aktiverar den motorn på den tredje hastigheten.

Blinkande Om den trycks i 2 sekunder.

Aktiveras den fjärde hastigheten tidinstalld på 6 minutes,;närenna tid forflutit atergar systemet till den tidigare installda hastigheten. Lamplig att hälla stand mot max. spridning av matos.

L Belysning Tander och slacker belysningen.

WARNING: Knappen T1 stänger av motorn genom att alltid passera den forsta hastigheten.

FETTFILTER

RENGÖRNING AV FETTFILTER

• rengöring av fettfilter av metall.
• filtren ar diskbara och maste rengöras minst varannan帽子 Rengör oftare vid intensiv använding.
• ta bort filtren, ett i taget, lát dem torka fore Återmontering.
• vid Återmontering av filtren, var noga med att handtagen vänds utåt.

Kolfilter

byte ay kolfilter:
- ta bort fettfiltren ay metall
- ta bort de igensatta kolfiltren
satt tillbaka fettfiltren ay metall

Belsninq

• För byte kontakta servicecenter ("För inköpet vänd dig till att servicecentra").
