KORISNIČKI PRIRUČNIK 5DB99450 BLAUPUNKT

• za sloj Betona, Umeci za Beton, koji ne spadaju u dodatnu opremu.

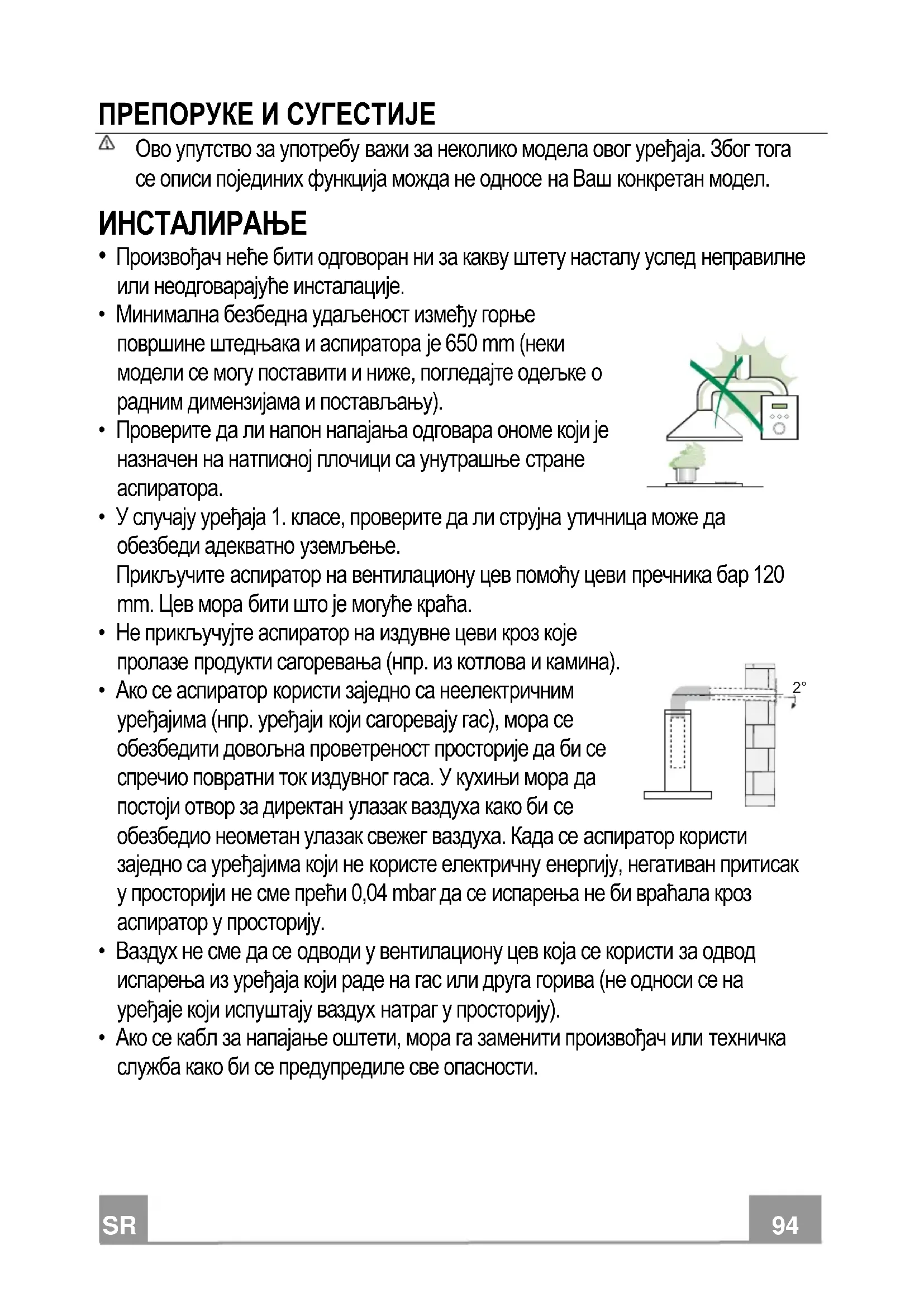

ПРЕПОРУКЕ И СУГЕСТИЈЕ Ово упутство за употребу важи за неколико модела овог уређаја. Због тога се описи појединих функција можда не односе на Ваш конкретан модел. ИНСТАЛИРАЊЕ

• Произвођач неће бити одговоран ни за какву штету насталу услед неправилне или неодговарајуће инсталације.

• Минимална безбедна удаљеност између горње површине штедњака и аспиратора је 650 mm (неки модели се могу поставити и ниже, погледајте одељке о радним димензијама и постављању).

• Проверите да ли напон напајања одговара ономе који је назначен на натписној плочици са унутрашње стране аспиратора.

• У случају уређаја 1. класе, проверите да ли струјна утичница може да обезбеди адекватно уземљење. Прикључите аспиратор на вентилациону цев помоћу цеви пречника бар 120 mm. Цев мора бити што је могуће краћа.

• Не прикључујте аспиратор на издувне цеви кроз које пролазе продукти сагоревања (нпр. из котлова и камина).

• Ако се аспиратор користи заједно са неелектричним уређајима (нпр. уређаји који сагоревају гас), мора се обезбедити довољна проветреност просторије да би се спречио повратни ток издувног гаса. У кухињи мора да постоји отвор за директан улазак ваздуха како би се обезбедио неометан улазак свежег ваздуха. Када се аспиратор користи заједно са уређајима који не користе електричну енергију, негативан притисак у просторији не сме прећи 0,04 mbar да се испарења не би враћала кроз аспиратор у просторију.

• Ваздух не сме да се одводи у вентилациону цев која се користи за одвод испарења из уређаја који раде на гас или друга горива (не односи се на уређаје који испуштају ваздух натраг у просторију).

• Ако се кабл за напајање оштети, мора га заменити произвођач или техничка служба како би се предупредиле све опасности. 2°SR

• Ако је у упутству за постављање гасног штедњака наведено неопходно растојање које је веће од горенаведеног, то се свакако мора узети у обзир. Морају се поштовати прописи који се односе на испуштање

• Користите само завртње и мале делове који држе аспиратор. Упозорење: Постављање завртњева или носача које није у складу са овим упутством може довести до струјног удара.

• Прикључите аспиратор у струју преко двополног прекидача код кога је растојање између контаката бар 3 mm.

• Аспиратор је пројектован искључиво за уклањање кухињских мириса у домаћинству.

• Никад не користите аспиратор за било шта осим за оно за шта је

• Никад не остављајте отворен пламен испод укљученог аспиратора.

• Подесите интензитет пламена тако да буде усмерен само на дно тигања, а не да обухвати и његове бочне стране.

• Фритезе се током употребе морају непрекидно надзирати: прегрејано уље може да се запали.

• Не фламбирајте намирнице испод аспиратора; опасност од ватре.

• Овај уређај могу да користе деца узраста од 8 година навише и особе са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искуства и знања, ако су под надзором или су упућене у безбедан начин употребе уређаја и разумеју могуће опасности. Малој деци не дозволите да се играју са уређајем. Чишћење и одржавање не треба да обављају деца без надзора.

• Овај уређај не треба да користе особе (укључујући и децу) са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искуства и знања, сем ако их надзиру или о употреби уређаја саветују особе одговорне за њихову безбедност.• „ОПРЕЗ: Приступачни делови могу постати врели кад се користе заједно са апаратима за кување.”

• Искључите уређај или га раздвојте од извора напајања пре било каквог рада на одржавању.

• Очистите и/или замените филтере након одређеног временског периода (опасност од ватре).

• Филтери за маст морају да се чисте свака 2 месеца рада или чешће у случају веома интензивне употребе и могу се прати у машини за прање

• Овај филтер не може да се пере и регенерише већ мора да се мења на отприлике сваких 4 месеца рада, а у случају веома интензивне употребе и чешће.

• "Чишћење које се не обави како је назначено довешће до опасности од

• Аспиратор чистите влажном крпом и неутралним течним детерџентом. Симбол на производу или његовој амбалажи означава да се он не сме сматрати обичним кућним отпадом. Уместо тога мора се предати на одговарајућем месту служби за рециклажу електричних и електронских уређаја. Обезбеђивањем правилног уклањања овог производа допринећете спречавању потенцијалних негативних последица по животну средину и здравље људи, до чега би могло доћи у случају његовог неодговарајућег уклањања. За детаљније информације о рециклажи овог производа обратите се локалној управи, служби за одношење смећа или продавници у којој сте купили производ.SR

Озн. Кол. Делови производа 1 1 Тело аспиратора, заједно са: командама, осветље- њем и филтерима 2 1 Телескопски димњак који има:

2.1 1 Горњи део димњака

2.2 1 Доњи део димњака

7.1 1 Телескопски оквир са аспиратором, садржи:

7.1a 1 Горњи оквир 7.1b 1 Доњи оквир 9 1 Редуцир прирубница ø150-120 mm

14.1 2 Наставак спојнице за одвод ваздуха

15 1 Спојница за одвод ваздуха 25 Цревне обујмице (нису приложене) Озн. Кол. Делови за монтажу

7.3 1 Носач спојнице за одвод ваздуха

11 4 Типлови ø 10 12c 6 Завртњи 2,9 x 6,5 12e 2 Завртњи 2,9 x 9,5 12f 2 Завртњи M4 x 80 12g 4 Завртњи M6 x 80 12h 4 Завртњи 5,2 x 70 12q 4 Завртњи 3,5 x 9,5 21 1 Шаблон за бушење 22 8 Подлошке ø 6,4 23 4 Навртке M6 Кол. Документација 1 Упутство за употребуSR

ИНСТАЛИРАЊЕ ДимензијеSR

Бушење плафона/полице и причвршћивање оквира БУШЕЊЕ ПЛАФОНА/ПОЛИЦЕ

• Виском означите средиште грејне плоче на плафону/полици.

• Поставите приложени шаблон за бушење 21 на плафон/полицу, пазећи да шаблон буде на одговарајућем месту поравнавајући осе шаблона са осама грејне плоче.

• У случају бетонског плафона, избушите рупе за типлове који одговарају величини

• У случају плафона од шупље цигле чија је дебљина зида 20 mm: избушите рупе ø 10 mm (одмах увуците приложене клинове 11).

• У случају плафона са дрвеним гредама, избушите рупе у складу са коришћеним завртњима за дрво.

• У случају дрвене полице, избушите рупе ø 7 mm.

• Ради спровођења струјног кабла избушите рупе ø 10 mm.

• За вентилацију (верзија за издувавање), избушите рупе у складу са пречником спољне спојнице издувне цеви.

• Убаците два завртња следећег типа, укрштајући их и остављајући простор од 4-5 mm од

• У случају бетонског плафона, користите типлове који одговарају величини завртњева (нису приложени).

• У случају шупљег плафона са унутрашњим простором, дебљине зида од око 20 mm, користите приложене завртње 12h.

• У случају плафона са дрвеним гредама, користите 4 завртња за дрво(нису приложени).

• У случају дрвене полице, користите приложена 4 завртња 12g, подлошке 22 и навртке 23.SR

Причвршћивање оквира

• Одврните два завртња који држе доњи део димњака и извадите их из доњег оквира.

• Одврните два завртња који држе горњи део димњака и извадите их из горњег оквира. Ако желите да подесите висину оквира, урадите следеће:

• Одврните милиметарске завртње који спајају два стуба који се налазе на бочним странама

• Подесите оквир на жељену висину, па вратите све извађе- не завртњеве.

• Одозго навуците горњи део димњака и оставите га да се слободно помера на оквиру.

• Подигните оквир и навуците отворе оквира на завртње до њихових крајњих положаја.

• Притегните два завртња и притегните друга два завртња приложена уз аспиратор

Пре него што притегнете завртње до краја, можете подесити оквир његовим окретањем. Уверите се да завртњи не испадају из својих лежишта у дугуљастим отворима.

• Носачи оквира морају бити добро фиксирани да би издржали тежину аспиратора и сва напрезања изазвана повременим бочним притискањем уређаја. По завршетку проверите да ли је основица стабилна чак и при покушају савијања оквира.

• У свим случајевима када плафон на месту качења није довољно чврст, монтер мора обезбедити ојачање користећи погодне плоче и подлоге анкерисане у чврсту конструкцију објекта.

Прикључци Вентилациони систем са одводном цеви При постављању модела за издувавање причврстите тело аспиратора за димњак користећи савитљиву или чврсту цев ø 150 или 120 mm по избору инсталатера.

• Да бисте инсталирали издувну цев ø 120 mm, причврстите редукциону спојницу 9 на отвор аспиратора.

• Фиксирајте цев помоћу цевних обујмица 25 (нису приложене).

• Уклоните све активиране филтере са активним угљем.

Одвод ваздуха – верзија за рециркулацију

• Увуците наставке спојница 14.1 у бок спојнице 15.

• Навуците спојницу 15 на носач 7.3 и причврстите је завртњима.

• Завртњима причврстите носач 7.3 за горњи део.

• Уверите се да су отвори наставака 14.1 водоравно и усправно поравнати са отворима димњака.

• Прикључите спојницу за одвод ваздуха 15 на излазни отвор

пиратора користећи чврсту или савитљиву цев ø150 mm по избо- ру инсталатера.

• Уверите се да су постављени филтери са активним угљем.

Склапање димњака – Монтирање тела аспиратора

• Наместите горњи део димњака и причврстите га за оквир помоћу приложена 2 завртња 12c (2,9 x 6,5).

• На сличан начин наместите доњи део димњака и причврстите га за оквир помоћу приложена 2 завртња 12c (2,9 x 6,5). Пре причвршћивања тела аспиратора за оквир:

• Делимично заврните 2 завртња 12f између постојећих отвора на бочним ивицама доњег дела оквира.

• Уклоните све активиране филтере са активним угљем.

• Подигните тело аспиратора и увуците до краја завртње 12f у лежишта (A).

• Приступајући одоздо, причврстите тело аспиратора за оквир (B) помоћу приложена 4 завртња 12q и 4 подлошке 22, па добро притегните све завртње.

• Прикључите аспиратор у струју преко двополног прекидача код кога је растојање између контаката бар 3 mm.

• Извадите филтере за маст (в. одељак „Одржавање”) пазећи да прикључак напојног кабла (A) буде добро увучен у утичницу вентилатора.

• Причврстите прикључак B у слободну утичницу на бочној страни вентилатора.

Контролна табла ДУГМЕ LED ФУНКЦИЈЕ T1 Брзина Светли Укључује мотор у прву брзину. Искључује мотор. T2 Брзина Светли Укључује мотор у другу брзину. T3 Брзина Светли Када се притисне кратко, укључује мотор у трећу брзину. Трепће Притискање 2 секунде. Укључује четврту брзину са тајмером подешеним на 6 минута, након чега се враћа на претходно подешену брзину. Погодно за уклањање највећих количина кухињских испарења. L Осветљење Укључује и искључује осветљење. Упозорење: Дугме T1 након укључивања у прву брзину искључује мотор.SR

• Филтери морају да се чисте свака 2 месеца рада или чешће у случају веома интензивне употребе, а могу се прати у машини за прање посуђа.

• Филтере вадите један по један гурајући их ка задњем делу склопа уз истовремено повлачење надоле.

• Оперите филтере пазећи да их не савијете. Пустите их да се пре враћања осуше.

• При враћању филтера проверите да ли је ручка видљива

Филтер са активним угљем (верзија за рециркулацију) ЗАМЕНА ФИЛТЕРА СА АКТИВНИМ УГЉЕМ

• Овај филтер не може да се пере и регенерише па мора да се замени отприлике на сваких 4 месеца рада, а у случају ве- ома интензивне употребе и чешће.

• Уклоните металне филтере за маст.

• Извадите засићени филтер са активним угљем ослобађањем причврсних кукица.

• За замену контактирајте службу техничке подршке ("За куповину контактирајте службу техничке подршке").991.0476.341_ver3 - 170427 D0003025_02
