Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions (L x P x H)	90 cm x 60 cm x 15 cm
Débit d'air	600 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtre à graisse	Filtre métallique lavable
Éclairage	Éclairage LED
Installation	Installation murale
Niveau sonore	55 dB (niveau maximum)
Consommation énergétique	Classe énergétique C
Maintenance	Nettoyage régulier des filtres, remplacement recommandé tous les 6 mois
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Accessoires inclus	Vis d'installation, manuel d'utilisation

FOIRE AUX QUESTIONS - 5DB99450 BLAUPUNKT

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Les lumières de la hotte ne fonctionnent pas, que faire ?

Vérifiez si les ampoules sont correctement installées et fonctionnelles. Remplacez les ampoules si nécessaire.

Le ventilateur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif, vérifiez si le filtre est encrassé ou si le ventilateur est mal fixé.

Comment nettoyer les filtres de la hotte ?

Retirez les filtres en suivant les instructions du manuel d'utilisation. Lavez-les à l'eau chaude savonneuse ou en machine si compatible, puis laissez-les sécher complètement avant de les remettre en place.

La hotte ne filtre pas correctement les odeurs, que faire ?

Assurez-vous que le filtre à charbon est en bon état et remplacez-le si nécessaire. Vérifiez également que la hotte est installée à la bonne hauteur par rapport à la cuisinière.

Les commandes de la hotte ne répondent pas, que faire ?

Essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes puis en le rebranchant. Si le problème persiste, consultez le service après-vente.

Quel est le niveau sonore maximum de la hotte ?

Le niveau sonore maximum de la hotte BLAUPUNKT 5DB99450 est de 65 dB en mode intensif.

Comment installer la hotte correctement ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que la hotte est fixée solidement et qu'elle est à la bonne hauteur par rapport à la cuisinière.

Est-ce que la hotte nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer les filtres tous les mois et de vérifier l'état général de l'appareil régulièrement pour garantir son bon fonctionnement.

MODE D'EMPLOI 5DB99450 BLAUPUNKT

Manuel d'Instructions

Gebruiksaanwijzing

Bruksanvisning

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet apparéil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifique à cet apparéil.

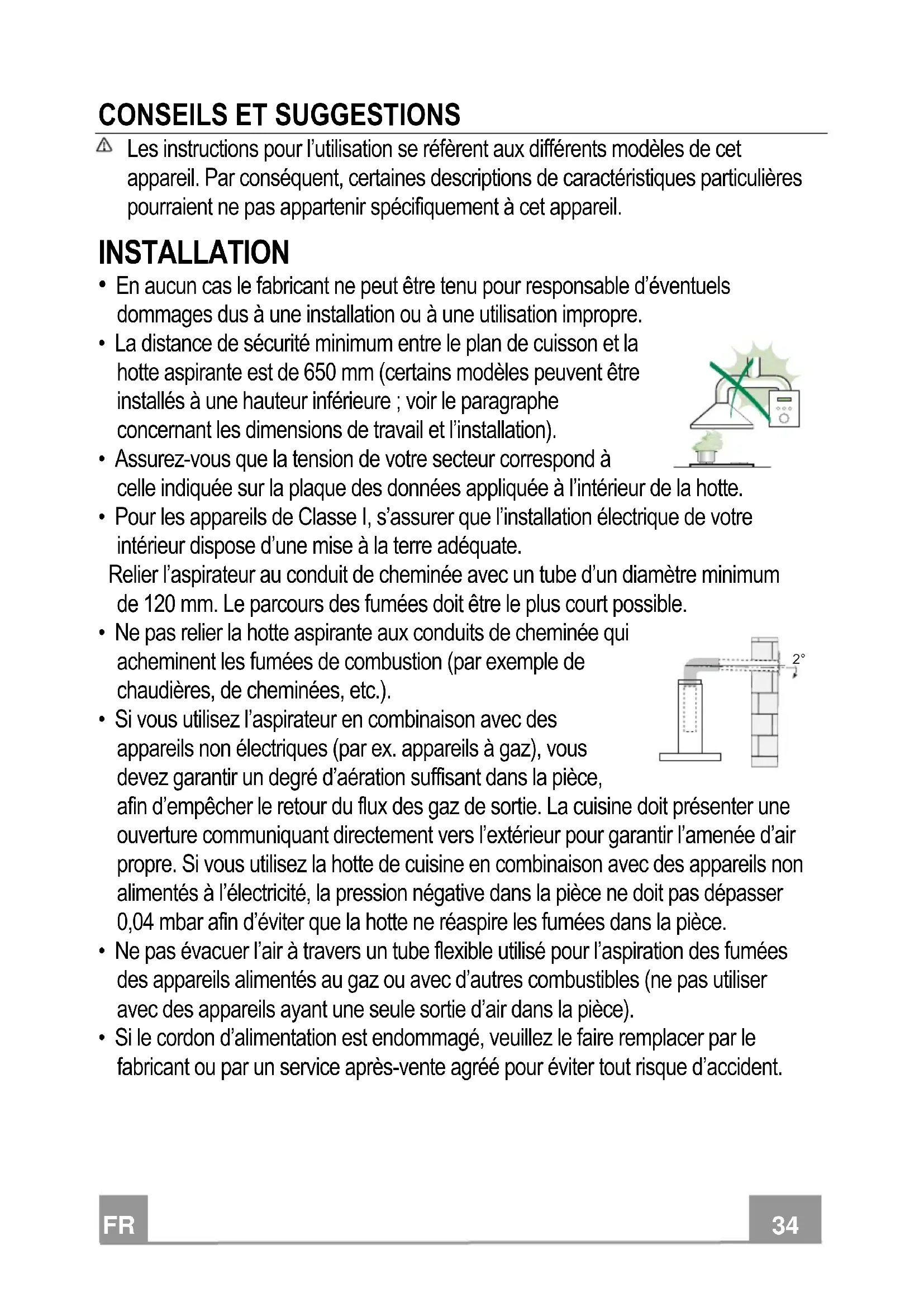

INSTALLATION

• Enaucun cas le fabricant ne peut etre tenu pour responsable d'eventuels dommages dus a une installation ou a une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650~mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
  Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les apparèils de Classe I, s'assurer que l'installation électrique de votre interieur dispose d'une mise à la terre ajustate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120~mm . Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des apparêls non électriques (par ex. apparêils à gaz), vous devez garantir un degré d'aération suffisant dans la piece, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doitprésenter une ouverture communiquant directement vers l'extérieur pour garantir l'amnéée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des apparêls non alimentés à l'électricité, la pression négative dans la piece ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la piece.
• Ne pas evacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des apparèils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des apparèils ayant une seule sortie d'air dans la pierce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agrée pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifique une distance supérieure à celle indiquée ci-dessus, veuillez impératifement en tener compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
  Utiliser exclusivement des vis et des petites pieces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux prsentes instructions peut entrainer des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a ete conque exclusivement pour un usage domestique, dans le but d'eliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conscience.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendent.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet apparéil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instructs sur la manière d'utiliser cet apparéil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacité physiques, sensorielles ou mentalles sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que ces personnes ne soient attentivement surveillées et instruites par un responsable de leur sécurité.

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtres àGRAisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent etre lavés au lave-vaisselle.
• Le filtré à charbon actif ne peut être ni lavé ni régéné ré et il doit être remplace environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet menager normal. Lorsque ce produit doit être éliminé, veuilles le remmettre à un centre de collecte prévu pour le recyclage du matériel électrique etlectronique. En vous assurant que cet appariel est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de seprésenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez achété ce produit.

CHARACTERISTIQUES

Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte equipe de: Comandes, Lumiere, Filtres

2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

7.1 1 Treillis t'élescopique avec Aspirateur, formé

7.1a 1 Treillis supérieur

7.1b 1 Treillis inférieur

9 1 Flasque de Reduction 150-120 mm

14.1 2 Rallonge Raccord Sortie Air

15 1 Raccord Sortie Air

25 Colliers de serrage serre-tube (non compris)

Réf. Q. t'é Composants pour l'installation

1 Manuel d'instructions

21

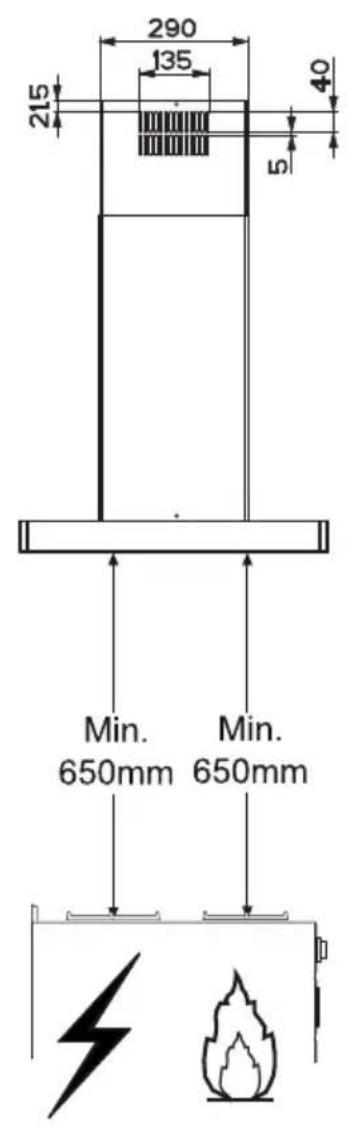

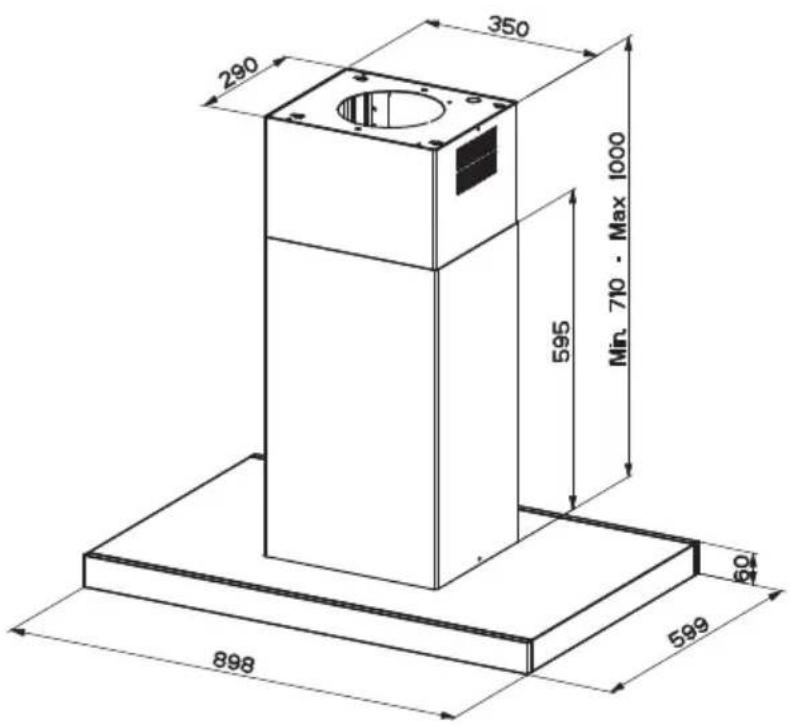

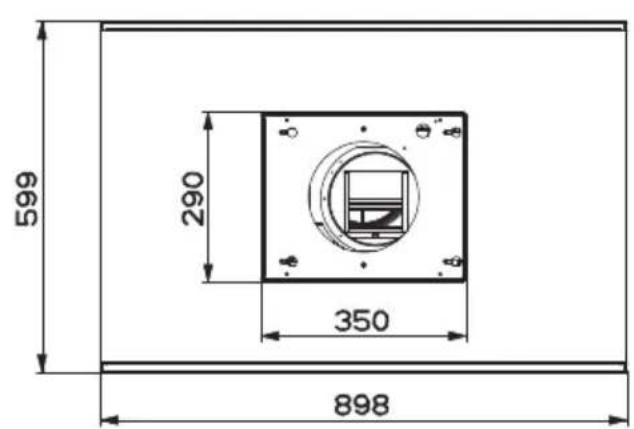

Encombrement

Perçage Plafond/Étagère et Fixation Treillis

PERCAGE PLAFOND/ETAGERE

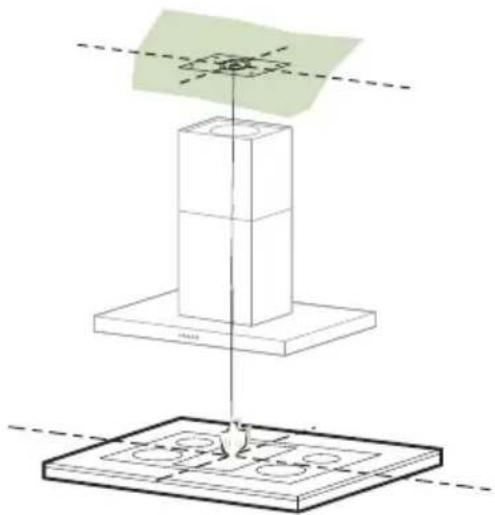

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.

• Percer les troughs qui ont eté marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20mm : 10mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: Ø 7 mm.
  Passage du Cable electrique d'Alimentation: 10mm

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Evacuation Externe.

• Visser deux vis en les croisant et en laissant 4 - 5mm de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.

• pour Briques percées, ayant une épaisseur résistante de 20 ~mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

FiXATION TREILLIS

• Dévisser les deux vis qui fixent la cheminée inférieure et sortir cette dernière du treillis (depuis la partie inférieure).
• Dévisser les deux vis qui fixent la cheminée supérieure et sortir cette dernière du treillis (depuis la partie supérieure).

Si l'on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

• Dévisser les vis métriques qui unissent les deux colonnes, qui se trouvent sur les côtes du treillis.
• Régler la hauteur souhaitatione du treillis et revisser les vis qui ont ete precedemment retirees.
• Insérer la cheminée supérieure depuis le haut et la baisser libre sur le treillis.
• Soulever le treillis, encastrer les oeillets sur les vis et faire coulisser jusqu'à la butée:
• Serrer les deux vis et visser les autres deux vis fournies avec l'appareil:

Avant de serrer définitivement les vis, il est possible d'effectuer des réglages, en déplaçant le treillis, tout en contrôle que les vis ne sortent pas du logement de l'œillet de réglage.

• La fixation du Treillis doit être solide, en fonction du poids de la Hotte et des contraintes provoquées par les poussees laterales occasionnelles auxquelles l'Appareil monte sera soumis. ÀpRES avoir effectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.
• Dans tous les cas où le Plafond ne devait pas été suffisamment robuste en correspondance du point d'accrochage, l'Installateur devra se charger de le rendre plus solide au moyen de plaques et contreplaques spéciales, ancrees sur les parties structuralement résistantes.

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 0.150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm ,insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
  Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25 (ne fournis pas).
• Retirer les évventuels filtrés anti-odeur au charbon actif.

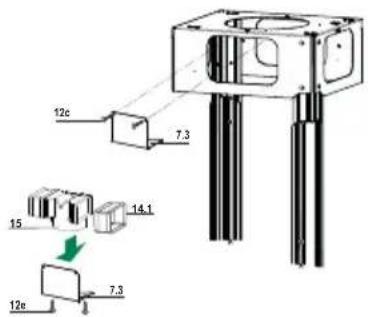

Sortie de l'air version filtrante

Monter lateralement les rallonges du raccord 14.1 sur le raccord 15;
- Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec les vis;
- Fixer l'étrier de soutien 7.3 en le fixant avec les vis à la partie supérieure.
- S'assurer que la sortie des rallonges du raccord 14.1 se trouve en face des ouvertures du conduit, aussi bien horizontallyment que verticalelement;
- Raccorder le raccord 15 à la sortie du corps de hotte au moyen d'un tuyau rigide ou flexible de 150mm de diamètre, au besoin de l'installateur;
S'assurer de la presence du filtrte anti-odeur au charbon actif.

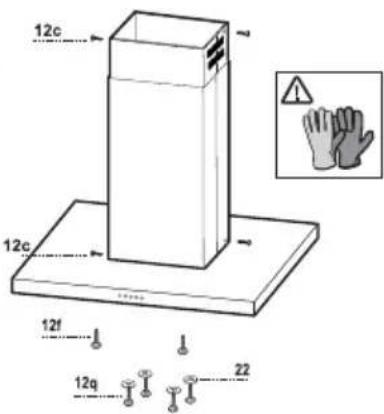

Montage Cheminée - Montage Corps Hotte

• Positionner la Cheminée supérieure et fixer cette dernière dans la partie supérieure du Treillis à l'aide de 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.
• De la même façon, positionner la Cheminée inférieure et fixer cette dernière dans la partie inférieure du Treillis à l'aide de 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.

Avant de fixer le corps de la hotte au treillis :

• Visser à mi-course les 2 vis 12f sur la partie inférieure du treillis en position laterale en correspondance des 2 trous prévus.
• Retirer les filtres àGRAISSE du corps de la hotte.
• Retirer les évventuels filtres anti-odeur au charbon actif.
• Soulever le corps de la hotte et emboiter les vis 12f dans leur trou (réf.A) jusqu'en butée.
• En passant par dessous, fixer avec les 4 vis 12q et les 4 rondelles 22 fournies le corps de la hotte au treillis prévu (réf.B) et serrer définitivement toutes les vis.

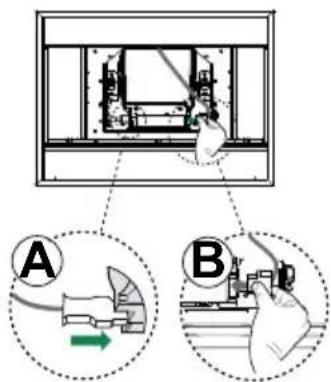

CONNEXION ÉLECTRIQUE

• Brancher la hotte à l'alimentation du secteur en intercalant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3mm .
• Retirer les filtres àGRAISSER (voir par. « Entretien » et s'assurer que le connecteur du cable d'alimentation (A) est correctement branché dans la prise de l'aspirateur.
• Brancher le connecteur B dans la prise restée libre à côte de l'aspirateur

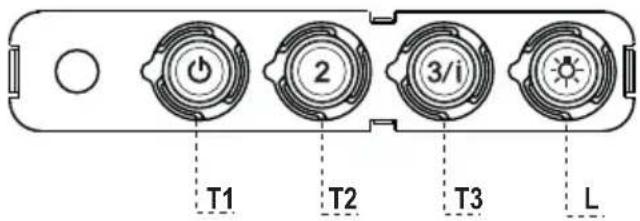

Tableau des commandes

TOUCHE VOYANT FONCTIONS

T1 Vitesse Allumé D'émarre le moteur en première vitesse.

Coupe le moteur.

T2 Vitesse Allumé D'émarre le moteur en deuxième vitesse.

T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse.

Clignotant Appuyée pendant 2 secondes.

Démarre la quatrième vitesse avec une temporisation de 6 minu-tes, après lesquelles le moteur returne à la vitesse précédem-ment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.

L Lumière Branche et débranche l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisse, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Ni lavable, ni regénérable, le remplacer au moins tous les 4 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtrres anti-graisse métalliques.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

• Pour le remplacement, contacter le Service après-venture (« Pour l'achat, s'adresser au service après-venture »).
