MANUALE UTENTE 5DB99450 BLAUPUNKT

Libretto di Istruzioni

Instructions Manual

Bedienungsanleitung

CONSIGLI E SUGGERIMENTI 4

CARATTERISTICHE 7

INSTALLAZIONE 8

USO 12

MANUTENZIONE 13

INDEX

EN

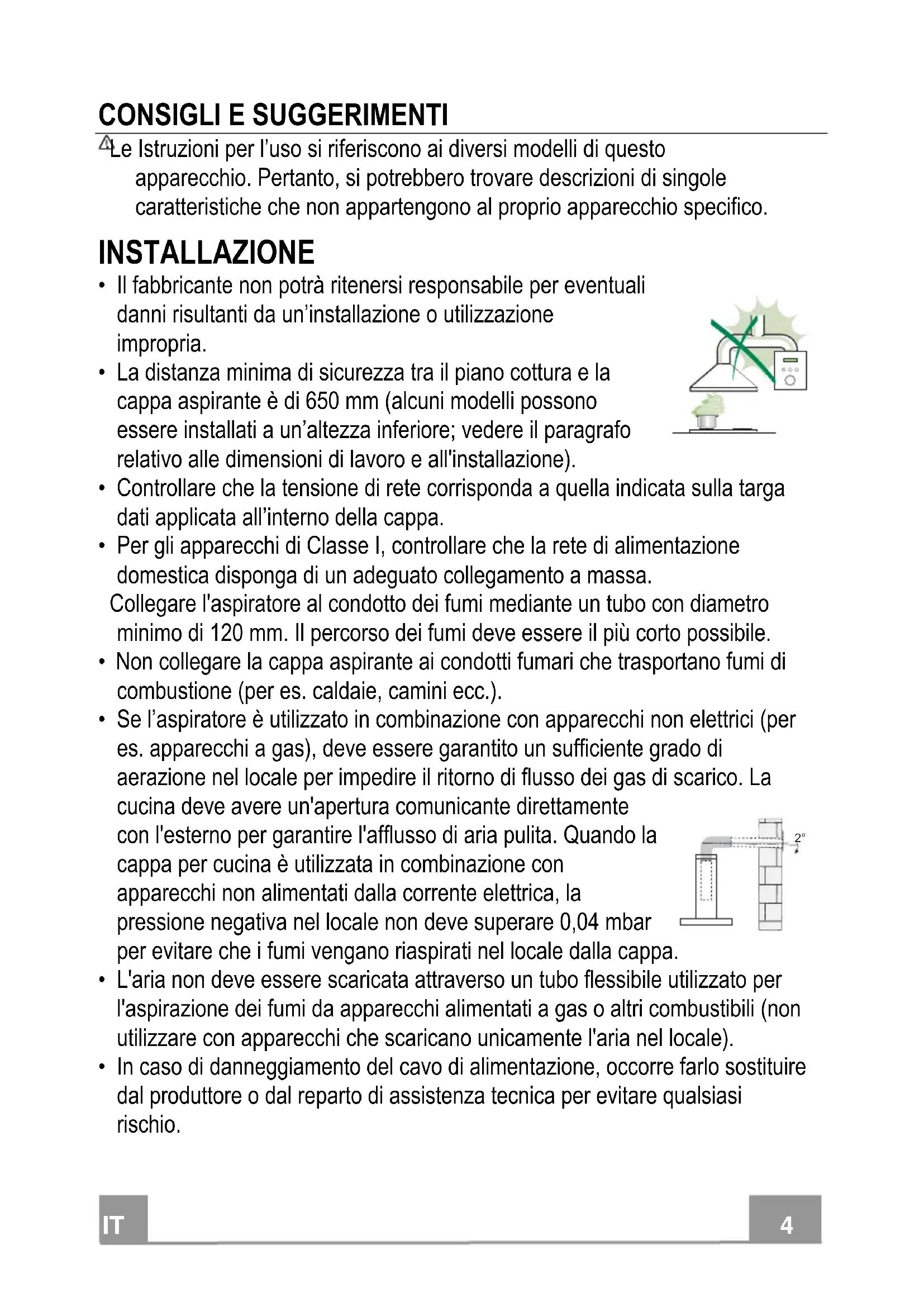

CONSIGLI E SUGGERIMENTI

4Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve essere un'apertura comunicante direttamente

con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparentecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla capp

• L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione dei fumi da appearecchi alimentati a gas o altri combustibili (non utilizzato con appearecchi che scaricano unicamente l'aria nel locale).

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza technique per evitare qualiasi rischio.

• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avverenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruptore bipolare con distance tra i contatti di almeno 3mm .

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbsviluppare un incendio.
• Questo appearecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo appearecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsablea della loro incolumità.

• “ATTENZIONE: le parti accessibili sono diventare molto calde durante l'uso degli appearecchi di cottura”.

MANUTENZIONE

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti agli 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglia.
• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuiRA a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

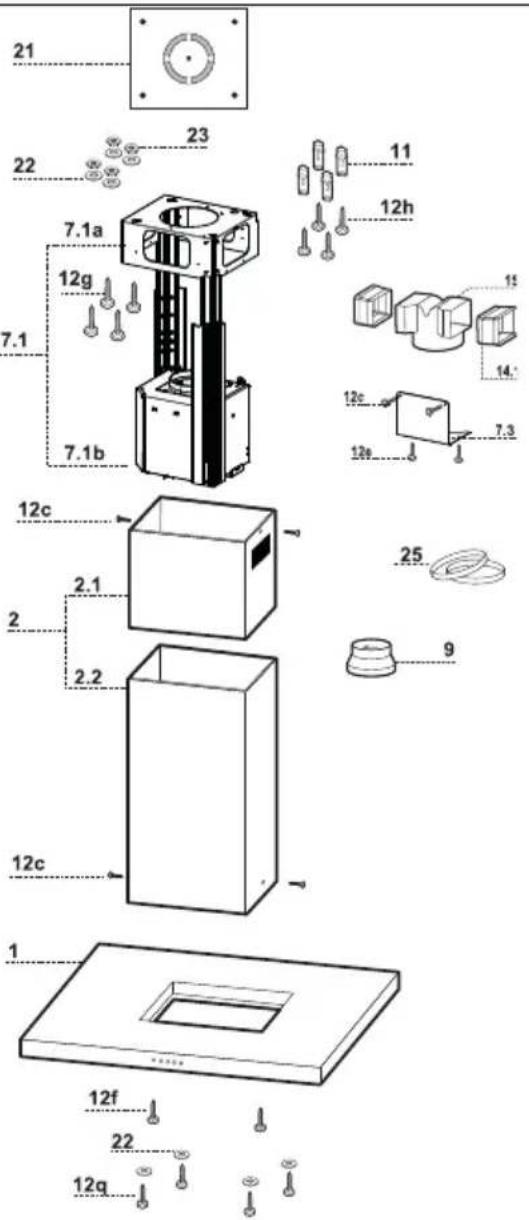

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri
2 1 Camino telescopico formato da:
2.1 1 Camino superiore
2.2 1 Camino inferiore

7.1 1 Traliccio telescopico completo di Aspiratore, formato da:

7.1a 1 Traliccio superiore
7.1b 1 Traliccio inferiore
9 1 Flangia di riduzione 150-120 mm
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria
25 Fascette stringitubo (non incluse)

Rif. Q.tà Componenti di Installazione

7.3 1 Staffa fissaggio Raccordo Uscita Aria
11 4 Tasselli 10
12c 6 Viti 2,9 x 6,5
12e 2 Viti 2,9× 9,5
12f 2VitiM4x80
12g 4VitiM6x80
12h 4Viti5,2x70
12q 4Viti3,5x9,5
21 1 Dima di foratura
22 8 Rondelle 6,4
23 4 Dadi M6

Q.tà Documentazione

1 Libretto Istruzioni

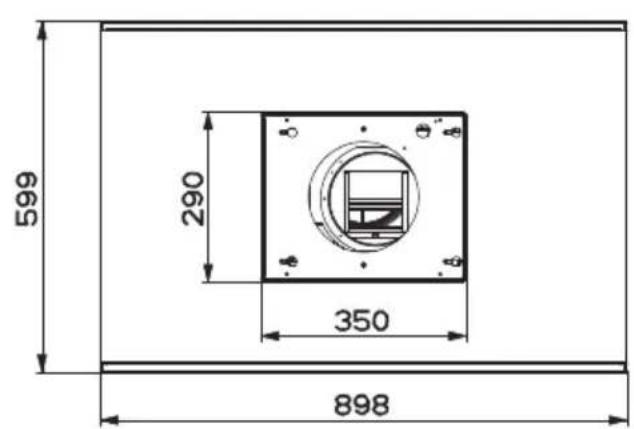

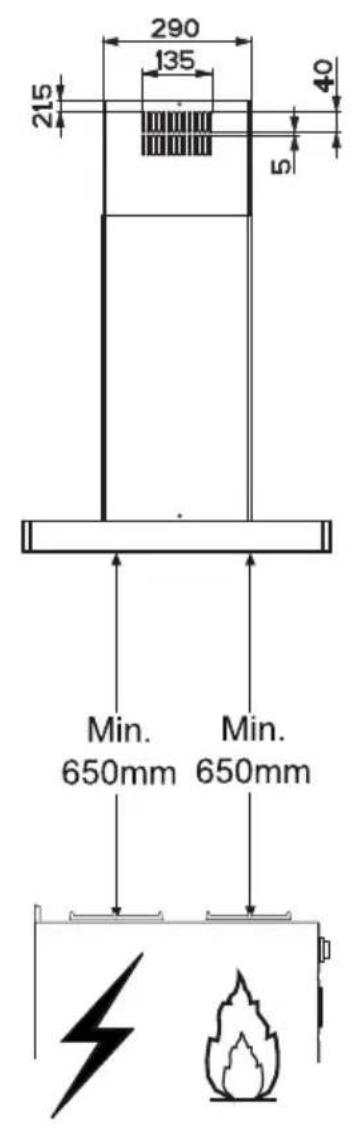

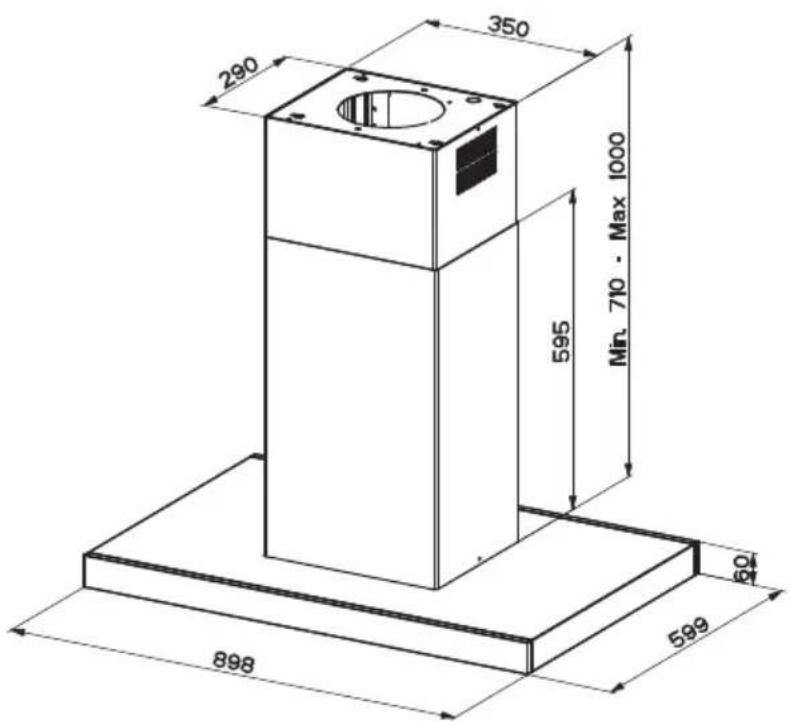

Ingombro

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

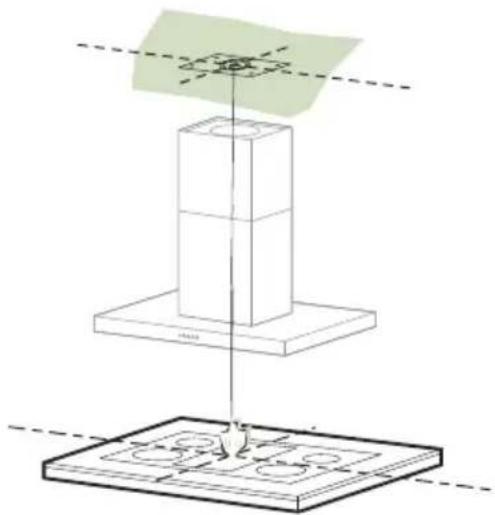

• Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dimaagli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.
• Forare i punti seguenti:
• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
• Soffitto in Laterizio a camera d'aria, con spessore resistente di 20mm : 10mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: 7 mm .
  Passaggio del Cavo elettrico di Alimentazione: 10mm
• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuationa Esterna.
• Ayvitare, incrociandole e lasciando 4 - 5mm dal soffitto, due viti:
• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
• per Laterizio a camera d'aria, con spessore resistente di 20mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
  per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

Fissaggio Traliccio

• Svitare le due viti che fissano il camino inferiore e sfilarlo dal traliccio (dalla parte inferiore).
• Svitare le due viti che fissano il camino superiore e sfilarlo dal traliccio (dalla parte superiore).

Nel caso in cui si voglia regolare l'altezza del traliccio procedere come segue:

• Svitare le viti metriche che uniscono le due colonne, poste ai lati del traliccio:
• Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentamente tolte;
• Inserire il camino superiore dall' alto e lasciarlo libero sul trallicchio:
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta:
• Stringere le due viti e avvitare le autres due in dotazione;

Prima di serrare definitivement le viti è possibile effettuare delle regolazioni spostando il traliccio, facendo attenzione che le viti non escano alla sede dell'asola di regolazione.

• Il fissaggio del Traliccio deve essere sicuro in relazione sua al peso della Cappa sua alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quando che la base sia stabileanche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrá provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Connessione Uscita aria Versione Aspirante

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150o120mm , la cui scelta è lasciata all'inistatatore.

• Per collegamento con tubo 120 mm ,inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adequate fascette stringitubo 25(non incluse).
  Rimuovere eventuali filtri al carbone attivo.

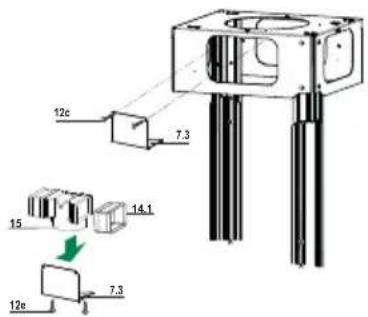

Uscita aria Versione Filtrante

• Inserire lateralmente le Prolunge Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con le Viti.
• Fissare la Staffa di Sostegno 7.3 fissandola con le Viti alla parte superiore.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sa in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150 mm, la cui scelta è lasciata all'infallatore.
  Assicurarsi della presenza del Filtrto Antiodore al Carbone attivo.

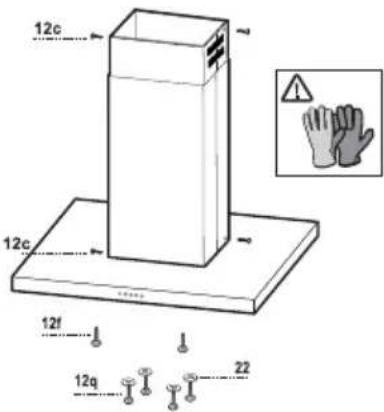

Montaggio Camino e Fissaggio Corpo Cappa

• Posizione il Camino superiore e fissare nella parte superiore al Tralliccio con 2 Viti 12c (2,9 x 6,5) in dotazione.
• Analogamente posizionare il Camino inferiore e fissare nella parte inferiore al Traliccio con 2 Viti 12c (2,9 x 6,5) in dotazione.

Prima di fissare il Corpo Cappa al Traliccio:

• Avvitare per metà le 2 Viti 12f sulla parte inferiore del traliccio in posizione laterale in corrispondenza dei 2 fori predispositi.
• Togliere i Filtri antigrasso dal Corpo Cappa;
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Sollevare il Corpo Cappa e incastrare le Viti 12f sulle asole (rif.A) fino a battuta.
• Fissare da sotto con 4 Viti 12q e 4 Rondelle 22 in dotazione il Corpo Cappa al Traliccio predisporto (rif.B) e serrare definitivamente tutte le Viti.

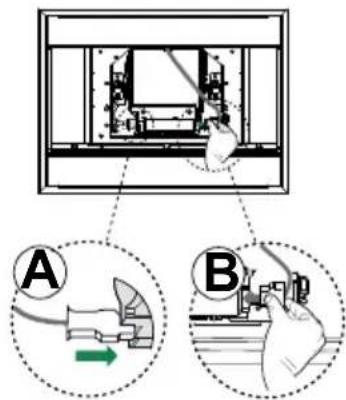

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione (A) sa correttamente inserito nella presa dell'Aspiratore.
• Collegare il connettore B sulla presa rimasta libera a lato dell'aspiratore

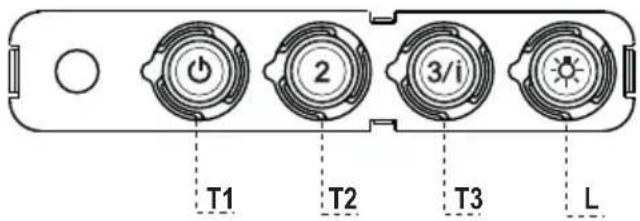

Quadro comandi

TASTO

LED

FUNZIONI

T1 Velocità Acceso Accende il Motore alla Prima velocità.

Spagne il Motore.

T2 Velocità Acceso Accende il Motore alla Seconda velocità.
T3 Velocità Fisso Premuto brevamente Accende il Motore alla Terza velocità.

Lampeggiante Premuto per 2 Secondi.

Attiva la Quarta velocità temporizzata a 6 minuti, al termine

dei quali ritorna alla velocità precedentemente impostata. A-

datta a fronteggiare le massime emissioni di fumi di cottura.

L Luce Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequently, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, c lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

SOSTITUZIONE FILTRIO ANIODORE AL CARBONE ATTIVO

Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequentlymente, per un uso particularmente intenso.
- Togliere i Filtri antigrasso metallici.
- Rimuovere il Filtro antidore al Carbone attivo satura, agendo sugli apposti agganci.
- Montare il nuovo Filtro agganciandolo nella sua sede.
Rimontare i Filtri antigrasso metallici.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
