5DB66751 - кухињска нпа BLAUPUNKT - Besplatni korisnički priručnik

Marka	Blaupunkt
Model	5DB66751
Tip proizvoda	Zidna aspiratorska napa sa teleskopskim dimnjakom
Upotreba	Verzija za odvod ili recirkulaciju
Dimenzije (Š x D x V)	540 mm x oko 500 mm x 730-1000 mm (ukupna visina)
Minimalno rastojanje od ploče za kuvanje	650 mm
Prečnik izlaza vazduha	150 mm (moguće smanjiti na 120 mm)
Električno napajanje	230 V ~ 50 Hz (proveriti na natpisnoj pločici)
Snaga motora	Nije navedeno (tipično 150-250 W)
Brzine ventilacije	3 brzine (V1, V2, V3) + isključeno
Osvetljenje	Ugrađena lampa, prekidač za uključivanje/isključivanje
Filteri za masnoću	Metalni filteri koji se mogu prati u mašini za sudove
Filter sa aktivnim ugljem	Opcioni, ne pere se, zameniti svaka 4 meseca
Nivo buke	Nije navedeno (tipično 45-65 dB u zavisnosti od brzine)
Klasa energetske efikasnosti	Nije navedeno
Neto težina	Oko 15 kg (procena)
Materijal	Nerdajući čelik ili lakirani (nije precizirano)
Komande	Pritisni tasteri (osvetljenje, motor, brzine)
Sigurnost	Zahteva uzemljenje, instalaciju od strane kvalifikovanog tehničara
Održavanje	Čišćenje filtera za masnoću svaka 2 meseca, zamena filtera sa ugljem svaka 4 meseca
Pribor uključen	Teleskopski dimnjak, redukcija, šrafovi, tiplovi, uputstvo

Često postavljana pitanja - 5DB66751 BLAUPUNKT

Koja je minimalna visina ugradnje iznad ploče za kuvanje?

Sigurnosno rastojanje je minimalno 650 mm između ploče za kuvanje i nape. Ako uputstva za vašu gasnu ringlu zahtevaju veće rastojanje, pridržavajte se toga.

Kako priključiti napu na struju?

Priključivanje mora obaviti kvalifikovani tehničar. Priključite napu na mrežu putem bipolarnog prekidača sa razmakom kontakata od najmanje 3 mm. Proverite da li napon odgovara onom na natpisnoj pločici.

Kako očistiti filtere za masnoću?

Metalni filteri se mogu prati u mašini za sudove. Uklonite ih gurajući ih unazad i povlačeći nadole. Čistite ih svaka 2 meseca (češće kod intenzivne upotrebe) i ostavite da se osuše pre ponovnog postavljanja.

Kada i kako zameniti filter sa aktivnim ugljem?

Filter sa ugljem se ne pere. Zamenite ga najmanje svakih 4 meseca (ili češće kod intenzivne upotrebe). Uklonite filtere za masnoću, zatim filter sa ugljem otpuštanjem kukica i postavite novi.

Kako zameniti sijalicu na napi?

Isključite aparat, uklonite metalne filtere za masnoću, odvrnite staru sijalicu i zamenite je novom istih karakteristika. Vratite filtere.

Mogu li koristiti napu u recirkulacionoj verziji?

Da, napa se može koristiti u recirkulacionoj verziji (sa vraćanjem vazduha). U tom slučaju, postavite priključak za izlaz vazduha sa produžecima i uverite se da su filteri sa aktivnim ugljem postavljeni. Vazduh se filtrira i vraća u prostoriju.

Koji prečnik odvodne cevi koristiti?

Koristite cev prečnika 150 mm (ili 120 mm sa priloženim redukcionim prstenom). Put dima treba da bude što je moguće kraći.

Mogu li koristiti napu istovremeno sa gasnim uređajem?

Da, ali obezbedite odgovarajuću ventilaciju prostorije. Negativni pritisak ne sme da pređe 0,04 mbar kako bi se sprečilo vraćanje produkata sagorevanja.

Šta učiniti ako je kabl za napajanje oštećen?

Ne koristite napu. Neka ga zameni proizvođač ili ovlašćeni servis.

Kako pravilno instalirati napu?

Pratite uputstva: označite tačke na zidu (rastojanje 650 mm od ploče za kuvanje, centriranje), izbušite bušilicom od 8 mm, pričvrstite nosače sa tiplovima i šrafovima, okačite telo nape, zatim postavite dimnjak i priključite struju. Za električne radove angažujte kvalifikovanog tehničara.

KORISNIČKI PRIRUČNIK 5DB66751 BLAUPUNKT

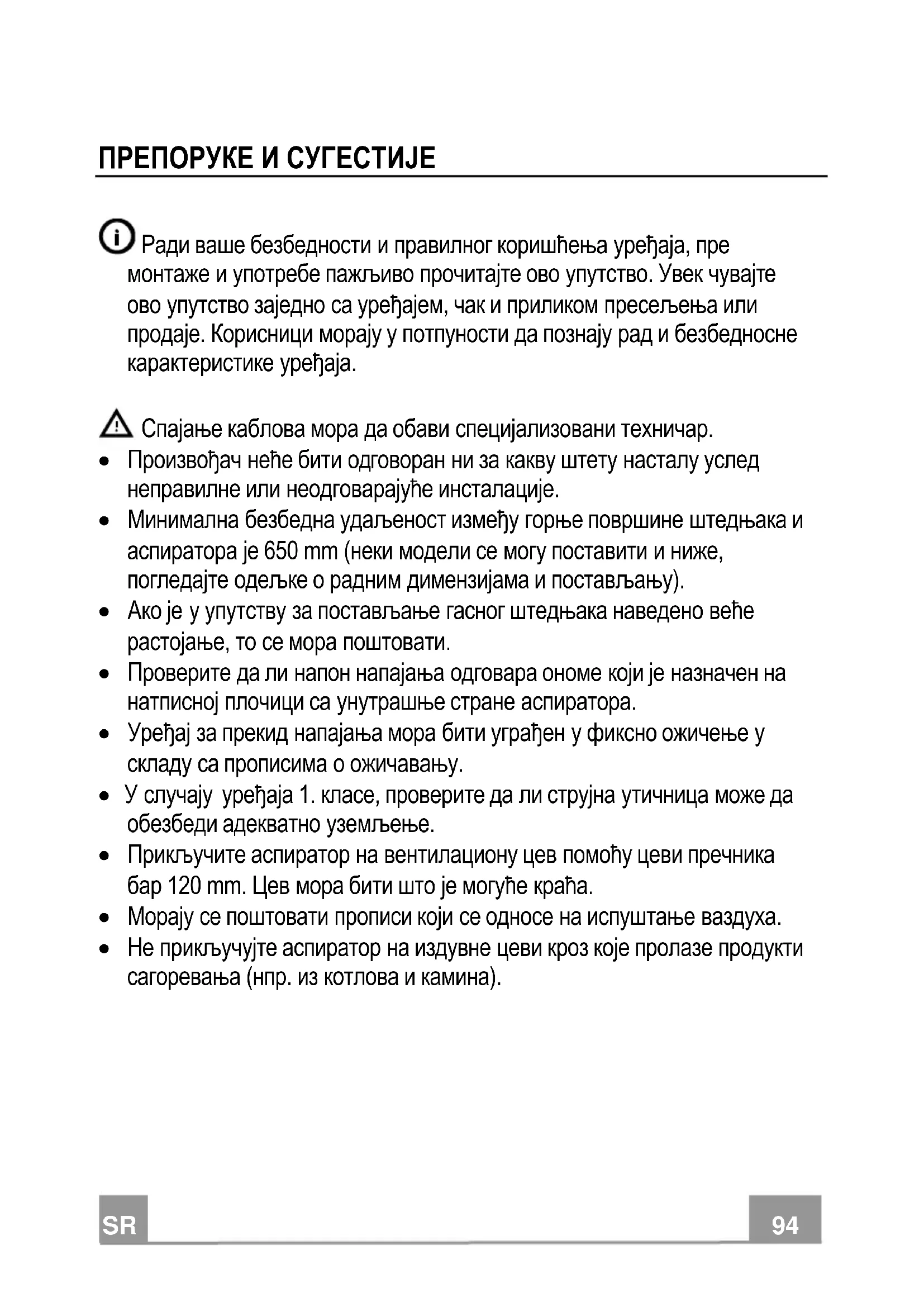

Ради ваше безбедности и правилног коришћења уређаја, пре монтаже и употребе пажљиво прочитајте ово упутство. Увек чувајте ово упутство заједно са уређајем, чак и приликом пресељења или продаје. Корисници морају у потпуности да познају рад и безбедносне карактеристике уређаја.

Спајање каблова мора да обави специјализовани техничар.

• Произвођач неће бити одговоран ни за какву штету насталу услед неправилне или неодговарајуће инсталације.
• Минимална безбедна удаљеност између горње површине штедњака и аспиратора је 650 mm (неки модели се могу поставити и ниже, погледајте одељке о радним димензијама и постављању).
• Ако је у упутству за постављање гасног штедњака наведено веће растојање, то се мора поштовати.
• Проверите да ли напон напајања одговара ономе који је назначен на натписној плочици са унутрашње стране аспиратора.
• Уређај за прекид напајања мора бити уgraђен у фиксно ожичење у складу са прописима о ожичавању.
• У случају уређаја 1. класе, проверите да ли струјна утичница може да обезбеди адекватно уземљење.
• Прикључите аспиратор на вентилациону цев помоћу цеви пречника бар 120 mm. Цев мора бити што је могуће краћа.
• Морају се поштовати прописи који се односе на испуштање ваздуха.

• Не прикључујте аспиратор на издувне цеви кроз које пролазе продукти сагоревања (нпр. из котлова и камина).

• Ако се аспиратор користи заједно са неелектричним уређајима (нпр. уређаји који сагоревају гас), мора се обезбедити довољна проветреност просторије да би се спречио повратни ток издувног гаса. Када се аспиратор користи заједно са уређајима који не користе електричну енергију, негативан притисак у просторији не сме прећи 0,04 mbar да се испарења не би враћала кроз аспиратор у просторију.

• Ваздух не сме да се одводи у вентилациону цев која се користи за одвод испарења из уређаја који раде на гас или друга горива.
• Ако се кабл за напајање оштети, мора га заменити произвођач или његов заступник.
• Утикач ставите у утичницу која је у складу са важећим прописима и постављена на лако доступном месту.
• У погледу примене техничких и безбедносних мера које се односе на издувавање испарења, важно је пажљиво се придржавати прописа локалних власти.

⚠️ УПОЗОРЕЊЕ: Пре постављања аспиратора скините заштитне фолије.

- Користите само завртње и мале делове који држе аспиратор.

⚠️ УПОЗОРЕЊЕ: Постављање завртњева или носача које није у складу са овим упутством може довести до струјног удара.

• Не гледајте директно у извор светлости кроз оптичка помагала (наочаре, лупе...).
• Не фламбирајте намирнице испод аспиратора; опасност од ватре.
• Овај уређај могу да користе деца узраста од 8 година навише и особе са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искусства и знања, ако су под надзором или су упућене у безбедан начин употребе уређаја и разумеју могуће опасности. Малој деци не дозволите да се играју са уређајем. Чишћење и одржавање не треба да обављају деца без надзора.
• Деца морају бити под надзором да се не би играла са уређајем.

- Овај уређај не треба да користе особе (укључујући и децу) са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искусства и знања, сем ако их надзиру или о употреби уређаја саветују особе одговорне за њихову безбедност.

• Очистите и/или замените филтере након одређеног временског периода (опасност од ватре). Погледајте одељак „Чишћење и одржавање”.
• Просторија се мора адекватно проветравати ако се аспиратор користи у исто време кад и уређаји који раде на гас или друга горива (не односи се на уређаје који испуштају ваздух натраг у просторију).
• Символ на производу или његовој амбалажи означава да се он не сме сматрати обичним кућним отпадом. Уместо тога мора се предати на одговарајућем месту служби за рециклажу електричних и електронских уређаја. Обезбеђивањем правилног уклањања овог производа допринећете спречавању потенцијалних негативних последица по животну средину и здравље људи, до чега би могло доћи у случају његовог неодговарајућег уклањања. За детаљније информације о рециклажи овог производа обратите се локалној управи, служби за одношење смећа или продавници у којој сте купили производ.

Димензије

Озн.	Кол.	Делови производа
1	1	Тело аспиратора, заједно са: командама,осветљењем, вентилатором и филтерима
2	1	Телескопски димњак који има:
2.1	1	Горњи део
2.2	1	Доњи део
9	1	Редуцир прирубница ø150-120 mm
14.1	2	Наставак спојнице за одвод ваздуха
15	1	Спојница за одвод ваздуха
Озн.	Кол.	Делови за монтажу
7.1	1	Носачи тела аспиратора
7.2.1	2	Причврсни носачи горњег дела димњака
7.3	1	Спојница за одвод ваздуха
11 6 Типлови
12a	6	Завртњи 4,2 x 44,4
12c	6	Завртњи 2,9 x 6,5
12e	2	Завртњи 2,9 x 9,5
12t	2	Завртњи 3,5 x 9,5
22	2	Подлошке
Кол. Документација
	1	Упутство за употребу

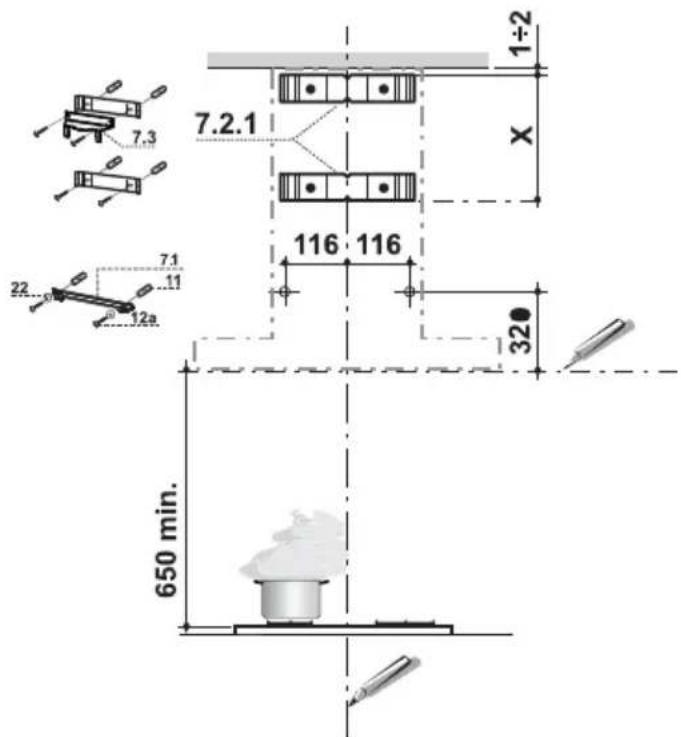

Бушење зида и причвршћивање носача

Ознаке на зиду:

- Повуците усправну линију на потпорном зиду, скроз до плафона или онолико колико је практично, у средишту простора у коме ће аспиратор бити инсталиран.

- Повуците водоравну линију 650 mm изнад грејне плоче.

- Ставите носач 7.2.1 на зид као на слици, на око 1-2 mm од плафона или горњег граничника, поравнавајући средиште (усек) са усправном референтном линијом.

- Ставите носач 7.2.1 на зид као на слици, на X mm испод првог носача (X = висина горњег дела приложеног димњака), поравнавајући средиште (усек) са усправном референтном линијом.

- Означите референтну тачку како је означено, на 116 mm од исправне референтне линије и 320 mm изнад водоравне референтне линије.

- Поновите овај поступак са друге стране.

- Причврстите доњи држач 7.2.1 помоћу приложених завртьева 12a (4,2 x 44,4).

- Причврстите горњи држач 7.2.1 и носач спојнице за одвод ваздуха 7.3 помоћу приложена 2 завртња 12а (4,2 x 44,4).

- Причврстите носаче тела аспиратора 7.1 помоћу приложена 2 завртња 12a (4,2 x 44,4) и подлошки 22 и проверите нивелацију.

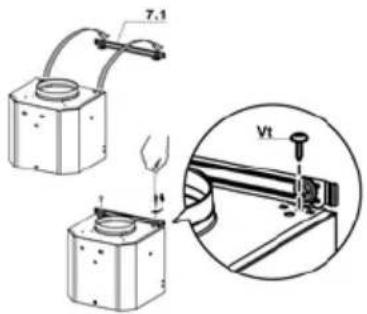

Монтажа са носачем

• Закачите тело аспиратора на монтирани носач 7.1.
• Добро причврстите тело аспиратора за носач помоћу 2 завртња 12t.

Прикључци

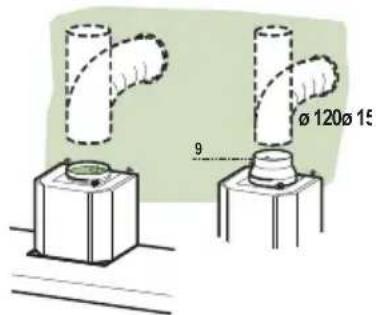

ВЕНТИЛАЦИОНИ СИСТЕМ СА ОДВОДНОМ ЦЕВИ

При постављању модела за издувавање причврстите тело аспиратора за димњак користећи савитьливу или чврсту цев ø 150 или 120 mm по избору инсталатера.

• Да бисте инсталирали издувну цев ø 120 mm, причврстите редукциону спојницу 9 на отвор аспиратора.
• Фиксирајте цев помоћу одговарајућих обујмица (нису приложене).
• Уклоните све филтере са активним угљем.

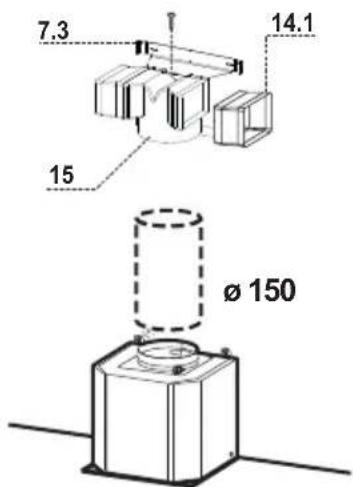

• Са стране убаците наставке 14.1 у спојницу 15.
• Навуците спојницу 15 на носач 7.3 и причврстите је завртњем.
• Уверите се да су отвори наставака 14.1 водоравно и усправно поравнати са отворима димњака.
• Прикључите спојницу за одвод ваздуха 15 на излазни отвор аспиратора користећи савитьливу или чврсту цев ø150 mm по избору инсталатера.
• Уверите се да су стављени филтери са активним угљем.

ЕЛЕКТРИЧНИ ПРИКЛЬУЧАК

- Прикључите аспиратор у струју преко двополног прекидача код кога је растојање између контакта бар 3 mm.

- Извадите филтере за маст (в. одељак „Одржавање”) пазећи да прикључак напојног кабла буде добро увучен у утичницу поред вентилатора.

• Мало размакните бочне стране горњег дела димњака и закачите их иза носача 7.2.1, водећи рачуна да добро легну.
• Причврстите бочне стране за носаче помоћу приложена 4 завртња 12с (2,9 x 9,5).
• Уверите се да су отвори наставака поравнати са отворима димњака.

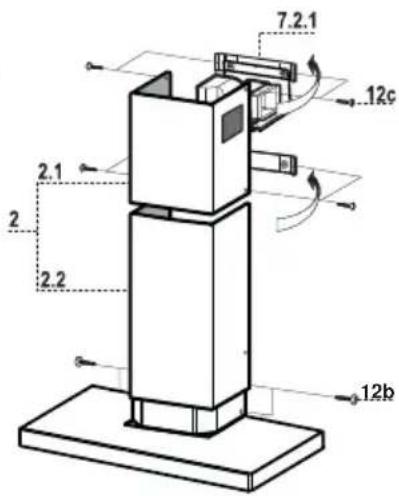

Доњи део димњака

• Мало размакните бочне стране димњака и закачите их између горњег дела димњака и зида, водећи рачуна да добро легну.
• Причврстите доњи део димњака са стране за тело аспиратора помоћу приложена 2 завртња 12с (2,9 x 9,5).

L	Осветљење	Укључује и искључује сијалице.
S	LED	LED укљученог мотора.
V1	Мотор	Укључује и искључује мотор аспиратора најмањом брзином. Користи се за непрекидан и нечујан проток ваздуха у случају мале количине кухињских испарења.
V2	Брзина	Средња брзина – погодна за већину радних услова, пружа оптималан однос количине ваздуха и буке.
V3	Интензивно	Највећа брзина – користи се за уклањање највећих количина кухињских испарења, чак и у дужем периоду.

Филтери за маст

Чишћење перивих металних филтера за маст

• Филтери морају да се чисте свака 2 месеца рада или чешће у случају веома интензивне употребе, а могу се прати у машини за прање посуђа.
• Филтере вадите један по један гурајући их ка задњем делу склопа уз истовремено повлачење надоле.
• Оперите филтере пазећи да их не савијете. Пустите их да се пре враћања осуше.
• При враhaњу филтера проверите да ли је ручка видљива споља.

Филтер са активним угљем (верзија за рециркулацију)

• Овај филтер не може да се пере и регенерише па мора да се замени отприлике на сваких 4 месеца рада, а у случају веома интензивне употребе и чешће.
• Уклоните металне филтере за маст.
• Извадите засићени филтер са активним угљем ослобађањем причврсних кукица.
• Поставите нови филтер у лежиште и закачите.
  • Вратите металне филтере за маст.

Сијалица	Снага (W)	Грло	Напон (V)	Димензије (mm)	ILCOS ознака
[0482]	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
[4КХЗ]	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
