MANUAL DE USUARIO 5DB66751 BLAUPUNKT

CONSEJOS Y SUGERENCIAS....64

CARACTERÍSTICAS 67

INSTALACIÓN 68

USO 71

MANTENIMIENTO 72

KAZALO

HR

SAVJETI I PREPORUKE 74

SVOJSTVA PROIZVODA....77

INSTALIRANJE 78

KORISTENJE 81

ODRŽAVANJE 82

KAZALO

SI

PRIPOROČILA IN NASVETI 84

ZNAČILNOSTI 87

NAMESTITEV 88

UPORABA....91

VZDRŽEVANJE 92

ИНДЕКС

SR

ПРЕПОРУКЕ И СУГЕСТИЈЕ....94

КАРАКТЕРИСТИКЕ 97

ИНСТАЛИРАЊЕ 98

УПОТРЕБА.... 101

ОДРЖАВАЊЕ 102

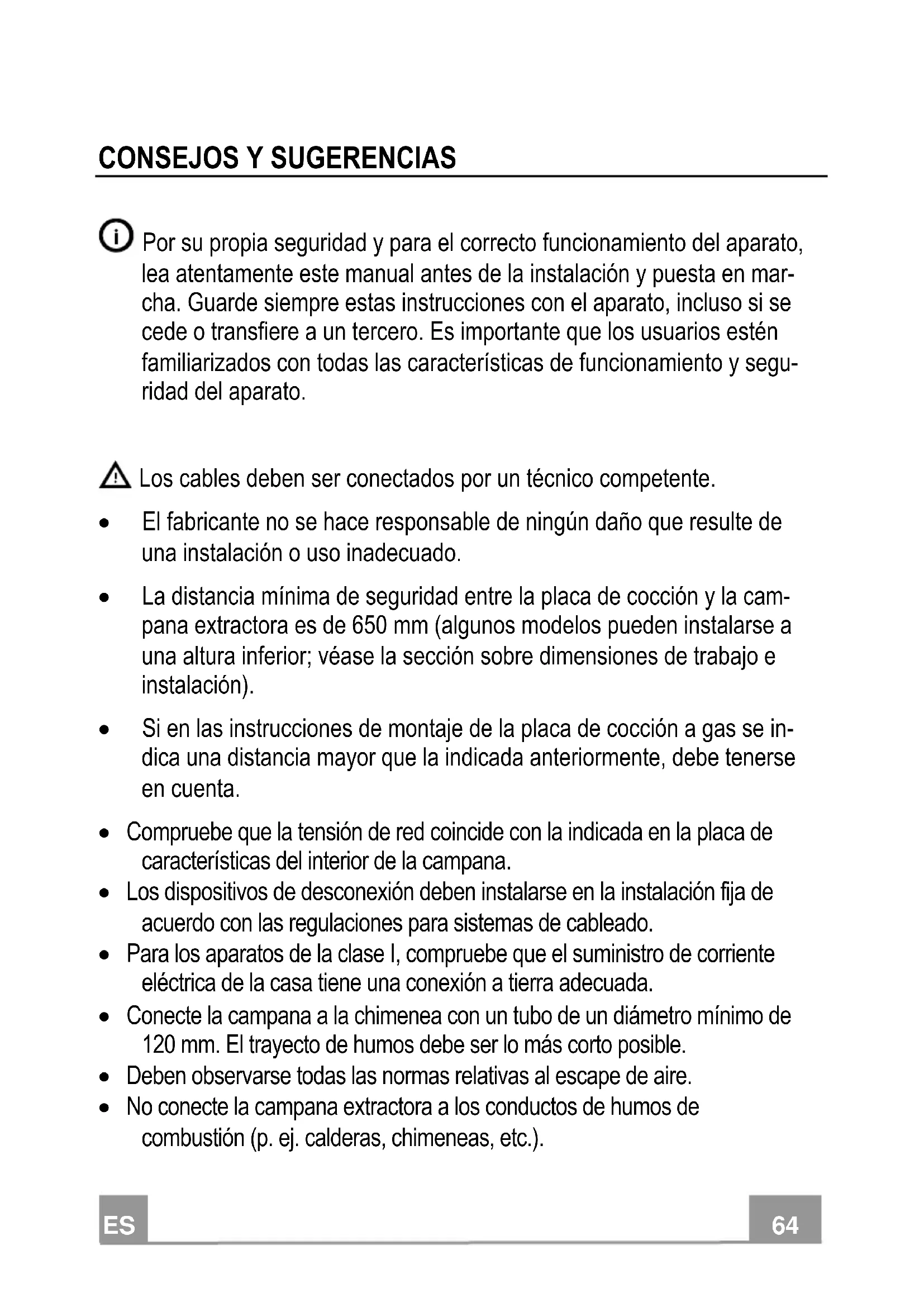

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.

• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).

• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

- Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

⚠️ Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

Dimensiones

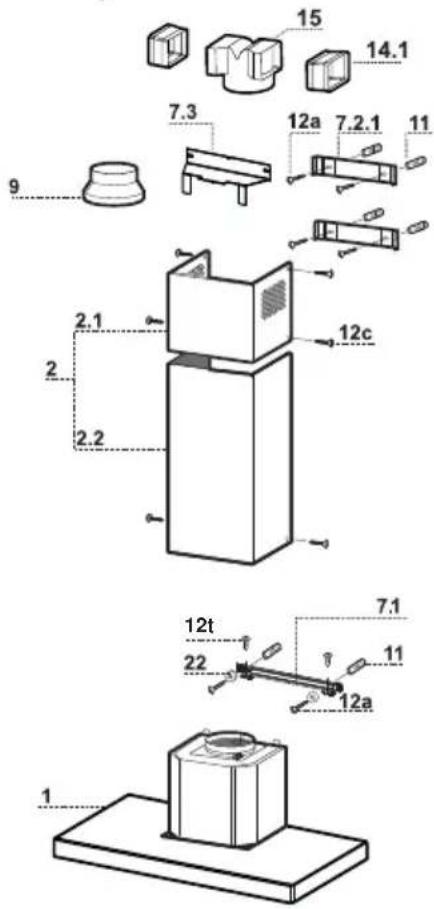

Ref. Cdad. Componentes de Producto

1 1 Cuerpo de la campana dotado de: Mandos, luz, grupo ventilador, filtros
2 1 Chimenea telescópica formada por:
2.1 1 Chimenea superior
2.2 1 Chimenea inferior
9 1 Brida de reducción ø 150-120 mm
14.1 2 Extensión racor salida aire
15 1 Racor salida aire

Ref. Cdad. Componentes de instalación

7.1 1 Brida fijación cuerpo de la campana
7.2.1 2 Bridas de fijación chimenea superior
7.3 1 Brida de apoyo racor
11 6 Tacos
12a 6 Tornillos 4,2 x 44,4
12c 6 Tornillos 2,9 x 6,5
12e 2 Tornillos 2,9 x 9,5
12t 2 Tornillos 3,5 x 9,5
22 2 Arandelas

Cdad. Documentación

1 Manual de instrucciones

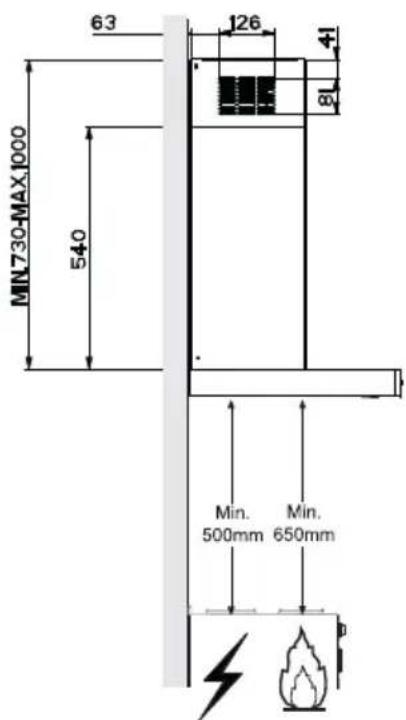

63 126 41 MIN730-MAX 1000 540 8 Min. 500mm Min. 650mm D

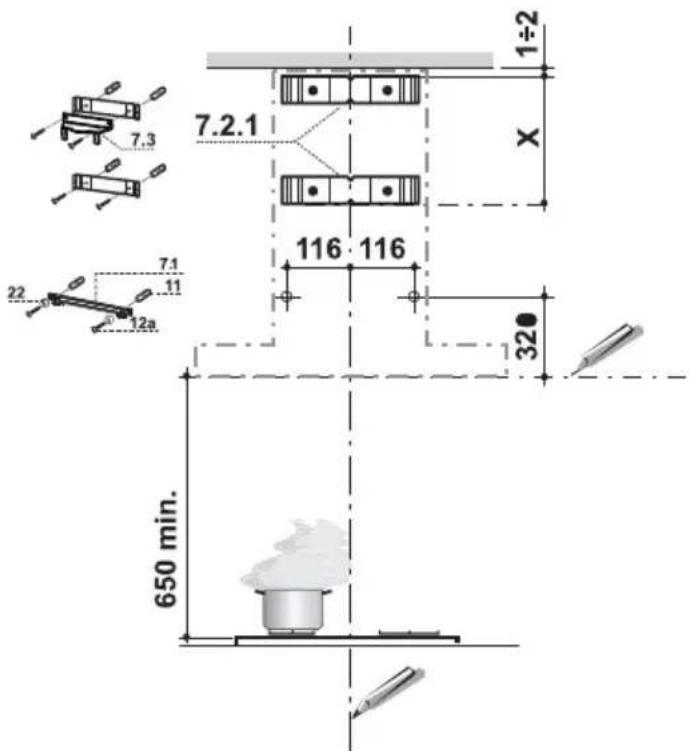

Perforación pared y fijación bridas

7.3 7.2.1 1÷2 X 116 116 320 7.1 11 22 12a 650 min.

Trazar en la pared:

- una línea vertical hasta el techo o el límite superior, al centro de la zona prevista para el montaje de la campana;

- una línea horizontal a: 650 mm min. sobre el plano de cocción.

- Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su centro (mueças) en la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.

- Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chimenea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.

- Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 320 mm sobre la línea horizontal de referencia.

- Repetir esta operación por la parte opuesta.

- Perforar ø 8 mm los puntos marcados.

- Introducir los tacos 11 en los orificios.

- Fijar la brida inferior 7.2.1 utilizando los tornillos 12a (4.2 x 44.4) en dotación.

- Fijar juntos la brida superior 7.2.1 y la brida de soporte del racor 7.3 utilizando los 2 tornillos 12a (4.2 x 44.4) en dotación.

- Atornillar la brida 7.1 para la fijación del cuerpo de la campana con 2 tornillos 12a (4,2 x 44,4) y las arandelas 22 en dotación, y verificar la nivelación.

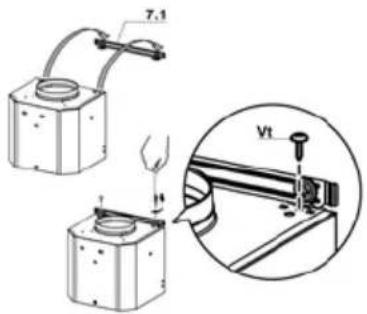

Instalación con brida

• Enganchar el cuerpo de la campana a la brida 7.1 ya montada.
• Apretar definitivamente el cuerpo de la campana a la brida con 2 tornillos 12t.

Conexiones

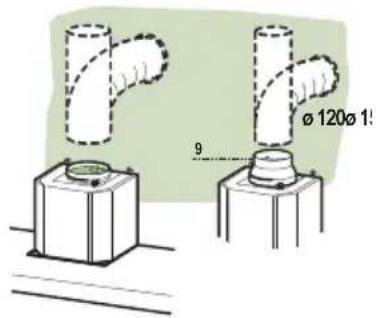

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

7.1 Vt

ø 120ø 1! 9

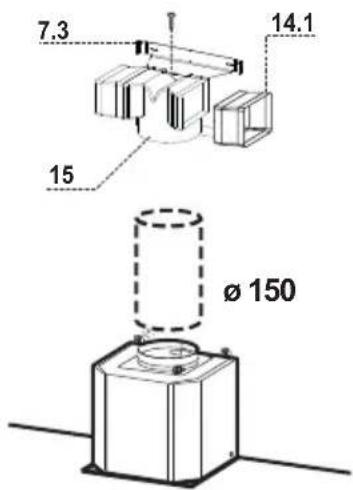

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Introducir lateralmente las extensiones del racor 14.1 en el racor 15.
• Insertar el racor 15 en la brida de soporte 7.3 fijándolo con un tornillo.
• Comprobar que la salida de las extensiones del racor 14.1 resulte en el punto correspondiente a las bocas de la chimenea tanto en horizontal como en vertical.
• Conectar el racor 15 a la salida del cuerpo de la campana mediante un tubo rígido o flexible de ∅ 150 mm, cuya elección se deja al instalador.
• Comprobar la presencia del filtro antiolor de carbón activo.

7.3 14.1 15 Ø 150

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

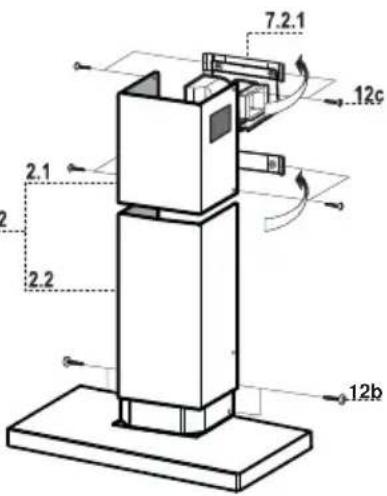

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.
• Asegurarse que la salida de las extensiones del racor coincida con las boquillas de la chimenea.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

7.2.1 12c 2.1 2.2 12b

S V1V2V3 L 0 - 1 MID MAX 0 - 1

L Luces Enciende y apaga la instalación de iluminación.

S Led Led de encendido motor.

V1	Motor	Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción.
V2	Velocidad	Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
V3	Velocidad	Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

Filtro antiolor (Versión filtrante)

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar el filtro antigrasa metálico.
• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente el filtro antigrasa.

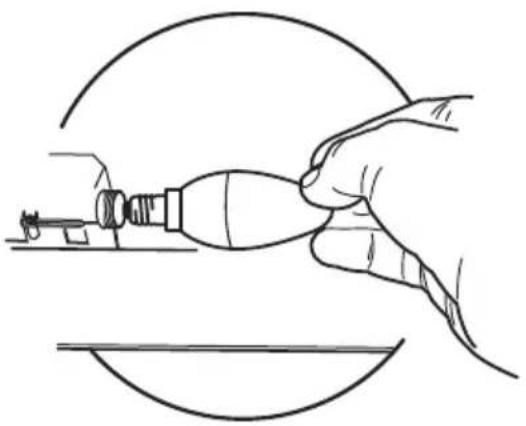

SUSTITUCIÓN DE LAS LÁMPARAS

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.
