NAVODILA ZA UPORABO 5DB66751 BLAUPUNKT

- Probušite ø 8 mm označene točke.

• Umetnite klinove 11 u otvore.

- Pričvrstite donji stremen 7.2.1 koristeći vijke 12a (4,2 x 44,4 ) koji su dio opreme.

- Pričvrstite zajedno gornji stremen 7.2.1 i potporni stremen spoja 7.3 koristeći 2 vijka 12a (4,2 x 44,4) koji su dio opreme.

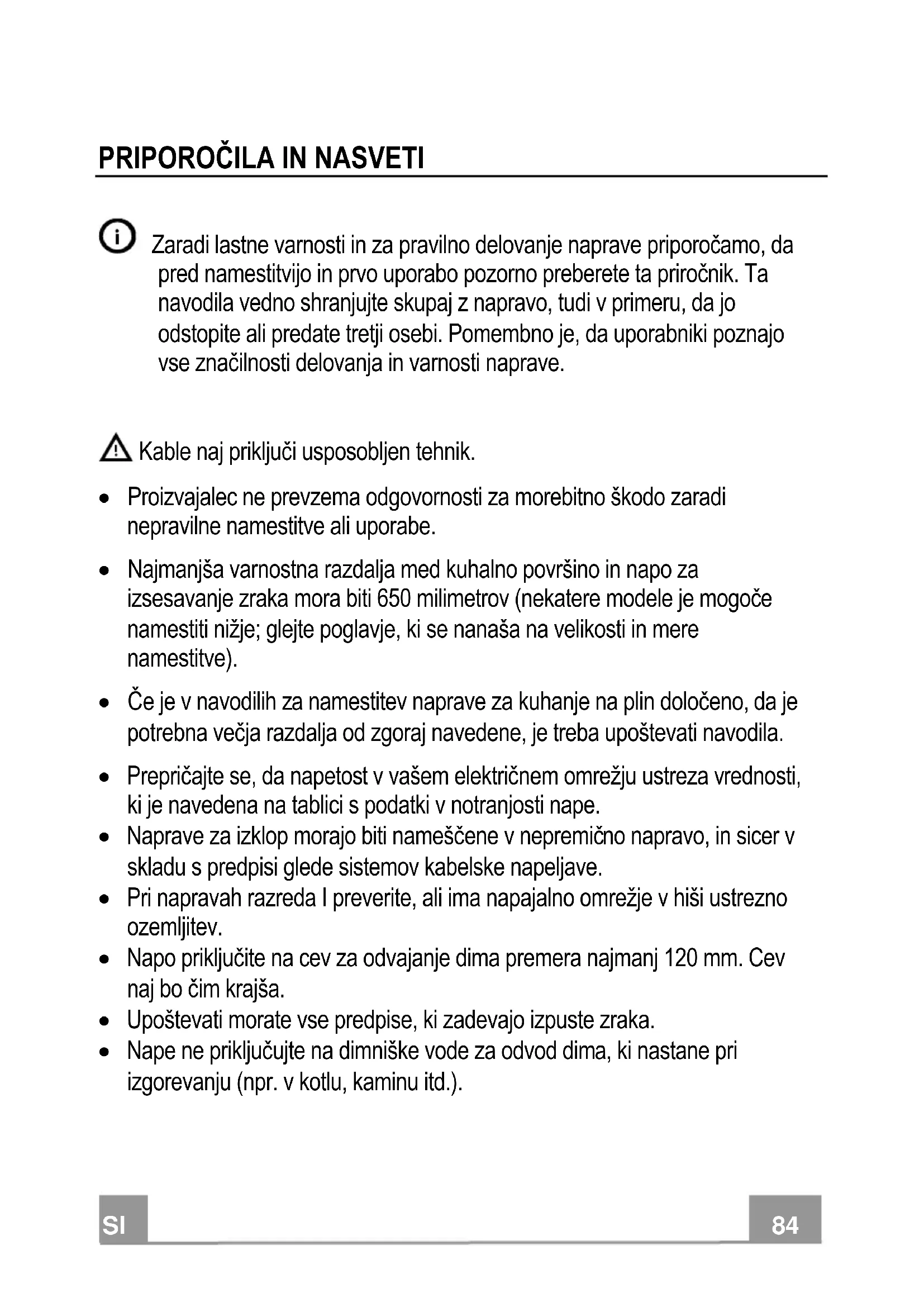

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik. Ta navodila vedno shranjujte skupaj z napravo, tudi v primeru, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave.

Kable naj priključi usposobljen tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
• Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti nižje; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
• Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila.
• Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
• Naprave za izklop morajo biti nameščene v nepremično napravo, in sicer v skladu s predpisi glede sistemov kabelske napeljave.
• Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.
• Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.
• Upoštevati morate vse predpise, ki zadevajo izpuste zraka.

• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).

• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.

• Zrak ne sme biti speljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
• Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca.
• Vtič priključite v vtičnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu.
• Glede tehničnih in varnostnih ukrepov, ki jih je potrebno sprejeti za izpust dimov, je treba natančno spoštovati predpise, ki jih določajo lokalni organi.

⚠️ OPOZORILO: preden namestite napo, odstranite zaščitno folijo.

⚠️ OPOZORILO: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

• Ne glejte direktno z optičnimi napravami (daljnogled, povečevalno steklo ...).
• Pod napo ne pripravljajte flambiranih jedi, saj lahko pride do požara.
• Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen će so pod nadzorom odgovornih oseb.
• Nadzorujte otroke in zagotovite, da se ne bodo igrali z napravo.

- Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, razen će jih pri tem ne vodi in pozorno nadzoruje oseba.

Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

• Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Vzdrževanje in čiščenje.
• Prostor mora biti ustrezno prezračevan, će se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave, ki izključno dovajajo zrak v prostor).

- Simbol na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

Dimenzije

1 1 Ogrodje nape je opremljeno z: ukaznimi gumbi, osvetlitvijo, sklopom ventilatorja, filtri

2 1 Teleskopski dimnik, ki ga sestavljata:

2.1 1 Zgornji dimnik 2.2 1 Spodnji dimnik

14.1 2 Podaljšek spojnika odprtine za zrak

15 1 Spojnik odprtine za zrak

Ref. Kol. Namestitveni deli

7.1 1 Kovinski nosilec za pritrjevanje nape

7.2.1 2 Kovinski nosilci za pritrjevanje zgornjega dimnika

7.3 1 Kovinski nosilec za podporo spojnika

11 6 Vložki

12a 6 Vijaki 4,2 x 44,4

12c 6 Vijaki 2,9 x 6,5

12e 2 Vijaki 2,9 x 9,5

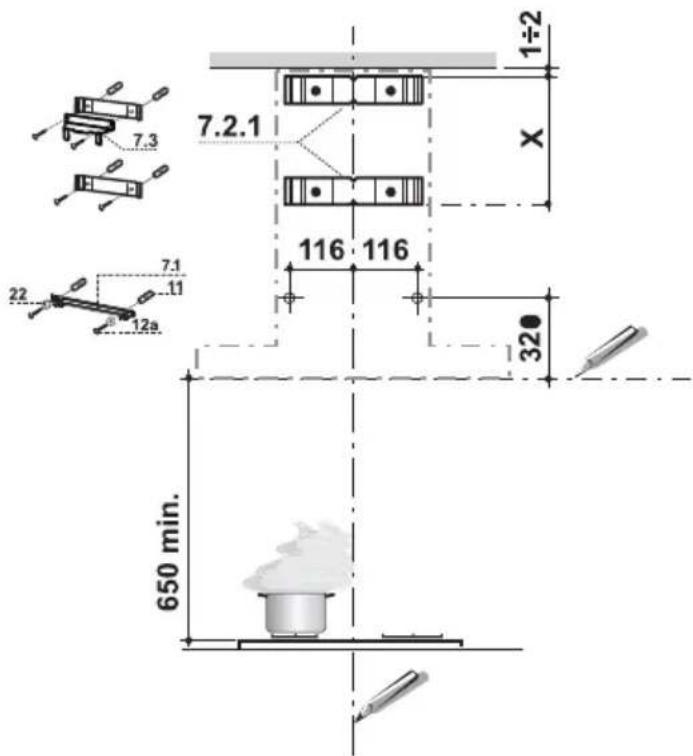

Preluknjanje stene in pritrditev klinov

7.3 7.2.1 1÷2 X 116 116 22 7.1 11 12a 320 650 min.

Na steni začrtajte:

- navpično črto do stropa ali zgornjega roba, ki bo potekala po sredini predela, kjer bo montirana napa;

• vodoravno črto najmanj: najmanj 650 mm nad kuhalno površino.

- Klin 7.2.1 položite na razdaljo 1–2 mm od stropa ali od zgornjega roba, kakor prikazuje slika, in njegovo sredino (vreze) naravnajte na navpično črto.

- Označite središča lukenj nosilca.

- Nosilec 7.2.1 namestite, kot je navedeno, X mm pod prvim nosilcem (X = višina dobavljenega zgornjega kamina), tako da je njegovo središče (zareze) poravnano z navpično referenčno črto.

- Označite središča lukenj nosilca.

- Označite referenčno točko 116 mm od navpične referenčne črte in 320 mm nad vodoravno referenčno črto, kakor prikazuje slika.

- Enako ponovite tudi na drugi strani.

- Izvrtajte luknjo premera ø 8 mm na označenih točkah.

• V luknje vstavite vložke 11.

- Pritrdite spodnji kovinski nosilec 7.2.1, tako da uporabite priložene vijake 12a (4,2 x 44,4).

- Pritrdite skupaj zgornji kovinski nosilec 7.2.1 s podpornim kovinskim nosilcem spojnika 7.3, tako da uporabite dva priložena vijaka 12a (4,2 x 44,4).

- Privijte kovinski nosilec 7.1 za pritrjevanje ogrodja nape z 2 vijakoma 12a (4,2 x 44,4) in priloženimi podložkami 22 ter preverite poravnavo.

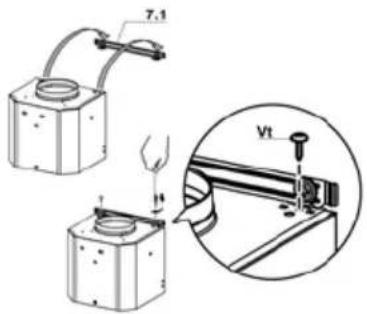

Namestitev s kovinskim nosilcem

• Ogrodje nape namestite na že nameščeni kovinski nosilec 7.1.
• Ogrodje nape privijte do konca na kovinski nosilec z 2 vijakoma 12t.

Priključitev

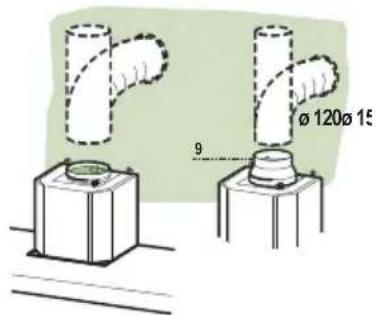

IZHOD ZA ZRAK, MODEL ZA IZSESAVANJE

Za namestitev modela za izsesavanje priključite napo na odvodne cevi, tako da namestite trdo ali upogljivo cev ø 150 ali 120 mm, po izbiri.

• Če namestite cev ø 120 mm, vstavite redukcijsko prirobnico 9 na odprtino nape.
• Pritrdite cev z ustreznimi fiksirnimi trakovi. Potrebni material ni priložen.
• Odstranite morebitne filtre z aktivnim ogljem.

7.1 Vt

Ø 120Ø 15 9

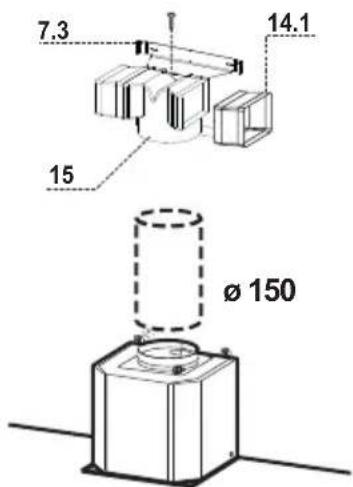

ODPRTINA ZA ZRAK MODELA ZA FILTRIRANJE ZRAKA

• S strani priključite podaljšek priključka 14.1 na podaljšek 15.
- Vstavite priključek 15 v podporni klin 7.3 in ga pritrdite z vijakom.
- Preverite, da odprtina podaljškov priključka 14.1 ustreza odprtinici dimnika z vodoravne in navpične strani.
- Povežite priključek 15 z izhodom ogrodja nape s pomočjo trde ali upogljive cevi ø150 mm (cev naj izbere oseba, ki montira napo).
- Prepričajte se, da je priložen filter z aktivnim ogljem.

7.3 14.1 15 Ø 150

ELEKTRIČNA PRIKLJUČITEV

• Napo priključite na napajalno mrežo, tako da postavite bipolarno stikalo, pri čemer naj bo odprtina spojev najmanj 3 mm.
• Odstranite protimaščobne filtre (glej razdelek "Vzdrževanje") in se prepričajte, da je konektor napajalnega kabla pravilno vstavljen v vtičnico aspiratorja

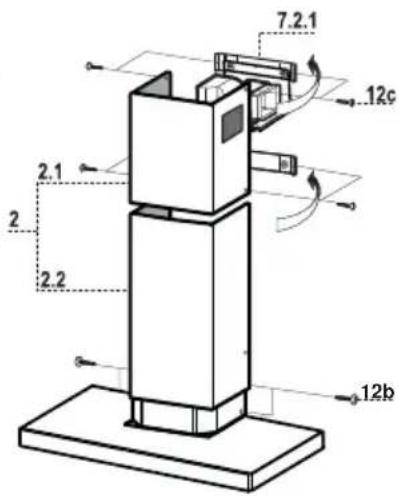

• Na rahlo razširite stranska robnika, namestite ju na kline 7.2.1 in jih ponovno zaprite do konca.
• S strani ju pritrdite na kline s 4 priloženimi vijaki 12c (2,9 x 9,5).
• Preverite, da je odprtina podaljškov priključka ustreza odprtinicam dimnika.

Spodnji dimnik

• Na rahlo razširite stranska robnika dimnika, namestite ju med zgornjim dimnikom in steno in ju ponovno zaprite do konca.
• S strani pritrdite spodnji del nape z 2 priloženima vijakoma 12c (2,9 x 9,5).

7.2.1 12c 2.1 2 2.2 12b

S V1V2V3 0 - 1 MID MAX 0 - 1 L

L Žarnice Prižgite in ugasnite osvetljavo.

S	Kontrolna lučka	Kontrolna lučka za vklop motorja.
V1	Motor	Vključite in izključite motor za izsesavanje z minimalno hitrostjo, ki omogoča zelo tiho in konstantno menjavanje zraka, kadar je v prostoru malo pare.
V2	Hitrost	Srednja hitrost v povprečju ustreza vsem pogojem kuhanja, ker je razmerje med količino prečiščenega zraka in glasnostjo nape optimalno.
V3	Hitrost	Največja hitrost je primerna, kadar pri kuhanju več časa nastaja velika količina pare.

Protimaščobni filtri

ČIŠČENJE KOVINSKIH SAMONOSILNIH PROTIMAŠČOBNIH FILTROV

• Filtre lahko operete v pomivalnem stroju, in sicer vsaka 2 meseca pri normalni uporabi ali pogosteje pri večji uporabi.
• Snemite vsak filter posebej, tako da ga potisnete nazaj proti sistemu in hkrati navzdol.
• Filtre operite, vendar jih ne upogibajte; dobro jih osušite, preden jih ponovno namestite.
• Filtre namestite tako, da bo ročica vidna in obrnjena proti zunanji strani.

Filter za prečiščevanje zraka (model za filtriranje zraka)

MENJAVA FILTROV Z AKTIVNIM OGLJEM

• Filtra z aktivnim ogljem se ne sme čistiti ali ponovno uporabiti, temveč ga je treba zamenjati vsaj vsake 4 mesece, pri večji uporabi nape pa tudi pogosteje.
• Snemite kovinske protimaščobne filtre.
• Odstranite zamašeni filter z aktivnim ogljem, tako da ga snamete z nastavkov.
• Namestite nov filter, tako da ga vstavite v nastavke.
• Ponovno namestite kovinske protimaščobne filtre.

• Snemite kovinske protimaščobne filtre.

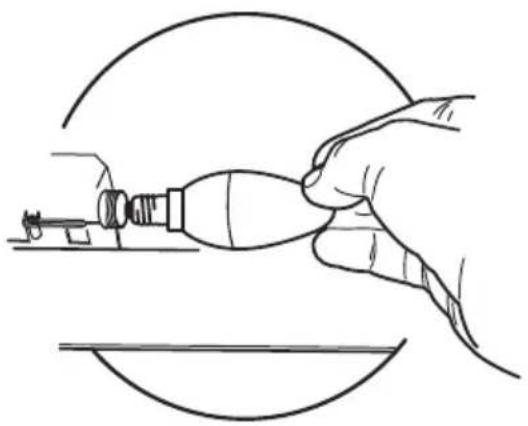

• Odvijte žarnice in jih zamenjajte z novimi, ki morajo imeti enake lastnosti kot prejšnje.
• Ponovno namestite kovinske protimaščobne filtre.
