GEBRUIKSAANWIJZING DVC150LZ MAKITA

• Dit apparaat is Niet bedoeld voor gebruik door personen, waaronder kinderen, met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
• Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zij Niet met de stofzuiger spelEN.
• Als het netsnoer beschadigd is, moet dit worden verrangen door een erkende elektrotechnisch reparateur.
• Zie het hoofdstuk "TECHNISCHE GEGEVENS" voor de typeaanduiding van de accu.
• Zie het hoofdstuk "De accu aanbrengen en verwijderen" voor hoe u de accu Aunt aanbrengen en verwijdersen.
• Wanner u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
• Als u het gereedschap gedurende een langeijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereed-schap worden verwijderd.
• Voorkom kortsluiting van de accu.
  Zie het hoofdstuk "ONDERHOUD" voor de benodigde informatie over de Voorzorgsmaatregelen tijdens onderhoud door de gebruiker.

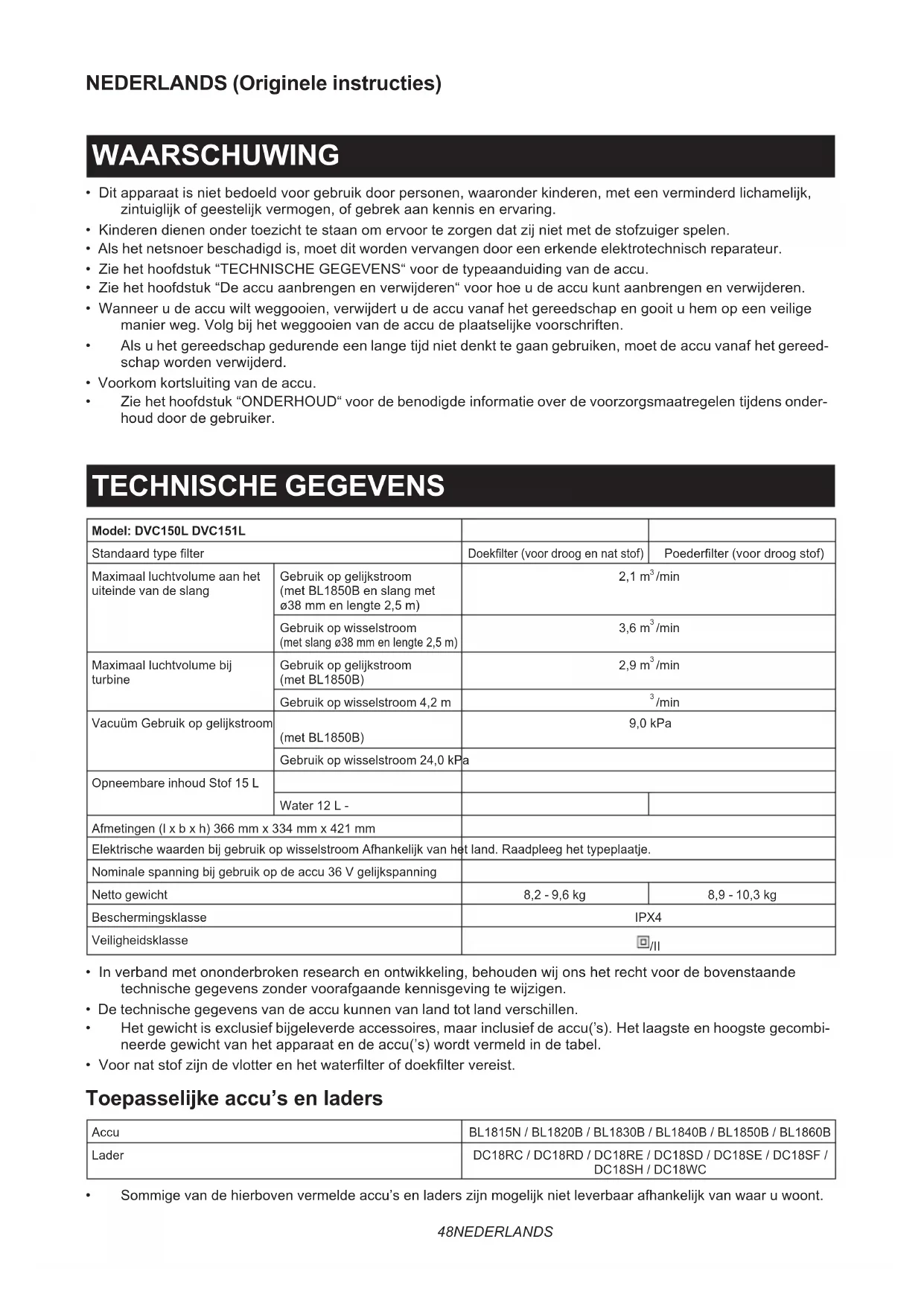

TECHNISCHE GEGEVENS

Model: DVC150L DVC151L
Standaard type filter		Doekfilter (voor droog en nat stof)	Poederfilter (voor droog stof)
Maximaal luchtvolume aan het uiteinde van de slang	Gebruik op gelijktstroom (met BL1850B en slang met ø38 mm en lengte 2,5 m)	2,1 m³/min
	Gebruik op wisselstroom (met slang ø38 mm en lengte 2,5 m)	3,6 m³/min
Maximaal luchtvolume bij turbine	Gebruik op gelijktstroom (met BL1850B)	2,9 m³/min
	Gebruik op wisselstroom 4,2 m	3/min
Vacuum Gebruik op gelijktstroom	(met BL1850B)	9,0 kPa
	Gebruik op wisselstroom 24,0 kPa
Opneembare inhoud Stof 15 L
	Water 12 L -
Afmetingen (I x b x h) 366 mm x 334 mm x 421 mm
Elektrische waarden bij gebruik op wisselstroom Afhankelijk van het land. Raadpleeg het typeplaatje.
Nominate spanning bij gebruik op de accu 36 V gelijkspanning
Netto gewicht		8,2 - 9,6 kg	8,9 - 10,3 kg
Beschermingsklasse		IPX4
Veiligheidsklasse		#/#

• In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens van de accu konnen van land tot land verschillen.
• Het gewicht is exclusief bijgeleverde accessoires, maar inclusief de accu'(s). Het laagste en hoogste gecombi-ineerde gewicht van het apparaat en de accu'(s) worden vermeld in de tabel.
• Voor nat stof zich de vlotter en het waterfilter of doekfilter vereist.

Toepasselijkke accu's en laders

Accu	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Lader	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

Sommige van de hierboven vermelde accu's en laders zich möglichn nicht leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.

Symbolen

Hieronder staan de symbolen die voor het gereedschap konnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Wees vooral voorzichtig en let goed op.

Waarschuwing: De stofzuiger kan schadelijk stof bevatten.

Ga nooit op de stofzuiger staan.

Stofklasse L (licht). De stofzuigers zich in staat om stofklasse L op te zuigen. Houd u aan de nationale regelgeving met betrekking tot stof en veiligheid en gezondheid op de werkplek.

DUBBEL GEISOLEERD

Ni-MH

Li-ion

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kuren oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparata- ten en accu's Niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieuubeschemmingsvoorschriften in acht neemt.

Dit worden op het apparaat aangegeven door het symbol van een doorgekruiste afvalcontainer.

Gebruiksdoelseinden

Het gereedschap is geschikt voor commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

DVC150L

Het gereedschap is bedoeld om zowel droog als nat stof te verzamelen.

DVC151L

Het gereedschap is uitsluitend bedoeld om droog stof te verzamelen.

Voeding

Het gereedschap mag alleen worden aangesloten op een voeding vandezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens IEC60335-2-69:

Model DVC150L

Geluidsdrukniveau (L_pA) : 75 dB (A)

Onzekerheid (K): 2,5 dB (A)

Model DVC151L

Geluidsdrukniveau (L_pA) : 75 dB (A)

Onzekerheid (K): 2,5 dB (A)

Het geluidsniveauau kan tijdens gebruik hoger worden dan 80 dB (A).

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gezruikt voor eenbeordeling vooraf van de blootstelling.

1. WAARSCHUWING: Draag, Hoorbescherming.

1. WAARSCHUWING: De geluidsemissie tijmns het gebruik van het elektrisch gereedschap de practijk kan verschillen van de opgegeven Waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het fort werkstuk waarmee worden gewerkt.

WAARSCHUWING: Zorg ervoor dat veilig-idsmaatregelen worden getroffen ter beschering van de gebruiker die zichen gebaseerd op en schatting van de blootstelling onder prakxomstandigheden (rekening houdend met alle den van de bedrijfscyclus, zoals de tijsduur duurrende welke het gereedschap is uitgeschaalden stationair draait, naast de ingeschakelde (dsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens IEC60335-2-69:

Trillingssemissie (a_M) : 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter beschering van de gebruiker die zich gebaseerd op een schatting van de blootstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

Veiligheidswaarschuwingen voor een stroom- en accustofzuiger

WAARSCHUWING: BELANGRIJK! LEES VOOR GEBRUIK alle verilgheidswaarschuwingen en alle instructies ZORGVULDIG DOOR. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

1. Bedenk voor gebruik dat deze stofzuiger要去 worden gebruikt door mensen die goed zich geinstruerd in het gebruik van deze stofzuiger.
2. Vór gebruik要去en gebruikers informatie, instructie en training krijgen over het gebruik van het apparaat en de materialen waarvoort het moet worden gebruikt, inclusief de veilige werkwijze voor het verwijdersen en weggooien van het verzamelde materiaal.
3. Als er schuim of vloeistof uit komt, schakelt u hem onmiddelijk uit.
4. Maak de waterpeilbegrenzer regelmatig schoon en inspecteer hem op tekenen van beschadiging.
5. Gebruik de stofzuiger nicht zonder het filter. Vervang een beschadigd filter onmiddelijk.

6. GEBRUIK VAN EEN VERLENGSNOER. Als u een verleungsnoer要去 gebruiken vanwege de grote afstand tot een stopcontact, gebruikt u een verleungsnoer dat voldoende dik maar Niet te lang is omdat anders de prestaties van de stofzuiger nadelig beinvloed+kennen worden. Bij gebruik buitenshuis, gebruikt u een verleungsnoer dat geschikt is voor gebruik buitenshuis.

7. WAARSCHUWING OVER SPANNING: Voordat u de stofzuiger aansluit op een voedingsbron (stopcontact, stekkerdoos, enz.), verzekert u zich ervan dat de voedingsspanning hetzelfde is als de spanning vermeld op het typeplaatje van de stofzuiger. Een voedingsbron met een hogere spanning dan is opgegeven voor de stofzuiger, kan ERNSTIG LETSEL bij de gebrui- ker voroorzaken, naast schade aan de stofzui- ger. Bij twijfel mag u DE STOFZUIGER NIET AANSLUITEEN. Het gebruik van een voedings- bron met een lagere spanning dan is vermeld op het typeplaatje, is schadelijk voor de motor.

8. VOORKOM ONBEDOELD STARTEN. Verzeker u ervan dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt.
9. Probeer nicht brandbare materialen, vuurwerk, brandende sigaretten, hete as, hete metaaldeeltjes, scherpe materialen, zoals scheermesjes, naalden, gebroken glas en dergelijkke, op te zuigen.
10. GEBRUK DE STOFZUIGER NOOIT IN DE BUURT VAN BENZINE, GAS, VERF, LIJM OF ANDERE UTERST EXPLOSIEVE STOFFEN. De schakelaar produeert vomken bij het in- en uitschaken. En dat doet ook de collector in de motor tijdens gebruik. Hierdoor kan een gevaarlijke explosie worden veroorzaakt.
11. Zuig nooit gifting, kankerverwekkende, ontbrandbare of andere gevaarlijke stoffen op, zoals asbest, arsenicum, barium, beryllium, lood, pesticide en andere gezondheidsbedreigende materialen.
12. Plaats de stofzuiger algtd op een horizontale en vlakke ondergrond om te voorkomen dat hij omvalt of onbedoeld beweegt.
13. Gebruik de stofziger nooit buitenshuis in de regen.
14. In Finland mag dit apparaat nicht buitenshuis worden gebruikt bij lage temperaturen.
15. Gebruik hem nicht dicht bij een warmtebron (fornuis, enz.).
16. Als de uitlaatlucht terugstroomt in het vertrek, is het noodzakelijk voor voldoende luchtverversing in het vertrek te zorgen. Raadpleeg hiervoorde nationale regelgeving.
17. BEVEILIGING TEGEN ELEKTRISCHE SCHOKKEN. Voorkom lichamelijk contact met geaarde oppervlakken. Bijvoorbeeld: pijpen, radiators, kooktoestellen, buitenkant koelkasten.
18. Blokker de ventilatieopeningen Niet. Deze ventilatieopeningen zorgen voor de koeling van de motor. Blokkering ervan moet.altijd worden voorkomen omdat anders de motor zal doorbranden als gevolg van gebrek aan ventilatie.
19. Zorg alsijd voor een stevige stand en goede lichaamsbalans.

20. GEBRUK HET SNOER NIET VERKEERD. Draag de stofzuiger nooit aan het netsnoer en geef nooit een ruk aan het netsnoer om zo de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van但它, olie en scherpe randen. Inspector het netsnoer van de stofzuiger regelmatig en indien het beschadigd is,That u het repareren door een erkende elektrotechnisch reparateur. Inspectorverlengsnoeren regelmatig en verrang ze indien beschadigd.

21. U mag de slang nicht knikken, eraan trekken of erop gaan staat.

22. Schakel de stofzuiger onmiddelijk uit als u tijdens gebruik slechte prestaties of ie ts abnormaals opmerkt.
23. KOPPEL DE STOFZUIGER LOS. wonneer het gereedschap Niet in gebruik is, u er onderhoud aan gaat plegen, en u accessoires verwisselt.
24. Reinig en onderhoud de stofzuiger onmiddelijk na elk gebruik om hem in optimale conditie te honden.
25. ONDERHOUD DE STOFZUIGER GOED. Houd de stofzuiger schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies voor het verwisselen van de accessoires. Houd de handgrepen droog, schoon en vrij van olie en vetten.
26. CONTROLEER BESCHADIGDE ONDERDELEN. Zonder de stofzuiger verder te gebruiken,要去en beschemmkap of ander onderdeel dat beschadigd is eerst goed worden onderzocht om te beoordelen of het goed werkt en zichbeoogde functie kan uitvoeren. Controller ofbewegende delen goed uitgelijnd zich en nicht vastgelopen zich, of onderdeniet kapot zichen stevig gemonteerd zich, en enige andere situatie die van invloed kan zich op de werkering ervan. Een beschemmkap of ander onderdeeldat beschadigd is,dient vakkundig te worden gerepareerd of verrangen door een erkend servicecentrum, behalve indien anders aangegeven elders in deze gebruiksaanwijzing. Laat een kapotte schakelaar verrangen door eenerkend servicecentrum. Gebruik de stofzuiger Niet als hij Niet kan worden in- en uitgeschakeld met de schakelaar.
27. Bij onderhoud door de gebruiker要去 het apparaat worden gedemonteerd, gereinigd en onderhonden voor zover dat redelijkkerwijs practisch is zonder dat dit risico's oplevert voor het onderhoudspersoneel en anderen.
28. Het apparaat要去 minimaal Jaarliks worden onderworpen aan een technische inspectie door de fabrikant of een opgeleid persoon, welke dient te bestaan uit, bijvoorbeeld, een inspectie van de filters op beschadigingen, de luchtdichtheid van het apparaat en de juiste werking van het bedieningsmechanisme.
29. Tijdens het uitvoeren van onderhouds- of reparatiewerkzaamheden要去en alle verontreinigde onderdelen die Niet maar tevredenheid kuren worden schoongemaakt, worden weggegooid. Dergelijk onderdelen要去en worden weggegooid in ondoordringbare zakken conform alle huidige regelgeving voor het weggooien van dergelijk afval.
30. VERVANGINGSONDERDELEN. Gebruik tijdens reparaties uitsluitend identieke verwangingsonderdelen.
31. BERG EEN STOFZUIGER DIE NIET WORDT GEBRUIKT VEILIG OP. Wanneer de stofzuiger nicht worden gebruikt, dient hij binnenshuis te worden opgeborgen.

32. Natte filters en het binnenste deel van het vloeistofreservoir moeten worden gedroogd voordat ze worden opgeborgen.

33. Behandel uw stofzuiger voorzichtig. Een ruwe behandeling kan leiden tot een defect van zichs de meest stevig gebouwde stofzuiger.

34. Probeer Niet de buitenkant of binnenkant van de stofzuiger schoon te make met was-benzine, thinner of schoonmaakmiddelen. Hierdoor konnen barsten en verkleuringen ontstaan.
35. Gebruik de stofzuiger nicht in een afgesloten ruimte waarin brandbare, explosieve of gifting dampen worden afgeveen door verf op olie-basis, thinner, benzine, bepalde mottenbestrijdingsmiddelen, enz., of opplaatsen waar brandaar stof aanwezig is.
36. Laat het netsnoer van de stofzuiiger Niet op de vloer slingeren nadat u klaar bent met stofzuiigen. Het kan struikelgevaar opleveren of kan de stofzuiiger beschadigen.
37. Gebruik dit of enig ander gereedschap nicht wanner u onder invloed bent van drugs of alcohol.
38. Als basisveiligheidsmaatregel gebrukt u een beschermende bril of veiligheidsbril met zichstukken.
39. Gebruik een stofmasker onder stoffige werkomstandigheden.
40. Dit apparaat is Niet bedoeld voor gebruik door personen, waaronder kinderen, met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
41. Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zij Niet met de stofzuiger spelen.
42. Hanteer het netsnoer en de stofzuiger nooit met natte handen.
43. Wees bijzonder voorzichtigijdens stofzuigen op een trap.
44. Gebruik de stofzuiger nicht als een kruk of werkbank. Anders kan het apparaat vallen, waardoor persoonlijk letsel kan wordenveroorzaakt.

Gebruik en verzorging van gereedschap dat op een accu werkst

1. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.
2. Gebruik elektrisch gereedschap uitsluitend met de waarvoort bestemde accu. Gebruik van andere accu's kan gevaar voor letsel of brandgevaar opleveren.
3. Als de accu Niet worden gebruikt, houdt u dezeuit de buurt van metalen voorwerpen, zoalspaperclips, muntgeld, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een kortsluiting kannenveroorzakentussen de occupolen. Kortsluiting tessen deoccupolen kan leiden tot brandwonden of brand.

4. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.

5. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kuren onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.

6. Stel een accu of gereedschap Niet bloat aan vuur of buitensporige temperaturen. Bootstelling aan vuur of temperaturen hoger dan 130^ hunnen een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig letsel.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een groote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.

2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet gegen een hard voorwerp. Dergelijkke handelingen können leiden tot brand, buitensporigeitte of een explosie.

4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkke doord derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.
Als voorbereiding van het artikel dat worden getransporteer is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglich strengere nationale regelgeving. Blootliggende contactpunter noeten worden afgedekt met tape en de accu moet zodanig worden verpakdtatdeze Niet kan bewegen in deverpakking.
11. Wanner u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
12. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in Niet-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
13. Als u het gereedschap gedurende een lange tijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
14. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden+kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
15. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunen zich om brandwonden teveroorzaken.
16. Zorg ervoor dat geen steenslag, stof of grond vast kommt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel+kennen ontstaan.
17. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur+tussen 10^ en 40^ . Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langtijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE ONDERDELEN

Model DVC150L

(Model met doekfilter (voor droog en nat stof))

Fig.1: 1. Tankdeksel 2. Vlotter 3. Vlotterkooi 4. Doekfilter 5. Tank

Model DVC151L

(Model met poederfilter (voord droog stof))

Fig.2: 1. Tankdeksel 2. Poederfilter (HEPA) 3. Demper 4. Voorfilter 5. Tank

BESCHRIJVING VAN DE FUNCTIONS

Gebruik met wisselstroomvoeding:

WAARSCHUWING: Voordat u de stekker van de stofzuiger in het stopcontact steekt, verzekert u zich ervan dat de stofzuiger isuitgeschakeld. Als de stekker in het stopcontact worden gestoken werwijl de scha-kelaar in de aan-stand staat, kan de stofzuiger onverwacht starten en leiden tot ernstig persoonlijk letsel.

Sluit de stekker aan op een voedingsbron.

Fig.3: 1. Stekker (de vorm en netsnoerlenge kunnen van land tot land verschillen)

Het bedrijslampjeGaat branden wanner de standby-schakelaar in de stand "I"wordt gezet.

Fig.4: 1. Bedrijslampje

OPMERKING: Zelfs bij gebruik in de gelijkstroommodus, schakelt de stofzuiger automatisch om maar de wisselstroommodus wanner de stekker in een stopcontact worden gestoken.

OPMERKING: Als de stekker van de stofzuiger tijdens gebruik uit het stopcontact worden getrokken terwijl een accu is geplaatst, worden de stofzuiger in de standby-stand gezet.

Gebruik met accu's:

ALET OP: Zorg algijd dat de stofzuiger is uitgeschakeld, de stekker uit het stopcontact is getrokken en de accu's zijn verwijderd alvorens de werkking van de stofzuiger af te stellen of te controleren.

De accu aanbrengen en verwijderen

ALETOP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALETOP: Houd de stofzuiger en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u de stofzuiger en de accu Niet stevig vasthoudt,+kunnen deze uit uw handen glippen en kunnen de stofzuiger of de accu worden beschadigd of kan persoonlijk letsel wordenveroorzaakt.
ALET OP: Wees voorzichtig bij het sluiten of openen van het accudeksel dat uw vingers Niet bekneld raken. Als u dit Niet doet, kan persoonlijk letsel ontstaan.

Om de accu te plaatsen, ontgrendelt u eerst de vergrendeling en opent u daarna het accudeksel. Plaats daarna de accu.

Fig.5: 1. Vergrendeling 2. Accudeksel

Lijn de lip op de accu uit met de groef in de behuizing en duw de accu op+zijn plaats. Steek hem er helemaal in tot hij op+zijn plaats worden vergrendeld met een klikgeluid. Vergrendel daarna het accudeksel.

Fig.6: 1.Accu

Om de accu te verwijderen, verschuift u de knop aan de voorkant van de accu en schuift u tegelijkkertijd de accuuit het apparaat.

ALET OP: Breng de accu.altijd helemaal aan totdat het rode deel Nieteer zichtaar is. Als u dit Niet doet, kan deze per ongelukuit de stofzuiger vallen en letselveroorzaken bij u of andere in uw omgeving.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze nicht goed aangebracht.

OPMERKING: De stofzuiger werkt nicht met slechts een accu.

OPMERKING: Maak de stekker van de stofzuiger los van het verlengsnoer wonneer u de stofzuiger met de accu's gelebruikt.

De resterende acculading controleren

Alleen voor accu's met indicatorlampjes

Fig.7: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes		Resterende	accumulating
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing zich opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigeden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschit van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

De resterende acculading controlleren

Fig.8: 1. Accu-indicatorlampje 2. Testknop
Fig.9

Druk op de testknop om de resterende acculadingen te zien. De accu-indicatorlampjes geben per accu de resterende acculading aan.

Toestand van accu-indicator Resterende
Aan Uit	Knippert	acculading
		50% tot 100%
		20% tot 50%
		0% tot 20%
		Laad de accu op.

Gereedschap- / accubeveiligingssysteme

Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteme. Dit systeme schakelt automatisch de voeding maar de motoruit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiling

Wanner het gereedschap worden gebruikt op een manier die een abnormaal hoge stroomsterkke vergt, stopt het gereedschap automatisch zonder dat een indicatorlampje要去 branden. Schakel in dat geval het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap wee in om verder te gaan.

Oververhittingsbeveiliging

Wanner het gereedschap oververhit is, stopt het gereedschap automatisch en knippert het accu-indicatorlampje gedurende ongeveer 60 seconden. In die situatie LAST u het gereedschap eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

Als de acculading laag is, stopt het gereedschap automatisch. Als het gereedschap Niet werkt, ook nicht wanner de schakelaars worden bediend, verwijdert u de accu's vanaf het gereedschap en laadt u de accu's op.

De trekkerschakelaar gebruiken

Fig.10: 1. Standby-schakelaar 2. Aan-uitknop 3. Zuigkracht-instelknop

De stofzuiger inschakelen:

1. Zet de standby-schakelaar in de stand "I". De stofzuiger staat in de standby-stand.

2. Druk op de aan-uitknop.

Om de stofzuiger wee in de standby-stand te zetten, drukt u nogmaals op de aan-uitknop.

Om de stofzuiger uit te schakelen, zet u de standby-schakelaar in de stand "O".

De zuigkracht kan worden ingesteld overeenkomstig de behoefte van de werkzaamheden.

De zuigkracht kan worden verhoogd door de zuigkracht-instelknop te draaien van het symbool aan het symbool

KENNISGEVING: Zet de standby-schakelaar alkijd in de stand "O" wonneer u de stofzuiger gedurende een lange tijd Niet gaat gebruiken. De stofzuiger verbruikt in de standby-stand ook stroom.

Automatische zuigonderbreking tijdens nat zuigen

Alleen voor het model met een doekfilter

WAARSCHUWING: Gebruik nicht langdurig verwijl de vlotter in werkung is getreden. Als u de stofzuiger langdurig gebruikt verwijl de vlotter in werk-king is getreden, kan hij oververhit raken, waardoor de stofzuiger kan verrormen.
WAARSCHUWING: Zuig geen schuim of zepige vloeistoffen op. Door schuim of zepige vloeistoffen op te zuigen, kan schuim uit de luchtuitstroomopeningen komen voordat de vlotter in werkung treedt. Aanhoudend gebruik in deze situatie kan leiden tot een elektrische schok en een defect van de stofzuiger.

Automatische zuigonderbreking werkkt alleen bij gebruik met de vlotter en vlotterkooi.
De stofzuiiger is uitergerust met een vlottermechanisme dat voorkomt dat water kan binnendringen in de motor wanneer meer dan een bepaalde hoeveelheid water wordt opgezogen. Wanneer de tank vol is en de stofzuiiger geen watereer opzuiigt, schakelt u de stofzuiigeruit en maakt u de tank leeg.

Het wieltje vergrendelen en ontgrendelen

Fig.11: 1. Wieltje 2. Remhendel 3. Stand LOS 4. Stand REM

Het wieltje op de rem zetten is handig wanner de stofzuiger worden opgeborgen, het werk tussentijds worden onderbroken en de stofzuiger stil要去 blijven staan. Om de rem te gebruiken, bedient u deze met de hand. Om het wieltje op de rem te zetten, zet u de remhendel omlaag zodate het wieltje Niet meer kan draaien. Om de rem van het wieltje af te halen, zet u de remhendel omhoog.

OPMERKING: Voordat u de stofzuiger verplaatst, controeert u of het wieltje Niet op de rem staat. Als u de stofzuiger verplaatst verwijl het wieltje op de rem staat, kan het wieltje worden beschadigd.

Draaghandgreep

Wanner u de stofzuiger draagt, draagt u deze aan de handgreep bovenop. Wanner de handgreep nicht in gebruik is, klapt u deze omlaag.

Fig.12

MONTAGE

ALET OP: Zorg algijd dat de stofzuiger is uitgeschakeld, de stekker uit het stopcontact is getrokken en de accu's zijn verwijderd alvorens enige werkzaamheden aan de stofzuiger uit te voeren.

ALETOP: Draag algijd een stofmasker tijdens montage en onderhoud.

Het poederfilter (HEPA) en Voorfilter aanbrengen (voor droog stof)

Optioneel accessione voor het model met een doekfilter

ALET OP: Zuig nooit water of een andere vloeistof nat stof op wanner een poederfilter wordengebruikt. Als u dergelijke stoffen opzuigt, kan hetpoederfilter stuk gaan.

Gebruik van het poederfilter:

1. Verwijder de vlotterkooi en vlotter door de bouteu eruit te draaien.
   ▶ Fig.13: 1. Vlotter 2. Vlotterkooi
2. Plaats het voorfilter in de tank door de montagepositioniemarkeringen uit te lijnen.
3. Breng de demper aan op het poederfilter en plaats ze cervolgens in het voorfilter door de montagepositiemarkeringen uit te lijnen.
4. Breng ten slotte het tankdeksel aan en vergrendel het.

Fig.14: 1. Tankdeksel 2. Poederfilter (HEPA)

1. Demper 4. Voorfilter 5. Tank
2. Montagepositiemarkeringen

KENNISGEVING: Alvorens het poederfilter te gebruiken, verzekert u zich ervan dat het voorfilter en de demper tezamen worden gebruikt. Het is Niet toegestaan om het poederfilter alleen te gebruiken.

Het waterfilter aanbrengen

Optioneel accessione voor het model met een doekfilter

ALET OP: Zuig nooit water of nat stof op zonder dat de vlotter en het doekfilter of het waterfilter is aangebracht.
ALET OP: Om nat stof op te zuigen, zorgt u ervoor dat de vlotterkooi en de vlotter zijn aangebracht in de stofzuiger.
ALET OP: Bij het aanbrengen van het waterfilter in de tank, zorgt u ervoor dat dit strak staat bij de opening van de tank zodat de haak van het waterfilter stevig aangrijpt in de tankopening, en er geen ruimte zitussen het waterfilter en de tank.

Om alleen water of nat stof op te zuigen, is het waterfilter beter geschikt dan het doekfilter.

Lijn bij het aanbrengen van het waterfilter zijn montagepositioniemarkeringuit met die op de tank.

Fig.15: 1. Waterfilter 2. Tank
3. Montagepositiemarkeringen

OPMERKING: Wij adviseren u het waterfilter te gebruiken wonneer u herhaaldelijk groe hoeveelheden water opzuiigt. Anders za, in geval van een doekfilter, de zuigkracht worden verlaagd.

De papieren stofzak aanbrengen

Optioneel accessoire

WAARSCHUWING: Bij gebruik van een papieren stofzak, gebruikt u daarnaast ook het doekfilter of voorfilter, welke vooraf is aangebracht in de stofzuiger. Als u het doekfilter/voorfilter Niet tegelijkertijd ermee gebruikt, kan een ongebruikelijk geluid en warmte worden veroorzaakt, waardoor brand kan ontstaan.

ALET OP: (Voor het model met een doekfilter)

• Zuig nooit water of een andere vloeistof of nat stof op wonneer een papieren stofzak worden gebruikt. Als u dergelijkke stoffen opzuigt, kan de papieren stofzak stuk gaan.
• Alvorens de papieren stofzak te gebruiken, contrôleert u of het poederfilter (optioneel accessoire), de demper (optioneel accessoire) en het voorfilter tegelijkkertijd worden gebruikt.

ALET OP: (Voor het model met een poederfilter)
- Alvorens de papieren stofzak te gebruiken, contrôleert u of het poederfilter, de demper en het voorfilter tegelijkkertijd worden gebruikt.

1. Verwijder de rubber houder.
   Fig.16: 1. Rubber houder
2. Vouw de papieren stofzakuit.
3. Lijn de opening van de papieren stofzak uit met de stofzuigopening van de stofzuiger.
4. Plaats het karton van de papieren stofzak zo ver mogelijk over de houder tot voor bij de uitstekende rand.

Fig.17: 1. Papieren stofzak 2. Houser

De polyethyleenzak aanbrengen

De stofzuiger kan ook worden gebruikt zonder een polyethyleenzak. Echter, met een polyethyleenzak is het gemakkelijker om de tank te legen zonder uw handen vies te make.

Vouw de polyethyleenzakuit in de tank. Stek hem tussen de houserplaat en de tank en trek hem rond de slanginlaatopening.

Fig.18: 1. Houserplaat 2. Polyethyleenzak

Vouw de zak over de bovenrand van de tank zodat derand van het doekfilter/voorfilter goed op de tank past en de zak stevig vastklemt.

Fig.19: 1.Doekfilter/voorfilter

OPMERKING: U Aunt een polyethyleenzakuit de winkel gebruiken. Wij adviseren een zak met een dikte van 0,04 mm of meer te gebruiken.

OPMERKING: Bij een te grote hoeveelheid stof, za de zak gemakkelijk scheuren, dus verrangt u de zak wanner deze pas half vol zit.

De polyethyleenzak legen

WAARSCHUWING: Zorg er aktijd voor dat de stofzuiger is uitgeschakeld, de stekker uit het stopcontact is getrokken en de accu's zich verwijderd voordat u de polyethyleenzak leegt. Als u dit Niet doet,(Int, u een elektrische schok krijgen en kan ernstig persoonlijk letsel ontstaan.
ALET OP: Oefen geen sterke schokken uit op de vlotterkooi en de tank. Als u een große schok uitoefent, können verrormingen van en schade aan de onderdelen ontstaan.
ALET OP: Leeg de tank minstens eenmaal per dag, al is dit afhankelijk van de opgezogen hoeveelheid stof in de tank. Anders za de zuigkracht afnemen en kan de motor defect raken.
ALET OP: Pak de haak Niet vast wanner u de tank leegt. Als u de haak vastpakt, kan de haak afbreken.

Ontgrendel het tankdeksel en til hem op. Schud het stof van het doekfilter/voorfilter af en haal cervolgens de polyethyleenzak uit de tank.

Fig.20

OPMERKING: Haal bij het legen de polyethyleenzak voorzichtig uit de tank zodat de polyethyleenzak Niet achechter het uitsteeksel binnenin de tank blijf haken en scheurt.

OPMERKING: Leeg de polyethyleenzak voordat deze vol is. Te veel stof in de tank kan ertoe leiden dat de polyethyleenzak scheurt.

De gereedschapsbak aanbrengen

1. Ontgrendel de vergrendeling van het accudeksel en open het accudeksel.
2. Plaats de rails van de gereedschapsbak in de groeven van de behuizing.
3. Sluit de accudeksen en vergrendel hem.

Fig.21

De gereedschapsbak is handig om accu's, verlengkabels, buizen of aansluitmonden mee te nemen.

Fig.22

De slang aansluiten

KENNISGEVING: U mag de slang Niet forceren of erop gaan staan. Trek de stofzuiger nooit mee aan de slang. Door de slang te forceren, erop te staan of eraan te trekken, kan hij kapot gaan of cervormen.

KENNISGEVING: Wanner groit afval wordt opgezogen, zoals houtkrullen, cementkorrels of soortgelijk afval anders dan zeer Klein afval, gebruikt u de slang met een binnendiameter van 38~mm (optioneel accessoire). Als u de slang met een binnendiameter van 28~mm (optioneel accessoire) gebruikt, kan de slang verstopt en beschadigd raken.

Steek de slang in de inlaatopening van de tank en draai hem rechtsom tot hij worden vergrendeld.

Fig.23

ONDERHOUD

ALET OP: Zorg.altijd dat de stofzuiger is uittgeschakeld, de stekker uit het stopcontact is getrokken en de accu's+zijn verwijderd alvorens te beginnen met inspectie of onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijk. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

Het netsnoer opbergen

U kunt het netsnoer rond de gereedschapsbak wikkelen.

Fig.24

Bewaren van accessoires

De buizen können in de buisholder worden geplaatst wanneer de stofzuiger gedurende een korteijd nicht worden gebruikt.

Fig.25

Fig.26

De slang kan rond het gereedschap worden gewikkeld door de uiteinden in elkaar te steken.

Fig.27

Het doekfilter schoonmake

Alleen voor het model met een doekfilter

Een verstopt doekfilter veroorzaakt slechte zuigprestaties.

Maak het doekfilter regelmatig schoon.

Om stof en deeltjes die vastzitten aan het doekfilter te verwijderen, schudt u de onderrand van het frame meerdere keren snel heb en weer.

Het poederfilter (HEPA) en Voorfilter schoonmaken

Alleen voor het model met een poederfilter

Een verstopt poederfilter, voorfilter en demper veroorzaakt slechte zuigprestaties. Maak de filters en demper regelmatig schoon.

Om stof en deeltjes die vastzitten aan de filters te verwijderen, schudt u de onderrand van het frame meer-dere keren snel heb en weer.

Fig.29

Was af en toe het poederfilter in water, spoel het en waar het goed drogen in de schaduw voordat u het weer gebruikt. Was de filters nooit in een wasmachine.

OPMERKING: Schrob of kras het poederfilter, het voorfilter of de demper nooit met harde voorwerpen, zoals een borstel of een schuurspons.

OPMERKING: De filters verslieten na verloop vanarend. Wij adviseren u ze in reserve paraat te houden.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letse. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijkke Makita-servicecentrum.

Slang
Voorste aansluitstuk (22, 24, 38)
- Rechte bisher
Hoekmondstuk
- Ronde borstel
- Poederfilter, HEPA (voor droog stof)
- Demper
- Voorfilter
- Mondstuk compleet
- Bochtbuis
Polyethyleenzak
Papieren stofzak
- Houderset
Waterfilter (alleen voor het model met een doekfilter)
Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst+kennen bijinbegrepen in de doos van het gereedschap alsstandaard toebehoren. Deze kuren van land tot landverschillen.

ADVERTENCIA

Beskytse mod afladning
