GEBRUIKSAANWIJZING Basic 22024 OF Silent METABO

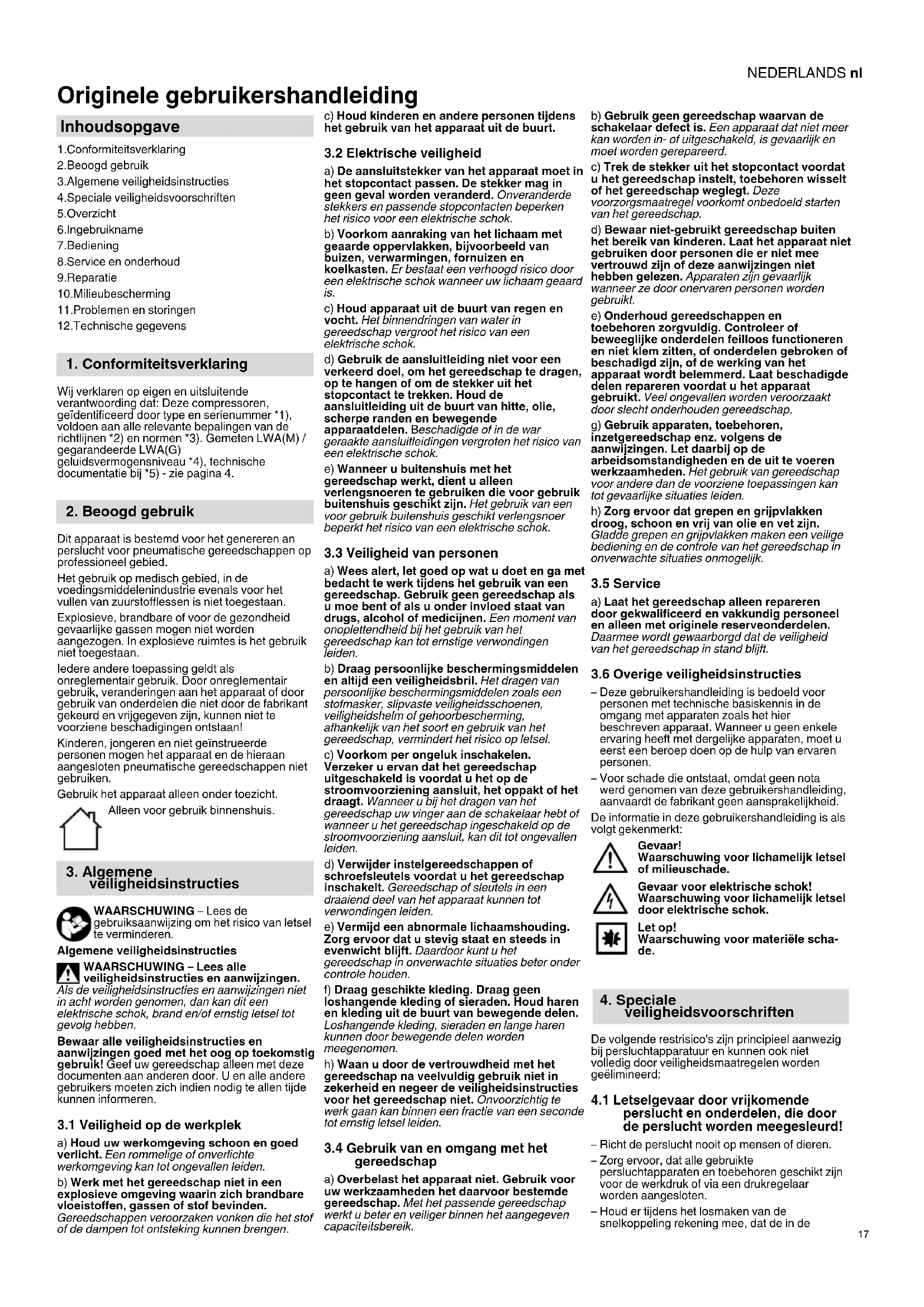

Originele gebruikershandleiding 1.Conformiteitsverklaring 2.Beoogd gebruik 3.Algemene veiligheidsinstructies 4.Speciale veiligheidsvoorschriften 5.Overzicht 6.Ingebruikname 7.Bediening 8.Service en onderhoud 9.Reparatie 10.Milieubescherming 11.Problemen en storingen 12.Technische gegevens Wij verklaren op eigen en uitsluitende verantwoording dat: Deze compressoren, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Gemeten LWA(M) / gegarandeerde LWA(G) geluidsvermogensniveau *4), technische documentatie bij *5) - zie pagina 4. Dit apparaat is bestemd voor het genereren an perslucht voor pneumatische gereedschappen op professioneel gebied. Het gebruik op medisch gebied, in de voedingsmiddelenindustrie evenals voor het vullen van zuurstofflessen is niet toegestaan. Explosieve, brandbare of voor de gezondheid gevaarlijke gassen mogen niet worden aangezogen. In explosieve ruimtes is het gebruik niet toegestaan. Iedere andere toepassing geldt als onreglementair gebruik. Door onreglementair gebruik, veranderingen aan het apparaat of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan! Kinderen, jongeren en niet geïnstrueerde personen mogen het apparaat en de hieraan aangesloten pneumatische gereedschappen niet gebruiken. Gebruik het apparaat alleen onder toezicht. Alleen voor gebruik binnenshuis. WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen. Algemene veiligheidsinstructies WAARSCHUWING – Lees alle veiligheidsinstructies en aanwijzingen. Als de veiligheidsinstructies en aanwijzingen niet in acht worden genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik! Geef uw gereedschap alleen met deze documenten aan anderen door. U en alle andere gebruikers moeten zich indien nodig te allen tijde kunnen informeren.

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het apparaat uit de buurt.

3.2 Elektrische veiligheid

a) De aansluitstekker van het apparaat moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Onveranderde stekkers en passende stopcontacten beperken het risico voor een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd apparaat uit de buurt van regen en vocht. Het binnendringen van water in gereedschap vergroot het risico van een elektrische schok. d) Gebruik de aansluitleiding niet voor een verkeerd doel, om het gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van hitte, olie, scherpe randen en bewegende apparaatdelen. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met het gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis geschikt zijn. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.

3.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met bedacht te werk tijdens het gebruik van een gereedschap. Gebruik geen gereedschap als u moe bent of als u onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van het soort en gebruik van het gereedschap, vermindert het risico op letsel. c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, het oppakt of het draagt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van het apparaat kunnen tot verwondingen leiden. e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. h) Waan u door de vertrouwdheid met het gereedschap na veelvuldig gebruik niet in zekerheid en negeer de veiligheidsinstructies voor het gereedschap niet. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het

gereedschap a) Overbelast het apparaat niet. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het passende gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen gereedschap waarvan de schakelaar defect is. Een apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d) Bewaar niet-gebruikt gereedschap buiten het bereik van kinderen. Laat het apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Apparaten zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud gereedschappen en toebehoren zorgvuldig. Controleer of beweeglijke onderdelen feilloos functioneren en niet klem zitten, of onderdelen gebroken of beschadigd zijn, of de werking van het apparaat wordt belemmerd. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap. g) Gebruik apparaten, toebehoren, inzetgereedschap enz. volgens de aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Zorg ervoor dat grepen en grijpvlakken droog, schoon en vrij van olie en vet zijn. Gladde grepen en grijpvlakken maken een veilige bediening en de controle van het gereedschap in onverwachte situaties onmogelijk.

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

3.6 Overige veiligheidsinstructies

– Deze gebruikershandleiding is bedoeld voor personen met technische basiskennis in de omgang met apparaten zoals het hier beschreven apparaat. Wanneer u geen enkele ervaring heeft met dergelijke apparaten, moet u eerst een beroep doen op de hulp van ervaren personen. – Voor schade die ontstaat, omdat geen nota werd genomen van deze gebruikershandleiding, aanvaardt de fabrikant geen aansprakelijkheid. De informatie in deze gebruikershandleiding is als volgt gekenmerkt: Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade. Gevaar voor elektrische schok! Waarschuwing voor lichamelijk letsel door elektrische schok. Let op! Waarschuwing voor materiële scha- de. De volgende restrisico's zijn principieel aanwezig bij persluchtapparatuur en kunnen ook niet volledig door veiligheidsmaatregelen worden geëlimineerd:

4.1 Letselgevaar door vrijkomende

perslucht en onderdelen, die door de perslucht worden meegesleurd! – Richt de perslucht nooit op mensen of dieren. – Zorg ervoor, dat alle gebruikte persluchtapparaten en toebehoren geschikt zijn voor de werkdruk of via een drukregelaar worden aangesloten. – Houd er tijdens het losmaken van de snelkoppeling rekening mee, dat de in de Inhoudsopgave

1. Conformiteitsverklaring

veiligheidsinstructies

persluchtslang aanwezige perslucht plotseling ontsnapt. Houd daarom het los te maken uiteinde van de persluchtslang vast. – Controleer of alle schroefverbindingen altijd stevig zijn vastgedraaid. – Voer nooit zelf reparaties uit aan het apparaat! Alleen gekwalificeerd personeel mag reparaties aan compressoren, drukvaten en pneumatische apparaten uitvoeren.

4.2 Gevaar door gesmeerde perslucht!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) – Gebruik gesmeerde perslucht uitsluitend voor pneumatisch gereedschap, dat geschikt is voor gesmeerde perslucht. – Gebruik een persluchtslang voor gesmeerde perslucht niet voor pneumatisch gereedschap, dat niet geschikt is voor gesmeerde perslucht. – Vul autobanden enz. niet met gesmeerde perslucht. – Door de dienovereenkomstige filter kunnen oliedeeltjes uit de perslucht worden verwijderd. Zo kan een door olie gesmeerde compressor ook worden gebruikt voor persluchtgereedschap, dat een olievrije perslucht behoeft.

4.3 Gevaar voor brandwonden aan de

oppervlakken van de persluchtvoerende onderdelen! – Laat het apparaat voor onderhoudswerkzaamheden afkoelen.

4.4 Gevaar voor verwondingen en

kneuzingen aan bewegende delen! – Neem het apparaat nooit in gebruik zonder gemonteerde veiligheidsvoorziening. – Houd er rekening mee, dat het apparaat na het bereiken van de minimale druk automatisch start! – Controleer of het apparaat gescheiden is van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren. – Controleer dat zich tijdens het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelen meer in het apparaat bevinden.

4.5 Gevaar door onvoldoende

persoonlijke beschermingsmiddelen! – Draag gehoorbescherming. – Draag een veiligheidsbril. – Draag tijdens stofgenererende werkzaamheden of als voor de gezondheid gevaarlijke gassen, nevel of damp ontstaat een adembescherming. – Draag geschikte werkkleding. – Draag slipvast schoeisel.

4.6 Gevaar door gebreken aan het

apparaat! – Zorg dat het elektrisch apparaat evenals de toebehoren goed onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht. – Controleer het apparaat voor iedere ingebruikname op eventuele beschadigingen: Voor het verdere gebruik van het gereedschap moeten veiligheidsuitrustingen, veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig worden onderzocht op optimaal en correct functioneren. Een beschadigd apparaat mag pas weer worden gebruikt nadat het deskundig is gerepareerd. – Controleer of de scharnierende onderdelen correct functioneren en niet klemmen. Alle onderdelen dienen juist gemonteerd te zijn en te voldoen aan alle voorwaarden om een goede werking van het elektrisch apparaat te garanderen. – Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of vervangen.

4.7 Overige veiligheidsinstructies

– Neem de bijzondere veiligheidsinstructies in de betreffende hoofdstukken in acht. – Neem eventueel de speciale richtlijnen- of ongevalpreventievoorschriften voor de omgang met compressoren en pneumatisch gereedschap van de beroepsvereniging in acht. – Neem de wettelijke voorschriften voor het gebruik van te controleren installaties in acht. – Houd er tijdens gebruik en opslag van het apparaat rekening mee, dat vrijkomend condensaat en andere hulpstoffen de omgeving kunnen verontreinigen en schade aan het milieu kunnen veroorzaken. – Houd rekening met omgevingsinvloeden.

4.8 Symbolen op het apparaat

Lees de gebruikershandleiding. Waarschuwing voor persoonlijk letsel door het aanraken van hete onderdelen. Veiligheidsbril dragen. Draag gehoorbescherming. Waarschuwing voor de automatische start. Waarschuwing voor gevaarlijke elektrische spanning. Gewaarborgde geluidsvermogensniveau.

4.9 Veiligheidsvoorzieningen

Veiligheidsventiel Het veiligheidsventiel (9) wordt geactiveerd als de toegestane maximale druk wordt overschreden. Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten. 1 Aan-/uitschakelaar 2 Manometer regeldruk 3 Manometer keteldruk 4 Drukregelaar 5 Persluchtaansluiting (snelkoppeling), geregelde perslucht 6 Depot voor het opbergen van bandenvultoebehoren en doppen van slagmoersleutels 7 Compressor 8 Luchtfilter/luchtfilterbehuizing 9 Veiligheidsventiel 10 Drukreservoir 11 Condensafvoer 12 Klembouten van de transportgreep (links en rechts) * 13 Transportgreep 14 Haak voor het ophangen van persslangen * 15 Haak voor het ophangen van persluchtgereedschap 16 Kabelhaspel 17 Clip voor het bevestigen van de kabel 18 Motorbeveiligingsschakelaar 19 Olie-afsluitdop * 20 Olieaftapplug * 21 Oliekijkglas *

• afhankelijk van model / uitvoering Opmerking: de afgebeelde toebehoren zijn niet bij de levering inbegrepen

1. Monteer de wielen zoals aangegeven (zie afb

2. Monteer de rubberen voetjes zoals

aangegeven (zie afb. B, pagina 3).

6.2 Basic 400-50 V: luchtfilterbehuizing

monteren Montage aan beide zijden van het apparaat. Zie afb. C, pagina 3.

1. Luchtfilterbehuizing (a) met de meegeleverde

bout (b), zoals aangegeven op het apparaat schroeven.

2. Luchtfilter in de luchtfilterbehuizing plaatsen.

Controleer of het condensventiel (11) gesloten is.

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Zie afb. F, pagina 3. BELANGRIJK! Na het uitpakken/vóór de eerste ingebruikname: de ingedraaide, korte TRANSPORT-afsluitdop (c) eruit draaien, verwijderen en door de meegeleverde, lange olie- afsluitdop (19) vervangen. Oliekwaliteit en -hoeveelheid (circa-opgaaf) zie hoofdstuk 12. Technische gegevens.

1. Olie-afsluitdop (19) eraf draaien.

2. Olie tot het midden van het oliekijkglas (21) of

De plaats waar het apparaat wordt neergezet moet voldoen aan de volgende eisen: – Droog, vorsvrij – Stevige, horizontale en vlakke ondergrond Gevaar! Door foutieve installatie kunnen ernstige ongelukken ontstaan. – Beveilig het apparaat tegen wegrollen, kantelen en glijden. – Veiligheidsvoorzieningen en bedieningselementen moeten vrij toegankelijk zijn. – (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Het apparaat niet op de zijkant leggen. Er kan olie uit het apparaat lekken!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Het apparaat niet op de zijkant leggen. Er kan olie uit het apparaat lekken! (Basic 250-50, Basic 300-50, Basic 400-50 V) De klembouten (12) links en rechts losdraaien, de transportgreep (13) in de voorste stand trekken en de klembouten (12) weer vastdraaien. Het apparaat met behulp van de transportgreep (13) transporteren. Verplaats het apparaat niet door aan de slang of het netsnoer te trekken.

Gevaar! Elektrische spanning. Gebruik het apparaat uitsluitend in een droge omgeving. Gebruik het apparaat alleen aan een stroombron, die voldoet aan de volgende eisen: Stopcontact moet volgens de voorschriften geïnstalleerd, geaard en getest zijn; Beveiliging conform de technische gegevens. Het snoer moet zo gelegd worden dat het de werkzaamheden niet kan bemoeilijken en dat het snoer niet beschadigd kan raken. Controleer iedere keer of het apparaat is uitgeschakeld, voordat u de netstekker in het stopcontact steekt. Het snoer moet beschermd worden tegen hitte, bijtende vloeistoffen en scherpe randen. Gebruik uitsluitend verlengsnoeren met voldoende doorsnede (zie hoofdstuk

Gebruik verlengsnoeren voor gebruik buitenshuis. Gebruik in de open lucht alleen hiervoor toegelaten en overeenkomstig gekenmerkte verlengsnoeren. Schakel de compressor niet uit door aan de netstekker te trekken, maar met behulp van de aan-/uit-schakelaar. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

7.2 Perslucht genereren

1. Apparaat met behulp van de aan-/uit-

schakelaar (1) inschakelen en afwachten, totdat de maximale keteldruk wordt bereikt (compressor wordt uitgeschakeld). De keteldruk wordt weergegeven op de keteldruk- manometer (3). Regeldruk via de drukregelaar (4) instellen. De actuele regeldruk wordt weergegeven op de regeldruk-manometer (2). Attentie! De ingestelde regeldruk mag niet hoger zijn dan de maximale werkdruk van de aangesloten pneumatische gereedschappen!

2. Persluchtslang aan de persluchtaansluiting (5)

3. Pneumatisch gereedschap aansluiten. Nu

kunt u met het pneumatisch gereedschap werken.

4. Schakel het apparaat uit, als u niet direct

verder wilt werken. Trek vervolgens de netstekker uit het stopcontact.

5. Condensaat van het drukreservoir dagelijks

via het condensventiel (11) weg laten lopen. Gevaar! Alvorens u met werkzaamheden aan het apparaat begint: Apparaat uitschakelen. Netstekker uit het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruikte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebruikte pneumatische gereedschappen en toebehoren afkoelen. Na alle werkzaamheden aan het apparaat: Alle veiligheidsvoorzieningen weer in gebruik nemen en controleren. Controleer dat zich geen gereedschap of soortgelijke meer in het apparaat bevindt. Andere dan de in dit hoofdstuk beschreven onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

8.1 Belangrijke informatie

Onderhoud en controles moeten volgens de wettelijke eisen conform de installatie en de gebruikswijze van het apparaat worden gepland en uitgevoerd. Toezichthoudende autoriteiten kunnen de indiening van de juiste documentatie verlangen.

8.2 Regelmatig onderhoud

Ledere keer voor het begin van de werkzaamheden – Persluchtslangen controleren op beschadigingen; Indien nodig vervangen. – Schroefverbindingen op goede zitting controleren en indien nodig aantrekken. – Aansluitkabel op beschadigingen controleren en indien nodig laten vervangen door een elektricien. Dagelijks – Condensaat van het drukreservoir via het condensventiel (11) weg laten lopen. Opmerking: de vorming van kleine ijsbolletjes is normaal. Na elke periode van 50 bedrijfsuren – Functionaliteit van het veiligheidsventiel (9) controleren: De ketel moet onder druk staan (bij voorkeur tenminste 80% van de maximale druk). De kartelschroef van het veiligeheidsventiel (9) met de hand tegen de klok in draaien, totdat de perslucht hoorbaar ontsnapt. Veiligheidsventiel (9) weer sluiten: de kartelschroef met de hand met de klok mee draaien, tot aan de aanslag vast draaien. Mocht er zelfs bij een volledig geopend veiligheidsventiel geen perslucht ontwijken, moet de compressor worden uitgeschakeld en mag hij vanwege de veiligheid niet verder gebruikt worden! Veiligheidsventiel (9) laten vervangen, zie hoofdstuk 9. Reparatie. – Luchtfilter (8) reinigen (zie afb. D, pagina 3). – (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Het oliepeil van de compressor via het kijkglas (21) controleren, evt. olie bijvullen. (Zie hoofdstuk 6.) Na elke periode van 250 bedrijfsuren – Luchtfilter (8) reinigen of vervangen (zie afb. D, pagina 3). Na elke periode van 500 bedrijfsuren – (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) De olie volledig via de olieaftapplug (20) aftappen en vervangen. (Zie hoofdstuk 6.) Na elke periode van 1000 bedrijfsuren – Inspectie uit laten voeren in een service- werkplaats. Hierdoor wordt de levensduur van de compressor aanzienlijk verhoogd.

8.3 Apparaat bewaren

1. Apparaat uitschakelen en netstekker eruit

2. Maak het drukreservoir en alle aangesloten

pneumatische gereedschappen drukvrij.

3. Condensaat van het drukreservoir via het

condensventiel (11) weg laten lopen.

4. Apparaat op een dergelijke manier bewaren,

dat onbevoegden het niet in gebruik kunnen nemen.

5. (Basic 200-24, Basic 250-50, Basic 300-50,

Basic 400-50 V) Het apparaat niet op de zijkant leggen. Er kan olie uit het apparaat lekken! Attentie! Het apparaat niet in de openlucht of in een vochtige omgeving bewaren. Bij vorstgevaar Attentie! Vorst (< 5 °C) brengt onherstelbare schade aan het apparaat en de toebehoren aan omdat deze altijd water bevatten! Als er kans op vorst bestaat, moet het apparaat samen met de toebehoren worden opgeborgen. Gevaar! Reparaties aan deze gereedschappen mogen alleen uitgevoerd worden door elektromonteurs! Neem voor gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Gevaar! Het condensaat uit het drukreservoir bevat olieresten en/of milieubelastende verontreinigingen. Verwijder het condensaat op een milieuvriendelijke manier via het KCA! Gevaar! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) De oude olie uit de compressor volgens voorschrift afvoeren en inleveren bij een daarvoor bedoeld inzamelstation! Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service Uitsluitend voor EU-landen: Geef uw gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Gevaar! Alvorens u met werkzaamheden aan het apparaat begint: Apparaat uitschakelen. Netstekker uit het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruikte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebruikte pneumatische gereedschappen en toebehoren afkoelen. Verdere werkzaamheden dan de in dit hoofdstuk beschreven werkzaamheden mogen alleen worden uitgevoerd door een gekwalificeerde elektricien of het service-center in uw land. Na alle werkzaamheden aan het apparaat: Alle veiligheidsvoorzieningen weer in gebruik nemen en controleren. Controleer dat zich geen gereedschap of soortgelijke meer in het apparaat bevindt. De compressor werkt niet:

• Er is geen netspanning. – Controleer het snoer, de stekker, het stopcontact en de zekering.

• De netspanning is te laag. – Gebruik verlengsnoeren met voldoende doorsnede (zie hoofdstuk 12. Technische gegevens). Als het gereedschap koud is: Verlengsnoer vermeiden. Als het gereedschap koud is: Laat de druk van het drukreservoir ontsnappen.

• De compressor werd uitgeschakeld door aan de netstekker te trekken terwijl het apparaat nog was ingeschakeld. – Compressor met behulp van de aan-/uit- schakelaar (1) in eerste instantie uitschakelen en vervolgens weer inschakelen.

• De motor is oververhit, bijv. door onvoldoende koeling (koelribben afgedekt). – Motorbeveiligingsschakelaar (18) controleren: zie afb. E, pagina 3. – Is de pen van de motorbeveiligingsschakelaar duidelijk zichtbaar, dan werd de motorbeveiligingsschakelaar geactiveerd. In dat geval: 1.) Compressor met behulp van de aan-/uit-schakelaar (1) uitschakelen. 2.) 10 seconden wachten. 3.) Motorbeveiligingsschakelaar (18) resetten door deze in te drukken. 4.) Compressor met behulp van de aan-/uit-schakelaar (1) opnieuw inschakelen. – Is de pen van de motorbeveiligingsschakelaar ingedrukt: 1.) Compressor met behulp van de aan-/uit- schakelaar (1) uitschakelen. 2.) 20 minuten wachten. 3.) Compressor met behulp van de aan-/uit-schakelaar (1) opnieuw inschakelen. Compressor draait zonder voldoende druk op te bouwen.

• Condensventiel lekt.

8. Service en onderhoud

– Controleer of het condensventiel (11) gesloten is.

• Terugslagklep lekt. – Terugslagklep in een service-werkplaats laten reviseren. Pneumatisch gereedschap krijgt niet voldoende druk.

• Drukregelaar is niet ver genoeg open gedraaid. – Drukregelaar (4) verder open draaien.

• Slangverbinding tussen compressor en pneumatisch gereedschap lekt. – Slangverbinding controleren; beschadigde onderdelen indien nodig vervangen. Toelichting op de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehouden. A =zuigkracht F =vulvermogen

eff =effectieve levering bij 80% max. druk p =max. druk V =ketelgrootte a =aantal luchtuitlaten z =aantal cilinders

=nominaal vermogen B =standaard werkingswijze U =aansluitspanning I =nominale stroom

max =max. opslag-/bedrijfstemperatuur *

min =min. opslag-/bedrijfstemperatuur ** Oil =Hoeveelheid olie en kwaliteit bij het verversen van de olie (afhankelijk van het model) m =gewicht

• = De levensduur van enkele componenten zoals bijv. de afdichting in de terugslagklep wordt duidelijk verminderd, als de compressor bij hoge temperaturen (max. opslag-/bedrijfstemperatuur en hoger) wordt gebruikt. ** = Bij temperaturen onder de min. opslag-/ bedrijfstemperatuur bestaat vorstgevaar voor het condensaat en drukreservoir. De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Typische A-gekwalificeerd geluidsniveau

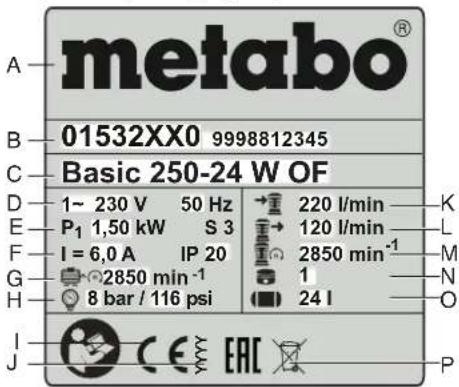

= onzekerheid Draag gehoorbescherming! Gegevens op het typeplaatje: A Fabrikant B Artikel-, versie-, serienummer C Apparaatbenaming D Aansluitspanning/frequentie E Nominaal opgenomen vermogen F Nominale stroom/beschermingsgraad G Max. toerental H Max. druk I CE-markering - Dit apparaat voldoet aan de EU-richtlijnen overeenkomstig de conformiteitsverklaring J Bouwjaar K Zuigkracht L Vulvermogen M Toerental condensator N Aantal cilinders O Ketelgrootte P Afvalsymbool (zie hoofdstuk 10.)
