INSTRUKCJA OBSŁUGI Basic 22024 OF Silent METABO

pl Oryginalna instrukcja obsługi 49

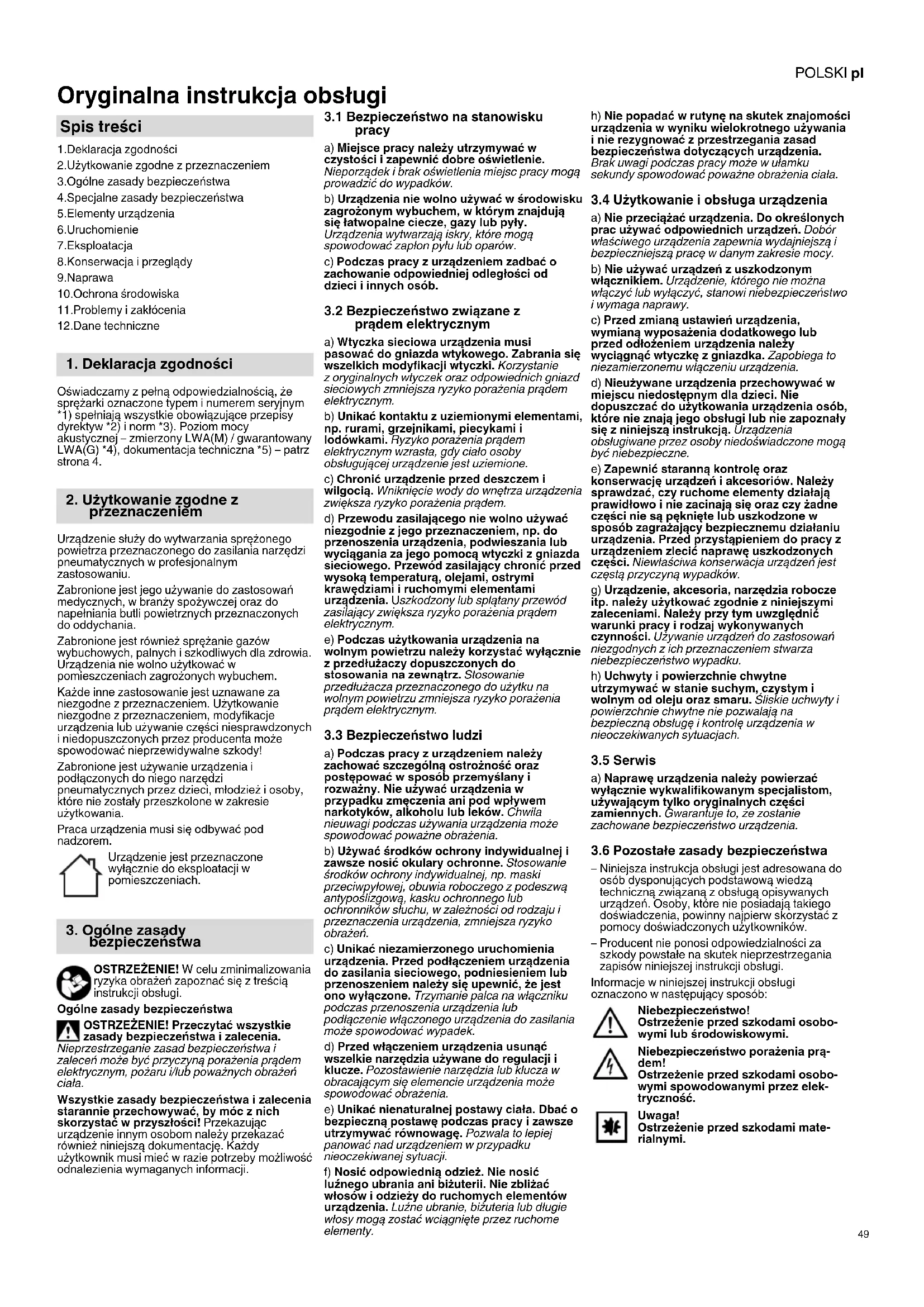

Oryginalna instrukcja obsługi

Spis treści

1. Deklaracja zgodności
2. Elementy urządzenia
3. Uruchomienie
   7.Eksploatacja
4. Konserwacja i przeglądy
5. Naprawa
   10.Ochrona środowiska
6. Problemy i zakłócenia

7. Dane techniczne

8. Użytkowanie zgodne z przeznaczeniem

3.Ogólne zasady bezpieczeństwa

1. Specjalne zasady bezpieczeństwa

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że sprężarki oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Poziom mocy akustycznej – zmierzony LWA(M) / gwarantowany LWA(G) *4), dokumentacja techniczna *5) – patrz strona 4.

2. Użytkowanie zgodne z przeznaczeniem

Urządzenie służy do wytwarzania spreżonego powietrza przeznaczonego do zasilania narzędzi pneumatycznych w profesjonalnym zastosowaniu.

Zabronione jest jego używanie do zastosowań medycznych, w branży spożywczej oraz do napełniania butli powietrznych przeznaczonych do oddychania.

Zabronione jest również sprężanie gazów wybuchowych, palnych i szkodliwych dla zdrowia. Urządzenia nie wolno użytkować w pomieszczeniach zagrożonych wybuchem.

Każde inne zastosowanie jest uznawane za niezgodne z przeznaczeniem. Użytkowanie niezgodne z przeznaczeniem, modyfikacje urządzenia lub używanie części niesprawdzonych i niedopuszczonych przez producenta może spowodować nieprzewidywalne szkody!

Zabronione jest używanie urządzenia i podłączonych do niego narzędzi pneumatycznych przez dzieci, młodzież i osoby, które nie zostały przeszkolone w zakresie użytkowania.

Praca urządzenia musi się odbywać pod nadzorem.

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

3. Ogólne zasady bezpieczeństwa

OSTRZEŻENIE! W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE! Przeczytać wszystkie zasady bezpieczeństwa i zalecenia.

Nieprzestrzeganie zasad bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/łub poważnych obrażeń ciała.

Wszystkie zasady bezpieczeństwa i zalecenia starannie przechowywać, by móc z nich skorzystać w przyszłości! Przekazując urządzenie innym osobom należy przekazać również niniejszą dokumentację. Każdy użytkownik musi mieć w razie potrzeby możliwość odnalezienia wymaganych informacji.

3.1 Bezpieczeństwo na stanowisku pracy

a) Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak oświetlenia miejsc pracy mogą prowadzić do wypadków.
b) Urządzenia nie wolno używać w środowisku zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Urządzenia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Podczas pracy z urządzeniem zadbać o zachowanie odpowiedniej odległości od dzieci i innych osób.

3.2 Bezpieczeństwo związane z prądem elektrycznym

a) Wtyczka sieciowa urządzenia musi pasować do gniazda wtykowego. Zabrania się wszelkich modyfikacji wtyczki. Korzystanie z oryginalnych wtyczek oraz odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem elektrycznym.
b) Unikać kontaktu z uziemionymi elementami, np. rurami, grzejnikami, piecykami i lodówkami. Ryzyko porażenia prądem elektrycznym wzrasta, gdy ciało osoby obsługującej urządzenie jest uziemione.
c) Chronić urządzenie przed deszczem i wilgocią. Wniknięcie wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.
d) Przewodu zasilającego nie wolno używać niezgodnie z jego przeznaczeniem, np. do przenoszenia urządzenia, podwieszania lub wyciągania za jego pomocą wtyczki z gniazda sieciowego. Przewód zasilający chronić przed wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzony lub splątany przewód zasilający zwiększa ryzyko porażenia prądem elektrycznym.
e) Podczas użytkowania urządzenia na wolnym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie przedłużacza przeznaczonego do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

3.3 Bezpieczeństwo ludzi

a) Podczas pracy z urządzeniem należy zachować szczególną ostrożność oraz postępować w sposób przemyślany i rozważny. Nie używać urządzenia w przypadku zmeczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania urządzenia może spowodować poważne obrażenia.
b) Używać środków ochrony indywidualnej i zawsze nosić okulary ochronne. Stosowanie środków ochrony indywidualnej, np. maski przeciwpyłowej, obuwia roboczego z podeszwa antypoślizgową, kasku ochronnego lub ochronników słuchu, w zależności od rodzaju i przeznaczenia urządzenia, zmniejsza ryzyko obrażeń.
c) Unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem urządzenia do zasilania sieciowego, podniesieniem lub przenoszeniem należy się upewnić, że jest ono wyłączone. Trzymanie palca na włączniku podczas przenoszenia urządzenia lub podłączenie włączonego urządzenia do zasilania może spowodować wypadek.
d) Przed włączeniem urządzenia usunąć wszelkie narzędzia używane do regulacji i klucze. Pozostawienie narzędzia lub klucza w obracającym się elemencie urządzenia może spowodować obrażenia.
e) Unikać nienaturalnej postawy ciała. Dbać o bezpieczną postawę podczas pracy i zawsze utrzymywać równowągę. Pozwala to lepiej panować nad urządzeniem w przypadku nieoczekiwanej sytuacji.

f) Nosić odpowiednią odzież. Nie nosić luźnego ubrania ani bizuterii. Nie zbliżać włosów i odzieży do ruchomych elementów urządzenia. Luźne ubranie, bizuteria lub długie włosy mogą zostać wciągnięte przez ruchome elementy.

h) Nie popadać w rutynę na skutek znajomości urządzenia w wyniku wielokrotnego używania i nie rezygnować z przestrzegania zasad bezpieczeństwa dotyczących urządzenia. Brak uwagi podczas pracy może w ułamku sekundy spowodować poważne obrażenia ciała.

3.4 Użytkowanie i obsługa urządzenia

a) Nie przeciązać urządzenia. Do określonych prac używać odpowiednich urządzeń. Dobór właściwego urządzenia zapewnia wydajniejszą i bezpieczniejszą pracę w danym zakresie mocy.

b) Nie używać urządzeń z uszkodzonym włącznikiem. Urządzenie, którego nie można włączyć lub wyłączyć, stanowi niebezpieczeństwo i wymaga naprawy.

c) Przed zmianą ustawień urządzenia, wymianą wyposażenia dodatkowego lub przed odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazdką. Zapobiega to niezamierzonemu włączeniu urządzenia.

d) Nieużywane urządzenia przechowywać w miejscu niedostępnym dla dzieci. Nie dopuszczać do użytkowania urządzenia osób, które nie znają jego obsługi lub nie zapoznały się z niniejszą instrukcją. Urządzenia obsługiwane przez osoby niedoświadczone mogą być niebezpieczne.

e) Zapewnić staranną kontrolę oraz konserwację urządzeń i akcesoriów. Należy sprawdzać, czy ruchome elementy działają prawidłowo i nie zacinają się oraz czy żadne części nie są pęknięte lub uszkodzone w sposób zagrażający bezpiecznemu działaniu urządzenia. Przed przystąpieniem do pracy z urządzeniem zlecić naprawę uszkodzonych części. Niewłaściwa konserwacja urządzeń jest częstą przyczyną wypadków.

g) Urządzenie, akcesoria, narzędzia robocze itp. należy użytkować zgodnie z niniejszymi zaleceniami. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanych czynności. Używanie urządzeń do zastosowań niezgodnych z ich przeznaczeniem stwarza niebezpieczeństwo wypadku.

h) Uchwyty i powierzchnie chwytne utrzymywać w stanie suchym, czystym i wolnym od oleju oraz smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę urządzenia w nieoczekiwanych sytuacjach.

3.5 Serwis

a) Naprawę urządzenia należy powierzać wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych. Gwarantuje to, że zostanie zachowane bezpieczeństwo urządzenia.

3.6 Pozostałe zasady bezpieczeństwa

– Niniejsza instrukcja obsługi jest adresowana do osób dysponujących podstawową wiedzą techniczną związaną z obsługą opisywanych urządzeń. Osoby, które nie posiadają takiego doświadczenia, powinny najpierw skorzystać z pomocy doświadczonych użytkowników.
– Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieprzestrzegania zapisów niniejszej instrukcji obsługi.
Informacje w niniejszej instrukcji obsługi oznaczono w następujący sposób:

Niebezpieczeństwo! Ostrzeżenie przed szkodami osobowymi lub środowiskowymi.

Niebezpieczeństwo porażenia prądem! Ostrzeżenie przed szkodami osobowymi spowodowanymi przez elektryczność.

Uwaga! Ostrzeżenie przed szkodami mate- rialnymi.

4. Specjalne zasady bezpieczeństwa

Podczas użytkowania urządzeń pneumatycznych istnieją następujące ryzyka resztkowe, których nie są w stanie całkowicie wyeliminować nawet elementy zabezpieczające:

4.1 Niebezpieczeństwo obrażeń wskutek wydobywającego się pod ciśnieniem sprężonego powietrza oraz elementów, które mogą zostać odrzucone przez sprężone powietrze!

– Nigdy nie kierować strumienia sprężonego powietrza w stronę ludzi ani zwierząt.
– Upewnić się, że wszystkie używane urządzenia pneumatyczne i akcesoria są przeznaczone do pracy z ciśnieniem roboczym lub są podłączone poprzez reduktor ciśnienia.
- Podczas rozłączania szybkołączy pamiętać, że z węża pneumatycznego gwałtownie wydobędzie się zawarte w nim spreżone powietrze. Mocno trzymać odłączaną końcówkę węża pneumatycznego.
– Sprawdzić, czy wszystkie złącza gwintowe są mocno dokręcone.
– Nie naprawiać urządzenia samodzielnie! Naprawy sprężarek, zbiorników ciśnieniowych i urządzeń pneumatycznych mogą być wykonywane wyłącznie przez specjalistów.

4.2 Zagrożenie ze strony sprężonego powietrza zawierającego olej! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

– Smarowane spreżone powietrze wolno stosować wyłącznie do narzędzi pneumatycznych przeznaczonych do używania ze smarowanym spreżonym powietrzem.
– Nie używać węża pneumatycznego przeznaczonego do stosowania z naolejonym spreżonym powietrzem do narzędzi pneumatycznych, które nie są przeznaczone do używania z naolejonym powietrzem.
– Nie napełniać smarowanym sprężonym powietrzem opon samochodowych itp.
– Odpowiednie filtry umożliwiają oczyszczenie sprężonego powietrza z drobinek oleju. Dzięki temu sprężarkę smarowaną olejem można stosować z narzędziami pneumatycznymi wymagającymi powietrza wolnego od oleju.

4.3 Ryzyko oparzenia w kontakcie z elementami przewodzącymi sprężone powietrze!

– Przed rozpoczęciem konserwacji odczekać do ostygnięcia urządzenia.

4.4 Niebezpieczeństwo obrażeń ciała i zmiażdżenia przez ruchome elementy!

– Nie uruchamiać urządzenia ze zdemontowanymi elementami ochronnymi.
– Pamiętać, że urządzenie uruchamia się automatycznie po spadku ciśnienia do poziomu minimalnego! – Przed rozpoczęciem konserwacji upewnić się, że urządzenie jest odłączone od zasilania sieciowego.
– Upewnić się przed włączeniem (np. po skończeniu prac konserwacyjnych), że w urządzeniu nie ma już żadnych narzędzi roboczych ani lużnych elementów.

4.5 Niebezpieczeństwo spowodowane niewystarczającymi środkami ochrony indywidualnej!

– Nosić ochronniki słuchu.
– Nosić okulary ochronne.
– W przypadku prac powodujących zapylenie lub powstawanie szkodliwych dla zdrowia gazów, oparów lub mgły nosić maskę oddechową.
– Nosić odpowiednią odzież roboczą.
– Nosić obuwie antypoślizgowe.

4.6 Niebezpieczeństwo spowodowane wadami urządzenia!

– Starannie dbać o urządzenie i jego osprzęt. Przestrzegać przepisów dotyczących konserwacji.
– Każdorazowo przed użyciem sprawdzić urządzenie pod kątem ewentualnych uszkodzeń. Przed kontynuwaniem pracy z użyciem urządzenia należy starannie sprawdzić jego elementy zabezpieczające i ochronne oraz nieznacznie uszkodzone części pod kątem prawidłowego i zgodnego z przeznaczeniem działania. Uszkodzone urządzenie wolno ponownie użytkować dopiero po naprawieniu przez specjalistę.
– Sprawdzić, czy ruchome elementy działają prawidłowo i nie zacinają się. Wszystkie elementy muszą być prawidłowo zamontowane i spełniać wszystkie warunki do zapewnienia prawidłowej pracy urządzenia.
– Uszkodzone części lub elementy zabezpieczające należy prawidłowo naprawić lub wymienić w autoryzowanym specjalistycznym warsztacie.

4.7 Pozostałe zasady bezpieczeństwa

– Przestrzegać specjalnych wskazówek bezpieczeństwa zamieszczonych w poszczególnych rozdziałach.
– Przestrzegać ewentualnych przepisów branżowych i przepisów BHP dotyczących użytkowania sprężarek i narzędzi pneumatycznych.
– Przestrzegać ustawowych przepisów dotyczących eksploatacji urządzeń podlegających nadzorowi technicznemu.
- Podczas użytkowania i przechowywania urządzenia należy pamiętać, że wyciekający kondensat i inne materiały eksploatacyjne mogą spowodować zanieczyszczenia i szkody ekologiczne.
– Podczas pracy uwzględniać czynniki zewnętrzne.

4.8 Symbole umieszczone na urządzeniu

Przeczytać instrukcję obsługi.

Ostrzeżenie przed obrażeniami wskutek kontaktu z gorącymi elementami.

Nosić okulary ochronne.

Nosić ochronniki słuchu.

Ostrzeżenie przed automatycznym rozruchem.

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym.

Gwarantowany poziom mocy akustycznej.

4.9 Urządzenia zabezpieczające

Zawór bezpieczeństwa

Zawór bezpieczeństwa (9) otwiera się, gdy zostanie przekroczone dopuszczalne ciśnienie maksymalne.

5. Elementy urządzenia

Patrz strona 2. Rysunki, jako przykład, dotyczą wszystkich urządzeń.

1 Włącznik/wyłącznik
2 Manometr regulacji ciśnienia
3 Manometr ciśnienia wewnątrz zbiornika
4 Regulator ciśnienia
5 Przyłącze wyregulowanego sprężonego powietrza (szybkozłącze)
6 Skład do przechowywania akcesoriów do pistoletów do pompowania opon i kluczy nasadowych do wkrętarek udarowych
7 Sprężarka

8 Filtr powietrza / obudowa filtra powietrza
9 Zawór bezpieczeństwa
10 Zbiornik ciśnieniowy
11 Spust kondensatu
12 Šruby zaciskowe uchwytu transportowego (z lewej i z prawej) *
13 Uchwyt transportowy
14 Zaczep do przechowywania węży ciśnieniowych *
15 Zaczep do przechowywania narzędzi pneumatycznych
16 Zwijacz przewodu
17 Zacisk do mocowania kabla
18 Wyłącznik ochronny silnika
19 Śruba zamykająca zbiornika oleju *
20 Sruba spustowa oleju
21 Wziernik poziomu oleju *
* w zależności od modelu/wyposażenia
Wskazówka: przedstawione akcesoria nie znajdują się w zakresie dostawy

6. Uruchomienie

6.1 Montaż

1. Zamontować kółka w sposób pokazany na rysunku (patrz rys. A, strona 3).
2. Zamontować gumowe nóżki w sposób pokazany na rysunku (patrz rys. B, strona 3).
   Montaż po obu stronach urządzenia. Patrz rys. C, strona 3.
3. Obudowę filtra powietrza (a) przykręcić do urządzenia dostarczoną śrubą (b), w sposób pokazany na rysunku.
4. Umieścić filtr powietrza w obudowie filtra powietrza.
5. Zamknąć pokrywę.

6.2 Basic 400-50 V: montaż obudowy filtra powietrza

6.3 Kontrola spustu kondensatu

Sprawdzić, czy spust kondensatu (11) jest zamknięty.

6.4 Włać olej

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

Patrz rys. F, str. 3.

WAŻNE! Po rozpakowaniu / przed pierwszym użyciem: wykręcić wkręconą krótką śrubę zamykającą (ZABEZPIĘCZENIE

TRANSPORTOWE) (c) i poddać utylizacji, a następnie wkręcić dostarczoną długą śrubę zamykającą zbiornika oleju (19).

Parametry i ilość oleju (wartość przybliżona) podano w rozdziale 12. Dane techniczne.

1. Wykręcić śrubę zamykającą zbiornika oleju (19).

2. Włać taką ilość oleju, aż jego poziom sięgnie środka wziernika poziomu oleju (21) lub specjalnego oznaczenia.

3. Ponownie wkręcić śrubę zamykającą zbiornika oleju (19).

6.5 Ustawienie

Miejsce ustawienia urządzenia musi spełniać następujące wymagania:

– suche, zabezpieczone przed ujemnymi temperaturami

– stabilne, poziome i równe podłoże

Niebezpieczeństwo!

Nieprawidłowe ustawienie może prowadzić do poważnych wypadków.

– Zabezpieczyć urządzenie przed stoczeniem, wywróceniem i przesunięciem.

– Urządzenia zabezpieczające i elementy obstługowe muszą być w każdej chwili łatwo dostępne.

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Nie układać urządzenia na boku. Możliwy wyciek oleju!

6.6 Transport

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Nie układać urządzenia na boku. Możliwy wyciek oleju!

(Basic 250-50, Basic 300-50, Basic 400-50 V) Poluzować śruby zaciskowe (12) z lewej i z prawej strony, przeciągnąć uchwyt transportowy (13) do pozycji przedniej, ponownie dokręcić śruby zaciskowe (12).

Do transportowania urządzenia używać uchwytu transportowego (13). Nie ciągnąć urządzenia za wąż ani za przewód zasilający.

7. Eksploatacja

7.1 Zasilanie sieciowe

Niebezpieczeństwo! Napięcie /czne.

Urządzenie wolno użytkować wyłącznie w suchym otoczeniu.

Podczas eksploatacji urządzenia korzystać jedynie ze źródła prądu, które spełnia następujące wymągania: przepisowo zainstalowane, uziemione i sprawdzone gniazda wtykowe; zabezpieczenie zgodne z danymi technicznymi.

Kabel sieciowy układać w sposób nieutrudniający pracy i uniemożliwiający jego uszkodzenie. Każdorazowo przed włączeniem wtyczki do gniazdka sieciowego sprawdzić, czy urządzenie jest wyłączone.

Chronić kabel sieciowy przed wysoką temperaturą, agresywnymi cieczami i ostrymi krawędziami.

Używać wyłącznie przedłużaczy o dostatecznym przekroju żył (patrz rozdział 12. Dane techniczne).

Stosować przedłużacze przeznaczone do pracy poza pomieszczeniami. Poza pomieszczeniami stosować tylko dopuszczone i odpowiednio oznakowane przedłużacze.

Nie wyłącać sprężarki poprzez wyciągnięcie wtyczki z gniazdka, lecz używając włącznika/ wyłącznika.

Na zasilaniu elektrycznym zainstalować wyłącznik różnicowopрядowy (RCD) o maks. prądzie wyzwalającym 30 mA.

7.2 Wytwarzanie sprężonego powietrza

1. Włączyć urządzenie włącznikiem/ wyłącznikiem (1) i odczekać do osiągnięcia maksymalnego ciśnienia wewnątrz zbiornika (automatyczne wyłączenie spreżarki). Ciśnienie w zbiorniku można odczytać na manometrze ciśnienia wewnątrz zbiornika (3).

Za pomocą regulatora ciśnienia (4) ustawić wymagane ciśnienie. Aktualną wartość wyregulowanego ciśnienia można odczytać na manometrze regulacji ciśnienia (2).

Uwaga!

Ustawiona wysokość wyregułowanego ciśnienia nie może być wyższa niż maksymalne ciśnienie robocze podłączonych narzędzi pneumatycznych!

1. Podłączyć wąż pneumatyczny do przyłącza spreżonego powietrza (5).
2. Podłączyć narzędzie pneumatyczne. W tym momencie można rozpocząć pracę z użyciem narzędzia pneumatycznego.
3. Zamierzając przerwać pracę na dłuższy czas należy wyłączyć urządzenie. Następnie wyjąć również wtyczkę sieciową.
4. Codziennie należy spuszczać kondensat ze zbiornika ciśnieniowego poprzez spust kondensatu (11).

8. Konserwacja i przeglądy

Niebezpieczeństwo!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu:

Wyłączyć urządzenie. Wyciągnąć wtyczkę z gniazda. Odczekać do całkowitego zatrzymania urządzenia. Upewnić się, że w urządzeniu oraz wszystkich używanych narzędziach pneumatycznych i elementach osprzętu zostało zredukowane ciśnienie.

Odczekać do ostygnięcia urządzenia oraz wszystkich używanych narzędzi pneumatycznych i osprzętu.

Po ukończeniu wszelkich prac przy urządzeniu:

Ponownie włączyć wszystkie elementy zabezpieczające i sprawdzić ich działanie. Upewnić się, że wewnątrz urządzenia nie ma żadnych narzędzi ani innych podobnych przedmiotów.

Inne prace konserwacyjne lub naprawcze, niż opisane w niniejszym rozdziale, mogą być przeprowadzane wyłącznie przez wykwalifikowanych pracowników.

8.1 Ważne informacje

Przeglady i prace konserwacyjne należy planować i przeprowadzać zgodnie z wymogami ustawowymi, odpowiednio do lokalizacji i sposobu eksploatacji urządzenia.

Organy nadzoru mogą żądać okazania odpowiedniej dokumentacji.

8.2 Regularna konserwacja

Każdorazowo przed rozpoczęciem pracy

– Sprawdzić węże pneumatyczne pod kątem uszkodzeń, w razie potrzeby wymienić.
– Sprawdzić prawidłowe dokręcenie złącz gwintowych, w razie potrzeby dokręcić.
– Sprawdzić kabel sieciowy pod kątem uszkodzeń, w razie potrzeby zlecić wymianę elektrykowi.

Codziennie

– Spuścić kondensat ze zbiornika ciśnieniowego poprzez spust kondensatu (11). Informacja powstawanie małych drobinek lodu jest zjawiskiem normalnym.

Co 50 godzin roboczych

– Sprawdzić działanie zaworu bezpieczeństwa (9): Zbiornik musi być pod ciśnieniem (najlepiej co najmniej 80% ciśnienia maksymalnego). Ręcznie obracać śrubę radełkowaną zaworu bezpieczeństwa (9) w kierunku przeciwnym do ruchu wskazówek zegara, aż będzie słychać wypływ sprężonego powietrza. Ponownie zamknąć zawór bezpieczeństwa (9): dokręcić ręcznie śrubę radełkowaną zgodnie z ruchem wskazówek zegara do oporu. Jeżeli sprężone powietrze nie wydostaje się nawet przy całkowicie otwartym zaworze bezpieczeństwa, wyłączyć sprężarkę i zaprzestać jej używania ze względów bezpieczeństwa! Zlecić wymianę zaworu bezpieczeństwa (9), patrz rozdział 9. Naprawa.

– Oczyscić filtr powietrza (8) (patrz rys. D, strona 3).

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Sprawdzić poziom oleju w sprężarce na wzierniku poziomu oleju (21), w razie potrzeby uzupełnić. (Patrz rozdział 6.)

Co 250 godzin roboczych

– Oczyścić lub wymienić filtr powietrza (8) (patrz rys. D, strona 3).

Co 500 motogodzin

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Całkowicie spuścić olej przez śrubę spustową oleju (20), a następnie włać nowy olej. (Patrz rozdział 6.)

Po 1000 godzin roboczych

– Zlecić przegląd w specjalistycznym warsztacie. Przestrzeganie tej procedury pozwala znacząco wydłużyć żywotność sprężarki.

8.3 Przechowywanie urządzenia

1. Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.
2. Zredukować ciśnienie w zbiorniku ciśnieniowym i wszystkich podłączonych narzędziach pneumatycznych.
3. Spuścić kondensat ze zbiornika ciśnieniowego poprzez spust kondensatu (11).
4. Przechowywać urządzenie w sposób uniemożliwiający jego uruchomienie przez osoby nieupoważnione.
5. (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Nie układać urządzenia na boku. Możliwy wyciek oleju!

Uwaga!

Nie przechowywać urządzenia bez odpowiedniego zabezpieczenia na powietrzu ani w wilgotnym otoczeniu.

W przypadku ryzyka zamarznięcia

Uwaga!

Niska temperatura (< 5°C) powoduje uszkodzenie urządzenia i osprzętu, ponieważ zawsze znajduje się w nich woda! W przypadku zagrożenia ujemnymi temperaturami zdemontować urządzenie wraz z akcesoriami i przechować w miejscu zabezpieczonym przed mrozem.

9. Naprawa

Niebezpieczeństwo!

Napraw urządzenia mogą dokonywać wyłącznie elektrycy!

W sprawie napraw urządzeń Metabo należy zwracać się do przedstawicielstwa Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

10. Ochrona środowiska

Niebezpieczeństwo!

Kondensat spuszczany ze zbiornika ciśnieniowego zawiera pozostałości oleju i/lub zanieczyszczenia szkodliwe dla środowiska. Przekazać kondensat do przepisowej utylizacji za pośrednictwem odpowiednich punktów zbierania odpadów!

Niebezpieczeństwo!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Zużyty olej ze sprężarki przekazać do przepisowej utylizacji za pośrednictwem odpowiedniego punktu zbierania odpadów! Przestrzegać krajowych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów.

Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com

Dotyczy tylko państw UE: nie wolno wyrzucać urządzeń wraz z odpadami komunalnymi! Zgodnie z dyrektywą

europejską 2012/19/EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte urządzenia muszą być segregowane i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Problemy i zakłócenia

Niebezpieczeństwo!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu:

Wyłączyć urządzenie. Wyciągnąć wtyczkę z gniazda. Odczekać do całkowitego zatrzymania

POLSKIpl

urządzenia. Upewnić się, że w urządzeniu oraz wszystkich używanych narzędziach pneumatycznych i elementach osprzętu zostało zredukowane ciśnienie. Odczekać do ostygnięcia urządzenia oraz wszystkich używanych narzędzi pneumatycznych i osprzętu.

Inne prace niż opisane w niniejszym rozdziale mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub filię serwisu w danym kraju.

Po ukończeniu wszelkich prac przy urządzeniu:

Ponownie włączyć wszystkie elementy zabezpieczające i sprawdzić ich działanie. Upewnić się, że wewnątrz urządzenia nie ma żadnych narzędzi ani innych podobnych przedmiotów.

Sprężarka nie działa:

- Brak napięcia sieciowego.

– Sprawdzić kabel, wtyczkę, gniazdko i bezpiecznik.

• Zbyt niskie napięcie sieciowe.

– Użyć przedłużacza o dostatecznym przekroju żył (patrz rozdział 12. Dane techniczne). W przypadku zimnego urządzenia: unikać używania przedłużaczy. W przypadku zimnego urządzenia: zredukować ciśnienie w zbiorniku ciśnieniowym.

- Sprężarka została wyłączona w trakcie pracy poprzez wyciągnięcie wtyczki z gniazdka.

- Wyłączyć najpierw sprężarkę za pomocą włącznika/wyłącznika (1), następnie ponownie włączyć.

- Przegrzanie silnika, na przykład wskutek niedostatecznego chłodzenia (zasłonięte zebra chłodzące).

– Sprawdzić wyłącznik ochronny silnika (18): patrz rys. E, str. 3.

– Jeśli sworzeń wyłącznika ochronnego silnika jest wyraźnie widoczny, zabezpieczenie silnika zostało wyzwolone. W takiej sytuacji: 1.) Wyłączyć sprężarkę za pomocą włącznika/wyłącznika (1). 2.) Odczekać 10 sekund. 3.) Zresetować wyłącznik ochronny silnika (18), wciskając go. 4.) Ponownie włączyć sprężarkę za pomocą włącznika/wyłącznika (1).

– Jeśli sworzeń wyłącznika ochronnego silnika jest wciśnięty: 1.) Wyłączyć sprężarkę za pomocą włącznika/wyłącznika (1). 2.) Odczekać 20 minut. 3.) Ponownie włączyć sprężarkę za pomocą włącznika/wyłącznika (1).

Sprężarka nie wytwarza dostatecznego ciśnienia.

- Nieszczelny spust kondensatu.

– Sprawdzić, czy spust kondensatu (11) jest zamknięty.

- Nieszczelny zawór zwrotny.

– Zlecić naprawę zaworu zwrotnego w specjalistycznym warsztacie.

Narzędzia pneumatyczne nie są zasilane dostatecznym ciśnieniem.

- Regulator ciśnienie nie jest dostatecznie otwarty.

– Odkręcić regulator ciśnienia (4) na większą przepustowość.

- Nieszczelny wąż pneumatyczny między sprężarką a narzędziem pneumatycznym.

– Sprawdzić wąż pneumatyczny; w razie potrzeby wymienić uszkodzone elementy.

12. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone.

A = wydajność na ssaniu

F = wydajność na tłoczeniu

L_eff =efektywny wydatek powietrza przy 80% maks. ciśnienia

p = maks. ciśnienie

V = wielkość zbiornika

a =liczba wyjść powietrza

z =liczba cylindrów

n_0 =maks. prędkość obrotowa P_1 =nominalny pobór mocy

B = znamionowy tryb pracy

U =napięcie zasilania

I =prąd znamionowy

F_min =min. zabezpieczenie

IP =stopień ochrony

G = maksymalna długość całkowita i przekrój żył w przedłużaczach

A = wymiary (dt. x szer. x wys.)

T_max =maks. temperatura pracy/przechowywania *

T_min =min. temperatura pracy/przechowywania **

Oil =ilość i parametry wymienianego oleju (zależnie od modelu)

m = ciężar

* = żywotność niektórych komponentów, na przykład uszczelki w zaworze zwrotnym, ulega znacznemu skróceniu w przypadku użytkowania sprężarki przy wysokiej temperaturze (maksymalnej temperaturze pracy/przechowywania i wyższej).

** = w przypadku temperatury poniżej min. temperatury pracy/przechowywania istnieje ryzyko zamarznięcia kondensatu w zbiorniku ciśnieniowym.

Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te pozwalają oszacować emisje urządzenia i porównać różne wersje urządzeń. W zależności od warunków użytkowania, stanu urządzenia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywanej oceny należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne.

Typowe poziomy hałasu w ocenie A:

L_pA =poziom ciśnienia akustycznego

L_WA =poziom mocy akustycznej

L_WA(G) = gwarantowany poziom mocy akustycznej stosownie do EN ISO 3744 2010; EN ISO 2151:2008

K_pA , K_WA= niepewność wyznaczenia

Nosić ochronniki słuchu!

Informacje na tabliczce znamionowej:

metabo® 01532XX0 9998812345 Basic 250-24 W OF 1~ 230 V 50 Hz P₁ 1,50 kW S 3 I = 6,0 A IP 20 2850 min⁻¹ 8 bar / 116 psi 220 l/min 120 l/min 2850 min⁻¹ 1 24 l K L M N O I J CE EAC P

A Producent

B Numer artykułu, wersji, serii

C Nazwa urządzenia

D Napięcie zasilania / częstotliwość

E Nominalny pobór mocy

F Prąd znamionowy / stopień ochrony

G Maks. prędkość obrotowa

H Maks. ciśnienie

I Znak CE - niniejsze urządzenie spełnia wymogi dyrektyw UE stosownie do deklaracji zgodności

J Rok produkcji

K Wydajność na ssaniu

L Wydajność na tłoczeniu

M Prędkość obrotowa sprężarki

N Liczba cylindrów

O Wielkość zbiornika

P Symbol odpadów (patrz rozdział 10.)
