BRUKSANVISNING Basic 22024 OF Silent METABO
no Original bruksanvisning 41
da Original brugsanvisning 45

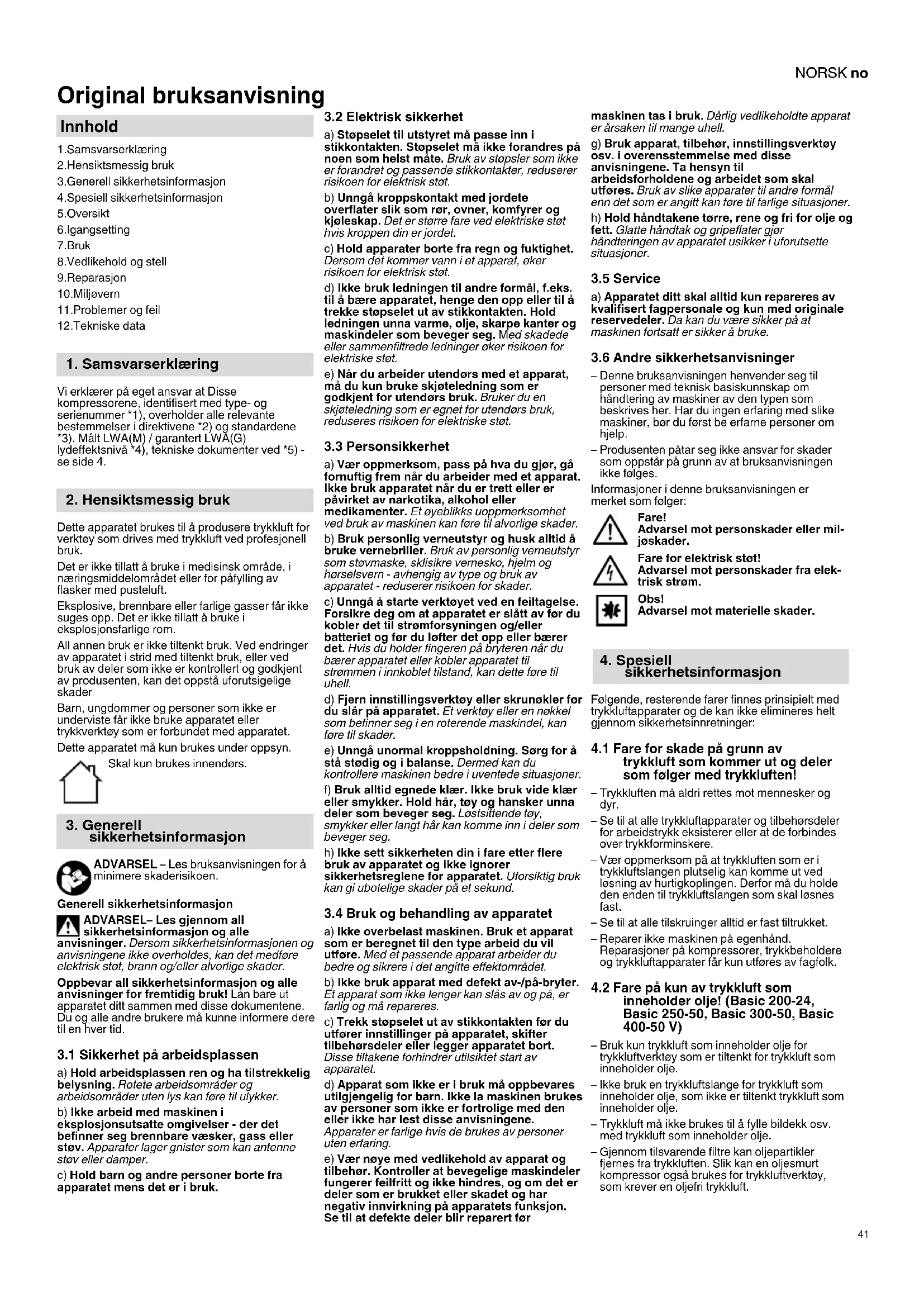

Original bruksanvisning
Innhold
- Samsvarserklæring
2.Hensiktsmessig bruk
-
Generell sikkerhetsinformasjon
-
Spesiell sikkerhetsinformasjon
5.Oversikt
6.lgangsetting
7.Bruk
-
Vedlikehold og stell
-
Reparasjon
10.Miljøvern
11.Problemer og feil
- Tekniske data
1. Samsvarserklæring
Vi erklærer på eget ansvar at Disse kompressorene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Målt LWA(M) / garantert LWÄ(G) lydeffektsnivå *4), tekniske dokumenter ved *5) - se side 4.
2. Hensiktsmessig bruk
Dette apparatet brukes til å produsere trykkluft for verktøy som drives med trykkluft ved profesjonell bruk.
Det er ikke tillatt å bruke i medisinsk område, i næringsmiddelområdet eller for påfylling av flasker med pusteluft.
Eksplosive, brennbare eller farlige gasser får ikke suges opp. Det er ikke tillatt å bruke i eksplosjonsfarlige rom.
All annen bruk er ikke tiltenkt bruk. Ved endringer av apparatet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten, kan det oppstå uforutsigelige skader
Barn, ungdommer og personer som ikke er underviste får ikke bruke apparatet eller trykkverktøy som er forbundet med apparatet.
Dette apparatet må kun brukes under oppsyn.
Skal kun brukes innendørs.
3. Generell sikkerhetsinformasjon
ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.
Generell sikkerhetsinformasjon
ADVARSEL– Les gjennom all sikkerhetsinformasion og alle
anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Lån bare ut apparatet ditt sammen med disse dokumentene. Du og alle andre brukere må kunne informere dere til en hver tid.
3.1 Sikkerhet på arbeidsplassen
a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. Apparater lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer borte fra apparatet mens det er i bruk.
3.2 Elektrisk sikkerhet
a) Støpselet til utstyret må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk av støpsler som ikke er forandret og passende stikkontakter, reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold apparater borte fra regn og fuktighet. Dersom det kommer vann i et apparat, øker risikoen for elektrisk støt.
d) Ikke bruk ledningen til andre formål, f.eks. til å bære apparatet, henge den opp eller til å trekke støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektriske støt.
e) Når du arbeider utendørs med et apparat, må du kun bruke skjøteledning som er godkjent for utendørs bruk. Bruker du en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
3.3 Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et apparat. Ikke bruk apparatet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et oyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm og hørselsvern - avhengig av type og bruk av apparatet - reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forsikre deg om at apparatet er slått av før du kobler det til strømforsyningen og/eller batteriet og før du løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer apparatet eller kobler apparatet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.
e) Unngå unormal kroppsholdning. Sørg for å stå stodig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
h) Ikke sett sikkerheten din i fare etter flere bruk av apparatet og ikke ignorer sikkerhetsreglene for apparatet. Uforsiktig bruk kan gi ubotelige skader på et sekund.
3.4 Bruk og behandling av apparatet
a) Ikke overbelast maskinen. Bruk et apparat som er beregnet til den type arbeid du vil utføre. Med et passende apparat arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk apparat med defekt av-/på-bryter. Et apparat som ikke lenger kan slås av og på, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten før du utfører innstillinger på apparatet, skifter tilbehørsdeler eller legger apparatet bort. Disse tiltakene forhindrer utilsiktet start av apparatet.
d) Apparat som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest disse anvisningene.
Apparater er farlige hvis de brukes av personer uten erfaring.
e) Vær nøye med vedlikehold av apparat og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på apparatets funksjon. Se til at defekte deler blir reparert før
g) Bruk apparat, tilbehør, innstillingsverktøy osv. i overensstemmelse med disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av slike apparater til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtakene tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater gjør håndteringen av apparatet usikker i uforutsette situasjoner.
3.5 Service
a) Apparatet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Da kan du være sikker på at maskinen fortsatt er sikker å bruke.
3.6 Andre sikkerhetsanvisninger
- Denne bruksanvisningen henvender seg til personer med teknisk basiskunnskap om håndtering av maskiner av den typen som beskrives her. Har du ingen erfaring med slike maskiner, bør du først be erfarne personer om hjelp.
– Produsenten påtar seg ikke ansvar for skader som oppstår på grunn av at bruksanvisningen ikke følges.
Informasjoner i denne bruksanvisningen er merket som følger:
Fare!
Advarsel mot personskader eller miljøskader.
Fare for elektrisk støt!
Advarsel mot personskader fra elektrisk strøm.
Obs!
Advarsel mot materielle skader.
4. Spesiell sikkerhetsinformasjon
Følgende, resterende farer finnes prinsipielt med trykkluftapparater og de kan ikke elimineres helt gjennom sikkerhetsinnretninger:
4.1 Fare for skade på grunn av trykkluft som kommer ut og deler som følger med trykkluften!
– Trykkluften må aldri rettes mot mennesker og dyr.
– Se til at alle trykkluftapparater og tilbehørsdeler for arbeidstrykk eksisterer eller at de forbindes over trykkforminskere.
- Vær oppmerksom på at trykkluften som er i trykkluftslangen plutselig kan komme ut ved løsning av hurtigkoplingen. Derfor må du holde den enden til trykkluftslangen som skal løsnes fast.
– Se til at alle tilskruinger alltid er fast tiltrukket.
– Reparer ikke maskinen på egenhånd.
Reparasjoner på kompressorer, trykkbeholdere og trykkluftapparater får kun utføres av fagfolk.
4.2 Fare på kun av trykkluft som inneholder olje! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)
- Bruk kun trykkluft som inneholder olje for trykkluftverktøy som er tiltenkt for trykkluft som inneholder olje.
- Ikke bruk en trykkluftslange for trykkluft som inneholder olje, som ikke er tiltenkt trykkluft som inneholder olje.
– Trykkluft må ikke brukes til å fylle bildekk osv. med trykkluft som inneholder olje.
– Gjennom tilsvarende filtre kan oljepartikler fjernes fra trykkluften. Slik kan en oljesmurt kompressor også brukes for trykkluftverktøy, som krever en oljefri trykkluft.
NORSKno
4.3 Fare for forbrenning på overflatene til deler som fører trykkluft!
- La apparatet kjøle seg ned før vedlikeholdsarbeid.
4.4 Fare for personskade og innklemming i bevegelige deler!
- Ikke bruk apparatet uten at beskyttelsesinnretningene er montert.
- Vær oppmerksom på at apparatet starter automatisk när min. trykk oppnås! - Før du begynner vedlikeholdsarbeider skal du forsikre deg om at maskinen er skilt fra strømnettet.
– Når du kobler inn elektroverktøyet (for eksempel etter vedlikeholdsarbeider) skal du forsikre deg om at det ikke ligger igjen verktøy eller løse deler i elektroverktøyet.
4.5 Fare ved utilstrekkelig personlig verneutstyr!
- Bruk hørselsvern.
- Bruk vernebriller.
– Ved arbeid som danner støv, eller dersom farlig gass, tåke eller damp oppstår, må du bruke åndedrettsmaske.
- Bruk egnet arbeidstøy.
- Bruk sklifaste sko.
- Stell elektroapparatet og tilbehøret omhyggelig. Følg vedlikeholdsforskriftene.
- Før hver bruk må apparatet kontrolleres for eventuelle skader: Før videre bruk av apparatet må sikkerhetsinnretninger, verneutstyr eller deler med mindre skader kontrolleres nøye, slik at det kan slås fast at de virker feilfritt og forskriftsmessig. En skadet maskin skal ikke tas i bruk igjen før den har blitt reparert av en fagperson.
- Kontroller om de bevegelige delene funksjonerer feilfritt og ikke klemmer. Samtlige deler må være riktig montert og oppfylle alle driftsvilkår for å sikre feilfri drift av elektroapparatet.
- Skadede verneinnretninger eller deler må repareres riktig eller skiftes ut av et anerkjent verksted.
4.7 Andre sikkerhetsanvisninger
- Følg eventuelt yrkesorganisasjoners forskrifter eller ulykkesforebyggende forskrifter for bruk av kompressorer og trykkluftverktøy.
– Vær oppmerksom på de lovmessige forskriftene for drift av anlegg som må overvåkes.
– Vær oppmerksom på at kondensat og andre driftsstoffer som kommer ut kan skitne til omgivelsene og føre til miljøskader ved drift og lagring av apparatet.
– Ta hensyn til påvirkninger fra miljøet.
Varsel om farlig, elektrisk spenning.
Garantert lydeffektnivå.
4.9 Sikkerhetsinnretninger
Sikkerhetsventil
Sikkerhetsventilen (9) starter, dersom tillatt maks. trykk overskrides.
5. Oversikt
Se side 2. Bildene gjelder som eksempler for alle maskiner.
1 På/av bryter
2 Manometer reguleringstrykk
3 Manometer kjeltrykk
4 Trykkregulator
5 Trykkluftforbindelse (hurtigkopling), regulert trykkluft
6 Depot for oppbevaring av dekkfyllertilbehør og slagskrutrekker-stikknøkler
7 Kompressor
8 Luftfilter / luftfilterhus
9 Sikkerhetsventil
10 Trykkbeholder
11 Kondensatavløp
12 Klemskruer på transporthändtaket (venstre og høyre) *
13 Transporthåndtak
14 Krok til oppbevaring av trykkslanger *
15 Krok til oppbevaring av trykkluftverktøy
16 Kabeloppvikling
20 Olje-tappeskrue *
21 Olje-seglass *
* avhengig av modell / utstyr
-
Skru luftfilterhuset (a) som vist fast til apparatet med skruen (b) som følger med.
-
Sett luftfilteret inn i luftfilterhuset.
-
Lukk lokket.
6.3 Kontroller kondensatavløp
Se til at kondensatavløpet (11) er lukket.
6.4 Fylle på olje (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)
Se bilde F, side 3.
VIKTIG! Etter utpakking / før første gangs oppstart: Den korte TRANSPORT-låseskruen (c) skrus ut, kastes og erstattes med den lange olje-låseskruen (19) som følger med.
Oljekvalitet og mengde (ca. opplysning) se kapittel 12. Tekniske data.
-
Olje-låseskrue (19) skrus ut.
-
Fyll på olje til midten av olje-seglasset (21) eller til markeringen.
-
Olje-låseskruen (19) skrus inn igjen.
6.5 Oppstilling
Oppstillingsstedet til apparatet må oppfylle følgende krav:
- Tørt, beskyttet mot frost.
– Fast, vannrett og jevnt underlag.
Fare!
Det kan oppstå alvorlige ulykker ved feil oppstilling.
- Apparatet må sikres mot å rulle bort, velte og skli.
- Sikkerhetsinnretninger og betjeningselementer må alltid være lett tilgjengelige.
– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Apparatet må ikke legges på siden. Det kan renne ut olje!
6.6 Transport
(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Apparatet må ikke legges på siden. Det kan renne ut olje!
(Basic 250-50, Basic 300-50, Basic 400-50 V) Løsne klemskruer (12) til venstre og høyre, trekk transporthåndtaket (13) til fremre posisjon, stram til klemskruer (12) igjen.
Apparatet må transporteres etter transporthåndtaket (13). Ikke trekk apparatet etter slangen eller strømledningen.
7. Bruk
7.1 Strømtilkobling
Fare! Elektrisk spenning.
Bruk apparatet kun i tørre omgivelser.
Apparatet må kun brukes med en strømkilde som oppfyller følgende krav: Stikkontakter må være forskriftsmessig installerte, jordet og testet; vern tilsvarende de tekniske data.
Legg ut den elektriske kabelen slik at den ikke hindrer arbeidet og ikke kan skades.
Se alltid til at apparatet er slått av, før du setter kontakten i stikkontakten.
Bruk skjøteledning for utendørs bruk. Ved utendørs bruk må bare godkjente og merkede skjøteledninger brukes.
Ikke slå kompressoren av ved å trekke ut kontakten, men gjør dette med på/av bryteren.
Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.
7.2 Opprette trykkluft
- Apparatet slås på over på/av bryter (1) og vent til maksimalt kjeltrykk er oppnådd (kompressor slår seg av). Kjeltrykket vises på kjeltrykkets manometer (3).
Reguleringstrykk stilles inn på trykkregulator (4). Aktuelt reguleringstrykk vises på reguleringstrykk manometer (2).
OBS!
Innstilt reguleringstrykk får ikke være høyere enn maksimalt driftstrykk til forbundet trykkluftverktøy!
- Trykkluftslange forbindes med trykkluftforbindelsen (5).
- Trykkluftverktøy forbindes. Nå kan du arbeide med trykkluftverktøyet.
- Slå av apparatet når du ikke skal arbeide videre umiddelbart. Trekk også ut kontakten.
- Kondensvann i trykkbeholder tappes daglig på kondensatavløpet (11).
8. Vedlikehold og stell
Fare!
Slå av maskinen. Ta ut kontakten. Vent til apparatet står i ro. Se til at apparatet og alle trykkluftsverktøy og tilbehørsdeler som brukes er uten trykk.
La apparatet og alle trykkluftsvertøy og tilbehørsdeler som brukes kjøles ned.
Etter alt arbeid på maskinen:
Alle sikkerhetsinnretninger settes i drift igjen og kontrolleres. Se til at det ikke finnes noe verktøy eller lignende på eller i apparatet.
Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet må kun utføres av fagfolk.
8.1 Viktige informasjoner
Vedlikehold og kontroller må planlegges og utføres tilsvarende de lovmessige standarder tilsvarende oppstilling og driftsmåten til apparatet.
Ansvarshavende for oppsyn kan kreve at det vises tilsvarende dokumentasjon.
8.2 Jevnlig vedlikehold
Før hver arbeidsstart
- Kontrolleres trykkluftslanger for skader, ev. skiftes de ut.
- Kontroller at skruefester sitter fast, trekk til ved behov.
- Forbindelseskabel kontrolleres for skader, ev. skiftes den ut av elektriker.
Daglig
- Kondensvann i trykkbeholder tappes på kondensatavløpet (11). Merk: Det er helt naturlig at det danner seg is.
Hver 50. driftstime
- Kontroller at sikkerhetsventilen (9) fungerer korrekt:
Kjelen må stå under trykk (helst minst 80 % av makstrykk). Drei rifleskruen på sikkerhetsventilen (9) for hånd i retning mot klokken, til du hører at trykkluften slipper ut. Steng sikkerhetsventilen igjen (9): trekk til rifleskruen for hånd i retning med kokken, så langt det går. Hvis det ikke slipper ut trykkluft selv om sikkerhetsventilen er helt åpen, skal kompressoren skrus av og av sikkerhetsgrunner tas ut av bruk! Skifte av sikkerhetsventil (9): se kapittel 9. om reparasjon.
– Luftfilter (8) renses (se bilde D, side 3).
– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Kontroller oljenivået i kompressoren (21), etterfyll ved behov. (Se kapittel 6.)
Hver 250. driftstime
– Luftfilter (8) renses eller skiftes ut (se bilde D, side 3).
Hver 500. driftstime
– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Tapp ut all oljen gjennom tappeskruen (20) og fyll på ny. (Se kapittel 6.)
Etter 1000 driftstimer
– La et fagverksted gjennomføre en inspeksjon. Gjennom dette økes levetiden til kompressoren vesentlig.
8.3 Oppbevare apparat
- Slå av apparatet og ta ut kontakten.
- Trykkbeholderen og alle trykkluftverktøy som er forbundet settes i trykklos tilstand.
- Kondensvann i trykkbeholder tappes på kondensatavløpet (11).
- Apparatet må oppbevares slik at det ikke kan startes av uvedkommende.
- (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Apparatet må ikke legges på siden. Det kan renne ut olje!
OBS!
Ikke oppbevar maskinen ubeskyttet utendørs eller i fuktige omgivelser.
Ved frostfare
OBS!
Frost (< 5 °C) kan ødelegge maskinen og tilbehøret, siden disse inneholder vann! Ved frostfare må apparat og tilbehør demonteres og oppbevares frostfritt.
9. Reparasjon
Fare!
Reparasjoner på disse apparatene får kun gjennomføres av elektrofagfolk!
Kondensvannet fra trykkbeholderen inneholder oljerester og/eller miljøskadelige forurensninger. Kondensvannet må deponeres miljøvennlig over tilsvarende samlesteder!
Fare!
(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Deponer den gamle oljen fra kompressoren på korrekt og miljøvennlig måte!
Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.
Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.
elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må apparater som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.
11. Problemer og feil
Fare!
Slå av maskinen. Ta ut kontakten. Vent til apparatet står i ro. Se til at apparatet og alle trykkluftsverktøy og tilbehørsdeler som brukes er uten trykk. La apparatet og alle trykkluftsvertøy og tilbehørsdeler som brukes kjøles ned.
Ytterligere arbeid enn det som beskrives i dette kapittelet får kun utføres av elektrikere eller serviceavdelinger i landet ditt.
Etter alt arbeid på maskinen:
Alle sikkerhetsinnretninger settes i drift igjen og kontrolleres. Se til at det ikke finnes noe verktøy eller lignende på eller i apparatet.
- Ingen elektrisk spenning.
- Kontroller kabel, støpsel, stikkontakt og sikring.
- For lav nettspenning.
- Bruk skjøteledning med tilstrekkelig ledertverrsnitt (se kapittel 12.Tekniske data). Når apparatet er kaldt: Unngå skjøteledning. Når apparatet er kaldt: Slipp ut trykk på trykkbeholder.
- Kompressor ble slått av ved å trekke ut kontakten, mens den var igang.
- Kompressoren slås først av med på/av bryter (1), deretter på igjen.
- Motor overopphetet, f.eks. på grunn av manglende kjøling (kjøleribber tildekket).
- Kontroller motorvernbryteren (18), se bilde E, side 3.
- Hvis stiften i motorvernbryteren er synlig ble motorvernet utlöst. I så fall: 1.) Kompressor slås av med på/av bryter (1). 2.) Vent 10 sekunder. 3.) Nullstill motorvernbryteren (18) ved å trykke den inn. 4.) Koble inn kompressoren igjen med av/på bryteren (1).
- Hvis stiften på motorvernbryteren er trykket inn: 1.) Slå av kompressoren med av/på bryteren (1). 2.) Vent 20 minutter. 3.) Slå kompressoren på igjen med av/på bryteren (1).
Kompressor går, uten å bygge opp tilstrekkelig trykk.
- Kondensatavløp lekker.
- Se til at kondensatavløpet (11) er lukket.
- Returventilen lekker.
– La returventilen vedlikeholdes på et fagverksted.
Trykkluftverktøy får ikke nok trykk.
- Trykkregulatoren er ikke dreid nok opp. - Trykkregulatoren (4) dreies mer opp.
- Slangeforbindelsen mellom kompressor og trykkluftverkøy lekker.
– Slangeforbindelsen kontrolleres; skadde deler skiftes ev. ut.
12. Tekniske data
Forklaringer til opplysningene på side 3.
Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling.
A =Innsugningseffekt
F = Fylleeffekt
L_eff =Effektiv leveringsmengde ved 80 % maks. trykk
p = Maks. trykk
V = Kjelstørrelse
a =Antall luftavganger
z = Sylindertall
n_0 =Maks.turtall
P_1 =Nominelt effektopptak
U = Forbindelsesspenning
I = Nominell strøm
F_min = Min. sikring
IP = Beskyttelsesgrad
G = Maksimal total lengde og ledertverrsnitt til skjøteledninger
A = Dimensjoner (LxBxH)
T_max =maks. lager- / driftstemperatur * T_min =min. lager- / driftstemperatur **
Oil = Oljemengde og kvalitet ved oljeskifte (modellavhengig)
m =Vekt
* = Levetiden til enkelte komponenter, f.eks. pakning i returventil, reduseres betydelig, dersom kompressoren brukes ved høye temperaturer (maks. lager-/driftstemperatur og høyere).
** = Ved temperaturer under min lager-/driftstemperatur er det frostfare for kondensatet i trykkbeholder.
Angitte tekniske data kan variere (i henhold til de gjeldende standardene).
Utslippsverdier
Disse verdiene gjør det mulig å anslå emisjonen fra apparatet og å sammenlikne ulike apparater. Avhengig av bruksbetingelsene, tilstanden til apparatet og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassesede vurderingsverdier, f.eks. organisatoriske tiltak.
G Maks. turtall
H Maks. trykk
I CE-merking – i henhold til samsvarserklæringen overholder dette apparatet EU-direktivene
J Byggeår
K Innsugningseffekt
L Fylleeffekt
M Turtall kompressor
N Sylindertall
0 Kjelstørrelse
P Deponeringssymbol (se kapittel 10.)
Original brugsanvisning
Indholdsfortegnelse
Se side 2. Billederne er eksemplariske for alle apparater.
1 Tænd/sluk-kontakt
2 Manometer regulatortryk
3 Manometer kedeltryk
4 Trykregulator
5 Tryklufttilslutning (lynkobling), reguleret trykluft
- Tørt, frostbeskyttet
– Fast, vandret og jævnt underlag
Fare!
Reservedelslister kan downloades på www.metabo.com.
10. Miljøbeskyttelse
Fare!
11. Problemer og forstyrrelser
Fare!
A = Indsugningsydelse
F =Påfyldningsydelse
a =Antal luftafgange
z =Cylindertal
n_0 =Maks. omdrejningstal
P_1 =nominel optaget effekt
