KÄYTTÖOHJE Basic 22024 OF Silent METABO

fi Alkuperäinen käyttöohje 37

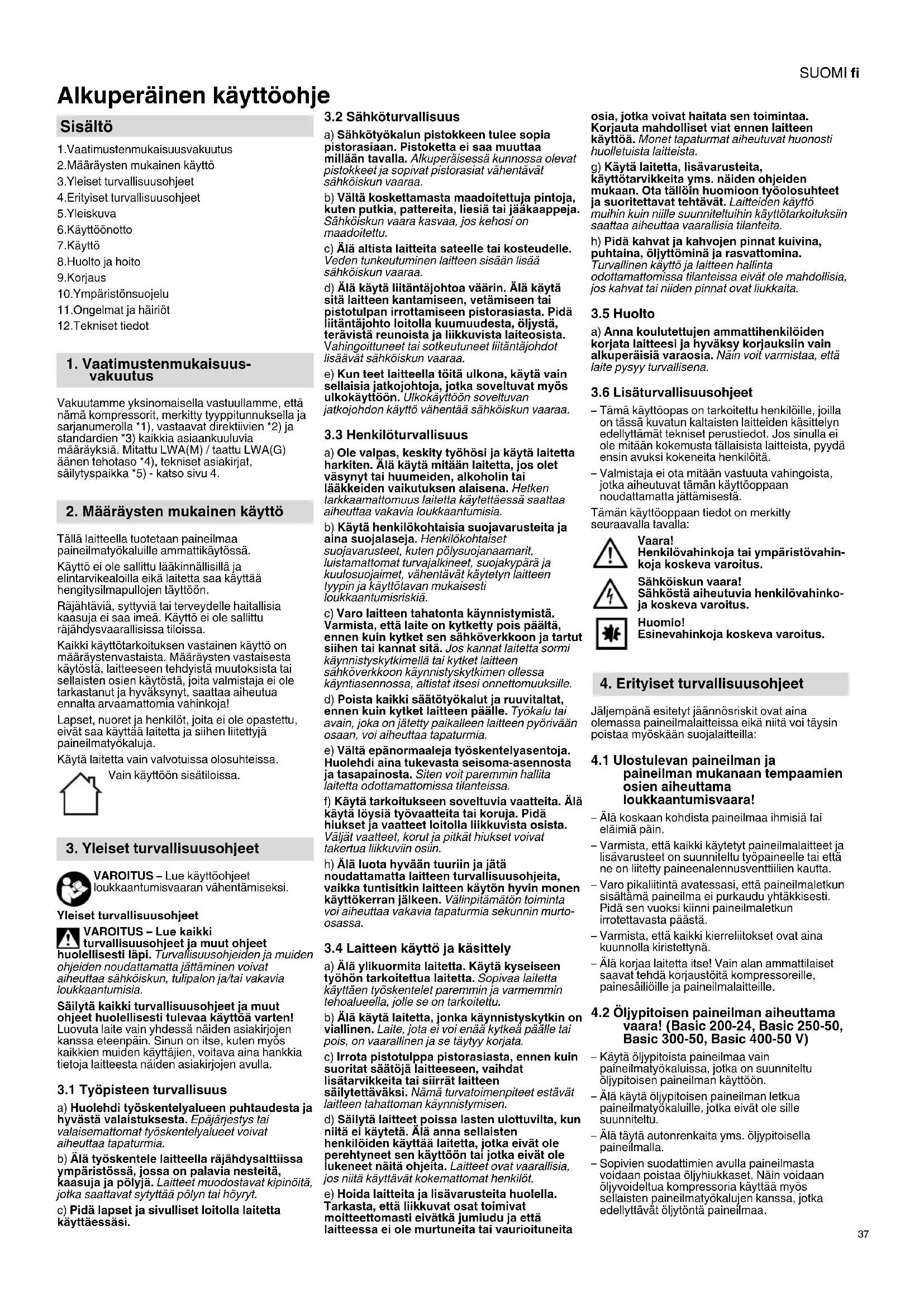

Alkuperäinen käyttöohje

Sisältö

1. Vaatimustenmukaisuusvakuutus
2. Määräysten mukainen käyttö
3. Yleiset turvallisuusohjeet
4. Erityiset turvallisuusohjeet
   5.Yleiskuva
   6.Käyttöönotto
   7.Käyttö
5. Huolto ja hoito
   9.Korjaus
6. Ympäristönsuojelu
   11.Ongelmat ja häiriöt
7. Tekniset tiedot

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä kompressorit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Mitattu LWA(M) / taattu LWA(G) äänen tehotaso *4), tekniset asiakirjat, säilytyspaikka *5) - katso sivu 4.

2. Määräysten mukainen käyttö

Tällä laitteella tuotetaan paineilmaa paineilmatyökaluille ammattikäytössä.

Käyttö ei ole sallittu lääkinnällisillä ja elintarvikealoilla eikä laitetta saa käyttää hengitysilmapullojen täyttöön.

Räjähtäviä, syttyviä tai terveydelle haitallisia kaasuja ei saa imeä. Käyttö ei ole sallittu räjähdysvaarallisissa tiloissa.

Kaikki käyttötarkoituksen vastainen käyttö on määräystenvastaista. Määräysten vastaisesta käytöstä, laitteeseen tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja!

Lapset, nuoret ja henkilöt, joita ei ole opastettu, eivät saa käyttää laitetta ja siihen liitettyjä paineilmatyökaluja.

Käytä laitetta vain valvotuissa olosuhteissa.

Vain käyttöön sisätiloissa.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi.

Yleiset turvallisuusohjeet

VAROITUS – Lue kaikki turvallisuusohjeet ja muut ohjeet

huolellisesti läpi. Turvällisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten! Luovuta laite vain yhdessä näiden asiakirjojen kanssa eteenpäin. Sinun on itse, kuten myös kaikkien muiden käyttäjien, voitava aina hankkia tietoja laitteesta näiden asiakirjojen avulla.

3.1 Työpisteen turvallisuus

a) Huolehdi työskentelyalueen puhtaudesta ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia.
b) Älä työskentele laitteella räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja ja pölyjä. Laitteet muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla laitetta käyttäessäsi.

3.2 Sähköturvallisuus

a) Sähkötyökalun pistokkeen tulee sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä altista laitteita sateelle tai kosteudelle. Veden tunkeutuminen laitteen sisään lisää sähköiskun vaaraa.
d) Älä käytä liitäntäjohtoa väärin. Älä käytä sitä laitteen kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista laiteosista. Vahingoittuneet tai sotkeutuneet liitäntäjohdot lisäävät sähköiskun vaaraa.
e) Kun teet laitteella töitä ulkona, käytä vain sellaisia jatkojohtoja, jotka soveltuvat myös ulkokäyttöön. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa.

3.3 Henkilöturvallisuus

a) Ole valpas, keskity työhösi ja käytä laitetta harkiten. Älä käytä mitään laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus laitetta käytettäessä saattaa aiheuttaa vakavia loukkaantumisia.
b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten pölysuojanaamarit, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet, vähentävät käytetyn laitteen tyypin ja käyttötavan mukaisesti loukkaantumisriskiä.
c) Varo laitteen tahatonta käynnistymistä. Varmista, että laite on kytketty pois päältä, ennen kuin kytket sen sähköverkkoon ja tartut siihen tai kannat sitä. Jos kannat laitetta sormi käynnistyskytkimellä tai kytket laitteen sähköverkkoon käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia.
e) Vältä epänormaaleja työskentelyasentoja. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Siten voit paremmin hallita laitetta odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
h) Älä luota hyvään tuuriin ja jätä noudattamatta laitteen turvallisuusohjeita, vaikka tuntisitkin laitteen käytön hyvin monen käyttökerran jälkeen. Välinpitämätön toiminta voi aiheuttaa vakavia tapaturmia sekunnin murto-osassa.

3.4 Laitteen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua laitetta. Sopivaa laitetta käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle se on tarkoitettu.
b) Älä käytä laitetta, jonka käynnistyskytkin on viallinen. Laite, jota ei voi enää kytkeä päälle tai pois, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä laitteeseen, vaihdat lisätarvikkeita tai siirrät laitteen säilytettäväksi. Nämä turvatoimenpiteet estävät laitteen tahattoman käynnistymisen.
d) Säilytä laitteet poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön tai jotka eivät ole lukeneet näitä ohjeita. Laitteet ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida laitteita ja lisävarusteita huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä jumiudu ja että laitteessa ei ole murtuneita tai vaurioituneita

osia, jotka voivat haitata sen toimintaa. Korjauta mahdolliset viat ennen laitteen käyttöä. Monet tapaturmat aiheutuvat huonosti huolletuista laitteista.

g) Käytä laitetta, lisävarusteita, käyttötarvikkeita yms. näiden ohjeiden mukaan. Ota tällöin huomioon työolosuhteet ja suoritettavat tehtävät. Laitteiden käyttö muihin kuin niille suunniteltuihin käyttötarkoituksiin saattaa aiheuttaa vaarallisia tilanteita.

h) Pidä kahvat ja kahvojen pinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Turvallinen käyttö ja laitteen hallinta odottamattomissa tilanteissa eivät ole mahdollisia, jos kahvat tai niiden pinnat ovat liukkaita.

3.5 Huolto

a) Anna koulutettujen ammattihenkilöiden korjata laitteesi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin voit varmistaa, että laite pysyy turvallisena.

3.6 Lisäturvallisuusohjeet

– Tämä käyttöopas on tarkoitettu henkilöille, joilla on tässä kuvatun kaltaisten laitteiden käsittelyn elellyttämät tekniset perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä.
- Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat tämän käyttöoppaan noudattamatta jättämisestä.
Tämän käyttöoppaan tiedot on merkitty seuraavalla tavalla:

Vaara! Henkilövahinkoja tai ympäristövahinkoja koskeva varoitus.

Sähköiskun vaara! Sähköstä aiheutuvia henkilövahinko- ja koskeva varoitus.

Huomio! Esinevahinkoja koskeva varoitus.

4. Erityiset turvallisuusohjeet

Jäljempänä esitetyt jäännösriskit ovat aina olemassa paineilmalaitteissa eikä niitä voi täysin poistaa myöskään suojalaitteilla:

4.1 Ulostulevan paineilman ja paineilman mukanaan tempaamien osien aiheuttama loukkaantumisvaara!

• Älä koskaan kohdista paineilmaa ihmisiä tai eläimiä päin.
  – Varmista, että kaikki käytetyt paineilmalaitteet ja lisävarusteet on suunniteltu työpaineelle tai että ne on liitetty paineenalennusventtiilien kautta.
  – Varo pikaliitintä avatessasi, että paineilmaletkun sisältämä paineilma ei purkaudu yhtäkkisesti. Pidä sen vuoksi kiinni paineilmaletkun irrotettavasta päästä.
  – Varmista, että kaikki kierreliitokset ovat aina kuunnolla kiristettynä.
• Älä korjaa laitetta itse! Vain alan ammattilaiset saavat tehdä korjaustöitä kompressoreille, painesäiliöille ja paineilmalaitteille.

4.2 Öljypitoisen paineilman aiheuttama vaara! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

– Käytä öljypitoista paineilmaa vain paineilmatyökaluissa, jotka on suunniteltu öljypitoisen paineilman käyttöön.
– Älä käytä öljypitoisen paineilman letkua paineilmatyökaluille, jotka eivät ole sille suunniteltu.
- Älä täytä autonrenkaita yms. öljypitoisella paineilmalla.
– Sopivien suodattimien avulla paineilmasta voidaan poistaa öljyhiukkaset. Näin voidaan öljyvoideltua kompressoria käyttää myös sellaisten paineilmatyökalujen kanssa, jotka edellyttävät öljytöntä paineilmaa.

SUOMIfi

4.3 Paineilmaa johtavien osien pintojen aiheuttama palovammojen vaara!

- Anna laitteen jäähtyä ennen huoltotöiden suorittamista.

4.4 Liikkuvien osien aiheuttama loukkaantumis- ja puristumisvaara!

– Älä ota tätä laitetta käyttöön ilman asennettuja suojalaitteita.

– Ota huomioon, että laite käynnistyy automaattisesti, kun se on saavuttanut vähimmäispaineen! – Varmista ennen huoltotöiden aloittamista, että laite on irrotettu verkkovirrasta.

– Varmista, ettei käynnistettäessä (esimerkiksi huoltotöiden jälkeen) sähkölaitteessa ole enää asennustyökaluja tai irrallisia osia.

4.5 Riittämättömästä henkilökohtaisesta suojavarustuksesta aiheutuvat vaarat!

– Käytä kuulosuojaimia.

- Käytä suojalaseja.

– Käytä hengityssuojainta pölyä tuottavissa töissä tai jos töiden yhteydessä voi muodostua terveydelle haitallisia kaasuja, sumuja tai höyryjä.

– Käytä soveltuvaa työvaatetusta.

– Käytä liukumattomia kenkiä.

4.6 Laitteen vioista aiheutuvat vaarat!

– Hoida sähkölaitetta ja lisätarvikkeita huolellisesti. Noudata huoltomääräyksiä.

– Tarkista laite ennen jokaista käyttökertaa mahdollisten vaurioiden varalta: Ennen kuin jatkat laitteen käyttöä, varmista, että suojalaitteet tai pieniä vaurioita saaneet laiteosat toimivat moitteettomasti annettujen määräyksien mukaisesti. Vaurioituneen laitteen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjattu ammattitaitoisesti kuntoon.

– Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla oikein asennettuna ja täyttää kaikki vaatimukset, jotta sähkölaitteen moitteeton toiminta voidaan taata.

– Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmukaisesti valtuutetun ammattikorjaamon toimesta.

4.7 Lisäturvallisuusohjeet

– Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet.

– Huomioi tarvittaessa kompressorien ja paineilmatyökalujen käsittelyä koskevat erityiset työsuojelu- tai tapaturmantorjuntamääräykset.

– Noudata valvottavien laitteistojen käytöstä annettuja laillisia määräyksiä.

- Ota laitteen käytössä ja varastoinnissa huomioon, että ulosvaluva lauhdevesi ja muut käyttöaineet likaavat ympäristöä ja voivat aiheuttaa ympäristövahinkoja.

– Ota ympäristötekijät huomioon.

4.8 Laitteessa olevat symbolit

Lue käyttöopas.

Varoitus kuumien osien koskettamisesta aiheutuvista henkilövahingoista.

Käytä suojalaseja.

Käytä kuulonsuojaimia.

Varoitus automaattisesta käynnistymisestä.

Varoitus vaarallisesta sähköjännitteestä.

Taattu äänitehotaso.

4.9 Turvalaitteet

Varoventtiili

Varoventtiili (9) käynnostyy, kun suurin sallittu paine ylittyy.

5. Yleiskatsaus

Katso sivu 2. Kuvia voidaan käyttää esimerkkinä kaikkien laitteiden yhteydessä.

1 Käyttökytkin

2 Painemittari - säätöpaine

3 Painemittari - säiliöpaine

4 Painesäädin

5 Paineilmaliitäntä (pikaliitin), säädetty paineilma

6 Varasto renkaiden täyttötarvikkeiden ja iskuavainten hylsyjen säilyttämiseen

7 Ilmanpuristin

8 Ilmansuodatin /ilmansuodattimen kotelo

9 Varoventtiili

10 Painesäiliö

11 Lauhdeveden ulostuloaukko

12 Kuljetuskahvan kiristysruuvit (vasen ja oikea) *

13 Kuljetuskahva

14 Koukut paineletkujen säilytykseen *

15 Koukut pneumaattisten työkalujen säilytykseen

16 Kaapelikela

17 Klipsi kaapelin kiinnitykseen

18 Moottorin suojakytkin

19 Öljynsulkutulppa *

20 Öljynpoistotulppa

21 Öljyn tarkastuslasi *

* määräytyy mallin ja varusteiden mukaan

Ohje: kuvatut tarvikkeet eivät sisälly toimitukseen

6. Käyttöönotto

6.1 Kokoonpano

1. Asenna pyörät kuvan mukaisesti (katso kuva A, sivu 3).

2. Asenna kumijalat kuvan mukaisesti (katso kuva B, sivu 3).

6.2 Basic 400-50 V: Ilmansuodatinkotelon asennus

Asennus laitteen molemmille puolille. Katso kuva C, sivu 3.

1. Kiinnitä ilmansuodatinkotelo (a) mukana toimitetulla ruuvilla (b) kuvan mukaisesti laitteeseen.

2. Sijoita ilmansuodatin ilmansuodatinkoteloon.

3. Sulje kansi.

6.3 Lauhdeveden poistoaukon tarkastus

Varmista, että lauhdeveden poistoaukko (11) on suljettu.

6.4 Öljyn lisääminen

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

Katso kuva F, sivu 3.

TÄRKEÄÄ! Pakkauksesta purkamisen jälkeen / ennen ensimmäistä käyttöönottoa: Kierrä lyhyt TRANSPORT-sulkutulppa (c) auki, hävitä ja korvaa mukana toimitetulla pitkällä öljynsulkutulpalla (19).

Öljylaatu ja -määrä (likimääräinen tieto), katso luku 12. Tekniset tiedot.

1. Kierrä öljynsulkutulppa (19) auki.

2. Lisää öljyä öljyn tarkastuslasin (21) puoliväliin tai merkintään asti.

3. Kierrä öljynsulkutulppa (19) takaisin kiinni.

6.5 Asennus

Laitteen asennuspaikan pitää olla seuraavien vaatimusten mukainen:

- kuiva, pakkaselta suojattu

- kestävä, vaakasuora ja tasainen alusta.

Vaara!

Virheellinen asennus voi aiheuttaa vakavia tapaturmia.

– Varmista, että laite ei pääse rullautumaan pois, kaatumaan tai liukumaan.

– Suojalaitteisiin ja käyttöosiin pitää aina olla esteetön pääsy.

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Älä aseta laitetta kyljelleen. Öljyä voi valua ulos!

6.6 Kuljetus

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Älä aseta laitetta kyljelleen. Öljyä voi valua ulos!

(Basic 250-50, Basic 300-50, Basic 400-50 V) Löysää kiinnitysruuvit (12) vasemmalla ja oikealla, vedä kuljetuskahva (13) etuasentoon, kiristä kiristysruuvit uudelleen (12).

Kuljeta laite kuljetuskahvasta (13). Älä vedä laitetta letkusta tai verkkojohdosta kiinni pitämällä.

7. Käyttö

7.1 Verkkoliitäntä

Vaara! Sähköjännite.

Ota laite käyttöön ainoastaan kuivassa ympäristössä.

Käytä laitetta ainoastaan virtalähteessä, joka täyttää seuraavat vaatimukset: Pistorasiat määräysten mukaisesti asennettu, maadoitettu ja tarkastettu, sulakkeet Teknisten tietojen mukaisesti.

Asenna verkkojohto siten, että se ei häiritse työskentelyä eikä voi vahingoittua.

Tarkasta joka kerta, että laite on pois päältä kytkettynä, ennen kuin liität pistotulpan pistorasiaan.

Suojaa verkkojohto kuumuudelta, syövyttäviltä nesteiltä ja teräviltä kulmilta.

Käytä vain sellaisia jatkojohtoja, joiden johtimien läpimitta on riittävä (katso luku 12. Tekniset tiedot).

Käytä ulkokäyttöön soveltuvia jatkojohtoja. Käytä ulkona vain tähän tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja.

Älä kytke kompressoria pois päältä vetämällä pistotulppa irti pistorasiasta, vaan sammuta se käyttökytkimellä.

Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maks. laukeamisvirta on 30 mA.

7.2 Paineilman tuotanto

1. Kytke laite päälle käyttökytkimellä (1) ja odota, kunnes säiliön enimmäispaine on saavutettu (kompressori kytkeytyy pois päältä). Säiliöpaine näytetään säiliön painemittarissa (3).

Säädä säätöpaine paineensäätimellä (4). Ajankohtainen säätöpaine näytetään säätöpaineen painemittarissa (2).

Huomio!

Asetettu säätöpaine ei saa olla suurempi kuin liitettyjen paineilmatyökalujen enimmäiskäyttöpaine!

1. Liitä paineilmaletku paineilmaliitäntään (5).

2. Liitä paineilmatyökalu. Nyt voit työskennellä paineilmatyökalulla.

3. Kytke laite pois päältä, jos et halua välittömästi jatkaa työskentelyä. Vedä sen jälkeen myös pistotulppa irti pistorasiasta.

4. Päästä painesäilion lauhdevesi päivittäin ulos lauhdeveden poistoaukosta (11).

8. Huolto ja hoito

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

Kytke laite pois päältä. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, että laite ja kaikki käytetyt paineilmatyökalut sekä lisävarusteet ovat paineettomia.

Anna laitteen ja kaikkien käytettyjen paineilmatyökalujen sekä lisävarusteiden jäähtyä.

Kaikkien laitteelle suoritettavien töiden jälkeen:

Ota kaikki suojalaitteet uudelleen käyttöön ja tarkasta ne. Varmista, että laitteessa ei ole mitään työkaluja tai muita vastaavia esineitä.

Tässä luvussa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

8.1 Tärkeitä tietoja

Huollot ja tarkastukset tulee suunnitella ja suorittaa laillisia määräyksiä noudattaen laitteen asennuksen ja käyttötavan mukaisesti.

Tarkastusviranomaiset voivat vaatia vastaavien dokumenttien esittämistä.

8.2 Säännöllinen huolto

Ennen töiden aloittamista

– Tarkasta paineilmaletkut vaurioiden varalta ja vaihda ne tarvittaessa uusiin.

– Tarkasta kierreliitosten kunnollinen kiinnitys, tarvittaessa kiristä.

– Tarkasta liitäntäjohto vaurioiden varalta, ja anna tarvittaessa sähköalan ammattilaisen vaihtaa se.

Päivittäin

– Päästä painesäilion lauhdevesi ulos lauhdeveden poistoaukosta (11). Huomautus: Pienten jäätulppien muodostuminen on normaalia.

50 käyttötunnin välein

- Varoventtiilin (9) toiminnan tarkastus: Kattilan on oltava paineen alainen (parhaiten vähintään 80 % maksimipaineesta). Käännä varoventtiilin (9) pyällettyä ruuvia käsin vastapäivään, kunnes paineilma poistuu kuuluvasti. Sulje varoventtiili (9) uudelleen: kierrä pyälletty ruuvi käsin myötäpäivään tiukkaan vasteeseen asti. Jos paineilma ei poistu edes täysin avatulla varoventtiilillä, sammuta kompressori äläkä käytä enää turvallisuussyistä! Varoventtiili (9) on vaihdettava, katso luku 9. Korjaus.

– Puhdista ilmansuodatin (8) (katso kuva D, sivu 3).

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Tarkasta kompressorin öljymäärä öljyn tarkastuslasista (21), lisää tarvittaessa öljyä. (Katso luku 6.)

250 käyttötunnin välein

– Puhdista ilmansuodatin (8) tai vaihda se uuteen (katso kuva D, sivu 3).

500 käyttötunnin välein

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Valuta kaikki öljy ulos öljynpoistotulpan (20) kautta ja vaihda uusi öljy. (Katso luku 6.)

1000 käyttötunnin välein

– Anna tarkastuksen suorittaminen huoltokorjaamon tehtäväksi. Se lisää merkittävästi kompressorin käyttöikää.

8.3 Laitteen säilytys

1. Kytke laite pois päältä ja vedä pistotulppa irti pistorasiasta.

2. Tee painesäiliö ja kaikki liitetyt paineilmatyökalut paineettomiksi.

3. Päästä painesäilion lauhdevesi ulos lauhdeveden poistoaukosta (11).

4. Säilytä laite siten, että asiattomat eivät pääse käynnistämään sitä.

5. (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Älä aseta laitetta kyljelleen. Öljyä voi valua ulos!

Huomio!

Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

Pakkasvaaran uhatessa

Huomio!

Pakkanen (< 5 °C) rikkoo laitteen ja lisävarusteet, koska niissä on aina vettä! Pura laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa.

9. Korjaus

Vaara!

Vain sähköalan ammattilaiset saavat korjata näitä laitteita!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Vaara!

Painesäiliön lauhdevedessä on öljyjäämiä ja/tai ympäristölle vahingollisia epäpuhtauksia. Hävitä lauhdevesi ympäristöystävällisesti vastaavien keräyspisteiden kautta!

Vaara!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Hävitä kompressorin käytetty öljy ympäristöystävällisesti asianmukaisten keräyspisteiden kautta!

Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä laitteita kotitalousjätteiden mukana! Käytöstä poistetut laitteet on kerättävä erikseen ja toimitettava ympäristöa säästävään yykseen sähkö- ja elektroniikkaromua van EU-direktiivin 2012/19/EU ja listen lakimääräysten mukaisesti.

11. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

Kytke laite pois päältä. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, että laite ja kaikki käytetyt paineilmatyökalut sekä lisävarusteet ovat paineettomia. Anna laitteen ja kaikkien käytettyjen paineilmatyökalujen sekä lisävarusteiden jäähtyä.

Tässä luvussa kuvattuja töitä laajemmat työt saa suorittaa vain sähköalan ammattilainen tai maassasi toimiva huoltoliikkeemme.

Kaikkien laitteelle suoritettavien töiden jälkeen:

Ota kaikki suojalaitteet uudelleen käyttöön ja tarkasta ne. Varmista, että laitteessa ei ole mitään työkaluja tai muita vastaavia esineitä.

Kompressori ei toimi:

- Ei verkkojännitettä

– Tarkasta sähköjohto, pistotulppa, pistorasia ja sulake.

• Liian alhainen verkkojännite.

- Käytä vain sellaisia jatkojohtoja, joiden johtimien läpimitta on riittävä (katso luku

1. Tekniset tiedot). Laitteen ollessa kylmä: Vältä jatkojohdon käyttämistä. Laitteen ollessa kylmä: Päästä painetta ulos painesäiliöstä.

- Kompressori on kytkeytynyt pois päältä, koska pistotulppa on irrotettu pistorasiasta, kun laite on ollut käynnissä.

- Kytke kompressori ensin pois päältä käyttökytkimellä (1) ja kytke se sen jälkeen uudelleen päälle.

- Moottori ylikuumentunut, esim. riittämättömän ilmanvaihdon vuoksi (jäähdytysrivat peitossa)

– Tarkasta moottorinsuojakytkin (18): katso kuva E, sivu 3.

- Jos moottorinsuojakytkimen kosketin on selvästi näkyvissä, moottorinsuojakytkin on lauennut. Tässä tapauksessa: 1.) Kytke kompressori pois päältä käyttökytkimellä (1). 2.) Odota 10 sekuntia. 3.) Palauta moottorinsuojakytkin (18) painamalla. 4.) Kytke kompressori uudelleen päälle käyttökytkimellä (1).

- Jos moottorinsuojakytkimen kosketin on sisään painuneena: 1) Kytke kompressori pois päältä käyttökytkimellä (1). 2.) Odota 20 minuuttia. 3.) Kytke kompressori uudelleen päälle käyttökytkimellä (1).

Kompressori toimii, mutta ei muodosta riittävää painetta.

- Lauhdeveden poistoaukko ei ole tiivis. - Varmista, että lauhdeveden poistoaukko (11) on suljettu.

• Takaiskuventtiili vuotaa.

- Anna huoltokorjaamon huoltaa takaiskuventtiili.

Paineilmatyökalu ei saa riittävästi painetta.

- Painesäädintä ei ole kierretty riittävän auki. - Kierrä painesäädin (4) enemmän auki.

- Kompressorin ja paineilmatyökalun välinen letkuliitos vuotaa.

– Tarkasta letkuliitos, vaihda tarpeen vaatiessa vahingoittuneet osat uusiin.

12. Tekniset tiedot

Selitykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

A = imuteho

F =täyttöteho

L_eff =tehollinen tuottomäärä 80 % enimmäispaineella

p =enimmäispaine

V =säilion koko

a =ilmanpoistoaukkojen lukumäärä

z =sylinteriluku

n_0 =enimmäiskierrosluku P_1 =nimellisottoteho

B=Nimellinen käyttötila

U =liitäntäjännite

I =nimellisvirta

F_ =väh. sulake

IP=suojausluokka

G =jatkojohtojen suurin kokonaispituus ja johtimien läpimitta

A =mitat (PxLxK)

T_max =suurin sallittu varastointi-/käyttölämpötila *

T_min =alhaisin sallittu varastointi-/käyttölämpötila **

Oil =öljymäärä ja -laatu öljynvaihdossa (määräytyy mallin mukaan) m =paino

* = joidenkin komponenttien käyttöikä, esim. takaiskuventtiilin tiiviste, lyhenee huomattavasti, jos kompressoria käytetään korkeissa lämpötiloissa (suurimmassa sallitussa tai sitä korkeammassa varastointi-/käyttölämpötilassa).

** = lämpötiloissa, jotka alittavat alhaisimman sallitun varastointi-/käyttölämpötilan on lauhdeveden jäätymisvaara painesäiliössä.

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat laitteen päästöjen arvioimisen ja erilaisten laitteiden keskinäisen vertailun. Kulloisistakin käyttöolosuhteista ja laitteen tai käyttötarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa

SUOMIfi

työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tyypillinen A-painotettu äänitaso:

L_DA =

LWA =äänentehotaso

LWA(G) =taattu äänentehotaso EN ISO 3744 2010; EN ISO 2151:2008 mukaan

K_pA, K_WA = epävarmuus

Käytä kuulonsuojaimia!

Tyyppikilvessä olevat tiedot:

metabo® 01532XX0 9998812345 Basic 250-24 W OF 1~ 230 V 50 Hz P₁ 1,50 kW S 3 I = 6,0 A IP 20 2850 min⁻¹ 8 bar / 116 psi 220 l/min 120 l/min 2850 min⁻¹ 1 24 l K L M N O I J CE EAC P

A Valmistaja

B Tuote-, malli-, sarjanumero

C Laitenimitys

D Liitäntäjännite / taajuus

E Nimellisottoteho

F Nimellisvirta / suojausluokka

G Enimmäiskierrosluku

H Enimmäispaine

I CE-merkintä - tämä laite täyttää EU-direktiivien vaatimukset vaatimuksenmukaisuusvakuutuksen mukaisesti

J Valmistusvuosi

KImuteho

L Täyttöteho

M Kierrosluku - ilmanpuristin

N Sylinteriluku

O Säilion koko

P Hävittämissymboli (katso luku 10.)
