BEDIENUNGSANLEITUNG Basic 22024 OF Silent METABO

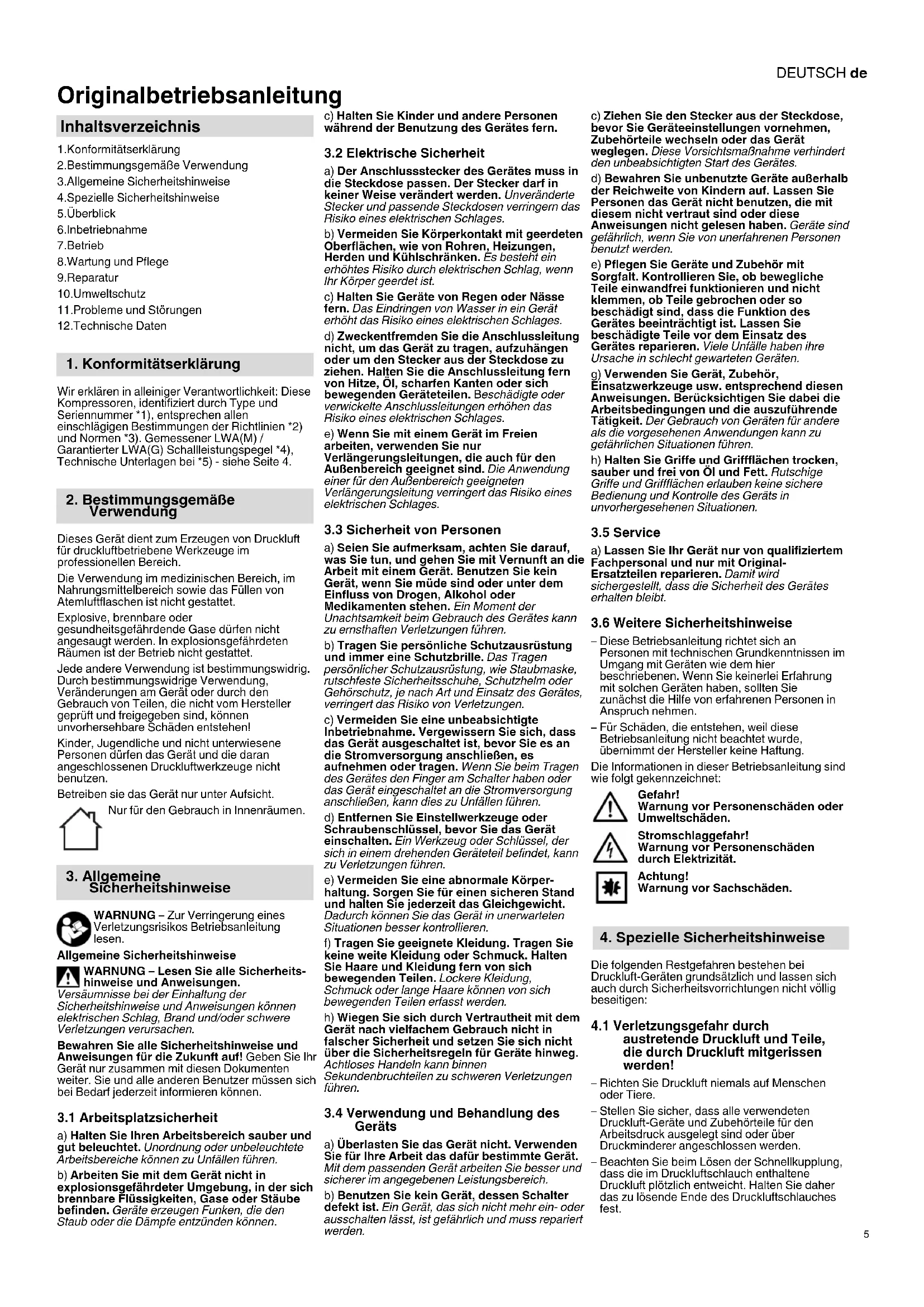

Originalbetriebsanleitung 1.Konformitätserklärung 2.Bestimmungsgemäße Verwendung 3.Allgemeine Sicherheitshinweise 4.Spezielle Sicherheitshinweise 5.Überblick 6.Inbetriebnahme 7.Betrieb 8.Wartung und Pflege 9.Reparatur 10.Umweltschutz 11.Probleme und Störungen 12.Technische Daten Wir erklären in alleiniger Verantwortlichkeit: Diese Kompressoren, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Gemessener LWA(M) / Garantierter LWA(G) Schallleistungspegel *4), Technische Unterlagen bei *5) - siehe Seite 4. Dieses Gerät dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge im professionellen Bereich. Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Füllen von Atemluftflaschen ist nicht gestattet. Explosive, brennbare oder gesundheitsgefährdende Gase dürfen nicht angesaugt werden. In explosionsgefährdeten Räumen ist der Betrieb nicht gestattet. Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen! Kinder, Jugendliche und nicht unterwiesene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerkzeuge nicht benutzen. Betreiben sie das Gerät nur unter Aufsicht. Nur für den Gebrauch in Innenräumen. WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. Allgemeine Sicherheitshinweise WARNUNG – Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter. Sie und alle anderen Benutzer müssen sich bei Bedarf jederzeit informieren können.

3.1 Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Geräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Gerät. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. h) Wiegen Sie sich durch Vertrautheit mit dem Gerät nach vielfachem Gebrauch nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Geräte hinweg. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des

Geräts a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes. d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Geräte und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. g) Verwenden Sie Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Geräts in unvorhergesehenen Situationen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

3.6 Weitere Sicherheitshinweise

– Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen. – Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personenschäden oder Umweltschäden. Stromschlaggefahr! Warnung vor Personenschäden durch Elektrizität. Achtung! Warnung vor Sachschäden. Die folgenden Restgefahren bestehen bei Druckluft-Geräten grundsätzlich und lassen sich auch durch Sicherheitsvorrichtungen nicht völlig beseitigen:

4.1 Verletzungsgefahr durch

austretende Druckluft und Teile, die durch Druckluft mitgerissen werden! – Richten Sie Druckluft niemals auf Menschen oder Tiere. – Stellen Sie sicher, dass alle verwendeten Druckluft-Geräte und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckminderer angeschlossen werden. – Beachten Sie beim Lösen der Schnellkupplung, dass die im Druckluftschlauch enthaltene Druckluft plötzlich entweicht. Halten Sie daher das zu lösende Ende des Druckluftschlauches fest. Inhaltsverzeichnis

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCHde

– Stellen Sie sicher, dass alle Verschraubungen stets fest angezogen sind. – Reparieren Sie das Gerät nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft- Geräten durchführen.

4.2 Gefahr durch ölhaltige Druckluft!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) – Verwenden Sie ölhaltige Druckluft ausschließlich für Druckluftwerkzeuge, die für ölhaltige Druckluft vorgesehen sind. – Benutzen Sie einen Druckluftschlauch für ölhaltige Druckluft nicht für Druckluftwerkzeuge, die nicht für ölhaltige Druckluft vorgesehen sind. – Füllen Sie keine Autoreifen usw. mit ölhaltiger Druckluft. – Durch entsprechende Filter können Ölpartikel aus der Druckluft entfernt werden. So kann ein ölgeschmierter Kompressor auch für Druckluftwerkzeuge verwendet werden, die ölfreie Druckluft erfordern.

4.3 Verbrennungsgefahr an den

Oberflächen der druckluftführenden Teile! – Lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

4.4 Verletzungs- und Quetschgefahr an

beweglichen Teilen! – Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb. – Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks automatisch anläuft! – Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist. – Stellen Sie sicher, dass sich beim Einschalten (zum Beispiel nach Wartungsarbeiten) keine Werkzeuge oder losen Teile mehr im Elektrogerät befinden.

4.5 Gefahr durch unzureichende

persönliche Schutzausrüstung! – Tragen Sie einen Gehörschutz. – Tragen Sie eine Schutzbrille. – Tragen Sie bei stauberzeugenden Arbeiten oder wenn gesundheitsgefährdende Gase, Nebel oder Dämpfe entstehen eine Atemmaske. – Tragen Sie geeignete Arbeitskleidung. – Tragen Sie rutschfestes Schuhwerk.

4.6 Gefahr durch Mängel am Gerät!

– Pflegen Sie das Elektrogerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften. – Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Geräts müssen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Ein beschädigtes Gerät darf erst wieder benutzt werden, nachdem es fachgerecht repariert wurde. – Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrogerätes zu gewährleisten. – Beschädigte Schutzvorrichtungen oder Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden.

4.7 Weitere Sicherheitshinweise

– Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln. – Beachten Sie gegebenenfalls berufsgenossenschaftliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen. – Beachten Sie die gesetzlichen Vorschriften zum Betrieb von überwachungsbedürftigen Anlagen. – Beachten Sie bei Betrieb und Lagerung des Geräts, dass austretendes Kondensat und andere Betriebsstoffe die Umgebung verschmutzen und Umweltschäden auslösen können. – Berücksichtigen Sie Umgebungseinflüsse.

4.8 Symbole auf dem Gerät

Betriebsanleitung lesen. Warnung vor Personenschäden durch das Berühren heißer Teile. Schutzbrille tragen. Gehörschutz tragen. Warnung vor automatischem Anlauf. Warnung vor gefährlicher elektrischer Spannung. Garantierter Schall-Leistungspegel.

4.9 Sicherheitseinrichtungen

Sicherheitsventil Das Sicherheitsventil (9) spricht an, falls der zulässige Höchstdruck überschritten wird. Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte. 1 Ein/Aus-Schalter 2 Manometer Regeldruck 3 Manometer Kesseldruck 4 Druckregler 5 Druckluft-Anschluss (Schnellkupplung), geregelte Druckluft 6 Depot zur Aufbewahrung von Reifenfüller- Zubehör und Schlagschrauber- Steckschlüsseln 7 Verdichter 8 Luftfilter / Luftfiltergehäuse 9 Sicherheitsventil 10 Druckbehälter 11 Kondensat-Ablass 12 Klemmschrauben des Transportgriffs (links und rechts) * 13 Transportgriff 14 Haken zur Aufbewahrung von Druckschläuchen * 15 Haken zur Aufbewahrung von Druckluftwerkzeugen * 16 Kabelaufwicklung 17 Clip zum Befestigen des Kabels 18 Motorschutzschalter 19 Öl-Verschlussschraube * 20 Öl-Ablassschraube * 21 Öl-Schauglas *

• modell- / ausstattungsabhängig Hinweis: abgebildetes Zubehör ist nicht im Lieferumfang enthalten

1. Montieren Sie die Räder wie abgebildet (Siehe

2. Montieren Sie die Gummifüße wie abgebildet

(Siehe Abb. B, Seite 3).

6.2 Basic 400-50 V: Luftfiltergehäuse

montieren Montage auf beiden Seiten des Gerätes. Siehe Abb. C, Seite 3.

1. Luftfiltergehäuse (a) mit der mitgelieferten

Schraube (b), wie gezeigt, am Gerät festschrauben.

2. Luftfilter in das Luftfiltergehäuse einsetzen.

3. Deckel schließen.

6.3 Kondensat-Ablass überprüfen

Stellen Sie sicher, dass der Kondensat-Ablass (11) geschlossen ist.

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Siehe Abb. F, Seite 3. WICHTIG! Nach dem Auspacken / vor der ersten Inbetriebnahme: Die eingeschraubte, kurze TRANSPORT-Verschlussschraube (c) herausschrauben, entsorgen und durch die mitgelieferte, lange Öl-Verschlussschraube (19) ersetzen. Öl-Qualität und -Menge (Circa-Angabe) siehe Kapitel 12. Technische Daten.

1. Öl-Verschlussschraube (19)

2. Öl bis zur Mitte des Öl-Schauglases (21) oder

der Kennzeichnung einfüllen.

3. Öl-Verschlussschraube (19) wieder

Der Aufstellort des Gerätes muss folgende Anforderungen erfüllen: – Trocken, frostgeschützt – Fester, waagerechter und ebener Untergrund Gefahr! Durch fehlerhafte Aufstellung können schwere Unfälle entstehen. – Sichern Sie das Gerät gegen Wegrollen, Umkippen und Rutschen. – Sicherheitseinrichtungen und Bedienelemente müssen jederzeit gut zuganglich sein. – (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Gerät nicht auf eine Seite legen. Es kann Öl austreten!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Gerät nicht auf eine Seite legen. Es kann Öl austreten! (Basic 250-50, Basic 300-50, Basic 400-50 V) Klemmschrauben (12) links und rechts lösen, Transportgriff (13) in die vordere Position ziehen, Klemmschrauben (12) wieder festziehen. Gerät am Transportgriff (13) transportieren. Ziehen Sie das Gerät nicht am Schlauch oder am Netzkabel.

Gefahr! Elektrische Spannung. Setzen Sie das Gerät nur in trockener Umgebung ein. Betreiben Sie das Gerät nur an einer Stromquelle, die folgende Anforderungen erfüllt: Steckdosen vorschriftsmäßig installiert, geerdet und geprüft; Absicherung entsprechend den Technischen Daten. Verlegen Sie das Netzkabel so, dass es beim Arbeiten nicht stört und nicht beschädigt werden kann. Prüfen Sie jedes Mal, ob das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken. Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten. Verwenden Sie nur Verlängerungskabel mit ausreichendem Aderquerschnitt (siehe Kapitel

12. Technische Daten).

Benutzen Sie Verlängerungskabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

7. BetriebDEUTSCH de

Schalten Sie den Kompressor nicht durch Ziehen des Netzsteckers aus, sondern am Ein/Aus- Schalter. Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

7.2 Druckluft erzeugen

1. Gerät am Ein/Aus-Schalter (1) einschalten und

abwarten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab). Der Kesseldruck wird am Kesseldruck- Manometer (3) angezeigt. Regeldruck am Druckregler (4) einstellen. Der aktuelle Regeldruck wird am Regeldruck- Manometer (2) angezeigt. Achtung! Der eingestellte Regeldruck darf nicht höher sein als der maximale Betriebsdruck der angeschlossenen Druckluft-Werkzeuge!

2. Druckluftschlauch am Druckluft-Anschluss (5)

3. Druckluft-Werkzeug anschließen. Nun können

Sie mit dem Druckluft- Werkzeug arbeiten.

4. Schalten Sie das Gerät aus, wenn Sie nicht

unmittelbar weiter arbeiten wollen. Ziehen Sie danach auch den Netzstecker.

5. Kondenswasser des Druckbehälters täglich

am Kondensat-Ablass (11) ablassen. Gefahr! Vor allen Arbeiten am Gerät: Gerät ausschalten. Netzstecker ziehen. Warten bis das Gerät stillsteht. Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft- Werkzeuge und Zubehörteile drucklos sind. Lassen Sie das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen. Nach allen Arbeiten am Gerät: Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder im Gerät befinden. Weitergehende Wartungs- oder Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

8.1 Wichtige Informationen

Wartungen und Prüfungen müssen gemäß den gesetzlichen Vorgaben entsprechend der Aufstellung und der Betriebsweise des Gerätes geplant und durchgeführt werden. Aufsichtsbehörden können die Vorlage entsprechender Dokumentation verlangen.

8.2 Regelmäßige Wartung

Vor jedem Arbeitsbeginn – Druckluftschläuche auf Beschädigungen prüfen, ggf. ersetzen. – Verschraubungen auf festen Sitz prüfen, ggf. festziehen. – Anschlusskabel auf Beschädigungen überprüfen, ggf. durch Elektrofachkraft ersetzen lassen. Täglich – Kondenswasser des Druckbehälters am Kondensat-Ablass (11) ablassen. Hinweis: Die Bildung von kleinen Eispfropfen ist normal. Alle 50 Betriebsstunden – Funktion des Sicherheitsventils (9) überprüfen: Der Kessel muss unter Druck stehen (vorzugsweise mindestens 80 % des Maximaldrucks). Die Rändelschraube des Sicherheitsventils (9) von Hand entgegen den Uhrzeigersinn drehen, bis Druckluft hörbar entweicht. Sicherheitsventil (9) wieder schließen: die Rändelschraube von Hand im Uhrzeigersinn, bis zum Anschlag festziehen. Sollte selbst bei vollständig geöffnetem Sicherheitsventils keine Druckluft entweichen, den Kompressor ausschalten und aus Sicherheitsgründen nicht weiter betreiben! Sicherheitsventil (9) ersetzen lassen, siehe Kapitel 9. Reparatur. – Luftfilter (8) reinigen (Siehe Abb. D, Seite 3). – (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Ölstand des Verdichters am Ölschauglas (21) prüfen, ggf. Öl nachfüllen. (Siehe Kapitel 6.) Alle 250 Betriebsstunden – Luftfilter (8) reinigen oder erneuern (Siehe Abb. D, Seite 3). Alle 500 Betriebsstunden – (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Öl an Öl-Ablassschraube (20) vollständig ablassen und erneuern. (Siehe Kapitel 6.) Nach 1000 Betriebsstunden – Inspektion in einer Fachwerkstatt durchführen lassen. Hierdurch wird die Lebensdauer des Kompressors wesentlich erhöht.

8.3 Gerät aufbewahren

1. Gerät ausschalten und Netzstecker ziehen.

2. Druckbehälter und alle angeschlossenen

Druckluftwerkzeuge druckfrei machen.

3. Kondenswasser des Druckbehälters am

Kondensat-Ablass (11) ablassen.

4. Gerät so aufbewahren, dass es nicht von

Unbefugten in Gang gesetzt werden kann.

5. (Basic 200-24, Basic 250-50, Basic 300-50,

Basic 400-50 V) Gerät nicht auf eine Seite legen. Es kann Öl austreten! Achtung! Gerät nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren. Bei Frostgefahr Achtung! Frost (< 5 °C) zerstört Gerät und Zubehör, da diese stets Wasser enthalten! Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren. Gefahr! Reparaturen an diesen Geräten dürfen nur Elektrofachkräfte ausführen! Mit reparaturbedürftigen Metabo-Geräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Gefahr! Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände und/oder umweltschädliche Verunreinigungen. Entsorgen Sie das Kondenswasser umweltgerecht über entsprechende Sammelstellen! Gefahr! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Entsorgen Sie das Altöl aus dem Verdichter umweltgerecht über entsprechende Sammelstellen! Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Gefahr! Vor allen Arbeiten am Gerät: Gerät ausschalten. Netzstecker ziehen. Warten bis das Gerät stillsteht. Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft- Werkzeuge und Zubehörteile drucklos sind. Lassen Sie das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen. Weitergehende Arbeiten als die in diesem Kapitel beschriebenen, dürfen nur durch eine Elektrofachkraft oder die Service-Niederlassung Ihres Landes erfolgen. Nach allen Arbeiten am Gerät: Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder im Gerät befinden. Kompressor läuft nicht:

• Keine Netzspannung. – Kabel, Stecker, Steckdose und Sicherung prüfen.

• Zu geringe Netzspannung. – Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden (siehe Kapitel

12. Technische Daten). Bei kaltem Gerät:

Verlängerungskabel vermeiden. Bei kaltem Gerät: Druck am Druckbehälter ablassen.

• Kompressor wurde durch Ziehen des Netzsteckers ausgeschaltet, während er lief. – Kompressor am Ein/Aus-Schalter (1) zunächst ausschalten, dann wieder einschalten.

• Motor überhitzt, z.B. durch mangelnde Kühlung (Kühlrippen verdeckt). – Motorschutzschalter (18) kontrollieren: Siehe Abb. E, Seite 3. – Ist der Stift des Motorschutzschalters deutlich sichtbar, wurde der Motorschutz ausgelöst. In diesem Fall: 1.) Kompressor am Ein-/Aus-Schalter (1) ausschalten. 2.) 10 Sekunden warten. 3.) Motorschutzschalter (18) durch Eindrücken zurücksetzen. 4.) Kompressor am Ein-/Aus-Schalter (1) erneut einschalten. – Ist der Stift des Motorschutzschalters eingedrückt: 1.) Kompressor am Ein-/Aus- Schalter (1) ausschalten. 2.) 20 Minuten warten. 3.) Kompressor am Ein-/Aus-Schalter (1) erneut einschalten. Kompressor läuft ohne ausreichend Druck aufzubauen.

• Kondensat-Ablass undicht. – Stellen Sie sicher, dass der Kondensat-Ablass (11) geschlossen ist.

• Rückschlagventil undicht. – Rückschlagventil in Fachwerkstatt überholen lassen. Druckluftwerkzeug erhält nicht genügend Druck.

• Druckregler nicht weit genug aufgedreht. – Druckregler (4) weiter aufdrehen.

• Schlauchverbindung zwischen Kompressor und Druckluftwerkzeug undicht. – Schlauchverbindung prüfen; beschädigte Teile ggf. ersetzen. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. A =Ansaugleistung F =Füllleistung

eff =Effektive Liefermenge bei 80% max. Druck

8. Wartung und Pflege

11. Probleme und Störungen

12. Technische DatenDEUTSCHde

p =Max. Druck V =Kesselgröße a =Anzahl der Luftabgänge z =Zylinderzahl

=Nennaufnahmeleistung B =Nennbetriebsart U =Anschluss-Spannung I =Nennstrom

min =min. Absicherung IP =Schutzart G =Maximale Gesamtlänge und Aderquerschnitt von Verlängerungskabeln A =Abmessungen (LxBxH)

max =max. Lager- / Betriebstemperatur *

min =min. Lager- / Betriebstemperatur ** Oil =Ölmenge und -Qualität bei Ölwechsel (modellabhängig) m =Gewicht

• = Die Lebensdauer einiger Komponenten z.B. Dichtung im Rückschlagventil wird deutlich vermindert, wenn der Kompressor bei hohen Temperaturen (max. Lager-/Betriebstemperatur und höher) betrieben wird. ** = Bei Temperaturen unterhalb der min. Lager-/ Betriebstemperatur besteht Frostgefahr für das Kondensat im Druckbehälter. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Geräts und den Vergleich verschiedener Geräte. Je nach Einsatzbedingung, Zustand des Gerätes oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Typische A-bewertete Schallpegel

=Schallleistungspegel

WA(G) =garantierter Schallleistungspegel gemäß EN ISO 3744 2010; EN ISO 2151:2008

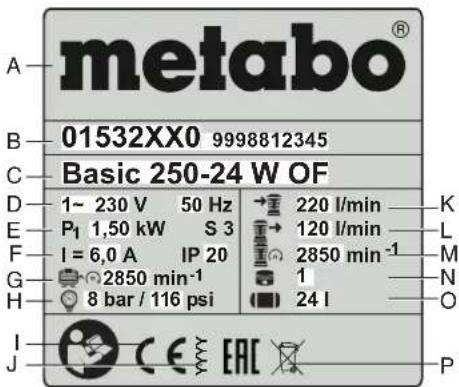

= Unsicherheit Gehörschutz tragen! Angaben auf den Typenschild: A Hersteller B Artikel-, Versions-, Seriennummer C Gerätebezeichnung D Anschluss-Spannung / Frequenz E Nennaufnahmeleistung F Nennstrom / Schutzart G Max. Drehzahl H Max. Druck I CE-Zeichen - Dieses Gerät erfüllt die EU- Richtlinien gemäß Konformitätserklärung J Baujahr K Ansaugleistung L Füllleistung M Drehzahl Verdichter N Zylinderzahl O Kesselgröße P Entsorgungssymbol (siehe Kapitel 10.) 1~ 230 V 50 Hz P 1,50 kW S 3 I = 6,0 A IP 20 01532XX0 9998812345 Basic 250-24 W OF
